香农-哈特利定理详细证明
1、公式表述
- 香农公式描述了在**带宽受限、存在加性高斯白噪声（AWGN）**的信道中，能够实现可靠通信的最大数据传输速率（信道容量）：
C = B log 2 ( 1 + S N ) (bit/s) \boxed{C = B \log_2\left(1 + \frac{S}{N}\right) \quad \text{(bit/s)}} C=Blog2(1+NS)(bit/s)
其中：
- C：信道容量（最大可靠传输速率）
- B：信道带宽（Hz）
- S：信号平均功率
- N：噪声平均功率
- S/N：信噪比（SNR）
2、证明基础概念
2.1 信道容量定义
- 互信息定义为：
I ( X ; Y ) = H ( Y ) − H ( Y ∣ X ) = H ( X ) − H ( X ∣ Y ) I(X;Y) = H(Y) - H(Y|X) = H(X) - H(X|Y) I(X;Y)=H(Y)−H(Y∣X)=H(X)−H(X∣Y)

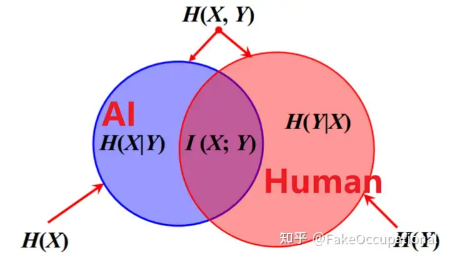

- 注：这个图是我之前回答提问" A I 已经这么厉害了，人类还有学习的必要吗？"用的。所以上边有其他标注。 \tiny 注：这个图是我之前回答提问"AI已经这么厉害了，人类还有学习的必要吗？"用的。所以上边有其他标注。 注：这个图是我之前回答提问"AI已经这么厉害了，人类还有学习的必要吗？"用的。所以上边有其他标注。
- 信道容量定义为输入X与输出Y之间的最大互信息：
C = max p ( x ) I ( X ; Y ) C = \max_{p(x)} I(X;Y) C=p(x)maxI(X;Y)
2.2 微分熵（连续信源的熵）
- 对于连续随机变量X，微分熵定义为：
h ( X ) = − ∫ − ∞ ∞ p ( x ) log 2 p ( x ) d x h(X) = -\int_{-\infty}^{\infty} p(x) \log_2 p(x) \, dx h(X)=−∫−∞∞p(x)log2p(x)dx - 其中 p ( x ) p(x) p(x) 是连续随机变量 X X X 的概率密度函数（PDF）。与离散熵的重要区别：
| 性质 | 离散熵 H ( X ) H(X) H(X) | 微分熵 h ( X ) h(X) h(X) |
|---|---|---|
| 取值范围 | 总是 ≥ 0 | 可以是负数 |
| 坐标变换 | 不变 | 随尺度变换改变 |
| 信息解释 | 最小编码比特数 | 不能直接解释为比特数 |
2.3 高斯分布的最大熵性质
-
关键定理 ：在所有具有相同方差σ²的概率分布中，高斯分布的微分熵最大 。高斯分布的微分熵为：
h ( X ) = 1 2 log 2 ( 2 π e σ 2 ) h(X) = \frac{1}{2}\log_2(2\pi e \sigma^2) h(X)=21log2(2πeσ2) -
证明思路 （使用变分法或Jensen不等式），证明略：
- 设p(x)为任意分布，q(x)为同方差的高斯分布
- 利用相对熵（KL散度）非负性： D K L ( p ∣ ∣ q ) ≥ 0 D_{KL}(p||q) \geq 0 DKL(p∣∣q)≥0
- 可得： h ( p ) ≤ h ( q ) h(p) \leq h(q) h(p)≤h(q)，等号当且仅当p=q时成立
3、香农公式推导
3.1 AWGN信道模型
-
考虑加性高斯白噪声信道：
Y = X + N Y = X + N Y=X+N -
其中：
- X X X：发送信号，平均功率约束 E [ X 2 ] ≤ S E[X^2] \leq S E[X2]≤S
- N N N：高斯白噪声， N ∼ N ( 0 , σ N 2 ) N \sim \mathcal{N}(0, \sigma_N^2) N∼N(0,σN2)，噪声功率 N = σ N 2 N = \sigma_N^2 N=σN2
- Y Y Y：接收信号
3.2 互信息计算
I ( X ; Y ) = h ( Y ) − h ( Y ∣ X ) I(X;Y) = h(Y) - \color{red}h(Y|X) I(X;Y)=h(Y)−h(Y∣X)
-
由于 Y = X + N Y = X + N Y=X+N，给定X时，Y的不确定性仅来自N：
h ( Y ∣ X ) = h ( X + N ∣ X ) = h ( N ) \color{red} h(Y|X) = h(X+N|X) = h(N) h(Y∣X)=h(X+N∣X)=h(N) -
因此：
I ( X ; Y ) = h ( Y ) − h ( N ) I(X;Y) = h(Y) - \color{red}h(N) I(X;Y)=h(Y)−h(N)
3.3 最大化互信息
-
噪声熵 （N为高斯分布）：
h ( N ) = 1 2 log 2 ( 2 π e σ N 2 ) = 1 2 log 2 ( 2 π e N ) h(N) = \frac{1}{2}\log_2(2\pi e \sigma_N^2) = \frac{1}{2}\log_2(2\pi e N) h(N)=21log2(2πeσN2)=21log2(2πeN) -
输出熵（Y的功率约束）：
- Y的功率： E [ Y 2 ] = E [ ( X + N ) 2 ] = E [ X 2 ] + E [ N 2 ] ≤ S + N E[Y^2] = E[(X+N)^2] = E[X^2] + E[N^2] \leq S + N E[Y2]=E[(X+N)2]=E[X2]+E[N2]≤S+N
- 根据最大熵原理，当Y服从高斯分布时，h(Y)最大：
h ( Y ) ≤ 1 2 log 2 ( 2 π e ( S + N ) ) h(Y) \leq \frac{1}{2}\log_2(2\pi e (S+N)) h(Y)≤21log2(2πe(S+N))
-
最大互信息 ：
C = max p ( x ) I ( X ; Y ) = max p ( x ) [ h ( Y ) − h ( N ) ] ≤ 1 2 log 2 ( 2 π e ( S + N ) ) − 1 2 log 2 ( 2 π e N ) = 1 2 log 2 ( S + N N ) = 1 2 log 2 ( 1 + S N ) (bit/维度) \begin{aligned} C &= \max_{p(x)} I(X;Y) \\ &= \max_{p(x)} [h(Y) - h(N)] \\ &\leq \frac{1}{2}\log_2(2\pi e (S+N)) - \frac{1}{2}\log_2(2\pi e N) \\ &= \frac{1}{2}\log_2\left(\frac{S+N}{N}\right) \\ &= \frac{1}{2}\log_2\left(1 + \frac{S}{N}\right) \quad \text{(bit/维度)} \end{aligned} C=p(x)maxI(X;Y)=p(x)max[h(Y)−h(N)]≤21log2(2πe(S+N))−21log2(2πeN)=21log2(NS+N)=21log2(1+NS)(bit/维度)
C = W ∗ 1 2 log 2 ( 1 + S N ) (bit) \begin{aligned} C &= W* \frac{1}{2}\log_2\left(1 + \frac{S}{N}\right) \quad \text{(bit)} \end{aligned} C=W∗21log2(1+NS)(bit)
3.4 引入带宽因素（奈奎斯特采样定理）
- 极限码元速率 = 2 W ( Baud ) \text{极限码元速率} = 2W \, (\text{Baud}) 极限码元速率=2W(Baud)
- 含义 ：在带宽为 W W W (Hz) 的理想低通信道中，每秒最多能无误传输 2 W 2W 2W 个码元。
- 带宽为 3000Hz 的电话线，极限码元速率为 2 × 3000 = 6000 2 \times 3000 = 6000 2×3000=6000 Baud。这意味着无论你怎么调制，每秒发出的信号波形不能超过6000个，否则会发生码间串扰。
极限信息速率 = 2 W × log 2 ( V ) ( bps ) \text{极限信息速率} = 2W \times \log_2(V) \, (\text{bps}) 极限信息速率=2W×log2(V)(bps)
-
WiFi 6 (802.11ax)使用 1024-QAM 调制（ M=1024 ）,每码元携带 10 比特。若码元速率为 1 MBaud → 信息速率可达 10 Mbps（单流）。
-
根据奈奎斯特采样定理：
- 带宽为B的信道，每秒可传输 2B 个独立样本（奈奎斯特速率）
- 每个样本可携带 1 2 log 2 ( 1 + S / N ) \frac{1}{2}\log_2(1 + S/N) 21log2(1+S/N) 比特信息
-
因此，总信道容量 为：
C = 2 B × 1 2 log 2 ( 1 + S N ) = B log 2 ( 1 + S N ) (bit/s) \begin{aligned} C &= 2B \times \frac{1}{2}\log_2\left(1 + \frac{S}{N}\right) \\ &= B \log_2\left(1 + \frac{S}{N}\right) \quad \text{(bit/s)} \end{aligned} C=2B×21log2(1+NS)=Blog2(1+NS)(bit/s)
3.5 考虑噪声功率谱密度
- 若噪声功率谱密度为 N 0 N_0 N0 (W/Hz)，则噪声总功率 N = N 0 B N = N_0 B N=N0B，公式可写为：
C = B log 2 ( 1 + S N 0 B ) \boxed{C = B \log_2\left(1 + \frac{S}{N_0 B}\right)} C=Blog2(1+N0BS)
4、重要性质与极限分析
4.1 带宽无限大时的极限
-
当 B → ∞ B \to \infty B→∞ 时：
C ∞ = lim B → ∞ B log 2 ( 1 + S N 0 B ) = S N 0 log 2 e ≈ 1.44 S N 0 (bit/s) \begin{aligned} C_{\infty} &= \lim_{B \to \infty} B \log_2\left(1 + \frac{S}{N_0 B}\right) \\ &= \frac{S}{N_0} \log_2 e \approx 1.44 \frac{S}{N_0} \quad \text{(bit/s)} \end{aligned} C∞=B→∞limBlog2(1+N0BS)=N0Slog2e≈1.44N0S(bit/s) -
结论：即使带宽无限，信道容量也有上限！
4.2 信噪比的影响
-
高SNR ： C ≈ B log 2 ( S / N ) C \approx B \log_2(S/N) C≈Blog2(S/N)，容量随SNR对数增长
-
低SNR ： C ≈ S N 0 log 2 e C \approx \frac{S}{N_0} \log_2 e C≈N0Slog2e，容量近似线性
-
信噪比定义为有用信号的平均功率（S）与噪声的平均功率（N）的比值，数学表达式为 SNR = S N \text{SNR} = \frac{S}{N} SNR=NS。实际工程中常以分贝（dB）为单位，转换公式为 SNR(dB) = 10 log 10 ( S N ) \text{SNR(dB)} = 10 \log_{10}(\frac{S}{N}) SNR(dB)=10log10(NS)。例如，音箱信噪比为80dB时，信号功率是噪声的 10 8 10^8 108倍，信号幅值是噪声的 10 4 10^4 104倍。
5、历史背景
| 时间 | 人物 | 贡献 | 论文/著作 |
|---|---|---|---|
| 1924年 | 哈里·奈奎斯特 (Harry Nyquist) | 提出无噪声信道码元速率上限 | 《Certain Factors Affecting Telegraph Speed》 |
| 1928年 | 拉尔夫·哈特利 (Ralph V. L. Hartley) | 首次定义信息量，提出对数度量公式 | 《Transmission of Information》 |
| 1948年 | 克劳德·香农 (Claude Shannon) | 建立完整信息论，提出熵和信道容量 | 《A Mathematical Theory of Communication》 |
| 1954 | 范斯坦 | 首次给出严密证明框架 | Foundations of Information Theory |
| 2008 | Arikan | 提出极化码，首个严格证明可达香农极限的编码 | 极化码（Polar Codes）是由E. Arikan于2008年提出 |
