现代智能汽车中的无线技术106——ETC(0)

本文解析了车载ETC系统的技术原理与应用发展。核心采用5.8GHz DSRC通信技术,通过OBU设备与RSU单元实现300毫秒内快速交易。设备包含IC卡、微波模块和防拆装置,支持太阳能供电。当前ETC正从1.0收费功能向2.0车路协同升级,集成停车扣费、路况推送等服务。文章还澄清了盗刷风险(专用记账卡已解决)和感应失灵原因(车速/电量/贴膜影响)。ETC不仅是收费工具,更是实现智慧交通和自动驾驶的重要基础设施。

车载ETC(Electronic Toll Collection,电子不停车收费系统) 是目前全球高速公路和城市交通管理中最普及的智能交通应用之一。在中国,它几乎成为了每一辆车的"标配"。

我们通常看到的那个贴在挡风玻璃上的小盒子(OBU),背后其实隐藏着一套复杂的通信技术和庞大的清分结算网络。

以下是对车载ETC技术的全方位解析:

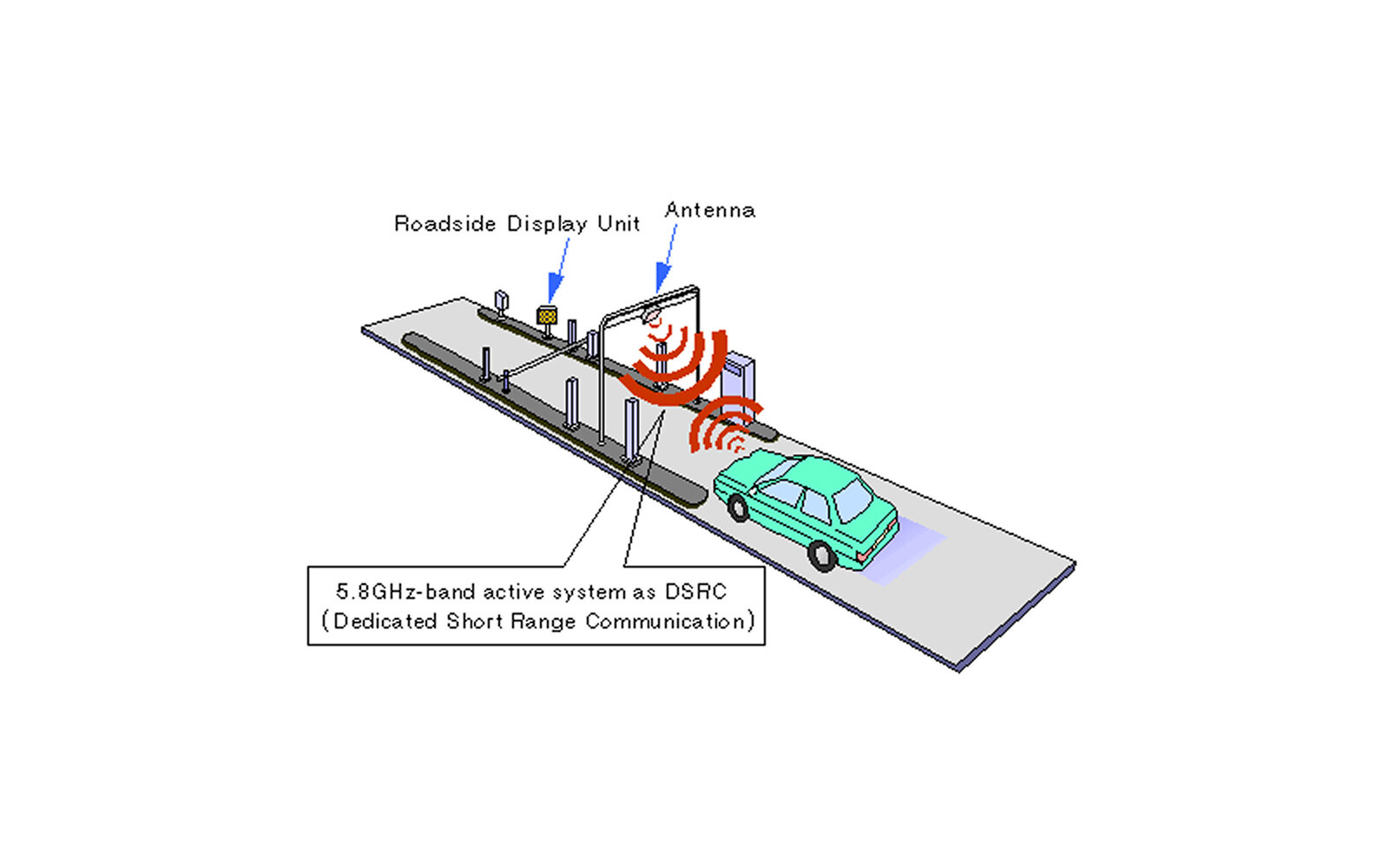

  1. 核心技术:DSRC(专用短程通信)

ETC不使用Wi-Fi,也不使用蓝牙或NFC,它使用的是一种专门为交通设计的通信技术------DSRC (Dedicated Short Range Communication)。

  • 频段:

  • 中国标准: 5.8 GHz(微波频段)。

  • 注:不同国家标准不同,例如北美常用915 MHz或5.9 GHz。

  • 通信距离: 约为 10米 - 30米。

  • 通信对象: 车上的OBU(电子标签) 与 收费站龙门架上的RSU(路侧单元) 之间进行对话。


  1. 硬件组成:那个"小盒子"里有什么?

你贴在挡风玻璃上的设备叫 OBU (On Board Unit,车载单元)。它其实是一个微型的通信基站+读卡器。

  • 双界面IC卡(ETC卡):

  • 插在OBU里的那张卡(通常是记账卡或储值卡)。它是一张接触式IC卡,负责存储车辆信息、扣费信息和密钥。

  • 微波通信模块:

  • 负责发射和接收5.8 GHz的微波信号,与收费站对话。

  • 太阳能板 + 电池:

  • 现在的OBU大多是太阳能充电的。背面的太阳能板给内部的超级电容或锂电池充电。

  • 技术点: 这就是为什么ETC不需要接车上的电源线,且能用好几年。

  • 防拆开关(那个小按钮):

  • OBU背面有一个突起的小按钮,必须紧贴挡风玻璃按下去才能激活。

  • 一旦设备掉落或被私自拆下,按钮弹起,OBU内的数据会瞬间锁定(为了防止你把它拆下来放到别的车上逃费)。 此时必须去银行或ETC网点重置(二次激活)。


  1. 工作流程:0.3秒内的"闪电交易"

当你以20km/h的速度驶过ETC通道时,发生了什么?

  1. 唤醒 (Wake Up): 车辆进入收费站感应区,RSU(路侧天线)发射信号,唤醒处于休眠状态的OBU。

  2. 握手与认证: OBU醒来,告诉RSU:"我是车牌号粤Bxxxxx,这是我的加密证书。" RSU验证合法性。

  3. 读卡与写卡:

  • 入口: RSU向OBU写入入口站信息(如:深圳南山站,时间)。

  • 出口/龙门架: RSU读取入口信息,计算路费,扣款,并写入扣费记录。

  • 抬杆: 交易成功,栏杆抬起,车辆通过。

整个过程通常在 200-300毫秒 内完成。


  1. ETC的进化:从"有卡"到"无卡"

ETC技术正在经历一次大的迭代。

  • ETC 1.0(当前主流):

  • 特点:OBU + 实体IC卡。

  • 功能:单纯的收费。

  • ETC 2.0(智能网联):

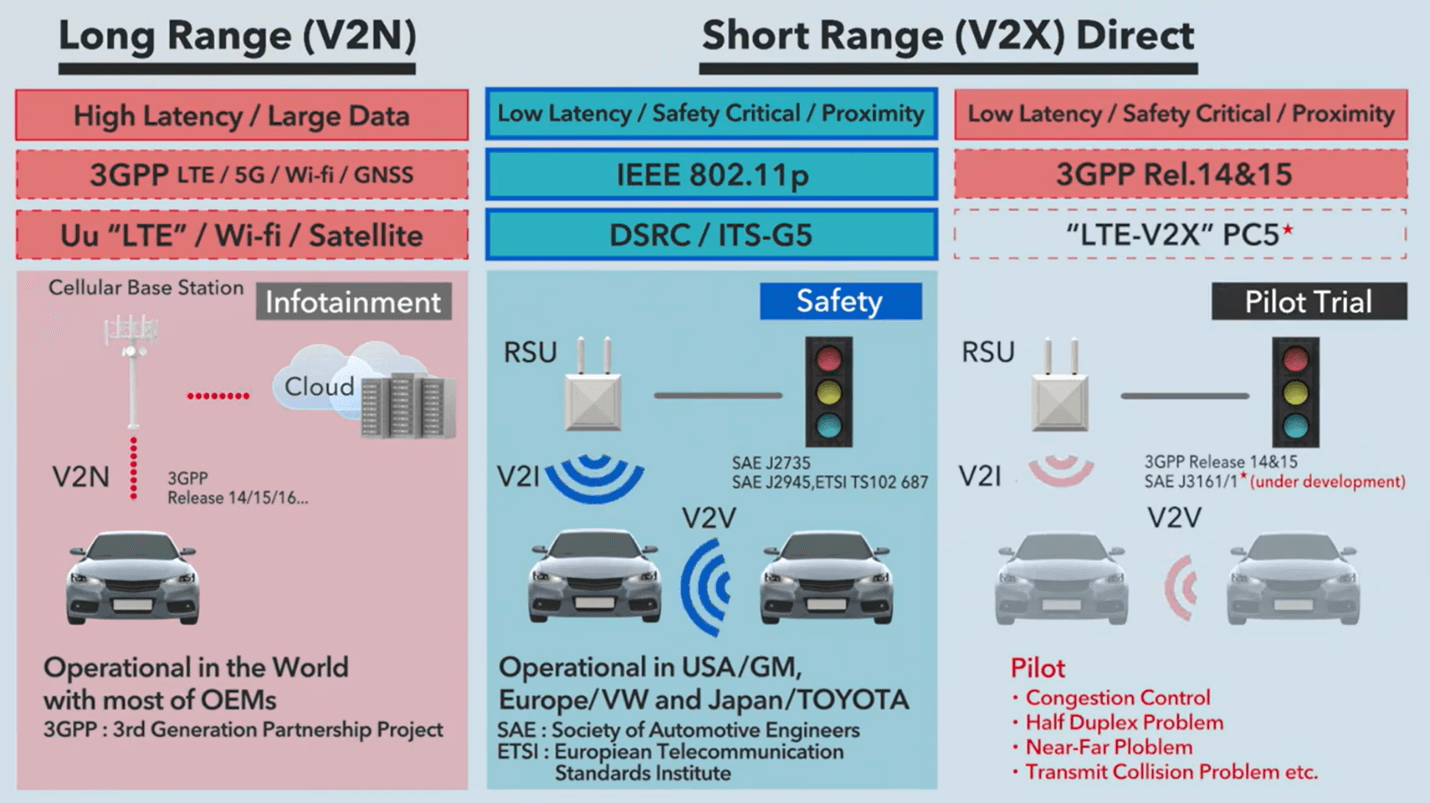

  • 特点:不仅仅是收费,还是车路协同(V2X)的入口。

  • 场景:

  • 交通信息推送: 前方修路、拥堵、天气预报直接推送到车机屏幕上。

  • 无感停车: 进出停车场、加油站自动扣费。

  • 路径识别: 取消省界收费站后,高速公路上密集的ETC门架(RSU)可以精准记录你的实际行驶路径,按路径收费,而不是按最短距离收费。

  • 前装ETC(未来趋势):

  • 现在的车很多出厂就自带ETC了(集成在内后视镜或车机里)。

  • 优势: 不用贴那个丑丑的盒子,不用担心电池没电,不用担心太阳暴晒掉下来,直接从中控屏激活。


  1. 常见问题与技术真相
  • Q:ETC会被"隔空盗刷"吗?

  • A: 早期的"二合一卡"(既是ETC卡又是带有闪付功能的银行卡)如果开通了"小额免密支付",理论上存在被手持POS机盗刷的风险(但这需要贴着挡风玻璃)。

  • 现在的解决: 现在的ETC卡大多是专用记账卡,不具备金融消费功能,插在OBU里绝对不会被盗刷。只要你的卡片不支持银联闪付(QuickPass),就无需担心。

  • Q:为什么有时候ETC感应不灵?

  • A:

  1. 车速过快: 虽然理论支持高速通过,但为了安全,栏杆机反应没那么快。

  2. OBU没电: 长期停在阴暗地库,太阳能板充不到电。

  3. 金属防爆膜屏蔽信号: 很多高档金属膜(如威固V70)会屏蔽5.8GHz微波信号。此时需要在贴膜时在ETC位置留一个"小窗口"不贴膜。


总结

ETC是中国交通新基建的重要组成部分。它不仅仅是一个收费工具,随着ETC 2.0的推广,它正在变成汽车与道路沟通的**"嘴巴"和"耳朵"**,是实现未来自动驾驶和智慧交通的关键一环。
