ESP32 使用ESP-IDF驱动DS1302时钟芯片源码分享

小灰灰搞电子2026-02-23 12:19

ESP32 使用ESP-IDF驱动DS1302时钟芯片源码分享

一、源码分享

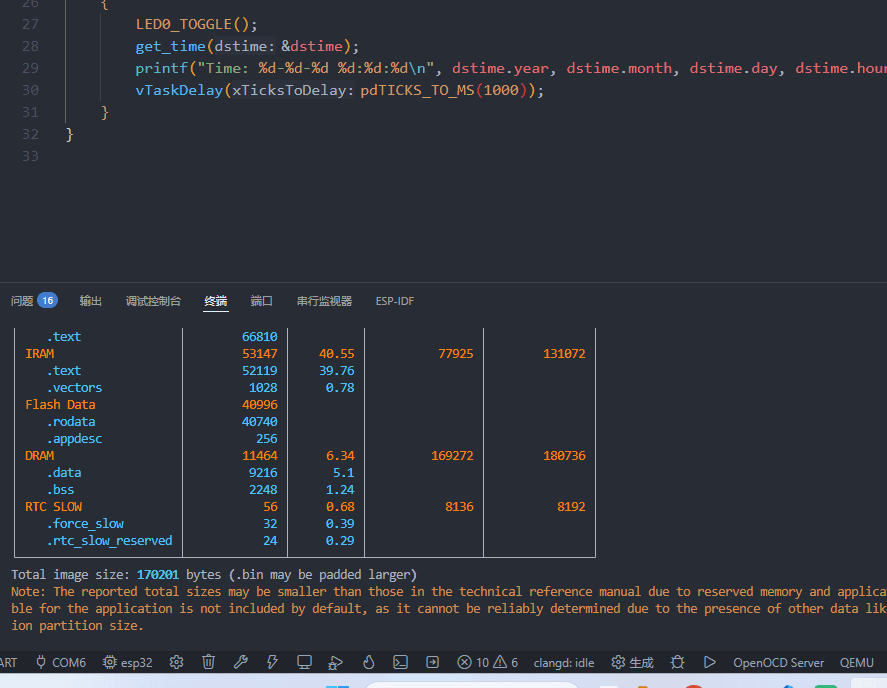

1、效果展示

2、开发环境搭建

参考我这篇博文：VS Code 在线安装ESP-IDF，ESP32开发环境搭建详细教程

3、源码分享

3.1、ds1302.h

c 复制代码
#ifndef _OLED12864_H_
#define _OLED12864_H_

#include <stdint.h>
#include <string.h>
#include <math.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_log.h"

#include "driver/gpio.h"



#define DS1302_DATA  GPIO_NUM_22
#define DS1302_CLK   GPIO_NUM_23
#define DS1302_RST   GPIO_NUM_21

#define DS1302_DATA_IN      { }
#define DS1302_DATA_OUT     { }

#define DS1302_DATA_LOW     gpio_set_level(DS1302_DATA,0)
#define DS1302_DATA_HIGH    gpio_set_level(DS1302_DATA,1)

#define DS1302_CLK_LOW      gpio_set_level(DS1302_CLK,0)
#define DS1302_CLK_HIGH     gpio_set_level(DS1302_CLK,1)

#define DS1302_RST_LOW      gpio_set_level(DS1302_RST,0)
#define DS1302_RST_HIGH     gpio_set_level(DS1302_RST,1)

#define DS1302_DATA_READ()  gpio_get_level(DS1302_DATA)
typedef struct _time{
    uint16_t year;
    uint8_t month;
    uint8_t day;
    uint8_t week;
    uint8_t hours;
    uint8_t minute;
    uint8_t second;
}Time;


//register addr
//写保护寄存器
#define WRITE_PROTECT  0x8e
#define WRITE_PROTECT_CLOSE     0x00
#define WRITE_PROTECT_OPEN      0x80

#define SECONDE_ADDR   0x80
#define MINUTE_ADDR    0x82
#define HOURS_ADDR     0x84
#define DAY_ADDR       0x86
#define MONTH_ADDR     0x88
#define WEEK_ADDR      0x8a
#define YEAR_ADDR      0x8c
#define CONTROL_ADDR   0x8e     //写保护, value: 0x00: 关闭写保护，0x80:打开写保护
#define CHARGE_ADDR    0x90     //充电寄存器
#define CLOCK_MUTI_WAY_ADDR  0xbe   //时钟多字节方式

#define  PAUSE_CLOCK   0x80     //时钟暂停
#define  RUNNING_CLOCK 0x00     //时钟运行
#define  NO_CHARGE     0x00     //禁止充电
//RAM addr
#define  RAM0_ADDR  0xc0

void ds1302_init(void);
uint8_t read_byte(uint8_t addr);
void get_time(Time *dstime);
void set_time(Time dstime);

void write_byte(uint8_t addr,uint8_t data);

#endif /* _HDW_WS2812_H_ */

3.2、ds1302.c

c 复制代码
#include "ds1302.h"


const char *TAG = "ds1302";


//初略延时
static void delay(uint32_t time)
{
	esp_rom_delay_us(time*500);
}


/**
 * @brief: ds1302 init
 * @param: none
 * @return: none
*/
void ds1302_init(void)
{

    uint8_t write_protect_bit = 0;
    uint8_t ram0 = 0;
    //GPIO 初始化

    gpio_config_t io_conf = {
        .pin_bit_mask = (1ULL << DS1302_CLK) | (1ULL << DS1302_RST),
        .mode = GPIO_MODE_OUTPUT,
        .pull_up_en = GPIO_PULLUP_DISABLE,
        .pull_down_en = GPIO_PULLDOWN_DISABLE,
        .intr_type = GPIO_INTR_DISABLE,
    };
    gpio_config(&io_conf);

	io_conf.pin_bit_mask = 1ULL << DS1302_DATA,
	io_conf.mode = GPIO_MODE_INPUT_OUTPUT_OD,
	io_conf.pull_up_en = GPIO_PULLUP_ENABLE,
	io_conf.pull_down_en = GPIO_PULLDOWN_DISABLE,
	io_conf.intr_type = GPIO_INTR_DISABLE,
	gpio_config(&io_conf);


    //复位
    DS1302_DATA_LOW;
    DS1302_RST_LOW;
    DS1302_CLK_LOW;
    delay(200);
    //关闭芯片写保护位
    write_byte(CONTROL_ADDR,WRITE_PROTECT_CLOSE);
    //判断写保护位是否为关闭状态
    write_protect_bit = read_byte(CONTROL_ADDR);
    if(write_protect_bit == 0x00)
    {
        printf("ds1302 is ok!\r\n");
    }
    else
    {
        printf("ds1302 is error!\r\n");
    }
    printf("rece write protect value = %02x.\r\n",write_protect_bit);
    //检测RAM0是否可以使用
    write_byte(RAM0_ADDR,0xfa);

    ram0 = read_byte(RAM0_ADDR);
    if(ram0 == 0xfa)
    {
       printf("ds1302 ram is ok!.\r\n");
    }
    printf("ram0 = %02x.\r\n",ram0);
    //判断DS1302是否正在运行
    if(read_byte(SECONDE_ADDR) & 0x80)
    {
        //设置时间
//        set_time_params(2024,5,31,3,23,59,55);
   // set_time_params(2024,4,17,3,11,59,55);
        printf("ds1302 is running!\r\n");
    }
}

/**
 * @brief: 向指定地址写入一个字节的数据
 * @param addr
 * @param data
 */
void write_byte(uint8_t addr,uint8_t data)
{
    uint8_t i = 0;
    //时序开始
    DS1302_RST_LOW;
    DS1302_CLK_LOW;
    delay(1);
    DS1302_RST_HIGH;
    //设置DATA pin为输出
    DS1302_DATA_OUT;
    addr = addr & 0xfe; //写方式,最后一位为0
    //发送命令及其地址字节
    for (i = 0; i < 8; i++)
    {
         //准备好数据,先发送低位数据
         if(addr & 0x01)
         {
             DS1302_DATA_HIGH;
         }
         else
         {
             DS1302_DATA_LOW;
         }
         //时序,从机上升沿接收到数据
         delay(1);
         DS1302_CLK_LOW;
         delay(1);
         DS1302_CLK_HIGH;
         //右移一位
         addr = addr >> 1;
    }
    //发送数据字节
    for (i = 0;i < 8;i++)
    {
        if(data & 0x01)
            DS1302_DATA_HIGH;
        else
            DS1302_DATA_LOW;
        delay(1);
        DS1302_CLK_LOW;
        delay(1);
        DS1302_CLK_HIGH;
        data = data >> 1;
    }
    //时序结束操作
    delay(1);
    DS1302_CLK_LOW;
    delay(1);
    DS1302_RST_LOW;
}

/**
 * @brief: 从指定地址读取一个字节的数据
 * @param addr
 * @return
 */
uint8_t read_byte(uint8_t addr)
{
    uint8_t rec_data = 0x00;
    uint8_t i = 0;
    //时序开始操作
    DS1302_RST_LOW;
    DS1302_CLK_LOW;
    delay(1);
    DS1302_RST_HIGH;
    //设置DATA pin为输出模式
    DS1302_DATA_OUT;
    //读方式,寄存器最后一位为1
    addr = addr | 0x01;
    //读时序,先发送要读的地址
    for (i = 0; i < 8; i++)
    {
        DS1302_CLK_LOW;
        if(addr & 0x01)
            DS1302_DATA_HIGH;
        else
            DS1302_DATA_LOW;
        delay(1);
        DS1302_CLK_HIGH;
        delay(1);
        addr = addr >> 1;


    }
    //设置DATA pin为输入模式
    DS1302_DATA_IN;
    for (i = 0; i < 8; i++)
    {
        DS1302_CLK_LOW;
        //rec_data = rec_data >> 1;
        if(DS1302_DATA_READ())
        {
            //rec_data = rec_data | 0x80;
            rec_data = rec_data | (1 << i);
        }
        else
        {
            rec_data = rec_data & (~(1 << i));
        }
        DS1302_CLK_HIGH;
        delay(1);
    }
    //结束时序
    DS1302_CLK_LOW;
    DS1302_RST_LOW;
    return rec_data;
}




/**
 * @brief: 设置时间
 * @param: none
 * @return: none
 */
void set_time(Time dstime)
{
    Time setTime;

    dstime.year    -=  2000;
    setTime.year    = dstime.year/10*16+dstime.year%10;
    setTime.month   = dstime.month/10*16+dstime.month%10;
    setTime.day     = dstime.day/10*16+dstime.day%10;
    setTime.week    = dstime.week/10*16+dstime.week%10;
    setTime.hours   = dstime.hours/10*16+dstime.hours%10;
//    dstime.set_time.hours = 0x33;
    setTime.minute  = dstime.minute/10*16+dstime.minute%10;
    setTime.second  = dstime.second/10*16+dstime.second%10;


    //关闭时钟
    write_byte(SECONDE_ADDR,PAUSE_CLOCK);
    //设置年,月,日，小时，分钟，秒
    write_byte(YEAR_ADDR,setTime.year);
    write_byte(MONTH_ADDR,setTime.month);
    write_byte(DAY_ADDR,setTime.day);
    write_byte(WEEK_ADDR,setTime.week);
    write_byte(HOURS_ADDR,setTime.hours);   //24h方式
    write_byte(MINUTE_ADDR,setTime.minute);
    write_byte(SECONDE_ADDR,setTime.second);
    //设置禁止充电，因为我使用的是纽扣电池
    write_byte(CHARGE_ADDR,NO_CHARGE);
}

/**
 * @brief: 获取时间，存储在结构体中
 * @param: void
 * @return: none
 */
void get_time(Time *dstime)
{
    uint16_t  year = 0;
    uint8_t month = 0,day = 0,week = 0,hours = 0,minute = 0,second = 0;
    //获取年，月，日，时，分，秒
    year   =  read_byte(YEAR_ADDR);
    month  = read_byte(MONTH_ADDR);
    day    = read_byte(DAY_ADDR);
    week   = read_byte(WEEK_ADDR);
    hours  = read_byte(HOURS_ADDR);
    minute = read_byte(MINUTE_ADDR);
    second = read_byte(SECONDE_ADDR);
    //转换为十进制数值
//    dstime.get_time.year   = 2000 + (year >> 4)*10 + (year & 0x0F);
//    dstime.get_time.month  = ((month & 0x10)>>4)*10 + (month & 0x0F);
//    dstime.get_time.day    = ((day & 0x30)>>4)*10 + (day & 0x0F);
//    dstime.get_time.week   = week & 0x0F;
//    dstime.get_time.hours  = ((hours & 0x20)>>5)*10 + ((hours & 0x10)>>4)*10 + (hours & 0x0F);
//    dstime.get_time.minute = ((minute & 0x70)>>4)*10 + (minute & 0x0F);
//    dstime.get_time.second = ((second & 0x70)>>4)*10 + (second & 0x0F);

    //另一种计算方法
    dstime->year   = 2000 + year/16*10+year%16;
    dstime->month  = month/16*10+month%16;
    dstime->day    = day/16*10+day%16;
    dstime->week   = week/16*10+week%16;
    dstime->hours  = (hours/16*10)+hours%16;
    dstime->minute = minute/16*10+minute%16;
    dstime->second = second/16*10+second%16;
}

3.3、main.c

c 复制代码
#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"

#include "ds1302.h"
#include "led.h"

void app_main(void)
{

    led_init();
    ds1302_init();
    Time dstime;
    dstime.year = 2026;
    dstime.month = 2;
    dstime.day = 10;
    dstime.hours = 10;
    dstime.minute = 0;
    dstime.second = 0;


    set_time(dstime);

    while(1)
    {
        LED0_TOGGLE();
        get_time(&dstime);
        printf("Time: %d-%d-%d %d:%d:%d\n", dstime.year, dstime.month, dstime.day, dstime.hours, dstime.minute, dstime.second);
        vTaskDelay(pdTICKS_TO_MS(1000));
    }
}

二、DS1302时钟芯片介绍

DS1302 是一款由 Dallas Semiconductor（后被 Maxim Integrated 收购）设计的低功耗、带涓流充电功能的实时时钟（Real-Time Clock, RTC）芯片。它广泛应用于各种需要记录时间信息的电子设备中，如数字钟表、仪表、嵌入式系统等。

1、核心特性

  1. 实时时钟功能：

    • 提供秒、分、时、日、月、星期、年的计时信息。
    • 月份天数自动调整（包括闰年补偿），有效期至 2100 年。
    • 支持 24 小时制或带 AM/PM 指示的 12 小时制。

  2. 串行接口：

    • 采用简单的三线制（CE、I/O、SCLK）串行接口进行通信。
    • 与微控制器（如单片机）连接方便，占用 I/O 资源少。

  3. 低功耗：

    • 工作电压范围宽：主电源 Vcc1 为 2.0V 至 5.5V。
    • 具有备用电源引脚 Vcc2。当主电源 Vcc1 掉电时，芯片自动切换到备用电源（通常为纽扣电池或超级电容）供电，维持时钟继续运行并保护 RAM 数据。
    • 在 Vcc1 低于 Vcc2 约 0.2V 时自动切换。
    • 备用电源供电时功耗极低（典型值小于 1μA）。

  4. 涓流充电功能：

    • 内置涓流充电器，可为备用电池（如可充电镍镉电池）提供小电流充电。
    • 充电电压和电流可通过寄存器配置。例如：
      • 选择 1 个或 2 个二极管。
      • 选择 2KΩ、4KΩ 或 8KΩ 的电阻。
      • 公式：充电电流 I = ( V c c 1 − V d i o d e ) R I = \frac{(Vcc1 - V_{diode})}{R} I=R(Vcc1−Vdiode)
      • 其中 V d i o d e V_{diode} Vdiode 是二极管压降（约 0.7V）， R R R 是选择的电阻值。

  5. 内部 RAM：

    • 包含 31 字节的静态 RAM (SRAM)。
    • 在备用电源模式下，RAM 数据也能被保持。
    • 可用于存储用户自定义的配置信息或临时数据。

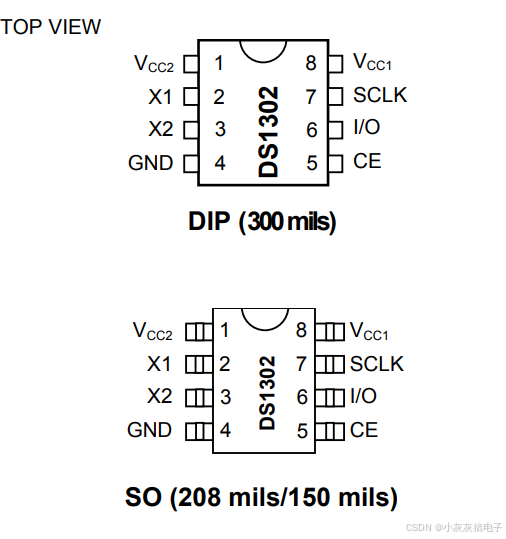

2、引脚功能

DS1302 通常有 8 个引脚（DIP 或 SOIC 封装）：

  1. Vcc1: 主电源正极。通常接系统电源（如 3.3V 或 5V）。
  2. Vcc2: 备用电源正极。通常接纽扣电池（如 3V）或超级电容。
  3. GND: 接地。
  4. X1, X2: 连接 32.768kHz 晶振引脚。晶振精度直接影响时钟精度。
  5. CE (Chip Enable): 芯片使能引脚。高电平有效，启动数据传输过程。
  6. I/O (Data Input/Output): 双向数据线。用于向芯片发送命令/数据或从芯片读取数据。
  7. SCLK (Serial Clock): 串行时钟输入。由主控制器（MCU）提供，用于同步数据传输。

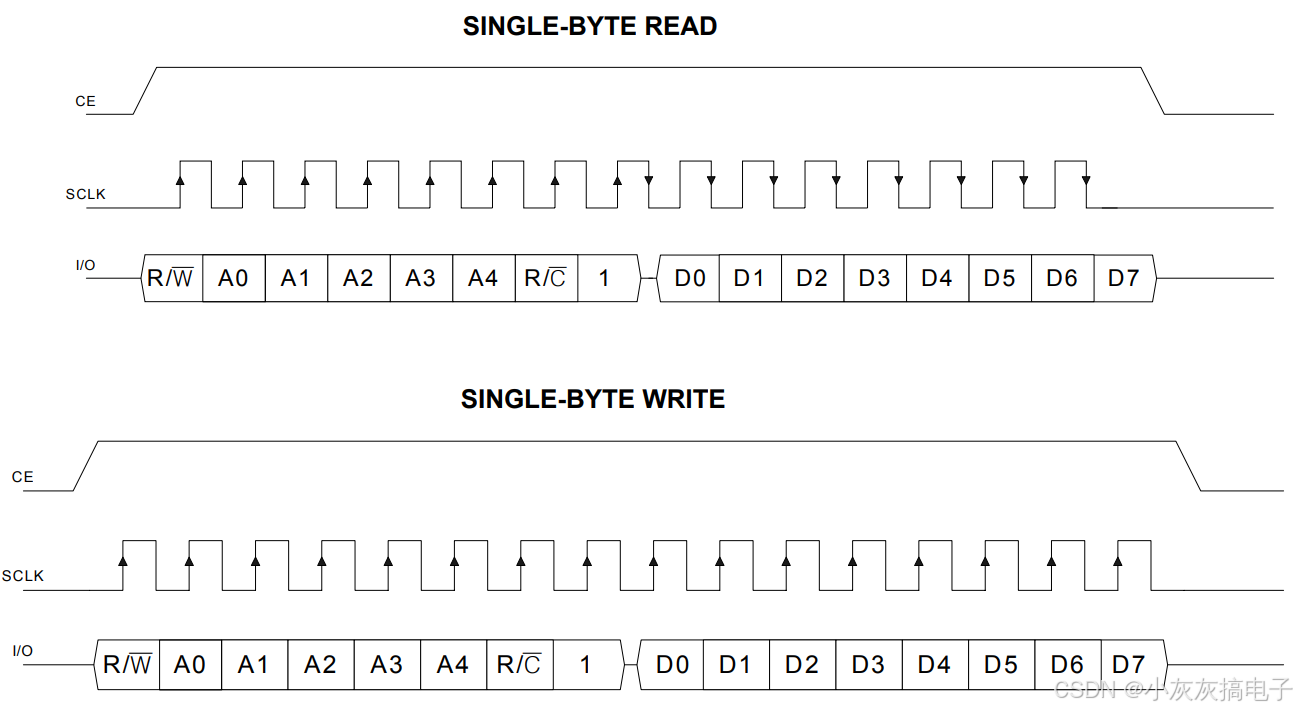

3、通信协议

DS1302 使用一种特殊的 3 线串行协议：

  1. 起始条件 ：在 SCLK 为低电平时，将 CE 拉高。
  2. 数据传输 ：
    • 数据传输发生在 SCLK 的上升沿或下降沿（取决于具体时序）。
    • 每个字节（8 位）由高位（MSB）向低位（LSB）依次传输。
    • 一次数据传输过程由 1 个命令字节开始，后跟 1 个或多个数据字节。
  3. 命令字节 ：
    • 最高位（Bit 7）必须为 1。
    • Bit 6：0 表示时钟/日历寄存器，1 表示 RAM 寄存器。
    • Bits 5-1：寄存器地址（A4 - A0）。
    • 最低位（Bit 0）：0 表示写操作，1 表示读操作。
  4. 数据字节 ：
    • 对于写操作：在 SCLK 的上升沿，主控将数据位放到 I/O 线上。
    • 对于读操作：在 SCLK 的下降沿，DS1302 将数据位放到 I/O 线上，主控在 SCLK 的上升沿读取。
  5. 结束条件 ：传输完成后，将 CE 拉低。

4、寄存器映射

DS1302 内部有多个寄存器用于控制和读取时间信息以及配置。以下是一些关键寄存器（地址均为十六进制）：

地址 名称 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 范围/功能
0x80 秒寄存器 CH 10秒 秒 00-59
0x82 分寄存器 10分 分 00-59
0x84 小时寄存器 12/24 AM/PM 10时 时 00-23/01-12
0x86 日寄存器 10日 日 01-31
0x88 月寄存器 10月 月 01-12
0x8A 星期寄存器 星期 01-07
0x8C 年寄存器 10年 年 00-99
0x8E 控制寄存器 WP 写保护
0x90 涓流充电 TCS DS RS 充电配置
0xC0 RAM 起始 31字节 RAM

说明:

  • CH (Bit 7 of Seconds)：时钟停止位。1 = 时钟停止（晶振停振），0 = 时钟运行。
  • 12/24 (Bit 7 of Hours)：小时模式。1 = 12 小时制，0 = 24 小时制。
  • AM/PM (Bit 5 of Hours in 12h mode)：1 = PM, 0 = AM。
  • WP (Write Protect, Bit 0 of Control)：写保护位。1 = 禁止写入时钟/日历寄存器（除 CH 位），0 = 允许写入。
  • TCS, DS, RS：涓流充电控制位。用于选择是否开启充电以及设置二极管和电阻。
  • 时间、日期、星期寄存器中的数据均以 BCD 码（Binary-Coded Decimal）格式存储。例如，十位数字存储在 Bit 6-4（或相应高位），个位数字存储在 Bit 3-0（或相应低位）。
  • RAM 寄存器地址从 0xC0 到 0xFC。

5、应用提示

  1. 晶振选择 ：使用标称频率为 32.768kHz 的石英晶体。并联匹配电容通常为 6pF 或 12.5pF，具体值参考晶振规格书。计算公式近似为 C l o a d ≈ C 1 × C 2 C 1 + C 2 + C s t r a y C_{load} \approx \frac{C1 \times C2}{C1 + C2} + C_{stray} Cload≈C1+C2C1×C2+Cstray，通常 C 1 = C 2 C1 = C2 C1=C2。DS1302 内部已有负载电容。
  2. 备用电源 ：典型使用 3V 锂锰纽扣电池（如 CR2032）或 超级电容（如 0.1F-1F）。使用超级电容时，需注意其充电时间和电压范围。
  3. 上电初始化 ：首次使用或更换电池后，需通过 MCU 向 DS1302 写入正确的时间和日期，并清除 CH 位启动时钟。
  4. 数据读取：读取时间时，建议一次性读取多个连续寄存器（如秒到年），以减少时间在读取过程中发生改变的风险。
  5. I/O 线 ：I/O 引脚通常需要连接一个上拉电阻（如 4.7KΩ 或 10KΩ）到 Vcc1，以确保信号稳定性。

三、ESP-IDF详解

1、ESP32 概述

ESP32 是由乐鑫科技（Espressif Systems）推出的一款高性能、低功耗、高集成度的 Wi-Fi & 蓝牙双模系统级芯片（SoC）。它广泛应用于物联网（IoT）、智能家居、工业控制等领域。其关键特性包括：

  • 双核处理器（通常为 Xtensa LX6，某些型号为 RISC-V）
  • 集成 Wi-Fi (802.11 b/g/n) 和蓝牙 (包括经典蓝牙和低功耗蓝牙 BLE)
  • 丰富的外设接口： S P I SPI SPI, I 2 C I2C I2C, I 2 S I2S I2S, U A R T UART UART, A D C ADC ADC, D A C DAC DAC, P W M PWM PWM, 触摸传感器等
  • 充足的内存（RAM 和 Flash 选项多样）
  • 强大的安全特性（如加密加速器）
  • 超低功耗设计，支持多种休眠模式

2、 ESP-IDF 详解

ESP-IDF (Espressif IoT Development Framework) 是乐鑫官方为 ESP32、ESP32-S 系列、ESP32-C 系列等芯片提供的开发框架和 SDK（软件开发工具包）。它是开发基于 ESP32 芯片应用程序的首选和官方推荐工具。

2.1 、ESP-IDF 的核心组件与架构

ESP-IDF 是一个分层、模块化的框架：

  • 硬件抽象层 (HAL)： 提供对芯片硬件资源（如 GPIO、UART、SPI、I2C、定时器、ADC、DAC、RTC、Wi-Fi、蓝牙等）进行操作的统一接口，屏蔽底层硬件细节。
  • 驱动 (Drivers)： 在 HAL 之上，提供更易用、功能更丰富的设备驱动（如 SPI Flash 驱动、SD 卡驱动、以太网驱动等）。
  • FreeRTOS： ESP-IDF 深度集成了开源的 FreeRTOS 实时操作系统内核。它提供了任务管理、队列、信号量、软件定时器、中断管理等机制，充分利用 ESP32 的多核特性（任务可以在不同核心上运行）。
  • 中间件：
    • Wi-Fi 协议栈： 实现 Wi-Fi 的 Station（客户端）、SoftAP（接入点）、Promiscuous（监听）模式。
    • 蓝牙协议栈： 实现经典蓝牙和低功耗蓝牙 (BLE) 的各种角色（如 GATT Client/Server, GAP Central/Peripheral）。
    • TCP/IP 协议栈 (lwIP)： 轻量级的 TCP/IP 协议栈，支持 IPv4/IPv6 (部分型号)、DHCP、DNS、Socket API 等。
    • 文件系统 (FATFS/VFS)： 支持在 SPI Flash 或外部存储设备上使用 FAT 文件系统。
    • 加密库： 提供 AES、SHA、RSA 等加密算法的软件和硬件加速实现。
    • HTTP/WebSocket/MQTT 等协议库： 方便构建网络应用。
  • 应用程序： 用户编写的业务逻辑代码，运行在 FreeRTOS 的任务中，通过调用下层 API 实现功能。

2.2 、ESP-IDF 开发环境与工具链

  • 工具链： 基于 GNU GCC 编译器（针对 Xtensa 或 RISC-V 架构）。
  • 构建系统： 使用 CMake （早期版本使用 GNU Make）。开发者编写 CMakeLists.txt 文件来定义项目结构、源文件、依赖组件等。
  • 配置工具： menuconfig。这是一个基于文本的图形化配置工具（类似于 Linux Kernel 的 make menuconfig），用于配置 ESP-IDF 的众多选项，如：
    • 选择目标芯片型号
    • 配置 Wi-Fi/BT 参数
    • 调整 FreeRTOS 设置（任务栈大小、优先级等）
    • 配置日志输出级别和方式
    • 配置内存布局
    • 启用/禁用特定功能和外设驱动
  • 核心工具 - idf.py： 这是 ESP-IDF 提供的命令行工具，用于执行构建、烧录、调试、监视串口输出等几乎所有开发任务。常用命令如：
    • idf.py set-target esp32 (设置目标芯片)
    • idf.py menuconfig (启动配置工具)
    • idf.py build (编译项目)
    • idf.py -p PORT flash (烧录固件到设备，PORT 为串口，如 COM3 或 /dev/ttyUSB0)
    • idf.py -p PORT monitor (启动串口监视器，查看设备日志输出)
    • idf.py fullclean (彻底清理构建目录)

2.3 、ESP-IDF 开发流程简述

  1. 环境搭建： 在 Windows、Linux 或 macOS 上安装 ESP-IDF 开发环境（包括工具链、Python、Git 等）。
  2. 创建项目： 使用 idf.py create-project 或复制示例项目模板。
  3. 编写代码： 在 main 目录下编写应用程序代码 (通常是 main.c 或 app_main() 函数)。
  4. 配置项目： 运行 idf.py menuconfig 根据需求进行配置。
  5. 编译项目： 运行 idf.py build 生成可执行固件 (.bin 文件)。
  6. 烧录固件： 将 ESP32 开发板连接到电脑，运行 idf.py -p PORT flash 将固件烧录到设备 Flash 中。
  7. 监视输出： 运行 idf.py -p PORT monitor 查看设备运行日志，进行调试。可以使用 ESP_LOGx (如 ESP_LOGI, ESP_LOGE) 函数打印不同级别的日志。

2.4、 示例代码结构 (最简单的 Hello World)

c 复制代码
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_log.h"

static const char *TAG = "MAIN";

void app_main(void)
{
    while (1) {
        ESP_LOGI(TAG, "Hello World!"); // 打印 Info 级别日志
        vTaskDelay(pdMS_TO_TICKS(1000)); // 延时 1000 毫秒 (FreeRTOS 延时)
    }
}

2.5、 优势与特点

  • 官方支持： 由芯片原厂维护，更新及时，与新芯片特性同步快。
  • 功能全面： 提供对 ESP32 所有硬件特性和外设的底层访问。
  • 性能优化： 针对 ESP32 硬件进行了深度优化（如 Wi-Fi/BT 共存）。
  • 稳定性高： 经过大量商业产品验证。
  • 社区活跃： 用户多，社区支持好，问题容易找到解决方案。
  • 文档完善： 官方提供详尽的 API 参考指南、编程指南和示例代码。
  • 模块化： 易于扩展和复用代码，方便管理大型项目。
  • 开源免费： 基于 Apache 2.0 许可证。

2.6 、适用场景

ESP-IDF 适用于需要深度控制硬件、追求高性能、高稳定性或需要使用 ESP32 特有功能（如超低功耗协处理器 ULP）的应用开发。对于快速原型开发，也可以考虑基于 ESP-IDF 构建的更高级框架（如 Arduino for ESP32、MicroPython），但这些框架最终都依赖于 ESP-IDF 的底层功能。

3、总结

ESP-IDF 是开发 ESP32 系列芯片的强大、灵活且功能完备的官方框架。它提供了从硬件操作到网络协议栈的全套解决方案，结合 FreeRTOS 实现了高效的多任务处理。虽然其学习曲线相对陡峭，尤其是对于不熟悉嵌入式开发和 RTOS 的开发者，但它提供了最直接、最强大的方式来充分利用 ESP32 的潜力，是开发复杂或高性能 ESP32 应用的基石。掌握 idf.py 工具链和 menuconfig 配置是使用 ESP-IDF 的关键。

相关推荐
戏舟的嵌入式开源笔记6 小时前
ESP32电子相册
esp32·嵌入式软件
tokepson2 天前
关于 MicroPython + ESP32-S3 的使用流程
嵌入式·esp32·micropython·技术
小灰灰搞电子2 天前
ESP32 使用ESP-IDF驱动SPI接口OLED12864源码分享
esp32·oled12864
小灰灰搞电子3 天前
ESP32 使用ESP-IDF驱动IIC接口OLED源码分享
esp32·oled
小灰灰搞电子4 天前
ESP32 使用ESP-IDF驱动DHT11温湿度计源码分享
esp32·dht11
小灰灰搞电子6 天前
ESP32 使用ESP-IDF WiFi一键配网 源码分享
esp32·一键配网
风痕天际6 天前
ESP32-S3开发教程6：硬件定时器
单片机·嵌入式硬件·嵌入式·esp32·freertos·esp32s3
小灰灰搞电子6 天前
ESP32+ESP-IDF 使用MQTT协议连接阿里云物联网平台源码分享
物联网·阿里云·esp32
小灰灰搞电子7 天前
ESP32 使用ESP-IDF 驱动红外遥控器源码分享
esp32·红外遥控
热门推荐
01GitHub 镜像站点02AI Agent 平台横评：ZeroClaw vs OpenClaw vs Nanobot03Claude Code + GLM4.7 避坑指南：解决 Unable to connect to Anthropic services04HTML 早已不是标签了，它现在是系统级接口：这 9 个 API 直接干翻常用 JS 库05全面体验 Grok API 中转站（2025 · Grok 4 系列最新版）06【OpenClaw 本地实战 Ep.3】突破瓶颈：强制修改 openclaw.json 解锁 32k 上下文记忆07如何解决 OpenClaw “Pairing required” 报错：两种官方解决方案详解08MIUI显示/隐藏5G开关的方法，信号弱时开启手机Wifi通话方法09openClaw安装飞书插件｜核心踩坑：spawn EINVAL 错误终极解决指南10配置 OpenClaw 使用 Ollama 本地模型
