Linux Virtual Server (LVS)

一、LVS基础认知

1.1 LVS简介

LVS（Linux Virtual Server）是Linux内核层实现的高性能、高可用负载均衡集群技术 ，由章文嵩博士开发，现为Linux内核标准模块。其核心作用是将前端请求流量分发到后端多台真实服务器（RS），提升服务的并发处理能力和可用性，阿里四层SLB就是基于LVS+keepalived实现。

1.2 集群与分布式核心区别

系统性能扩展分为向上扩展（Scale UP，增强单台设备性能）和向外扩展（Scale Out，增加设备数量），LVS属于Scale Out方案，核心解决多设备的调度分配问题。

特性	集群（Cluster）	分布式（Distributed）
部署逻辑	同一业务部署在多台服务器，功能/数据/代码一致	一个业务拆分为多个子业务，各服务器功能/数据/代码不同
效率提升方式	提高单位时间内执行的任务数	缩短单个任务的执行时间
故障影响	单台服务器故障，其他服务器可顶替	单台节点故障，对应子业务直接失效
典型应用	LVS负载均衡集群、Nginx集群	Hadoop计算、Ceph存储、微服务架构

1.3 LVS核心术语

LVS集群的网络交互依赖以下核心IP/角色定义，访问流程为：CIP <--> VIP == DIP <--> RIP

VS：Virtual Server，调度器，核心负责流量分发
RS：Real Server，真实服务器，负责实际提供业务服务
CIP：Client IP，客户端主机IP
VIP：Virtual IP，调度器外网IP，对外开放的客户访问IP
DIP：Director IP，调度器内网IP，用于和后端RS通信
RIP：Real Server IP，真实服务器的IP地址

二、LVS核心知识点梳理

2.1 LVS四大工作模式

LVS通过不同的报文转发方式实现负载均衡，分为NAT、DR、TUN、FullNAT 四种模式，其中NAT 和DR 为实际应用中最常用的模式，TUN和FullNAT仅作了解。四种模式的核心差异在于报文修改方式、网络拓扑、数据转发路径，核心总结如下：

工作模式	核心转发原理	数据路径特点	网络要求	端口映射	适用场景
NAT	多目标IP的DNAT，修改目标IP/端口	请求+响应报文均经过VS	RIP与DIP同网段，RS网关指向DIP	支持	后端服务器数量少的场景
DR（默认）	重新封装MAC首部，IP/端口不变	请求报文经VS，响应报文由RS直连客户端	VS和RS同物理网络，均配置VIP	不支持	高并发、大流量场景
TUN	原IP报文外封装新IP首部	请求报文经VS，响应报文由RS直连客户端	DIP/VIP/RIP均为公网IP	不支持	跨地域的RS集群
FullNAT	同时修改请求报文的源/目标IP	请求+响应报文均经过VS	RIP与DIP可不同网段	支持	复杂网络拓扑场景

重点模式：DR模式核心特点

DR是LVS默认且应用最广泛的模式，性能远高于NAT模式（避免VS成为瓶颈），但需解决VIP地址冲突问题（VS和RS均配置VIP，需防止ARP广播导致的地址解析异常），解决方案有3种：

前端网关做静态绑定（VIP与VS的MAC地址）；
RS上使用arptables工具限制ARP请求；
RS上修改内核参数arp_ignore和arp_announce（最常用）。

2.2 LVS调度算法

LVS的调度算法分为静态算法 （仅按算法本身调度，不考虑RS负载）和动态算法 （根据RS实时负载状态调度，负载值Overhead越小越优先），4.15版本内核新增了FO/OVF算法，适用于灰度发布等场景。

2.2.1 静态调度算法

算法	英文全称	核心逻辑	适用场景
RR	Round Robin	轮询，平均分配请求	RS配置性能一致的场景
WRR	Weighted RR	加权轮询，权重越高调度次数越多	RS配置性能不一致的场景
SH	Source Hashing	源IP哈希，同一IP请求固定到同一RS	需会话绑定的场景
DH	Destination Hashing	目标IP哈希，同一目标地址请求固定到同一RS	正向代理缓存（如宽带运营商）

2.2.2 动态调度算法

默认调度算法为WLC（加权最少连接） ，核心计算负载值Overhead，值越小优先级越高：

LC ：最少连接，Overhead = 活动连接数×256 + 非活动连接数，适用于长连接应用；
WLC ：加权最少连接，Overhead = (活动连接数×256 + 非活动连接数)/权重；
SED ：最短预期延迟，Overhead = (活动连接数+1+非活动连接数)×256/权重，高权重RS优先；
NQ：永不排队，第一轮均匀分配，后续按SED调度；
LBLC/LBLCR：基于本地的最少连接，解决DH算法的负载不均衡问题。

2.2.3 内核新增算法

FO ：加权故障转移，遍历找到未过载+权重最高的RS，适用于灰度发布；
OVF：溢出连接，权重最高的RS直到活动连接数超过权重值，再调度至下一个RS。

2.3 LVS管理工具：ipvsadm

LVS的集群配置与管理依赖ipvsadm工具，其核心功能为集群服务管理、RS管理、规则查看/保存/重载 ，先通过yum install ipvsadm -y安装，核心信息如下：

组件	路径/命令	作用
主程序	/usr/sbin/ipvsadm	核心配置命令
规则保存	ipvsadm-save / ipvsadm -S	保存调度规则到文件
规则重载	ipvsadm-restore / ipvsadm -R	从文件重载调度规则
配置文件	/etc/sysconfig/ipvsadm	调度规则持久化文件
系统服务	ipvsadm.service	开机自启LVS规则

ipvsadm核心命令

功能	核心命令格式	关键参数说明
添加集群服务	ipvsadm -A -t	u
添加RS	ipvsadm -a -t	u
查看规则	`ipvsadm -Ln [--rate]`	`-n`不解析IP，`--rate`查看流量速率
保存规则	`ipvsadm -Sn > 配置文件路径`	持久化规则，防止重启失效
重载规则	`ipvsadm -R < 配置文件路径`	从文件恢复规则
清空规则	`ipvsadm -C`	清空所有调度规则
持久连接	`ipvsadm -A -t 服务地址 -s 算法 -p 超时时间`	默认定时360s，实现会话保持

三、LVS实验

实验分为NAT模式集群部署 和DR模式集群部署

3.1 实验1：NAT模式LVS集群部署

3.1.1 实验说明

实验目的：掌握NAT模式LVS集群的部署流程，验证RR/WRR调度算法的效果；

实验原理：VS通过DNAT修改请求报文的目标IP/端口，将流量分发到RS，RS响应报文经VS回传给客户端，RS网关必须指向VS的DIP；

实验环境：

主机名	IP地址	角色	核心配置要求
VS	172.25.254.100（DIP）	调度器（VS）	双网卡（NAT+仅主机），开启内核路由
RS1	<192.168.0.10>	真实服务器（RS1）	仅主机网卡，网关指向<192.168.0.100>
RS2	<192.168.0.20>	真实服务器（RS2）	仅主机网卡，网关指向<192.168.0.100>
预期结果：测试机多次访问VIP，请求会按RR/WRR算法均匀/加权分发到RS1和RS2。

3.1.2 操作步骤（所有操作在root用户下执行）

步骤1：VS开启内核路由功能

NAT模式依赖Linux内核的IP转发功能，需开启，执行以下命令：

Bash 复制代码

echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf

验证：执行sysctl -p，输出net.ipv4.ip_forward = 1即为成功。

步骤2：VS安装ipvsadm工具

Bash 复制代码

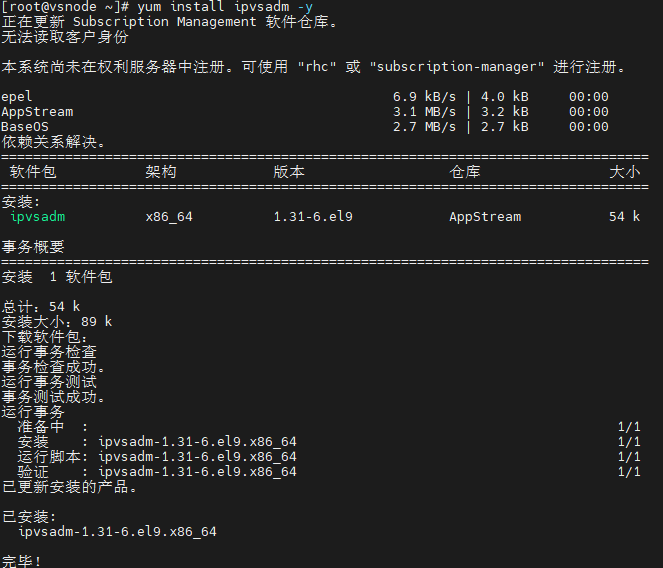

yum install ipvsadm -y

步骤3：修改调度算法为WRR，验证加权效果

将RS1权重设为2，RS2权重设为1，请求分发比例应为2:1：

Bash 复制代码

# 1. 添加集群服务算法为WRR
ipvsadm -A -t 172.25.254.100:80 -s wrr
# 2. 添加RS1权重为2
ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.10:80 -m  -w 2
# 3. 添加RS2权重为1
ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.20:80 -m  -w 1

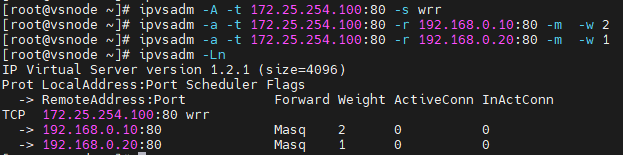

# 4. 查看修改后的规则
ipvsadm -Ln

在测试机执行循环curl命令，验证加权效果：

Bash 复制代码

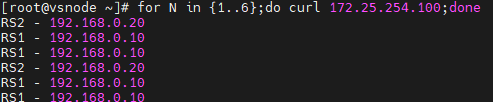

for N in {1..6};do curl 172.25.254.100;done

预期效果：RS1被调度4次，RS2被调度2次，比例2:1。

步骤4：持久化LVS调度规则

默认ipvsadm配置为临时生效，重启后丢失，需保存规则并设置开机自启：

Bash 复制代码

# 1. 保存规则到配置文件
ipvsadm-save -n > /etc/sysconfig/ipvsadm
# 2. 设置ipvsadm服务开机自启并启动

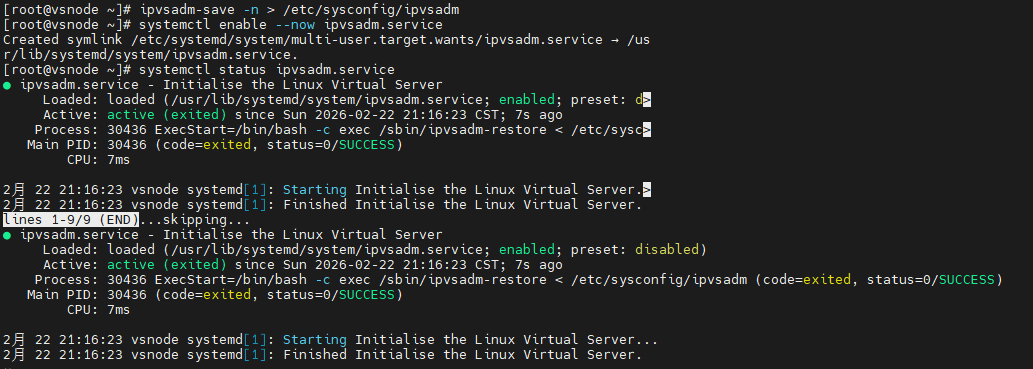

systemctl enable --now ipvsadm.service
# 3. 验证服务状态
systemctl status ipvsadm.service

3.2 实验2：DR模式LVS集群部署

3.2.1 实验说明

实验目的：掌握DR模式LVS集群的部署流程，解决VIP地址冲突问题，验证WRR调度算法；

实验原理：VS仅修改请求报文的MAC地址，RS直接将响应报文回传给客户端，VS和RS均配置VIP，需修改RS内核参数限制ARP解析；

实验环境：

主机名	IP地址	VIP	角色	核心配置要求
client	172.25.254.10	无	测试机	NAT网卡，可访问路由器
router	172.25.254.100/192.168.0.10	无	路由器	双网卡（NAT+仅主机）
lvs	192.168.0.100	192.168.0.200	调度器（VS）	仅主机网卡，lo口配置VIP
RS1	192.168.0.100	192.168.0.200	真实服务器1	仅主机网卡，lo口配置VIP，修改内核参数
RS2	192.168.0.100	192.168.0.200	真实服务器2	仅主机网卡，lo口配置VIP，修改内核参数
预期结果：测试机访问VIP，请求经VS分发到RS，响应报文由RS直连测试机，实现高并发负载均衡。

3.2.2 操作步骤（核心步骤，省略基础网卡配置）

步骤1：所有RS（RS1/RS2）配置VIP到lo回环口

DR模式要求VS和RS均配置VIP，将VIP绑定到lo口（避免网卡冲突），执行以下命令：

Bash 复制代码

# 编辑lo口网络配置
vim /etc/NetworkManager/system-connections/lo.nmconnection
# 添加以下配置
[connection]
id=lo
type=loopback
interface-name=lo

[ethernet]

[ipv4]
address1=127.0.0.1/8
address2=192.168.0.200/32
method=manual

# 重启lo口连接
nmcli connection up lo
# 验证VIP配置：查看lo口IP

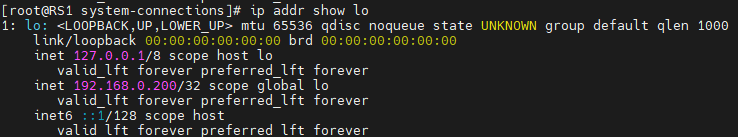

ip addr show lo

步骤2：所有RS（RS1/RS2）修改内核参数，解决VIP地址冲突

修改arp_ignore和arp_announce，限制ARP请求/通告，两台RS操作完全一致：

Bash 复制代码

# 临时生效（重启后丢失，可写入sysctl配置实现永久生效）
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

参数说明：

arp_ignore=1：仅对请求的目标IP配置在接收接口上时，才响应ARP；
arp_announce=2：仅向本网络通告本机接口信息，避免VIP暴露。

步骤3：添加策略

Bash 复制代码

#router
iptables -t nat -A POSTROUTING -o eth1 -j SNAT --to-source 192.168.0.200
iptables -t nat -A POSTROUTING -o eth0 -j SNAT --to-source 172.25.254.100

#vscode
ipvsadm -A -t 192.168.0.200:80 -s wrr
ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.10:80 -g
ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.20:80 -g

步骤4：测试机（client）验证DR模式负载均衡效果

在测试机执行循环curl命令，访问VIP，查看请求分发结果：

Bash 复制代码

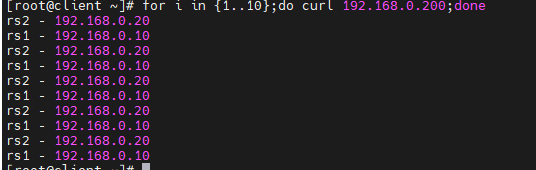

for N in {1..10};do curl 192.168.0.200;done

预期效果：请求在RS1和RS2之间交替分发，响应报文由RS直连测试机，VS仅处理请求分发，无响应瓶颈。

步骤5：持久化DR模式调度规则

与NAT模式一致，保存规则并设置ipvsadm服务开机自启：

Bash 复制代码

ipvsadm -Sn > /etc/sysconfig/ipvsadm
systemctl enable --now ipvsadm.service
