Comucopia丰饶角曲面3D旋转动画解析_C++精灵库可视化案例

C++丰饶角曲面3D旋转动画.这是一个展示数学公式如何通过编程变成绚丽3D动画的视频。

C++丰饶角曲面3D旋转动画_C++精灵库可视化应用

它的所有代码如下所示：

cpp 复制代码

#include "sprites.h"  //包含C++精灵库
#include <cmath>      // 数学库
#include <vector>     // 存储顶点坐标

Screen screen;   //新建屏幕对象
Sprite pen{"blank"};    //新建无造型角色，作为画笔

const double PI = M_PI;    // 定义常量
// 三个轴的旋转角度（分别控制X/Y/Z轴旋转）
double rotate_angle_x=0.0;
double rotate_angle_y=0.0;
double rotate_angle_z=0.0;

// 定义Comucopia曲面的核心参数（完全按你的要求配置）
const double a = 0.05;          // 公式参数a
const double b = 0.1;          // 补充参数b（默认0.1，可自定义调整）
const double X_SCALE = 1.0;    // X轴缩放
const double Y_SCALE = 1.0;    // Y轴缩放
const double Z_SCALE = 1.0;    // Z轴缩放
const double X_OFFSET = 0.0;    // X轴偏移
const double Y_OFFSET = 0.0;    // Y轴偏移
const double Z_OFFSET = 0.0;    // Z轴偏移

struct Point3D { double x, y, z;};  // 3D点结构体

// 3D点绕X轴旋转
Point3D rotateX(Point3D p, double angle) {
    double cos_a = cos(angle);
    double sin_a = sin(angle);
    return {
        p.x,
        p.y * cos_a - p.z * sin_a,
        p.y * sin_a + p.z * cos_a
    };
}

// 3D点绕Y轴旋转
Point3D rotateY(Point3D p, double angle) {
    double cos_a = cos(angle);
    double sin_a = sin(angle);
    return {
        p.x * cos_a + p.z * sin_a,  // 修正原代码投影方向错误，保证旋转方向正确
        p.y,
        -p.x * sin_a + p.z * cos_a
    };
}

// 3D点绕Z轴旋转
Point3D rotateZ(Point3D p, double angle) {
    double cos_a = cos(angle);
    double sin_a = sin(angle);
    return {
        p.x * cos_a - p.y * sin_a,
        p.x * sin_a + p.y * cos_a,
        p.z
    };
}

// 透视投影：3D转2D（优化版，适配Comucopia曲面的深度）
void project(Point3D p, int& screen_x, int& screen_y, double scale = 150.0) {
    double factor = scale / (3.0 + p.z);  // 调整透视因子，适配曲面范围
    screen_x = static_cast<int>(p.x * factor);
    screen_y = static_cast<int>(p.y * factor);
}

// 计算Comucopia曲面的3D坐标（核心公式实现）
Point3D calculateComucopia(double u, double v) {
    Point3D p;

    // 基础指数和三角函数计算（避免重复计算，提升效率）
    double exp_bv = exp(b * v);
    double exp_av = exp(a * v);
    double cos_v = cos(v);
    double sin_v = sin(v);
    double cos_u = cos(u);
    double sin_u = sin(u);

    // 严格按你提供的公式计算原始坐标
    p.x = exp_bv * cos_v + exp_av * cos_u * cos_v;
    p.y = exp_bv * sin_v + exp_av * cos_u * sin_v;
    p.z = exp_av * sin_u;

    // 应用缩放和偏移（按你的参数配置）
    p.x = p.x * X_SCALE + X_OFFSET;
    p.y = p.y * Y_SCALE + Y_OFFSET;
    p.z = p.z * Z_SCALE + Z_OFFSET;

    return p;
}

int main() {
    // 初始化屏幕和画笔
    screen.title("Comucopia曲面3D旋转_作者：李兴球").bgcolor("black").tracer(0);
    pen.hide().pu();

    // 遍历参数u和v的范围（适配Comucopia曲面的形态）
    const int u_steps = 180;  // u方向采样数（u∈[0,2π]）
    const int v_steps = 120;  // v方向采样数（v∈[-5,5]，覆盖曲面主要形态）
    double u_inc = 2 * PI / u_steps;
    double v_start = -5.0;    // v起始值（避免曲面无限延伸）
    double v_end = 5.0;       // v结束值
    double v_inc = (v_end - v_start) / v_steps;

    while (screen.exitonclick()) {
        screen.clear();   // 清空屏幕（每一帧重新绘制）

        // 遍历所有参数点，计算并绘制曲面
        for (int i = 0; i <= u_steps; ++i) {
            double u = i * u_inc;
            for (int j = 0; j <= v_steps; ++j) {
                double v = v_start + j * v_inc;
                // 计算Comucopia曲面原始3D坐标
                Point3D p = calculateComucopia(u, v);

                // 依次绕X、Y、Z轴旋转，实现动态3D效果
                p = rotateX(p, rotate_angle_x);
                p = rotateY(p, rotate_angle_y);
                p = rotateZ(p, rotate_angle_z);

                int x, y;
                project(p, x, y);   // 投影到2D屏幕坐标

                // 限制绘制范围，避免超出屏幕可视区域
                if(x >= 400 || x <= -400 || y >= 300 || y <= -300) continue;

                // 彩色绘制点（根据Z坐标生成渐变色彩，增强3D感）
                int color_hue = (static_cast<int>(p.x+p.y+p.z)+100) % 360; // 基于Z轴的色彩渐变
                pen.color(color_hue).penshade(x+y).go(x, y).dot(1);
            }
        }

        // 刷新屏幕，显示当前帧
        screen.update().wait(0.01);

        // 调整旋转速度（可自定义，数值越小旋转越慢）
        rotate_angle_x += 0.01;
        rotate_angle_y += 0.02;
        rotate_angle_z += 0.03;

        // 重置角度，避免数值溢出
        if (rotate_angle_x > 2 * PI) rotate_angle_x -= 2 * PI;
        if (rotate_angle_y > 2 * PI) rotate_angle_y -= 2 * PI;
        if (rotate_angle_z > 2 * PI) rotate_angle_z -= 2 * PI;
    }

    return 0;
}

视频一开始展示了一段C++代码。这就好比是"食谱"，它表明这是作者李兴球通过C++编写的代码，告诉电脑该怎么去画这个图形。标题直接点明了主题："C++丰饶角曲面3D旋转动画"。

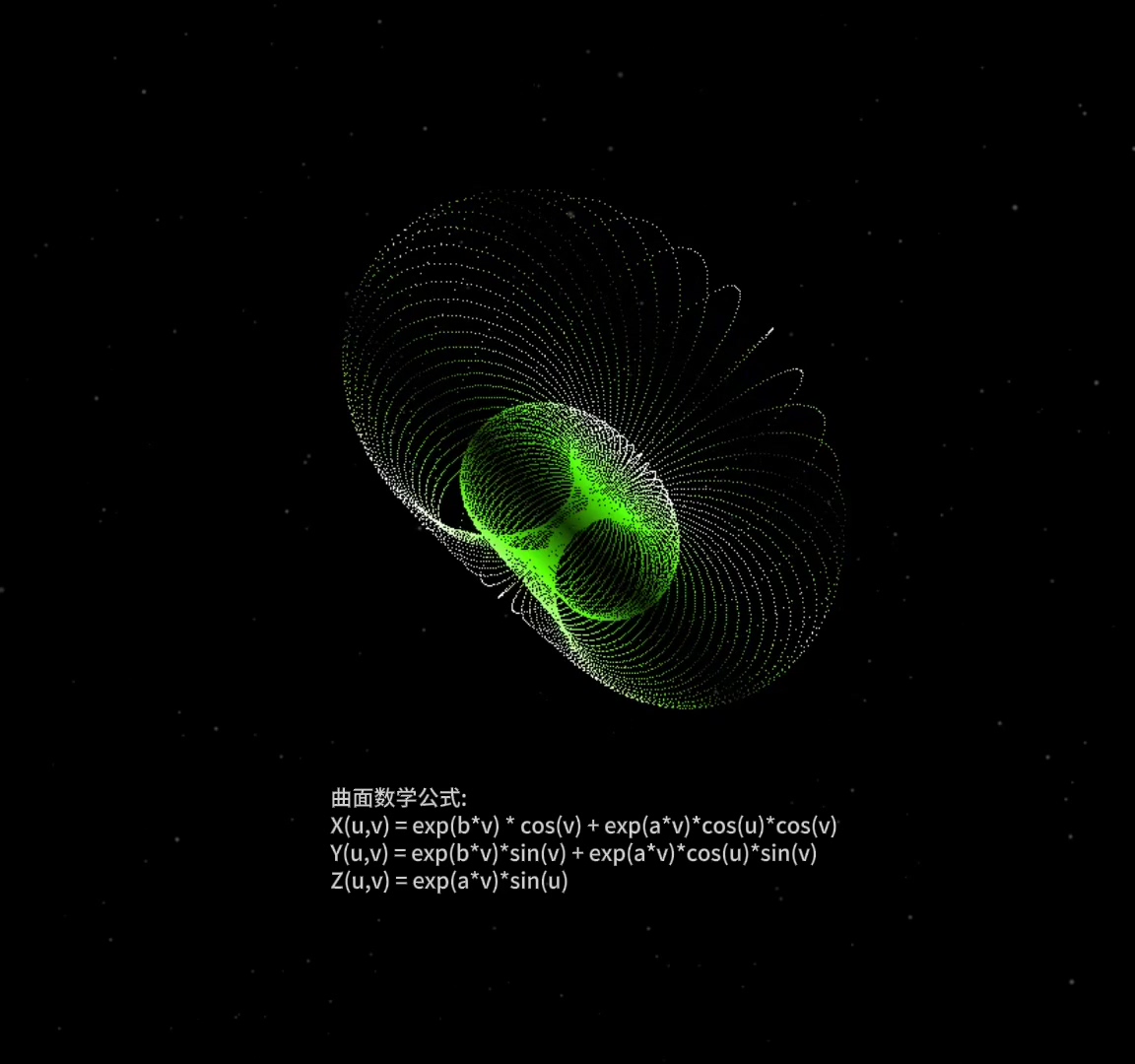

代码运行后，在黑黑的屏幕上（比喻星空）出现了一个由无数绿色和白色小光点组成的物体。

这个视频中演示的动画总体效果看起来像一个发光的螺旋漏斗，或者一个扭曲的无限圆环。它的中心是空的，周围有一圈圈像波纹一样的线条向外扩散。

演示的物体在不停地360度旋转，让你能从各个角度看到它复杂的立体结构，非常有科技感和未来感。

视频中间列出了这个动画的数学公式（X, Y, Z...）。

X(u,v) = exp(b*v) * cos(v) + exp(a*v)*cos(u)*cos(v)

Y(u,v) = exp(b*v)*sin(v) + exp(a*v)*cos(u)*sin(v)

Z(u,v) = exp(a*v)*sin(u)

这其实是在告诉你：这个漂亮的图形不是画家用笔画的，而是电脑根据这些数学公式，计算出亿万个点的位置，然后把它们连起来显示在屏幕上的。

这是一个采用C++精灵库，把枯燥的数学公式变成了一个在太空中旋转的、像绿色星云一样的3D艺术品。
