【Haproxy】Haproxy的算法详解及配置

前情提要：本篇博客详细介绍了haproxy使用的调度算法，包括静态的static-rr、first，动态的roundrobin、leastconn还有可静可动的source、uri、url_param、hdr，通过本篇博客你可以理解和掌握这些算法的工作原理还有配置方法

HAProxy通过固定参数 balance 指明对后端服务器的调度算法

balance参数可以配置在listen或backend选项中。

HAProxy的调度算法分为静态和动态调度算法

有些算法可以根据参数在静态和动态算法中相互转换。

一、静态算法

静态算法：按照事先定义好的规则轮询公平调度，不关心后端服务器的当前负载、连接数和响应速度等，且无法实时修改权重(只能为0和1,不支持其它值)，只能靠重启HAProxy生效。

1.1 static-rr：基于权重的轮询调度

不支持运行时利用socat进行权重的动态调整(只支持0和1,0代表下线，1代表上线不支持其它值)
不支持端服务器慢启动
其后端主机数量没有限制，相当于LVS中的 wrr

慢启动是指在服务器刚刚启动上不会把他所应该承担的访问压力全部给它，而是先给一部分，当没问题后在给一部分

配置示例：

cpp 复制代码

[root@HA ~]# vim /etc/haproxy/haproxy.cfg

listen webserver-cluster-80
    bind 172.25.254.100:80
    balance static-rr
    mode http
    option  forwardfor
    server webserver1 192.168.0.10:80 check inter 3s fall 3 rise 5 weight 2
    server webserver2 192.168.0.20:80 check inter 3s fall 3 rise 5 weight 1

客户端访问测试

cpp 复制代码

[root@client ~]# for i in {1..10};do curl 172.25.254.100;done
Webserver2-192.168.0.20
webserver1-192.168.0.10
webserver1-192.168.0.10
Webserver2-192.168.0.20
webserver1-192.168.0.10
webserver1-192.168.0.10
Webserver2-192.168.0.20
webserver1-192.168.0.10
webserver1-192.168.0.10
Webserver2-192.168.0.20

1.2 first

根据服务器在列表中的位置，自上而下进行调度
其只会当第一台服务器的连接数达到上限，新请求才会分配给下一台服务
其会忽略服务器的权重设置
不支持用socat进行动态修改权重,可以设置0和1,可以设置其它值但无效

配置示例：

cpp 复制代码

listen webserver-cluster-80
    bind 172.25.254.100:80
    balance first
    mode http
    option  forwardfor
    server webserver1 192.168.0.10:80 check inter 3s fall 3 rise 5 weight 1
    server webserver2 192.168.0.20:80 check inter 3s fall 3 rise 5 weight 1

客户端访问测试

cpp 复制代码

[root@client ~]# for i in {1..10};do curl 172.25.254.100;done
webserver1-192.168.0.10
webserver1-192.168.0.10
webserver1-192.168.0.10
webserver1-192.168.0.10
webserver1-192.168.0.10
webserver1-192.168.0.10
webserver1-192.168.0.10
webserver1-192.168.0.10
webserver1-192.168.0.10
webserver1-192.168.0.10

二、动态算法

基于后端服务器状态进行调度适当调整
新请求将优先调度至当前负载较低的服务器
权重可以在haproxy运行时动态调整无需重启

2.1 roundrobin（haproxy的默认算法）

基于权重的轮询动态调度算法
支持权重的运行时调整，不同于lvs中的rr轮训模式
HAProxy中的roundrobin支持慢启动(新加的服务器会逐渐增加转发数)
其每个后端backend中最多支持4095个real server
支持对real server权重动态调整
roundrobin为默认调度算法,此算法使用广泛

配置示例：

cpp 复制代码

listen webserver-cluster-80
    bind 172.25.254.100:80
    balance roundrobin
    mode http
    option  forwardfor
    server webserver1 192.168.0.10:80 check inter 3s fall 3 rise 5 weight 2
    server webserver2 192.168.0.20:80 check inter 3s fall 3 rise 5 weight 1

客户端访问测试：

cpp 复制代码

[root@client ~]# for i in {1..10};do curl 172.25.254.100;done
Webserver2-192.168.0.20
webserver1-192.168.0.10
webserver1-192.168.0.10
Webserver2-192.168.0.20
webserver1-192.168.0.10
webserver1-192.168.0.10
Webserver2-192.168.0.20
webserver1-192.168.0.10
webserver1-192.168.0.10
Webserver2-192.168.0.20

动态修改权重：

cpp 复制代码

# 修改权重为1
[root@HA ~]# echo "set weight webserver-cluster-80/webserver1 1" | socat stdio /var/lib/haproxy/haproxy.sock1

[root@HA ~]# echo "get weight webserver-cluster-80/webserver1" | socat stdio /var/lib/haproxy/haproxy.sock1
1 (initial 2)

客户端访问测试

cpp 复制代码

[root@client ~]# for i in {1..10};do curl 172.25.254.100;done
webserver1-192.168.0.10
Webserver2-192.168.0.20
webserver1-192.168.0.10
Webserver2-192.168.0.20
webserver1-192.168.0.10
Webserver2-192.168.0.20
webserver1-192.168.0.10
Webserver2-192.168.0.20
webserver1-192.168.0.10
Webserver2-192.168.0.20

2.2 leastconn

leastconn加权的最少连接的动态
支持权重的运行时调整和慢启动，即:根据当前连接最少的后端服务器而非权重进行优先调度(新客户端连接)
比较适合长连接的场景使用，比如：MySQL等场景。

配置示例：

cpp 复制代码

listen webserver-cluster-80
    bind 172.25.254.100:80
    balance leastconn
    mode http
    option  forwardfor
    server webserver1 192.168.0.10:80 check inter 3s fall 3 rise 5 weight 1
    server webserver2 192.168.0.20:80 check inter 3s fall 3 rise 5 weight 1

三、其他算法

其它算法即可作为静态算法，又可以通过选项成为动态算法

3.1 source

源地址hash，基于用户源地址hash并将请求转发到后端服务器，后续同一个源地址请求将被转发至同一个后端web服务器。此方式当后端服务器数据量发生变化时，会导致很多用户的请求转发至新的后端服务器，默认为静态方式，但是可以通过hash-type支持的选项更改这个算法一般是在不插入Cookie的TCP 模式下使用，也可给拒绝会话cookie的客户提供最好的会话粘性，适用于session会话保持但不支持 cookie和缓存的场景源地址有两种转发客户端请求到后端服务器的服务器选取计算方式，分别是取模法和一致性hash

配置示例：

cpp 复制代码

listen webserver-cluster-80
    bind 172.25.254.100:80
    balance source
    mode http
    option  forwardfor
    server webserver1 192.168.0.10:80 check inter 3s fall 3 rise 5 weight 1
    server webserver2 192.168.0.20:80 check inter 3s fall 3 rise 5 weight 1

客户端访问测试

cpp 复制代码

# 访问客户端IP：172.25.254.99
[root@client ~]# for i in {1..10};do curl 172.25.254.100;done
Webserver2-192.168.0.20
Webserver2-192.168.0.20
Webserver2-192.168.0.20
Webserver2-192.168.0.20
Webserver2-192.168.0.20
Webserver2-192.168.0.20
Webserver2-192.168.0.20
Webserver2-192.168.0.20
Webserver2-192.168.0.20
Webserver2-192.168.0.20


# 访问客户端IP：172.25.254.190
[root@client ~]# for i in {1..10};do curl 172.25.254.100;done
webserver1-192.168.0.10
webserver1-192.168.0.10
webserver1-192.168.0.10
webserver1-192.168.0.10
webserver1-192.168.0.10
webserver1-192.168.0.10
webserver1-192.168.0.10
webserver1-192.168.0.10
webserver1-192.168.0.10
webserver1-192.168.0.10

3.1.1 map-base（映射哈希）取模法

map-based：取模法，对source地址进行hash计算，再基于服务器总权重的取模，最终结果决定将此请求转发至对应的后端服务器。
此方法是静态的，即不支持在线调整权重，不支持慢启动，可实现对后端服务器均衡调度
缺点是当服务器的总权重发生变化时，即有服务器上线或下线，都会因总权重发生变化而导致调度结果整体改变
hash-type 指定的默值为此算法

计算过程：

所谓取模运算，就是计算两个数相除之后的余数，10%7=3, 7%4=3

map-based算法：基于权重取模，hash(source_ip)%所有后端服务器相加的总权重

cpp 复制代码

比如当源hash值时1111，1112，1113，三台服务器a b c的权重均为1，
即abc的调度标签分别会被设定为 0 1 2（1111%3=1，1112%3=2，1113%3=0）
1111 ----- > nodeb
1112 ------> nodec
1113 ------> nodea
如果a下线后，权重数量发生变化
1111%2=1，1112%2=0，1113%2=1
1112和1113被调度到的主机都发生变化，这样会导致会话丢失

配置示例：

cpp 复制代码

listen webserver-cluster-80
    bind 172.25.254.100:80
    balance source
    hash-type map-based
    mode http
    option  forwardfor
    server webserver1 192.168.0.10:80 check inter 3s fall 3 rise 5 weight 1
    server webserver2 192.168.0.20:80 check inter 3s fall 3 rise 5 weight 1

# 不支持动态调整权重值
# 只能动态上线和下线

3.1.2 一致性hash（consistent）

一致性哈希，当服务器的总权重发生变化时，对调度结果影响是局部的，不会引起大的变动hash（o） mod n
该hash算法是动态的，支持使用 socat等工具进行在线权重调整，支持慢启动

算法

cpp 复制代码

1、后端服务器哈希环点keyA=hash(后端服务器虚拟ip)%(2^32)
2、客户机哈希环点key1=hash(client_ip)%(2^32)        得到的值在[0---4294967295]之间，
3、将keyA和key1都放在hash环上，将用户请求调度到离key1最近的keyA对应的后端服务器

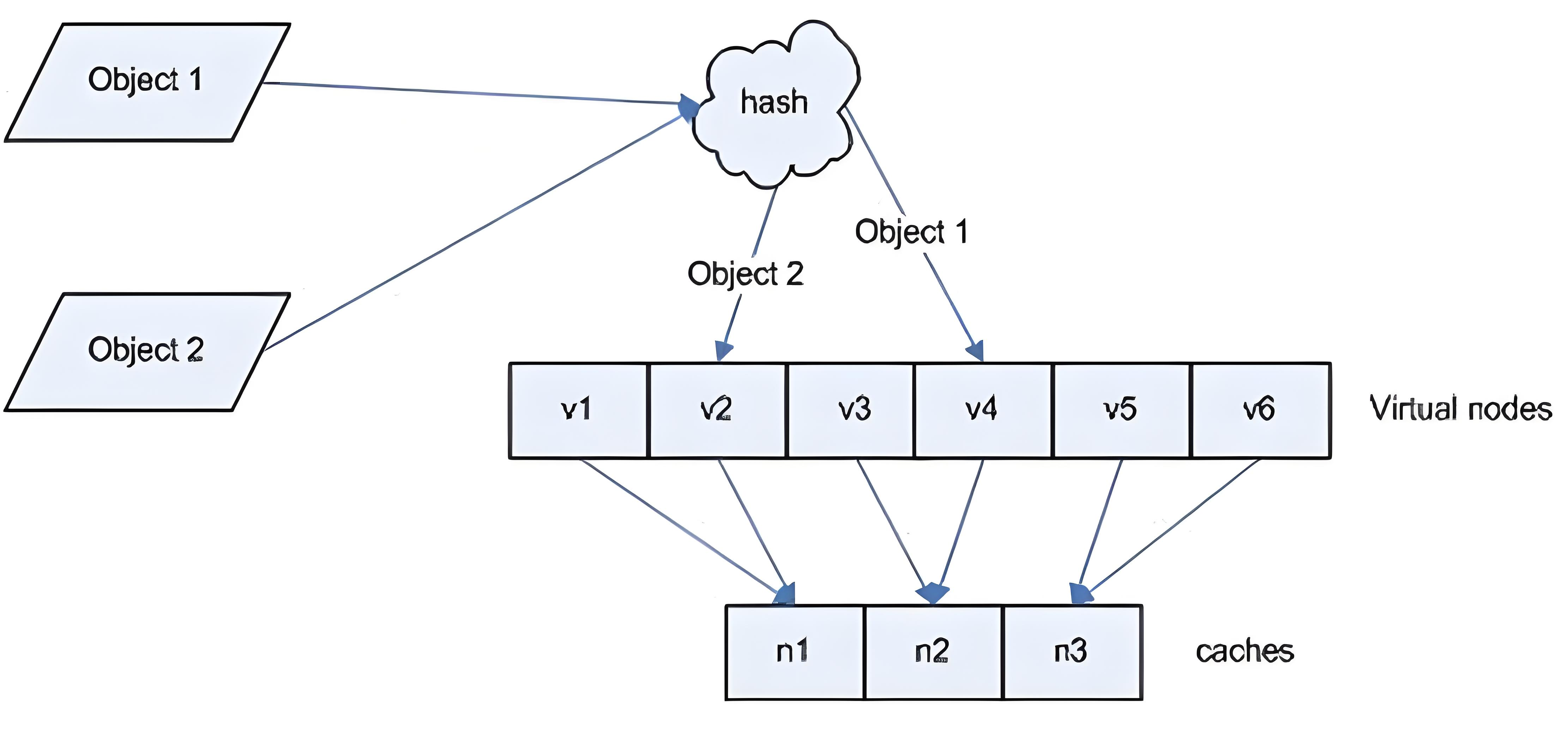

hash环偏斜问题

cpp 复制代码

增加虚拟服务器IP数量，比如：一个后端服务器根据权重为1生成1000个虚拟IP，再hash。而后端服务器权重为2则生成2000的虚拟IP，再hash,最终在hash环上生成3000个节点，从而解决hash环偏斜问题

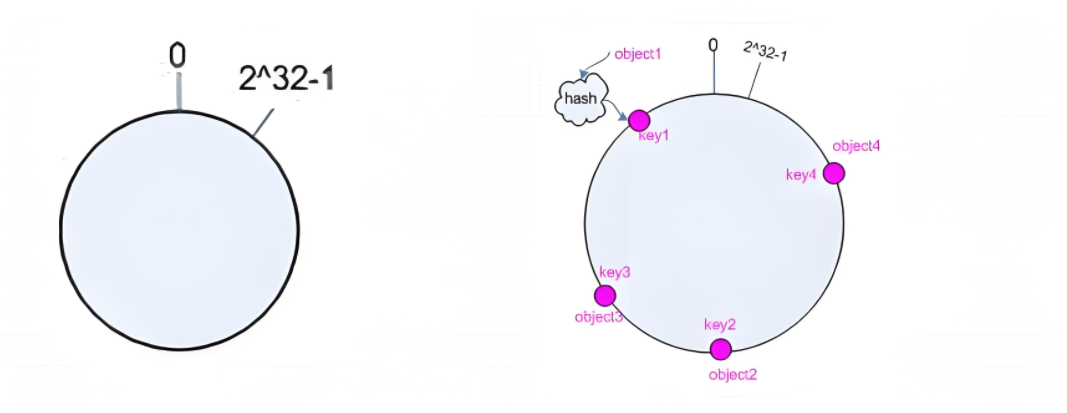

hash对象

Hash对象到后端服务器的映射关系：

一致性hash示意图

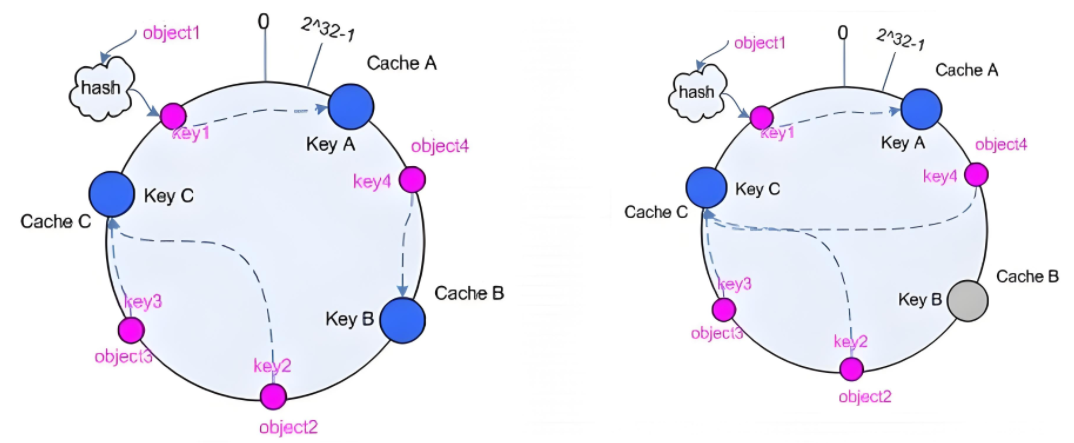

后端服务器在线与离线的调度方式

配置示例

cpp 复制代码

listen webserver-cluster-80
    bind 172.25.254.100:80
    balance source
    hash-type consistent
    mode http
    option  forwardfor
    server webserver1 192.168.0.10:80 check inter 3s fall 3 rise 5 weight 1
    server webserver2 192.168.0.20:80 check inter 3s fall 3 rise 5 weight 1

3.2 uri

基于对用户请求的URI的左半部分或整个uri做hash，再将hash结果对总权重进行取模后根据最终结果将请求转发到后端指定服务器
适用于后端是缓存服务器场景
默认是静态算法，也可以通过hash-type指定map-based和consistent，来定义使用取模法还是一致性hash

根据用户请求的 URI 进行哈希计算，确保相同 URI 的请求被发送到同一台后端服务器

**注意：**此算法基于应用层，所以只支持mode http，不支持mode tcp

cpp 复制代码

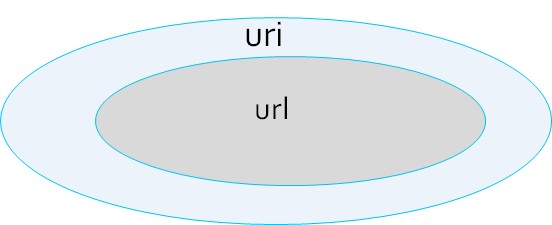

<scheme>://<user>:<password>@<host>:<port>/<path>;<params>?<query>#<frag>
左半部分：/<path>;<params>
整个uri：/<path>;<params>?<query>#<frag>

3.2.1 uri取模法配置示例

cpp 复制代码

listen webserver-cluster-80
    bind 172.25.254.100:80
    balance uri
    mode http
    server webserver1 192.168.0.10:80 check inter 3s fall 3 rise 5 weight 1
    server webserver2 192.168.0.20:80 check inter 3s fall 3 rise 5 weight 1

3.2.2 uri一致性hash配置示例

cpp 复制代码

listen webserver-cluster-80
    bind 172.25.254.100:80
    balance uri
    mode http
    hash-type consistent    # 关键参数
    server webserver1 192.168.0.10:80 check inter 3s fall 3 rise 5 weight 1
    server webserver2 192.168.0.20:80 check inter 3s fall 3 rise 5 weight 1

3.2.3 客户端访问测试

访问不同的uri，确认可以将用户同样的请求转发至相同的服务器

cpp 复制代码

# 准备测试用例
[root@Webserver2 ~]# echo 192.168.0.20-index1 > /var/www/html/index1.html
[root@Webserver2 ~]# echo 192.168.0.20-index2 > /var/www/html/index2.html
[root@Webserver2 ~]# echo 192.168.0.20-index3 > /var/www/html/index3.html

# 访问测试
[root@client ~]# curl 172.25.254.100/index.html
webserver1-192.168.0.10
[root@client ~]# curl 172.25.254.100/index1.html
192.168.0.20-index1
[root@client ~]# curl 172.25.254.100/index2.html
192.168.0.10-index2
[root@client ~]# curl 172.25.254.100/index3.html
192.168.0.20-index3

3.3 url_param

url_param对用户请求的url中的 params 部分中的一个参数key对应的value值作hash计算，并由服务器总权重相除以后派发至某挑出的服务器,后端搜索同一个数据会被调度到同一个服务器，多用于电商

通常用于追踪用户，以确保来自同一个用户的请求始终发往同一个real server

如果没有key，将按roundrobin算法

cpp 复制代码

#假设：
url = http://www.doubledragon.com/foo/bar/index.php?key=value

#则：
host = "www.doubledragon.com" url_param = "key=value"

根据 URL 中的参数进行哈希计算，确保相同参数（？后面#前面的部分）的请求被发送到同一台后端服务器

3.3.1 usl_param取模法配置示例

cpp 复制代码

listen webserver-cluster-80
    bind 172.25.254.100:80
    balance url_param name		# 注意：该处只能指定一个参数，不能指定多个，且必须指定一个
    mode http
    server webserver1 192.168.0.10:80 check inter 3s fall 3 rise 5 weight 1
    server webserver2 192.168.0.20:80 check inter 3s fall 3 rise 5 weight 1

常见参数指定：

cpp 复制代码

# 用户相关
balance url_param userid
balance url_param user_id
balance url_param uid
balance url_param customer_id

# 会话相关
balance url_param session_id
balance url_param sessionid
balance url_param sid
balance url_param token
balance url_param auth_token

# 业务相关
balance url_param order_id
balance url_param product_id
balance url_param tenant_id
balance url_param account_id

# 自定义参数
balance url_param my_custom_param
balance url_param xyz123
balance url_param anything_you_want

3.3.2 url_param一致性hash配置示例

cpp 复制代码

listen webserver-cluster-80
    bind 172.25.254.100:80
    balance url_param userid	# 注意：该处只能指定一个参数，不能指定多个，且必须指定一个
    hash-type consistent
    mode http
    server webserver1 192.168.0.10:80 check inter 3s fall 3 rise 5 weight 1
    server webserver2 192.168.0.20:80 check inter 3s fall 3 rise 5 weight 1

3.3.3 客户端访问测试

cpp 复制代码

# 相同参数会被调入到同一台主机
[root@client ~]# curl 172.25.254.100/index.html?userid=doubledragon
webserver1-192.168.0.10
[root@client ~]# curl 172.25.254.100/index.html?userid=doubledragon
webserver1-192.168.0.10
[root@client ~]# curl 172.25.254.100/index.html?userid=doubledragon
webserver1-192.168.0.10

3.4 hdr

针对用户每个http头部(header)请求中的指定信息做hash，

此处由 name 指定的http首部将会被取出并做hash计算，

然后由服务器总权重取模以后派发至某挑出的服务器，如果无有效值，则会使用默认的轮询调度。

3.4.1 hdr取模法配置示例

cpp 复制代码

listen webserver-cluster-80
    bind 172.25.254.100:80
    balance hdr(User-Agent)		# 此处指定hash的是User-Agent（浏览器/客户端类型），必须要有指定，不能省略
    mode http
    server webserver1 192.168.0.10:80 check inter 3s fall 3 rise 5 weight 1
    server webserver2 192.168.0.20:80 check inter 3s fall 3 rise 5 weight 1

常见参数指定：

cpp 复制代码

# 客户端信息
balance hdr(User-Agent)        # 浏览器/客户端类型
balance hdr(Host)              # 目标主机名
balance hdr(Referer)           # 来源页面

# 自定义业务头
balance hdr(X-User-ID)         # 用户 ID
balance hdr(X-Tenant-ID)       # 租户 ID
balance hdr(X-Session-ID)      # 会话 ID
balance hdr(X-API-Key)         # API 密钥

# 认证相关
balance hdr(Authorization)     # 认证令牌
balance hdr(Cookie)            # Cookie 信息

# 其他标准头
balance hdr(Accept-Language)   # 语言偏好
balance hdr(X-Forwarded-For)   # 客户端 IP
balance hdr(Content-Type)      # 内容类型

3.4.2 一致hash配置示例

cpp 复制代码

listen webserver-cluster-80
    bind 172.25.254.100:80
    balance hdr(User-Agent)		# 此处指定hash的是User-Agent（浏览器/客户端类型），必须要有指定，不能省略
    hash-type consistent
    mode http
    server webserver1 192.168.0.10:80 check inter 3s fall 3 rise 5 weight 1
    server webserver2 192.168.0.20:80 check inter 3s fall 3 rise 5 weight 1

3.4.3 客户端访问测试

cpp 复制代码

[root@client ~]# curl -vA "sougou" 172.25.254.100
。。。内容省略
Webserver2-192.168.0.20

[root@client ~]# curl -vA "edge" 172.25.254.100
。。。内容省略
Webserver2-192.168.0.20

[root@client ~]# curl -vA "edge" 172.25.254.100
。。。内容省略
Webserver2-192.168.0.20

[root@client ~]# curl -vA "firefox" 172.25.254.100
。。。内容省略
webserver1-192.168.0.10

四、算法总结

cpp 复制代码

#静态
static-rr--------->tcp/http
first------------->tcp/http

#动态
roundrobin-------->tcp/http
leastconn--------->tcp/http
random------------>tcp/http

#以下静态和动态取决于hash_type是否consistent source------------>tcp/http
Uri--------------->http url_param--------->http    hdr--------------->http

五、算法适用场景

cpp 复制代码

first				#使用较少
static-rr			#做了session共享的web集群
roundrobin
random
leastconn       #数据库
source

#基于客户端公网IP的会话保持
Uri--------------->http     #缓存服务器，CDN服务商，蓝汛、百度、阿里云、腾讯
url_param--------->http     #可以实现session保持
hdr							#基于客户端请求报文头部做下一步处理

【Haproxy】Haproxy的算法详解及配置

一、静态算法

1.1 static-rr：基于权重的轮询调度

1.2 first

二、动态算法

2.1 roundrobin（haproxy的默认算法）

2.2 leastconn

三、其他算法

3.1 source

3.1.1 map-base（映射哈希） 取模法

3.1.2 一致性hash（consistent）

3.2 uri

3.2.1 uri取模法配置示例

3.2.2 uri一致性hash配置示例

3.2.3 客户端访问测试

3.3 url_param

3.3.1 usl_param取模法配置示例

3.3.2 url_param一致性hash配置示例

3.3.3 客户端访问测试

3.4 hdr

3.4.1 hdr取模法配置示例

3.4.2 一致hash配置示例

3.4.3 客户端访问测试

四、算法总结

五、算法适用场景

3.1.1 map-base（映射哈希）取模法
