使用 FreeRTOS 优化 ESP32-S3 LVGL 界面刷新并实现屏幕亮度调节

在嵌入式 GUI 开发中，LVGL 是一个轻量且强大的图形库，但它需要定期调用 lv_timer_handler() 来处理屏幕刷新、触摸事件、动画等任务。如果直接在 Arduino 的 loop() 中执行耗时操作（如网络请求、文件读写），就会导致界面卡顿。借助 FreeRTOS 的多任务特性，我们可以将 LVGL 刷新任务独立出来，并绑定到专用 CPU 核心，从而保证界面流畅。本文以 ESP32-S3 为例，介绍如何创建 LVGL 刷新任务，并通过滑块动态调节屏幕亮度。

1. LVGL 工作机制与 FreeRTOS 的必要性

LVGL 是一个轮询驱动 的 GUI 库，核心函数 lv_timer_handler() 需要每隔几毫秒（通常 5ms）调用一次，以便：

刷新屏幕（将脏区域数据推送到显示器）
处理触摸/按键输入并触发事件回调
执行动画进度更新
运行内部定时器（如长按检测、滚动惯性）

在简单程序中，可以直接在 loop() 中调用：

cs 复制代码

cpp

void loop() {
    lv_timer_handler();
    delay(5);
}

但这种方式的局限性很明显：

阻塞问题 ：如果 loop() 中有耗时代码（如 WiFi.scanNetworks()），LVGL 刷新就会被推迟，界面会卡顿。
多任务冲突：无法同时处理 WiFi 连接、音频播放、传感器采集等任务。
代码维护困难：所有逻辑挤在一个循环中，耦合度高。

FreeRTOS 的解决方案：

将 LVGL 刷新、网络通信、音频播放等拆分为独立任务，互不阻塞。
利用优先级调度，确保高优先级的 GUI 任务始终流畅。
充分利用 ESP32-S3 的双核架构：将 LVGL 刷新任务固定在 Core 1，其他任务放在 Core 0，实现真正的并行处理。

2. 创建 LVGL 刷新任务（绑定 Core 1）

2.1 任务函数声明

在 main.cpp 顶部声明任务函数：

cs 复制代码

cpp

void lvgl_task(void *pt);

2.2 在 `setup()` 中创建任务

完成 LVGL、显示器、触摸初始化后，调用 ui_init() 加载 SquareLine Studio 设计的界面，然后创建 FreeRTOS 任务：

cs 复制代码

cpp

void setup() {
    Serial.begin(115200);

    // 初始化 LVGL、显示器、触摸等...
    lv_init();
    tft.begin();
    touch.begin();
    ui_init();   // 加载 SquareLine Studio 设计的界面

    // 创建 LVGL 刷新任务，绑定到 Core 1
    xTaskCreatePinnedToCore(
        lvgl_task,    // 任务函数
        "lvgl_task",  // 任务名称
        1024 * 15,    // 栈大小（15KB，LVGL 需要较大栈空间）
        NULL,         // 任务参数
        2,            // 优先级（数字越大优先级越高，GUI 建议设为 2）
        NULL,         // 任务句柄（不需要时可为 NULL）
        1             // 绑定到 Core 1（ESP32-S3 的第二个核心）
    );

    Serial.println("Setup done");
}

// loop() 可留空，所有任务由 FreeRTOS 调度
void loop() {}

2.3 实现任务函数

在任务函数中无限循环调用 lv_timer_handler()，并使用 vTaskDelay() 让出 CPU：

cs 复制代码

cpp

void lvgl_task(void *pt) {
    while (1) {
        lv_timer_handler();   // LVGL 核心刷新
        vTaskDelay(5);        // 延时 5ms 并让出 CPU 给其他任务
    }
}

关键点：

任务必须是一个永不退出的无限循环。
vTaskDelay(5) 相当于 Arduino 的 delay(5)，但不会阻塞其他任务。
栈大小根据实际需求调整，LVGL 界面复杂时可适当增加。

3. 实现屏幕亮度调节（滑块控制 PWM）

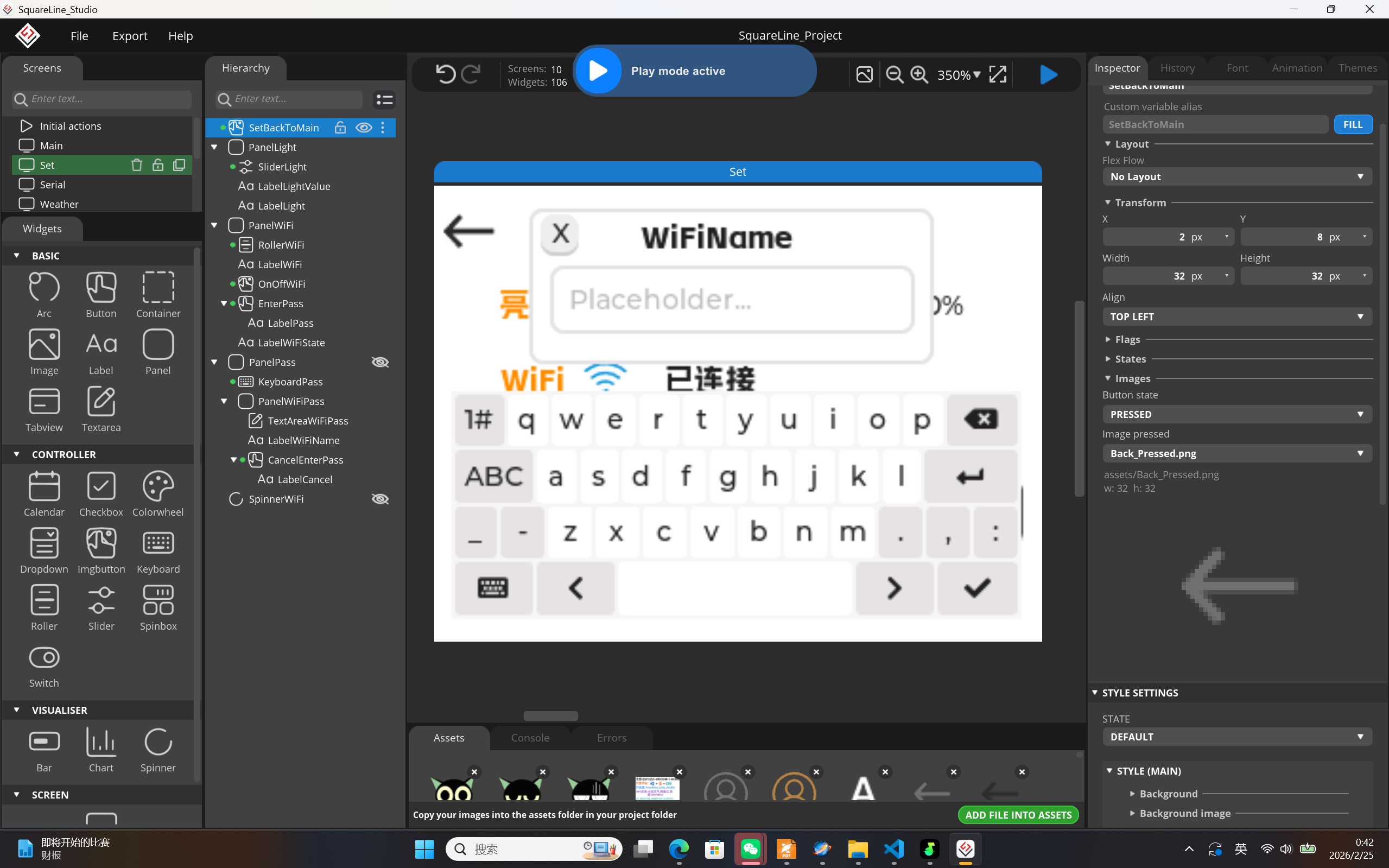

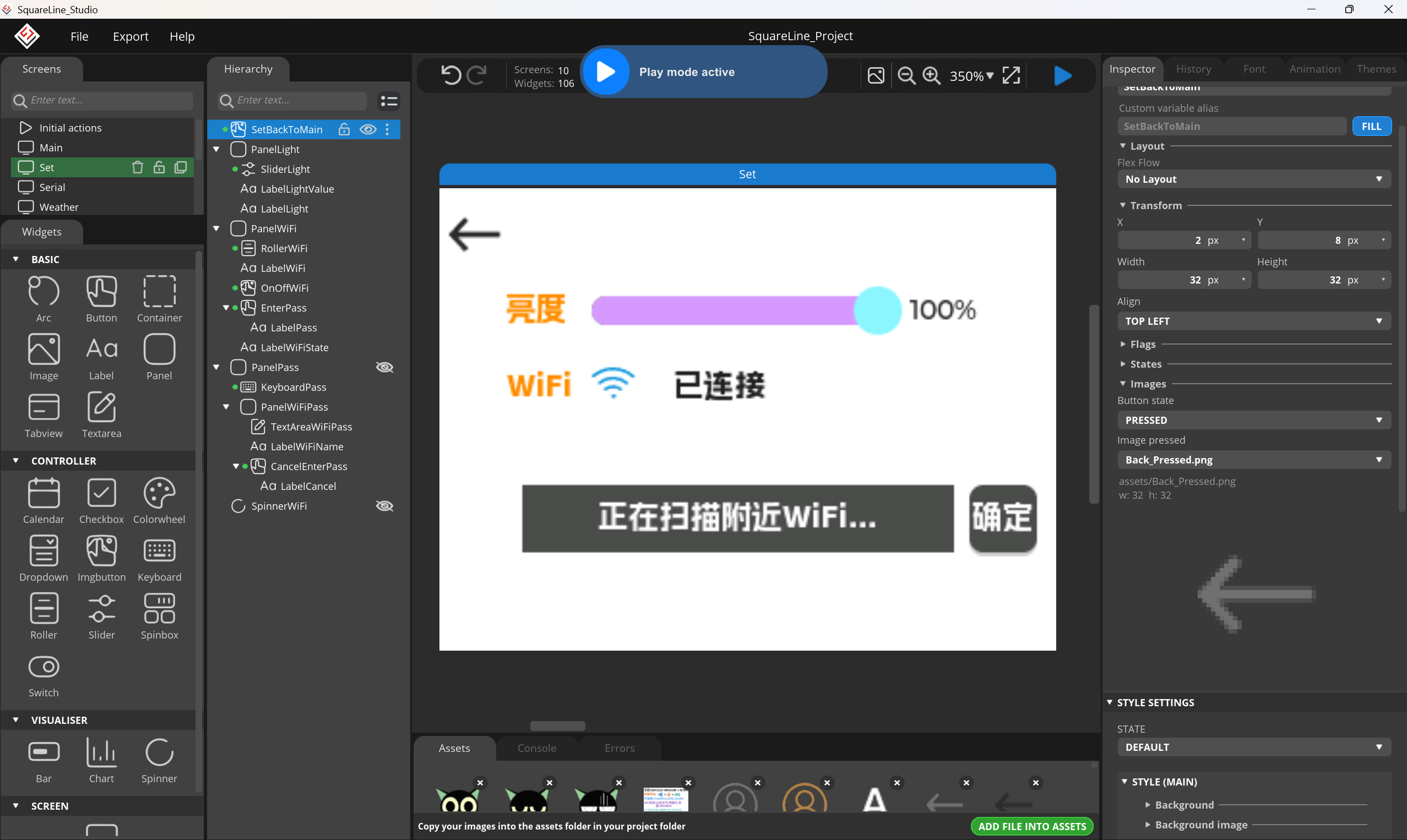

3.1 SquareLine Studio 中的设计

在 SquareLine Studio 中，我们可以在"设置"屏幕（如 ui_Set）中添加一个滑块（Slider） 和一个**标签（Label）**用于显示亮度百分比。命名约定：

滑块对象名：ui_SliderLight
显示数值的标签：ui_LabelLightValue

3.2 编写滑块事件回调

在 SquareLine Studio 生成的事件文件（如 ui_events.c 或直接在 ui.c 中）中，找到或添加滑块的事件回调函数。当滑块值变化时（LV_EVENT_VALUE_CHANGED），我们需要：

获取滑块当前值（0-100）。
更新标签文本（可用 _ui_slider_set_text_value 辅助函数）。
将亮度值转换为 PWM 占空比（0-255），通过 analogWrite 输出到背光引脚（本例中为 GPIO 16）。

示例代码（SquareLine Studio 生成的代码风格可能略有不同，但逻辑一致）：

cs 复制代码

cpp

void ui_event_SliderLight(lv_event_t * e) {
    lv_event_code_t event_code = lv_event_get_code(e);
    lv_obj_t * target = lv_event_get_target(e);

    if (event_code == LV_EVENT_VALUE_CHANGED) {
        // 更新标签显示当前亮度值（带 % 符号）
        _ui_slider_set_text_value(ui_LabelLightValue, target, "", "%");

        // 获取滑块值（0-100）并保存到全局变量
        Set.screen_light = lv_slider_get_value(target);

        // 通过 PWM 控制背光引脚（值映射到 0-255）
        if (Set.screen_light > 0) {
            analogWrite(16, Set.screen_light * 2.55);  // 2.55 = 255/100
        } else {
            analogWrite(16, 0);  // 关闭背光
        }
    }
}

3.3 全局变量 `Set` 的定义

我们需要在某个头文件（如 config.h）中定义保存亮度值的结构体，并声明全局变量：

cpp 复制代码

c

// config.h
typedef struct {
    int screen_light;   // 屏幕亮度 0-100
    // 其他设置项（如 WiFi 配置）暂时省略
} cfg_set;

extern cfg_set Set;

在对应的 .c 文件（如 config.c）中初始化：

cpp 复制代码

c

#include "config.h"
cfg_set Set = {
    .screen_light = 100,   // 默认亮度 100%
    // 其他成员初始化...
};

然后在 main.cpp 中包含该头文件即可使用 Set.screen_light。

3.4 硬件注意事项

背光引脚 ：本例中背光接在 GPIO 16，需确保该引脚支持 PWM 输出（ESP32-S3 所有 GPIO 均可通过 analogWrite 实现软件 PWM，或使用硬件 LEDC 通道）。
PWM 初始化 ：如果使用 analogWrite，通常无需额外初始化（Arduino 框架会自动处理）。但为了确保正确，可以在 setup() 中设置引脚模式：
cpp 复制代码
```
cpp

pinMode(16, OUTPUT);
```
亮度映射：滑块值范围 0-100，PWM 值范围 0-255，因此乘以 2.55。当亮度为 0 时直接输出 0 关闭背光。

4. 效果与总结

编译并烧录程序后，你会看到：

LVGL 界面流畅刷新，不受任何后台任务影响。
滑动亮度滑块时，屏幕背光实时变化，同时标签显示当前亮度百分比。
所有任务和谐共存：LVGL 刷新在 Core 1，其他任务（如未来要添加的 WiFi 扫描、音乐播放）可在 Core 0 上运行，互不干扰。

为什么要这样做？

用户体验：界面永远不卡，响应及时。
代码结构：任务分离，逻辑清晰，易于维护和扩展。
硬件潜力：充分利用双核性能，让嵌入式设备也能拥有流畅的图形交互。

5. 扩展思考

如果遇到 PWM 输出不稳定，可以改用 ESP32 的 LEDC 硬件 PWM 库，精度更高且不占用 CPU 时间。
如需保存亮度设置到非易失存储（如 Preferences），可在滑块事件中写入，并在启动时读取恢复。
后续我们将继续添加 WiFi 连接、天气更新、音乐播放等功能，并分别创建独立任务，敬请期待！
