用 Three.js 和 D3 在 Vue 中打造 3D 苏州地图

前言

地理信息可视化一直是前端领域的热门话题。传统的 2D 地图已经无法满足我们对于视觉效果和交互体验的追求，而 3D 地图则可以提供更直观、更震撼的空间认知。本文将带你从零开始，在 Vue 项目中结合 Three.js 和 D3.js 的地理投影模块，将一个普通的 GeoJSON 文件转化为可交互的 3D 挤出地图，并支持旋转、缩放等操作。最终效果是一个具有立体感和边缘高亮的苏州各区地图。

本文所有代码均基于 Vue 3 + Three.js + d3-geo 实现，你可以直接复制代码运行体验。

原理：从经纬度到 3D 几何体

要将平面地图"立"起来，我们需要解决两个核心问题：

坐标转换 ：地理坐标（经纬度）无法直接在 Three.js 的笛卡尔坐标系中使用。我们需要使用地图投影（如墨卡托投影）将经纬度转换为平面上的 x、y 坐标。这里我们选择 D3.js 提供的 geoMercator 投影，它可以精确地将球面坐标映射到平面，并且可以通过 center 和 scale 参数将地图定位到场景中心。
三维挤出 ：有了平面轮廓后，我们可以利用 Three.js 的 ExtrudeGeometry 将平面形状挤出厚度，从而形成立体感。挤出的几何体可以赋予半透明的材质，使其看起来像一块块漂浮的玻璃板。同时，为了增强轮廓的清晰度，我们还可以在边缘绘制线条，让每个区域的分界更加明显。

整个流程可以概括为：

加载 GeoJSON → 解析几何类型（Polygon/MultiPolygon）→ 投影坐标 → 创建 Shape → 挤出 Mesh → 添加边缘 Line。

技术教程

1. 环境准备

首先创建一个 Vue 3 项目（如果你还没有），然后安装必要的依赖：

bash

复制代码

npm install three d3-geo

注意：d3-geo 是 D3 的地理投影模块，我们只需要它，无需安装整个 D3。

2. 基础场景搭建

在 Vue 组件中，我们先初始化 Three.js 的核心组件：场景、相机、渲染器、轨道控制器。相机使用透视相机，并设置一个较远的初始位置（比如 z=300），以便后续加载的地图能够完整显示。

为了让画面更清晰，我们关闭阴影，限制像素比，并设置深色背景以减少视觉闪烁。

javascript

ini 复制代码

import * as THREE from 'three';
import { OrbitControls } from 'three/addons/controls/OrbitControls.js';

const scene = new THREE.Scene();
scene.background = new THREE.Color(0x1a1a1a);

const camera = new THREE.PerspectiveCamera(75, window.innerWidth / window.innerHeight, 1, 10000);
camera.position.set(0, 0, 300);
camera.lookAt(0, 0, 0);

const renderer = new THREE.WebGLRenderer({ antialias: true });
renderer.setSize(window.innerWidth, window.innerHeight);
renderer.setPixelRatio(Math.min(window.devicePixelRatio, 2));
renderer.shadowMap.enabled = false; // 关闭阴影
document.body.appendChild(renderer.domElement);

const controls = new OrbitControls(camera, renderer.domElement);
controls.update();

3. 加载并解析 GeoJSON

GeoJSON 是一种常用的地理数据格式。我们准备了一份苏州市区的 GeoJSON 文件（可以在网上寻找或自行制作），其中包含了各区（姑苏区、虎丘区、吴中区等）的边界坐标。由于网络请求可能失败，我们添加了错误处理，并使用默认多边形作为备用。

javascript

lua 复制代码

async function loadGeoJSON() {
  try {
    const response = await fetch('/苏州市区.geojson');
    const geojson = await response.json();
    processGeoJSON(geojson);
  } catch (error) {
    console.error('加载失败，使用默认数据', error);
    const defaultGeoJSON = {
      type: "FeatureCollection",
      features: [{
        type: "Feature",
        properties: { name: "默认区域" },
        geometry: {
          type: "Polygon",
          coordinates: [[[-10, -10], [10, -10], [10, 10], [-10, 10], [-10, -10]]]
        }
      }]
    };
    processGeoJSON(defaultGeoJSON);
  }
}

4. 投影转换

在 processGeoJSON 中，我们需要遍历每一个 Feature，根据几何类型（Polygon 或 MultiPolygon）提取坐标环。使用 D3 的墨卡托投影将经纬度转换为平面坐标：

javascript

ini 复制代码

import { geoMercator } from 'd3-geo';

const projection = geoMercator()
  .center([120.41453, 31.342948]) // 苏州市中心经纬度
  .translate([0, 0])
  .scale(10000);

center 设置地图中心点，scale 控制缩放比例，translate 偏移设为 [0,0] 意味着投影后的坐标原点位于 (0,0)，这样我们可以直接将坐标用于 Three.js。

5. 绘制挤出几何体

对于每一个坐标环（多边形轮廓），我们创建一个 THREE.Shape，然后通过 ExtrudeGeometry 挤出厚度。这里我们使用半透明的黄色材质，并开启一定的透明度，让内部结构隐约可见。

javascript

ini 复制代码

function drawExtrudeMesh(polygon, districtName) {
  const shape = new THREE.Shape();
  polygon.forEach((point, index) => {
    const [x, y] = projection(point);
    if (index === 0) shape.moveTo(x, y);
    else shape.lineTo(x, y);
  });

  const extrudeSettings = {
    depth: 10,
    bevelEnabled: false,
    steps: 1
  };

  const geometry = new THREE.ExtrudeGeometry(shape, extrudeSettings);
  const material = new THREE.MeshBasicMaterial({
    color: 'yellow',
    transparent: true,
    opacity: 0.5
  });
  return new THREE.Mesh(geometry, material);
}

注意：这里的 depth 控制挤出高度，可以根据视觉效果调整。

6. 添加边缘线条

为了区分不同区域并增强轮廓，我们在每个多边形边缘绘制一条线。线条的 z 坐标稍微抬高（比如设为 9），使其浮在挤出体的上方，避免被遮挡。

javascript

arduino 复制代码

function lineEdge(polygon) {
  const points = polygon.map(point => {
    const [x, y] = projection(point);
    return new THREE.Vector3(x, y, 9);
  });
  const geometry = new THREE.BufferGeometry().setFromPoints(points);
  const material = new THREE.LineBasicMaterial({ color: 'yellow' });
  return new THREE.Line(geometry, material);
}

7. 处理 MultiPolygon

GeoJSON 中可能存在 MultiPolygon（多个多边形构成一个区域）。我们需要递归处理，将每个子多边形分别转为 Mesh 和 Line。

javascript

ini 复制代码

if (feature.geometry.type === 'MultiPolygon') {
  coordinates.forEach(coordinate => {
    coordinate.forEach(rows => {
      map.add(drawExtrudeMesh(rows, districtName));
      map.add(lineEdge(rows));
    });
  });
} else if (feature.geometry.type === 'Polygon') {
  coordinates.forEach(rows => {
    map.add(drawExtrudeMesh(rows, districtName));
    map.add(lineEdge(rows));
  });
}

将所有生成的物体添加到一个 THREE.Object3D（即 map）中，最后将这个组添加到场景。

8. 添加辅助和光照

为了让空间感更强，我们添加了坐标轴辅助线，并设置环境光（虽然 MeshBasicMaterial 不需要光照，但为了扩展性保留）。

javascript

ini 复制代码

const axes = new THREE.AxesHelper(700);
scene.add(axes);

const light = new THREE.AmbientLight(0xffffff);
scene.add(light);

9. 启动动画循环

最后，在数据加载完成后启动动画循环，不断渲染场景。

javascript

scss 复制代码

async function init() {
  await loadGeoJSON();
  animate();
}

function animate() {
  requestAnimationFrame(animate);
  renderer.render(scene, camera);
}

init();

10. 完整代码整合

将上述所有片段整合到一个 Vue 组件的 <script setup> 中，即可得到一个完整的 3D 地图应用。记得将 GeoJSON 文件放置在 public 目录下。

效果预览与优化方向

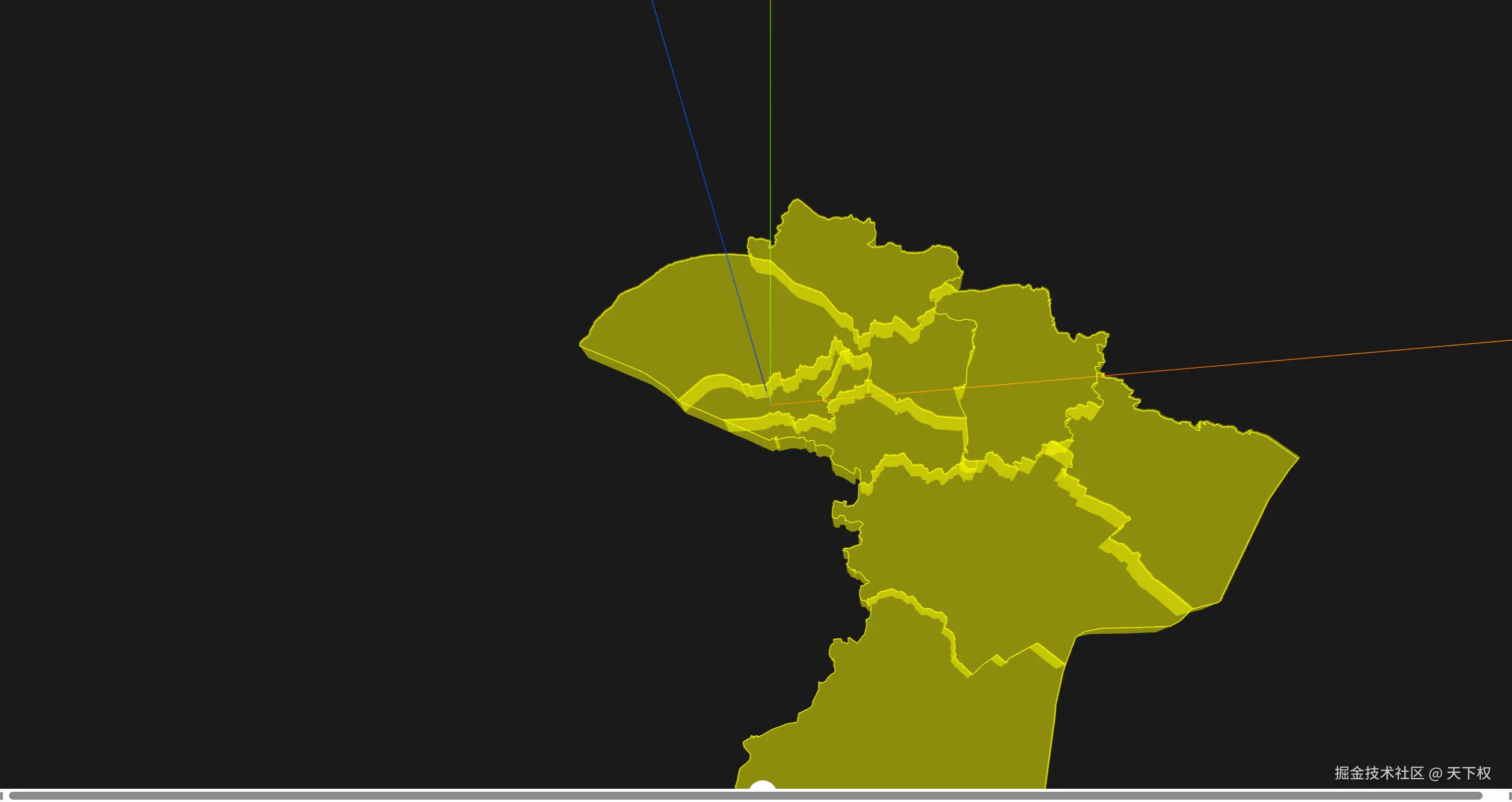

运行项目后，你会看到一个悬浮在黑暗空间中的黄色半透明苏州地图，每个区都有清晰的边缘线条，你可以使用鼠标旋转、缩放查看各个角度。

下章优化点：

为不同区域赋予不同颜色，提高辨识度。
添加鼠标悬停效果，高亮当前区域并显示名称。
加入底图或街道标签，丰富信息层次。
使用 ShaderMaterial 实现发光边缘等特效。
添加飞线效果
