基于深度学习的医学图像分割系统：架构设计、实现与优化分析
摘要
医学图像分割是计算机辅助诊断（CAD）系统的核心环节，其目的是将医学影像中的感兴趣区域（ROI）与背景及其他组织精确区分开来。随着卷积神经网络（CNN）的发展，尤其是全卷积网络（FCN）的提出，语义分割技术在医学领域的应用取得了突破性进展。U-Net作为一种经典的编码器-解码器结构，因其在小样本数据下的优异表现，成为了生物医学图像分割的事实标准。本文旨在深入剖析一个基于PyTorch框架构建的医学图像分割系统的完整工程实现。该系统不仅集成了经典的U-Net模型，还引入了注意力机制（Attention U-Net），并构建了涵盖数据预处理、模型训练、验证评估及推理可视化的全流程解决方案。通过对核心代码的解析，本文详细阐述了系统在数据增强、损失计算、多类别处理以及特定医学影像（如CT）预处理方面的具体策略，为相关领域的工程实践提供了详实的技术参考。
1. 引言
在现代医疗影像分析中，从CT（计算机断层扫描）、MRI（磁共振成像）等复杂背景中精准提取病灶或器官轮廓，对于疾病的早期筛查、治疗规划及预后评估至关重要。传统的图像分割方法依赖于阈值分割、边缘检测或区域生长等算法，这些方法在面对医学图像中常见的噪声、低对比度及模糊边界时，往往显得力不从心。

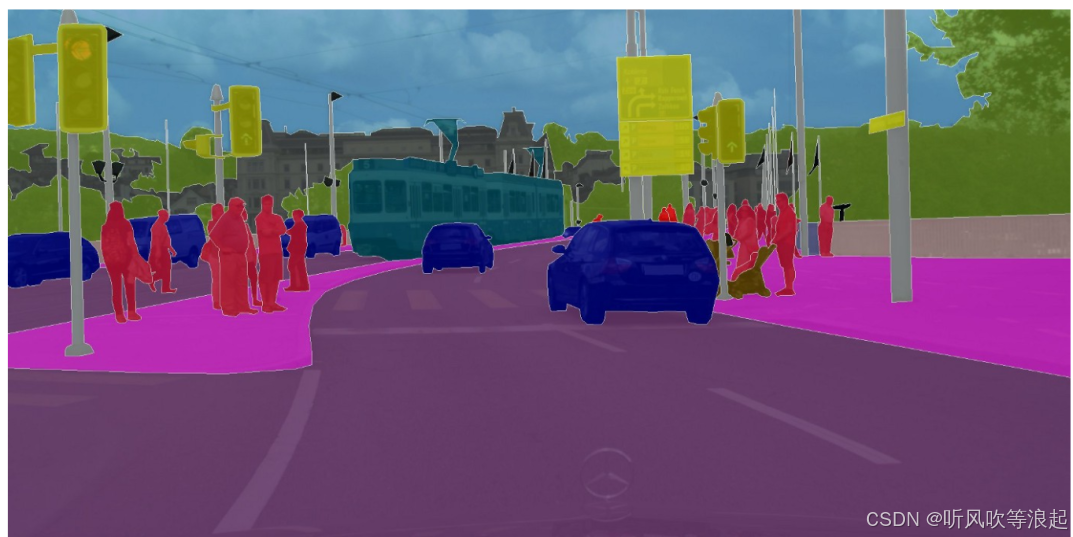

深度学习，特别是监督学习中的语义分割技术，通过端到端的学习方式，能够自动提取图像的深层特征，极大地提升了分割的精度和鲁棒性。U-Net网络由Ronneberger等人于2015年提出，专为生物医学图像设计，其独特的"U"型结构通过跳跃连接（Skip Connection）将编码器的高分辨率特征与解码器的语义特征融合，有效解决了下采样导致的空间信息丢失问题。
本文所分析的系统是一个功能完备的医学图像分割工程框架。该框架不仅实现了U-Net及其变体Attention U-Net，还针对实际工程需求，设计了灵活的数据加载机制、自动化的类别统计模块以及针对CT影像的窗宽窗位处理功能。本文将从系统架构、核心组件实现、训练策略及推理部署四个维度对该系统进行深度剖析。
2. 系统架构与核心组件
该系统采用模块化设计，主要由数据处理模块（dataset.py）、模型定义模块（model.py）、工具与评估模块（utils.py）、训练控制模块（train.py）以及推理模块（predict.py）组成。这种分层架构保证了代码的高内聚、低耦合，便于后续的维护与扩展。
2.1 数据处理与增强（Dataset Module）
数据是深度学习的基石。在dataset.py中，系统定义了MyDataset类继承自PyTorch的Dataset。该模块的设计充分考虑了医学图像的特殊性。
首先，系统实现了自动化的标签映射机制。在医学分割任务中，标签通常以灰度图像的形式存在，不同的灰度值代表不同的组织类别。代码中通过读取grayList.txt文件（由utils.py中的compute_gray函数生成），将图像中离散的灰度值重新映射为连续的类别索引（0, 1, 2...）。这一过程对于多分类交叉熵损失函数（CrossEntropyLoss）至关重要，因为该损失函数要求类别标签必须是连续的非负整数。
其次，针对CT影像，系统引入了窗宽窗位（Windowing）技术。CT值（Hounsfield Unit, HU）的范围通常很大（-1000到+3000），但人眼或算法关注的组织（如软组织）仅占其中一小段。代码中通过设定窗位（Window Level, WL=40）和窗宽（Window Width, WW=400），将原始像素值裁剪并归一化到区间。这一预处理步骤显著增强了目标组织与背景的对比度，有助于模型学习。
在数据增强方面，MyDataset实现了基于概率的随机翻转（Random Flip），包括水平翻转和垂直翻转。虽然该实现相对基础（仅包含翻转），但它遵循了图像与其掩码（Mask）同步变换的原则，保证了数据的一致性。对于更复杂的任务，此处可扩展为旋转、弹性变形或色彩抖动等操作。
2.2 模型架构设计（Model Module）
model.py文件定义了系统的神经网络核心。系统提供了两种架构选择：标准的U-Net和带有注意力门（Attention Gate）的AttU-Net。
标准的U-Net由收缩路径（Contracting Path）和扩展路径（Expansive Path）组成。收缩路径通过重复的3x3卷积（Conv-BN-ReLU）和2x2最大池化操作，提取图像的上下文信息，同时将特征图尺寸减半，通道数加倍。扩展路径则通过上采样（Upsampling）和卷积操作恢复空间分辨率，并通过跳跃连接将对应层的编码器特征图拼接（Concatenate）进来。这种结构在保留语义信息的同时，恢复了精细的定位信息。
AttU-Net在U-Net的基础上引入了注意力机制。在解码器的上采样阶段，AttU-Net插入了Attention_block。该模块接收来自下一层的门控信号（Gating Signal, g g g）和来自编码器的特征图（ x x x）。通过一系列卷积和非线性变换，计算出一个注意力系数矩阵（ ψ \psi ψ），该矩阵通过学习自动抑制背景区域的响应，仅保留与当前任务相关的特征。公式表达为：
α = softmax ( W g g + W x x ) \alpha = \text{softmax}(W_g g + W_x x) α=softmax(Wgg+Wxx)
Output = α ⊗ x \text{Output} = \alpha \otimes x Output=α⊗x
其中， W g W_g Wg和 W x W_x Wx是可学习的权重矩阵， ⊗ \otimes ⊗表示逐元素乘法。这种机制使得模型在处理大尺寸医学图像时，能更专注于病灶区域，提高了分割的准确性。
2.3 评估与工具库（Utils Module）
utils.py是系统的"瑞士军刀"，包含了设备管理、指标计算、目录创建及可视化功能。其中最核心的部分是ConfusionMatrix类。该类在GPU上直接构建混淆矩阵，避免了数据在CPU和GPU之间的频繁传输，提高了计算效率。
系统计算了包括像素准确率（Pixel Accuracy）、精确率（Precision）、召回率（Recall）、F1分数、Dice系数（Dice Coefficient）以及交并比（IoU）在内的多种指标。其中，Dice系数在医学分割中尤为重要，因为它对样本不平衡（即背景像素远多于前景像素）具有很好的鲁棒性。Dice系数的计算公式为：
Dice = 2 ∣ X ∩ Y ∣ ∣ X ∣ + ∣ Y ∣ \text{Dice} = \frac{2|X \cap Y|}{|X| + |Y|} Dice=∣X∣+∣Y∣2∣X∩Y∣
其中， X X X为预测结果， Y Y Y为真实标签。
此外，compute_gray函数展示了系统对数据集的自适应能力。在训练开始前，该函数会遍历训练集的所有掩码图像，统计存在的唯一灰度值，并据此确定模型的输出类别数。这种设计使得系统无需硬编码类别数量，即可适应不同的分割任务（如二分类、多分类）。
3. 训练策略与优化流程
train.py文件控制着整个训练流程。系统采用了严谨的工程实践，包括日志记录、学习率调度和模型检查点保存。
3.1 训练配置与初始化
系统使用argparse库管理超参数，允许用户通过命令行灵活配置模型类型（U-Net或AttU-Net）、批量大小（Batch Size）、学习率（Learning Rate）、训练轮次（Epochs）以及图像尺寸等。这种设计使得代码具有极高的复用性，无需修改源码即可进行不同的实验配置。
训练开始时，mkdir函数会清理旧的运行结果并创建新的目录结构（如runs/weights用于保存模型，runs用于保存日志和图表），确保实验环境的整洁。
3.2 优化器与学习率调度
在优化器选择上，系统采用了AdamW（Adam with Weight Decay Fix）。相比于标准的Adam优化器，AdamW将权重衰减与梯度更新解耦，通常能获得更好的泛化性能。系统设置的权重衰减（Weight Decay）为0.01，有助于防止过拟合。
学习率调度策略采用了余弦退火（Cosine Annealing）。学习率 l r lr lr随训练轮次 t t t按余弦函数形式从初始值 l r i n i t lr_{init} lrinit逐渐下降到最终值 l r f i n a l lr_{final} lrfinal（由参数lrf控制）：
l r t = l r f i n a l + 1 2 ( l r i n i t − l r f i n a l ) ( 1 + cos ( T c u r T m a x π ) ) lr_t = lr_{final} + \frac{1}{2}(lr_{init} - lr_{final})(1 + \cos(\frac{T_{cur}}{T_{max}}\pi)) lrt=lrfinal+21(lrinit−lrfinal)(1+cos(TmaxTcurπ))
这种策略允许模型在训练初期以较大的步长快速收敛，在后期以较小的步长在损失函数的平坦区域精细搜索，有助于找到更优的局部极小值。
3.3 损失函数与训练循环
系统使用多分类交叉熵损失（CrossEntropyLoss）作为优化目标。在每个训练轮次（Epoch）中，系统交替进行训练（Train）和验证（Validation）。在训练阶段，模型处于train模式，开启Dropout和BatchNorm的统计更新；在验证阶段，模型处于eval模式，关闭Dropout，并使用验证集评估模型的泛化能力。
为了防止过拟合，系统实现了早停（Early Stopping）的逻辑变体：仅当验证集的mIoU（平均交并比）达到历史最高时，才保存模型权重（best.pth）。同时，系统会记录最后一个轮次的权重（last.pth）。这种策略确保了最终获得的模型是在验证集上表现最好的模型，而非仅仅是训练轮次最多的模型。
3.4 可视化与监控
系统集成了强大的可视化功能。plt_loss_iou_dice函数实时绘制训练损失、验证损失、mIoU和mDice的变化曲线。plot_lr_decay则监控学习率的衰减过程。这些图表对于诊断训练过程（如判断是否欠拟合或过拟合）至关重要。此外，plot函数在训练开始前展示预处理后的数据样本，帮助开发者验证数据加载和增强逻辑的正确性。
4. 推理与部署应用
predict.py模块负责将训练好的模型应用于实际场景。该模块的设计考虑了结果的可视化和后处理需求。
4.1 推理流程
推理流程首先加载训练好的权重文件（.pth），并将模型置于评估模式。对于输入图像，系统执行与训练时一致的预处理步骤（如Resize、归一化、CT窗宽窗位处理），确保输入分布的一致性。
4.2 结果后处理与可视化
预测完成后，系统不仅输出分割掩码，还实现了draw_image函数将分割结果叠加在原图上。该函数利用OpenCV的findContours提取分割边界的轮廓，并使用不同颜色填充和绘制边界线。这种可视化方式直观地展示了模型的分割效果，便于医生或研究人员进行定性分析。
此外，系统将预测的类别索引重新映射回原始的灰度值（gray[i]），并将结果保存为标准的图像格式。这种设计保证了输出结果与原始数据集格式的兼容性，方便后续进行进一步的分析或导入其他系统。
5. 系统特性与工程亮点分析
综合审视整个代码库，该系统展现了以下几个显著的工程亮点：
5.1 高度的自适应性
系统通过compute_gray函数自动探测数据集的类别数，通过参数解析自动配置模型结构。这种"数据驱动"的设计模式，使得同一套代码可以无缝切换于不同的医学分割数据集（如ISIC皮肤癌数据集、CHAOS器官分割数据集等），极大地降低了迁移成本。
5.2 针对医学影像的特异性优化
并非所有图像都是RGB三通道的。代码中对CT影像的窗宽窗位处理（Windowing）体现了对医学成像物理原理的深刻理解。这一简单的预处理步骤，往往能比复杂的网络结构调整带来更显著的性能提升。
5.3 严谨的评估体系
系统没有止步于简单的损失值监控，而是构建了包含混淆矩阵、Dice、IoU、Precision、Recall在内的完整评估体系。特别是对混淆矩阵的GPU加速计算，显示了开发者对训练效率的关注。
5.4 清晰的日志与可视化
系统将训练参数、超参数、指标曲线及样本图像全部保存在runs目录下，并生成JSON格式的日志文件。这种透明化的实验记录方式，符合现代深度学习工程的最佳实践，便于复现实验结果和进行A/B测试。
6. 潜在的改进方向
尽管该系统已经具备了很高的工程水准，但在实际应用中仍有进一步优化的空间：
- 数据增强的扩展：当前的数据增强仅包含翻转。在医学图像分割中，引入旋转、缩放、弹性变形（Elastic Deformation）以及基于颜色的增强（如CLAHE）通常能进一步提升模型的鲁棒性。
- 损失函数的优化：虽然交叉熵损失是标准选择，但在类别极度不平衡的情况下（如微小肿瘤分割），结合Dice Loss或Focal Loss可能会获得更好的效果。
- 模型架构的更新：虽然U-Net和AttU-Net是经典模型，但近年来Transformer架构（如Swin-Unet）或ConvNeXt架构在长距离依赖建模上表现优异，可以作为未来的升级方向。
- 推理加速 ：在
predict.py中，目前的实现是单张图像处理。对于批量推理任务，可以引入TorchScript或ONNX格式，并结合TensorRT进行加速，以满足临床实时性的要求。
7. 结论
本文通过对一套完整的医学图像分割代码库的深度解析，展示了从数据预处理、模型构建、训练优化到推理可视化的全流程工程实现。该系统不仅实现了U-Net和Attention U-Net等经典算法，更重要的是，它通过模块化的设计、针对CT影像的特异性预处理以及完善的评估体系，构建了一个健壮、灵活且易于复用的深度学习框架。该系统不仅适用于学术研究，也为工业级的医学影像辅助诊断系统的开发提供了坚实的技术基础。通过本文的分析，我们不仅理解了代码的逻辑，更深入体会了在医学图像分割领域，工程实现细节（如数据增强、预处理、评估指标）对最终模型性能的决定性影响。
