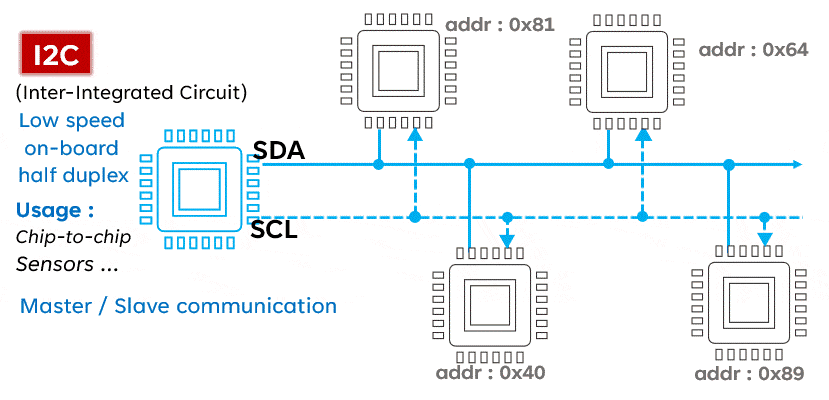

本文主要介绍I2C协议及其Master的实现，两端通信中的主从过程如下：
一、FPGA开发低速通信方式
FPGA开发板使用的低速通信协议主要有UART、I2C、CAN、SPI，根据板卡原理图中协议接口的位置不同，实现方式主要有以下几种：
1.1 、外设位于Zynq的PS侧
当上述协议的IO位于ARM**，原理图中位置可为PS端的MIO或者EMIO。**
****直接使用片内硬核，vitis/eclipse嵌入式开发即可，开发便捷简单。只是PS端专用IO较少。
1.2 、外设位于Zynq的PL侧
当上述协议的IO位于PL**，原理图中位置可选用的PIN很多。实现方式有2中：**
1、RTL编码实现，常用verilog/Systemverilog/VHDL
2、利用片内硬核**，通过EMIO、GPIO方式，vitis/eclipse嵌入式开发即可**
1.3 、外设位于FPGA侧
当上述协议的IO位于纯FPGA**，原理图中位置可选用的PIN很多。实现方式有2中：**
1、RTL编码实现，常用verilog/Systemverilog/VHDL
2、利用软核MicroBlaze或者Nios**，vitis/eclipse嵌入式开发即可**
二、I2C通信
2.1 、I2C总线
I2C 即Inter-Integrated Circuit(集成电路总线）是由Philips 半导体公司设计出来的一种简单、双向、二线制总线标准。多用于主机和从机在数据量不大且传输距离短的场景下的主从通信。主机启动总线，并产生时钟用于数据传输，
控制总线的访问状态、产生START和STOP条件。
I2C 总线由数据线SDA 和时钟线SCL 构成通信线路，既可用于发送数据，也可接收数据。在主从间进行双向数据传输，数据的传输速率在标准模式下可达100Kbps，在快速模式下可达400Kbps，在高速模式下可达3.4Mbps。各种被控器件均并联在总线上，通过器件地址（SLAVE ADDR，各类I2C器件手册中都有相关规定）识别。

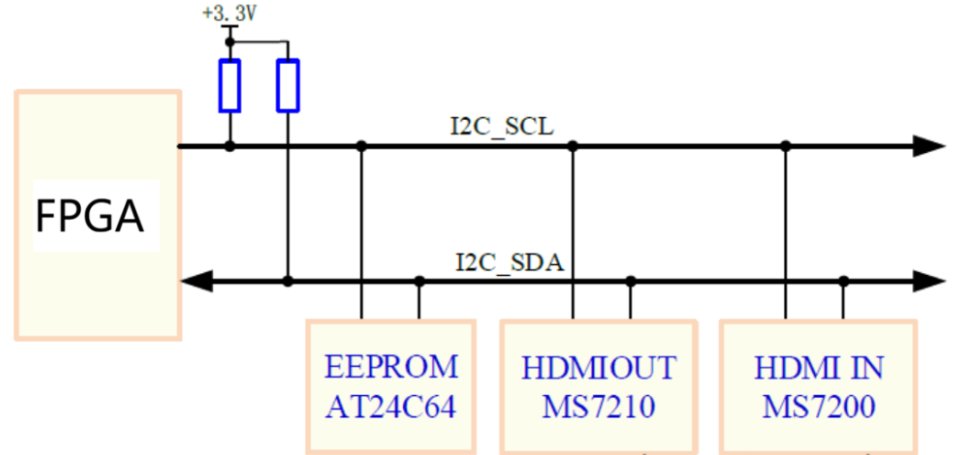

比如某开发板中的I2C 总线物理拓扑结构如下图所示，其中3款示例芯片都是I2C配置接口（所有的I2C外设按照其手册，并在电路上设计成不同地址）。
I2C 器件一般采用开漏结构与总线相连，所以I2C_SCL 和I2C_SDA 均需接上拉电阻；当总线空闲时，这两条线路都处于高电平状态，当连到总线上的任一器件输出低电平，都将使总线拉低。
2.2 、I2C通信过程
常用的I2C设备，设备地址一般为7位，寄存器/数据地址一般为8bit或16bit，访问的数据为8bit。

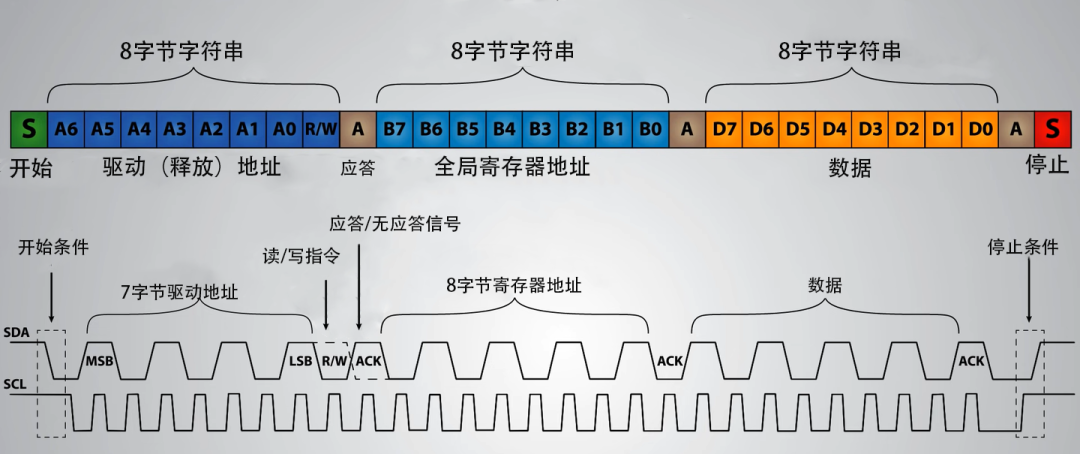

以一个7位从设备地址为例，对8位寄存器写入1字节的通信过程如下图所示：
上图的I2C写通信过程如下：
先是总线处于空闲状态，主机发起通信，然后发送从机的器件地址；从机设备收到其匹配地址后提供响应ACK，然后主机发送寄存器地址，匹配的从机提供响应ACK，主机发送写入寄存器的数据，匹配的从机提供响应ACK，最后主机提供一个停止信号，总线进入空闲状态。
2.2.1、空闲状态
总线空闲状态为：SCL一直处于高电平，同时SDA也一直处于高电平。
2.2.2、起始标志
通信开始的标志：主机发起，当SCL为高电平时，SDA从高电平跳变为低电平；总线上的从机设备收到该跳变则知道通信开始。
2.2.3 、从设备寻址
在起始阶段后，主机传送的第一个字节内容为7bit的从设备地址+1bit的读/写标志。
图中R/W=0表示主机发起写操作，R/W=1表示主机发起读操作。
2.2.4 、数据传输阶段（寄存器地址及内容）
数据传输遵循从MSB开始到LSB结束；
数据SDA变化只能在时钟SCL低电平时进行；
在时钟SCL高电平期间数据SDA必须保持稳定；
2.2.5、应答阶段
每传输完一个内容（地址/寄存器/数据）（8位或者16位），对端（主机或从机）在对应的第9（每字节结束）个时钟周期通过SDA线给出反馈。
对应时钟周期内SDA应答内容，为0表示数据成功接收，为1表示接收失败或数据传输结束。
2.2.6、结束标志
通信结束的标志：主机发起，当SCL为高电平时，SDA从低电平跳变为高电平。
2.3、I2C使用事项
在使用I2C外设时需要注意具体设备的存储寄存器地址长度、读写（连续/单次）过程。
2.3.1、设备地址
有些设备的地址是固定的，有些设备的地址包含固定部分和可配置部分，对于板卡中总线上挂了多个I2C外设的场景，原理图及开发时要设计为I2C外设的地址互不相同。
2.3.2、寄存器地址
不同器件的寄存器读写性不同，有些内容对于主机而言只能读操作，有些内容对于主机即可进行读也可写操作。
此外，不同的外设其寄存器地址长度也不相同，与其存储空间大小有关；比如常见EEPROM的为8bit寄存器地址，也有13bit的寄存器地址。对于地址寄存器地址超过8bit的，在寻址阶段要用16个SCL周期传输地址，并在每字节后穿插应答阶段。

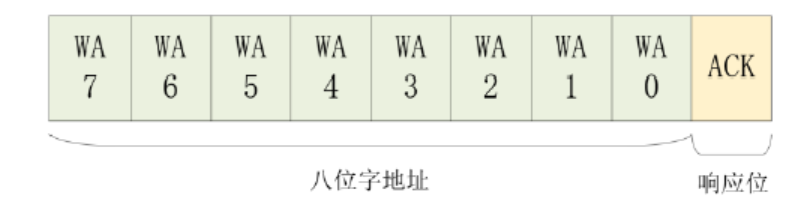

对于8bit寄存器地址：

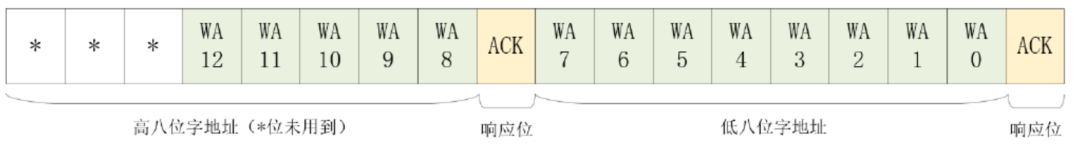

对于多字节寄存器地址：
2.3.3、I2C单字节写
对于I2C单字节写时序如下图：
（1）主机产生并发送起始信号到从机，随后发送器件地址，读写控制位设置为低电平，表示对从机进行写数据操作。
（2）从机接收到写控制指令后，回传应答信号，如果从机没有应答则会输出I2C 通信错误信号，如果主机接收到应答信号，就开始寄存器地址的写入。根据器件类型（寄存器地址长度），若为双字节地址，先向从机写入高8 位地址，且高位在前低位在后；待接收到从机回传的应答信号，再写入低8 位地址，且高位在前低位在后，双字节字地址写入完成后执行步骤（4）；若为单字节地址跳转到步骤（3）；
（3）按高位在前低位在后的顺序写入单字节存储地址，单字节字地址写入完成后执行步骤（4）；
（4）字地址写入完成，主机接收到从机回传的应答信号后，开始单字节数据的写入；
（5）单字节数据写入完成，主机接收到应答信号后，向从机发送停止信号，单次写（字节写）完成。
2.3.4、I2C连续写

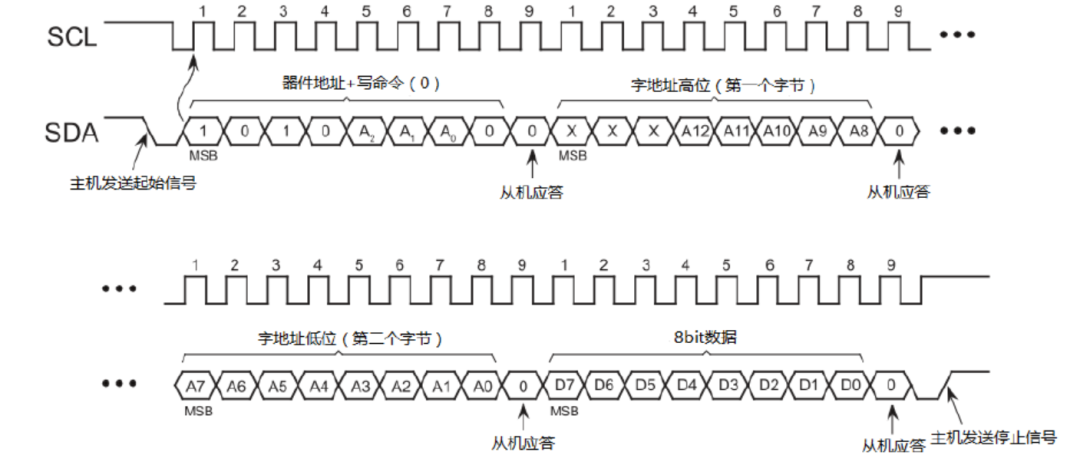

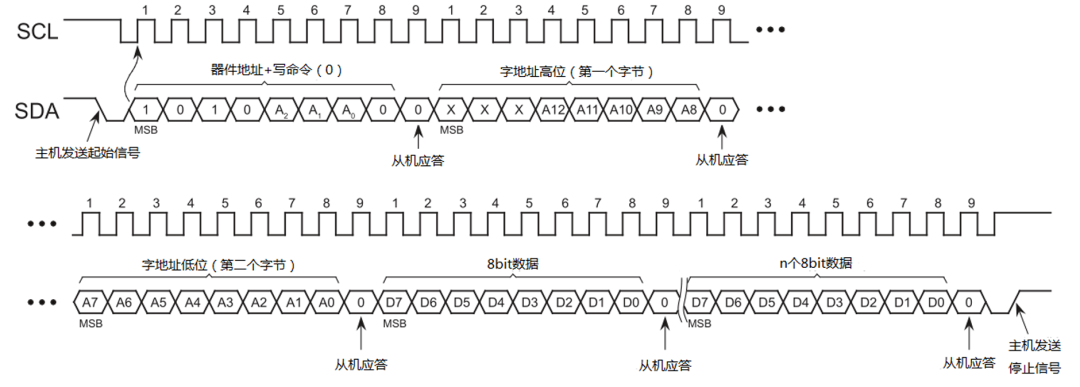

对于多字节的连续写时序如下，以寄存器地址为起始，按顺序写入N字节数据：
（1）主机产生并发送起始信号到从机，随后发送器件地址 ，读写控制位设置为低电 平，表示对从机进行写数据操作。
（2）从机接收到写控制指令后，回传应答信号；主机开始传输寄存器地址，若为双字节地址，先向从机写入高8位地址，且高位在前低位在后；待接收到从机 回传的应答信号，再写入低8位地址，且高位在前低位在后，双字节字地址写入完成后执行步骤（4）；若 为单字节地址跳转到步骤（3）；
（3）按高位在前低位在后的顺序写入单字节存储地址，单字节字地址写入完成后执行步骤（4）；
（4）地址写入完成，主机接收到从机回传的应答信号后，开始第一个单字节数据的写入；
（5）数据写入完成，主机接收到从机回传应答信号后，开始下一个单字节数据的写入；
（6）直到所有数据写入完成，主机接收到从机回传应答信号后，执行步骤（7）。若所有数据未完成写 入，跳回到步骤（5）；
（7）主机向从机发送停止信号，连续写操作完成。
2.3.5、I2C读过程

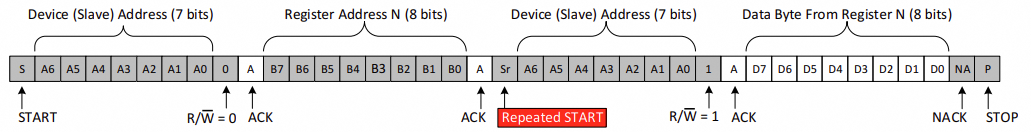

对于I2C单字节读时序如下图：
读过程与写过程类似，需要注意R/W不同，应答不同，以及多了ReStart过程。上图中灰色区域为主机发送内容，白框内容为从机发送内容。****
（1） 发送起始信号（Start）和设备地址： 主设备首先发送起始信号来开始通信，然后发送目标设备的地址和写命令。
（2） 等待应答（ACK）： 主设备发送完地址后，会释放数据线（SDA）并等待从设备的应答。
（3） 寄存器地址： 然后发送需要读取的目标设备的寄存器地址。（单字节、双字节地址）
（4） 等待应答（ACK）： 主设备发送完地址后，会释放数据线（SDA）并等待从设备的应答。
（5） 设备地址： 主机发送设备地址和读命令。
（6） 等待应答（ACK）： 主设备发送完地址后，会释放数据线（SDA）并等待从设备的应答。
（7） 接收数据：主设备向从设备发送数据请求后，从设备会开始发送数据帧，主设备接收从设备发送的数据。
（8） 发送应答（ACK）或非应答（NACK）： 主设备在接收每个数据字节后，会向从设备发送一个应答信号（ACK）或非应答信号（NACK），以指示是否要继续接收数据。如果主设备准备好继续接收数据，则发送应答信号（ACK）；如果主设备不想继续接收数据（例如，数据传输完成），则发送非应答信号（NACK）。
（9） 重复步骤（7）和步骤（8）： 主设备会重复步骤（7）和步骤（8），直到接收到所有需要的数据为止。
（10）发送停止信号（Stop）： 当所有数据都被接收完毕后，主设备发送停止信号来结束通信。
2.3.6、当前地址的I2C读过程
上章节为标准的指定地址的寄存器读过程；此处的"当前地址"指的是上次读或写操作期间访问的最后一个地址，此读操作完成后寄存器内部地址自动加1。
此类读操作过程得以简化为：
开始 -> 设备地址读 -> 读数据1和n -> 停止
三、FPGA实现I2C Master
前几年的项目中用到了器件LTC2990（ I2** C接口实现测量4路电压、电流、温度**），编码了I2C Msater模块，设计了如下状态机：****
localparam [3:0] IDLE = 4'd0;
localparam [3:0] START = 4'd1;
localparam [3:0] RESTART = 4'd2;
localparam [3:0] ADDR_SLAVE = 4'd3;
localparam [3:0] ADDR_REG = 4'd4;
localparam [3:0] READ = 4'd5;
localparam [3:0] WRITE = 4'd6;
localparam [3:0] NEXT_WRITE = 4'd7;
localparam [3:0] ACK_RX = 4'd8;
localparam [3:0] ACK_TX = 4'd9;
localparam [3:0] STOP = 4'hA;
localparam [3:0] RELEASE = 4'hB;
code-snippet__js
3.1 、状态机设计

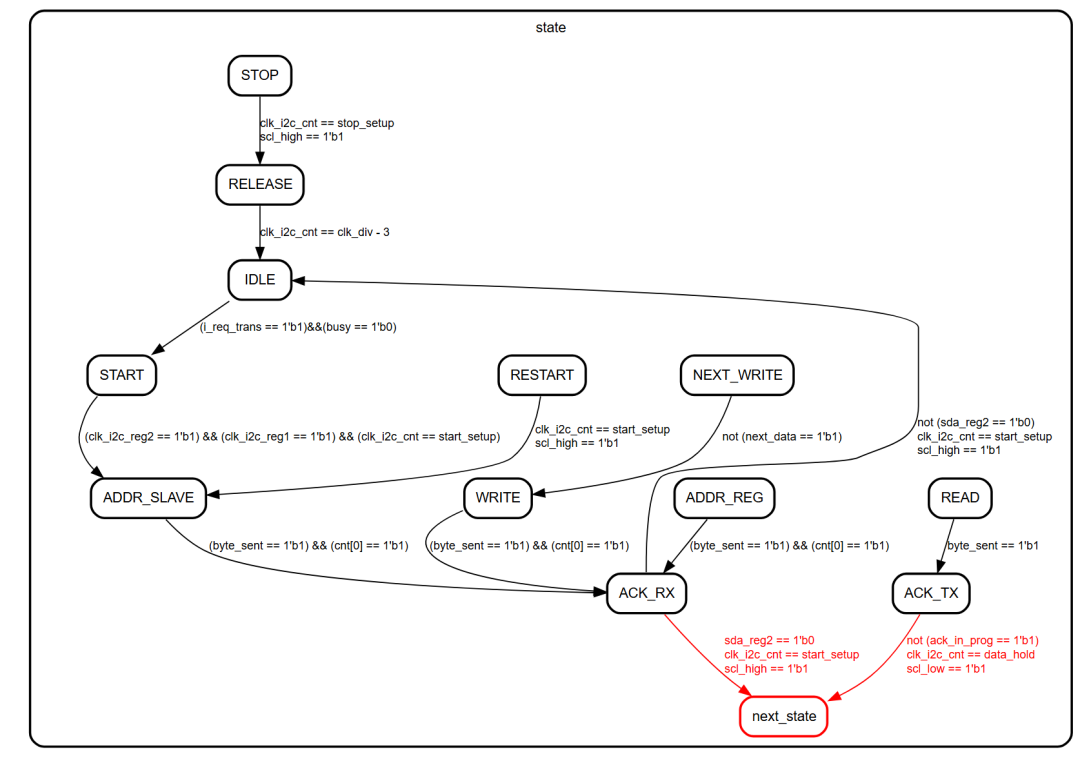

该器件的寄存器地址为8bit，标准的单次读写状态机如下：
3.2 、相关源码

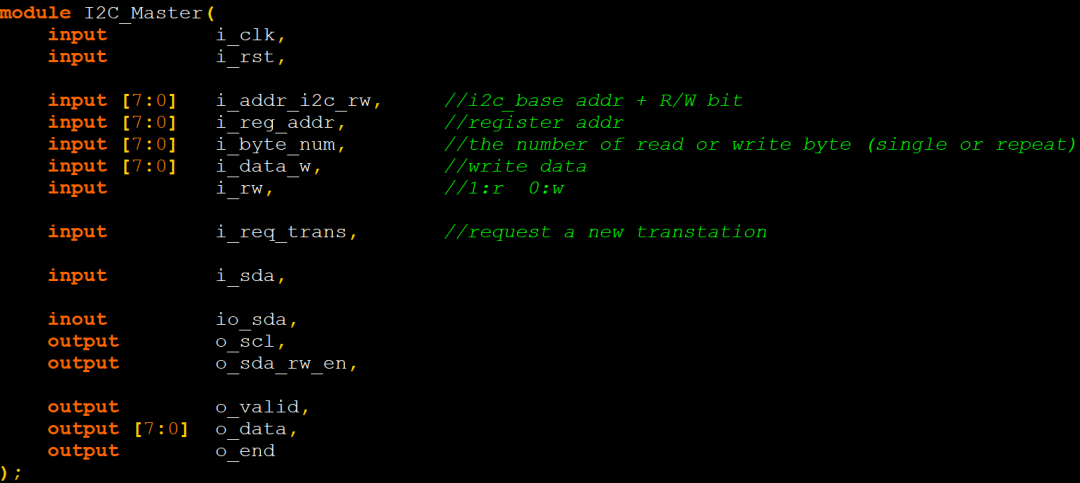

端口信息：
状态机相关代码：
case (state)
IDLE : begin
if ((i_req_trans == 1'b1)&&(busy == 1'b0)) begin
busy <= 1'b1;
state <= START;
next_state <= ADDR_SLAVE;
addr_i2c_rw <= i_addr_i2c_rw;
rw <= i_rw;
data_w <= i_data_w;
byte_num <= i_byte_num;
scl_en <= 1'b0;
sda_temp <= 1'b1;
sda_rw_en <= 1'b1;
nack <= 1'b0;
byte_sent <= 1'b0;
read_reg_addr_sent_flag <= 1'b0;
num_byte_sent <= 8'd0;
end
else begin
scl_en <= 1'b0;
sda_temp <= 1'b1;
sda_rw_en <= 1'b1;
end
end
START : begin
if((clk_i2c_reg2 == 1'b1) && (clk_i2c_reg1 == 1'b1) && (clk_i2c_cnt == start_setup)) begin
sda_temp <= 1'b0; //set start bit for negedge of clock, and toggle for the clock to begin
byte_sr <= {addr_i2c_rw[7:1], 1'b0}; //Don't need to check read or write, will always have write in a read request as well
sda_rw_en <= 1'b1;
state <= ADDR_SLAVE;
end
scl_en <= 1'b1;
end
RESTART : begin
if((clk_i2c_reg2 == 1'b1) && (clk_i2c_reg1 == 1'b0)) begin
sda_rw_en <= 1'b1;
end
if((clk_i2c_reg2 == 1'b0) && (clk_i2c_reg1 == 1'b1)) begin
scl_high <= 1'b1;
end
if(scl_high == 1'b1) begin
if(clk_i2c_cnt == start_setup) begin //Must wait minimum setup time
scl_high <= 1'b0;
sda_temp <= 1'b0;
sda_rw_en <= 1'b1;
state <= ADDR_SLAVE;
byte_sr <= {addr_i2c_rw[7:1], rw};
end
else begin
sda_temp <= 1'b1;
end
end
else if (sda_rw_en == 1'b0) begin
sda_temp <= 1'b0;
end
else if ((8'd2 <= clk_i2c_cnt) && (clk_i2c_cnt <= 8'd100)) begin
sda_temp <= 1'b0;
end
else begin
sda_temp <= 1'b1;
end
end
ADDR_SLAVE : begin
//When scl has fallen, we can change sda
if((byte_sent == 1'b1) && (cnt[0] == 1'b1)) begin //8bits
byte_sent <= 1'b0; //deassert the flag
state <= ACK_RX; //await for nack_ack
next_state <= read_reg_addr_sent_flag ? READ : ADDR_REG; //Check to see if sub addr was sent, we ony reach this state again if doing a read
byte_sr <= i_reg_addr;
sda_temp <= 1'bz;
sda_rw_en <= 1'b0;
cnt <= 3'd0;
end
else begin
sda_rw_en <= 1'b1;
if((clk_i2c_reg2 == 1'b1) && (clk_i2c_reg1 == 1'b0)) begin
scl_low <= 1'b1;
end
if(scl_low == 1'b1) begin
if(clk_i2c_cnt == data_hold) begin
{byte_sent, cnt} <= {byte_sent, cnt} + 1'b1; //incr cnt, with overflow being caught (due to overflow, no need to set cnt to 0)
sda_temp <= byte_sr[7]; //send MSB
byte_sr <= {byte_sr[6:0], 1'b0}; //shift out MSB
scl_low <= 1'b0;
end
end
end
end
ADDR_REG : begin
//When scl has fallen, we can change sda
if((byte_sent == 1'b1) && (cnt[0] == 1'b1)) begin //8bits
state <= ACK_RX; //await for nack_ack
next_state <= rw ? RESTART : WRITE; //move to appropriate state
byte_sr <= rw ? byte_sr : data_w; //if write, want to setup the data to write to device
read_reg_addr_sent_flag <= 1'b1; //For dictating state of machine
cnt <= 3'd0;
byte_sent <= 1'b0;
sda_temp <= 1'bz;
sda_rw_en <= 1'b0;
end
else begin
if((clk_i2c_reg2 == 1'b1) && (clk_i2c_reg1 == 1'b0)) begin
scl_low <= 1'b1;
end
if(scl_low == 1'b1) begin
if(clk_i2c_cnt == data_hold) begin
{byte_sent, cnt} <= {byte_sent, cnt} + 1'b1; //incr cnt, with overflow being caught (due to overflow, no need to set cnt to 0)
sda_temp <= byte_sr[7]; //send MSB
sda_rw_en <= 1'b1;
byte_sr <= {byte_sr[6:0], 1'b0}; //shift out MSB
scl_low <= 1'b0;
end
end
end
end
READ : begin
//When scl has fallen, we can change sda
if(byte_sent == 1'b1) begin //8bits
byte_sent <= 1'b0;
data_read <= data_read_temp;
valid_out <= 1'b1;
state <= ACK_TX; //Send ack
next_state <= (num_byte_sent == byte_num-1) ? STOP : READ; //Have we read all bytes?
ack_temp <= (num_byte_sent == byte_num-1);
num_byte_sent <= num_byte_sent + 1'b1; //Incr number of bytes read
ack_in_prog <= 1'b1;
sda_rw_en <= 1'b0;
end
else begin
sda_rw_en <= 1'b0;
if((clk_i2c_reg2 == 1'b0) && (clk_i2c_reg1 == 1'b1)) begin
scl_high <= 1'b1;
end
if(scl_high == 1'b1) begin
if(clk_i2c_cnt == read_setup) begin
valid_out <= 1'b0;
{byte_sent, cnt} <= cnt + 1'b1;
data_read_temp <= {data_read_temp[6:0], sda_reg2};
scl_high <= 1'b0;
end
end
end
end
WRITE : begin
if((byte_sent == 1'b1) && (cnt[0] == 1'b1)) begin //8bits
cnt <= 3'd0;
byte_sent <= 1'b0;
state <= ACK_RX;
next_state <= (num_byte_sent == byte_num-1) ? STOP : NEXT_WRITE;
sda_temp <= 1'bz;
sda_rw_en <= 1'b0;
num_byte_sent <= num_byte_sent + 1'b1;
next_data <= 1'b1;
end
else begin
if((clk_i2c_reg2 == 1'b1) && (clk_i2c_reg1 == 1'b0)) begin
scl_low <= 1'b1;
end
if(scl_low == 1'b1) begin
if(clk_i2c_cnt == data_hold) begin
{byte_sent, cnt} <= {byte_sent, cnt} + 1'b1;
sda_temp <= byte_sr[7];
byte_sr <= {byte_sr[6:0], 1'b0};
scl_low <= 1'b0;
sda_rw_en <= 1'b1;
end
end
end
end
NEXT_WRITE : begin
if (next_data == 1'b1) begin
req_data_chunk <= 1'b1;
next_data <= 1'b0;
end
else begin
state <= WRITE;
byte_sr <= i_data_w;
end
end
ACK_RX : begin
sda_rw_en <= 1'b0;
if((clk_i2c_reg2 == 1'b0) && (clk_i2c_reg1 == 1'b1)) begin
scl_high <= 1'b1;
end
if (scl_high == 1'b1) begin
if(clk_i2c_cnt == start_setup) begin
scl_high <= 1'b0;
if (sda_reg2 == 1'b0) begin
state <= next_state;
end
else begin
nack <= 1'b1;
busy <= 1'b0;
sda_temp <= 1'b1;
scl_en <= 1'b0;
state <= IDLE;
end
end
end
end
ACK_TX : begin
if((clk_i2c_reg2 == 1'b1) && (clk_i2c_reg1 == 1'b0)) begin
scl_low <= 1'b1;
end
if (scl_low == 1'b1) begin
if(clk_i2c_cnt == data_hold) begin
scl_low <= 1'b0;
if (ack_in_prog == 1'b1) begin
sda_temp <= ack_temp;
ack_in_prog <= 1'b0;
sda_rw_en <= 1'b1;
end
else begin
sda_temp <= {next_state == STOP} ? 1'b1 : 1'bz;
sda_rw_en <= {next_state == STOP} ? 1'b1 : 1'b0;
state <= next_state;
en_end <= {next_state == STOP} ? 1'b1 : en_end;
end
end
end
end
STOP : begin
if((clk_i2c_reg2 == 1'b1) && (clk_i2c_reg1 == 1'b0) && (rw == 1'b0)) begin
sda_temp <= 1'b0;
en_end <= 1'b1;
end
if((clk_i2c_reg2 == 1'b1) && (clk_i2c_reg1 == 1'b1) && (en_end == 1'b1)) begin
sda_temp <= 1'b0;
en_end <= 1'b0;
scl_high <= 1'b1;
end
if (scl_high == 1'b1) begin
if(clk_i2c_cnt == stop_setup) begin
scl_high <= 1'b0;
sda_temp <= 1'b1;
state <=RELEASE;
sda_rw_en <= 1'b1;
end
end
else begin
sda_temp <= 1'b0;
end
end
RELEASE : begin
if(clk_i2c_cnt == clk_div - 3) begin
scl_en <= 1'b0;
state <= IDLE;
sda_temp <= 1'b1;
sda_rw_en <= 1'b1;
busy <= 1'b0;
end
end
default : state <= IDLE;
endcase往期 精彩****回顾
