前言
大家好，我是ZLinear的硬件工程师。
在工业数据采集系统中，模拟输入通道是整个系统的"感觉神经末梢"，直接与传感器、变送器或被测量设备相连。但工业现场环境恶劣，充满了各种潜在威胁：浪涌、静电放电（ESD）、过压、接线错误......这些威胁可能瞬间破坏昂贵的ADC芯片或整个采集卡。
很多工程师可能遇到这种情况：
- 传感器线接反，瞬间闻到一股焦味，采集卡的一路模拟输入报废
- 现场设备开关瞬间，采集卡多通道数据同时跳变甚至死机
- 明明加了保护，但测量的信号精度总是不太理想
- 防浪涌的TVS管总是自己先坏，换了又坏
这些问题，归根结底，都是模拟输入限流保护电路 没有设计好。保护电路的设计，是在"保护的可靠性 "与"信号保真度"之间寻找最精妙的平衡。太强，信号失真；太弱，芯片不保。
今天，我们就从 限流保护的基本原理 出发，结合 ZLinear系列数据采集卡 （以 DABL_G511 、DABM-D223 、DABL7606 为例）的电路设计，从元件选型到工程实践，系统拆解如何设计一个既能在电击穿时救你一命，又不会影响精度的模拟输入保护电路。
一、为什么需要模拟输入限流保护？
1.1 工业现场的"隐形杀手"
《零起点学开关电源设计：基础篇》第4章描述了浪涌的危害：
浪涌电流会造成电源电压波形塌陷，使得供电质量变差，甚至会影响其他用电设备的工作以及使保护电路动作。
对于数据采集卡来说，浪涌的危害更加直接：
- 瞬时过压：现场感性负载（电机、继电器）开关时，会在信号线上感应出数十甚至数百伏的尖峰电压。
- ESD静电放电：人体接触或设备摩擦，会产生数万伏的静电，通过接口进入电路。
- 接线错误：现场工人可能将24V电源直接接到信号输入端。
- 电源跌落与浪涌：大功率设备启停导致电网波动，通过传感器引入采集卡。
这些"杀手"的最终归宿，就是ADC芯片的模拟输入端。一旦超过了芯片的绝对最大额定值，轻则数据异常，重则直接烧毁芯片。
1.2 保护电路的代价：对信号保真度的影响
我们设计的每一个保护元件，都会对信号的精度产生影响。电阻会分压、二极管有漏电流、电容会引入相位偏移。
《新概念模拟电路4》在关于ADC驱动电路的论述中指出了这一点：
给ADC输入端增加驱动电路......是为了将信号放大/衰减并移位到ADC允许的输入范围内，同时具有低输出阻抗，确保采样电容在有限时间内充电到足够精度。
但保护电路不等于驱动电路。保护电路的核心诉求是不让危险的能量进入芯片 ，而不是精确地传输信号。因此，高手设计的保护电路，能在故障时建立泄放通道 ，在正常工作时对信号的影响降低到可以忽略的程度。
1.3 保护的目标
一个完善的模拟输入保护电路，需要达成以下几个目标：
- 限压：将施加到ADC引脚的电压钳位在安全范围（如 ±VCC ±0.7V 或 ±16.5V，取决于芯片耐压）。
- 限流：将流过ADC引脚（尤其是内部钳位二极管）的电流限制在安全值（如 ±10mA）以内。
- 响应快：对纳秒级的ESD和浪涌脉冲迅速响应。
- 不影响精度：在正常工作时，不对信号产生不可接受的衰减、偏移或失真。
二、模拟输入限流保护的常见架构与元件
一个典型的模拟输入通道保护电路，通常由以下三部分组成：串联限流 、并联钳位 和差模/共模滤波。
2.1 串联电阻：最基础的限流元件
这是所有保护电路中最基本、最可靠的元件。根据 欧姆定律，一个电阻能够将危险的大电流限制在安全范围内。
《学习电路图的方法与技巧（第2版）》在讲解串联型直流稳压电源时，提到了限流电阻的作用：
当负载两端的电压下降时...稳压系数...主要取决于...限流电阻。
《零起点学开关电源设计（基础篇）》中关于限流电阻的论述更直接的指出了其在抗浪涌中的价值：
为了限制上电时的浪涌电流...利用电阻在常温状态下具有较高阻值来限制上电时的浪涌电流。
在数据采集卡的应用中：
- 作用：当输入出现过压时，串联电阻是最早的防线，它会将过压产生的过流限制在安全范围。
- 选型考虑 ：阻值通常取 10Ω ~ 1kΩ 。阻值越大，保护效果越好，但对信号的衰减和噪声引入也越大。对于工业级的高精度采集卡，这个电阻通常选用高精度、低温度系数的金属膜电阻。
《DABL-G511.docx》的原理图片段明确显示了这一设计：
10欧为限流电阻，防止电流过大影响电路板其他模块，允许电流小于100mA
2.2 TVS管与齐纳二极管：强大的电压钳位
当浪涌的能量较大，仅靠电阻限流无法将电压降低到安全水平时，需要使用钳位器件。
《电子元器件实用手册：传感器》在介绍过流保护时，提到了TVS管的应用背景：
与普通齐纳二极管相比，它具有极快的响应速度（皮秒级）和更高的浪涌吸收能力。专门用于保护敏感电路免受ESD和浪涌的冲击。
《工业电路板芯片级维修从入门到精通》对TVS和齐纳二极管的描述极为精准：
齐纳二极管，也叫稳压二极管，当电压高出其电压临界稳定点时，反向击穿，电流增大而电压保持稳定，从而保护了后级电路。
瞬态电压抑制器(TVS)的动作原理同压敏电阻类似，但动作速度更快，相较压敏电阻纳秒(ns)级的速度，TVS的速度为皮秒(ps)级。
应用原则：
- TVS（瞬态抑制二极管）：响应速度最快（ps级），用于抑制纳秒级的尖峰脉冲。通常跨接在信号线和地之间（单端）或两根信号线之间（差分）。
- 齐纳二极管：响应速度较慢，但能长时间吸收能量，常用于抑制较慢的浪涌过压。
具体设计 ：
在DABL_G511的原理图中，可以看到大量的TVS管被放置在输入端：
编码器差分信号输入端配套ESD二极管静电防护、限流电阻，防止现场浪涌损坏芯片。
2.3 输入钳位保护：ADC的最后一道防线
几乎所有现代的SAR型ADC（包括AD7606）内部都集成了输入钳位保护电路。
《C16725_ADC-DAC-专用型_AD7606BSTZ-RL_规格书》对此有详细说明：
图34显示了AD7606/AD7606-6/AD7606-4的模拟输入结构。其各路模拟输入均含有钳位保护电路。虽然采用5V单电源供电，但此模拟输入钳位保护允许输入过压达到±16.5V。
当输入电压不超过±16.5V时，钳位电路中无电流。当输入电压超过±16.5V时，AD7606/AD7606-6/AD7606-4钳位电路开启。
关键要求 ：当内部钳位电路开启时，流过钳位二极管的电流必须被限制在±10mA以下，否则会损坏芯片。

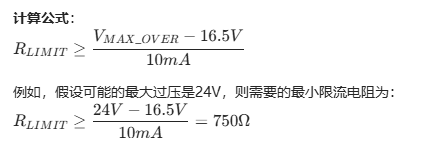

模拟输入通道上应放置一个串联电阻，以将输入电压超过±16.5V时的电流限制在±10mA以下。
这就是为什么串联限流电阻的存在至关重要。即使你加了一堆TVS管，如果TVS失效或浪涌能量太大，最后靠着串联电阻和ADC内部的钳位二极管，也能形成一个"受控失效"保护路径，确保芯片不至于立刻烧毁。
三、产品实战：ZLinear系列采集卡的模拟输入限流保护
3.1 DABL_G511：隔离与非隔离的权衡
DABL_G511产品中的一个核心设计理念体现在《DABL-G511.docx》的"6路隔离数字量输出（DO）模块"中虽然没有直接讲模拟输入，但提到了隔离的设计原则：
核心架构：MCU GPIO限流电阻+EL3H7高速光耦隔离，实现主控与现场负载的完全电气隔离，每路输出独立隔离，避免负载故障影响主控系统。
对于模拟输入，为了追求高精度，通常难以做到完全的隔离（隔离会引入额外的误差和成本）。因此DABL_G511的模拟输入通道采用了 "非隔离的高性能保护" 策略：
通道保护电路拓扑 ：
信号输入 → 串联限流电阻 → TVS管（到地） → 二阶RC抗混叠滤波器 → ADC输入端（AD7606内部钳位）
关键元件分析：
- 串联限流电阻 (10Ω) ：根据《DABL_G511原理图.pdf》，这个10Ω电阻是最核心的限流元件。
- TVS管：跨接在输入端与AGND（模拟地）之间。根据《工业电路板芯片级维修从入门到精通》的讲解，TVS管将危险的高压尖峰瞬间钳位到安全电压，保护后级电路。
- 二阶RC滤波器：虽然主要作用是抗混叠，但它也提供了一个额外的低通路径，能吸收一部分高频能量。
3.2 DABL7606 / DABM-D223：基于AD7606的集成式保护
在DABL7606和DABM-D223系列中，它们使用了AD7606，其内置的输入钳位保护电路极大地简化了外部设计。
设计思路：
- 充分利用AD7606的±16.5V钳位保护：允许一定程度的过压。
- 确保外部串联电阻的匹配：根据AD7606规格书要求，当模拟输入出现超过±16.5V的过压时，外部电阻必须将流过内部的电流限制在±10mA以内。
为了可靠，实际产品中会选用 1kΩ 的电阻。但电阻太大又会引起信号衰减，因此ZLinear工程师在设计时会与ADC的输入阻抗（1MΩ）构成电阻分压，通过软件校准来补偿衰减。
3.3 差模与共模保护
对于编码器输入的差分信号，如DABM-D223中的SP3485输入端，采用的是差模保护。
《DABL-G511.docx》中对编码器输入保护电路描述如下：
电路设计：编码器差分信号输入端配套ESD二极管静电防护、限流电阻，防止现场浪涌损坏芯片。
具体做法是：
- 差模保护：在两根信号线（A+/A-）之间跨接一个TVS管，抑制差模浪涌。
- 共模保护：每根信号线分别对地接一个TVS管，抑制共模浪涌。
- 串联限流：每根信号线串入一个小电阻（如10Ω或22Ω），限制浪涌电流。
四、设计"黄金法则"与表格化总结
4.1 元件选型参考表
| 保护元件 | 功能定位 | 优点 | 缺点 | 选型原则 |
|---|---|---|---|---|
| 串联电阻 | 基础限流 | 简单、可靠、不影响静态精度 | 分压衰减、引入热噪声 | 阻值满足电流限制，功率足够；使用高精密±1%或更高金属膜电阻 |
| TVS管 | 快速浪涌抑制 | 响应极快（ps级），钳位电压精准 | 结电容较大，会影响信号带宽 | 选取极低结电容（<5pF）的型号；钳位电压略高于正常信号范围 |
| 齐纳二极管 | 慢速过压保护 | 能吸收较大能量，温度稳定性好 | 响应慢 (μs级)，漏电流较大 | 用于抑制较慢的浪涌；注意齐纳电压选取（通常比信号极限大1.2~1.5倍） |
| 自恢复保险丝 | 故障过流隔离 | 可恢复，节省维修成本 | 响应慢，阻值随温度变化大 | 很少用于模拟信号路径；用于电源入口或数字信号过流保护 |
| PTC热敏电阻 | 过流保护 | 可恢复，防止过热 | 响应慢，精度一般 | 与自恢复保险丝类似，主要用在电源或数字通道 |
| 光纤/数字隔离器 | 终极隔离 | 完全切断电气连接，抗共模干扰极强 | 成本高，引入延迟和额外功耗，占用PCB面积大 | 仅在必须隔离通道间地电平的场合使用 |
4.2 PCB布局黄金法则
- 元件紧靠接口 ：所有限流和保护器件必须尽可能靠近输入连接器。这是为了在浪涌进入PCB的第一时间就将其扼杀，避免其在板内走线上传播、辐射干扰其他电路。
- 保护地要独立：保护电路的地（如TVS管的接地端）应该直接连接到机壳地或保护地（PGND），而不是模拟地（AGND），避免浪涌大电流污染信号地。
- 走线宽度 ：承载浪涌电流的走线（从连接器到保护器件）要尽可能短而宽，降低电感。
- 信号线等长 ：对于差分信号，A+和A-的保护电路必须完全对称，走线等长，以确保差模信号的完整性。
五、常见问题与排查指南
| 问题现象 | 可能原因 | 排查步骤 |
|---|---|---|
| 采集数据跳动，一直存在一个固定偏移 | 1. 保护元件漏电流过大 | 1. 断开输入，短接信号端，看输出是否为零。检查限流电阻的阻值和并联TVS管的漏电流 |
| 采样率较高时，小信号失真 | 1. 保护电路的输入电容过大 | 1. 检查TVS管的结电容、滤波电容的容值，计算其与被测信号源内阻构成的高通/低通滤波器截止频率 |
| 通道突然不再工作（所有值都为0或满量程） | 1. TVS管被烧毁短路 | 1. 断电后，用万用表电阻档测量输入端对地的电阻。TVS短路会呈现极低阻值。检查输入端的串联电阻是否开路 |
| 工作在高温或低温环境下，数据偏移变大 | 1. 串联限流电阻的温漂系数很大 | 1. 检查限流电阻是否使用了高温度系数的普通电阻，应替换为低温度系数（如25ppm/℃或更低）的电阻 |
| 设备附近有大感性负载切换时，ADC产生偶发跳码 | 1. 保护电路的浪涌响应速度或能量吸收能力不足 | 1. 用示波器+高压探头捕捉输入端波形。检查TVS管的响应时间和峰值脉冲电流能力，可能需要升级为更大能量的TVS |
六、总结
模拟输入限流保护电路，是数据采集系统的最后一道生命线。一个设计良好的保护方案，需要在保护的鲁棒性 和信号的完整性之间找到微妙的平衡。
通过拆解ZLinear系列数据采集卡的设计，我们可以看到：
- 分级保护：从外部的TVS管，到中间的串联电阻，再到ADC内部的钳位二极管，构成了一个多层次的保护体系。每一层处理不同能量的威胁。
- 差模与共模兼顾：对于差分信号，必须同时考虑线-线之间和线-地之间的保护。
- 布局即保护：保护元件的物理位置、走线长度和接地路径，直接决定了保护电路在真实浪涌面前是否有效。
- 实验验证：任何保护电路的设计，都需要经过ESD、浪涌和EFT（电快速瞬变脉冲群）等标准测试的验证，而不能仅仅停留在理论计算。
希望这篇文章能帮助你建立起对模拟输入保护电路的系统性认识，为自己的数据采集核心穿上最可靠的"防护甲"。
