树莓派 RP2040 学习笔记1

你需要的RP2040 MicroPython固件官方下载地址和详细刷入步骤我都整理好了，新手也能轻松操作：

一、官方下载地址

1. 核心官网（树莓派基金会） ：

   最权威的固件下载页：https://www.raspberrypi.com/documentation/microcontrollers/micropython.html#drag-and-drop-micropython

   这个页面不仅能下载固件，还包含完整的MicroPython使用文档。

2. 固件直链（懒人版） ：

   直接下载最新稳定版Pico/Pico W固件（根据你的板子选择）：

   • Raspberry Pi Pico（无WiFi）：https://micropython.org/download/rp2-pico/rp2-pico-latest.uf2
   • Raspberry Pi Pico W（带WiFi）：https://micropython.org/download/rp2-pico-w/rp2-pico-w-latest.uf2

二、完整刷入固件步骤（补充细节，避免踩坑）

1. 进入BOOTSEL模式：

   • 按住RP2040开发板上的 BOOTSEL 按键（唯一的按键）不松手；
   • 将USB线（建议用数据线，而非充电线）插入开发板的USB口，另一端连接电脑；
   • 电脑识别到后（会弹出一个名为 RPI-RP2 的U盘），再松开 BOOTSEL 键。

2. 刷入固件：

   • 打开 RPI-RP2 这个U盘（Windows/ macOS/ Linux都能识别）；
   • 将下载好的 .uf2 格式固件文件直接拖入这个U盘；
   • 拖入后，U盘会自动断开，开发板重启，MicroPython固件就刷入完成了。

三、验证是否刷入成功

1. 打开Thonny IDE（新手首选）；
2. 点击Thonny右上角的「解释器」选择框，选择「MicroPython (Raspberry Pi Pico)」；

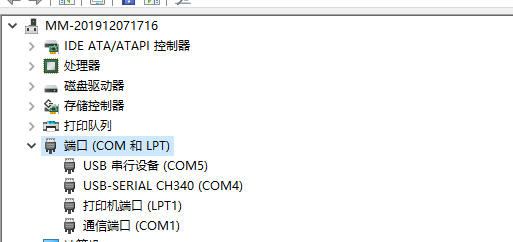

3. 点击「确定」，如果能看到串口连接成功的提示，且左下角显示「Python 3.xx.xx (MicroPython)」，说明固件刷入成功。

总结

1. 核心官网 ：树莓派官方文档页 https://www.raspberrypi.com/documentation/microcontrollers/micropython.html 是最权威的入口，包含固件下载和所有使用说明；
2. 刷入关键 ：必须按住 BOOTSEL 键插USB进入U盘模式，固件格式为 .uf2，拖入即完成刷入；
3. 版本匹配 ：Pico和Pico W的固件不通用，需根据板子型号下载对应版本。
   Thonny IDE 的官方下载地址是：**https://thonny.org/**。

各系统下载与安装方式

• Windows

  1. 打开官网，点击 Download for Windows ，自动下载 .exe 安装包。
  2. 双击安装，默认选项即可，推荐选择"为我安装"。
  3. 也可下载 Portable 便携版，解压即用。

• macOS

  1. 点击 Download for macOS ，下载 .dmg 镜像。
  2. 打开后将 Thonny 拖入「应用程序」文件夹。

• Linux（Ubuntu/Debian）

  sudo apt update
  sudo apt install thonny

  或用 Flatpak/Snap 安装。

• 已有 Python 环境

  pip install thonny

安装完成后，打开 Thonny，在右上角选择解释器为 MicroPython (Raspberry Pi Pico)，即可连接 RP2040 开发板。

需要我帮你整理一份 Thonny 连接 RP2040 的完整配置步骤 吗？

RP2040（比如树莓派Pico）点亮LED是最基础也是最经典的入门实验，我会用MicroPython（最适合新手的方式）来一步步教你实现，整个过程简单易懂。

一、准备工作

1. 硬件清单 ：
   • RP2040开发板（如Raspberry Pi Pico/Pico W）
   • LED灯（任意颜色）
   • 220Ω限流电阻（必须，防止烧坏LED）
   • 杜邦线若干
   • 面包板（可选，方便接线）
2. 软件准备 ：
   • 给RP2040刷入MicroPython固件（官网可下载，按住BOOTSEL键插USB即可刷入）
   • 编辑器（如Thonny IDE，新手首选，自带串口连接功能）

二、接线步骤（核心）

LED有正负极之分（长脚是正极/阳极，短脚是负极/阴极），接线逻辑如下：

1. 将LED的正极通过220Ω电阻连接到RP2040的任意GPIO引脚（比如GPIO15，物理引脚20）；
2. 将LED的负极直接连接到RP2040的GND引脚（比如物理引脚23）。

简单记：RP2040 GPIO15 → 220Ω电阻 → LED正极 → LED负极 → RP2040 GND

三、编写代码点亮LED

这里提供两种常见方式：常亮LED 和 闪烁LED（新手建议先试常亮）。

方式1：LED常亮

打开Thonny IDE，连接RP2040后，输入以下代码：

# 导入RP2040的MicroPython引脚控制模块
from machine import Pin

# 初始化GPIO15为输出模式，命名为led_pin
# Pin.OUT表示输出模式，Pin.IN是输入模式
led_pin = Pin(15, Pin.OUT)

# 设置引脚为高电平（3.3V），点亮LED
led_pin.value(1)  # 也可以简写为 led_pin.on()

方式2：LED闪烁（更有趣）

from machine import Pin
import time  # 导入时间模块，用于延时

# 初始化引脚
led_pin = Pin(15, Pin.OUT)

# 无限循环闪烁
while True:
    led_pin.on()    # 点亮LED
    time.sleep(1)   # 延时1秒
    led_pin.off()   # 熄灭LED
    time.sleep(1)   # 延时1秒

四、运行代码

1. 在Thonny中点击「运行」按钮（▶️），代码会直接运行，此时LED会按预期常亮/闪烁；
2. 如果想让开发板上电自动运行，将代码保存到RP2040中，文件名改为 main.py 即可。

五、关键代码解释

• from machine import Pin：导入RP2040的硬件引脚控制模块，是操作GPIO的核心；
• Pin(15, Pin.OUT)：指定使用GPIO15引脚，设置为输出模式（输出高低电平控制LED）；
• led_pin.on() / led_pin.value(1)：将引脚置为高电平（3.3V），电流流过LED使其点亮；
• led_pin.off() / led_pin.value(0)：将引脚置为低电平（0V），无电流，LED熄灭；
• time.sleep(1)：暂停1秒，单位是秒（比如0.5就是500毫秒）。

总结

1. 核心步骤：硬件接线（GPIO→电阻→LED正极，LED负极→GND）→ 初始化GPIO为输出模式 → 控制引脚高低电平点亮/熄灭LED；
2. 关键注意：必须串联220Ω限流电阻，否则高电平会直接烧坏LED；GPIO引脚可任选（除少数特殊引脚外），代码中对应修改数字即可；
3. 核心函数 ：Pin() 初始化引脚、on()/off() 控制电平、time.sleep() 实现延时。

如果接线正确、代码无误，你就能看到RP2040成功控制LED点亮/闪烁了。

绝大多数 RP2040/Pico 板子自带一颗 LED，一般在 GPIO25（普通 Pico）或 GPIOWL（Pico W）。

from machine import Pin
import time

led = Pin(25, Pin.OUT)

while True:
    led.toggle()
    time.sleep(0.5)

我会从软件运行环境→代码解释执行→硬件底层交互三个核心层面，一步步拆解这段代码能让LED闪烁的完整逻辑，新手也能理解"代码如何操控硬件"的本质：

先明确核心前提

这段代码运行在 RP2040的MicroPython环境 中，而非普通电脑的Python环境。MicroPython是专门为微控制器定制的Python解释器，核心能力是"把Python代码翻译成硬件能执行的底层指令"。

---

一、运行环境层面：MicroPython在RP2040上的工作逻辑

1. RP2040的硬件基础 ：
   RP2040是双核ARM Cortex-M0+微控制器，本身不认识Python代码，但刷入的MicroPython固件包含：
   • Python解释器（把Python代码翻译成机器码）；
   • 硬件抽象层（HAL）：封装了操控GPIO、定时器等硬件的底层函数；
   • 运行时环境：管理内存、中断、外设资源。
2. 代码的加载与执行流程 ：
   当你在Thonny中点击运行，代码会通过USB串口传输到RP2040的RAM中 → MicroPython解释器逐行解析执行 → 最终调用硬件驱动操控GPIO引脚电平变化 → 驱动LED闪烁。

---

二、代码逐行解释执行（从语法到硬件调用）

# 1. 导入硬件控制模块
from machine import Pin

• machine是MicroPython内置的"硬件控制核心模块"，专门用于操控微控制器的外设（GPIO、ADC、I2C等）；
• Pin是machine模块下的GPIO引脚类，封装了初始化引脚、设置电平、读取电平的所有方法；
• 这行代码的本质：把操控GPIO的底层函数"暴露"给Python代码，让你能用简单的Python语法调用硬件功能。

# 2. 导入时间模块
import time

• time模块是MicroPython适配的时间控制模块，time.sleep()会调用RP2040的定时器/延时函数；
• 区别于电脑Python的time：这里的sleep是"硬件级延时"，不会占用CPU全部资源（底层通过定时器中断实现）。

# 3. 初始化GPIO25为输出模式
led = Pin(25, Pin.OUT)

这是核心硬件初始化步骤，拆解为3层逻辑：

• 语法层面：创建Pin类的实例led，传入两个参数：

  • 25：指定操控的是RP2040的GPIO25引脚（板载LED的正极连接到此引脚）；
  • Pin.OUT：将该引脚设置为输出模式（GPIO有输入/输出两种核心模式，输出模式可主动输出高低电平）。

• 解释器层面：MicroPython把Pin(25, Pin.OUT)翻译成底层函数调用：

  // 底层C语言等价逻辑（MicroPython内部实现）
  gpio_init(25);          // 初始化GPIO25的寄存器
  gpio_set_dir(25, GPIO_OUT); // 设置引脚方向为输出

• 硬件层面：RP2040的GPIO寄存器被配置：

  • GPIO_CTRL_REG[25]（引脚控制寄存器）：设置为输出模式；
  • GPIO_OUT_REG（输出电平寄存器）：初始电平为低（0V），此时板载LED不亮。

# 4. 无限循环实现闪烁
while True:
    led.toggle()
    time.sleep(0.5)

（1）while True: 无限循环

• Python语法层面：创建一个永不终止的循环（除非手动停止代码）；
• 硬件层面：MicroPython解释器会持续执行循环内的代码，直到收到"停止"指令（如Thonny的停止按钮）。

（2）led.toggle() 翻转引脚电平

• 语法层面：调用Pin实例的toggle()方法（"翻转"电平）；
• 解释器层面：翻译为底层函数gpio_toggle(25)；
• 硬件层面：
  • 每次调用toggle()，RP2040的GPIO_OUT_REG[25]寄存器值会翻转：
    • 初始电平：0（低电平，0V）→ 翻转后变为1（高电平，3.3V）→ LED点亮；
    • 下一次调用：1→0 → LED熄灭；
  • 板载LED的电路逻辑：GPIO25 → LED正极 → LED负极 → GND（地，0V），当GPIO25输出高电平时，形成3.3V→LED→GND的电流回路，LED发光；低电平时无电流，LED熄灭。

（3）time.sleep(0.5) 延时0.5秒

• 语法层面：暂停代码执行0.5秒；
• 解释器层面：调用底层sleep_ms(500)函数（毫秒级延时）；
• 硬件层面：
  • RP2040的定时器模块（SysTick）会设置一个500ms的计时中断；
  • 计时期间，CPU可进入低功耗模式（不占用资源），直到中断触发，代码继续执行；
  • 延时的作用：让LED保持"亮/灭"状态0.5秒，形成肉眼可见的闪烁（无延时的话翻转太快，肉眼看不到闪烁）。

---

三、底层硬件电路层面：电如何让LED闪烁

1. 板载LED的电路结构（RP2040 Pico为例）

RP2040芯片 → GPIO25引脚 → 限流电阻（约1kΩ） → LED正极 → LED负极 → GND（地）

• 限流电阻：出厂自带，无需外接，作用是限制电流（RP2040 GPIO输出电流最大约12mA，电阻可将电流控制在3mA左右，保护LED和GPIO）；
• LED的特性：单向导电，只有当正极电压高于负极（GPIO25高电平，GND低电平）时，电流才会流过LED的PN结，电子跃迁释放光子 → 发光。

2. 电平变化与LED状态的对应关系

GPIO25寄存器值	引脚电平	电流状态	LED状态
1	高电平（3.3V）	有电流（3mA左右）	亮
0	低电平（0V）	无电流	灭

3. 完整的硬件执行链路

代码循环 → toggle() → GPIO25寄存器值翻转 → 引脚电平变化 → 电流回路通/断 → LED亮/灭 → 延时0.5秒 → 重复循环 → 视觉上的"闪烁"。

---

总结

1. 环境核心：MicroPython是"桥梁"，将Python代码翻译成RP2040能执行的硬件指令，普通Python无此硬件操控能力；
2. 代码核心 ：Pin(25, Pin.OUT)初始化输出引脚，toggle()翻转电平控制电流，sleep()控制闪烁频率；
3. 硬件核心：LED的单向导电特性+GPIO电平变化，形成通/断的电流回路，最终实现闪烁。

简单来说：代码操控的是"GPIO引脚的电压高低"，电压高低决定"LED有没有电流流过"，电流流过就发光，没电流就熄灭，配合延时就成了闪烁。

from machine import Pin
import time
import sys

class DHT11:
    def __init__(self, pin):
        # 关键修改：启用内部上拉电阻（Pin.PULL_UP）
        self.pin = Pin(pin, Pin.OUT, Pin.PULL_UP)  # 新增 Pin.PULL_UP
        self.temperature = 0
        self.humidity = 0

    # 以下读取逻辑完全不变（无需修改）
    def read(self):
        self.pin.value(0)
        time.sleep_ms(20)
        self.pin.value(1)
        time.sleep_us(40)

        self.pin.init(Pin.IN, Pin.PULL_UP)  # 输入模式也保持上拉
        time.sleep_us(80)
        if not self.pin.value():
            time.sleep_us(80)
            data = []
            for _ in range(40):
                while not self.pin.value():
                    pass
                start = time.ticks_us()
                while self.pin.value():
                    pass
                end = time.ticks_us()
                data.append(1 if (end - start) > 50 else 0)

            if len(data) == 40:
                bytes_data = []
                for i in range(0, 40, 8):
                    byte = 0
                    for j in range(8):
                        byte = (byte << 1) | data[i+j]
                    bytes_data.append(byte)
                if sum(bytes_data[:4]) & 0xFF == bytes_data[4]:
                    self.humidity = bytes_data[0]
                    self.temperature = bytes_data[2]
                    return True
        return False

# 初始化DHT11（DATA接GPIO15，内部上拉已启用）
dht11 = DHT11(15)

# 主循环不变
print("DHT11数据读取中（使用内部上拉）...")
while True:
    if dht11.read():
        data_str = f"温度:{dht11.temperature}℃,湿度:{dht11.humidity}%\n"
        sys.stdout.write(data_str)
    else:
        sys.stdout.write("读取失败，检查接线！\n")
    time.sleep(1)

我会逐行拆解这份基于 RP2040（MicroPython）的 DHT11 驱动代码，从类定义、引脚初始化、通信协议、数据解析到主循环，每个细节都讲清楚，帮你彻底理解 DHT11 的工作逻辑。

整体功能总结

这段代码实现了 DHT11 温湿度传感器 在 RP2040 上的驱动，核心是模拟 DHT11 的单总线通信协议，读取温湿度数据并校验，最终循环输出结果；关键优化是启用了 GPIO 内部上拉电阻，解决了接线不稳定导致的读取失败问题。

---

逐行代码解读

1. 导入核心模块

from machine import Pin
import time
import sys

• from machine import Pin：导入 RP2040 硬件引脚控制模块（MicroPython 标准库），用于配置 GPIO 输入/输出、上拉/下拉等。
• import time：导入时间模块，用于精准的毫秒/微秒级延时（DHT11 通信对时序要求极高）。
• import sys：导入系统模块，这里主要用 sys.stdout.write() 替代 print()，输出更稳定（避免缓冲区问题）。

2. 定义 DHT11 类（核心驱动）

class DHT11:
    def __init__(self, pin):
        # 关键修改：启用内部上拉电阻（Pin.PULL_UP）
        self.pin = Pin(pin, Pin.OUT, Pin.PULL_UP)  # 新增 Pin.PULL_UP
        self.temperature = 0
        self.humidity = 0

• class DHT11:：定义 DHT11 传感器的驱动类，封装所有操作逻辑。
• def __init__(self, pin):：类的初始化方法，pin 是传入的 GPIO 引脚号（比如 15）。
  • self.pin = Pin(pin, Pin.OUT, Pin.PULL_UP)：
    • Pin.OUT：初始将引脚设为输出模式（DHT11 通信由主机主动发起，先拉低引脚触发传感器）。
    • Pin.PULL_UP：启用 GPIO 内部上拉电阻（核心优化）------ DHT11 单总线无通信时需要高电平，外部不上拉的话引脚电平会飘，导致读取失败；内部上拉可省掉外部上拉电阻，同时保证电平稳定。
  • self.temperature = 0 / self.humidity = 0：初始化温度、湿度属性，默认值为 0。

3. 核心方法：read()（读取传感器数据）

    def read(self):
        # 步骤1：主机发送起始信号（拉低引脚 20ms）
        self.pin.value(0)  # 引脚拉低，告诉 DHT11 "准备接收数据"
        time.sleep_ms(20)  # 拉低至少 18ms（DHT11 协议要求）
        self.pin.value(1)  # 释放引脚（拉回高电平）
        time.sleep_us(40)  # 保持高电平 40μs，等待传感器响应

        # 步骤2：切换引脚为输入模式，接收传感器的响应信号
        self.pin.init(Pin.IN, Pin.PULL_UP)  # 改为输入模式，仍保持上拉
        time.sleep_us(80)  # 等待传感器拉低引脚（响应信号）

        # 步骤3：检查传感器是否响应
        if not self.pin.value():  # 如果引脚被拉低（传感器响应了）
            time.sleep_us(80)     # 传感器拉低 80μs 后会拉回高电平，等待这个过程
            data = []             # 存储 40 位原始二进制数据

            # 步骤4：读取 40 位数据（DHT11 输出 40 位：湿度整数+湿度小数+温度整数+温度小数+校验位）
            for _ in range(40):
                # 等待引脚从低电平变为高电平（数据位起始）
                while not self.pin.value():
                    pass
                # 记录高电平起始时间
                start = time.ticks_us()
                # 等待引脚从高电平变回低电平（数据位结束）
                while self.pin.value():
                    pass
                # 记录高电平结束时间
                end = time.ticks_us()
                # 判断数据位：高电平持续 >50μs 是 1，否则是 0（DHT11 协议定义）
                data.append(1 if (end - start) > 50 else 0)

            # 步骤5：校验并解析数据
            if len(data) == 40:  # 确保读取到完整的 40 位
                bytes_data = []  # 把 40 位拆成 5 个字节（8位/字节）
                for i in range(0, 40, 8):
                    byte = 0
                    for j in range(8):
                        # 逐位拼接成字节（高位在前）
                        byte = (byte << 1) | data[i+j]
                    bytes_data.append(byte)

                # 校验位验证：前4字节的和（取低8位）等于第5字节
                if sum(bytes_data[:4]) & 0xFF == bytes_data[4]:
                    # 解析数据：bytes_data[0] = 湿度整数，bytes_data[2] = 温度整数
                    # DHT11 小数位固定为 0，所以只取整数部分
                    self.humidity = bytes_data[0]
                    self.temperature = bytes_data[2]
                    return True  # 读取成功，返回 True

        # 任何步骤失败（无响应、数据不全、校验失败），返回 False
        return False

关键细节说明：

• DHT11 通信时序：主机拉低 20ms → 释放 40μs → 传感器拉低 80μs → 拉高 80μs → 输出 40 位数据。
• 数据格式：40 位 = 湿度整数(8位) + 湿度小数(8位) + 温度整数(8位) + 温度小数(8位) + 校验位(8位)。
• 校验逻辑：sum(前4字节) & 0xFF == 校验位，确保数据没传错。

4. 初始化传感器并主循环

# 初始化DHT11（DATA接GPIO15，内部上拉已启用）
dht11 = DHT11(15)

# 主循环不变
print("DHT11数据读取中（使用内部上拉）...")
while True:
    if dht11.read():
        # 读取成功，格式化输出温湿度
        data_str = f"温度:{dht11.temperature}℃,湿度:{dht11.humidity}%\n"
        sys.stdout.write(data_str)
    else:
        # 读取失败，提示检查接线
        sys.stdout.write("读取失败，检查接线！\n")
    time.sleep(1)  # 每秒读取一次（DHT11 最快 1Hz 采样）

• dht11 = DHT11(15)：指定 DHT11 的 DATA 引脚接 RP2040 的 GPIO15。
• while True：无限循环，每秒读取一次数据；成功则输出温湿度，失败则提示接线问题。
• sys.stdout.write()：比 print() 更适合持续输出，避免换行/缓冲区延迟问题。

---

总结

1. 核心逻辑：通过模拟 DHT11 单总线通信时序，读取 40 位原始数据，校验后解析出温湿度。
2. 关键优化 ：初始化引脚时启用 Pin.PULL_UP 内部上拉，解决 DHT11 总线电平飘移导致的读取失败问题。
3. 时序要求 ：DHT11 对微秒级延时敏感，必须用 time.sleep_us()/time.ticks_us() 保证精准度，否则数据会出错。

如果运行时仍出现"读取失败"，优先检查：① 引脚接线是否正确（DATA 接 GPIO15，VCC 接 3.3V，GND 接地）；② 传感器是否正常（DHT11 需接 3.3V/5V，不能反接）；③ 延时参数是否被修改（时序错会导致数据解析失败）。
