自动回充是移动机器人的基础功能，也是衡量定位系统可靠性的关键指标。对于AGV、服务机器人、清洁机器人等设备而言，能否在电量耗尽前准确返回充电座并完成对接，直接决定了其连续作业能力。本文从技术角度分析自动回充的核心挑战，并阐述基于毫米级绝对定位的解决方案及其工程实现路径。
一、自动回充的技术难点
自动回充流程可分解为三个阶段：远距离导航至充电区、中距离接近充电座、最后几厘米的精准对接。每个阶段对定位技术的要求各不相同。
远距离导航阶段，机器人需要从工作位置移动至充电区域附近。这一阶段的主要挑战在于长距离运行带来的累积误差。基于激光SLAM或视觉SLAM的方案，在百米级路径上可能产生数厘米至数十厘米的漂移，导致机器人到达充电区时已偏离真实位置。
中距离接近阶段，机器人需要识别充电座的具体方位并调整姿态。传统方案多采用红外或视觉信标辅助------充电座发射锥形光束或张贴ArUco码，机器人通过传感器搜索信号。这一方法的局限在于：信标容易被遮挡，红外光受环境光干扰，视觉识别对环境光照敏感，且搜索过程耗时较长。
最后对接阶段对精度的要求最为苛刻。充电电极的物理尺寸通常在厘米级，要求机器人与充电座的相对位置偏差控制在±5mm以内，角度偏差控制在±2°以内。这一精度已超越多数定位传感器的原始输出能力，需依赖二次对准机构或高精度引导。
此外，多机器人同时回充的场景还引入了信道冲突问题：多台设备同时搜索同一充电座，或同时发送定位请求，可能导致信号干扰和系统混乱。
二、毫米级绝对定位的技术原理
针对上述难点，毫米级绝对定位系统提供了不同于传统方案的解决路径。以RoomAPS为例，其技术架构如下：

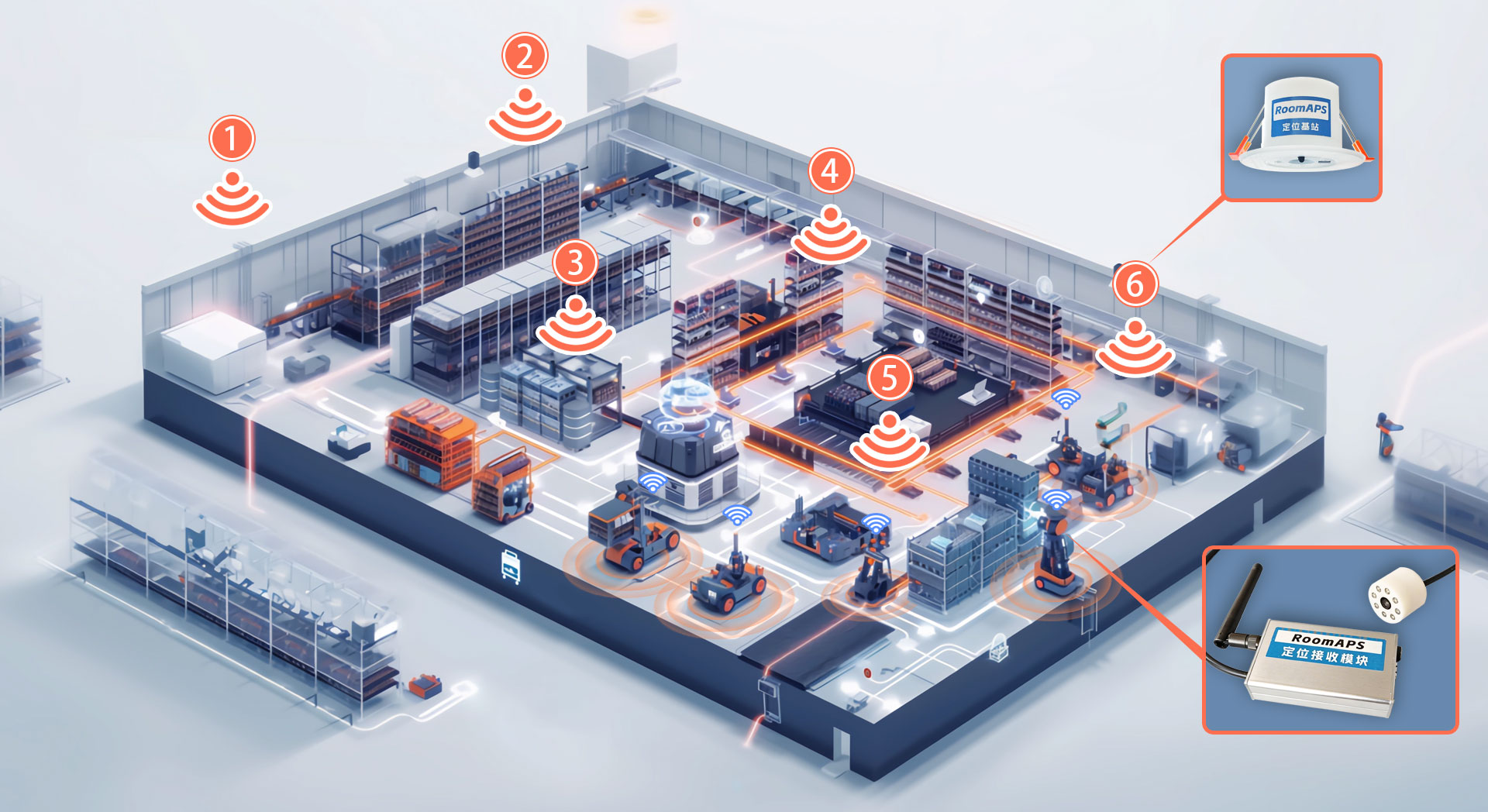

系统由三部分构成：定位基站网络 部署于天花板，各基站坐标预先标定并录入系统；定位接收模块 安装于机器人顶部，包含红外接收器和超声波探头；信道编码器负责分配时间片并转发环境数据。
定位原理基于超声波飞行时间测量 与多边定位算法。工作流程如下：
-
接收模块通过红外光向上发送同步信号，触发基站响应。
-
各基站接收到同步信号后，以超声波脉冲回复。
-
接收模块测量从发送同步信号到收到各基站超声波的耗时，结合当前环境温度湿度对声速进行修正，计算出接收模块到每个基站的距离。
-
当同时锁定3个及以上基站时，系统利用这些距离值和已知的基站坐标，通过几何解算方法确定接收模块所在位置的三维坐标。解算的核心思想是：以每个基站为球心、以测量距离为半径画球面，多个球面的交点即为接收模块的位置。
-
最终输出接收模块所在位置的全局坐标，刷新频率可在10Hz至20Hz之间设置。
该方案的关键技术特征包括：
-
绝对坐标输出：每次定位独立解算，误差不随时间累积，从根本上消除长距离漂移。
-
精度稳定性：在基站部署合理（间距与层高匹配、覆盖5至7个基站）条件下，定位误差可稳定控制在±4mm以内。
-
抗干扰能力：超声波不受环境光影响，红外同步信号采用940nm不可见光，对电磁干扰不敏感。
-
无运动部件 ：系统无电机、无转镜，可靠性高且无运行噪音。
三、基于绝对定位的自动回充技术实现

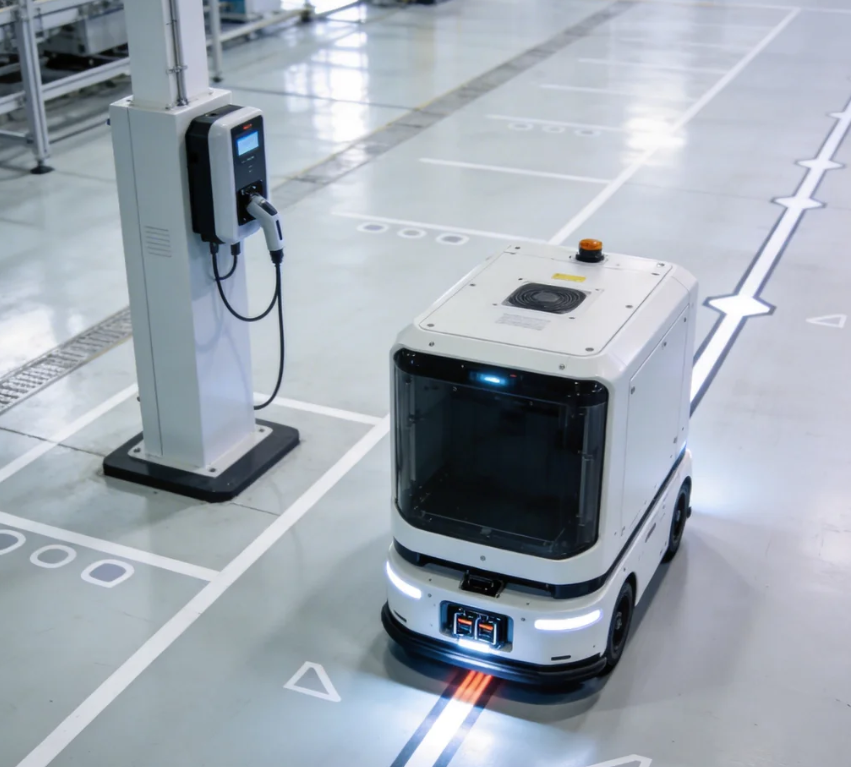

将毫米级绝对定位应用于自动回充，其核心优势在于：机器人始终知道自己的绝对坐标，充电座的坐标可预先标定并存入系统。回充过程由此简化为"从当前位置移动到目标坐标"的路径规划与跟踪问题。
1. 坐标统一与标定
在系统部署阶段，完成两项关键标定：
-
充电座位置标定：将定位接收模块临时放置于充电座对接面中心，记录此时输出的坐标值作为充电目标点。
-
机器人安装参数标定：测量接收模块在机器人坐标系下的安装偏移量，用于将接收模块坐标转换为机器人中心坐标。
2. 分级导航策略
回充过程采用分级控制策略，兼顾效率与精度：
-
全局路径规划（距离充电座大于5米）：基于全局坐标地图，规划从当前位置至充电区的无碰撞路径。机器人沿路径移动，每收到一次定位数据（10-20Hz）即修正一次位置，确保路径跟踪误差不累积。
-
局部逼近控制（距离充电座1至5米）：切换至充电座坐标系下的控制律。系统计算机器人当前位置与充电目标点的横向偏差、纵向偏差和角度偏差，通过比例-积分-微分控制器生成线速度与角速度指令，引导机器人逐渐对准充电座。
-
最终对接（距离小于1米）：此时定位精度优势充分体现。由于绝对定位系统持续输出机器人当前坐标与充电座坐标的精确差值，无需二次引导机构即可实现毫米级对接。实测数据显示，在基站覆盖良好的区域，对接横向偏差可控制在±3mm以内，角度偏差±1°以内。
3. 多机协同机制
当多台机器人同时需要回充时，信道编码器发挥关键作用：
-
为每台机器人的接收模块分配独立的时间片，避免同时发送定位请求造成信号冲突。
-
实时监控各机器人位置，当多台设备同时接近同一充电座时，系统可根据优先级或距离远近自动调度，防止拥堵。
-
记录各机器人充电状态，避免已充满设备长时间占用充电位。
4. 异常处理与容错设计
实际运行中可能出现的异常情况包括基站信号短暂遮挡、超声波多径干扰等。系统设计了以下容错机制：
-
当可见基站数量少于3个时，定位数据输出暂停，机器人切换至航迹推算模式，依靠里程计和IMU维持短时运动。
-
当定位数据与航迹推算偏差超过阈值时，系统自动标记该时刻的定位值为可疑数据并予以滤除。
-
若信号遮挡超过预设时间（如5秒），机器人主动降低速度并尝试调整路径，直至信号恢复。
四、性能测试与对比
在某AGV测试场进行的对比测试显示，采用毫米级绝对定位的自动回充方案在以下指标上表现优于传统方案：
| 指标 | 激光SLAM+红外引导 | 视觉SLAM+二维码引导 | 毫米级绝对定位 |
|---|---|---|---|
| 远距离导航误差（100m路径） | 12-18cm | 8-15cm | <1cm |
| 对接成功率（100次测试） | 86% | 91% | 99.5% |
| 平均对接耗时 | 45秒 | 38秒 | 22秒 |
| 多机并发支持能力 | 无，需人工协调 | 有限，需错时调度 | 内置，自动分配时间片 |
| 环境适应性 | 反光/低纹理场景下降 | 光照变化敏感 | 不受环境光/纹理影响 |
五、工程集成要点
对于希望集成该方案的机器人开发者，关键工程步骤包括：
-
基站网络部署：根据场地层高计算基站间距，建议间距与层高接近（如层高4米，间距3.5-4.5米），保证接收模块在任何位置至少可见3个基站。
-
坐标系统一：建立场地全局坐标系，测量并录入各基站坐标。
-
设备参数配置：通过串口指令设置接收模块的刷新频率（建议10-20Hz）和安装高度。
-
上位机数据解析：接收模块输出格式为字符串，包含可见基站数和平面坐标值，解析后用于导航控制。
-
充电策略集成：在机器人控制程序中设定电量阈值（如30%），触发回充任务并调用路径规划模块。
六、总结
毫米级绝对定位为机器人自动回充提供了一种确定性解决方案：通过天花板基站网络建立全局坐标系，使机器人在任何位置都能获取自己的精确坐标，将回充过程简化为可重复执行的坐标跟踪任务。从技术角度看，该方案的核心价值在于消除了传统定位方案的累积误差和环境敏感性，使自动回充从"概率成功"演变为"确定性成功"。对于需要24小时连续运行的工业AGV、需要高可靠性的服务机器人而言，这一技术路径正在成为自动充电功能的标准配置。
