基于WPF MVVM的流程编排状态机引擎上位机

在自动化设备行业，越来越多的企业开始面临一个共同的问题：设备功能越来越复杂，但软件却越来越难维护。传统的上位机程序往往把逻辑写死在代码里，一旦流程变化，就需要重新修改程序、重新编译、重新部署，效率低、风险高。

如果设备能够像人一样，根据流程自动运行，根据状态自动切换，并且无需修改代码就能调整流程，那会怎样？

这正是设备流程编排状态机引擎上位机所解决的问题。

一、传统设备上位机的痛点

在大多数设备软件中，流程逻辑通常通过 if/else 或 switch 状态判断实现。例如：

启动 → 初始化 → 等待信号 → 执行动作 → 检测结果 → 下一步
不同产品需要不同流程
不同设备需要不同步骤

问题随之而来：

1. 流程写死在代码中

流程一旦改变，就必须修改程序。

2. 设备改型成本高

每换一个产品型号，就要重新开发。

3. 逻辑复杂难维护

流程越多，代码越混乱。

4. 调试困难

无法直观看到设备运行到哪一步。

二、流程编排 + 状态机引擎的解决方案

基于 WPF + MVVM 架构开发的设备流程编排状态机引擎上位机，将设备逻辑从代码中彻底解耦。

核心理念只有一句话：

流程用图配置，逻辑用引擎执行。

系统将设备流程拆分为多个 状态节点（State），并通过 **状态机引擎（State Machine Engine）**驱动执行。

设备启动

↓

初始化设备

↓

等待治具到位

↓

执行测试

↓

判断结果

↓ ↓

PASS FAIL

↓ ↓

下一工序报警处理

整个流程不需要写死在代码中，而是通过 流程编排器进行可视化配置。

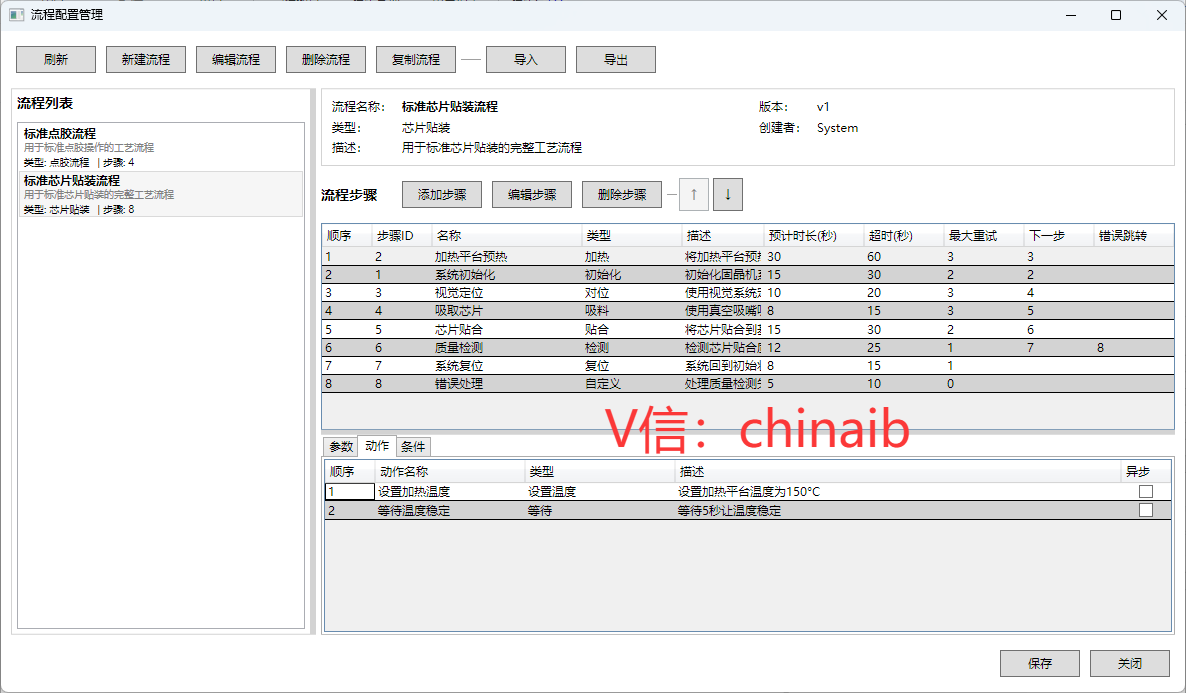

三、可视化流程编排，让设备逻辑一目了然

系统提供 流程设计器，工程师可以通过拖拽方式设计设备流程。

支持的流程节点包括：

初始化节点
IO检测节点
PLC通信节点
运动控制节点
测试节点
条件判断节点
循环节点
异常处理节点
结束节点 ↓ 读取PLC信号 ↓ 治具是否到位？ ↓Yes 执行测试 ↓ 保存数据 ↓ End

无需编写代码，流程即可运行。

四、状态机驱动，设备运行更稳定

系统核心采用 状态机引擎（State Machine Engine）。

每个流程步骤都是一个 状态（State）：

Idle
Init
WaitFixture
Testing
SaveData
Finish

状态机负责：

状态切换
逻辑执行
异常处理
状态回退
流程控制

这样带来的好处：

1. 设备逻辑清晰

所有流程都以状态形式存在。

2. 系统稳定性高

状态机天然避免逻辑混乱。

3. 易于扩展

增加新流程只需要增加新节点。

五、基于 WPF MVVM 架构，软件更专业

系统采用 WPF + MVVM 架构开发，具备工业软件级架构优势。

MVVM优势

UI 与逻辑完全分离

View：界面展示
ViewModel：业务逻辑
Model：设备数据

好处：

代码结构清晰
易于维护
支持模块化开发

支持的技术能力

多线程设备控制
PLC通讯（Modbus / TCP / EtherNet/IP）
运动控制
IO控制
数据库记录
实时日志系统
多语言切换

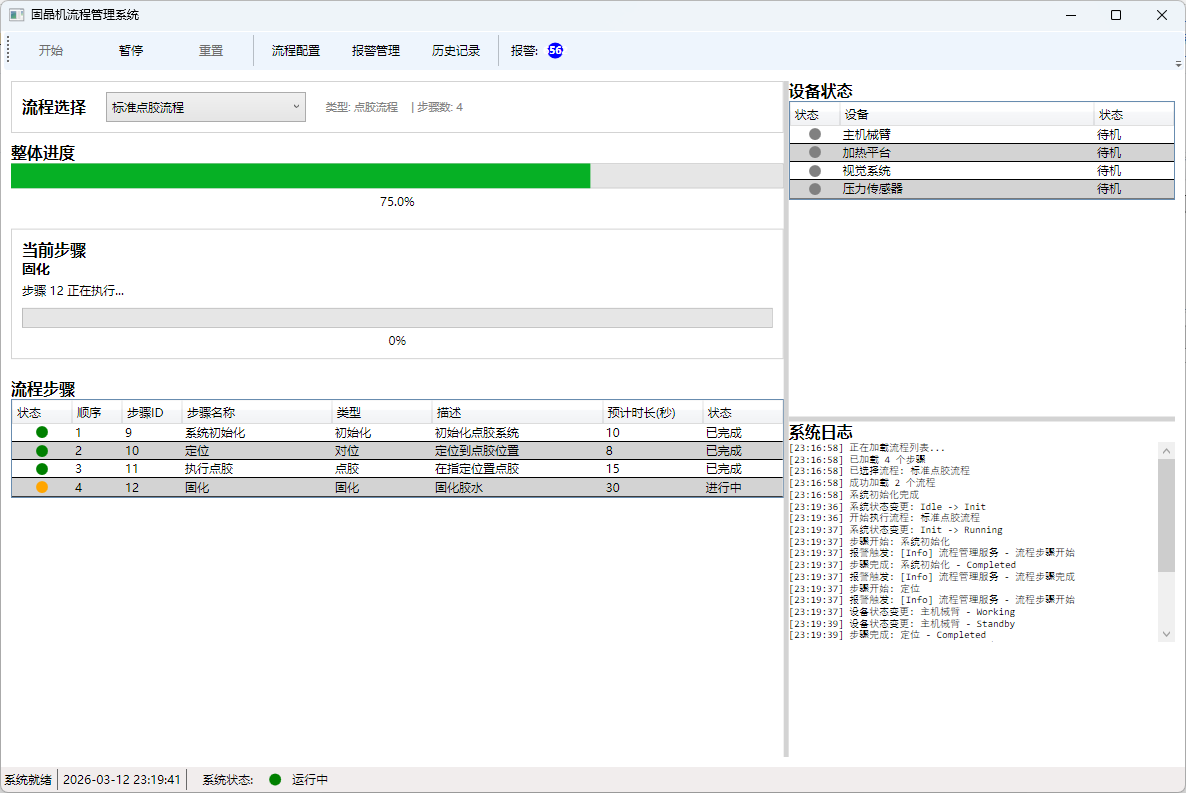

六、实时状态监控，设备运行透明化

系统提供 实时状态监控界面：

运行时可以看到：

当前执行流程
当前状态节点
每一步执行时间
执行结果
异常信息

状态：

✔ 初始化设备

✔ 读取PLC信号

✔ 等待治具

→ 正在执行：电机转速测试

□ 数据保存

□ 流程结束

工程师可以实时观察设备运行过程，大大提升调试效率。

七、零代码配置，适配不同设备

设备流程引擎支持 动态流程加载：

只需要更换配置文件即可切换设备流程，例如：

相机测试流程
电机测试流程
充电器测试流程
FCT测试流程
老化测试流程

无需重新开发软件。

这意味着：

一套上位机，可适配多种设备。

八、典型应用场景

该系统非常适合以下设备：

自动化测试设备

FCT测试设备
PCBA测试设备
摄像头测试设备
电机测试设备

生产设备

点胶机
固晶机
锁螺丝机
AOI检测设备

自动化产线

自动上下料
自动检测
自动分拣

九、带来的商业价值

设备流程编排状态机上位机可以帮助设备厂实现：

开发效率提升 50%+

设备改型成本降低 70%

软件维护难度大幅下降

同时也让设备软件具备 平台化能力：

一套软件架构，可复用在所有设备上。

十、未来设备软件的发展方向

未来的设备软件一定是：

平台化 + 模块化 + 流程编排化

而不是传统的"写死逻辑"的程序。
