MATLAB MAB 5.0建模规范-Stateflow规范 第1部分（详细）

MAB（Mathworks Advisory Board，Mathworks咨询委员会）针对MATLAB、Simulink、Stateflow规定了建模重要基本规则，这些建模指南的总体目的是让模型的建模者和使用者能够形成简单、统一的理解，本文章主要针对2020年3月发布的5.0版本进行逐条解读。

众所周知，编码规范可以在命名、缩进、注释、格式上统一代码风格，别人一看就懂，降低了沟通成本，并且规范的代码结构也使得代码的可读性、可维护性极大提升，同样，建模规范也有异曲同工之妙，遵守建模规范是实现以下目标的重要前提主要目标是：

• 提高图形的可理解性
• 提高功能分析的可读性
• 防止连接错误
• 注释等
• 提高代码生成效率
• 确保生成代码的健壮性

目录

• Stateflow建模规范（共54条）
• • [Stateflow模块 / 数据 / 事件（7 条）](#Stateflow模块 / 数据 / 事件（7 条）)
• 详细解读
• • [db_0122: Stateflow 与 Simulink 接口信号和参数规范](#db_0122: Stateflow 与 Simulink 接口信号和参数规范)
  • [db_0123: Stateflow端口名规范](#db_0123: Stateflow端口名规范)
  • [db_0125: Stateflow 本地数据规范](#db_0125: Stateflow 本地数据规范)
  • [db_0126: Stateflow 事件定义规范](#db_0126: Stateflow 事件定义规范)
  • [jc_0701: 首索引可用数值规范](#jc_0701: 首索引可用数值规范)
  • [jc_0712: 默认转换路径执行时序规范](#jc_0712: 默认转换路径执行时序规范)
  • [jc_0722: 并行状态中本地数据定义规范](#jc_0722: 并行状态中本地数据定义规范)
• 其他Stateflow规范
• • Stateflow图
  • [条件转移 / 动作](#条件转移 / 动作)
  • 标签描述
  • 其他
• 声明

MAB 5.0共151条规范，分为命名规范、Simulink建模规范、Stateflow建模规范、MATLAB规范四类。

Stateflow规范共54条，分以下5部分进行解读

• 第1部分：Stateflow模块 / 数据 / 事件
• 第2部分：Stateflow图
• 第3部分：条件转移 / 动作
• 第4部分：标签描述
• 第5部分：其他

本文章解读第1部分 Stateflow模块 / 数据 / 事件

MAB 5.0最全规范见 MATLAB MAB 5.0建模规范解读（最全）

Stateflow建模规范（共54条）

Stateflow模块 / 数据 / 事件（7 条）

序号	规范 ID	规范名称	核心要求简述
1	db_0122	Stateflow and Simulink interface signals and parameters Stateflow 与 Simulink 接口信号和参数规范	Chart 启用 "与 Simulink I/O 强类型匹配"（动作语言为 C 时）
2	db_0123	Stateflow port names Stateflow端口名规范	Stateflow 输入 / 输出端口名与对应信号名一致（复用块除外）
3	db_0125	Stateflow local data Stateflow 本地数据规范	状态机级不定义 Local/Constant/Parameter 类型本地数据；父子关系块中本地数据名不重复
4	db_0126	Defining Stateflow events Stateflow 事件定义规范	Stateflow 事件按最小作用域定义
5	jc_0701	Usable number for first index 首索引可用数值规范	动作语言为 C 时，Stateflow 数据首索引统一设为 0 或 1
6	jc_0712	Execution timing for default transition path 默认转换路径执行时序规范	Chart 不启用 "初始化时执行（进入）图表"
7	jc_0722	Local data definition in parallel states 并行状态中本地数据定义规范	并行状态中，仅在一个状态中完成的局部变量需在该状态中定义

详细解读

db_0122: Stateflow 与 Simulink 接口信号和参数规范

规范描述

1. Chart\]（Stateflow 图块）的参数 {Use Strong Data Typing with Simulink I/O}（启用与 Simulink I/O 的强数据类型）必须勾选启用。(仅当{Action Languages}设置为C时)

核心目的

• 避免隐式类型转换风险：禁用强数据类型时，Simulink 信号默认以 double 类型与 Stateflow 交互，易因类型不匹配导致隐含转换，引发精度丢失或数值异常；强类型配置可强制显式匹配，杜绝此类风险。
• 提升模型可读性与可维护性：明确的接口数据类型定义，让开发人员直观知晓 Stateflow 与 Simulink 的信号交互类型，无需额外追溯类型适配逻辑，降低跨工具协作理解成本。
• 保障代码生成一致性：强数据类型配置确保生成代码中接口数据类型与模型设计完全一致，避免因隐式转换导致的代码逻辑偏差，符合嵌入式控制器对类型确定性的要求。
• 简化错误排查：类型不匹配时会直接触发模型诊断错误，而非在仿真或运行阶段隐性暴露问题，便于早期定位接口配置失误。

示例说明

正确示例

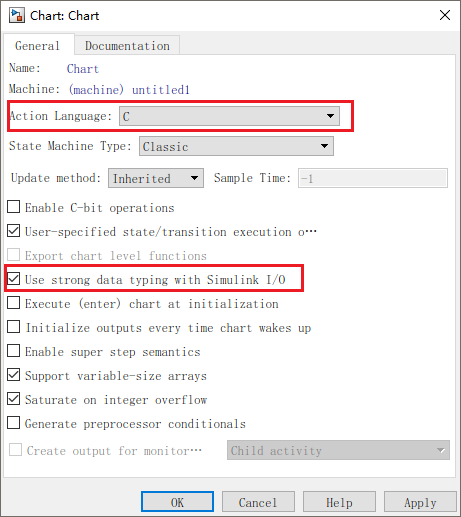

当{Action Languages}设置为C时，[Chart]（Stateflow 图块）的参数 {Use Strong Data Typing with Simulink I/O}勾选。

错误示例
当{Action Languages}设置为C时，[Chart]（Stateflow 图块）的参数 {Use Strong Data Typing with Simulink I/O}未勾选。

db_0123: Stateflow端口名规范

规范描述

1. Stateflow 图块的输入 / 输出端口名称，必须与对应连接的 Simulink 信号名称保持一致。
   例外：可复用的 Stateflow 模块（如库链接的 Stateflow 块），允许端口名称与信号线名称不同。

核心目的

• 避免信号连接混淆：统一端口与信号线名称，让开发人员直观关联 Stateflow 的输入输出来源与去向，防止跨工具（Simulink 与 Stateflow）协作时的连接错误。
• 提升模型可读性与维护性：标准化的命名对应关系，减少信号追溯成本，无需额外查阅关联逻辑即可明确信号流向，降低跨团队协作理解难度。
• 保障代码生成可靠性：避免因命名不一致导致生成代码中信号标识混乱，确保 Stateflow 逻辑与 Simulink 信号在代码层面的映射准确性。

示例说明

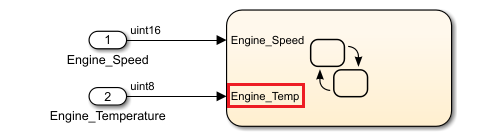

正确示例

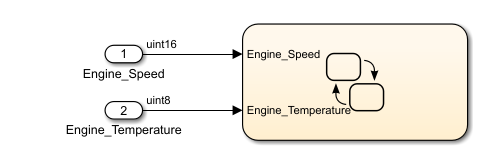

Stateflow 图块的输入 / 输出端口名称与对应连接的 Simulink 信号名称一致。

错误示例
Stateflow 图块的输入 / 输出端口名称与对应连接的 Simulink 信号名称不一致。

db_0125: Stateflow 本地数据规范

规范描述

1. 禁止在 Stateflow 的 "状态机级（machine level）" 定义以下类型的局部数据：
   • "Local"（本地）类型数据；
   • "Constant"（常量）类型数据；
   • "Parameter"（参数）类型数据。
2. 存在父子关系的 Stateflow 块中，局部数据名称不得重复。

核心目的

• 避免数据共享风险：禁止机器级定义局部数据，防止数据被模型中所有块共享，确保局部数据仅服务于特定层级的逻辑，避免非预期的修改或干扰。
• 提升逻辑清晰度：明确局部数据的作用域边界，让开发人员快速定位数据的适用范围，降低跨层级协作时的理解成本。
• 防止命名冲突：父子级 Stateflow 块中数据名称唯一，避免因名称重复导致的数据引用歧义，确保代码生成时的变量映射准确性。
• 保障模型可维护性：标准化局部数据的定义规则，简化后期数据修改、删除等维护操作，避免因数据作用域或命名问题引发的连锁错误。

示例说明

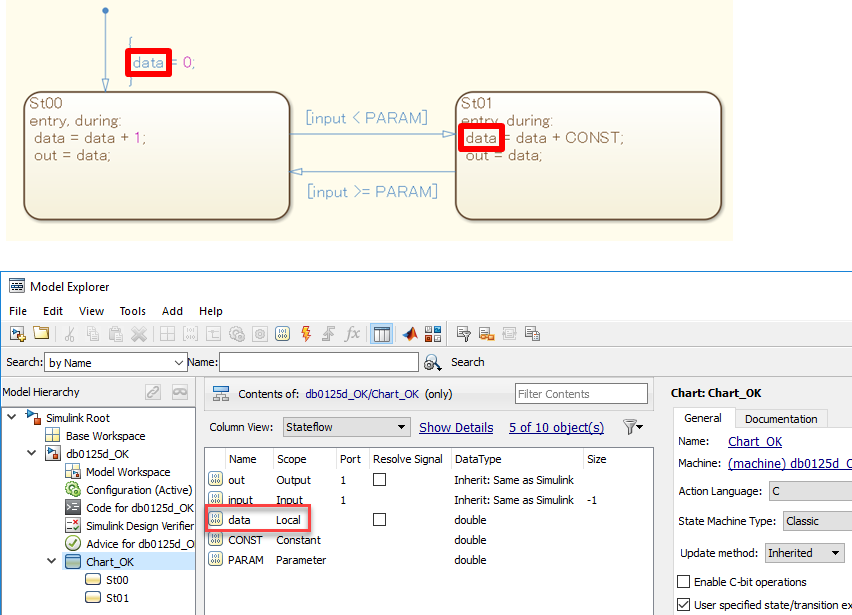

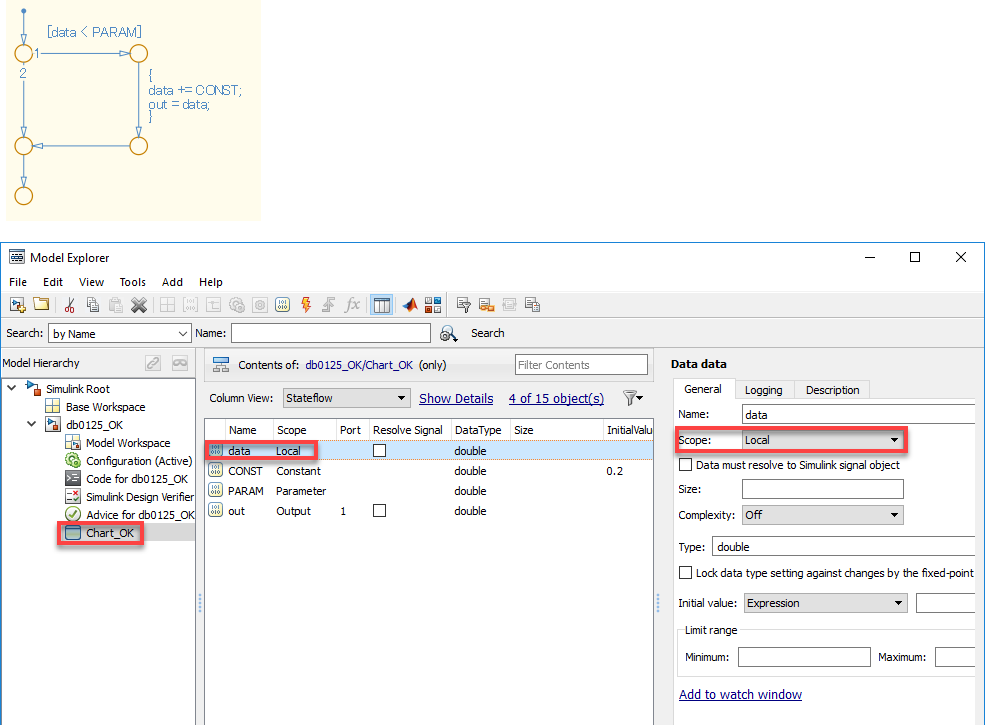

正确示例
数据对象未在状态机级上将作用域定义为 Local。
具有父子关系的 Stateflow 模块不包含同名的状态流数据。

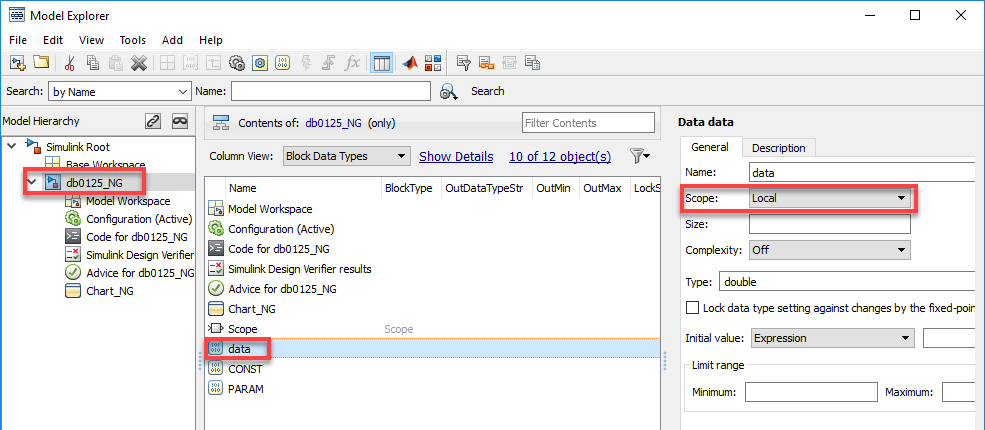

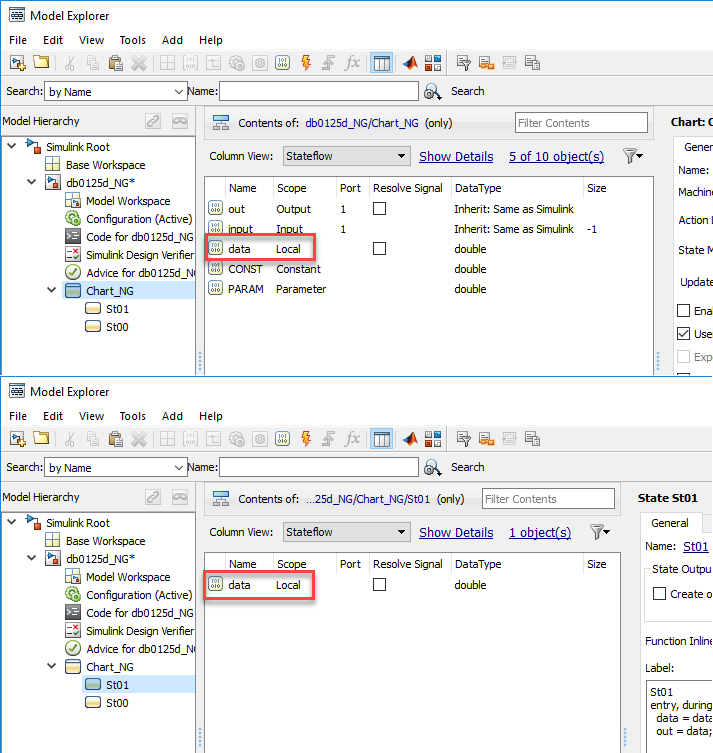

错误示例
在状态机级上将作用域设置为 Local 局部数据。
具有父子关系的 Stateflow 模块包含同名的状态流数据。

db_0126: Stateflow 事件定义规范

规范描述

1. Stateflow 事件（含触发事件、内部事件等）必须在最小适用作用域级别定义，即事件的作用域需严格匹配其使用范围，禁止过度扩大作用域（如全局作用域）。

核心目的

• 避免事件触发混淆：限制事件作用域可防止跨层级、跨模块的无规则事件触发，明确事件的触发源与响应范围，降低事件流向的追溯难度。
• 提升模型可读性与可维护性：最小化作用域让开发人员快速定位事件的使用场景，无需全局检索事件关联，清晰区分不同模块的事件逻辑，降低跨团队协作成本。
• 减少仿真与代码生成风险：避免因全局事件重名导致的触发冲突，或子系统独立执行时引发的事件不匹配问题，保障仿真稳定性与代码生成的准确性。

示例说明

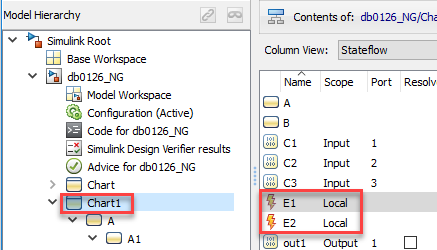

正确示例

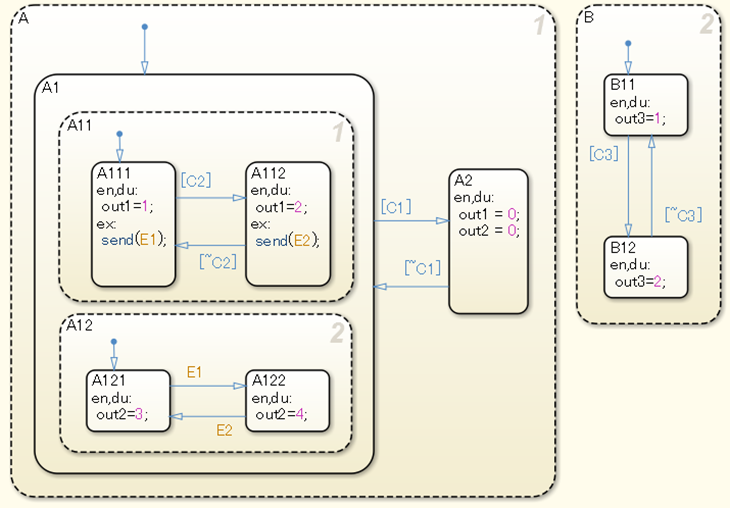

Stateflow 事件（含触发事件、内部事件等）在最小适用作用域级别定义。

错误示例

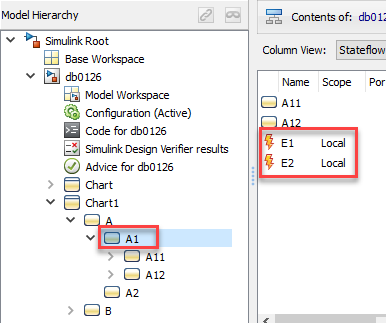

Stateflow 事件（含触发事件、内部事件等）未在最小适用作用域级别定义。

jc_0701: 首索引可用数值规范

规范描述

1. 当 [Chart]（Stateflow 图块）的 {Action Language}（动作语言）设置为 "C" 时，Stateflow 数据的 {First index}（首索引）需统一配置为以下两种模式之一，禁止混合使用：
   • 模式 1：首索引统一设为 "0"（0-based 索引）；
   • 模式 2：首索引统一设为 "1"（1-based 索引）。

核心目的

• 避免索引逻辑混淆：统一首索引模式，防止因混合 0/1-based 索引导致的数据访问错误（如数组越界、索引对应关系错乱）。
• 提升模型可读性与维护性：标准化的索引配置让开发人员快速理解数据的访问规则，无需额外区分不同数据的索引起点，降低跨团队协作成本。
• 保障代码生成一致性：C 语言默认采用 0-based 索引，统一索引模式可减少生成代码中的索引转换逻辑，避免因索引不匹配导致的代码执行异常。

示例说明

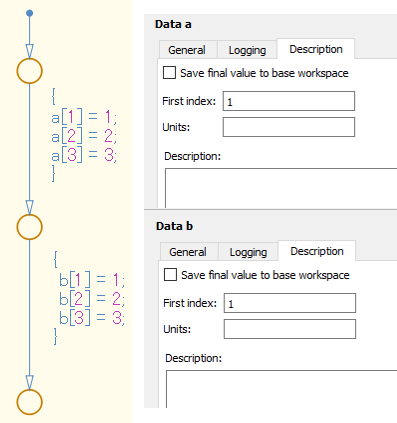

正确示例

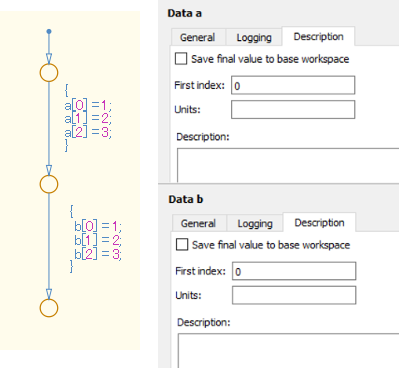

当 Stateflow Chart的属性{Action Languages} 设置为 C 时，Stateflow 的数据属性第一个索引均设置为 0。
当 Stateflow Chart的属性{Action Languages} 设置为 C 时，Stateflow 的数据属性第一个索引均设置为1。

错误示例

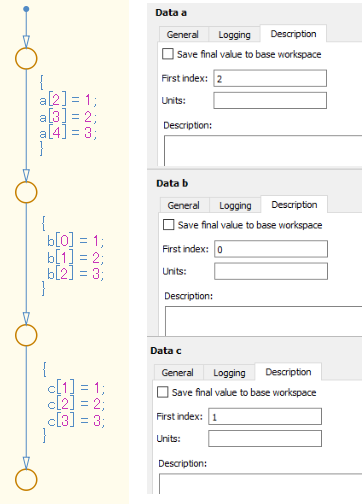

第一个索引设置为 0、1 和 2 的组合。

jc_0712: 默认转换路径执行时序规范

规范描述

1. Chart\]的参数 {Execute (enter) chart at initialization}（初始化时执行 / 进入图块）必须设置为 "未勾选" 状态。

核心目的

• 避免逻辑误解：统一默认转移的执行时机，防止因部分 Chart 启用初始化执行、部分未启用导致的行为不一致，确保所有 Chart 的默认转移逻辑遵循相同触发规则。
• 保障信号有效性：模型初始化阶段，Chart 的输入信号可能尚未完成初始化（如传感器信号、外部输入参数），禁止初始化时执行默认转移，可避免使用无效信号触发转移逻辑，防止非预期行为。
• 提升模型一致性：标准化默认转移的执行机制，降低跨团队协作时对转移时机的理解偏差，简化模型评审与调试流程。

示例说明

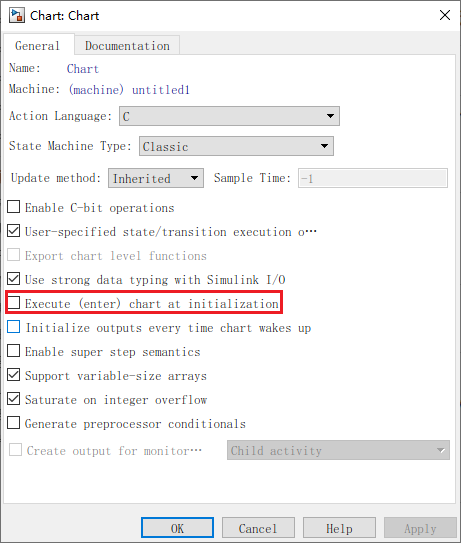

正确示例
[Chart]的参数 {Execute (enter) chart at initialization}（初始化时执行 / 进入图块）设置为 "未勾选" 状态。

错误示例

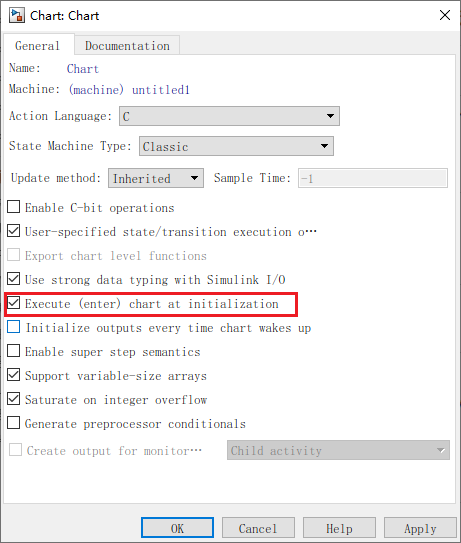

[Chart]的参数 {Execute (enter) chart at initialization}（初始化时执行 / 进入图块）设置为 "勾选" 状态。

jc_0722: 并行状态中本地数据定义规范

规范描述

1. 在并行状态（Parallel States）中，仅在单个状态内完成逻辑运算的局部变量，必须在该状态内部定义，禁止在父状态或更高层级定义后跨并行状态共享。

核心目的

• 避免数据竞争风险：并行状态为同步执行逻辑，跨状态共享局部数据可能导致多个并行状态同时读写数据，引发数值冲突或非预期覆盖。
• 提升逻辑清晰度：数据定义在使用它的并行状态内部，让开发人员直观知晓数据的专属场景，无需跨状态追溯数据流向，降低理解成本。
• 保障模型可维护性：明确的数据作用域边界，便于后期修改单个并行状态的逻辑时，不影响其他并行状态的运行，减少连锁错误。

示例说明

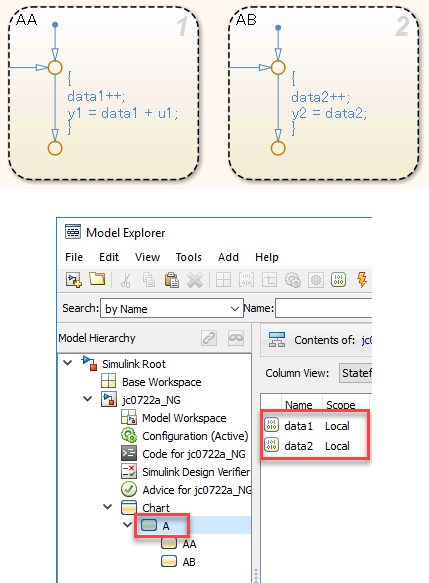

正确示例

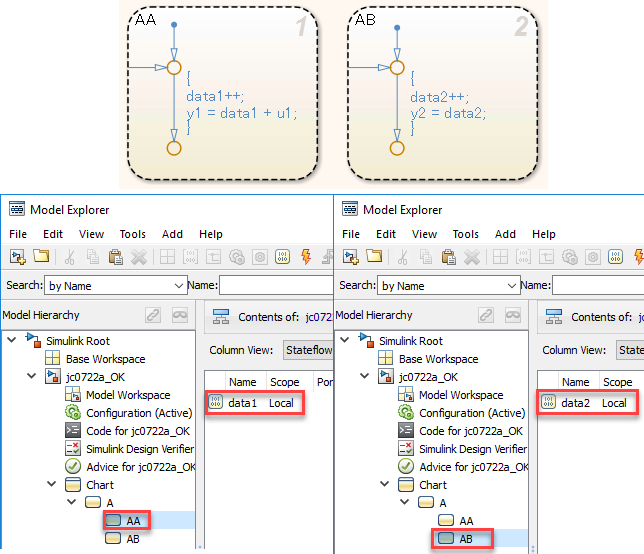

局部变量已在其所在的并行状态中定义。

错误示例
局部变量未在其所在的并行状态中定义。
