HN20P03 是一款 P 沟道增强型 MOSFET，核心规格为 -30V / -20A，广泛用于低压大电流的负载开关与电源管理场景。
HN20P03典型应用：
电源管理：DC-DC 转换器、负载开关、电源路径控制，
电机驱动：小型直流电机、步进电机的正反转控制，
LED 照明：LED 驱动电源的恒流 / 开关控制，
智能家居：智能插座、继电器驱动、传感器供电开关。
核心参数与特点

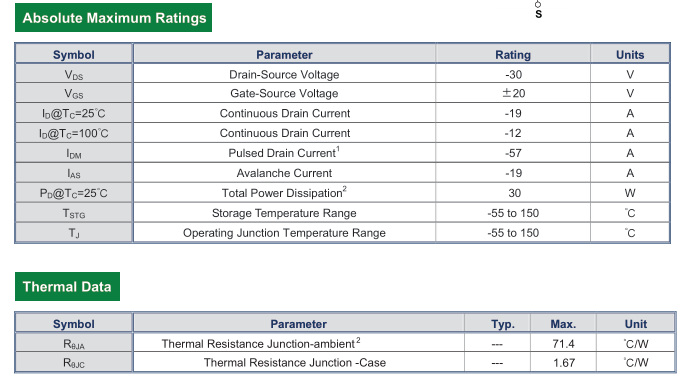

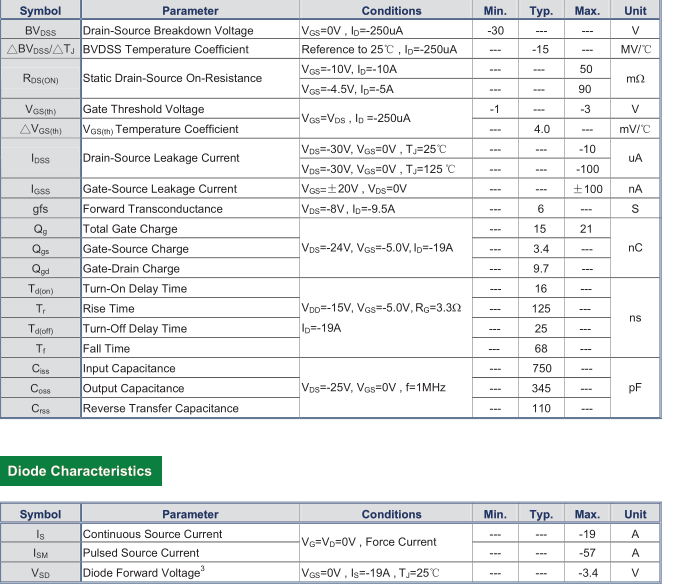

| 参数项 | 规格值 | 说明 |
|---|---|---|
| 漏源电压 (Vdss) | -30V | 耐压，适用于低压电源系统 |
| 连续漏极电流 (Id) | -20A | 大电流能力，适合高负载应用 |
| 导通电阻 (Rds (on)) | ≤ 0.1Ω (典型值) | 低损耗，提升电路效率 |
| 栅源电压 (Vgs) | ±20V | 标准驱动电压 |

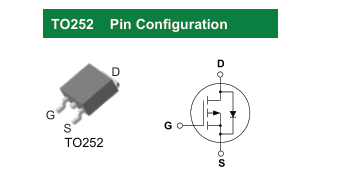

| 封装 | TO-252 | 贴片封装，便于 PCB 布局 |
| 沟道类型 | P 沟道 | 低电平开启，适合高端 / 低端开关配置 |
封装：
核心应用场景与电路
1. 高端负载开关（最常用）
用于电池供电系统，控制负载电源通断（如 MCU / 外设 / 电机供电）。
优势：P 沟道高端开关，低电平（0V）导通，无需电荷泵，驱动简单。
电路原理
G 极：接 MCU IO（3.3V/5V）或控制信号
S 极：接VIN（电池 / 电源，如 12V/24V）
D 极：接负载正极
Rg：1kΩ~10kΩ，限制栅极浪涌、抑制振荡
D1：续流二极管，保护感性负载反电动势
工作逻辑
IO=高电平（≈VIN）：VGS≈0V → MOS关断，负载断电
IO=低电平（0V）：VGS≈-VIN → MOS导通，负载供电
2. 电池保护 / 电源路径管理
用于锂电池 / 铅酸电池组的过流 / 过放保护、电源切换。
典型：4 串～8 串锂电（12V~24V）、电动车 / 储能电源
电路要点
与 保护 IC 配合
保护 IC 输出低电平 → HN20P03 导通，允许放电 / 充电
异常时（过流 / 过压 / 过温）→ 保护 IC 输出高 → MOS 关断，切断回路
3. DC-DC 同步整流（降压 Buck）
用于低压大电流 Buck 转换器（如 12V→5V/3.3V，输出 5A~15A），替代肖特基二极管，提升效率（减少损耗）。
电路结构
上管：N 沟道 MOS（如 HN20N03）
下管：HN20P03（P 沟道） 做同步整流
驱动：PWM 控制器
4. 直流有刷电机驱动（H 桥 / 半桥）
用于 小型直流电机（12V/24V，≤20A）正反转、调速。
典型：玩具车、机器人、电动工具、风扇
半桥驱动（单方向 / 调速）
高端：HN20P03（P 沟道）
低端：N 沟道 MOS（如 HN20N03）
控制：PWM 调速，配合栅极驱动。
5. LED 恒流 / 开关驱动
用于 大功率 LED 阵列（12V/24V，几 A~ 十几 A）开关控制或恒流源。
典型：汽车 LED 灯、工业照明、背光。
电路
HN20P03 做电源开关，配合恒流 IC
或直接 PWM 调光（低电平导通）
二、关键设计参数（HN20P03）
VDS：-30V（耐压）
ID：-20A（连续电流）
RDS(on)：≤100mΩ（@VGS=-10V）
封装：SOT-89 / TO-252（DPAK）
VGS：±20V（驱动范围）
三、设计注意事项
驱动电压
确保VGS ≤ -8V（可靠导通）
避免VGS > -2V（不完全导通，发热大）
推荐：VGS=-10V~-12V
栅极电阻 Rg
推荐：1kΩ~10kΩ
作用：抑制振荡、限制 di/dt、保护 MCU IO
散热（TO-252）
20A 工作时：PCB 铺铜≥2cm²，加散热焊盘
降额：长期工作建议 ≤15A
保护
感性负载（电机 / 线圈）：必须加续流二极管（D 极→S 极）
静电 / 浪涌：G 极串电阻，必要时加 TVS
