MEMS（微机电系统）传感器作为AI感知物理世界的核心器件，其性能不仅取决于内部微结构的加工精度，同样受到封装环节 的显著影响。在封装完成后，传感器的引线框架、金丝弧高、塑封体尺寸、引脚共面度、以及激光打标标识等宏观特征，直接关系到后续SMT贴装的良率以及长期可靠性。例如，引脚共面度不良会导致回流焊时虚焊，影响信号传输；金丝弧高过大或过小则可能引发电气短路或断路；塑封体的外形尺寸偏差则可能导致自动贴片机吸嘴无法准确拾取。因此，对MEMS传感器封装后的宏观尺寸进行精密检测，是确保每一颗传感器都能稳定工作的必要环节。
QM系列一键闪测仪的技术契合点：
一、解决传统检测痛点：多颗传感器同时批量测量

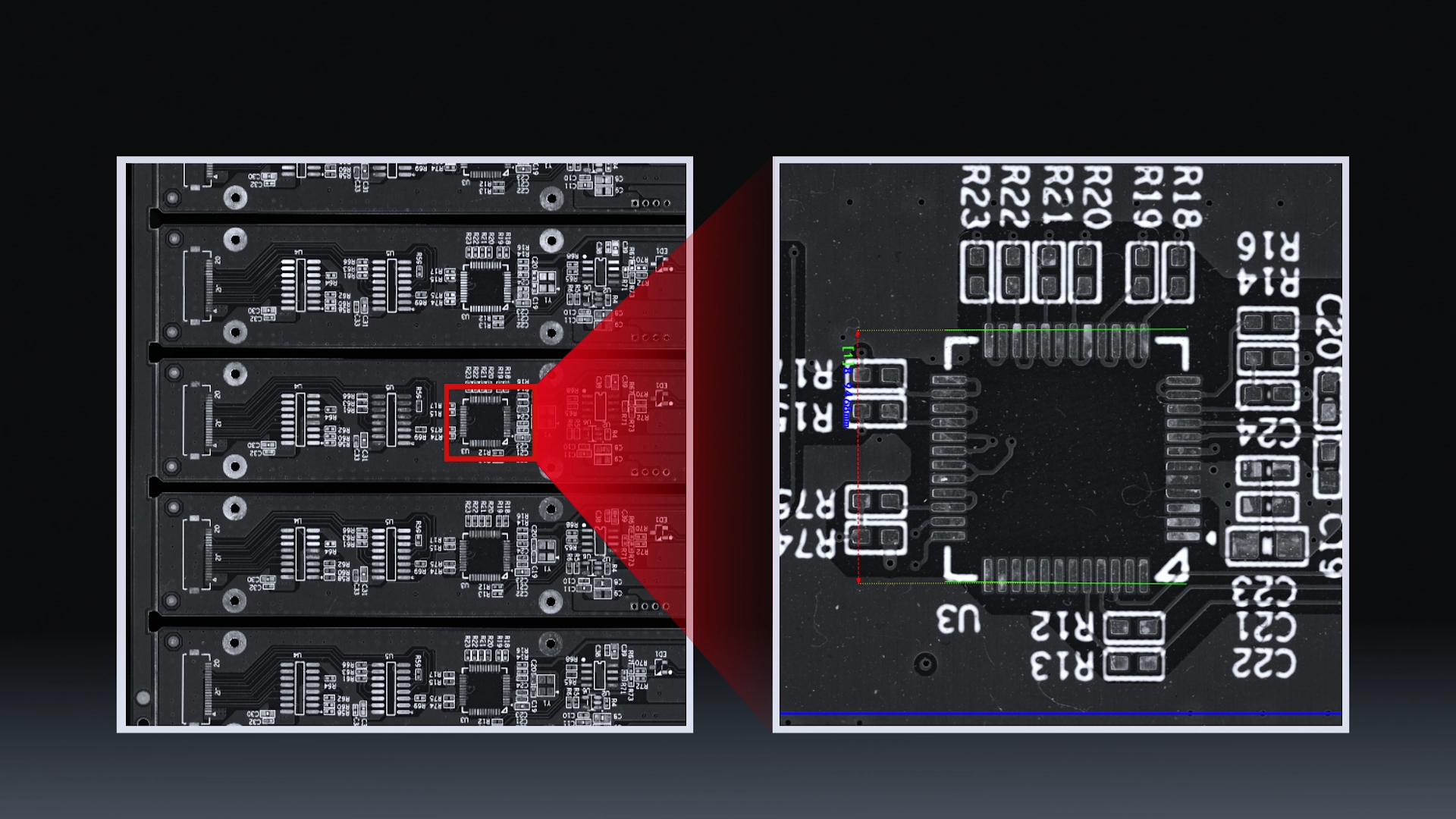

MEMS传感器通常以载带或托盘形式批量供应，在出厂前需要对每颗传感器的封装尺寸进行全面检查。传统采用卡尺或手动影像仪的方式，效率低下且易出错，通常仅能进行抽检。QM系列闪测仪的大视野成像能力，允许一次性放置数十颗传感器同时测量。在检测时，只需将整盘传感器置于载物台，仪器通过自动模板匹配快速识别每颗传感器的位置和方向，在数秒内完成所有传感器的引脚宽度、引脚间距、塑封体长宽、激光标识字符等多项尺寸的批量测量。单次可测量特征数量高达5000个，将传统抽检升级为真正的全检，大幅提升出货质量。
二、攻克高精度难题：亚像素算法应对多种材质表面

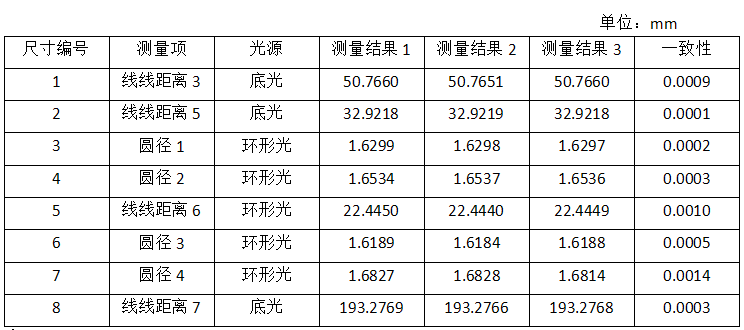

MEMS传感器封装体通常包含多种材质：黑色环氧树脂塑封体、金属引脚、金丝（可通过侧视光路辅助测量）、以及激光打标的白色字符。不同材质的反光特性和边缘对比度差异较大。QM系列搭载的可编程环形光源与同轴光系统，允许针对不同特征进行多角度照明组合，使各类边缘均能清晰呈现。其0.005亚像素级边缘提取算法能够精确锁定每个特征的边界，即使在测量引脚共面度（需结合侧视光路）时，也能稳定获取各引脚的相对高度差。在精度表现上，QM系列重复精度可达±0.5μm，整体测量精度稳定在±1μm以内，满足封装尺寸的检测需求。
三、智能化数据管理：SPC分析驱动封装工艺稳定性监控
封装过程中的压模、电镀、成型等工序都会影响最终尺寸。QM闪测仪内置的SPC统计分析功能，可实时监控关键尺寸的长期趋势。通过分析引脚共面度 的CPK值变化，可以及时发现引线框架电镀或成型工序的异常；通过追踪塑封体尺寸的波动，可以评估模具的磨损情况。当数据出现系统性偏移时，即可提前安排设备保养或工艺参数调整，避免批量不良品的产生。同时，仪器的OCR字符识别功能可自动读取传感器表面的激光标识，与数据库比对，确保型号和批次信息准确无误。
在AI感知层向更高集成度、更小尺寸演进的过程中，MEMS传感器的封装质量直接决定了最终应用的可靠性。QM系列一键闪测仪凭借±1μm高精度、0.5μm重复精度、数秒级批量测量以及AI智能边缘提取能力，为MEMS传感器封装后的宏观尺寸检测提供了高效的解决方案，保障了每一颗传感器都能精准服务于AI系统。
