摘 要
CC1031载货汽车变速器结构设计的目的是为了解决载货汽车在不同工况下的动力传递需求，提升其性能和可靠性。变速器作为连接发动机与驱动轮之间的重要组件，能够通过调整输出转速和扭矩来适应不同的行驶条件。该设计通过分析现有的变速器技术，结合CC1031车型的具体需求，提出了一种高效、可靠且成本适中的变速器方案。设计过程中，重点考虑了变速器的传动效率、换挡平顺性、耐久性以及维护性。同时，采用了现代化的材料和制造工艺，确保变速器在各种工作条件下的长期稳定性。通过优化齿轮的组合方式和轴承的选择，设计了多档位的变速系统，能够在不同的载荷下实现平稳的动力输出。此外，变速器的结构紧凑，能有效减少整车重量，提升车辆的燃油经济性。最终，经过一系列的仿真与测试，验证了该变速器设计能够满足载货汽车的性能要求，并为今后的相关产品开发提供了理论依据和技术支持。
洛 阳 理 工 学 院 1
第 1 章 绪 论 9
1.1 研究的目的和意义 9
1.2 国内外研究现状 9
1.2.1 国外研究现状 10

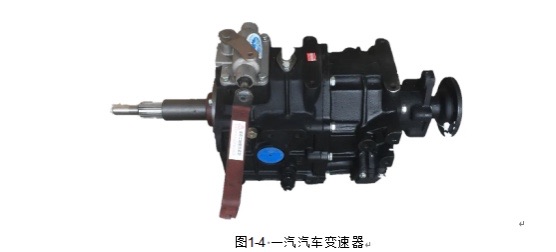

1.2.1 国内研究现状 12
1.3 论文研究的主要内容 13
第 2 章 CC1031变速器的方案设计 15
2.1 传动机构结构分析与类型选择 15
2.2 变速器主传动方案的选择 15
2.3 倒挡传动方案的选择 16
在CC1031变速器的设计中，倒挡传动方案的选择是确保车辆在倒车操作时平稳性、可靠性和安全性的关键因素。倒挡的主要任务是将动力方向逆转，从而使车辆能够顺利倒退。倒挡传动方案通常采用齿轮传动结构，常见的设计包括直齿轮传动和斜齿轮传动。直齿轮传动结构由于其简单、成本较低，广泛应用于轻型车辆和小型变速器中。直齿轮传动在倒挡操作时提供较大的扭矩，但也容易产生较大的噪音和振动。相比之下，斜齿轮传动则通过斜齿轮的渐进啮合减少了噪音和振动，但由于制造工艺较为复杂，成本也较高。对于CC1031变速器来说，考虑到其目标市场和性能要求，设计时可以根据不同车辆类型的需求选择合适的倒挡传动方案。如果车辆主要用于城市交通，驾驶频繁且需要较高的平稳性，则斜齿轮传动可能更为适用；如果车辆用于重型货运或低速场合，直齿轮传动则因其结构简单且能承受较大负载而成为更优选择。 16
除了传动方案的类型，倒挡的操作方式也是设计中需要重点考虑的因素。在CC1031变速器中，倒挡的选择不仅要考虑齿轮的传动效率，还要确保倒车操作的安全性。传统的倒挡多依赖机械结构，通过变速杆或离合器的切换实现倒挡的啮合。然而，这种方式在操作上需要较为精确的控制，且在换挡时可能产生较大的冲击，尤其是在负载较大的情况下。为了改善倒挡换挡的顺畅性和减少磨损，一些现代变速器采用了同步器技术，这种技术能够使倒挡在齿轮啮合前自动调整齿轮转速，避免因速度不匹配而导致的冲击和齿轮损坏。 16
2.4 传动方案的最终确定 16
在对变速器型式、传动机构方案进行了分析与选择之后，其传动路线： 17
1档：一轴→1→2→中间轴→10→9→9、11间同步器→二轴→输出 17
2档：一轴→1→2→中间轴→8→7→5、7间同步器→二轴→输出 17
3档：一轴→1→2→中间轴→6→5→5、7间同步器→二轴→输出 17
4档：为直接档，即一轴→1→1、3间同步器→二轴→输出 17
5档：加速时：一轴→1→2→中间轴→14→4→3→1、3间同步器→二轴→输出 17
倒档：一轴→1→2→中间轴→12→13→11→9、11间同步器→二轴→输出。 17
第 3 章 变速器的结构设计 18
3.1传动比范围 18
3.2 齿轮参数 19
3.3 各档齿轮齿数的分配和各档传动比 19
3.3.1确定一档齿轮的齿数 20
3.3.2 确定常啮合传动齿轮副的齿数 20
3.3.3 确定其他各档的齿数 20
3.3.4确定倒档齿轮齿数 21
3.3.5 变速器齿轮的变位 22
3.4齿轮强度计算及校核 23
3.4.1 各轴的转矩计算 23
3.4.2 斜齿齿轮弯曲强度1校核 23
3.4.3 斜齿齿轮接触应力校核 24
3.5轴的功用及设计要求 25
3.6初选轴的尺寸 26
3.6.1 轴的刚度校核 26
3.6.2 轴的强度校核 27
3.7 键的设计与校核 28
第 4 章 三维建模 30
4.1 solidworks 30
结 论 31
谢 辞 32
参考文献 34

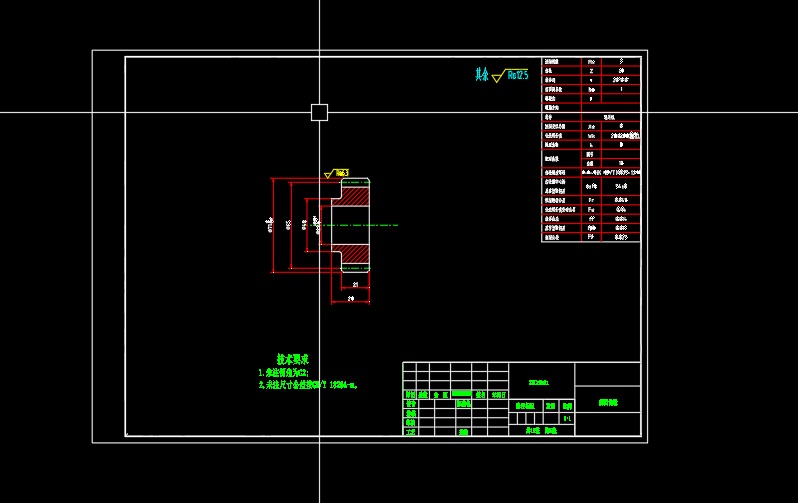

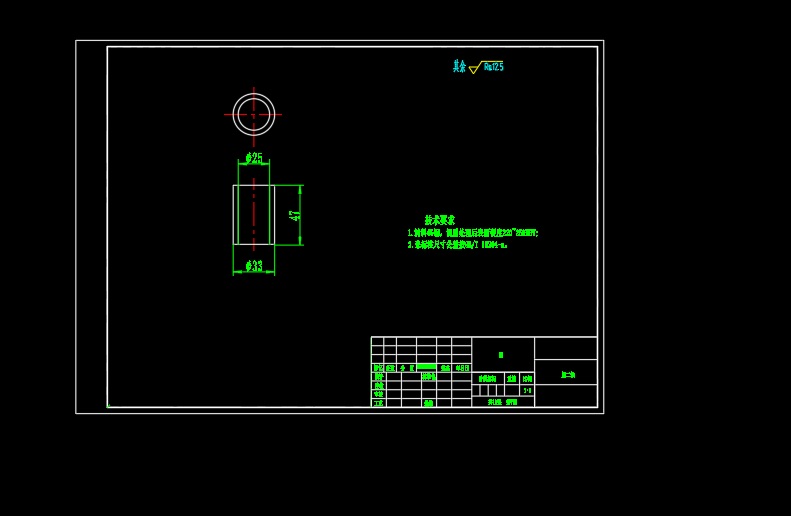

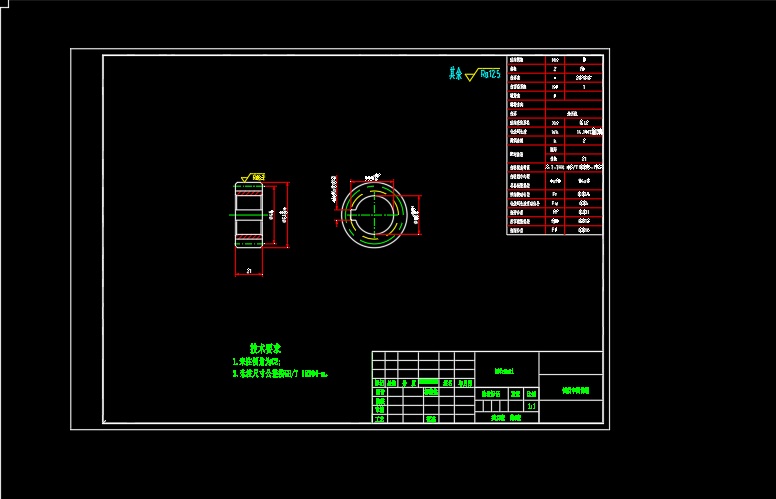

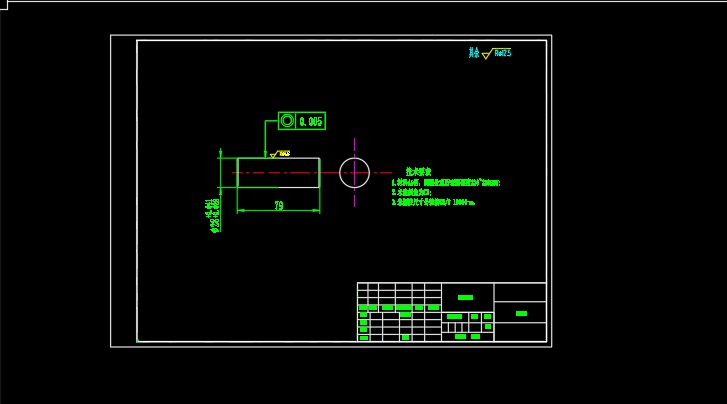

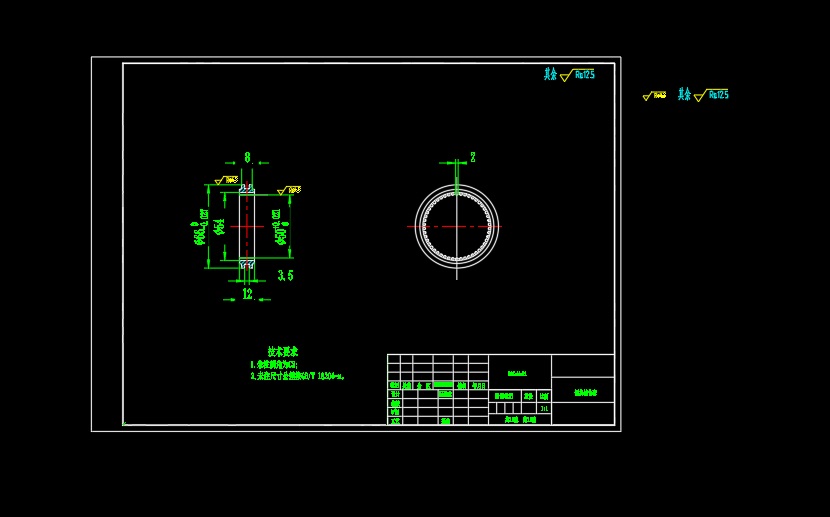

附 录 35
1.1 研究的目的和意义
CC1031载货汽车变速器结构设计的研究目的是针对载货汽车在不同驾驶条件下对动力传递的需求，进行变速器的优化设计，以提升其性能和可靠性。作为车辆传动系统的核心部件，变速器的设计不仅影响车辆的动力输出，还直接关系到车辆的燃油效率、操控性和行驶平稳性。对于载货汽车来说，往往需要在不同的负载情况下保持高效的动力传递，因此，设计一个既能提供充足扭矩输出，又能保持较高传动效率的变速器，对于提升整车性能、延长使用寿命具有重要意义。该研究通过分析现有变速器技术及其在实际应用中的优缺点，提出了一种适用于CC1031载货汽车的变速器设计方案，旨在优化其动力性能、可靠性以及经济性。变速器设计的意义在于满足载货汽车在各种驾驶环境下的动力需求，尤其是在载重、坡道、城市道路等复杂工况下。传统的载货汽车变速器通常存在换挡不平顺、动力传递效率低下等问题，这不仅影响了驾驶舒适性，也增加了燃油消耗。通过对CC1031载货汽车的变速器进行结构设计优化，能够有效改善这些问题。例如，通过合理选择齿轮比和优化齿轮组的配置，可以实现更高效的动力传递和更平顺的换挡体验。同时，改进后的变速器可以更好地适应载货汽车的特殊需求，如大负荷行驶和长时间高速巡航，确保在各种使用条件下都能维持良好的性能和稳定性。这对于提高载货汽车的综合竞争力，提升体验具有重要作用。
随着环保和节能要求的不断提高，设计一款既高效又环保的变速器对于实现更低油耗、更少排放具有重要的现实意义。现代汽车工业对于燃油经济性和环保性能的要求越来越高，尤其是在商用车领域，载货汽车作为长时间高负荷运行的典型代表，其能源消耗和排放控制成为社会关注的焦点。通过对CC1031载货汽车变速器的优化设计，可以在不牺牲动力输出的前提下，提升传动系统的整体效率，从而减少燃料消耗和二氧化碳排放。这不仅符合全球日益严格的排放标准，也能降低企业的运营成本，具有显著的经济效益和社会价值。总之，本研究的目的和意义在于为载货汽车提供一款更为高效、可靠、节能的变速器系统，推动汽车行业技术的进步，并为可持续发展贡献力量。
1.2 国内外研究现状
1.2.1 国外研究现状
在国际上，载货汽车变速器的研究经历了长期的发展，尤其是在提高传动效率、优化换挡性能以及降低能耗等方面，取得了显著进展。许多先进的国家和地区，如美国、德国、日本等，已经在载货汽车变速器的设计和技术上取得了很多突破。美国的重型卡车和载货汽车变速器的研究始于20世纪中期，主要集中在提高动力传递的平顺性与承载能力上。例如，美国的现代化自动变速器系统多采用电子控制技术与液压系统的结合，以实现更精确的换挡控制和更优的燃油效率。此外，美国卡车市场普遍使用的是12速或更高速的手动变速器，这些变速器不仅在长途运输中表现出色，还能提供更高的承载能力，满足载重和高效传动的要求。
在欧洲，尤其是德国，载货汽车变速器的设计在技术创新上具有领先地位。德国汽车制造商，如奔驰、沃尔沃和斯堪尼亚等，长期以来在变速器的高效性和可靠性方面进行深入研究。德国研究者在自动变速器、双离合变速器（DCT）和变速器控制系统方面做出了重大贡献。双离合变速器尤其被广泛应用于载货汽车中，它能够提供比传统手动变速器更高效的动力传递，并且实现更加平顺的换挡体验。双离合变速器的关键技术在于其快速换挡的能力，大大减少了动力中断的时间，从而提高了动力输出的平稳性和燃油经济性。此外，近年来，德国的研究者还关注于电动化和智能化变速器的研究，例如电动卡车的变速器设计，重点研究如何将传统的传动技术与新能源技术融合，减少能耗并提高车辆的整体性能。
日本在载货汽车变速器技术方面也有着卓越的创新，特别是在自动化与电子控制方面。日本汽车工业的特点是对产品质量和可靠性的极致追求，这在载货汽车变速器的设计中表现得尤为突出。日本的研究机构和汽车制造商，如丰田和日野，早期就开始关注于变速器与发动机的匹配问题。通过精细化的调校和自动化控制技术的应用，日本的载货汽车变速器能够在不同工况下提供最佳的动力输出，尤其是在高负荷和爬坡等极限工况下表现稳定。此外，日本还在持续探索变速器的减震设计，以减小因齿轮啮合时产生的振动和噪音，进一步提升车辆的舒适性和稳定性。近年来，日本还积极推动变速器的电气化设计，致力于开发用于电动货车的自动化变速器，推动变速器技术向更加节能环保的方向发展。
图1-1 沃尔沃变速器
国外在载货汽车变速器的研究上取得了丰富的成果，尤其是在自动化、双离合技术、电子控制以及新能源应用等方面。各国根据自身的市场需求和技术优势，发展了各具特色的变速器设计方案，不仅大大提升了载货汽车的整体性能，还推动了全球汽车工业技术的进步。随着全球对节能、环保和高效能的要求不断提高，未来载货汽车变速器的研究将会继续向更加智能化、电动化、自动化的方向发展。在20世纪50年代到60年代，液力变速器开始在货车中应用，液力变速器可
