图像拼接中的TPS变形技术详解

Thin Plate Spline（TPS）薄板样条是图像拼接（Image Stitching）中的一个常用工具，它在warp阶段特别实用。图像拼接大家可能不陌生，比如用手机拍全景照片时，后台就会自动把多张图片拼起来。但要拼得自然，就得处理好图片间的变形和对齐。TPS就是一种非刚性变换方法，能让图片"柔软"地弯曲适应，效果比简单仿射变换要好得多。

这篇文章会从TPS的基本原理入手，讲讲它的数学基础，然后结合图像拼接的实际场景，配上公式、代码和图例。

TPS是什么？为什么用在图像拼接？

先简单说背景。图像拼接的流程大致分特征提取、匹配、对齐（warp）和融合。warp阶段的核心是把一张图片"扭曲"到另一张的坐标系下，让重叠部分完美匹配。

如果用刚性变换（如平移旋转），对齐效果有限，尤其是镜头畸变或物体变形时。TPS是一种基于控制点的插值方法，灵感来自物理上的薄板弯曲模型。它能最小化"弯曲能量"，让变形看起来自然流畅。

在拼接中，我们通常从特征匹配得到对应点对（比如SIFT或ORB提取的keypoints），这些点对就是TPS的"源点"和"目标点"。TPS会计算一个连续的变形场，把源图像的所有像素映射到目标位置。优点是局部灵活，全局平滑，不会产生裂缝或过度拉伸。

TPS的数学原理

TPS的核心是求解一个函数f(x,y)f(x, y)f(x,y)，它把源点(xi,yi)(x_i, y_i)(xi,yi)映射到目标点(xi′,yi′)(x_i', y_i')(xi′,yi′)，同时对其他点进行插值。2D的TPS可以分开处理x和y方向的映射，通常我们定义两个函数：fxf_xfx和fyf_yfy。

基本形式是径向基函数（RBF）的组合：

f(x,y)=a1+axx+ayy+∑i=1nwiU(∥(x,y)−(xi,yi)∥)f(x, y) = a_1 + a_x x + a_y y + \sum_{i=1}^n w_i U(\| (x,y) - (x_i, y_i) \|)f(x,y)=a1+axx+ayy+∑i=1nwiU(∥(x,y)−(xi,yi)∥)

其中：

a1,ax,aya_1, a_x, a_ya1,ax,ay 是仿射部分的参数，处理全局线性变换。
wiw_iwi 是权重，控制每个控制点的贡献。
U(r)=r2log⁡rU(r) = r^2 \log rU(r)=r2logr 是薄板样条的基函数（r=0时U=0）。

为什么用这个基函数？因为它来自薄板弯曲能量的最小化。物理上，薄板在固定点受力弯曲时，总能量EEE是二阶导数的积分：

TPS就是找一个f，使得E最小，同时满足插值条件f(xi,yi)=vif(x_i, y_i) = v_if(xi,yi)=vi（v_i是目标值）。

要计算参数，我们把控制点代入，组成线性方程组：

设源点P = $(x1,y1), ..., (xn,yn)$ ，目标x' = $x1', ..., xn'$ 。

矩阵形式：K_w + L_a = v

其中K是基函数矩阵，K_{ij} = U(||P_i - P_j||)，L是仿射矩阵，a= $a1, ax, ay$ ^T，v是目标向量。

再加正交条件确保唯一解。实际用库如skimage时，这些都封装好了。

如果想加平滑，可以引入正则项λ E(f)，λ越大变形越刚性。

在图像拼接中的应用

在拼接里，TPS常用于非线性warp。比如两张照片有透视畸变，特征点匹配后，用TPS拟合变形场，然后用grid_sample或remap函数应用到整张图。

优点：处理复杂变形好，计算高效（O(n^3)但n小）。

缺点：控制点少时可能过度扭曲，多时计算慢。实际中常结合RANSAC滤点。

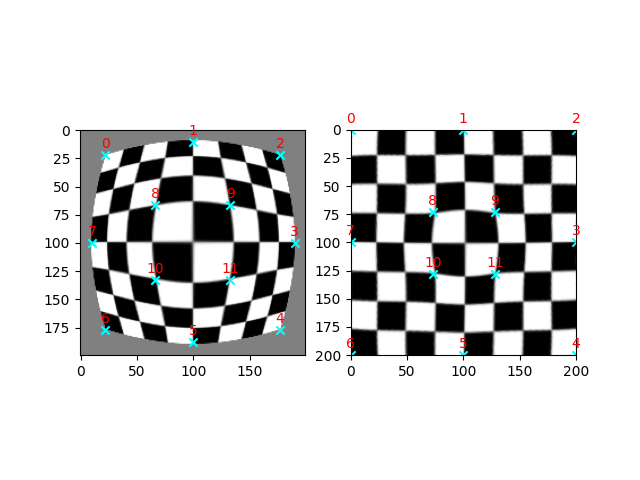

上图是skimage库的TPS示例，左边是原始棋盘格，右边是变形后。可以看到控制点（数字标记）移动后，网格自然弯曲，这在拼接时能修正镜头畸变。

实际代码示例

用Python的skimage实现TPS warp很简单。假设我们有源点src和目标点dst：

python 复制代码

import numpy as np
from skimage.transform import ThinPlateSplineTransform, warp

# 示例控制点
src = np.array([[0, 0], [0, 100], [100, 100], [100, 0]])  # 源矩形
dst = np.array([[10, 10], [5, 90], [110, 95], [105, 5]])  # 目标扭曲

tps = ThinPlateSplineTransform()
tps.estimate(src, dst)

# 假设image是源图像 (numpy array)
warped = warp(image, tps, output_shape=image.shape)

这儿estimate计算参数，warp应用变形。实际拼接中，src/dst从特征匹配来。

为了可视化变形场，我们可以变形一个网格：

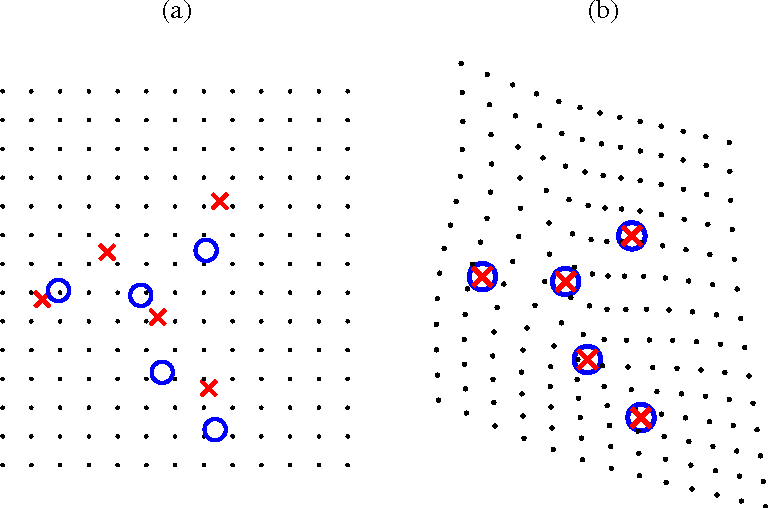

如上图，(a)是原始点网格，(b)是TPS后。点位移后，整场平滑过渡。

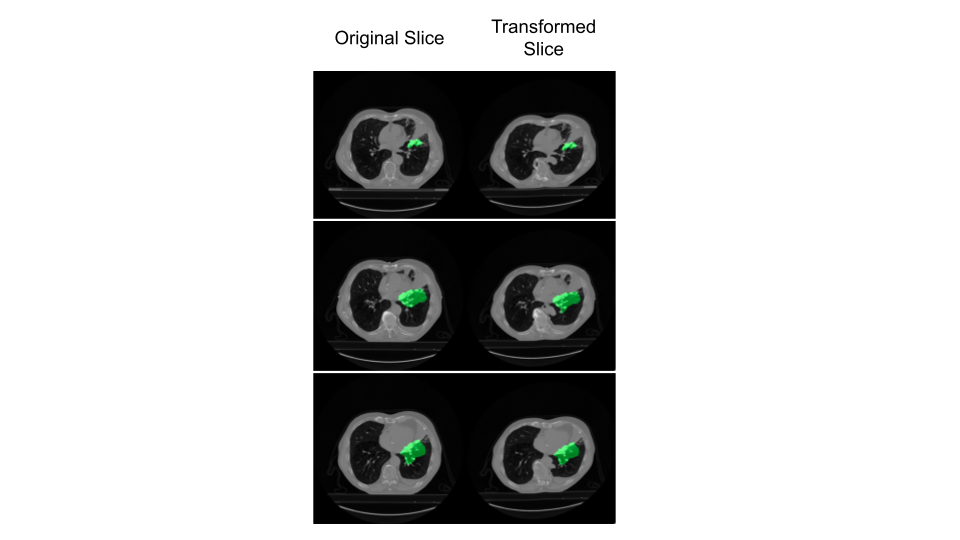

在医疗图像如CT拼接，TPS还能处理3D变形：

图中左列原始切片，右列变形后，用于数据增强或配准。

小结

TPS是图像拼接warp的利器，平衡了灵活性和平滑性。实际项目中，点对质量关键，多用边界点约束避免边界失控。如果变形太猛，试试加λ或更多点。
