STM32HAL输入捕获定时器测量PWM频率和占空比

STM32HAL输入捕获定时器测量PWM频率和占空比

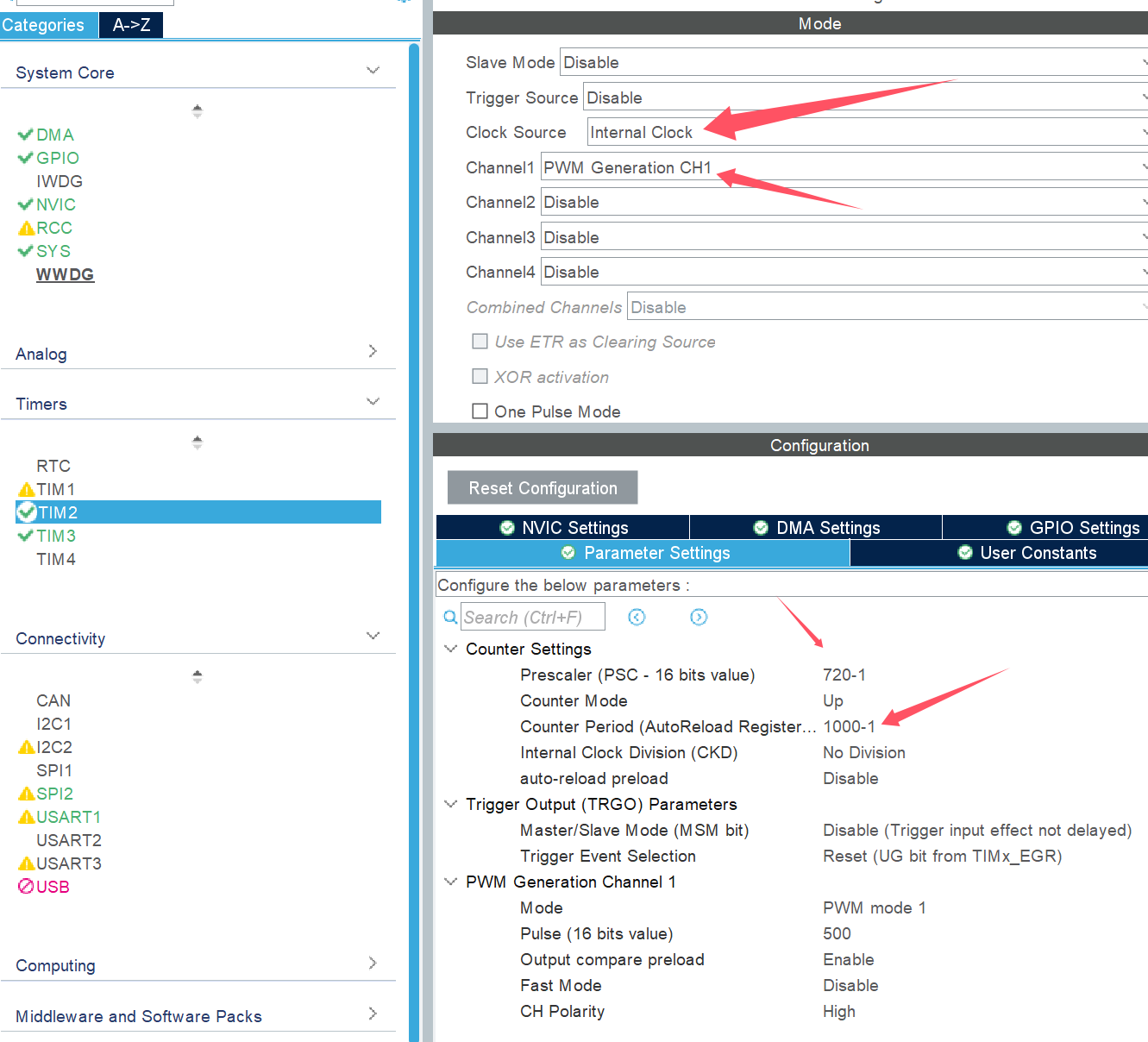

这里我们使用定时器2输出1khz的PWM波

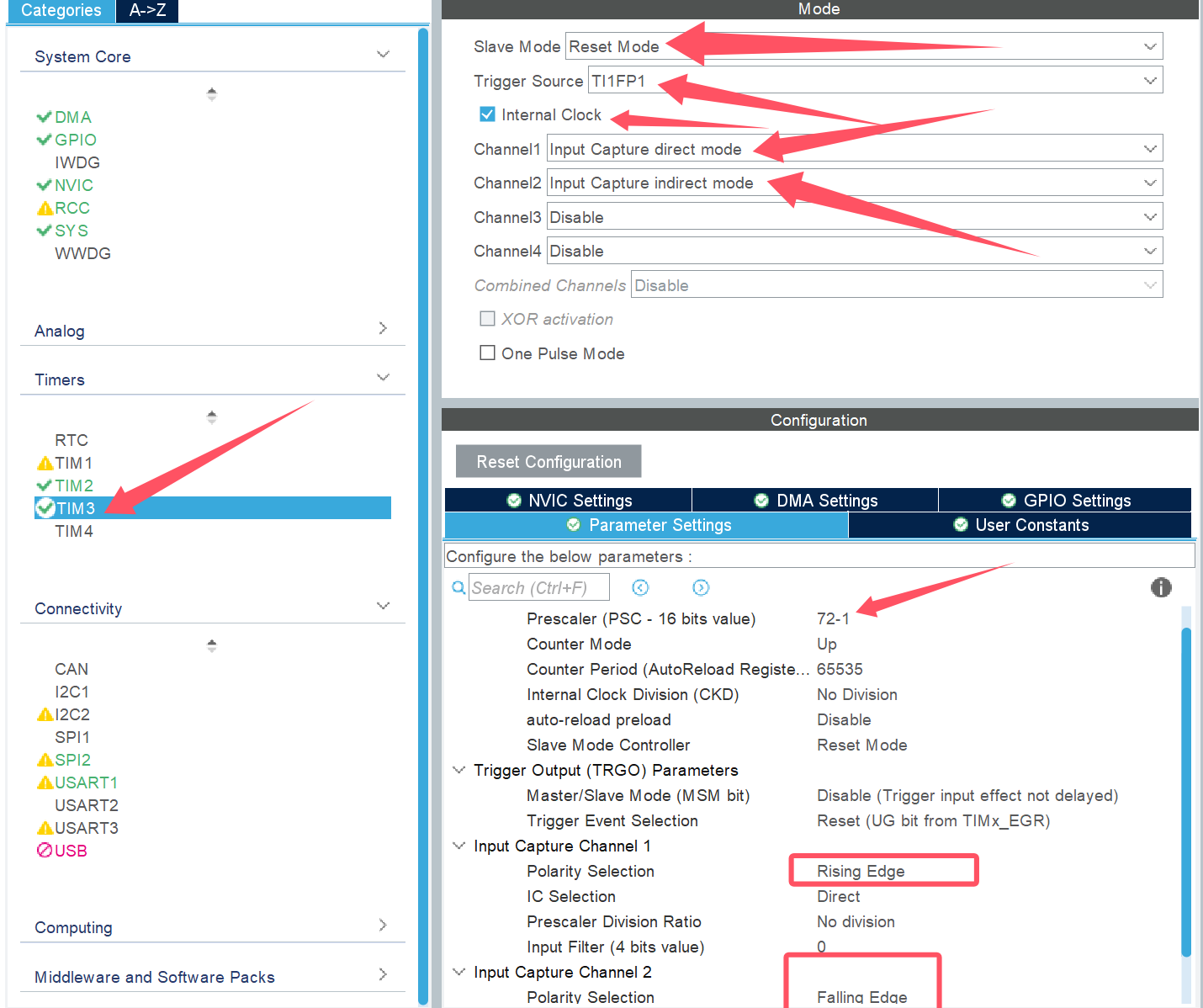

定时器3打开输入捕获功能,使用通道1和通道2

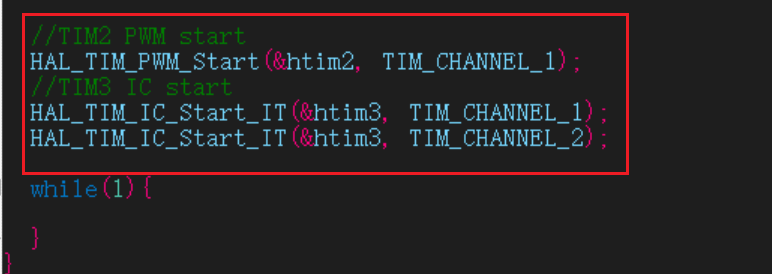

开启PWM输出和TIM3的中断

记得将两个引脚相连

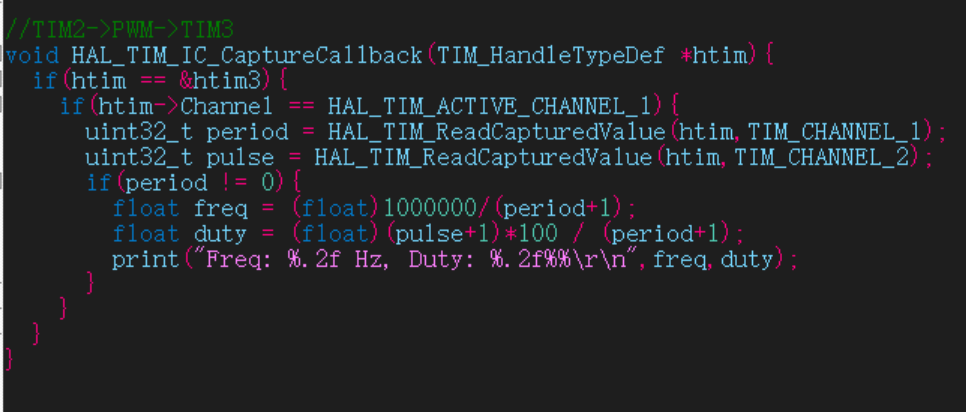

测量代码
