电厂厂用电系统一次接线图 ，描述：电能如何从电源 → 母线 → 配电设备 → 最终负荷 的完整路径。
SLD Downlaod 链接：https://github.com/Zero201921/Electrical-single-line-drawing
一、辅助供电系统接线图（AUXILIARY POWER SUPPLY SYSTEM CONNECTION DIAGRAM）讲解
核心是展示工业/电力场景下辅助供电的设备连接、参数规格和关键配置，内容以电气参数标注、设备标识、连接关系为主，还有缩写/图例、审批状态等辅助信息，整体是电力工程领域的专业接线图纸。
下面讲一下如何看这张图
① 先看图纸的基础属性&审批状态
图纸开头/侧边标注了审批相关标识，是工程图纸的通用规范，代表图纸的使用权限：
- APPROVED：批准生效（核心可用版本）
- APPROVED EXCEPT AS NOTED：除标注部分外，其余批准
- NOT APPROVED：未批准（不可用）
- FOR INFORMATION ONLY：仅作参考（无实操效力）
② 这张图到底在表达什么
这是一张 电厂辅助供电系统（厂用电系统）结构图 。核心作用只有一句话，给电厂所有设备提供稳定可靠的电源。电厂除了发电机本身，还有大量设备需要电， 给水泵， 引风机， 送风机， 冷却水泵， 控制系统， 照明系统， 保护系统。这些电 不是直接从发电机随便接的，而是通过一整套厂用电系统。

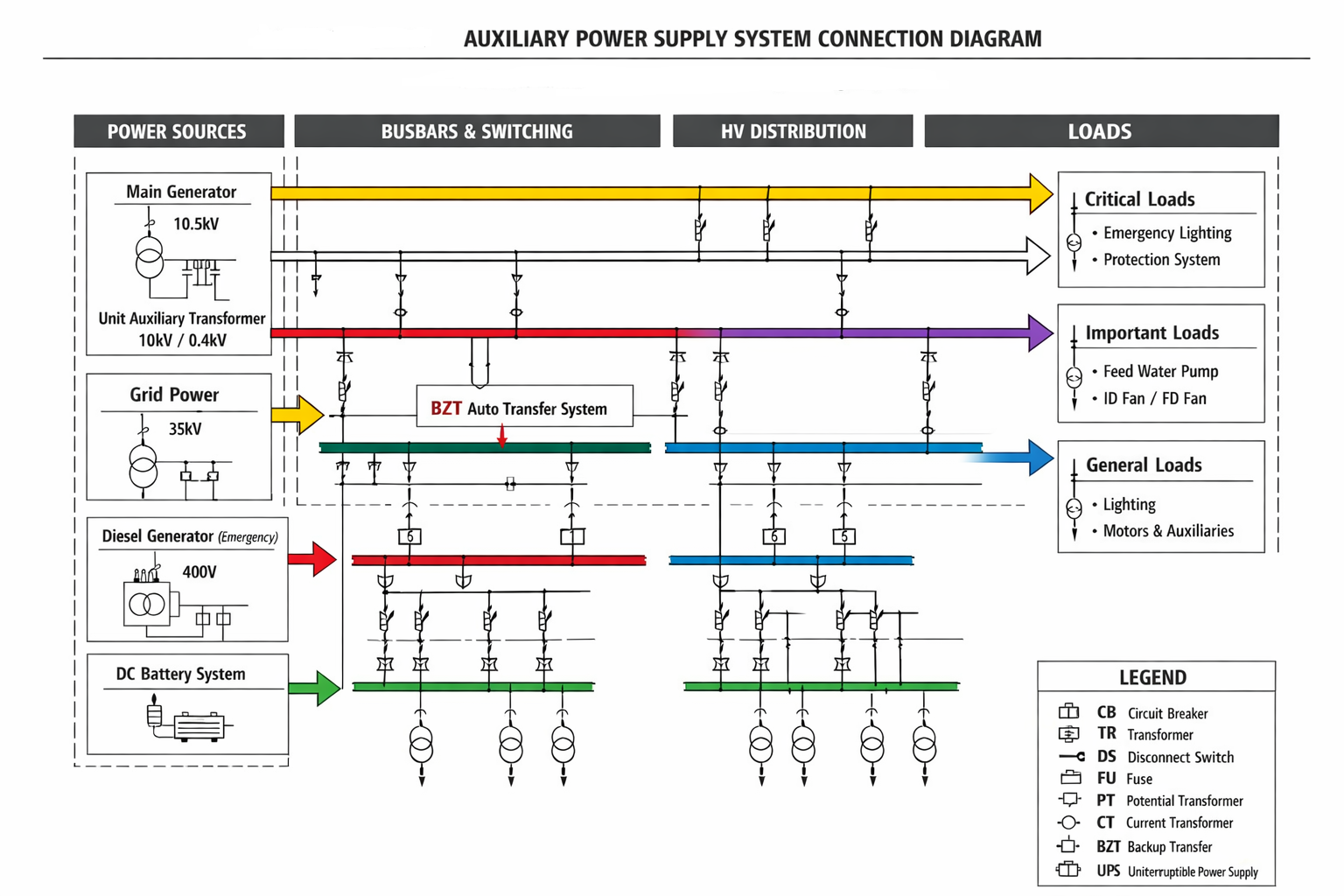

③整张图的结构（先看懂大框架）
阅读这种电气图，一定要按 能量流动方向看：
电源
↓
母线系统
↓
配电系统
↓
负荷设备图里结构是：
工作电源
备用电源
应急电源
↓
厂用母线
↓
高压配电
↓
低压配电
↓
各种设备负荷可以理解为：电厂内部的一张"电力高速公路图"。
④ 第一部分：电源区（图左侧）
这里是 电从哪里来的。
通常电厂有 三种电源：
1 工作电源（正常电源）
正常运行时使用。来源通常是：主发电机或厂用变压器，路径：
发电机
↓
厂用变压器
↓
厂用母线作用：为所有厂用设备提供正常供电。
2 备用电源
如果主电源停电，备用电源会接管。
来源一般是电网或另一台机组
特点：
主电源失电
↓
BZT自动切换
↓
备用电源投入3 应急电源
这是 最后一道保险。
典型设备：
- 柴油发电机
- UPS
- 蓄电池
只供关键设备
例如： 事故照明， 控制系统， 保护系统
⑤ 第二部分：母线系统（图中间）
母线就是：
电能的汇集中心。
可以理解为 电力分配总线。
图中一般有：
10kV母线
0.4kV母线作用：
多个电源
↓
汇集到母线
↓
再分配到各设备母线通常有：母线分段
作用母线A段，母线B段，好处是如果一段故障另一段还能供电。
⑥ 第三部分：自动切换系统（BZT）
这是厂用电系统的 核心技术。
BZT = 备用电源自动投入装置
作用：
主电源失电
↓
检测到电压为0
↓
自动切换备用电源整个过程：通常 0.3 ~ 1 秒完成。目的防止设备停机。
⑦ 第四部分：高压配电系统
高压通常是6kV 或 10kV，供电对象：
大功率设备 例如：
| 设备 | 功率 |
|---|---|
| 给水泵 | XX MW |
| 送风机 | XX MW |
| 引风机 | XX MW |
| 循环水泵 | XX MW |
典型结构：
母线
↓
高压断路器
↓
电缆
↓
电机⑧ 第五部分：低压配电系统
低压一般是0.4kV，供电对象中小设备。
例如： 小水泵， 风机， 电加热， 照明， 控制柜
典型路径：
10kV
↓
厂用变压器
↓
0.4kV母线
↓
低压开关柜
↓
设备⑨ 第六部分：负荷分类（电厂很重要）
电厂设备按重要性分 三类负荷。
I类负荷（保安负荷）最重要。例如： DCS控制系统， 保护系统， 事故照明，要求：绝不能停电，供电：UPS，柴油机，双电源。
II类负荷（重要负荷）例如：给水泵， 风机，允许：短时间停电，通常：双电源。
III类负荷（普通负荷）例如： 厂区照明， 普通水泵，允许停电。
二、图纸内容概述
这张图表达的是：电厂辅助供电系统的电能传输结构，完整路径：
发电机 / 电网
↓
厂用变压器
↓
厂用母线
↓
高压配电
↓
低压配电
↓
各种厂用设备并通过备用电源，BZT切换，柴油机保证任何情况下设备都不会全部停电。
三、看图技巧总结
看一次接线图只看 3件事：
① 电源从哪里来------左侧。
② 电能怎么分配------中间母线。
③ 最终供给谁------右侧负荷。
只要按 左 → 中 → 右 看。再复杂的电气图都能看懂。

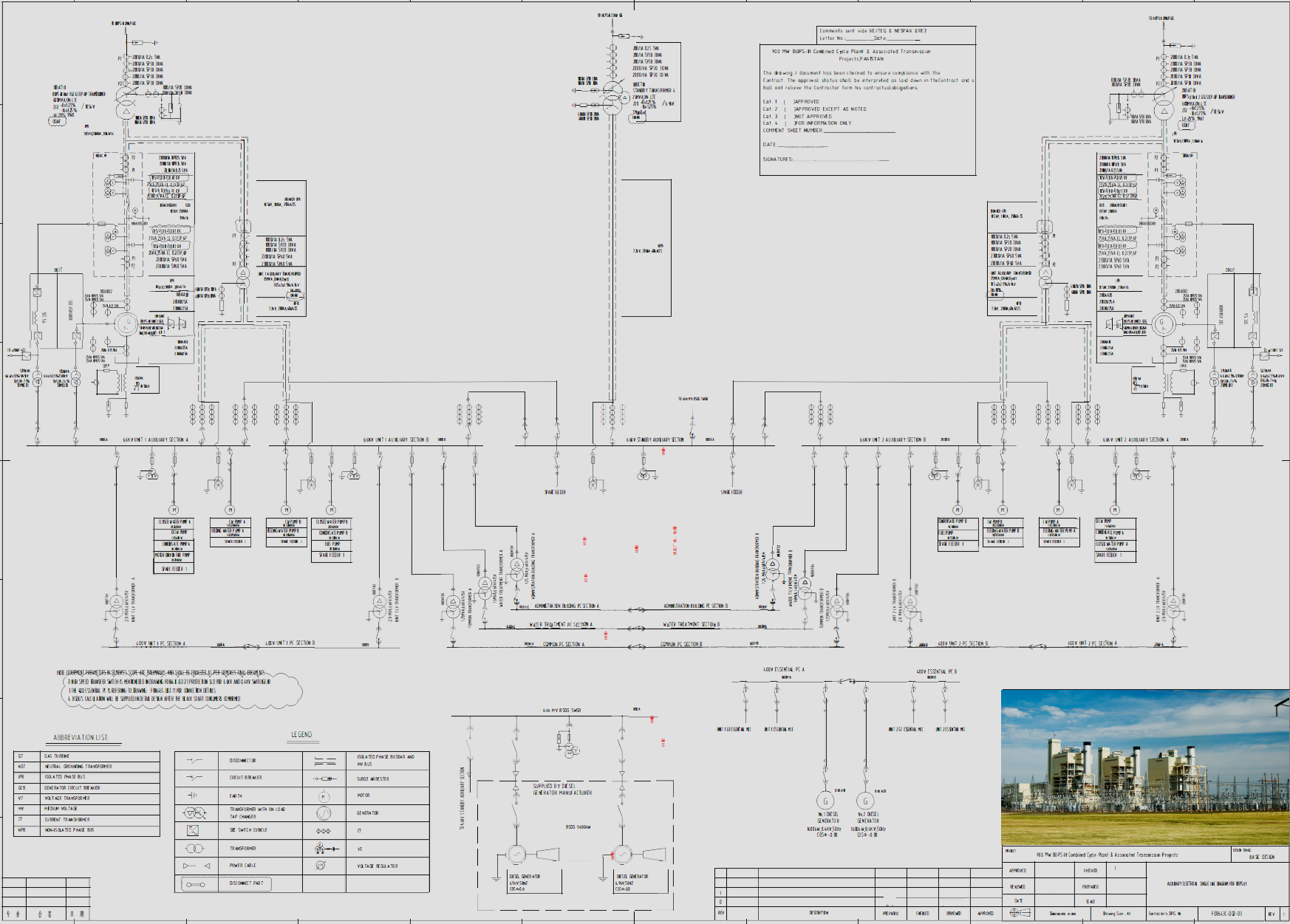

四、图纸核心版块解读
核心板块1：高压配电/变压器相关（图纸核心供电源头）
这部分是辅助供电的高压侧核心设备，标注了变压器、高压分支柜的电压、电流、保护参数，是供电系统的"总源头"，关键标注解读：
- 1\MVA ON-LTC ：1兆伏安（MVA是高压容量单位）的有载调压变压器（ON-LTC），是高压转中/低压的核心设备；
- 9kV / 18.1kV：核心高压电压等级，是变压器/分支柜的额定工作电压；
- BRANCH IPB ：高压分支柜（IPB是柜体标识），关键参数：
- 1000A：柜体额定工作电流
- 110kA：柜体短路耐受电流（抗冲击能力，电力设备核心保护参数）
- 后缀1s/3s：耐受时间（1秒/3秒），代表能承受110kA短路电流的时长；
- XX/IA 系列标注（如200/IA、1000/IA、11000/IA）：电流互感器（CT）的变比（电力系统计量/保护核心配件，XX是一次侧额定电流，IA是二次侧电流，比值就是变比）；
- IP10/IP20/IP6P ：设备防护等级（IP后数字，第一位防固体，第二位防水，如IP6P是高防护，适合工业恶劣环境）；
- lOVA/IVA ：电压互感器（VT）的容量（VA是容量单位，配合CT完成电压/电流计量、保护）。
核心板块2：柴油发电机（备用/应急供电核心）
辅助供电系统的应急电源（主电源故障时兜底），图纸明确了发电机的规格和配套参数，是关键备用设备：
- SUPPLIED BY DIESEL GENERATOR MANUFACTURER = BSOG 9600kW ：柴油发电机由BSOG厂家提供，额定功率9600千瓦（大功率应急电源，适配工业级负荷）；
- 6.9kV,50HZ COSφ0.8 ：发电机核心电气参数
- 6.9kV：额定输出电压
- 50HZ：额定频率（国内工业标准频率）
- COSφ0.8：功率因数（代表发电机的有功功率输出能力，0.8是工业常用值）；
- 配套互感器/防护：800/IA IP10 lOVA，与高压侧一致，是发电机侧的计量/保护配件。
核心板块3：低压负载/用电设备（供电系统的"末端使用端"）
高压/发电机供电最终输送到低压用电设备，图纸标注了核心辅助设备的功率、类型，是辅助供电的"服务对象"，关键设备：
- WATER PUMP A 1X250KW：A号水泵，1台，额定功率250千瓦（工业大型水泵）；
- COOL PUMP 1X360KW：冷却泵，1台，360千瓦（配套散热/冷却系统）；
- CIRCULATION PUMP A 1X100KW：A号循环泵，1台，100千瓦（介质循环用）；
- MOTOR DRIVEN FAN 1X290KW：电机驱动风机，1台，290千瓦（通风/散热风机）；
- HEATER：加热器（配套温控/工艺加热）；
- 400V ESSENTIAL PC A ：400伏重要配电柜A（PC是配电柜标识，400V是低压核心电压等级，为上述水泵/风机等设备供电）。
核心板块4：转/联/保护相关（系统的"连接&安全保障"）
这部分是衔接高低压、主备电源、保障系统安全的关键配置，是接线图的"脉络"：
- HIGH SPEED TRANSFER ：高速转换开关（主电源<高压变压器>和备用电源<柴油发电机>之间的自动切换装置，主电源故障时毫秒级切到发电机，保证应急供电不中断）；
- PROTECTION FOR 66KV AND 34KV SWITCHGEAR：66千伏/34千伏开关柜的保护配置（图纸关联更高压等级的开关柜保护，是整体供电系统的安全兜底）；
- REFERING TO DRAWING F0864K 00111 ：图纸关联标识（本图的400V重要配电柜接线，需参考编号F0864K 00111的图纸，工程图纸的通用关联规范，避免单张图纸信息不全）；
- NPB 1.1kV, 1000A,40kA：另一类柜体（NPB），1.1kV低压等级，额定电流1000A，短路耐受40kA，是低压侧的配电柜体。
其他辅助信息（图纸的"补充说明"）
- ABBREVIATION LIST / LEGEND：缩写表/图例（图纸预留了板块，但内容未填充，是电力图纸的通用板块，用于解释专业缩写/符号）；
- Date of First Issue：9002 40045111：图纸首次发布日期（数字是工程日期编码，非常规年月日）；
- Levt / MNL1/0：图纸版本/编号（工程图纸的版本管理标识，方便后续修改/追溯）。
快速看懂的核心逻辑（一张图的核心脉络）
这张辅助供电系统接线图的整体供电流程：
高压电源（9kV/18.1kV）→ 有载调压变压器（1MVA ON-LTC）
→ 高压分支柜（IPB）→ 低压配电柜（400V PC/1.1kV NPB）
→ 末端辅助设备（水泵/风机/加热器）
应急兜底流程：
柴油发电机（6.9kV 9600kW）→ 高速转换开关 → 低压配电柜 → 末端辅助设备
简单说：高压主电源负责常规供电，柴油发电机负责应急供电，通过各种柜体、互感器、转换开关，将电安全输送到水泵/风机等辅助设备，同时配套全环节的计量、保护、防护配置。
易混专业术语
- MVA/kW/VA：都是功率/容量单位，MVA用于高压变压器，kW用于用电设备/发电机，VA用于互感器；
- CT/PT（IA/IVA）：电流互感器/电压互感器，核心作用是"计量+保护"，不是用电设备；
- IP等级/短路耐受电流：前者是设备防摔/防水，后者是抗短路冲击，都是设备的"安全参数"；
- ON-LTC ：有载调压，变压器的功能，代表可以带负荷调电压（不用停电，适合连续供电场景）。
整体来说，这张图的核心是**"源头（高压/发电机）→ 传输（柜体/变压器/开关）→ 末端（水泵/风机）+ 全环节保护"，所有标注都是围绕这一脉络的参数、规格、连接关系**，是工业电力辅助供电系统的专业落地图纸。
四、 辅助供电系统接线图-设备参数对照表
整理了图纸中高压配电/变压器、应急电源、低压配电、末端用电设备、计量/保护配件 五大类核心设备，标注设备名称、核心参数、功能/说明，清晰对应图纸标注信息，部分模糊标注按电力工程通用规范补全解读：
| 设备类别 | 设备名称/标识 | 核心参数 | 功能/说明 |
|---|---|---|---|
| 高压变压器 | 1MVA ON-LTC变压器 | 容量1MVA、有载调压、适配9kV/18.1kV电压等级、调压范围±21%（图纸标注±21%） | 高压侧核心变压设备，带负荷调压（不停电），实现高压到中/低压的电压转换 |
| 高压配电柜体 | BRANCH IPB 高压分支柜 | 18.1kV/9kV、1000A、110kA（耐受1s/3s）、防护等级含IP6P | 高压侧配电核心柜体，分配高压电能，110kA为短路耐受电流，IP6P为高防护等级 |
| 低压配电柜体 | NPB 低压柜体 | 1.1kV、1000A、40kA | 低压侧配电柜体，承接变压器/发电机电能，向末端设备分配，短路耐受40kA |
| 低压配电柜 | 400V ESSENTIAL PC A | 400V、重要配电柜（A柜） | 低压核心配电单元，为水泵/风机等末端重要设备供电，接线需参考关联图纸 |
| 应急电源 | 柴油发电机 | 厂家BSOG、功率9600kW、6.9kV、50Hz、功率因数COSφ0.8 | 系统应急备用电源，主电源故障时兜底，适配工业级大功率负荷供电 |
| 末端用电设备 | WATER PUMP A（A号水泵） | 1台、250KW | 工业辅助用水泵，系统核心低压负荷之一 |
| 末端用电设备 | COOL PUMP（冷却泵） | 1台、360KW | 配套散热/冷却系统，为设备降温的核心辅助设备 |
| 末端用电设备 | CIRCULATION PUMP A（A号循环泵） | 1台、100KW | 介质循环输送，适配工艺/冷却的介质流转需求 |
| 末端用电设备 | MOTOR DRIVEN FAN（电机驱动风机） | 1台、290KW | 工业大型通风/散热风机，保障设备/环境的通风需求 |
| 末端用电设备 | HEATER（加热器） | 无明确功率（图纸标注） | 配套温控/工艺加热，为系统提供加热辅助 |
| 核心转换设备 | HIGH SPEED TRANSFER（高速转换开关） | 无明确参数（图纸仅标注功能） | 主电源（变压器）与备用电源（发电机）的自动切换装置，毫秒级切换保障供电不中断 |
| 计量/保护配件 | 电流互感器（CT） | 变比含200/IA、100/IA、2000/IA、400/IA、800/IA、11000/IA等 | 电力计量/保护核心配件，将大电流转换为小电流，适配仪表计量和保护装置触发 |
| 计量/保护配件 | 电压互感器（VT） | 容量含0.15IVA、10VA、1VA等，防护等级IP10/IP20 | 配合CT使用，实现电压计量/监测，为保护装置提供电压信号，IP10为基础防护 |
补充说明
- 图纸中部分标注存在字迹模糊/拼写错误 （如"lOVA"实际为10VA、"COl<c0.8"实际为COSφ0.8），对照表均按电力工程通用规范修正解读；
- 互感器变比"XX/IA"中，IA为二次侧标准电流（电力系统通用1A/5A，本图纸按1A解读）；
- 所有"1X××KW"标注，均代表1台设备，额定功率××千瓦，为工业设备通用标注方式。
