Exynos4412 裸机开发完整教程(STM32 库风格)
目标板:iTOP-4412 精英版(POP 封装,LPDDR2 1G)
工程:本仓库
exynos4412,仿 STM32 标准外设库编写本文每一章 = 详细讲解(含每一句关键代码的作用) + 该模块完整源码 。
完整源码由
tools/gen_tutorial.py从工程实时读取,保证与代码 100% 一致;照着本文即可复刻整个工程。
本文框架
全文分 8 个部分,按"先看懂 → 再动手 → 后排错"的顺序组织:
| 部分 | 讲什么 |
|---|---|
| 第一部分 预备知识 | 启动流程、工具下载、目录结构------先建立整体概念 |
| 第二部分 启动与链接 | start.S / main_start.S / 链接脚本------程序怎么跑起来 |
| 第三部分 外设库详解 | GPIO/UART/DDR/LCD/蜂鸣器/按键/时钟------每个模块逐句讲解 + 完整源码 |
| 第四部分 应用层 | main.c 逐段、User/App 各模块------业务逻辑怎么组织 |
| 第五部分 显示与构建 | 8x16 字模、Windows 编译(build.ps1 / Makefile) |
| 第六部分 烧录与上板 | 确认 SD 磁盘号、烧录 SD 卡、上电验证 |
| 第七部分 速查与排错 | 关键项速查表、完整五步流程、常见问题 |
| 第八部分 附录 | 构建与烧录脚本完整源码 |
运行效果演示(视频 + 截图)
以下为本工程在 iTOP-4412(POP 封装) 开发板上的实际运行效果。
视频约 4MB,GitHub / Gitee 页面可直接播放(无法播放时点击下载)。

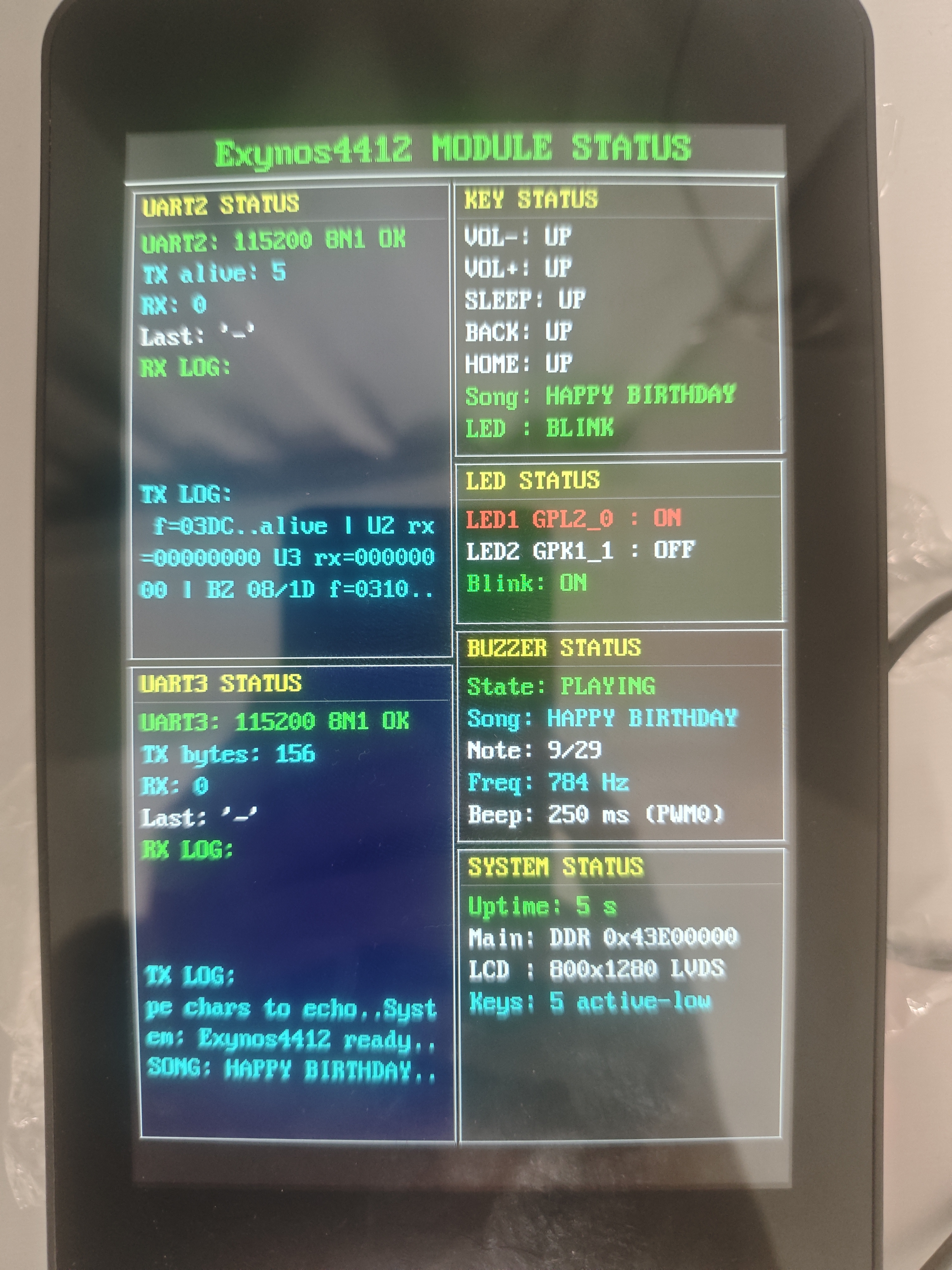

运行效果
视频内容:上电 → BL2 初始化时钟与 DDR → 主程序搬运到 DDR
0x43E00000→LCD 显示分块状态面板(UART2/UART3 收发计数与 LOG、LED、蜂鸣器、按键、
系统状态)→ 蜂鸣器播放内置歌曲,VOL± 切歌、SLEEP 停止、BACK/HOME 控制 LED。
目录- [Exynos4412 裸机开发完整教程(STM32 库风格)](#目录- Exynos4412 裸机开发完整教程(STM32 库风格))
- [Exynos4412 裸机开发完整教程(STM32 库风格)](#Exynos4412 裸机开发完整教程(STM32 库风格))
- 本文框架
- [运行效果演示(视频 + 截图)](#运行效果演示(视频 + 截图))
- [目录- Exynos4412 裸机开发完整教程(STM32 库风格)](#目录- Exynos4412 裸机开发完整教程(STM32 库风格))
- 第一部分:预备知识
- [1. 总体架构与启动流程](#1. 总体架构与启动流程)
- [2. 需要的工具与下载地址](#2. 需要的工具与下载地址)
- [3. 工程目录结构](#3. 工程目录结构)
- 第二部分:启动与链接
- [4. 启动文件 start.S 逐句讲解 + 完整源码](#4. 启动文件 start.S 逐句讲解 + 完整源码)
- [5. 主程序启动文件 main_start.S + 完整源码](#5. 主程序启动文件 main_start.S + 完整源码)
- [6. 链接脚本 .lds 讲解 + 完整源码](#6. 链接脚本 .lds 讲解 + 完整源码)
- [6.1 exynos4412.lds(BL2)](#6.1 exynos4412.lds(BL2))
- [6.2 main.lds(主程序)](#6.2 main.lds(主程序))
- [6.3 startup/aeabi_div.S ------ 软件除法](#6.3 startup/aeabi_div.S —— 软件除法)
- 第三部分:外设库详解
- [7. GPIO 驱动讲解 + 完整源码](#7. GPIO 驱动讲解 + 完整源码)
- [8. UART 驱动讲解 + 完整源码](#8. UART 驱动讲解 + 完整源码)
- [9. DDR 驱动详解 + 完整源码(重点)](#9. DDR 驱动详解 + 完整源码(重点))
- [9.1 为什么 DDR 初始化最难](#9.1 为什么 DDR 初始化最难)
- [9.2 初始化顺序](#9.2 初始化顺序)
- [9.3 核心步骤解读](#9.3 核心步骤解读)
- [9.4 DDR 读写 API](#9.4 DDR 读写 API)
- [10. LCD 驱动详解 + 完整源码(重点)](#10. LCD 驱动详解 + 完整源码(重点))
- [10.1 屏幕与引脚](#10.1 屏幕与引脚)
- [10.2 初始化流程解读](#10.2 初始化流程解读)
- [10.3 绘图函数](#10.3 绘图函数)
- [11. 蜂鸣器与按键驱动 + 完整源码(含音乐数组)](#11. 蜂鸣器与按键驱动 + 完整源码(含音乐数组))
- [11.1 蜂鸣器(PWM0)](#11.1 蜂鸣器(PWM0))
- [11.2 按键(5 键,消抖)](#11.2 按键(5 键,消抖))
- [12. 时钟与毫秒节拍 + 完整源码](#12. 时钟与毫秒节拍 + 完整源码)
- [12.1 时钟链要点](#12.1 时钟链要点)
- [12.2 毫秒节拍(PWM2)](#12.2 毫秒节拍(PWM2))
- 第四部分:应用层
- [13. 主程序 main.c 逐段讲解 + 完整源码](#13. 主程序 main.c 逐段讲解 + 完整源码)
- [14. 应用模块 User/App + 完整源码](#14. 应用模块 User/App + 完整源码)
- 第五部分:显示与构建
- [15. 8x16 字模表 font8x16.h](#15. 8x16 字模表 font8x16.h)
- [16. Windows 下编译(build.ps1 / Makefile)](#16. Windows 下编译(build.ps1 / Makefile))
- [方式一:build.ps1(推荐 Windows)](#方式一:build.ps1(推荐 Windows))
- [方式二:Makefile(Linux/WSL 或 Windows + make)](#方式二:Makefile(Linux/WSL 或 Windows + make))
- 第六部分:烧录与上板
- [17. 如何确认 SD 卡磁盘号(详细步骤)](#17. 如何确认 SD 卡磁盘号(详细步骤))
- [18. Windows 下烧录 SD 卡](#18. Windows 下烧录 SD 卡)
- [19. 上电验证](#19. 上电验证)
- 第七部分:速查与排错
- [20. 关键项速查表](#20. 关键项速查表)
- [21. 完整操作流程(编译→烧录→上电)](#21. 完整操作流程(编译→烧录→上电))
- [22. 常见问题](#22. 常见问题)
- 第八部分:附录
- [23. 附录:构建与烧录脚本完整源码](#23. 附录:构建与烧录脚本完整源码)
- [23.1 Makefile](#23.1 Makefile)
- [23.2 tools/build.ps1](#23.2 tools/build.ps1)
- [23.3 tools/burn_sd.ps1](#23.3 tools/burn_sd.ps1)
- [23.4 tools/gen_tutorial.py(生成本文档的脚本)](#23.4 tools/gen_tutorial.py(生成本文档的脚本))
- [23. 附录:构建与烧录脚本完整源码](#23. 附录:构建与烧录脚本完整源码)
- [附:源码与更新(git 地址)](#附:源码与更新(git 地址))
第一部分:预备知识
本部分讲什么 :先建立整体概念------芯片怎么启动、需要哪些工具、工程文件怎么
组织。看完这部分,你对"BL1/BL2/main 三个镜像"和"哪些文件干什么"就有数了。
1. 总体架构与启动流程
Exynos4412 上电后的启动链路:iROM(BL1) → BL2(IRAM) → 主程序(DDR)。
text
上电
│
├─ 芯片内部 iROM 固化代码(三星出厂写好,用户不可改)
│ ├─ 初始化时钟/DDR 的"最小部分"
│ └─ 从 SD 卡扇区 1 读 8KB BL1 到 IRAM 0x02020000 并运行
│
├─ BL1(tools/bl1/E4412.S.BL1.SSCR.EVT1.1.bin,迅为/三星提供)
│ └─ 从 SD 卡扇区 17 读 14KB BL2 到 IRAM 0x02023400 并运行
│
├─ BL2(本工程编译,运行在 IRAM,受 14KB 限制)
│ ├─ 关闭看门狗、配置异常模式
│ ├─ SystemInit():DDR_Init() → System_ClockInit() → DDR_DllStartPost()
│ └─ 用 iROM 拷贝函数把 SD 扇区 49 起的 512KB 主程序搬到 DDR 0x43E00000
│
└─ 主程序 main.bin(运行在 DDR)
├─ UART2/UART3 初始化
├─ LVDS-LCD 初始化(800x1280)
├─ 分栏状态面板(左半 UART2/UART3,右半 KEY/LED/BUZZER/SYSTEM)
├─ 蜂鸣器循环播放 3 首歌(生日快乐/小星星/两只老虎)
├─ 5 个按键:VOL± 切歌、SLEEP 停止、BACK/HOME 控制 LED
└─ UART3 打印歌曲名等系统信息 + 收到字符回显
为什么要分 BL2 和 main 两个镜像?
- BL2 只能放在 IRAM(BL1 加载到
0x02023400,实际限制 14KB ),
放不下 LCD 驱动、字库、状态面板这些大代码; - 所以 BL2 只做"初始化时钟 + DDR + 搬运",把真正的大程序搬到 1GB 的 DDR
(0x43E00000)里运行,空间随便用。
关键项 1 :BL2 必须小于 14332 字节(14KB − 4 字节校验和),否则 BL1 加载失败。
关键项 2 :DDR 初始化必须在切换高速时钟之前完成(先
DDR_Init()再
System_ClockInit()),与官方 U-Boot 流程一致。
2. 需要的工具与下载地址
| 工具 | 用途 | 下载地址 |
|---|---|---|
| arm-none-eabi 交叉编译器 | 把 C/汇编编译成 ARM 裸机程序 | xPack:https://github.com/xpack-dev-tools/arm-none-eabi-gcc-xpack/releases(选 win-x64.zip);或 Arm 官方:https://developer.arm.com/downloads/-/arm-gnu-toolchain-downloads |
| 串口助手 | 查看 UART2 输出、给 UART3 发字符 | SSCOM:https://www.daxia.com/download/sscom.rar;XCOM;PuTTY:https://www.putty.org |
| USB 转串口驱动 | PL2303/CH340 驱动 | 搜"PL2303 官方驱动"/"CH340 驱动" |
| SD 卡 + 读卡器 | 存放启动镜像 | 普通 SD/microSD 卡 |
| 管理员权限 | 烧录脚本直接写物理磁盘 | Windows UAC |
工具链安装步骤(仓库已内置分片,离线恢复,链接永不过期):
- 在工程根目录打开 PowerShell,执行:
powershell
powershell -ExecutionPolicy Bypass -File tools\toolchain\join_toolchain.ps1
- 脚本把
tools\toolchain\parts\里的安装包分片(320MB,随 git 仓库
提交)合并、校验 SHA256 并解压到tools\toolchain\(约 1.4GB,全程离线); - 之后直接编译即可,
tools\build.ps1会自动在tools\toolchain\下
找到工具链(找不到再回退到系统 PATH),无需修改任何脚本路径。
备用:如果
parts\分片缺失(旧版本克隆),才需要在线下载:
powershell -ExecutionPolicy Bypass -File tools\toolchain\download_toolchain.ps1
关键项 3 :工具链请放在tools\toolchain\下(或加入 PATH)。⚠ 绝对路径警告:不要 像旧教程那样把工具链写死成
C:\Users\xxx\...\bin------工程拷贝到其他目录/其他电脑后,绝对路径必然失效。本工程所有脚本均以工程目录为基准的相对路径定位工具。
3. 工程目录结构
text
exynos4412/
├── Libraries/
│ ├── inc/ # 外设库头文件
│ └── src/ # 外设库源码
│ ├── exynos4412_gpio.c # GPIO
│ ├── exynos4412_uart.c # UART
│ ├── exynos4412_ddr.c # LPDDR2
│ ├── exynos4412_clock.c # 时钟 + 毫秒节拍
│ ├── exynos4412_lcd.c # FIMD + LVDS
│ ├── exynos4412_buzzer.c # PWM0 蜂鸣器 + 3 首歌
│ └── exynos4412_key.c # 5 按键
├── User/
│ ├── main.c # 主程序
│ └── App/ # 功能模块
│ ├── led.c/h # LED
│ ├── panel.c/h # 状态面板
│ ├── debug.c/h # 调试打印
│ └── system_4412.c # SystemInit
├── startup/
│ ├── start.S # BL2 启动
│ ├── main_start.S # 主程序启动
│ ├── aeabi_div.S # 软件除法
│ ├── exynos4412.lds # BL2 链接脚本
│ └── main.lds # 主程序链接脚本
├── tools/
│ ├── build.ps1 # Windows 一键编译
│ ├── burn_sd.ps1 # Windows 烧录 SD 卡
│ ├── list_disks.ps1 # 查看磁盘号
│ ├── verify_sd.ps1 # 读回校验 SD
│ ├── gen_tutorial.py # 生成本文档的脚本
│ ├── toolchain/ # 交叉编译器
│ │ ├── parts/ # 安装包分片(已入库,链接不过期)
│ │ ├── join_toolchain.ps1 # 首选:分片合并解压(离线)
│ │ └── download_toolchain.ps1 # 备用:在线下载
│ ├── teraterm/ # 串口终端
│ ├── pl2303_v150/ # PL2303 串口驱动
│ ├── bl1/ # 三星 BL1
│ │ └── E4412.S.BL1.SSCR.EVT1.1.bin
│ └── other/ # 参考资料(体积大,不提交 git)
├── Makefile
├── build/ # 编译输出(自动生成)
└── README.md
第二部分:启动与链接
本部分讲什么 :程序是怎么跑起来的------BL2 启动文件(start.S)、主程序入口
(main_start.S)、链接脚本(.lds)和软件除法(aeabi_div.S)。这是整个工程的
"地基",先看懂它,后面外设库才有运行环境。
4. 启动文件 start.S 逐句讲解 + 完整源码
BL2 被 BL1 加载到 IRAM 0x02023400 后从 _start 执行。核心步骤:
- 关看门狗:不关的话系统每隔几秒自动复位,串口只看到零星字节;
- 进 SVC 模式、关中断:裸机不需要中断打扰;
- 关 MMU/D-Cache/I-Cache:没配页表前不能开 MMU;
- 设栈、清 BSS:C 语言运行环境;
- SystemInit() :
DDR_Init()→System_ClockInit()→DDR_DllStartPost(); - iROM 拷贝 :把 SD 扇区 49 起的 512KB 主程序搬到 DDR
0x43E00000; - 跳转 DDR 运行 main。
关键点说明:
0x02020030存着 iROM 提供的copy_sd_mmc_to_mem函数指针(BL1 启动后有效),
参数是(起始扇区,块数,目标地址),每块 512 字节;- BL2 头部 4 个字
0x2000 0 0 0与迅为已验证程序一致,不能省; - 搬运后打印主程序首 4 字节,用于校验 SD 读取是否正确。
完整文件:startup/start.S
asm
/*--------------------------------------------------------------
* Exynos4412 BL2 启动文件 (参照 STM32 工程的 startup 风格编写)
*
* 启动流程:
* 1. 关闭看门狗, 配置 0x1002330C (时钟启动相关)
* 2. 进入 SVC 模式并关闭中断 (IRQ/FIQ)
* 3. 关闭 MMU / D-Cache / I-Cache
* 4. 建立栈 (IRAM 顶部), 清零 BSS
* 5. 调用 SystemInit (时钟 + DDR 初始化)
* 6. 用 iROM 拷贝函数把 SD 卡扇区 49 起的主程序 (512KB)
* 搬运到 DDR 0x43E00000
* 7. 跳转到 DDR 0x43E00000 运行 main
*
* 说明:
* - iROM 拷贝函数指针在 0x02020030 (BL1 启动后有效), 参数为
* copy_sd_mmc_to_mem(start_block, block_count, dest_addr), 每块 512 字节
* - BL2 只做搬运, 全部业务代码 (LCD/串口等) 都在 main.bin 里,
* 从而避开 IRAM 14KB 空间限制
*--------------------------------------------------------------*/
.section .text.entry, "ax"
.arm
/* BL2 头部: 与迅为已验证汇编程序完全一致 (0x2000 0x0 0x0 0x0) */
.word 0x2000
.word 0x0
.word 0x0
.word 0x0
.global _start
_start:
/* 0. 关闭看门狗 (WTCON @ 0x10060000 = 0):
* iROM/BL1 会开启看门狗, 若不关闭, 每隔几秒系统自动复位,
* 导致程序不断重启、串口只看到零星字节 */
ldr r0, =0x10060000
mov r1, #0
str r1, [r0]
/* 0. 与迅为 iTOP-4412 已验证可用的汇编程序保持一致:
* 把 0x1002330C 的 bit[9:8] 置 1 (时钟启动相关配置, 见 4412 手册) */
ldr r0, =0x1002330C
ldr r1, [r0]
orr r1, r1, #0x300
str r1, [r0]
/* 0b. 与已验证程序一致: GPX0PUD (0x11000C08) 清零, 关闭 GPX0 上下拉 */
ldr r0, =0x11000C08
mov r1, #0
str r1, [r0]
/* 1. 进入 SVC 模式, 关闭 IRQ/FIQ */
mrs r0, cpsr
bic r0, r0, #0x1F
orr r0, r0, #0xD3
msr cpsr, r0
/* 2. 关闭 MMU / D-Cache / I-Cache */
mrc p15, 0, r0, c1, c0, 0
bic r0, r0, #0x00002000 /* I(bit12): 关闭 I-Cache */
bic r0, r0, #0x00000007 /* M/C/A(bit0-2): 关闭 MMU/D-Cache/对齐 */
bic r0, r0, #0x00000002 /* A(bit1): 保持关闭对齐检查 (允许未对齐访问) */
orr r0, r0, #0x00000800 /* Z(bit11): 开启 BTB */
mcr p15, 0, r0, c1, c0, 0
/* 无效化 TLB 和 I-Cache */
mov r0, #0
mcr p15, 0, r0, c8, c7, 0
mcr p15, 0, r0, c7, c5, 0
dsb
isb
/* 3. 栈指针指向 IRAM 顶部 (链接脚本定义 __stack_top) */
ldr sp, =__stack_top
/* 清零 BSS */
ldr r0, =__bss_start
ldr r1, =__bss_end
mov r2, #0
1:
cmp r0, r1
bge 2f
str r2, [r0], #4
b 1b
2:
/* 4. 系统初始化 (时钟 / DDR, 见 system_4412.c) */
bl SystemInit
/* 5. 快速初始化 UART2 (仅用于 BL2 阶段调试打印) */
bl UART2_QuickInit
ldr r0, =msg_init_ok
bl UART2_Print
/* 6. 通过 iROM 拷贝函数搬运主程序:
* copy_sd_mmc_to_mem(49, 1024, 0x43E00000)
* 扇区 49 起 1024 块 = 512KB, 与烧录脚本布局一致 */
ldr r3, =0x02020030
ldr r3, [r3] /* 取 iROM 函数指针 */
mov r0, #49 /* 起始扇区 */
mov r1, #1024 /* 块数 (每块 512 字节) */
ldr r2, =0x43E00000 /* 目标地址 (DDR) */
blx r3
/* 打印搬运后主程序首 4 字节, 用于校验 SD 读取是否正确 */
ldr r0, =msg_copy_ok
bl UART2_Print
ldr r0, =0x43E00000
ldr r0, [r0]
bl UART2_PrintHex32
ldr r0, =msg_crlf
bl UART2_Print
/* 7. 跳转到 DDR 运行主程序 */
ldr pc, =0x43E00000
/* 主程序跳转失败时死循环 */
3:
b 3b
/*--------------------------------------------------------------
* UART2 快速初始化 (GPA1_0/1 复用功能 2, 115200 8N1, SCLK_UART=100MHz)
* 与主程序中的 UART_Init 参数一致: ULCON=0x3, UCON=0x3C5,
* UFCON=0x111, UBRDIV=53, UDIVSLOT=4
*--------------------------------------------------------------*/
UART2_QuickInit:
/* GPA1CON = 0x22222222 (全部复用功能 2) */
ldr r0, =0x11400020
ldr r1, =0x22222222
str r1, [r0]
/* GPA1PUD = 0 (无上下拉) */
ldr r0, =0x11400028
mov r1, #0
str r1, [r0]
/* UART2 寄存器初始化 */
ldr r0, =0x13820000
ldr r1, =0x3 /* ULCON: 8N1 */
str r1, [r0]
ldr r1, =0x3C5 /* UCON: 收发使能, SCLK_UART */
str r1, [r0, #0x04]
ldr r1, =0x111 /* UFCON: FIFO 使能 */
str r1, [r0, #0x08]
mov r1, #0 /* UMCON: 无流控 */
str r1, [r0, #0x0C]
ldr r1, =53 /* UBRDIV: 115200 */
str r1, [r0, #0x28]
ldr r1, =4 /* UDIVSLOT */
str r1, [r0, #0x2C]
mov pc, lr
/*--------------------------------------------------------------
* UART2 打印字符串 (r0 = 字符串地址, 盲写 + 延时, 不等待标志)
*--------------------------------------------------------------*/
UART2_Print:
ldr r1, =0x13820000
1:
ldrb r2, [r0], #1
cmp r2, #0
moveq pc, lr
str r2, [r1, #0x20] /* UTXH */
ldr r3, =0x9000
2:
subs r3, r3, #1
bne 2b
b 1b
/*--------------------------------------------------------------
* UART2 打印 32 位十六进制 (r0 = 数据)
*--------------------------------------------------------------*/
UART2_PrintHex32:
stmfd sp!, {r4-r6, lr}
mov r4, r0 /* 保存数据 */
ldr r5, =hex_chars
mov r6, #8 /* 8 个十六进制字符 */
1:
mov r0, r4, lsr #28
ldrb r0, [r5, r0]
ldr r1, =0x13820000
str r0, [r1, #0x20]
ldr r2, =0x9000
2:
subs r2, r2, #1
bne 2b
mov r4, r4, lsl #4
subs r6, r6, #1
bne 1b
ldmfd sp!, {r4-r6, pc}
/* 只读字符串与数据 (放在 .rodata, 避免 BL2 空间浪费) */
.section .rodata
msg_init_ok:
.asciz "BL2: clocks+DDR ok\r\n"
msg_copy_ok:
.asciz "BL2: main copied to 0x43E00000, head="
msg_crlf:
.asciz "\r\n"
hex_chars:
.asciz "0123456789ABCDEF"
.end
5. 主程序启动文件 main_start.S + 完整源码
主程序被搬到 DDR 后从这里进入:
- 关对齐检查(A=0) :面板字符串拼接会产生未对齐的半字存储,
开着对齐检查会触发数据访问异常(FAULT D, DFSR=0x801); - 设异常向量表(VBAR):诊断用,异常时打印 DFSR/DFAR/PC;
- 设栈(DDR 顶部 0x7FFFE000)、清 BSS;
- 跳 main()。
完整文件:startup/main_start.S
asm
/*--------------------------------------------------------------
* Exynos4412 主程序 (DDR) 入口文件
*
* 由 BL2 把本镜像从 SD 卡搬运到 DDR 0x43E00000 后跳转到这里:
* 1. 栈指针指向 DDR 顶部 0x7FFFE000 (1GB DDR 顶端留 8KB 余量)
* 2. 清零 BSS
* 3. 跳转 C 语言的 main()
*
* 说明: 所有业务代码 (LCD/串口/LED 等) 都运行在 DDR 中,
* 不再受 IRAM 14KB 的 BL2 空间限制。
*--------------------------------------------------------------*/
.section .text.entry, "ax"
.arm
.global _start
_start:
/* 关闭对齐检查 (A=0): 面板字符串拼接会产生未对齐的半字存储,
* 若开启对齐检查会触发数据对齐异常 (FAULT D, DFSR=0x801) */
mrc p15, 0, r0, c1, c0, 0
bic r0, r0, #0x00000002
mcr p15, 0, r0, c1, c0, 0
dsb
isb
/* 设置异常向量表基地址 (诊断用: 捕获数据访问异常并打印故障信息) */
ldr r0, =VectorTable
mcr p15, 0, r0, c12, c0, 0
dsb
isb
/* 栈指针 = DDR 顶部 (链接脚本定义 __stack_top = 0x7FFFE000) */
ldr sp, =__stack_top
/* 清零 BSS */
ldr r0, =__bss_start
ldr r1, =__bss_end
mov r2, #0
1:
cmp r0, r1
bge 2f
str r2, [r0], #4
b 1b
2:
/* 进入 C 主函数 */
bl main
/* main 返回后死循环 */
3:
b 3b
/*--------------------------------------------------------------
* 异常向量表 + 故障打印 (诊断用)
*
* 若程序发生数据访问异常/未定义指令等, CPU 会跳到对应向量,
* 这里打印故障类型 + DFSR(故障状态) + DFAR(故障地址) + PC,
* 然后死循环, 便于定位是"异常"还是"死循环"导致的卡死。
*--------------------------------------------------------------*/
.section .text.vectors, "ax"
.balign 32
.global VectorTable
VectorTable:
b .Lvec_reset
b .Lvec_undef
b .Lvec_swi
b .Lvec_prefetch
b .Lvec_dabort
b .Lvec_reserved
b .Lvec_irq
b .Lvec_fiq
.Lvec_reset: b .Lvec_reset
.Lvec_undef: mov r0, #'U'; b .Lvec_fault
.Lvec_swi: mov r0, #'S'; b .Lvec_fault
.Lvec_prefetch: mov r0, #'P'; b .Lvec_fault
.Lvec_dabort: mov r0, #'D'; b .Lvec_fault
.Lvec_reserved: b .Lvec_reserved
.Lvec_irq: mov r0, #'I'; b .Lvec_fault
.Lvec_fiq: mov r0, #'F'; b .Lvec_fault
/* r0 = 故障类型字符; 保存 DFSR/DFAR/PC 后打印并挂起 */
.Lvec_fault:
ldr r1, =FaultRec
str r0, [r1, #0] /* 类型 */
mrc p15, 0, r2, c5, c0, 0 /* DFSR */
str r2, [r1, #4]
mrc p15, 0, r2, c6, c0, 0 /* DFAR */
str r2, [r1, #8]
mov r2, lr
sub r2, r2, #8 /* 故障 PC */
str r2, [r1, #12]
/* 切到 SVC 模式, 屏蔽中断, 使用主栈 */
mrs r2, cpsr
bic r2, r2, #0x1F
orr r2, r2, #0xD3
msr cpsr, r2
/* 打印 "\r\nFAULT " */
ldr r5, =0x13820000 /* UART2 */
ldr r6, =FaultMsg
1: ldrb r2, [r6], #1
cmp r2, #0
beq 2f
str r2, [r5, #0x20] /* UTXH */
bl .Lvec_delay
b 1b
2:
/* 打印类型字符 */
ldr r2, [r1, #0]
str r2, [r5, #0x20]
bl .Lvec_delay
/* 打印 DFSR / DFAR / PC (从 offset 4 起 3 个 32 位) */
mov r4, #3
3:
ldr r0, [r1, r4, lsl #2]
bl .Lvec_hex32
subs r4, r4, #1
bne 3b
.Lvec_hang:
b .Lvec_hang
/* r0 = 32 位值, r5 = UART2 基址; 打印 8 位十六进制 */
.Lvec_hex32:
mov r7, #8
4:
mov r2, r0, lsr #28
and r2, r2, #0xF
ldr r8, =FaultHex
ldrb r2, [r8, r2]
str r2, [r5, #0x20]
/* 内联延时 (不能用 bl, 会覆盖 lr) */
mov r9, #0x8000
5: subs r9, r9, #1
bne 5b
mov r0, r0, lsl #4
subs r7, r7, #1
bne 4b
mov pc, lr
.Lvec_delay:
mov r9, #0x8000
5: subs r9, r9, #1
bne 5b
mov pc, lr
.section .rodata
FaultMsg:
.asciz "\r\nFAULT "
FaultHex:
.ascii "0123456789ABCDEF"
.section .bss
.balign 8
FaultRec:
.space 16
.end
6. 链接脚本 .lds 讲解 + 完整源码
链接脚本决定代码/数据放在内存的哪个地址。本工程有两个:
6.1 exynos4412.lds(BL2)
- 基址
0x02023400(IRAM),由编译脚本通过--defsym __LINK_BASE传入; KEEP(*(.text.entry))保证_start在镜像最前;- 导出
__bss_start/__bss_end供 start.S 清 BSS; __stack_top = 0x02060000(IRAM 顶部)。
6.2 main.lds(主程序)
- 基址固定
0x43E00000(DDR),必须与 start.S 的搬运目标一致; __stack_top = 0x7FFFE000(1GB DDR 顶端留 8KB 给栈);- 帧缓冲在
0x50000000,与代码/栈互不冲突。
完整文件:startup/exynos4412.lds
ld
/*--------------------------------------------------------------
* Exynos4412 BL2 链接脚本
*
* 链接基址由 Makefile 通过 --defsym __LINK_BASE=0x02023400 传入:
* BL2 由 BL1 加载到 IRAM 0x02023400 运行 (与迅为已验证程序一致)
*
* 本阶段只做: 时钟 + DDR 初始化 + 用 iROM 拷贝函数把主程序搬到 DDR,
* 所以镜像必须小于 14KB-4 字节。
*--------------------------------------------------------------*/
ENTRY(_start)
SECTIONS
{
. = __LINK_BASE;
.text : {
KEEP(*(.text.entry)) /* _start 必须位于镜像最前 */
*(.text .text.*)
. = ALIGN(4);
}
.rodata : {
*(.rodata .rodata.*)
. = ALIGN(4);
}
.data : {
*(.data .data.*)
. = ALIGN(4);
}
__bss_start = .;
.bss : {
*(.bss .bss.*)
*(COMMON)
. = ALIGN(4);
}
__bss_end = .;
/* 栈固定在 IRAM 顶部 (0x02020000 + 256KB) */
__stack_top = 0x02060000;
}
完整文件:startup/main.lds
ld
/*--------------------------------------------------------------
* Exynos4412 主程序 (DDR) 链接脚本
*
* 镜像被 BL2 从 SD 卡扇区 49 搬运到 DDR 0x43E00000 运行,
* 所以链接地址固定为 0x43E00000 (与 U-Boot 的 CFG_PHY_UBOOT_BASE 相同)。
*
* 内存布局:
* 0x43E00000 : main.bin (代码 + 只读数据 + 数据, 容量 512KB)
* 0x50000000 : LCD 帧缓冲 (800*1280*4 字节 ≈ 4MB)
* 0x7FFFE000 : 栈顶 (向下增长)
*--------------------------------------------------------------*/
ENTRY(_start)
SECTIONS
{
. = 0x43E00000;
.text : {
KEEP(*(.text.entry)) /* _start 必须位于镜像最前 */
*(.text .text.*)
. = ALIGN(4);
}
.rodata : {
*(.rodata .rodata.*)
. = ALIGN(4);
}
.data : {
*(.data .data.*)
. = ALIGN(4);
}
__bss_start = .;
.bss : {
*(.bss .bss.*)
*(COMMON)
. = ALIGN(4);
}
__bss_end = .;
/* 栈固定在 1GB DDR 顶部 (0x40000000 + 1GB = 0x80000000, 留 8KB) */
__stack_top = 0x7FFFE000;
}
6.3 startup/aeabi_div.S ------ 软件除法
裸机没有 libgcc,用汇编实现 64/32 位除法,供 C 代码里的 / % 运算符使用。
完整文件:startup/aeabi_div.S
asm
/*--------------------------------------------------------------
* 软件除法辅助函数 (供 -nostdlib 工程使用)
*
* 在 ARM Cortex-A9 上没有硬件除法指令, GCC 对 32 位整数除法
* 会生成对 __aeabi_uidiv / __aeabi_uidivmod 的调用, 这里给出
* 最小实现, 避免依赖 libgcc。
*
* 入口: r0 = 被除数, r1 = 除数
* 出口: r0 = 商, r1 = 余数 (uidivmod)
*--------------------------------------------------------------*/
.text
.arm
.global __aeabi_uidiv
.global __aeabi_uidivmod
__aeabi_uidivmod:
__aeabi_uidiv:
stmfd sp!, {r4, lr}
cmp r1, #0
beq .Ldiv_zero
mov r2, r0 /* r2 = 被除数 */
mov r4, r1 /* r4 = 保存除数 */
mov r0, #0 /* r0 = 商 */
mov r3, #1 /* r3 = 当前位权 */
/* 把除数左移, 直到大于 被除数/2 */
.Lalign:
cmp r1, r2, lsr #1
bhi .Lloop
mov r1, r1, lsl #1
mov r3, r3, lsl #1
b .Lalign
.Lloop:
cmp r2, r1
subhs r2, r2, r1
orrhs r0, r0, r3
mov r1, r1, lsr #1
movs r3, r3, lsr #1
bne .Lloop
mov r1, r2 /* 余数 */
ldmfd sp!, {r4, pc}
.Ldiv_zero:
mov r0, #0
mov r1, #0
ldmfd sp!, {r4, pc}
.end
关键项 5 :链接基址(0x43E00000)、搬运目标(start.S 扇区49)、
烧录布局(burn_sd.ps1)三处必须一致。
第三部分:外设库详解
本部分讲什么 :芯片外设库(Libraries/)每个模块的完整源码和逐句讲解------
GPIO、UART、DDR、LCD、蜂鸣器、按键、时钟。每个模块 = 讲解 + 完整源码。
这一部分是全文最长的部分,也是"照着复刻"的核心。
7. GPIO 驱动讲解 + 完整源码
GPIO_Init() 是核心:每组 GPIO 有 CON(每引脚 4 位:0=输入 1=输出 2~15=复用)、
PUD(每引脚 2 位:00=无 01=下拉 11=上拉)、DRV(驱动强度)三个配置寄存器。
函数先读回再按位修改,只影响指定的引脚,不会破坏同组其他引脚(比如背光 GPD0_1)。
4412 GPIO 基址速查(exynos4412_gpio.h):
| 控制器 | 基地址 | 组 |
|---|---|---|
| 0 | 0x11400000 |
GPA0、GPA1、GPB、GPC0/1、GPD0/1、GPF0~3、GPJ0/1 |
| 1 | 0x11000000 |
GPK03、GPL02、GPM04、GPY06、GPX0~3 |
| 2 | 0x03860000 |
GPZ |
| 3 | 0x106E0000 |
GPV0~4 |
本工程用到的引脚:UART2=GPA1_0/1、UART3=GPA1_4/5、LCD=GPF0~3/GPL0/GPL1、
蜂鸣器=GPD0_0、LED=GPL2_0/GPK1_1、按键=GPX1/GPX2/GPX3。
完整文件:Libraries/src/exynos4412_gpio.c
c
/**
* @file exynos4412_gpio.c
* @brief Exynos4412 GPIO 库实现 (STM32 库风格)
*/
#include "exynos4412_gpio.h"
/**
* @brief 初始化 GPIO 引脚: 功能、上下拉、驱动强度
* @param GPIOx 组指针, 如 GPA0
* @param GPIO_InitStruct 初始化参数
*/
void GPIO_Init(GPIO_TypeDef *GPIOx, GPIO_InitTypeDef *GPIO_InitStruct)
{
uint32_t pinpos = 0;
uint32_t pos = 0;
uint32_t con = GPIOx->CON;
uint32_t pud = GPIOx->PUD;
uint32_t drv = GPIOx->DRV;
for (pinpos = 0; pinpos < 8; pinpos++) {
pos = ((uint32_t)0x0001) << pinpos;
/* 只配置结构体中指定的引脚 */
if ((GPIO_InitStruct->GPIO_Pin & pos) != pos) {
continue;
}
/* CON: 每引脚 4 位, 0=输入 1=输出 2~15=复用功能 */
{
uint32_t shift = pinpos * 4;
uint32_t mode = GPIO_InitStruct->GPIO_Mode;
if (mode == GPIO_Mode_AF) {
mode = GPIO_InitStruct->GPIO_AF & 0x0F;
}
con &= ~(((uint32_t)0x0F) << shift);
con |= (mode & 0x0F) << shift;
}
/* PUD: 每引脚 2 位, 00=无 01=下拉 11=上拉 */
{
uint32_t shift = pinpos * 2;
pud &= ~(((uint32_t)0x03) << shift);
pud |= (GPIO_InitStruct->GPIO_PuPd & 0x03) << shift;
}
/* DRV: 每引脚 2 位, 00=LV1 01=LV2 10=LV3 11=LV4 */
{
uint32_t shift = pinpos * 2;
drv &= ~(((uint32_t)0x03) << shift);
drv |= (GPIO_InitStruct->GPIO_Drv & 0x03) << shift;
}
}
GPIOx->CON = con;
GPIOx->PUD = pud;
GPIOx->DRV = drv;
}
/**
* @brief 将指定引脚输出置 1
*/
void GPIO_SetBits(GPIO_TypeDef *GPIOx, uint32_t GPIO_Pin)
{
GPIOx->DAT |= GPIO_Pin;
}
/**
* @brief 将指定引脚输出清零
*/
void GPIO_ResetBits(GPIO_TypeDef *GPIOx, uint32_t GPIO_Pin)
{
GPIOx->DAT &= ~GPIO_Pin;
}
/**
* @brief 按 BitVal 写指定引脚
*/
void GPIO_WriteBit(GPIO_TypeDef *GPIOx, uint32_t GPIO_Pin, BitAction BitVal)
{
if (BitVal != Bit_RESET) {
GPIOx->DAT |= GPIO_Pin;
} else {
GPIOx->DAT &= ~GPIO_Pin;
}
}
/**
* @brief 翻转指定引脚输出
*/
void GPIO_ToggleBits(GPIO_TypeDef *GPIOx, uint32_t GPIO_Pin)
{
GPIOx->DAT ^= GPIO_Pin;
}
/**
* @brief 读取单个引脚输入电平
* @retval 0 或 1
*/
uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef *GPIOx, uint32_t GPIO_Pin)
{
return (GPIOx->DAT & GPIO_Pin) ? 1 : 0;
}
/**
* @brief 读取整组引脚输入
*/
uint32_t GPIO_ReadInputData(GPIO_TypeDef *GPIOx)
{
return GPIOx->DAT;
}
/**
* @brief 读取整组引脚输出
*/
uint32_t GPIO_ReadOutputData(GPIO_TypeDef *GPIOx)
{
return GPIOx->DAT;
}
完整文件:Libraries/inc/exynos4412_gpio.h
c
/**
* @file exynos4412_gpio.h
* @brief Exynos4412 GPIO 库头文件 (STM32 库风格)
*
* Exynos4412 的 GPIO 每个引脚由 4 位 CON 寄存器控制:
* 0 = 输入, 1 = 输出, 2~15 = 各种复用功能(具体功能号查芯片手册)
* 每组寄存器: CON(0x00) DAT(0x04) PUD(0x08) DRV(0x0C)
*/
#ifndef __EXYNOS4412_GPIO_H
#define __EXYNOS4412_GPIO_H
#ifdef __cplusplus
extern "C" {
#endif
#include "exynos4412.h"
/*------------------- GPIO 寄存器组 -------------------*/
typedef struct {
__IO uint32_t CON; /* 0x00 引脚功能配置(每引脚 4 位) */
__IO uint32_t DAT; /* 0x04 数据寄存器 */
__IO uint32_t PUD; /* 0x08 上/下拉电阻(每引脚 2 位) */
__IO uint32_t DRV; /* 0x0C 驱动强度(每引脚 2 位) */
__IO uint32_t CONPDN; /* 0x10 掉电模式配置 */
__IO uint32_t PUDPDN; /* 0x14 掉电模式上下拉 */
} GPIO_TypeDef;
/*------------------- GPIO 外设地址 -------------------*/
/* 控制器1: 0x11400000 */
#define GPA0 ((GPIO_TypeDef *)(EXYNOS4412_GPIO1_BASE + 0x000UL))
#define GPA1 ((GPIO_TypeDef *)(EXYNOS4412_GPIO1_BASE + 0x020UL))
#define GPB ((GPIO_TypeDef *)(EXYNOS4412_GPIO1_BASE + 0x040UL))
#define GPC0 ((GPIO_TypeDef *)(EXYNOS4412_GPIO1_BASE + 0x060UL))
#define GPC1 ((GPIO_TypeDef *)(EXYNOS4412_GPIO1_BASE + 0x080UL))
#define GPD0 ((GPIO_TypeDef *)(EXYNOS4412_GPIO1_BASE + 0x0A0UL))
#define GPD1 ((GPIO_TypeDef *)(EXYNOS4412_GPIO1_BASE + 0x0C0UL))
#define GPF0 ((GPIO_TypeDef *)(EXYNOS4412_GPIO1_BASE + 0x180UL))
#define GPF1 ((GPIO_TypeDef *)(EXYNOS4412_GPIO1_BASE + 0x1A0UL))
#define GPF2 ((GPIO_TypeDef *)(EXYNOS4412_GPIO1_BASE + 0x1C0UL))
#define GPF3 ((GPIO_TypeDef *)(EXYNOS4412_GPIO1_BASE + 0x1E0UL))
#define GPJ0 ((GPIO_TypeDef *)(EXYNOS4412_GPIO1_BASE + 0x240UL))
#define GPJ1 ((GPIO_TypeDef *)(EXYNOS4412_GPIO1_BASE + 0x260UL))
/* 控制器2: 0x11000000 */
#define GPK0 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x040UL))
#define GPK1 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x060UL))
#define GPK2 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x080UL))
#define GPK3 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x0A0UL))
#define GPL0 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x0C0UL))
#define GPL1 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x0E0UL))
#define GPL2 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x100UL))
#define GPM0 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x260UL))
#define GPM1 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x280UL))
#define GPM2 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x2A0UL))
#define GPM3 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x2C0UL))
#define GPM4 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x2E0UL))
#define GPY0 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x120UL))
#define GPY1 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x140UL))
#define GPY2 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x160UL))
#define GPY3 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x180UL))
#define GPY4 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x1A0UL))
#define GPY5 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x1C0UL))
#define GPY6 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0x1E0UL))
#define GPX0 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0xC00UL))
#define GPX1 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0xC20UL))
#define GPX2 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0xC40UL))
#define GPX3 ((GPIO_TypeDef *)(EXYNOS4412_GPIO2_BASE + 0xC60UL))
/* 控制器3: 0x03860000 */
#define GPZ ((GPIO_TypeDef *)(EXYNOS4412_GPIO3_BASE + 0x000UL))
/* 控制器4: 0x106E0000 */
#define GPV0 ((GPIO_TypeDef *)(EXYNOS4412_GPIO4_BASE + 0x000UL))
#define GPV1 ((GPIO_TypeDef *)(EXYNOS4412_GPIO4_BASE + 0x020UL))
#define GPV2 ((GPIO_TypeDef *)(EXYNOS4412_GPIO4_BASE + 0x040UL))
#define GPV3 ((GPIO_TypeDef *)(EXYNOS4412_GPIO4_BASE + 0x060UL))
#define GPV4 ((GPIO_TypeDef *)(EXYNOS4412_GPIO4_BASE + 0x080UL))
/*------------------- 引脚定义 -------------------*/
#define GPIO_Pin_0 ((uint32_t)0x0001)
#define GPIO_Pin_1 ((uint32_t)0x0002)
#define GPIO_Pin_2 ((uint32_t)0x0004)
#define GPIO_Pin_3 ((uint32_t)0x0008)
#define GPIO_Pin_4 ((uint32_t)0x0010)
#define GPIO_Pin_5 ((uint32_t)0x0020)
#define GPIO_Pin_6 ((uint32_t)0x0040)
#define GPIO_Pin_7 ((uint32_t)0x0080)
#define GPIO_Pin_All ((uint32_t)0x00FF)
/*------------------- 模式定义 -------------------*/
typedef enum {
GPIO_Mode_IN = 0x0, /* 输入 */
GPIO_Mode_OUT = 0x1, /* 输出 */
GPIO_Mode_AF = 0x2 /* 复用功能(具体功能号由 GPIO_AF 指定, 2~15) */
} GPIOMode_TypeDef;
/* 上下拉 */
typedef enum {
GPIO_PuPd_NOPULL = 0x0, /* 无上下拉 */
GPIO_PuPd_DOWN = 0x1, /* 下拉 */
GPIO_PuPd_UP = 0x3 /* 上拉 */
} GPIOPuPd_TypeDef;
/* 驱动强度 */
typedef enum {
GPIO_Drv_LV1 = 0x0, /* 1x */
GPIO_Drv_LV2 = 0x1, /* 2x */
GPIO_Drv_LV3 = 0x2, /* 3x */
GPIO_Drv_LV4 = 0x3 /* 4x */
} GPIODrv_TypeDef;
/*------------------- 初始化结构体 (STM32 风格) -------------------*/
typedef struct {
uint32_t GPIO_Pin; /* 要配置的引脚, 可多个 "|" 组合 */
uint32_t GPIO_Mode; /* GPIO_Mode_IN / GPIO_Mode_OUT / GPIO_Mode_AF */
uint32_t GPIO_AF; /* 复用功能号 0~15, GPIO_Mode_AF 时有效 */
uint32_t GPIO_PuPd; /* 上下拉 */
uint32_t GPIO_Drv; /* 驱动强度 */
} GPIO_InitTypeDef;
/*------------------- 函数声明 -------------------*/
void GPIO_Init(GPIO_TypeDef *GPIOx, GPIO_InitTypeDef *GPIO_InitStruct);
void GPIO_SetBits(GPIO_TypeDef *GPIOx, uint32_t GPIO_Pin);
void GPIO_ResetBits(GPIO_TypeDef *GPIOx, uint32_t GPIO_Pin);
void GPIO_WriteBit(GPIO_TypeDef *GPIOx, uint32_t GPIO_Pin, BitAction BitVal);
void GPIO_ToggleBits(GPIO_TypeDef *GPIOx, uint32_t GPIO_Pin);
uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef *GPIOx, uint32_t GPIO_Pin);
uint32_t GPIO_ReadInputData(GPIO_TypeDef *GPIOx);
uint32_t GPIO_ReadOutputData(GPIO_TypeDef *GPIOx);
#ifdef __cplusplus
}
#endif
#endif /* __EXYNOS4412_GPIO_H */
8. UART 驱动讲解 + 完整源码
UART_Init() 做四件事:开外设时钟 → 配帧格式(ULCON)→ 开 FIFO → 算波特率
(UBRDIV = UART时钟/(波特率x16) − 1,100MHz/115200/16−1=53)。
UART_SendData() 是盲写 + 固定延时 :写完 UTXH 后 System_Delay(0x9000)
约 185us,比 115200 线路速率(每字节 87us)慢一倍多,防止 PL2303 仿冒串口线丢字节。
关键项 6 :改 CPU 主频后,
System_Delay(0x9000)的实际时长会变,若发现串口丢字节,需要同步调整这个延时。
完整文件:Libraries/src/exynos4412_uart.c
c
/**
* @file exynos4412_uart.c
* @brief Exynos4412 UART 库实现(STM32 库风格)
*
* UCON 采用三星/迅为已验证的标准值 0x3C5:
* [1:0]=01 RX 模式, [3:2]=01 TX 模式, [6]=1 RX 超时使能,
* [9:8]=11, [11:10]=11 时钟源 = SCLK_UART (100MHz)
*/
#include "exynos4412_uart.h"
#include "exynos4412_clock.h"
#include "exynos4412_gpio.h"
/* UART 时钟门控 (CMU, 与内核 clock-exynos4.c 一致):
* CLK_GATE_IP_PERIL[0:3] = UART0~UART3 IP 时钟
* CLK_SRC_MASK_PERIL0 = UART0~3 源时钟: bit0/bit4/bit8/bit12 */
#define CLK_GATE_IP_PERIL 0x1003C950UL
#define CLK_SRC_MASK_PERIL0 0x1003C350UL
/**
* @brief 发送通知弱回调 (STM32 风格钩子)
* @note 应用层(如 User/App/panel.c)可定义同名强符号覆盖, 用于 TX LOG 显示;
* 默认空实现, 不影响任何现有调用。
*/
__attribute__((weak)) void UART_TxNotify(UART_TypeDef *UARTx, uint8_t ch)
{
(void)UARTx;
(void)ch;
}
/**
* @brief 发送通知屏蔽标志
* @note 置 1 后 UART_SendData 不触发 UART_TxNotify (用于"回显"等不希望
* 计入 TX LOG 的场景, 例如把上位机发来的字符原样弹回时)
*/
uint8_t UART_TxNotifyMask = 0;
/**
* @brief 打开/关闭 UART 外设时钟 (STM32 库风格 RCC 使能)
* @param UARTx UART0~UART3
* @param Enable 1 = 开时钟, 0 = 关时钟
*/
void UART_ClockCmd(UART_TypeDef *UARTx, uint8_t Enable)
{
uint32_t gate_bit = 0;
uint32_t src_bit = 0;
if (UARTx == UART0) {
gate_bit = (1u << 0);
src_bit = (1u << 0);
} else if (UARTx == UART1) {
gate_bit = (1u << 1);
src_bit = (1u << 4);
} else if (UARTx == UART2) {
gate_bit = (1u << 2);
src_bit = (1u << 8);
} else if (UARTx == UART3) {
gate_bit = (1u << 3);
src_bit = (1u << 12);
} else {
return;
}
if (Enable) {
*(volatile uint32_t *)CLK_GATE_IP_PERIL |= gate_bit;
*(volatile uint32_t *)CLK_SRC_MASK_PERIL0 |= src_bit;
} else {
*(volatile uint32_t *)CLK_GATE_IP_PERIL &= ~gate_bit;
*(volatile uint32_t *)CLK_SRC_MASK_PERIL0 &= ~src_bit;
}
}
/**
* @brief 配置 UART 对应引脚为复用功能 (AF2)
* @param UARTx UART0~UART3
* @note 引脚表 (Exynos4412 用户手册 4.3.2):
* UART0: GPA0_0(RXD)/GPA0_1(TXD)
* UART1: GPA0_4(RXD)/GPA0_5(TXD)
* UART2: GPA1_0(RXD)/GPA1_1(TXD)
* UART3: GPA1_4(RXD)/GPA1_5(TXD)
*/
void UART_GPIO_Init(UART_TypeDef *UARTx)
{
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
GPIO_InitStructure.GPIO_AF = 2;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
GPIO_InitStructure.GPIO_Drv = GPIO_Drv_LV1;
if (UARTx == UART0) {
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1;
GPIO_Init(GPA0, &GPIO_InitStructure);
} else if (UARTx == UART1) {
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_5;
GPIO_Init(GPA0, &GPIO_InitStructure);
} else if (UARTx == UART2) {
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1;
GPIO_Init(GPA1, &GPIO_InitStructure);
} else if (UARTx == UART3) {
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_5;
GPIO_Init(GPA1, &GPIO_InitStructure);
}
}
/**
* @brief 初始化 UART: 帧格式 + 时钟源 + 波特率
* @param UARTx UART0~UART3
* @param UART_InitStruct 初始化参数
*/
void UART_Init(UART_TypeDef *UARTx, UART_InitTypeDef *UART_InitStruct)
{
uint32_t ucon = 0;
uint32_t ubrdiv = 0;
uint32_t slot = 0;
uint32_t divisor = 0;
/* 0. 打开 UART 外设时钟 (IP 门控 + 源时钟) */
UART_ClockCmd(UARTx, 1);
/* 1. 帧格式: 数据位 + 停止位 + 校验 */
UARTx->ULCON = (UART_InitStruct->UART_WordLength & 0x03)
| ((UART_InitStruct->UART_StopBits & 0x03) << 2)
| (UART_InitStruct->UART_Parity & 0x60);
/* 2. 使能 FIFO (0x111), 与迅为已验证例程逐字节一致; 关闭流控 */
UARTx->UFCON = 0x111;
UARTx->UMCON = 0x00;
/* 3. 控制寄存器: 标准三星配置 0x3C5 (SCLK_UART 时钟源) */
ucon = 0x3C5;
if (UART_InitStruct->UART_ClockSource == UART_ClockSource_PCLK) {
ucon &= ~(0x3 << 10); /* 时钟源改为 PCLK */
}
UARTx->UCON = ucon;
/* 4. 波特率:
* UBRDIV = UART时钟 / (波特率 * 16) - 1
* UDIVSLOT = 分频余数折算值(三星公式), 与已验证例程 UFRACVAL=0x4 一致 */
divisor = UART_InitStruct->UART_Clock / (UART_InitStruct->UART_BaudRate * 16);
ubrdiv = (divisor > 1) ? (divisor - 1) : 1;
slot = ((UART_InitStruct->UART_Clock % (UART_InitStruct->UART_BaudRate * 16)) * 16)
/ (UART_InitStruct->UART_BaudRate * 16);
UARTx->UBRDIV = ubrdiv;
UARTx->UDIVSLOT = slot;
}
/**
* @brief 发送一个字节 (盲写, 与已验证汇编例程一致)
*
* 注意: 之前尝试等待 UTRSTAT/UFSTAT 状态标志都会导致发送卡死, 采用盲写。
* 每个字节后加一个节拍延时, 让数据按线路速率(115200, 每字节约 87us)
* 均匀发送, 避免突发导致 PL2303 仿冒串口线丢字节。
* 2026-08-08: CPU 提到 800MHz 后 0x4000(约 82us) 已略快于线路速率,
* 会造成仿冒线丢字节(启动横幅乱码)。改为 0x9000(约 185us) 留足余量。
*/
void UART_SendData(UART_TypeDef *UARTx, uint16_t Data)
{
/* 通知应用层: 本字节已发送 (用于 TX LOG) */
if (UART_TxNotifyMask == 0) {
UART_TxNotify(UARTx, (uint8_t)(Data & 0xFF));
}
/* 盲写发送 */
UARTx->UTXH = Data & 0xFF;
System_Delay(0x9000); /* 约 185us (800MHz 主频), 慢于 115200 字节间隔, 防丢字节 */
}
/**
* @brief 接收一个字节 (查询 RXNE 标志, 阻塞)
* @retval 接收到的数据
*/
uint16_t UART_ReceiveData(UART_TypeDef *UARTx)
{
/* 等待接收数据就绪 */
while (UART_GetFlagStatus(UARTx, UART_FLAG_RXNE) == RESET) {
}
return (uint16_t)(UARTx->URXH & 0xFF);
}
/**
* @brief 发送字符串 (以 '\0' 结束)
*/
void UART_SendString(UART_TypeDef *UARTx, const char *str)
{
while (*str != '\0') {
UART_SendData(UARTx, (uint16_t)(*str));
str++;
}
}
/**
* @brief 查询 UART 状态标志
* @retval SET / RESET
*/
FlagStatus UART_GetFlagStatus(UART_TypeDef *UARTx, uint16_t UART_FLAG)
{
return (UARTx->UTRSTAT & UART_FLAG) ? SET : RESET;
}
完整文件:Libraries/inc/exynos4412_uart.h
c
/**
* @file exynos4412_uart.h
* @brief Exynos4412 UART 库头文件(STM32 库风格)
*
* 重要: Exynos4412 的 UART 寄存器偏移与老款 s3c2410 不同!
* 4412 实际偏移(已用迅为 iTOP-4412 实测汇编例程核对):
* ULCON 0x00 UCON 0x04 UFCON 0x08 UMCON 0x0C
* UTRSTAT 0x10 UERSTAT 0x14 UFSTAT 0x18 UMSTAT 0x1C
* UTXH 0x20 URXH 0x24 UBRDIV 0x28 UDIVSLOT 0x2C
*
* 常用引脚复用(功能号 2, 已按 Exynos4412 用户手册 4.3.2 GPA0CON/GPA1CON 核对):
* UART0: GPA0_0=RXD, GPA0_1=TXD
* UART1: GPA0_4=RXD, GPA0_5=TXD <-- 底板 GPS/核心板连接器 (XuTXD1/XuRXD1)
* UART2: GPA1_0=RXD, GPA1_1=TXD <-- iTOP-4412 底板 DB9 调试串口
* UART3: GPA1_4=RXD, GPA1_5=TXD <-- iTOP-4412 底板 CON2 DB9 "串口1"
*
* 波特率: UBRDIV = UART时钟/(波特率*16) - 1
* UDIVSLOT 由分频余数确定(16 位 slot 表)
* 本工程时钟配置下 SCLK_UART = 100MHz, 115200 波特率对应 UBRDIV=53。
*/
#ifndef __EXYNOS4412_UART_H
#define __EXYNOS4412_UART_H
#ifdef __cplusplus
extern "C" {
#endif
#include "exynos4412.h"
/*------------------- UART 寄存器组 -------------------*/
typedef struct {
__IO uint32_t ULCON; /* 0x00 线控制: 帧格式 */
__IO uint32_t UCON; /* 0x04 控制(时钟源/收发模式) */
__IO uint32_t UFCON; /* 0x08 FIFO 控制 */
__IO uint32_t UMCON; /* 0x0C 调制解调控制 */
__I uint32_t UTRSTAT; /* 0x10 收发状态 */
__I uint32_t UERSTAT; /* 0x14 错误状态 */
__I uint32_t UFSTAT; /* 0x18 FIFO 状态 */
__I uint32_t UMSTAT; /* 0x1C 调制解调状态 */
__O uint32_t UTXH; /* 0x20 发送缓冲(写) */
__I uint32_t URXH; /* 0x24 接收缓冲(读) */
__IO uint32_t UBRDIV; /* 0x28 波特率分频 */
__IO uint32_t UDIVSLOT; /* 0x2C 分频余数 slot 表 */
__IO uint32_t UINTP; /* 0x30 中断请求 */
__IO uint32_t UINTSP; /* 0x34 中断源 */
__IO uint32_t UINTM; /* 0x38 中断屏蔽 */
} UART_TypeDef;
/*------------------- UART 外设地址 -------------------*/
#define UART0 ((UART_TypeDef *)EXYNOS4412_UART0_BASE)
#define UART1 ((UART_TypeDef *)EXYNOS4412_UART1_BASE)
#define UART2 ((UART_TypeDef *)EXYNOS4412_UART2_BASE)
#define UART3 ((UART_TypeDef *)EXYNOS4412_UART3_BASE)
/*------------------- 状态标志 (UTRSTAT) -------------------*/
#define UART_FLAG_RXNE ((uint16_t)0x0001) /* UTRSTAT[0]: 接收缓冲数据就绪 */
#define UART_FLAG_TXE ((uint16_t)0x0002) /* UTRSTAT[1]: 发送缓冲空 */
/*------------------- 帧格式定义 -------------------*/
typedef enum {
UART_WordLength_5b = 0x0, /* ULCON[1:0] */
UART_WordLength_6b = 0x1,
UART_WordLength_7b = 0x2,
UART_WordLength_8b = 0x3
} UARTWordLength_TypeDef;
typedef enum {
UART_StopBits_1 = 0x0, /* ULCON[3:2] */
UART_StopBits_2 = 0x1
} UARTStopBits_TypeDef;
typedef enum {
UART_Parity_No = 0x00, /* ULCON[6:5] */
UART_Parity_Odd = 0x20,
UART_Parity_Even = 0x60
} UARTParity_TypeDef;
typedef enum {
UART_Mode_Rx = 0x1,
UART_Mode_Tx = 0x2,
UART_Mode_Tx_Rx = 0x3
} UARTMode_TypeDef;
/* UCON[11:10] 时钟源 */
#define UART_ClockSource_PCLK ((uint32_t)0x0) /* PCLK */
#define UART_ClockSource_SCLK ((uint32_t)0x3) /* SCLK_UART (推荐, 100MHz) */
/*------------------- 初始化结构体 (STM32 库风格) -------------------*/
typedef struct {
uint32_t UART_BaudRate; /* 波特率, 如 115200 */
uint32_t UART_WordLength; /* 数据位 */
uint32_t UART_StopBits; /* 停止位 */
uint32_t UART_Parity; /* 校验 */
uint32_t UART_Mode; /* 收发模式 */
uint32_t UART_Clock; /* UART 输入时钟 (Hz), 本工程 100000000 */
uint32_t UART_ClockSource; /* UART_ClockSource_PCLK / UART_ClockSource_SCLK */
} UART_InitTypeDef;
/*------------------- 函数声明 -------------------*/
void UART_ClockCmd(UART_TypeDef *UARTx, uint8_t Enable);
void UART_GPIO_Init(UART_TypeDef *UARTx);
void UART_Init(UART_TypeDef *UARTx, UART_InitTypeDef *UART_InitStruct);
void UART_SendData(UART_TypeDef *UARTx, uint16_t Data);
uint16_t UART_ReceiveData(UART_TypeDef *UARTx);
void UART_SendString(UART_TypeDef *UARTx, const char *str);
FlagStatus UART_GetFlagStatus(UART_TypeDef *UARTx, uint16_t UART_FLAG);
/** @brief 发送通知弱回调 (应用层可定义强符号覆盖, 用于 TX LOG) */
void UART_TxNotify(UART_TypeDef *UARTx, uint8_t ch);
/** @brief 发送通知屏蔽: 置 1 时 UART_SendData 不触发 UART_TxNotify (用于回显) */
extern uint8_t UART_TxNotifyMask;
#ifdef __cplusplus
}
#endif
#endif /* __EXYNOS4412_UART_H */
9. DDR 驱动详解 + 完整源码(重点)
9.1 为什么 DDR 初始化最难
Exynos4412(POP 封装)内封装了 LPDDR2 颗粒,上电后 DMC(内存控制器)完全是"裸"的:
没有时序、没有 ZQ 校准、DLL 没启动,直接读写就是死机。必须按官方序列一步步配好。
关键项 7 :本序列只适用 POP 1G LPDDR2;DDR3 板卡时序完全不同。
9.2 初始化顺序
c
void SystemInit(void)
{
#ifdef EXYNOS4412_BOOT_SD
DDR_Init(); /* 1. 先初始化 DDR (低速时钟下) */
System_ClockInit(); /* 2. 再切高速时钟 APLL/MPLL=800MHz */
DDR_DllStartPost(); /* 3. 时钟稳定后 DLL 收尾 */
#endif
}
9.3 核心步骤解读
DDR_DmcInit() 逐条解读:
PHYZQCONTROL=0xE3855403:ZQ 校准,LPDDR2 上电必需;PHYCONTROL0/1抖动序列:启动 PHY DLL(不能写 SHGATE);CONCONTROL=0x0FFF30CA:先关闭自动刷新(初始化期间不能刷新);MEMCONFIG0=0x40C01323:片选基址 0x40000000、容量 1G;IVCONTROL=0x8000001D:DMC0/DMC1 之间 128 字节交织,拼成连续 1G;TIMINGREF/ROW/DATA/POWER:AC 时序(DMC 400MHz);DIRECTCMD6 条:NOP(拉高 CKE)→ 5 条 MRS/MRW 写模式寄存器,一条不能少;CONCONTROL=0x0FFF303A:打开 DREX(自动刷新使能)。
关键项 8 :初始化期间不要等待 PHYSTATUS ,官方序列就是固定延时;
等待会卡死。
9.4 DDR 读写 API
c
DDR_WriteByte(0x40000000, 0x31); /* 写 1 字节 */
DDR_WriteWord(0x40001000, 0x12345678); /* 写 1 个字 */
DDR_WriteBuffer(0x40000000, buf, 6); /* 写一段 */
DDR_ReadBuffer(0x40000000, buf, 6); /* 读一段 */
DDR_MemSet(0x40000000, 0xFF, 1024); /* 填充 */
这些 API 就是 volatile 指针的内存读写,DDR 初始化成功后直接可用。
完整文件:Libraries/src/exynos4412_ddr.c
c
/**
* @file exynos4412_ddr.c
* @brief Exynos4412 DDR(LPDDR2 POP) 库实现
*
* 初始化流程逐寄存器移植自迅为官方 POP 1G u-boot
* (iTop4412_uboot_public 仓库 uboot_pop_1GDDR 分支 cpu_init.S
* mem_ctrl_asm_init, 与 ITOP4412-POP-1G-uboot-2017 dmc_init_exynos4.c
* CONFIG_ITOP4412 分支完全一致, 该分支已在 TF 卡上验证可运行)。
*
* 注意:
* 1) 本序列只适用于 LPDDR2(POP 封装) 1G 核心板;
* 2) DDR_Init 必须在高速时钟切换之前调用(SD 卡裸机启动时),
* 即先 DDR_Init() 再 System_ClockInit(), 与 u-boot 流程一致;
* 3) 不要在 DDR 初始化时等待 PHYSTATUS, 官方序列为固定延时。
*/
#include "exynos4412_ddr.h"
#include "exynos4412_clock.h"
/*------------------- mem_ctrl_init 前置寄存器 -------------------*/
#define DDR_ASYNC_CONFIG 0x10010350UL /* CPU_core 异步桥配置: 1=half_sync */
#define DDR_CLK_DIV_DMC0 0x10040500UL /* CMU_DMC 分频 0 */
#define DDR_CLK_DIV_DMC0_INIT 0x13113113UL /* iROM 低速 DMC 时钟下的初始分频 */
#define DDR_CLK_DIV_DMC0_FAST 0x00117713UL /* 第二次写入(官方原样保留) */
#define DDR_REG_10020A00 0x10020A00UL /* 官方序列保留寄存器 */
#define DDR_REG_10040A00 0x10040A00UL /* 官方序列保留寄存器 */
/*------------------- TZASC -------------------*/
#define DMC_TZASC_STRIDE 0x10000UL
#define DMC_TZASC_ATTR0_OFF 0x108UL
#define DMC_TZASC_ALLOW_NSEC 0xf0000000UL /* 允许安全/非安全访问全部内存 */
/**
* @brief 配置 TrustZone 地址空间控制器, 允许所有主设备访问 DDR
*/
static void DDR_TzascInit(void)
{
uint32_t base = EXYNOS4412_DMC_TZASC_BASE;
uint32_t i;
for (i = 0; i < 4; i++) {
*(volatile uint32_t *)(base + i * DMC_TZASC_STRIDE + DMC_TZASC_ATTR0_OFF)
= DMC_TZASC_ALLOW_NSEC;
}
}
/**
* @brief 初始化单个 DMC 控制器(官方 POP 1G LPDDR2 序列)
* @param dmc DMC0(0x10600000) 或 DMC1(0x10610000)
*
* 与官方 cpu_init.S mem_ctrl_asm_init 逐条一致:
* PHYZQCONTROL=0xE3855403
* PHYCONTROL0/1 抖动序列(不开 SHGATE)
* CONCONTROL=0x0FFF30CA -> MEMCONTROL -> MEMCONFIG0 -> IVCONTROL
* PRECHCONFIG=0xFF000000 -> 时序 -> 6 条 DIRECTCMD -> CONCONTROL=0x0FFF303A
*/
static void DDR_DmcInit(DMC_TypeDef *dmc)
{
/* ZQ 校准: 终止关闭, 自动校准启动 */
dmc->PHYZQCONTROL = 0xE3855403UL;
/* PHY DLL 启动序列(与官方逐条一致, 不写 SHGATE) */
dmc->PHYCONTROL0 = 0x71101008UL;
dmc->PHYCONTROL0 = 0x7110100AUL;
dmc->PHYCONTROL1 = 0x00000084UL;
dmc->PHYCONTROL0 = 0x71101008UL;
dmc->PHYCONTROL1 = 0x0000008CUL;
dmc->PHYCONTROL1 = 0x00000084UL;
dmc->PHYCONTROL1 = 0x0000008CUL;
dmc->PHYCONTROL1 = 0x00000084UL;
/* 控制器配置(先关闭自动刷新) */
dmc->CONCONTROL = 0x0FFF30CAUL;
/* 存储器控制 / 配置 */
dmc->MEMCONTROL = 0x00202500UL;
dmc->MEMCONFIG0 = 0x40C01323UL; /* 片选基址 0x40000000 */
/* DMC 间 128B 交织 */
dmc->IVCONTROL = 0x8000001DUL;
/* 预充电配置 */
dmc->PRECHCONFIG = 0xFF000000UL;
/* AC 时序(DMC 400MHz, 与 DRAM_CLK_400 一致) */
dmc->TIMINGREF = 0x0000005DUL;
dmc->TIMINGROW = 0x34498691UL;
dmc->TIMINGDATA = 0x36330306UL;
dmc->TIMINGPOWER = 0x50380365UL;
System_Delay(0x100000);
/* 直接命令序列: NOP -> MRS -> MRS -> MRS -> MRS -> MRS (LPDDR2 MRW) */
dmc->DIRECTCMD = 0x07000000UL; /* NOP: 拉高 CKE */
System_Delay(0x100000);
dmc->DIRECTCMD = 0x00071C00UL;
System_Delay(0x100000);
dmc->DIRECTCMD = 0x00010BFCUL;
System_Delay(0x100000);
dmc->DIRECTCMD = 0x00000488UL;
dmc->DIRECTCMD = 0x00000810UL;
dmc->DIRECTCMD = 0x00000C08UL;
/* 打开 DREX(自动刷新使能) */
dmc->CONCONTROL = 0x0FFF303AUL;
}
/**
* @brief DDR 初始化入口(官方 POP 1G 流程)
* @param ram_size_mb 保留参数(官方序列固定为 1G POP, 可传 0/1024)
*
* 必须在 System_ClockInit() 之前调用!
*/
void DDR_InitEx(uint32_t ram_size_mb)
{
(void)ram_size_mb;
/* 1. CPU_core 异步桥配置: half_sync */
*(volatile uint32_t *)DDR_ASYNC_CONFIG = 1UL;
/* 2. 低速时钟下的 DMC 分频(官方原样两次写入) */
*(volatile uint32_t *)DDR_CLK_DIV_DMC0 = DDR_CLK_DIV_DMC0_INIT;
*(volatile uint32_t *)DDR_CLK_DIV_DMC0 = DDR_CLK_DIV_DMC0_FAST;
/* 3. 官方保留寄存器写入 */
*(volatile uint32_t *)DDR_REG_10020A00 = 0x00000000UL;
*(volatile uint32_t *)DDR_REG_10040A00 = 0x00010905UL;
/* 4. 分别初始化 DMC0 和 DMC1 */
DDR_DmcInit(DMC0);
DDR_DmcInit(DMC1);
/* 5. 允许非安全访问 */
DDR_TzascInit();
}
/**
* @brief 自动初始化 DDR(POP 1G)
* @note 仅用于 DDR 尚未初始化的场景(SD 卡裸机启动), 须先于时钟切换
*/
void DDR_Init(void)
{
DDR_InitEx(1024);
}
/**
* @brief 时钟切换后的 DLL 启动与控制器收尾(官方 lowlevel_init_POP.S
* system_clock_init 末尾 MEM_DLLl_ON 块)
*
* 顺序: DDR_Init() -> System_ClockInit() -> DDR_DllStartPost()
* 对应官方: mem_ctrl_asm_init -> system_clock_init
*/
void DDR_DllStartPost(void)
{
/* DMC0 */
DMC0->PHYCONTROL0 = 0x7F10100AUL;
DMC0->PHYCONTROL1 = 0xE0000084UL;
DMC0->PHYCONTROL0 = 0x7F10100BUL;
System_Delay(0x20000);
DMC0->PHYCONTROL1 = 0x0000008CUL;
DMC0->PHYCONTROL1 = 0x00000084UL;
System_Delay(0x20000);
/* DMC1 */
DMC1->PHYCONTROL0 = 0x7F10100AUL;
DMC1->PHYCONTROL1 = 0xE0000084UL;
DMC1->PHYCONTROL0 = 0x7F10100BUL;
System_Delay(0x20000);
DMC1->PHYCONTROL1 = 0x0000008CUL;
DMC1->PHYCONTROL1 = 0x00000084UL;
System_Delay(0x20000);
/* 打开自动刷新并配置 MEMCONTROL(与官方一致) */
DMC0->CONCONTROL = 0x0FFF30FAUL;
DMC1->CONCONTROL = 0x0FFF30FAUL;
DMC0->MEMCONTROL = 0x00202533UL;
DMC1->MEMCONTROL = 0x00202533UL;
}
/**
* @brief 向 DDR 写入一个字节
*/
void DDR_WriteByte(uint32_t addr, uint8_t data)
{
*(volatile uint8_t *)addr = data;
}
/**
* @brief 从 DDR 读取一个字节
*/
uint8_t DDR_ReadByte(uint32_t addr)
{
return *(volatile uint8_t *)addr;
}
/**
* @brief 向 DDR 写入一个字 (32 位)
*/
void DDR_WriteWord(uint32_t addr, uint32_t data)
{
*(volatile uint32_t *)addr = data;
}
/**
* @brief 从 DDR 读取一个字 (32 位)
*/
uint32_t DDR_ReadWord(uint32_t addr)
{
return *(volatile uint32_t *)addr;
}
/**
* @brief 向 DDR 写入一段数据
*/
void DDR_WriteBuffer(uint32_t addr, const uint8_t *buf, uint32_t len)
{
uint32_t i;
for (i = 0; i < len; i++) {
*(volatile uint8_t *)(addr + i) = buf[i];
}
}
/**
* @brief 从 DDR 读出一段数据
*/
void DDR_ReadBuffer(uint32_t addr, uint8_t *buf, uint32_t len)
{
uint32_t i;
for (i = 0; i < len; i++) {
buf[i] = *(volatile uint8_t *)(addr + i);
}
}
/**
* @brief 向 DDR 一段区域填充指定值
*/
void DDR_MemSet(uint32_t addr, uint8_t val, uint32_t len)
{
uint32_t i;
for (i = 0; i < len; i++) {
*(volatile uint8_t *)(addr + i) = val;
}
}
完整文件:Libraries/inc/exynos4412_ddr.h
c
/**
* @file exynos4412_ddr.h
* @brief Exynos4412 DDR 库头文件 (STM32 库风格)
*
* Exynos4412 有 2 个动态内存控制器 DMC0 / DMC1:
* DMC0 = 0x10600000, DMC1 = 0x10610000
* POP 封装对应的存储器件是 LPDDR2, DDR 起始地址 0x40000000。
*/
#ifndef __EXYNOS4412_DDR_H
#define __EXYNOS4412_DDR_H
#ifdef __cplusplus
extern "C" {
#endif
#include "exynos4412.h"
/*------------------- DMC 寄存器组 -------------------*/
typedef struct {
__IO uint32_t CONCONTROL; /* 0x00 控制 */
__IO uint32_t MEMCONTROL; /* 0x04 存储器控制 */
__IO uint32_t MEMCONFIG0; /* 0x08 存储器配置 0 */
__IO uint32_t MEMCONFIG1; /* 0x0C 存储器配置 1 */
__IO uint32_t DIRECTCMD; /* 0x10 直接命令 */
__IO uint32_t PRECHCONFIG; /* 0x14 预充电配置 */
__IO uint32_t PHYCONTROL0; /* 0x18 PHY 控制 0 */
__IO uint32_t PHYCONTROL1; /* 0x1C PHY 控制 1 */
__IO uint32_t PHYCONTROL2; /* 0x20 PHY 控制 2 */
__IO uint32_t PHYCONTROL3; /* 0x24 PHY 控制 3 */
__IO uint32_t PWRDNCONFIG; /* 0x28 掉电配置 */
__IO uint32_t RESERVED0; /* 0x2C */
__IO uint32_t TIMINGREF; /* 0x30 刷新时序 */
__IO uint32_t TIMINGROW; /* 0x34 行时序 */
__IO uint32_t TIMINGDATA; /* 0x38 数据时序 */
__IO uint32_t TIMINGPOWER; /* 0x3C 电源时序 */
__I uint32_t PHYSTATUS; /* 0x40 PHY 状态 */
__IO uint32_t PHYZQCONTROL; /* 0x44 ZQ 校准控制 */
__I uint32_t CHIP0STATUS; /* 0x48 片选0状态 */
__I uint32_t CHIP1STATUS; /* 0x4C 片选1状态 */
__I uint32_t AREFSTATUS; /* 0x50 自动刷新状态 */
__I uint32_t MRSTATUS; /* 0x54 MR 状态 */
__I uint32_t PHYTEST0; /* 0x58 PHY 测试 0 */
__I uint32_t PHYTEST1; /* 0x5C PHY 测试 1 */
__IO uint32_t QOSCONTROL0; /* 0x60 QoS 控制 0 */
__IO uint32_t QOSCONFIG0; /* 0x64 QoS 配置 0 */
__IO uint32_t QOSCONTROL1; /* 0x68 */
__IO uint32_t QOSCONFIG1; /* 0x6C */
__IO uint32_t QOSCONTROL2; /* 0x70 */
__IO uint32_t QOSCONFIG2; /* 0x74 */
__IO uint32_t QOSCONTROL3; /* 0x78 */
__IO uint32_t QOSCONFIG3; /* 0x7C */
__IO uint32_t QOSCONTROL4; /* 0x80 */
__IO uint32_t QOSCONFIG4; /* 0x84 */
__IO uint32_t QOSCONTROL5; /* 0x88 */
__IO uint32_t QOSCONFIG5; /* 0x8C */
__IO uint32_t QOSCONTROL6; /* 0x90 */
__IO uint32_t QOSCONFIG6; /* 0x94 */
__IO uint32_t QOSCONTROL7; /* 0x98 */
__IO uint32_t QOSCONFIG7; /* 0x9C */
__IO uint32_t QOSCONTROL8; /* 0xA0 */
__IO uint32_t QOSCONFIG8; /* 0xA4 */
__IO uint32_t QOSCONTROL9; /* 0xA8 */
__IO uint32_t QOSCONFIG9; /* 0xAC */
__IO uint32_t QOSCONTROL10; /* 0xB0 */
__IO uint32_t QOSCONFIG10; /* 0xB4 */
__IO uint32_t QOSCONTROL11; /* 0xB8 */
__IO uint32_t QOSCONFIG11; /* 0xBC */
__IO uint32_t QOSCONTROL12; /* 0xC0 */
__IO uint32_t QOSCONFIG12; /* 0xC4 */
__IO uint32_t QOSCONTROL13; /* 0xC8 */
__IO uint32_t QOSCONFIG13; /* 0xCC */
__IO uint32_t QOSCONTROL14; /* 0xD0 */
__IO uint32_t QOSCONFIG14; /* 0xD4 */
__IO uint32_t QOSCONTROL15; /* 0xD8 */
__IO uint32_t QOSCONFIG15; /* 0xDC */
__IO uint32_t QOSTIMEOUT0; /* 0xE0 */
__IO uint32_t QOSTIMEOUT1; /* 0xE4 */
__IO uint32_t RESERVED2[2]; /* 0xE8 */
__IO uint32_t IVCONTROL; /* 0xF0 DMC 间交织控制 */
} DMC_TypeDef;
/*------------------- DMC 外设地址 -------------------*/
#define DMC0 ((DMC_TypeDef *)EXYNOS4412_DMC0_BASE)
#define DMC1 ((DMC_TypeDef *)EXYNOS4412_DMC1_BASE)
/*------------------- 函数声明 -------------------*/
void DDR_Init(void); /* 自动检测 1GB/2GB 并初始化 DMC0+DMC1 */
void DDR_InitEx(uint32_t ram_size_mb);/* 指定容量: 1024/2048, 0=自动 */
void DDR_DllStartPost(void); /* 时钟切换后的 DLL 启动(官方 system_clock_init 尾块) */
void DDR_WriteByte(uint32_t addr, uint8_t data);
uint8_t DDR_ReadByte(uint32_t addr);
void DDR_WriteWord(uint32_t addr, uint32_t data);
uint32_t DDR_ReadWord(uint32_t addr);
void DDR_WriteBuffer(uint32_t addr, const uint8_t *buf, uint32_t len);
void DDR_ReadBuffer(uint32_t addr, uint8_t *buf, uint32_t len);
void DDR_MemSet(uint32_t addr, uint8_t val, uint32_t len);
#ifdef __cplusplus
}
#endif
#endif /* __EXYNOS4412_DDR_H */
10. LCD 驱动详解 + 完整源码(重点)
10.1 屏幕与引脚
7.0 寸 IPS 电容屏,LVDS 接口,有效扫描 800x1280,通过 GM8285C 桥接芯片把
FIMD 的 RGB 信号转成 LVDS。
| 功能 | 引脚 | 说明 |
|---|---|---|
| 背光电源使能 | GPL0_4 | 输出高电平 |
| LVDS 桥使能 | GPL1_0 | 输出高电平(SHTDN=高才工作) |
| 触摸电源使能 | GPL0_2 | 输出高电平 |
| 背光 PWM | GPD0_1 = TOUT_1 | PWM1,约 10kHz,88% 占空比 |
| RGB 数据 | GPF0~GPF3 | 复用功能 2 |
| 帧缓冲 | DDR 0x50000000 | 800x1280x4 字节 ≈ 4MB |
10.2 初始化流程解读
LCD_PowerOn():背光电源 + LVDS 桥使能 + 背光 PWM1(TCON bit8~11);LCD_ClockInit():FIMD0 时钟源=SCLK_MPLL(800MHz),分频 2 → SCLK_FIMD=400MHz;LCD_GpioInit():GPF0~GPF3 复用功能 2,驱动强度 LV4;- FIMD 寄存器:
VIDCON0CLKVAL=5 → VCLK = 400/(5+1) = 66.7MHz;VIDTCON0/1/2:垂直/水平时序 + 分辨率(800x1280);WINCON0:24bpp;VIDOSD0B:窗口右下角;VIDW00ADD0B0:帧缓冲地址 0x50000000;WINSHMAP:使能窗口通道;最后ENVID|ENVID_F开显示。
刷新率验证:行总=800+24+72+4=900,帧总行=1280+10+12+2=1304,
刷新率=66.7MHz/(900x1304)≈56.8Hz(接近 60Hz,正常不闪)。
关键项 9 :背光 PWM1 用 TCON bit8~11 ,蜂鸣器 PWM0 用 bit0~3 ,
毫秒节拍 PWM2 用 bit12~15 ,三个通道共享 TCFG0/TCFG1/TCON,
但各自只改自己的位域,绝不能整寄存器覆盖。
关键项 10 :屏幕不亮先查三件事:① GPL0_4/GPL1_0 是否输出高;
② 背光 PWM1 是否工作(TCON bit8=1);③
CLK_SRC_CPUbit24 是否置 1(否则 MOUTMPLL_USER=24MHz,整条 LCD 时钟链只有 1.5MHz,屏闪一下即黑)。
10.3 绘图函数
LCD_DrawPixel(x,y,color):写显存fb[y*800+x];LCD_FillRect:两层循环写实心矩形;LCD_DrawChar_Scaled:按 8x16 字模逐点画,每点放大 scale 倍;LCD_ShowString_Scaled:逐字符显示,字符宽 8*scale。
完整文件:Libraries/src/exynos4412_lcd.c
c
/**
* @file exynos4412_lcd.c
* @brief Exynos4412 FIMD + LVDS-LCD 驱动实现 (STM32 库风格)
*
* 参考:
* - 迅为 iTOP-4412 精英版使用手册 71.6 节 (背光 GPL0_4 / LVDS 桥 GPL1_0)
* - 迅为 topeet_LVDS_7_0.dtsi (7.0 寸 800x1280 时序)
* - Exynos 4412 SCP 手册第 41 章 (FIMD 寄存器定义)
* - U-Boot exynos_fb.c (Exynos4 FIMD 初始化流程)
* - 内核 drivers/video/samsung/s3cfb_fimd6x.c (4412 实际使用的 FIMD 驱动:
* VIDCON2 写 WB_DISABLE, WINSHMAP 通道使能, WINCON0 显式配置
* DATAPATH_DMA + BURSTLEN_16WORD + BPPMODE_24BPP_888)
* - 内核 arch/arm/mach-exynos/setup-fb-s5p.c (iTop 精英版/POP 板:
* GPF0~GPF3 复用功能 2 且驱动强度 LV4, GPL0_4=BK_VDD_EN,
* GPL1_0=LCD_PWDN, FIMD bypass 寄存器 0x10010210 bit1)
* - 内核 drivers/pwm/pwm-samsung.c (Exynos 系列 TCON 位定义:
* Timer1 的 start=bit8 / manual=bit9 / invert=bit10 / auto=bit11)
*
* 时钟链路:
* MPLL(800MHz) --FIMD0_RATIO(CLK_DIV_LCD0[3:0]=1)--> SCLK_FIMD(400MHz)
* SCLK_FIMD --CLKVAL(VIDCON0[13:6]=5)--> VCLK = 400/(5+1) = 66.7MHz
* (SCP 手册 41 章: VCLK = SCLK_FIMD/(CLKVAL+1), CLKVAL>=1, VCLK 最大 80MHz;
* 800x1280 采用 CLAA070WP03XG 规格 66.77MHz 附近, 取 CLKVAL=5)
*/
#include "exynos4412_lcd.h"
#include "exynos4412_gpio.h"
#include "exynos4412_clock.h"
#include "exynos4412_font8x16.h"
/*------------------- FIMD 寄存器 (基址 0x11C00000) -------------------*/
#define FIMD_VIDCON0 0x11C00000UL
#define FIMD_VIDCON1 0x11C00004UL
#define FIMD_VIDCON2 0x11C00008UL
#define FIMD_VIDTCON0 0x11C00010UL
#define FIMD_VIDTCON1 0x11C00014UL
#define FIMD_VIDTCON2 0x11C00018UL
#define FIMD_WINCON0 0x11C00020UL
#define FIMD_WINSHMAP 0x11C00034UL
#define FIMD_VIDOSD0A 0x11C00040UL
#define FIMD_VIDOSD0B 0x11C00044UL
#define FIMD_VIDOSD0C 0x11C00048UL
#define FIMD_VIDW00ADD0B0 0x11C000A0UL
#define FIMD_VIDW00ADD1B0 0x11C000D0UL
#define FIMD_VIDW00ADD2 0x11C00100UL
/*------------------- CMU 时钟 / 系统寄存器 -------------------*/
#define CLK_SRC_LCD0 0x1003C234UL /* FIMD0_SEL [3:0] */
#define CLK_DIV_LCD0 0x1003C534UL /* FIMD0_RATIO [3:0] */
#define CLK_GATE_IP_LCD0 0x1003C934UL /* CLK_FIMD0 [0] */
#define CLK_GATE_IP_PERIL 0x1003C950UL /* "timers"(PWM 定时器) 门控 [24] */
#define CLK_GATE_BLOCK 0x1003C970UL /* CLK_LCD0 [4] */
#define LCDBLK_CFG 0x10010210UL /* FIMDBYPASS_LBLK0 [1] */
/*------------------- PWM1 背光 (GPD0_1 = TOUT_1) -------------------*/
#define PWM_TCFG0 0x139D0000UL
#define PWM_TCFG1 0x139D0004UL
#define PWM_TCON 0x139D0008UL
#define PWM_TCNTB1 0x139D0018UL
#define PWM_TCMPB1 0x139D001CUL
/*------------------- 内部寄存器读写辅助 -------------------*/
static inline uint32_t LCD_ReadReg(uint32_t reg)
{
return *(volatile uint32_t *)reg;
}
static inline void LCD_WriteReg(uint32_t reg, uint32_t val)
{
*(volatile uint32_t *)reg = val;
}
static inline void LCD_SetBits(uint32_t reg, uint32_t mask)
{
LCD_WriteReg(reg, LCD_ReadReg(reg) | mask);
}
/*------------------- 私有函数 -------------------*/
/**
* @brief 背光与 LVDS 桥电源使能
* @note 对应内核 arch/arm/mach-exynos/setup-fb-s5p.c 的 iTop 精英/POP 板配置:
* - GPL0_4 = BK_VDD_EN (背光电源, PMOS 控制, 高电平亮)
* - GPL1_0 = LCD_PWDN (GM8285C LVDS 发送器 SHTDN, 高电平工作)
* - GPL0_2 = TP1_EN (触摸电平转换使能, 高电平)
* - GPD0_1 = TOUT_1 (PWM1 背光亮度, 复用功能 2)
* 背光 PWM 频率约 9kHz, 占空比 88% (对应内核默认亮度级别 6/7)
*/
static void LCD_PowerOn(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
/* 1. 背光电源 (BK_VDD_EN) */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
GPIO_InitStructure.GPIO_AF = 0;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
GPIO_InitStructure.GPIO_Drv = GPIO_Drv_LV1;
GPIO_Init(GPL0, &GPIO_InitStructure);
GPIO_SetBits(GPL0, GPIO_Pin_4);
/* 2. LVDS 发送器使能 (LCD_PWDN) */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_Init(GPL1, &GPIO_InitStructure);
GPIO_SetBits(GPL1, GPIO_Pin_0);
/* 3. 触摸电平转换使能 (TP1_EN) */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
GPIO_Init(GPL0, &GPIO_InitStructure);
GPIO_SetBits(GPL0, GPIO_Pin_2);
/* 4. PWM 背光输出: GPD0_1 = TOUT_1 (手册 71.6.2.1, pwm1 通道)
* 时序: TCFG0 预分频 49(50分频), TCFG1 MUX1=1/8, TCNTB=25 -> 约 10kHz
* TCMPB=22 -> 88% 占空比 (高占空比 = 亮) */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
GPIO_InitStructure.GPIO_AF = 2;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
GPIO_InitStructure.GPIO_Drv = GPIO_Drv_LV1;
GPIO_Init(GPD0, &GPIO_InitStructure);
/* 打开 PWM 定时器时钟门控 (内核 clock-exynos4.c 中 "timers" 时钟,
* CLK_GATE_IP_PERIL[24], 复位默认开, 这里显式置 1 保险) */
LCD_SetBits(CLK_GATE_IP_PERIL, 1u << 24);
LCD_WriteReg(PWM_TCFG0, 49u); /* 预分频 50 */
/* TCFG1 的 MUX1 在 [7:4] (SCP 手册 24.5.1.2), = 3 即 1/8 分频
* 注意: 之前误写成 [11:8](MUX2), 会导致 PWM1 频率异常 */
LCD_WriteReg(PWM_TCFG1, (LCD_ReadReg(PWM_TCFG1) & ~0x00F0u) | (0x3u << 4));
/* 通道 1 (背光): Exynos4412 TCON: ch1 start=bit8, manual=bit9,
* inv=bit10, auto=bit11 (SCP 手册 24.5.1.3)。
* 装载顺序必须与 u-boot timer.c / 内核 pwm_config 一致:
* 先写 TCNTB/TCMPB -> 再置手动更新位(bit9)把缓冲装进计数器
* -> 清手动更新 -> 置启动(bit8) + 自动重载(bit11)。
* 之前先置手动更新位再写 TCNTB, 若装载发生在手动更新位上升沿,
* 计数器只会装进复位值 0, 导致 TCNTO 一直为 0。 */
LCD_WriteReg(PWM_TCNTB1, 25u); /* 周期 */
LCD_WriteReg(PWM_TCMPB1, 22u); /* 占空比 88% */
/* 自动重载 + 手动更新: 把 TCNTB1/TCMPB1 装入计数器 */
LCD_WriteReg(PWM_TCON, (LCD_ReadReg(PWM_TCON) & ~0x0F00u)
| (1u << 9) | (1u << 11));
System_Delay(0x1000); /* 等装载完成 */
/* 启动 + 保持自动重载, 清除手动更新 */
LCD_WriteReg(PWM_TCON, (LCD_ReadReg(PWM_TCON) & ~(1u << 9))
| (1u << 8) | (1u << 11));
/* 5. 等电源/LVDS 桥稳定 (内核 setup-fb-s5p.c 中 BK_VDD 后延时 100ms) */
System_Delay(0x80000);
}
/**
* @brief 配置 FIMD/LCD 时钟与系统显示通路
* @note FIMD0_SEL=0x6(SCLK_MPLL=800MHz), FIMD0_RATIO=1 -> SCLK_FIMD=400MHz
*/
static void LCD_ClockInit(void)
{
/* 打开 LCD0 块时钟门 (CLK_GATE_BLOCK[4]) 与 FIMD0 外设时钟 (CLK_GATE_IP_LCD0[0]) */
LCD_SetBits(CLK_GATE_BLOCK, 1u << 4);
LCD_SetBits(CLK_GATE_IP_LCD0, 1u << 0);
/* FIMD0 时钟源 = SCLK_MPLL (0x6) */
LCD_WriteReg(CLK_SRC_LCD0, (LCD_ReadReg(CLK_SRC_LCD0) & ~0x0F) | 0x06);
/* FIMD0_RATIO = 1 -> SCLK_FIMD = MPLL / 2 = 400MHz */
LCD_WriteReg(CLK_DIV_LCD0, (LCD_ReadReg(CLK_DIV_LCD0) & ~0x0F) | 0x01);
/* 系统寄存器: FIMD 输出旁路 MIE/MDNIE, 直接到 RGB 引脚 (FIMDBYPASS_LBLK0[1]=1) */
LCD_SetBits(LCDBLK_CFG, 1u << 1);
}
/**
* @brief 配置 LCD 数据引脚 GPF0~GPF3 为 FIMD 复用功能
* @note 与内核 setup-fb-s5p.c 一致:
* GPF0/1/2 全部 8 脚, GPF3 只用低 4 脚, 复用功能号均为 2,
* 驱动强度全部 LV4 (内核 iTop 精英/POP 板用的 S5P_GPIO_DRVSTR_LV4,
* 50MHz 像素时钟下信号完整性更好; 之前用 LV1 可能造成画面异常)
*/
static void LCD_GpioInit(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
GPIO_InitStructure.GPIO_AF = 2;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
GPIO_InitStructure.GPIO_Drv = GPIO_Drv_LV4;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;
GPIO_Init(GPF0, &GPIO_InitStructure);
GPIO_Init(GPF1, &GPIO_InitStructure);
GPIO_Init(GPF2, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 |
GPIO_Pin_3;
GPIO_Init(GPF3, &GPIO_InitStructure);
}
/*------------------- 对外接口 -------------------*/
/**
* @brief 初始化 FIMD 并点亮 LVDS-LCD (7.0 寸 800x1280, 66.7MHz)
*/
void LCD_Init(void)
{
uint32_t vidcon0;
/* 1. 背光 + LVDS 桥电源 */
LCD_PowerOn();
/* 2. FIMD/LCD 时钟 */
LCD_ClockInit();
/* 3. GPIO 复用 */
LCD_GpioInit();
/* 4. 先关显示, 配置 FIMD (VIDCON0 = CLKVAL 5 << 6, VCLK=66.7MHz)
* SCP 手册 41-74: CLKVAL_F[13:6], VCLK = SCLK_FIMD/(CLKVAL+1),
* 最大 80MHz; 4412 的 VIDCON0 无 CLKSEL/CLKDIR 位, [4:2] 保留置 0 */
vidcon0 = (5u << 6);
LCD_WriteReg(FIMD_VIDCON0, vidcon0);
/* 输出路径: RGB 直通, 关闭写回/电视格式 (与内核 s3cfb_set_output 一致) */
LCD_WriteReg(FIMD_VIDCON2, 0u);
/* 极性 (与 Android 3.0 内核 s3cfb_wa101s.c 中 7.0 寸配置一致):
* FIXVCLK[10:9]=01 VCLK 正常运行 (数据欠载时不停钟, SCP 41-75)
* IVCLK[7]=1 数据在 VCLK 上升沿采样 (rise_vclk=1)
* IVSYNC[5]=1 VSYNC 反相 (inv_vsync=1)
* IVDEN[4]=0 DE 正常高有效 (inv_vden=0) -> 0x2A0
* 注意: 18bit LVDS 只传 DE, HSYNC/VSYNC 不到面板, 但保持与内核一致 */
LCD_WriteReg(FIMD_VIDCON1, (1u << 9) | (1u << 7) | (1u << 5));
/* 垂直时序 (Android wa101s 7.0): VBPD=10, VFPD=12, VSPW=2 (寄存器减 1) */
LCD_WriteReg(FIMD_VIDTCON0, (9u << 16) | (11u << 8) | 1u);
/* 水平时序 (Android wa101s 7.0): HBPD=24, HFPD=72, HSPW=4 (寄存器减 1)
* 行总数 = 800+72+24+4 = 900, 66.7MHz 下刷新率约 57Hz */
LCD_WriteReg(FIMD_VIDTCON1, (23u << 16) | (71u << 8) | 3u);
/* 分辨率: HOZVAL=800-1, LINEVAL=1280-1
* SCP 手册 41-80: VIDTCON2 = LINEVAL[21:11] | HOZVAL[10:0] */
LCD_WriteReg(FIMD_VIDTCON2, (1279u << 11) | 799u);
/* 窗口 0: DATAPATH_DMA(bit22=0) + BURSTLEN_16WORD(bit10:9=0)
* + INRGB_RGB(bit13=0) + BPPMODE_24BPP_888(0xB<<2, 32位 XRGB8888 存储)
* 与内核 s3cfb_set_window_control 对 32bpp/transp=0 的配置一致 */
LCD_WriteReg(FIMD_WINCON0, 0xBu << 2);
/* 窗口 0 位置: 左上 (0,0), 右下 (799,1279), 尺寸 800*1280
* VIDOSD0B = RIGHTX[21:11] | BOTTOMY[10:0] */
LCD_WriteReg(FIMD_VIDOSD0A, 0u);
LCD_WriteReg(FIMD_VIDOSD0B, (799u << 11) | 1279u);
LCD_WriteReg(FIMD_VIDOSD0C, (uint32_t)LCD_WIDTH * LCD_HEIGHT);
/* 帧缓冲地址: 0x50000000 ~ 0x503E8000, 页宽 800*4 字节 */
LCD_WriteReg(FIMD_VIDW00ADD0B0, LCD_FB_BASE);
LCD_WriteReg(FIMD_VIDW00ADD1B0, LCD_FB_BASE + LCD_FB_SIZE);
LCD_WriteReg(FIMD_VIDW00ADD2, (uint32_t)LCD_WIDTH * 4);
/* 使能窗口 0 通道 (WINSHMAP[0]=1, 与内核 s3cfb_window_on 一致) */
LCD_WriteReg(FIMD_WINSHMAP, 1u);
/* 5. 开窗口 + 开显示 (ENVID|ENVID_F) */
LCD_SetBits(FIMD_WINCON0, 1u << 0);
LCD_WriteReg(FIMD_VIDCON0, vidcon0 | 0x3u);
System_Delay(0x40000);
}
/**
* @brief 用指定颜色清屏 (0xRRGGBB)
*/
void LCD_Clear(uint32_t Color)
{
volatile uint32_t *fb = (volatile uint32_t *)LCD_FB_BASE;
uint32_t i;
Color &= 0x00FFFFFFUL;
for (i = 0; i < (uint32_t)LCD_WIDTH * LCD_HEIGHT; i++) {
fb[i] = Color;
}
}
/**
* @brief 画一个像素点
*/
void LCD_DrawPixel(uint16_t x, uint16_t y, uint32_t Color)
{
volatile uint32_t *fb = (volatile uint32_t *)LCD_FB_BASE;
if (x >= LCD_WIDTH || y >= LCD_HEIGHT) {
return;
}
fb[(uint32_t)y * LCD_WIDTH + x] = Color & 0x00FFFFFFUL;
}
/**
* @brief 画实心矩形
*/
void LCD_FillRect(uint16_t x0, uint16_t y0, uint16_t x1, uint16_t y1,
uint32_t Color)
{
volatile uint32_t *fb = (volatile uint32_t *)LCD_FB_BASE;
uint16_t x, y;
Color &= 0x00FFFFFFUL;
for (y = y0; y <= y1 && y < LCD_HEIGHT; y++) {
for (x = x0; x <= x1 && x < LCD_WIDTH; x++) {
fb[(uint32_t)y * LCD_WIDTH + x] = Color;
}
}
}
/**
* @brief 画一条线段 (简化 Bresenham)
*/
void LCD_DrawLine(uint16_t x0, uint16_t y0, uint16_t x1, uint16_t y1,
uint32_t Color)
{
int16_t dx = (int16_t)x1 - x0;
int16_t dy = (int16_t)y1 - y0;
int16_t sx = (dx > 0) ? 1 : -1;
int16_t sy = (dy > 0) ? 1 : -1;
int16_t err = (dx > 0 ? dx : -dx) - (dy > 0 ? dy : -dy);
for (;;) {
LCD_DrawPixel(x0, y0, Color);
if (x0 == x1 && y0 == y1) {
break;
}
{
int16_t e2 = 2 * err;
if (e2 > -(dy > 0 ? dy : -dy)) {
err -= (dy > 0 ? dy : -dy);
x0 += sx;
}
if (e2 < (dx > 0 ? dx : -dx)) {
err += (dx > 0 ? dx : -dx);
y0 += sy;
}
}
}
}
/**
* @brief 绘制全屏测试图案 (按 800x1280 设计):
* - 四象限四色: 判断画面是否被裁切/偏移/镜像
* - 四边 2px 白色边框: 判断是否满屏
* - 四角 TL/TR/BL/BR 标签: 判断方向/位置
* - 两条对角线: 判断是否有缩放/拉伸
* - 中央 "800x1280" 文字: 判断中心是否在正中
*/
void LCD_TestPattern(void)
{
LCD_FillRect(0, 0, 399, 639, LCD_COLOR_RED);
LCD_FillRect(400, 0, 799, 639, LCD_COLOR_GREEN);
LCD_FillRect(0, 640, 399, 1279, LCD_COLOR_BLUE);
LCD_FillRect(400, 640, 799, 1279, LCD_COLOR_YELLOW);
LCD_FillRect(0, 0, 799, 1, LCD_COLOR_WHITE);
LCD_FillRect(0, 1278, 799, 1279, LCD_COLOR_WHITE);
LCD_FillRect(0, 0, 1, 1279, LCD_COLOR_WHITE);
LCD_FillRect(798, 0, 799, 1279, LCD_COLOR_WHITE);
LCD_DrawLine(0, 0, 799, 1279, LCD_COLOR_WHITE);
LCD_DrawLine(799, 0, 0, 1279, LCD_COLOR_WHITE);
LCD_ShowString_Scaled(8, 8, "TL", 3, LCD_COLOR_WHITE, LCD_COLOR_RED);
LCD_ShowString_Scaled(744, 8, "TR", 3, LCD_COLOR_WHITE, LCD_COLOR_GREEN);
LCD_ShowString_Scaled(8, 1224, "BL", 3, LCD_COLOR_WHITE, LCD_COLOR_BLUE);
LCD_ShowString_Scaled(744, 1224, "BR", 3, LCD_COLOR_WHITE, LCD_COLOR_YELLOW);
LCD_ShowString_Scaled(336, 624, "800x1280", 2, LCD_COLOR_WHITE, LCD_COLOR_BLACK);
}
/**
* @brief 在 (x,y) 画一个 8x16 字符
*/
void LCD_DrawChar(uint16_t x, uint16_t y, char ch,
uint32_t fgColor, uint32_t bgColor)
{
const uint8_t *glyph;
uint8_t row;
uint8_t col;
if (ch < LCD_FONT_START || ch >= LCD_FONT_START + LCD_FONT_CHARS) {
ch = '?';
}
glyph = LCD_Font8x16[ch - LCD_FONT_START];
for (row = 0; row < LCD_FONT_HEIGHT; row++) {
for (col = 0; col < LCD_FONT_WIDTH; col++) {
if (glyph[row] & (0x80u >> col)) {
LCD_DrawPixel(x + col, y + row, fgColor);
} else {
LCD_DrawPixel(x + col, y + row, bgColor);
}
}
}
}
/**
* @brief 在 (x,y) 显示字符串
*/
void LCD_ShowString(uint16_t x, uint16_t y, const char *str,
uint32_t fgColor, uint32_t bgColor)
{
while (*str != '\0') {
LCD_DrawChar(x, y, *str, fgColor, bgColor);
x += LCD_FONT_WIDTH;
str++;
}
}
/**
* @brief 按 scale 倍放大画一个 ASCII 字符
* @param scale 放大倍数 (1~8), 字模每个点画成 scale x scale 的方块
* @note 800x1280 高分屏上原字号太小, 放大后清晰可读
*/
void LCD_DrawChar_Scaled(uint16_t x, uint16_t y, char ch, uint8_t scale,
uint32_t fgColor, uint32_t bgColor)
{
const uint8_t *glyph;
uint8_t row;
uint8_t col;
uint16_t bx;
uint16_t by;
if (scale == 0) {
scale = 1;
}
if (ch < LCD_FONT_START || ch >= LCD_FONT_START + LCD_FONT_CHARS) {
ch = '?';
}
glyph = LCD_Font8x16[ch - LCD_FONT_START];
for (row = 0; row < LCD_FONT_HEIGHT; row++) {
for (col = 0; col < LCD_FONT_WIDTH; col++) {
uint32_t color = (glyph[row] & (0x80u >> col)) ? fgColor : bgColor;
/* 把字模 1 个点放大成 scale x scale 的实心方块 */
for (by = 0; by < scale; by++) {
for (bx = 0; bx < scale; bx++) {
LCD_DrawPixel(x + (uint16_t)col * scale + bx,
y + (uint16_t)row * scale + by, color);
}
}
}
}
}
/**
* @brief 按 scale 倍放大显示字符串
* @note 每字符占 8*scale 宽, 行高 16*scale
*/
void LCD_ShowString_Scaled(uint16_t x, uint16_t y, const char *str,
uint8_t scale,
uint32_t fgColor, uint32_t bgColor)
{
while (*str != '\0') {
LCD_DrawChar_Scaled(x, y, *str, scale, fgColor, bgColor);
x += LCD_FONT_WIDTH * scale;
str++;
}
}
完整文件:Libraries/inc/exynos4412_lcd.h
c
/**
* @file exynos4412_lcd.h
* @brief Exynos4412 FIMD/LVDS-LCD 库头文件 (STM32 库风格)
*
* 开发板: 迅为 iTOP-4412 精英版 (POP 封装)
* 屏幕 : 迅为 7.0 寸 IPS 高清屏, LVDS 接口
* 有效扫描 800x1280 (CLAA070WP03XG), 电容屏
*
* 引脚/电源说明 (参考开发板手册 71.6 节):
* - 背光电源使能 : GPL0_4 输出高电平
* - LVDS 桥 GM8285C : GPL1_0 输出高电平 (SHTDN=高时正常发送)
* - RGB 数据引脚 : GPF0~GPF3 全部复用为 FIMD 功能
*
* 显存: 固定放在 DDR 0x50000000 (800*1280*4 字节 ≈ 4MB),
* 主程序从 DDR 0x43E00000 运行, 栈在 0x7FFFE000, 互不冲突。
*/
#ifndef __EXYNOS4412_LCD_H
#define __EXYNOS4412_LCD_H
#ifdef __cplusplus
extern "C" {
#endif
#include "exynos4412.h"
/*------------------- 屏幕参数 (迅为 7.0 寸 IPS LVDS, 有效扫描 800x1280) ---------*/
#define LCD_WIDTH 800
#define LCD_HEIGHT 1280
/* 帧缓冲 (framebuffer) 基地址与大小: 32bpp (每像素 4 字节) */
#define LCD_FB_BASE 0x50000000UL
#define LCD_FB_SIZE ((uint32_t)LCD_WIDTH * LCD_HEIGHT * 4)
/*------------------- 常用颜色 (0xRRGGBB) -------------------*/
#define LCD_COLOR_BLACK 0x000000UL
#define LCD_COLOR_WHITE 0xFFFFFFUL
#define LCD_COLOR_RED 0xFF0000UL
#define LCD_COLOR_GREEN 0x00FF00UL
#define LCD_COLOR_BLUE 0x0000FFUL
#define LCD_COLOR_YELLOW 0xFFFF00UL
#define LCD_COLOR_CYAN 0x00FFFFUL
#define LCD_COLOR_MAGENTA 0xFF00FFUL
/*------------------- 函数声明 -------------------*/
/**
* @brief 初始化 FIMD 并点亮 LVDS-LCD
* @note 内部流程: 背光/桥使能 -> LCD 时钟 -> GPIO 复用 -> FIMD 寄存器 -> 清屏
*/
void LCD_Init(void);
/**
* @brief 用指定颜色清空整个屏幕
*/
void LCD_Clear(uint32_t Color);
/**
* @brief 在指定坐标画一个像素点
* @param x 横坐标 (0~799)
* @param y 纵坐标 (0~1279)
*/
void LCD_DrawPixel(uint16_t x, uint16_t y, uint32_t Color);
/**
* @brief 在指定坐标画一个 8x16 ASCII 字符 (带背景色)
*/
void LCD_DrawChar(uint16_t x, uint16_t y, char ch,
uint32_t fgColor, uint32_t bgColor);
/**
* @brief 在指定坐标显示字符串 (每字符宽 8 像素, 高 16 像素)
*/
void LCD_ShowString(uint16_t x, uint16_t y, const char *str,
uint32_t fgColor, uint32_t bgColor);
/**
* @brief 按 scale 倍放大画一个 ASCII 字符 (每字符宽 8*scale, 高 16*scale)
* @note 800x1280 高分屏上 8x16 原始字号太小, 用放大倍数让字可读
*/
void LCD_DrawChar_Scaled(uint16_t x, uint16_t y, char ch, uint8_t scale,
uint32_t fgColor, uint32_t bgColor);
/**
* @brief 按 scale 倍放大显示字符串, 字符间距为 8*scale
*/
void LCD_ShowString_Scaled(uint16_t x, uint16_t y, const char *str,
uint8_t scale,
uint32_t fgColor, uint32_t bgColor);
/**
* @brief 画实心矩形 (直接写显存)
*/
void LCD_FillRect(uint16_t x0, uint16_t y0, uint16_t x1, uint16_t y1,
uint32_t Color);
/**
* @brief 画一条线段 (简化 Bresenham)
*/
void LCD_DrawLine(uint16_t x0, uint16_t y0, uint16_t x1, uint16_t y1,
uint32_t Color);
/**
* @brief 绘制全屏测试图案 (验证满屏/方向/缩放用, 按 800x1280 设计)
*/
void LCD_TestPattern(void);
#ifdef __cplusplus
}
#endif
#endif /* __EXYNOS4412_LCD_H */
11. 蜂鸣器与按键驱动 + 完整源码(含音乐数组)
11.1 蜂鸣器(PWM0)
无源压电蜂鸣器由 PWM0(GPD0_0=TOUT_0)驱动,改变 PWM 频率 = 改变音高。
- PWM 计数时钟:ACLK_100=100MHz,预分频 50 → 2MHz;
TCNTB0 = 2000000/频率,TCMPB0 = TCNTB0/2(50% 占空比);- TCON 通道 0:bit0=启动、bit1=手动装载、bit3=自动重载;
- 休止时把引脚拉成 GPIO 低电平(驱动管 Q5 截止),保证绝对静音;
- 切歌:先静音 300ms 再开始新歌(
Buzzer_PlaySongByIndex的延时切换机制); - 内置 3 首歌:生日快乐 / 小星星 / 两只老虎 ,完整音符数组(频率+时长)
见下方exynos4412_buzzer.c全文,VOL± 上下曲循环切换。
11.2 按键(5 键,消抖)
引脚(与内核 mach-itop4412.c 一致,全部 active_low):
| 按键 | 引脚 | 功能 |
|---|---|---|
| VOL- | GPX2(0) | 上一首 |
| VOL+ | GPX2(1) | 下一首 |
| SLEEP | GPX3(3) | 停止 |
| BACK | GPX1(2) | LED 闪 |
| HOME | GPX1(1) | LED 停 |
消抖:每 10ms 扫描一次,连续 2 次一致才认可状态变化;只在"松开→按下"边沿
返回按键号,避免长按连发和机械抖动误触发。
关键项 12 :按键初始化开上拉(GPIO_PuPd_UP),按下为低电平。
完整文件:Libraries/src/exynos4412_buzzer.c
c
/**
* @file exynos4412_buzzer.c
* @brief Exynos4412 蜂鸣器驱动实现 (STM32 库风格, PWM 变调版)
*
* 参考:
* - 迅为 iTOP-4412 精英版使用手册 61.2 PWM 控制定时器实验
* (GPD0CON[3:0]=0x2 -> TOUT_0; TCON ch0: manual=0x2, start=0x1,
* auto=0x8; TCMPB0/TCNTB0 决定占空比)
* - 内核 drivers/char/itop4412_buzzer.c (POP 板 BUZZER_GPIO=GPD0_0)
* - 内核 drivers/pwm/pwm-samsung.c (Exynos4 TCON 位定义)
* - u-boot s5pv310.h (TCNTB0=0x139D000C, TCMPB0=0x139D0010)
*
* 时钟链: PCLK(ACLK_100)=100MHz -> 预分频0(49+1=50) -> 2MHz
* -> MUX0 1/1 -> PWM0 计数频率 2MHz
* 频率换算: TCNTB0 = 2000000 / freq, TCMPB0 = TCNTB0 / 2 (50%)
*
* 与 LCD 背光的共存:
* 背光 PWM1 使用 TCFG0[7:0](共用的预分频0) + TCFG1[7:4](MUX1) +
* TCON[11:8](通道1). 本文件所有寄存器操作都做"读-改-写", 只动
* 自己拥有的位域, 避免把背光配置冲掉。
*
* 诊断结论 (2026-08-08):
* 有源/无源之争以实测为准: GPIO 直流驱动只响一声 -> 无源压电蜂鸣器,
* 必须用 PWM 变调。若接上有源蜂鸣器, 可把本文件切回 GPIO 通断节奏版。
*/
#include "exynos4412_buzzer.h"
#include "exynos4412_gpio.h"
#include "exynos4412_clock.h"
/*------------------- PWM 定时器寄存器 (基址 0x139D0000) -------------------*/
#define PWM_TCFG0 0x139D0000UL /* 预分频0 [7:0] / 预分频1 [15:8] */
#define PWM_TCFG1 0x139D0004UL /* MUX0 [3:0] / MUX1 [7:4] / MUX2 [11:8] */
#define PWM_TCON 0x139D0008UL /* 通道0: start=0 manual=1 inv=2 auto=3 */
#define PWM_TCNTB0 0x139D000CUL
#define PWM_TCMPB0 0x139D0010UL
#define CLK_GATE_IP_PERIL 0x1003C950UL /* PWM 定时器时钟门 [24] */
/* PWM0 计数频率 = 100MHz / 50 = 2MHz */
#define BUZZER_TICK_HZ 2000000UL
/* 音符之间的顿音停顿 (ms), 让旋律更清晰 */
#define BUZZER_GAP_MS 25
/*------------------- 内置曲谱:《祝你生日快乐》(Happy Birthday) -------------------*/
/* 1=C, 3/4 拍, 四分音符≈500ms (与常见简谱逐音对应):
* 乐句1: 5 5 6 5 1' 7 祝你生日快乐
* 乐句2: 5 5 6 5 2' 1' 祝你生日快乐
* 乐句3: 5 5 5' 3' 1' 7 6 祝你生日快乐 (旋律升高)
* 乐句4: 4' 4' 3' 1' 2' 1' 祝你生日快乐 (尾句, 末音长收)
* 频率(1=C 高音区, 无源蜂鸣器响应好):
* 5=784 6=880 7=988 1'=1046 2'=1175 3'=1319 5'=1568 4'=1397
* 整曲约 15 秒, 循环播放
*/
const Buzzer_NoteTypeDef Buzzer_Song_HappyBirthday[] = {
/* 乐句1: 祝你生日快乐 */
{784, 250}, {784, 250}, {880, 500}, {784, 500}, {1046, 500}, {988, 750},
{0, 250}, /* 乐句间短停 */
/* 乐句2: 祝你生日快乐 */
{784, 250}, {784, 250}, {880, 500}, {784, 500}, {1175, 500}, {1046, 750},
{0, 250},
/* 乐句3: 祝你生日快乐 (旋律升高) */
{784, 250}, {784, 250}, {1568, 500}, {1319, 500}, {1046, 500},
{988, 500}, {880, 750},
{0, 500}, /* 尾句前短停 */
/* 乐句4: 祝你生日快乐 (尾句, 末音长收) */
{1397, 250}, {1397, 250}, {1319, 500}, {1046, 500}, {1175, 500}, {1046, 2000},
/* 整曲结束短停 */
{0, 600},
};
const uint16_t Buzzer_Song_HappyBirthday_Len =
(uint16_t)(sizeof(Buzzer_Song_HappyBirthday) / sizeof(Buzzer_Song_HappyBirthday[0]));
/*------------------- 内置曲谱:《小星星》------------------*/
/* 1=C, 4/4 拍, 四分音符≈500ms:
* 1 1 5 5 6 6 5- | 4 4 3 3 2 2 1- | 5 5 4 4 3 3 2- | 5 5 4 4 3 3 2-
* | 1 1 5 5 6 6 5- | 4 4 3 3 2 2 1--
* 频率: 1=523 2=587 3=659 4=698 5=784 6=880
*/
const Buzzer_NoteTypeDef Buzzer_Song_Twinkle[] = {
{523, 250}, {523, 250}, {784, 250}, {784, 250}, {880, 250}, {880, 250}, {784, 1000},
{698, 250}, {698, 250}, {659, 250}, {659, 250}, {587, 250}, {587, 250}, {523, 1000},
{784, 250}, {784, 250}, {698, 250}, {698, 250}, {659, 250}, {659, 250}, {587, 1000},
{784, 250}, {784, 250}, {698, 250}, {698, 250}, {659, 250}, {659, 250}, {587, 1000},
{523, 250}, {523, 250}, {784, 250}, {784, 250}, {880, 250}, {880, 250}, {784, 1000},
{698, 250}, {698, 250}, {659, 250}, {659, 250}, {587, 250}, {587, 250}, {523, 2000},
{0, 600},
};
const uint16_t Buzzer_Song_Twinkle_Len =
(uint16_t)(sizeof(Buzzer_Song_Twinkle) / sizeof(Buzzer_Song_Twinkle[0]));
/*------------------- 内置曲谱:《两只老虎》------------------*/
/* 1=C, 4/4 拍, 四分音符≈500ms:
* 1 2 3 1 | 1 2 3 1 | 3 4 5- | 3 4 5- | 5 6 5 4 3 1 | 5 6 5 4 3 1 | 1 5 1- | 1 5 1-
* 频率: 1=523 2=587 3=659 4=698 5=784 6=880
*/
const Buzzer_NoteTypeDef Buzzer_Song_TwoTigers[] = {
{523, 500}, {587, 500}, {659, 500}, {523, 500},
{523, 500}, {587, 500}, {659, 500}, {523, 500},
{659, 500}, {698, 500}, {784, 1000},
{659, 500}, {698, 500}, {784, 1000},
{784, 250}, {880, 250}, {784, 250}, {698, 250}, {659, 500}, {523, 500},
{784, 250}, {880, 250}, {784, 250}, {698, 250}, {659, 500}, {523, 500},
{523, 500}, {784, 1000},
{523, 500}, {784, 1000},
{0, 600},
};
const uint16_t Buzzer_Song_TwoTigers_Len =
(uint16_t)(sizeof(Buzzer_Song_TwoTigers) / sizeof(Buzzer_Song_TwoTigers[0]));
/*------------------- 歌曲列表 (VOL-/VOL+ 上下曲切换) -------------------*/
typedef struct {
const Buzzer_NoteTypeDef *Notes;
uint16_t Len;
const char *Name;
} Buzzer_SongInfoTypeDef;
static const Buzzer_SongInfoTypeDef Buzzer_SongList[] = {
{ Buzzer_Song_HappyBirthday, Buzzer_Song_HappyBirthday_Len, "HAPPY BIRTHDAY" },
{ Buzzer_Song_Twinkle, Buzzer_Song_Twinkle_Len, "TWINKLE STAR" },
{ Buzzer_Song_TwoTigers, Buzzer_Song_TwoTigers_Len, "TWO TIGERS" },
};
#define BUZZER_SONG_COUNT ((uint8_t)(sizeof(Buzzer_SongList) / sizeof(Buzzer_SongList[0])))
static uint8_t Buzzer_CurSongIdx = 0;
/*------------------- 私有状态 -------------------*/
typedef enum {
BZ_ST_NOTE = 0, /* 正在发声/休止 */
BZ_ST_GAP /* 音符间顿音停顿 */
} BuzzerState;
static const Buzzer_NoteTypeDef *Buzzer_Song = 0;
static uint16_t Buzzer_SongLen = 0;
static uint16_t Buzzer_Idx = 0;
static uint32_t Buzzer_NoteStartMs = 0;
static uint8_t Buzzer_Loop = 0;
static uint8_t Buzzer_Playing = 0;
static uint8_t Buzzer_State = BZ_ST_NOTE;
static uint32_t Buzzer_CurrentFreq = 0;
static uint8_t Buzzer_PinMuxed = 0; /* GPD0_0 是否已切换为 TOUT_0 */
/* 切歌延时: 按键后先静音一小段时间, 再开始新歌, 避免切换生硬 */
#define SONG_SWITCH_DELAY_MS 300
static uint8_t Buzzer_PendingSwitch = 0; /* 有待执行的切歌请求 */
static uint32_t Buzzer_PendingAtMs = 0;
/*------------------- 私有函数 -------------------*/
static inline void PWM_Write(uint32_t reg, uint32_t val)
{
*(volatile uint32_t *)reg = val;
}
static inline uint32_t PWM_Read(uint32_t reg)
{
return *(volatile uint32_t *)reg;
}
/**
* @brief 把 GPD0_0 从"GPIO 输出低"切换为 TOUT_0 复用功能 (只切一次)
* @note 初始化阶段引脚保持 GPIO 低电平, 保证系统上电/初始化期间绝对静音;
* 真正开始发声前才切换到 PWM0 输出。
*/
static void Buzzer_PinToTout0(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
if (Buzzer_PinMuxed) {
return;
}
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
GPIO_InitStructure.GPIO_AF = 2;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
GPIO_InitStructure.GPIO_Drv = GPIO_Drv_LV1;
GPIO_Init(GPD0, &GPIO_InitStructure);
Buzzer_PinMuxed = 1;
}
/**
* @brief 把 GPD0_0 切回 GPIO 输出并拉低 (静音保险)
* @note PWM 通道停止时 TOUT_0 输出电平不确定, 若停在"高"会把驱动管 Q5
* 持续导通, 压电片发出尖锐长音; 强制拉低可保证休止期间绝对静音。
*/
static void Buzzer_PinToGpioLow(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
if (Buzzer_PinMuxed == 0) {
return;
}
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
GPIO_InitStructure.GPIO_AF = 2;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
GPIO_InitStructure.GPIO_Drv = GPIO_Drv_LV1;
GPIO_Init(GPD0, &GPIO_InitStructure);
GPIO_ResetBits(GPD0, GPIO_Pin_0);
Buzzer_PinMuxed = 0;
}
/*------------------- 对外接口 -------------------*/
/**
* @brief 初始化蜂鸣器: 引脚先保持 GPIO 低电平(静音), 配好 PWM0 时钟与分频
*/
void Buzzer_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
uint32_t reg;
/* 1. GPD0_0 先配置为 GPIO 输出并拉低:
* 上电后该脚若悬空/高阻, 驱动三极管 Q5 的基极可能被误导通,
* 导致初始化阶段蜂鸣器误响; 主动输出低电平可保证绝对静音 */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
GPIO_InitStructure.GPIO_AF = 2;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
GPIO_InitStructure.GPIO_Drv = GPIO_Drv_LV1;
GPIO_Init(GPD0, &GPIO_InitStructure);
GPIO_ResetBits(GPD0, GPIO_Pin_0);
Buzzer_PinMuxed = 0;
/* 2. 打开 PWM 定时器时钟门 (CLK_GATE_IP_PERIL[24], 与背光共用) */
PWM_Write(CLK_GATE_IP_PERIL, PWM_Read(CLK_GATE_IP_PERIL) | (1u << 24));
/* 3. 预分频0 = 49 (50 分频 -> 2MHz).
* 只改 [7:0], 保留 [15:8] 预分频1 (毫秒节拍 PWM2 用) */
reg = PWM_Read(PWM_TCFG0);
reg = (reg & ~0xFFu) | 49u;
PWM_Write(PWM_TCFG0, reg);
/* 4. MUX0 = 0 (1/1 分频).
* 只改 [3:0], 保留 [7:4] MUX1 (背光 PWM1 用) 与 [11:8] MUX2 */
reg = PWM_Read(PWM_TCFG1);
reg = (reg & ~0x0Fu) | 0x0u;
PWM_Write(PWM_TCFG1, reg);
/* 5. 停止通道0, 初始静音 */
PWM_Write(PWM_TCON, PWM_Read(PWM_TCON) & ~0x0Fu);
Buzzer_CurrentFreq = 0;
}
/**
* @brief 设置输出频率 (50% 占空比), freq=0 停止
*/
void Buzzer_SetFreq(uint32_t freq)
{
uint32_t period;
uint32_t reg;
volatile uint32_t i;
if (freq == 0) {
/* 休止: 停止通道0 并强制把引脚拉低 (TOUT_0 停止时电平不定, 可能误响) */
PWM_Write(PWM_TCON, PWM_Read(PWM_TCON) & ~0x0Fu);
Buzzer_PinToGpioLow();
Buzzer_CurrentFreq = 0;
return;
}
/* 真正发声前, 把 GPD0_0 从 GPIO 低电平切换为 TOUT_0 */
Buzzer_PinToTout0();
if (freq > BUZZER_TICK_HZ) {
freq = BUZZER_TICK_HZ;
}
if (freq < 20) {
freq = 20;
}
period = BUZZER_TICK_HZ / freq;
if (period < 2) {
period = 2;
}
/* 1. 先停止通道0 */
PWM_Write(PWM_TCON, PWM_Read(PWM_TCON) & ~0x0Fu);
/* 2. 写入周期/比较值 */
PWM_Write(PWM_TCNTB0, period);
PWM_Write(PWM_TCMPB0, period / 2u);
/* 3. 手动装载 (manual=bit1), 把 TCNTB0/TCMPB0 装入递减计数器 */
reg = PWM_Read(PWM_TCON);
reg = (reg & ~0x0Fu) | 0x02u;
PWM_Write(PWM_TCON, reg);
for (i = 0; i < 0x400; i++) { /* 等待装载完成 */
}
/* 4. 清手动装载, 启动 (start=bit0) + 自动重载 (auto=bit3) */
reg = PWM_Read(PWM_TCON);
reg = (reg & ~0x0Fu) | 0x01u | 0x08u;
PWM_Write(PWM_TCON, reg);
Buzzer_CurrentFreq = freq;
}
/**
* @brief 打开蜂鸣器 (沿用上次频率)
*/
void Buzzer_On(void)
{
if (Buzzer_CurrentFreq != 0) {
Buzzer_SetFreq(Buzzer_CurrentFreq);
}
}
/**
* @brief 关闭蜂鸣器
*/
void Buzzer_Off(void)
{
PWM_Write(PWM_TCON, PWM_Read(PWM_TCON) & ~0x0Fu);
Buzzer_PinToGpioLow(); /* 停止后强制拉低引脚, 保证静音 */
}
void Buzzer_Set(uint8_t on)
{
if (on) {
Buzzer_On();
} else {
Buzzer_Off();
}
}
/**
* @brief 阻塞式发声
*/
void Buzzer_ToneMs(uint32_t freq, uint32_t ms)
{
uint32_t start;
Buzzer_SetFreq(freq);
start = System_GetMs();
while ((System_GetMs() - start) < ms) {
}
Buzzer_Off();
}
/**
* @brief 开始非阻塞播放歌曲
*/
void Buzzer_StartSong(const Buzzer_NoteTypeDef *song, uint16_t len,
uint8_t loop)
{
if (song == 0 || len == 0) {
return;
}
Buzzer_Song = song;
Buzzer_SongLen = len;
Buzzer_Idx = 0;
Buzzer_Loop = (loop != 0);
Buzzer_Playing = 1;
Buzzer_State = BZ_ST_NOTE;
Buzzer_NoteStartMs = System_GetMs();
Buzzer_SetFreq(Buzzer_Song[0].Freq);
}
/**
* @brief 停止歌曲播放
*/
void Buzzer_StopSong(void)
{
Buzzer_Playing = 0;
Buzzer_Song = 0;
Buzzer_SongLen = 0;
Buzzer_Idx = 0;
Buzzer_PendingSwitch = 0;
Buzzer_Off();
}
/**
* @brief 歌曲推进: 主循环周期调用 (非阻塞)
*
* 状态机:
* NOTE: 当前音符/休止持续 DurationMs 后 -> 进入 GAP 并静音
* GAP : 停顿 25ms 后 -> 切到下一音符, 设置对应频率
*/
void Buzzer_Tick(uint32_t nowMs)
{
uint32_t elapsed;
/* 切歌延时等待: 期间保持静音, 到点后才真正开始新歌 */
if (Buzzer_PendingSwitch) {
if ((int32_t)(nowMs - Buzzer_PendingAtMs) < 0) {
return;
}
Buzzer_PendingSwitch = 0;
Buzzer_StartSong(Buzzer_SongList[Buzzer_CurSongIdx].Notes,
Buzzer_SongList[Buzzer_CurSongIdx].Len, 1);
return;
}
if (Buzzer_Playing == 0 || Buzzer_Song == 0) {
return;
}
elapsed = nowMs - Buzzer_NoteStartMs;
if (Buzzer_State == BZ_ST_NOTE) {
if (elapsed < Buzzer_Song[Buzzer_Idx].DurationMs) {
return;
}
/* 音符/休止结束: 静音, 进入顿音停顿 */
Buzzer_Off();
Buzzer_State = BZ_ST_GAP;
Buzzer_NoteStartMs = nowMs;
return;
}
/* GAP 状态 */
if (elapsed < BUZZER_GAP_MS) {
return;
}
/* 切到下一个音符 */
Buzzer_Idx++;
if (Buzzer_Idx >= Buzzer_SongLen) {
if (Buzzer_Loop) {
Buzzer_Idx = 0;
} else {
Buzzer_Playing = 0;
Buzzer_Off();
return;
}
}
Buzzer_State = BZ_ST_NOTE;
Buzzer_NoteStartMs = nowMs;
Buzzer_SetFreq(Buzzer_Song[Buzzer_Idx].Freq);
}
FlagStatus Buzzer_IsPlaying(void)
{
return (Buzzer_Playing != 0) ? SET : RESET;
}
uint16_t Buzzer_GetNoteFreq(void)
{
if (Buzzer_Song == 0 || Buzzer_Idx >= Buzzer_SongLen) {
return 0;
}
return Buzzer_Song[Buzzer_Idx].Freq;
}
uint16_t Buzzer_GetNoteDuration(void)
{
if (Buzzer_Song == 0 || Buzzer_Idx >= Buzzer_SongLen) {
return 0;
}
return Buzzer_Song[Buzzer_Idx].DurationMs;
}
uint16_t Buzzer_GetNoteIndex(void)
{
return Buzzer_Idx;
}
uint16_t Buzzer_GetSongLength(void)
{
return Buzzer_SongLen;
}
const char *Buzzer_GetStateString(void)
{
return (Buzzer_Playing != 0) ? "PLAYING" : "STOPPED";
}
/*------------------- 歌曲列表操作 (VOL-/VOL+ 上下曲) -------------------*/
/** @brief 获取内置歌曲数量 */
uint8_t Buzzer_GetSongCount(void)
{
return BUZZER_SONG_COUNT;
}
/** @brief 获取当前歌曲索引 (0 起) */
uint8_t Buzzer_GetSongIndex(void)
{
return Buzzer_CurSongIdx;
}
/** @brief 获取当前歌曲名称 */
const char *Buzzer_GetSongName(void)
{
if (Buzzer_CurSongIdx >= BUZZER_SONG_COUNT) {
return "?";
}
return Buzzer_SongList[Buzzer_CurSongIdx].Name;
}
/**
* @brief 按索引开始循环播放歌曲 (越界自动回 0)
* @param idx 歌曲索引 0..Buzzer_GetSongCount()-1
*/
void Buzzer_PlaySongByIndex(uint8_t idx)
{
if (idx >= BUZZER_SONG_COUNT) {
idx = 0;
}
/* 先立即静音, 显示/歌曲名马上切到新歌, 播放延时 300ms 再开始 */
Buzzer_Off();
Buzzer_Playing = 1;
Buzzer_Song = 0;
Buzzer_CurSongIdx = idx;
Buzzer_PendingSwitch = 1;
Buzzer_PendingAtMs = System_GetMs() + SONG_SWITCH_DELAY_MS;
}
/** @brief 切到下一首并开始播放 (循环) */
void Buzzer_NextSong(void)
{
Buzzer_PlaySongByIndex((uint8_t)((Buzzer_CurSongIdx + 1) % BUZZER_SONG_COUNT));
}
/** @brief 切到上一首并开始播放 (循环) */
void Buzzer_PrevSong(void)
{
Buzzer_PlaySongByIndex((uint8_t)((Buzzer_CurSongIdx + BUZZER_SONG_COUNT - 1) % BUZZER_SONG_COUNT));
}
完整文件:Libraries/inc/exynos4412_buzzer.h
c
/**
* @file exynos4412_buzzer.h
* @brief Exynos4412 蜂鸣器库头文件 (STM32 库风格, PWM 变调版)
*
* 硬件: iTOP-4412 精英版 (POP 封装) 底板蜂鸣器
* - 引脚: GPD0_0 (内核 itop4412_buzzer.c: BUZZER_GPIO = EXYNOS4_GPD0(0))
* - 驱动: Q5(L9014) 三极管, 基极串 R23=10K, 网络名 MOTOR_PWM
* - PZ1 = PIEZO BUZZER; 实测 GPIO 直流驱动只响一声 -> 无源压电蜂鸣器,
* 必须用 PWM 输出不同频率才能产生音调
*
* 音调生成: PWM 定时器 0 (基址 0x139D0000)
* - 预分频0 TCFG0[7:0]=49 -> PCLK 100MHz/50 = 2MHz
* - 2级分频 TCFG1[3:0]=0 -> 1/1
* - TCNTB0 = 2000000/频率, TCMPB0 = TCNTB0/2 (50% 占空比)
* - TCON 通道0: start=bit0, manual=bit1, invert=bit2, auto=bit3
*
* 注意:
* - GPD0_1(TOUT_1) 是 LCD 背光 PWM, 本库只读写 TCFG0[7:0] /
* TCFG1[3:0] / TCON[3:0], 绝不触碰背光使用的通道1位域。
* - 歌曲播放为非阻塞方式: 主循环周期调用 Buzzer_Tick(System_GetMs())。
*/
#ifndef __EXYNOS4412_BUZZER_H
#define __EXYNOS4412_BUZZER_H
#ifdef __cplusplus
extern "C" {
#endif
#include "exynos4412.h"
/*------------------- 音符结构 (STM32 风格) -------------------*/
typedef struct {
uint16_t Freq; /* 频率 (Hz), 0 = 休止符 */
uint16_t DurationMs; /* 时值 (ms) */
} Buzzer_NoteTypeDef;
/*------------------- 内置曲谱:《祝你生日快乐》(Happy Birthday) -------------------*/
/* 1=C, 3/4 拍, 四分音符≈500ms:
* 乐句1: 5 5 6 5 1' 7 祝你生日快乐
* 乐句2: 5 5 6 5 2' 1' 祝你生日快乐
* 乐句3: 5 5 5' 3' 1' 7 6 祝你生日快乐 (旋律升高)
* 乐句4: 4' 4' 3' 1' 2' 1' 祝你生日快乐 (尾句, 末音长收)
* 频率: 5=784 6=880 7=988 1'=1046 2'=1175 3'=1319 5'=1568 4'=1397
* 整曲约 15 秒, 循环播放
*/
extern const Buzzer_NoteTypeDef Buzzer_Song_HappyBirthday[];
extern const uint16_t Buzzer_Song_HappyBirthday_Len;
/*------------------- 内置曲谱:《小星星》------------------*/
extern const Buzzer_NoteTypeDef Buzzer_Song_Twinkle[];
extern const uint16_t Buzzer_Song_Twinkle_Len;
/*------------------- 内置曲谱:《两只老虎》------------------*/
extern const Buzzer_NoteTypeDef Buzzer_Song_TwoTigers[];
extern const uint16_t Buzzer_Song_TwoTigers_Len;
/*------------------- 函数声明 -------------------*/
/**
* @brief 初始化蜂鸣器: GPD0_0=AF2(TOUT_0), 配置 PWM0 时钟, 初始关闭
* @note 调用前需先 System_ClockInit(); 若先初始化 LCD 背光,
* 本函数会保留背光 PWM1 的配置位域
*/
void Buzzer_Init(void);
/**
* @brief 设置并输出指定频率的方波 (50% 占空比)
* @param freq 频率 Hz; 0 表示停止输出
*/
void Buzzer_SetFreq(uint32_t freq);
/** @brief 打开蜂鸣器 (沿用上次设置的频率) */
void Buzzer_On(void);
/** @brief 关闭蜂鸣器 (停止 PWM0 通道) */
void Buzzer_Off(void);
/** @brief 设置蜂鸣器开关: 1=响(沿用频率), 0=静音 */
void Buzzer_Set(uint8_t on);
/**
* @brief 阻塞式发声: 输出 freq 频率持续 ms 毫秒后关闭
* @note 依赖 System_GetMs() 毫秒节拍, 需先 System_TickInit()
*/
void Buzzer_ToneMs(uint32_t freq, uint32_t ms);
/**
* @brief 非阻塞方式开始播放歌曲
* @param song 音符表指针
* @param len 音符个数
* @param loop 1=循环播放, 0=播完停止
*/
void Buzzer_StartSong(const Buzzer_NoteTypeDef *song, uint16_t len,
uint8_t loop);
/** @brief 停止歌曲播放并关闭蜂鸣器 */
void Buzzer_StopSong(void);
/**
* @brief 歌曲播放推进函数, 主循环周期调用 (非阻塞)
* @param nowMs 当前毫秒 (System_GetMs())
*/
void Buzzer_Tick(uint32_t nowMs);
/** @brief 是否正在播放歌曲 (返回 SET=播放中) */
FlagStatus Buzzer_IsPlaying(void);
/** @brief 当前音符频率 (0=休止, 供显示) */
uint16_t Buzzer_GetNoteFreq(void);
/** @brief 当前音符时值 (ms, 供显示) */
uint16_t Buzzer_GetNoteDuration(void);
/** @brief 当前播放到第几个音符 (0 起始, 配合 Buzzer_GetSongLength 显示进度) */
uint16_t Buzzer_GetNoteIndex(void);
/** @brief 当前歌曲总音符数 */
uint16_t Buzzer_GetSongLength(void);
/** @brief 播放状态字符串: "PLAYING" / "STOPPED" (供屏幕显示) */
const char *Buzzer_GetStateString(void);
/*------------------- 歌曲列表操作 (VOL-/VOL+ 上下曲) -------------------*/
/** @brief 获取内置歌曲数量 */
uint8_t Buzzer_GetSongCount(void);
/** @brief 获取当前歌曲索引 (0 起) */
uint8_t Buzzer_GetSongIndex(void);
/** @brief 获取当前歌曲名称 (供屏幕/串口显示) */
const char *Buzzer_GetSongName(void);
/** @brief 按索引开始循环播放歌曲 (立即静音, 300ms 后再开始新歌, 切换不突兀) */
void Buzzer_PlaySongByIndex(uint8_t idx);
/** @brief 切到下一首并开始播放 (循环) */
void Buzzer_NextSong(void);
/** @brief 切到上一首并开始播放 (循环) */
void Buzzer_PrevSong(void);
#ifdef __cplusplus
}
#endif
#endif /* __EXYNOS4412_BUZZER_H */
完整文件:Libraries/src/exynos4412_key.c
c
/**
* @file exynos4412_key.c
* @brief Exynos4412 底板 5 按键库实现 (STM32 库风格, 含软件消抖)
*
* 引脚 (与内核 mach-itop4412.c 的 gpio_buttons 一致, 全部 active_low):
* VOL- : GPX2(0) VOL+ : GPX2(1)
* SLEEP: GPX3(3)
* BACK : GPX1(2) HOME : GPX1(1)
*
* 消抖策略: 每 10ms 扫描一次, 连续 2 次读到相同电平才认可状态变化,
* 仅在"松开 -> 按下"的边沿返回按键号, 避免长按重复触发。
*/
#include "exynos4412_key.h"
#include "exynos4412_gpio.h"
#define KEY_SCAN_MS 10 /* 扫描周期 */
#define KEY_STABLE_REQ 2 /* 连续一致次数 (20ms 消抖) */
typedef struct {
GPIO_TypeDef *Port;
uint32_t Pin;
} KeyPinDef;
static const KeyPinDef KeyPins[KEY_NUM] = {
{ GPX2, GPIO_Pin_0 }, /* VOL- */
{ GPX2, GPIO_Pin_1 }, /* VOL+ */
{ GPX3, GPIO_Pin_3 }, /* SLEEP */
{ GPX1, GPIO_Pin_2 }, /* BACK */
{ GPX1, GPIO_Pin_1 }, /* HOME */
};
static const char *const KeyNames[KEY_NUM] = {
"VOL-", "VOL+", "SLEEP", "BACK", "HOME"
};
static uint8_t KeyRaw[KEY_NUM]; /* 最近一次原始电平 */
static uint8_t KeyStable[KEY_NUM]; /* 消抖后的稳定电平 */
static uint8_t KeyCount[KEY_NUM]; /* 连续一致计数 */
static uint8_t KeyPrevPressed[KEY_NUM];/* 上一稳定状态是否为按下 */
/** @brief 读取单个按键原始电平 (active_low: 引脚低 = 按下) */
static uint8_t Key_RawRead(Key_TypeDef key)
{
return (GPIO_ReadInputDataBit(KeyPins[key].Port, KeyPins[key].Pin) == 0) ? 1 : 0;
}
/**
* @brief 初始化 5 个按键引脚: GPIO 输入 + 上拉
*/
void Key_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
uint8_t i;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;
GPIO_InitStructure.GPIO_AF = 0;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
GPIO_InitStructure.GPIO_Drv = GPIO_Drv_LV1;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1;
GPIO_Init(GPX2, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;
GPIO_Init(GPX3, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_2;
GPIO_Init(GPX1, &GPIO_InitStructure);
for (i = 0; i < KEY_NUM; i++) {
KeyRaw[i] = Key_RawRead((Key_TypeDef)i);
KeyStable[i] = KeyRaw[i];
KeyCount[i] = 0;
KeyPrevPressed[i] = KeyStable[i];
}
}
/**
* @brief 读取按键当前电平状态 (不去抖)
*/
uint8_t Key_IsPressed(Key_TypeDef key)
{
if (key >= KEY_NUM) {
return 0;
}
return Key_RawRead(key);
}
/**
* @brief 消抖扫描按键: 每 10ms 扫描, 返回新按下的按键 (边沿触发)
*/
Key_TypeDef Key_Scan(uint32_t nowMs)
{
static uint32_t LastScanMs = 0;
uint8_t i;
if ((uint32_t)(nowMs - LastScanMs) < KEY_SCAN_MS) {
return KEY_NUM;
}
LastScanMs = nowMs;
/* 1. 采集并消抖 */
for (i = 0; i < KEY_NUM; i++) {
uint8_t raw = Key_RawRead((Key_TypeDef)i);
if (raw == KeyRaw[i]) {
if (KeyCount[i] < 0xFF) {
KeyCount[i]++;
}
if (KeyCount[i] >= KEY_STABLE_REQ) {
KeyStable[i] = raw;
}
} else {
KeyRaw[i] = raw;
KeyCount[i] = 0;
}
}
/* 2. 检测"松开 -> 按下"边沿 */
for (i = 0; i < KEY_NUM; i++) {
if (KeyStable[i] != 0 && KeyPrevPressed[i] == 0) {
KeyPrevPressed[i] = 1;
return (Key_TypeDef)i;
}
KeyPrevPressed[i] = KeyStable[i];
}
return KEY_NUM;
}
/**
* @brief 按键名称字符串
*/
const char *Key_GetName(Key_TypeDef key)
{
if (key >= KEY_NUM) {
return "?";
}
return KeyNames[key];
}
完整文件:Libraries/inc/exynos4412_key.h
c
/**
* @file exynos4412_key.h
* @brief Exynos4412 底板 5 按键库头文件 (STM32 库风格)
*
* 硬件 (iTOP-4412 精英版/POP 底板, 与内核 mach-itop4412.c 一致):
* VOL- : GPX2(0) 按键按下为低电平 (active_low)
* VOL+ : GPX2(1)
* SLEEP: GPX3(3)
* BACK : GPX1(2)
* HOME : GPX1(1)
* 所有按键按下时引脚为低, 松开为高, 初始化需开上拉。
*/
#ifndef __EXYNOS4412_KEY_H
#define __EXYNOS4412_KEY_H
#ifdef __cplusplus
extern "C" {
#endif
#include "exynos4412.h"
/*------------------- 按键编号 -------------------*/
typedef enum {
KEY_VOL_DOWN = 0, /* VOL- */
KEY_VOL_UP, /* VOL+ */
KEY_SLEEP, /* SLEEP */
KEY_BACK, /* BACK */
KEY_HOME, /* HOME */
KEY_NUM /* 按键总数 */
} Key_TypeDef;
/**
* @brief 初始化 5 个按键引脚: 输入 + 上拉 (按下为低)
*/
void Key_Init(void);
/**
* @brief 读取按键当前电平状态 (不去抖)
* @param key 按键编号
* @retval 1 = 按下, 0 = 松开
*/
uint8_t Key_IsPressed(Key_TypeDef key);
/**
* @brief 消抖扫描按键, 主循环周期调用
* @param nowMs 当前毫秒 (System_GetMs())
* @retval 本次新按下并消抖确认的按键, 无则返回 KEY_NUM
*/
Key_TypeDef Key_Scan(uint32_t nowMs);
/**
* @brief 按键名称字符串: "VOL-"/"VOL+"/"SLEEP"/"BACK"/"HOME" (供屏幕显示)
*/
const char *Key_GetName(Key_TypeDef key);
#ifdef __cplusplus
}
#endif
#endif /* __EXYNOS4412_KEY_H */
12. 时钟与毫秒节拍 + 完整源码
12.1 时钟链要点
- APLL=800MHz(ARM 主频;比迅为 U-Boot 的 1000MHz 更稳,裸机不依赖 PMIC 1.3V);
- MPLL=800MHz,CLK_SRC_CPU bit24 必须置 1 (MOUTMPLL_USER 选 FOUTMPLL),
否则 ACLK_100=3MHz,串口/背光/屏幕全部异常; - ACLK_100=100MHz(PWM 定时器 PCLK,DIV_TOP=0x01315474);
- SCLK_UART = MPLL/8 = 100MHz(DIV_PERIL0=0x777777)。
12.2 毫秒节拍(PWM2)
- TCFG0 预分频1=99 → 1MHz,TCNTB2=1000000 → 每秒回绕一次;
System_GetMs()用回绕安全减法累计毫秒,供蜂鸣器/LED/面板计时;- 主循环里有"节拍看门狗":原始计数器长时间不变就重新初始化节拍。
完整文件:Libraries/src/exynos4412_clock.c
c
/**
* @file exynos4412_clock.c
* @brief Exynos4412 时钟库(最小化配置,与已实测可用的汇编例程一致)
*
* 只配置串口/外设必需的三组时钟:
* - MPLL = 800MHz (0x80640300: MDIV=100, PDIV=3, SDIV=0, 24MHz 晶振)
* - CLK_SRC_DMC / CLK_SRC_TOP0 / CLK_SRC_TOP1 / CLK_SRC_PERIL0: 选择时钟源
* - CLK_DIV_TOP / CLK_DIV_LEFTBUS / CLK_DIV_RIGHTBUS: 总线时钟
* (ACLK_100=100MHz 是 PWM/串口等 PERIL 外设 PCLK 的来源)
* - CLK_DIV_PERIL0 = 0x777777: UART 分频 7 -> SCLK_UART = MPLL/8 = 100MHz
*
* 注意: 此配置逐条对应迅为 iTOP-4412 上已验证可用的 UART 汇编例程
* (main.S) 的寄存器写入,避免激进重配时钟导致板子卡死。
* 总线时钟部分对应 POP 板官方 u-boot lowlevel_init_POP.S。
*
* 2026-08-07 重要修正:
* 4412 的 ACLK_100 和 FIMD 时钟源都来自 MOUTMPLL_USER,
* 而 MOUTMPLL_USER 由 CLK_SRC_CPU[24] 选择 (0=FINPLL 24MHz, 1=FOUTMPLL 800MHz)。
* 此前未配置 CLK_SRC_CPU, 整条链一直跑在 24MHz: ACLK_100=3MHz,
* FIMD VCLK=1.5MHz (刷新率约 1Hz), PWM 背光不工作。
* 现按 u-boot 置 bit24=1, 与内核 clock-exynos4212.c 的
* exynos4_clkset_aclk_top_list[0]=mout_mpll_user 一致。
*/
#include "exynos4412_clock.h"
/*------------------- CMU 寄存器地址(基址 0x10030000)-------------------*/
#define CLK_MPLL_CON0 (EXYNOS4412_CLOCK_BASE + 0x10108) /* MPLL 配置 */
#define CLK_APLL_LOCK (EXYNOS4412_CLOCK_BASE + 0x14000) /* APLL 锁存时间 */
#define CLK_APLL_CON0 (EXYNOS4412_CLOCK_BASE + 0x14100) /* APLL 配置 */
#define CLK_APLL_CON1 (EXYNOS4412_CLOCK_BASE + 0x14104) /* APLL 辅助配置 */
#define CLK_SRC_CPU (EXYNOS4412_CLOCK_BASE + 0x14200) /* CPU 时钟源(0x10044200) */
#define CLK_DIV_CPU0 (EXYNOS4412_CLOCK_BASE + 0x14500) /* CPU 分频 0 */
#define CLK_DIV_CPU1 (EXYNOS4412_CLOCK_BASE + 0x14504) /* CPU 分频 1 */
#define CLK_DIV_DMC0 (EXYNOS4412_CLOCK_BASE + 0x10500) /* DMC 分频 0 */
#define CLK_DIV_DMC1 (EXYNOS4412_CLOCK_BASE + 0x10504) /* DMC 分频 1 */
#define CLK_SRC_DMC (EXYNOS4412_CLOCK_BASE + 0x10200) /* DMC 时钟源 */
#define CLK_SRC_TOP0 (EXYNOS4412_CLOCK_BASE + 0x0C210) /* 顶层时钟源0(ACLK 总线 mux) */
#define CLK_SRC_TOP1 (EXYNOS4412_CLOCK_BASE + 0x0C214) /* 顶层时钟源1 */
#define CLK_DIV_TOP (EXYNOS4412_CLOCK_BASE + 0x0C510) /* 顶层分频(ACLK_100/160/200/133) */
#define CLK_SRC_LEFTBUS (EXYNOS4412_CLOCK_BASE + 0x04200) /* 左总线时钟源 */
#define CLK_DIV_LEFTBUS (EXYNOS4412_CLOCK_BASE + 0x04500) /* 左总线分频 */
#define CLK_SRC_RIGHTBUS (EXYNOS4412_CLOCK_BASE + 0x08200) /* 右总线时钟源 */
#define CLK_DIV_RIGHTBUS (EXYNOS4412_CLOCK_BASE + 0x08500) /* 右总线分频 */
#define CLK_SRC_PERIL0 (EXYNOS4412_CLOCK_BASE + 0x0C250) /* 外设时钟源 */
#define CLK_DIV_PERIL0 (EXYNOS4412_CLOCK_BASE + 0x0C550) /* 外设分频 */
/* PWM 定时器 (毫秒节拍使用通道2; 蜂鸣器通道0/背光通道1 见各外设库) */
#define PWM_TCFG0 0x139D0000UL
#define PWM_TCFG1 0x139D0004UL
#define PWM_TCON 0x139D0008UL
#define PWM_TCNTB2 0x139D0024UL
#define PWM_TCNTO2 0x139D002CUL
#define CLK_GATE_IP_PERIL 0x1003C950UL /* PWM 定时器时钟门 [24] */
/* 寄存器读写辅助 */
static inline void CLK_WR(uint32_t reg, uint32_t val)
{
*(volatile uint32_t *)reg = val;
}
/**
* @brief 简单忙等待延时(仅用于上电初期,时间由主频粗略决定)
*/
void System_Delay(uint32_t loops)
{
volatile uint32_t i;
for (i = 0; i < loops; i++) {
}
}
/**
* @brief 初始化毫秒节拍: PWM 定时器2 做 1MHz 自由递减计数
*
* 配置:
* - TCFG0[15:8] 预分频1 = 99 -> PCLK 100MHz/100 = 1MHz (不影响 [7:0] 背光预分频)
* - TCFG1[11:8] MUX2 = 0 -> 1/1 分频
* - TCNTB2 = 1000000 自动重载 -> 每秒回绕一次, 与背光 PWM1 相同的
* 自动重载机制 (此前用 0xFFFFFFFF 大周期, 怀疑回绕/重载异常导致
* 节拍运行一段时间后停止, 歌曲停在某个音符上长鸣, 面板不再刷新)
* - TCON 通道2: manual=bit13, start=bit12, auto=bit15
* 读数方式: TCNTO2 递减, 回绕到 TCNTB2 时按 (last + TCNTB2 - now) 计算,
* 保证任何 1 秒周期内读数都正确。
*/
void System_TickInit(void)
{
uint32_t reg;
volatile uint32_t i;
/* 1. 打开 PWM 定时器时钟门 */
CLK_WR(CLK_GATE_IP_PERIL, *(volatile uint32_t *)CLK_GATE_IP_PERIL | (1u << 24));
/* 2. 预分频1 = 99 (100 分频 -> 1MHz), 只改 [15:8] */
reg = *(volatile uint32_t *)PWM_TCFG0;
reg = (reg & ~(0xFFu << 8)) | (99u << 8);
CLK_WR(PWM_TCFG0, reg);
/* 3. MUX2 = 0 (1/1), 只改 [11:8] */
reg = *(volatile uint32_t *)PWM_TCFG1;
reg = (reg & ~(0xFu << 8)) | (0x0u << 8);
CLK_WR(PWM_TCFG1, reg);
/* 4. 装载周期 1,000,000 (1s @1MHz) + 自动重载 */
CLK_WR(PWM_TCNTB2, 1000000UL);
reg = *(volatile uint32_t *)PWM_TCON;
reg = (reg & ~0xF000u) | (1u << 13) | (1u << 15); /* manual + auto */
CLK_WR(PWM_TCON, reg);
for (i = 0; i < 0x1000; i++) { /* 等装载完成 */
}
/* 5. 清手动装载, 启动 + 保持自动重载 */
reg = *(volatile uint32_t *)PWM_TCON;
reg = (reg & ~(1u << 13)) | (1u << 12) | (1u << 15);
CLK_WR(PWM_TCON, reg);
}
/**
* @brief 返回上电后经过的毫秒数
*/
uint32_t System_GetMs(void)
{
static uint32_t last = 0;
static uint32_t ms = 0;
static uint32_t sub = 0; /* 不足 1ms 的微秒余数 */
static uint8_t first = 1;
uint32_t now;
uint32_t delta;
now = System_GetTickRaw();
if (first) {
last = now;
first = 0;
return 0;
}
if (now <= last) {
/* 正常递减: 差值即流逝的 1us 数 */
delta = last - now;
} else {
/* 递减计数回绕到 TCNTB2 (每秒一次) */
delta = last + (1000000UL - now);
}
last = now;
sub += delta;
while (sub >= 1000) {
sub -= 1000;
ms++;
}
return ms;
}
/**
* @brief 返回毫秒节拍原始计数器 (TCNTO2)
*/
uint32_t System_GetTickRaw(void)
{
return *(volatile uint32_t *)PWM_TCNTO2;
}
/**
* @brief 初始化 4412 时钟(与已验证汇编例程一致的最小配置)
*
* 配置完成后:
* MPLL = 800MHz
* ACLK_100 = 100MHz (PERIL 外设 PCLK, PWM 定时器时钟来源)
* SCLK_UART = MPLL / 8 = 100MHz
*/
void System_ClockInit(void)
{
volatile uint32_t src_cpu;
/* 1. MPLL = 800MHz (0x80640300) */
CLK_WR(CLK_MPLL_CON0, 0x80640300UL);
/* 2. MUX_MPLL_USER_SEL_C[24]=1: MOUTMPLL_USER 选 FOUTMPLL(800MHz)
* 而非复位默认的 FINPLL(24MHz)。
* 4412 的 ACLK_100(→PWM 定时器) 与 FIMD sclk 都以此时钟为源,
* 不置位时 ACLK_100=24/8=3MHz, 背光 PWM 几乎不走;
* FIMD VCLK=12MHz/(7+1)=1.5MHz, 刷新率仅约 1Hz(表现为屏闪一下即黑)。
* 只改 bit24, 其余位保持不动 (与 u-boot CLK_SRC_CPU_VAL_MOUTMPLLFOUT 一致) */
src_cpu = *(volatile uint32_t *)CLK_SRC_CPU;
CLK_WR(CLK_SRC_CPU, (src_cpu & ~(1u << 24)) | (1u << 24));
/* 2. 时钟源选择(与实测例程一致) */
CLK_WR(CLK_SRC_DMC, 0x00001000UL);
CLK_WR(CLK_SRC_TOP1, 0x01111000UL);
CLK_WR(CLK_SRC_PERIL0, 0x00066666UL);
/* DMC 分频: DDR 初始化时序参数依赖正确的 DMC 时钟 */
CLK_WR(CLK_DIV_DMC0, 0x00111113UL);
CLK_WR(CLK_DIV_DMC1, 0x01010013UL);
/* 3. 顶层总线时钟 (与 POP 板官方 u-boot lowlevel_init_POP.S 一致)
* ACLK_100 = MPLL/(7+1) = 100MHz -> PWM 定时器 PCLK
* ACLK_200 = MPLL/(4+1) = 160MHz, ACLK_160 = 160MHz, ACLK_133 = 133MHz
* CLK_SRC_TOP0 各 ACLK mux 选 SCLKMPLL(0x0), VPLL/EPLL mux 保持 FINPLL
* (我们的配置没有开 VPLL/EPLL, 因此不能选 FOUTVPLL/FOUTEPLL) */
CLK_WR(CLK_SRC_TOP0, 0x00000000UL);
CLK_WR(CLK_DIV_TOP, 0x01315474UL);
/* 4. 左/右总线时钟: 分频后 GDL/GDR=200MHz, GPL/GPR=100MHz */
CLK_WR(CLK_SRC_LEFTBUS, 0x00000010UL);
CLK_WR(CLK_DIV_LEFTBUS, 0x00000013UL);
CLK_WR(CLK_SRC_RIGHTBUS, 0x00000010UL);
CLK_WR(CLK_DIV_RIGHTBUS, 0x00000013UL);
/* 5. 外设分频: UART 分频 7 -> SCLK_UART = MPLL/8 = 100MHz */
CLK_WR(CLK_DIV_PERIL0, 0x00077777UL);
/* 6. CPU 时钟: APLL = 800MHz (对应官方 exynos4412_setup.h 参考配置)
* 重要修正 (2026-08-08): 此前工程只配置了 MPLL, 从未配置 APLL,
* CPU 一直跑在复位频率 (约 24MHz), 导致主循环/串口打印/面板重绘
* 慢了几十倍: 蜂鸣器旋律推进被拖死(卡在一个音符长鸣), 屏幕状态
* 面板无法按时刷新。
* 注意: 迅为 POP 板 uboot 用 APLL=1000MHz, 但要求 PMIC 给 ARM 1.3V
* (CONFIG_PM_13V_12V); 裸机未配 PMIC 电压, 1000MHz 会锁不定导致
* CPU 有时快有时慢(实测 DELAY16M 在 14ms 与 950ms 之间跳)。
* 改用官方 4412 参考配置 800MHz (0x64/3/0), 对电压要求低, 锁定可靠。
* 流程与 u-boot lowlevel_init_POP.S 一致:
* - 先把 ARMCLK mux 切到 FINPLL(24MHz), 外设时钟(MOUTMPLL_USER
* bit24)保持不变, 避免外设时钟闪断
* - 配置 APLL 锁存时间/CPU 分频/APLL_CON1, 再写 APLL_CON0
* - 等 PLL 锁定后把 ARMCLK mux 切回 FOUTAPLL (800MHz);
* 若锁不定则保持 FINPLL, 保证系统仍可运行 */
CLK_WR(CLK_SRC_CPU, 0x01000000UL); /* bit0=0: ARMCLK=FINPLL; bit24=1: 外设仍用 MPLL */
CLK_WR(CLK_APLL_LOCK, 0x000003E8UL);
CLK_WR(CLK_DIV_CPU0, 0x01137520UL); /* CORE2=1 APLL=2 PCLKDBG=2 ATB=4 PERIPH=8 COREM1=6 COREM0=3 CORE=1 */
CLK_WR(CLK_DIV_CPU1, 0x00000303UL); /* CORES=4 HPM=1 COPY=4 */
CLK_WR(CLK_APLL_CON1, 0x00803800UL);
CLK_WR(CLK_APLL_CON0, 0x80640300UL); /* MDIV=100 PDIV=3 SDIV=0 -> 800MHz */
{
volatile uint32_t i;
uint32_t locked = 0;
for (i = 0; i < 0x100000; i++) {
if (*(volatile uint32_t *)CLK_APLL_CON0 & (1u << 29)) {
locked = 1;
break; /* PLL 已锁定 (CON0 bit29) */
}
}
if (locked) {
CLK_WR(CLK_SRC_CPU, 0x01000001UL); /* bit0=1: ARMCLK=FOUTAPLL 800MHz */
}
}
/* 7. 等待时钟稳定 */
System_Delay(0x10000);
}
完整文件:Libraries/inc/exynos4412_clock.h
c
/**
* @file exynos4412_clock.h
* @brief Exynos4412 时钟库头文件
*
* System_ClockInit 配置后的频率:
* APLL = 800MHz (ARMCLK 800MHz)
* MPLL = 800MHz (SCLK_MPLL_USER_T = 800MHz)
* EPLL = 96MHz
* VPLL = 108MHz
* SCLK_UART = MPLL / 8 = 100MHz
*/
#ifndef __EXYNOS4412_CLOCK_H
#define __EXYNOS4412_CLOCK_H
#ifdef __cplusplus
extern "C" {
#endif
#include "exynos4412.h"
/* 4412 典型外部晶振 */
#define EXYNOS4412_XTAL_FREQ 24000000UL
/* System_ClockInit 后的 UART 时钟 */
#define EXYNOS4412_SCLK_UART_HZ 100000000UL
void System_ClockInit(void);
void System_Delay(uint32_t loops);
/**
* @brief 初始化毫秒节拍 (借用 PWM 定时器2 做 1MHz 自由计数)
* @note 只使用 TCFG0[15:8]/TCFG1[11:8]/TCON[15:12] 与 TCNTB2,
* 不影响 LCD 背光 PWM1 与蜂鸣器 PWM0; 主程序初始化时调用
*/
void System_TickInit(void);
/**
* @brief 获取上电后经过的毫秒数 (需先 System_TickInit)
*/
uint32_t System_GetMs(void);
/**
* @brief 获取毫秒节拍的原始计数器值 (TCNTO2, 1MHz 递减计数)
* @note 用于诊断: 连续两次读数相同说明节拍硬件已停止
*/
uint32_t System_GetTickRaw(void);
/* start.S 调用的系统初始化入口 (在 system_4412.c 中实现) */
void SystemInit(void);
#ifdef __cplusplus
}
#endif
#endif /* __EXYNOS4412_CLOCK_H */
完整文件:Libraries/inc/exynos4412.h
c
/**
* @file exynos4412.h
* @brief Exynos4412 芯片级定义: 内存映射、寄存器组、通用类型
* @note 采用 STM32 标准库的编程风格编写
*/
#ifndef __EXYNOS4412_H
#define __EXYNOS4412_H
#ifdef __cplusplus
extern "C" {
#endif
#include <stdint.h>
/*------------------- STM32 风格通用类型定义 -------------------*/
#define __I volatile const
#define __O volatile
#define __IO volatile
typedef enum { RESET = 0, SET = !RESET } FlagStatus;
typedef enum { DISABLE = 0, ENABLE = !DISABLE } FunctionalState;
typedef enum { Bit_RESET = 0, Bit_SET = !Bit_RESET } BitAction;
/*------------------- Exynos4412 内存映射 -------------------*/
/* 内部 SRAM(iRAM), 256KB, 0x02020000 ~ 0x0205FFFF */
#define EXYNOS4412_IRAM_BASE 0x02020000UL
#define EXYNOS4412_IRAM_SIZE 0x00040000UL
/* DDR 起始地址 */
#define EXYNOS4412_DRAM_BASE 0x40000000UL
/* 系统寄存器 */
#define EXYNOS4412_PRO_ID 0x10000000UL /* 芯片 ID / 版本 */
#define EXYNOS4412_CLOCK_BASE 0x10030000UL /* CMU 时钟 */
/* 动态内存控制器 (POP 封装为 LPDDR2) */
#define EXYNOS4412_DMC0_BASE 0x10600000UL
#define EXYNOS4412_DMC1_BASE 0x10610000UL
#define EXYNOS4412_DMC_TZASC_BASE 0x10700000UL /* TrustZone 地址空间控制器 */
/* GPIO 控制器(注意: 4412 没有 GPE/GPG/GPH 组, 与 4210 不同) */
#define EXYNOS4412_GPIO1_BASE 0x11400000UL /* GPA0~GPD1, GPF0~GPF3, GPJ0~GPJ1 */
#define EXYNOS4412_GPIO2_BASE 0x11000000UL /* GPK0~GPK3, GPL0~GPL2, GPM0~GPM4, GPY0~GPY6, GPX0~GPX3 */
#define EXYNOS4412_GPIO3_BASE 0x03860000UL /* GPZ */
#define EXYNOS4412_GPIO4_BASE 0x106E0000UL /* GPV0~GPV4 */
/* UART */
#define EXYNOS4412_UART0_BASE 0x13800000UL
#define EXYNOS4412_UART1_BASE 0x13810000UL
#define EXYNOS4412_UART2_BASE 0x13820000UL
#define EXYNOS4412_UART3_BASE 0x13830000UL
#ifdef __cplusplus
}
#endif
#endif /* __EXYNOS4412_H */
第四部分:应用层
本部分讲什么 :业务逻辑怎么组织------主程序 main.c 逐段讲解,以及 User/App
下的功能模块(LED、状态面板、调试打印、系统初始化)。外设库是"积木",
这一部分是"怎么搭积木"。
13. 主程序 main.c 逐段讲解 + 完整源码
- UART 参数结构体:115200 8N1,SCLK_UART=100MHz;
- UART2/UART3 初始化:GPIO 复用 + UART_Init;
- LCD_Init():屏幕点亮;
- System_TickInit():毫秒节拍;
- 外设初始化:Buzzer_Init / LED_Init / Key_Init / Panel_Init;
- 播放第 1 首(切歌 300ms 延时,非阻塞);
- 主循环 :
- 节拍看门狗;
- UART2 回显(屏蔽 TX 通知,回显不进 TX LOG)+ 记 RX LOG;
- UART3 回显(计入 UART3 TX LOG);
- 按键扫描:VOL- 上一首 / VOL+ 下一首 / SLEEP 停止 / BACK LED 闪 / HOME LED 停;
- LED_BlinkTick / Buzzer_Tick / Panel_Update 非阻塞调度;
- UART2 每秒心跳(含 U2/U3 RX 计数)。
完整文件:User/main.c
c
/**
* @file main.c
* @brief Exynos4412 主程序 (从 DDR 0x43E00000 运行, STM32 库风格)
*
* 功能:
* 1. 初始化 UART2 (GPA1_0/GPA1_1 调试串口) 与 UART3 (GPA1_4/GPA1_5,
* 底板 CON2 "串口1"), 115200 8N1
* 2. 初始化 LVDS-LCD (7.0 寸 IPS 800x1280 电容屏)
* 3. 分栏状态面板: 左半 UART2/UART3, 右半 KEY/LED/BUZZER/SYSTEM
* 4. 蜂鸣器内置 3 首歌循环播放, 5 个按键切换/停止歌曲、控制 LED
* 5. UART3 收到字符立即回显, 并打印歌曲名等系统信息
*
* 模块划分:
* - Libraries/ : 芯片外设库 (GPIO/UART/LCD/时钟/蜂鸣器/按键)
* - User/App/led.c : LED 应用模块
* - User/App/panel.c: 屏幕状态面板模块
* - User/App/debug.c: 寄存器调试打印模块
*
* 本文由 BL2 从 SD 卡搬运到 DDR 后跳转执行:
* - 代码/字模/显存全部使用 DDR, 不受 IRAM 14KB 限制
* - 显存固定 0x50000000 (800*1280*4 ≈ 4MB)
*/
#include "exynos4412.h"
#include "exynos4412_gpio.h"
#include "exynos4412_uart.h"
#include "exynos4412_lcd.h"
#include "exynos4412_clock.h"
#include "exynos4412_buzzer.h"
#include "exynos4412_key.h"
#include "led.h"
#include "panel.h"
#include "debug.h"
int main(void)
{
UART_InitTypeDef UART_InitStructure;
uint32_t lastAlive = 0;
/* 1. 公共 UART 参数: 115200 8N1, SCLK_UART = 100MHz */
UART_InitStructure.UART_BaudRate = 115200;
UART_InitStructure.UART_WordLength = UART_WordLength_8b;
UART_InitStructure.UART_StopBits = UART_StopBits_1;
UART_InitStructure.UART_Parity = UART_Parity_No;
UART_InitStructure.UART_Mode = UART_Mode_Tx_Rx;
UART_InitStructure.UART_Clock = EXYNOS4412_SCLK_UART_HZ;
UART_InitStructure.UART_ClockSource = UART_ClockSource_SCLK;
/* BL2 阶段串口是盲写 FIFO, 先等尾巴发完再重新初始化 */
System_Delay(0x800000);
/* 2. UART2 (调试 DB9) + UART3 (CON2 串口1) */
UART_GPIO_Init(UART2);
UART_Init(UART2, &UART_InitStructure);
UART_GPIO_Init(UART3);
UART_Init(UART3, &UART_InitStructure);
UART_SendString(UART2, "\r\n======== UART2 DEBUG PORT (GPA1_0/GPA1_1) ========\r\n");
UART_SendString(UART2, "Main running from DDR @ 0x43E00000\r\n");
UART_SendString(UART3, "\r\n======== UART3 PORT (GPA1_4/GPA1_5) = CON2 SERIAL1 ========\r\n");
UART_SendString(UART3, "UART3 TX OK @115200 8N1, type chars to echo\r\n");
/* 3. LVDS-LCD */
UART_SendString(UART2, "Init LCD (LVDS 800x1280)...\r\n");
LCD_Init();
UART_SendString(UART2, "LCD: OK\r\n");
/* 4. 系统毫秒节拍 (PWM 定时器2, 供蜂鸣器/LED/面板计时) */
System_TickInit();
/* 5. 外设与应用模块初始化 */
Buzzer_Init(); /* GPD0_0 = TOUT_0, PWM0 */
LED_Init(); /* GPL2_0 / GPK1_1 */
Key_Init(); /* VOL-/VOL+/SLEEP/BACK/HOME */
Panel_Init(); /* 分块状态面板 */
/* 6. 寄存器调试信息 (排查用) */
LCD_PrintDebugRegs();
UART3_PrintDebugRegs();
/* 8. 非阻塞循环播放第 1 首《祝你生日快乐》(PWM 变调, 无源蜂鸣器已确认) */
Buzzer_PlaySongByIndex(0);
UART_SendString(UART2, "UART3 echo ready: type chars on CON2 (SERIAL1)\r\n");
UART_SendString(UART3, "System: Exynos4412 ready\r\n");
UART_SendString(UART3, "SONG: HAPPY BIRTHDAY\r\n");
/* 9. 主循环: 非阻塞调度 */
while (1) {
uint32_t now = System_GetMs();
static uint32_t loopCnt = 0;
static uint32_t lastRaw = 0;
loopCnt++;
/* 节拍看门狗: 原始计数器 500ms 未变化 -> 节拍硬件已停, 重新初始化 */
{
uint32_t raw = System_GetTickRaw();
static uint32_t rawStall = 0;
if (raw == lastRaw) {
if (++rawStall >= 5000000) { /* 500 万次循环未变化 (不依赖 tick) */
UART_SendString(UART2, "TICK FROZEN, reinit\r\n");
System_TickInit();
lastRaw = System_GetTickRaw();
rawStall = 0;
}
} else {
lastRaw = raw;
rawStall = 0;
}
}
/* UART2 调试口: 收到字符后回显(便于确认链路)并写入屏幕 RX LOG
* 回显不触发 TX LOG (上位机发来的数据应只出现在 RX LOG 中) */
if (UART_GetFlagStatus(UART2, UART_FLAG_RXNE) == SET) {
uint8_t ch = (uint8_t)UART_ReceiveData(UART2);
UART_TxNotifyMask = 1;
UART_SendData(UART2, ch);
UART_TxNotifyMask = 0;
Panel_NotifyUart2Rx((char)ch);
}
/* UART3 回显 (CON2 串口1): 回显是它的主要发送, 计入 UART3 TX LOG */
if (UART_GetFlagStatus(UART3, UART_FLAG_RXNE) == SET) {
uint8_t ch = (uint8_t)UART_ReceiveData(UART3);
UART_SendData(UART3, ch);
Panel_NotifyUartRx((char)ch);
}
/* 按键扫描与功能 (VOL-上一曲 / VOL+下一曲 / SLEEP停止 / BACK LED闪 / HOME停LED) */
{
Key_TypeDef key = Key_Scan(now);
if (key != KEY_NUM) {
UART_SendString(UART3, "KEY: ");
UART_SendString(UART3, Key_GetName(key));
UART_SendString(UART3, "\r\n");
}
switch (key) {
case KEY_VOL_DOWN:
Buzzer_PrevSong();
UART_SendString(UART3, "SONG: ");
UART_SendString(UART3, Buzzer_GetSongName());
UART_SendString(UART3, "\r\n");
break;
case KEY_VOL_UP:
Buzzer_NextSong();
UART_SendString(UART3, "SONG: ");
UART_SendString(UART3, Buzzer_GetSongName());
UART_SendString(UART3, "\r\n");
break;
case KEY_SLEEP:
Buzzer_StopSong();
UART_SendString(UART3, "SONG: STOP\r\n");
break;
case KEY_BACK:
LED_BlinkEnable();
UART_SendString(UART3, "LED: BLINK ON\r\n");
break;
case KEY_HOME:
LED_BlinkDisable();
UART_SendString(UART3, "LED: BLINK OFF\r\n");
break;
default:
break;
}
}
/* 非阻塞模块调度 */
LED_BlinkTick(now); /* LED 交替闪烁 */
Buzzer_Tick(now); /* 歌曲推进 */
Panel_Update(now); /* 状态面板刷新 */
/* UART2 心跳: 每秒一条 (含 U2/U3 接收计数, 便于核对屏幕 RX 显示) */
if ((now - lastAlive) >= 1000) {
lastAlive = now;
UART_SendString(UART2, "alive | U2 rx=");
PrintHex32(Panel_GetUart2RxCount());
UART_SendString(UART2, " U3 rx=");
PrintHex32(Panel_GetUartRxCount());
UART_SendString(UART2, " | BZ ");
PrintHex8((uint8_t)(Buzzer_GetNoteIndex() + 1));
UART_SendString(UART2, "/");
PrintHex8((uint8_t)Buzzer_GetSongLength());
UART_SendString(UART2, " f=");
PrintHex16(Buzzer_GetNoteFreq());
UART_SendString(UART2, "\r\n");
Panel_NotifyUartTx();
}
}
return 0;
}
14. 应用模块 User/App + 完整源码
| 文件 | 作用 |
|---|---|
led.c/h |
LED1=GPL2_0、LED2=GPK1_1,非阻塞 500ms 交替闪烁;LED_BlinkEnable/Disable 由 BACK/HOME 控制 |
panel.c/h |
800x1280 分栏状态面板;只重画变化行(防闪烁);左半 UART2/UART3、右半 KEY/LED/BUZZER/SYSTEM |
debug.c/h |
PrintHex32/8/16、LCD_PrintDebugRegs 等调试打印 |
system_4412.c |
SystemInit():DDR_Init() → System_ClockInit() → DDR_DllStartPost() |
完整文件:User/App/system_4412.c
c
/**
* @file system_4412.c
* @brief 系统初始化入口 (对应 STM32 工程的 system_stm32f10x.c)
*
* start.S 复位后调用 SystemInit():
* - SD 卡裸机模式 (make RUN_MODE=sd): 初始化时钟 (与已验证例程一致的
* 最小配置: MPLL 800MHz, SCLK_UART = 100MHz)
* - U-Boot 下载模式 (默认): 时钟已由 U-Boot 初始化, 直接跳过
*
* 说明: DDR_Init() 不在 SystemInit 中调用, 而是放在 main 里串口打印
* 测试信息之后再调用, 这样即使 DDR 初始化有问题, 串口也能先输出。
*/
#include "exynos4412_clock.h"
#include "exynos4412_ddr.h"
void SystemInit(void)
{
#ifdef EXYNOS4412_BOOT_SD
DDR_Init();
System_ClockInit();
DDR_DllStartPost();
#else
/* U-Boot 下载模式: 时钟已由 U-Boot 初始化 */
#endif
}
完整文件:User/App/led.h
c
/**
* @file led.h
* @brief iTOP-4412 底板 LED 应用模块头文件
*
* 硬件 (iTOP-4412 精英版/POP 底板):
* - LED1: GPL2_0 (底板 LED, 高电平点亮)
* - LED2: GPK1_1 (底板 LED, 高电平点亮)
*/
#ifndef __LED_H
#define __LED_H
#ifdef __cplusplus
extern "C" {
#endif
#include "exynos4412.h"
/** @brief LED 编号: 1 或 2 */
#define LED1 1
#define LED2 2
/** @brief 初始化两个 LED 引脚为推挽输出, 初始熄灭 */
void LED_Init(void);
/** @brief 设置 LED 状态: 1=点亮, 0=熄灭 */
void LED_Set(uint8_t led, uint8_t on);
/** @brief 翻转 LED 状态 */
void LED_Toggle(uint8_t led);
/** @brief 读取 LED 当前软件状态: 1=亮, 0=灭 */
uint8_t LED_GetState(uint8_t led);
/** @brief LED 状态字符串: "ON" / "OFF" (供屏幕显示) */
const char *LED_GetStateString(uint8_t led);
/** @brief 开启 LED 交替闪烁 (对应 BACK 键) */
void LED_BlinkEnable(void);
/** @brief 停止 LED 交替闪烁并熄灭 (对应 HOME 键) */
void LED_BlinkDisable(void);
/** @brief 查询闪烁是否开启: 1=闪烁中, 0=已停止 (供屏幕显示) */
uint8_t LED_IsBlinking(void);
/**
* @brief 非阻塞交替闪烁: 500ms 翻转一次, 两个 LED 交替亮灭
* @param nowMs 当前毫秒 (System_GetMs())
*/
void LED_BlinkTick(uint32_t nowMs);
#ifdef __cplusplus
}
#endif
#endif /* __LED_H */
完整文件:User/App/led.c
c
/**
* @file led.c
* @brief iTOP-4412 底板 LED 应用模块实现
*
* 从 main.c 中拆出的 LED 实例 (归档模块化):
* - LED1 = GPL2_0, LED2 = GPK1_1 (高电平点亮)
* - 非阻塞闪烁由 System_GetMs() 毫秒节拍驱动
*/
#include "led.h"
#include "exynos4412_gpio.h"
#define LED1_GPIO GPL2
#define LED1_PIN GPIO_Pin_0
#define LED2_GPIO GPK1
#define LED2_PIN GPIO_Pin_1
#define LED_BLINK_PERIOD_MS 500
static uint8_t LedState[2] = { 0, 0 }; /* [0]=LED1, [1]=LED2 */
static uint32_t LastBlinkMs = 0;
static uint8_t LedBlinkEnable = 1; /* 是否允许闪烁 (BACK=开, HOME=关) */
/**
* @brief 初始化 LED 引脚为输出
*/
void LED_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin = LED1_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
GPIO_InitStructure.GPIO_AF = 0;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
GPIO_InitStructure.GPIO_Drv = GPIO_Drv_LV1;
GPIO_Init(LED1_GPIO, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = LED2_PIN;
GPIO_Init(LED2_GPIO, &GPIO_InitStructure);
LED_Set(LED1, 0);
LED_Set(LED2, 0);
}
/**
* @brief 设置 LED 状态
*/
void LED_Set(uint8_t led, uint8_t on)
{
if (led == LED1) {
if (on) {
GPIO_SetBits(LED1_GPIO, LED1_PIN);
} else {
GPIO_ResetBits(LED1_GPIO, LED1_PIN);
}
LedState[0] = (on != 0);
} else if (led == LED2) {
if (on) {
GPIO_SetBits(LED2_GPIO, LED2_PIN);
} else {
GPIO_ResetBits(LED2_GPIO, LED2_PIN);
}
LedState[1] = (on != 0);
}
}
/**
* @brief 翻转 LED
*/
void LED_Toggle(uint8_t led)
{
if (led == LED1) {
LED_Set(LED1, !LedState[0]);
} else if (led == LED2) {
LED_Set(LED2, !LedState[1]);
}
}
uint8_t LED_GetState(uint8_t led)
{
if (led == LED1) {
return LedState[0];
}
if (led == LED2) {
return LedState[1];
}
return 0;
}
const char *LED_GetStateString(uint8_t led)
{
return (LED_GetState(led) != 0) ? "ON" : "OFF";
}
/**
* @brief 开启 LED 交替闪烁 (对应 BACK 键)
*/
void LED_BlinkEnable(void)
{
LedBlinkEnable = 1;
LastBlinkMs = 0;
LED_Set(LED1, 1);
LED_Set(LED2, 0);
}
/**
* @brief 停止 LED 交替闪烁并熄灭 (对应 HOME 键)
*/
void LED_BlinkDisable(void)
{
LedBlinkEnable = 0;
LED_Set(LED1, 0);
LED_Set(LED2, 0);
}
/** @brief 查询闪烁是否开启 (供屏幕显示) */
uint8_t LED_IsBlinking(void)
{
return LedBlinkEnable;
}
/**
* @brief 非阻塞交替闪烁
*/
void LED_BlinkTick(uint32_t nowMs)
{
if (LedBlinkEnable == 0) {
return;
}
if ((nowMs - LastBlinkMs) < LED_BLINK_PERIOD_MS) {
return;
}
LastBlinkMs = nowMs;
/* LED1/LED2 交替亮灭 */
if (LedState[0] == 0) {
LED_Set(LED1, 1);
LED_Set(LED2, 0);
} else {
LED_Set(LED1, 0);
LED_Set(LED2, 1);
}
}
完整文件:User/App/panel.h
c
/**
* @file panel.h
* @brief 屏幕分块状态面板模块头文件
*
* 在 800x1280 LVDS 屏上绘制分栏状态面板:
* - 左半边: UART 串口状态块 (U2/U3 收发计数 + RX LOG)
* - 右半边从上到下: LED 块 / BUZZER 块 / SYSTEM 块
*/
#ifndef __PANEL_H
#define __PANEL_H
#ifdef __cplusplus
extern "C" {
#endif
#include "exynos4412.h"
/** @brief 初始化面板: 清屏 + 画顶栏 + 画 4 个分块边框与标题 */
void Panel_Init(void);
/**
* @brief 刷新面板内容 (每 300ms 重绘一次, 非阻塞调度)
* @param nowMs 当前毫秒 (System_GetMs())
*/
void Panel_Update(uint32_t nowMs);
/** @brief 通知面板: UART3 收到一个字符 (用于接收统计与日志显示) */
void Panel_NotifyUartRx(char ch);
/** @brief 通知面板: UART2 调试口收到一个字符 (只写日志, 不计入 UART3 统计) */
void Panel_NotifyUart2Rx(char ch);
/** @brief 通知面板: UART2 又完成一次心跳打印 */
void Panel_NotifyUartTx(void);
/** @brief 获取 UART3 已接收字符计数 (供主程序串口心跳打印, 便于核对屏幕显示) */
uint32_t Panel_GetUartRxCount(void);
/** @brief 获取 UART2 调试口已接收字符计数 (供主程序串口心跳打印, 便于核对屏幕显示) */
uint32_t Panel_GetUart2RxCount(void);
#ifdef __cplusplus
}
#endif
#endif /* __PANEL_H */
完整文件:User/App/panel.c
c
/**
* @file panel.c
* @brief 屏幕分块状态面板模块实现
*
* 布局 (800x1280 竖屏):
* - 顶栏 0..63: "Exynos4412 MODULE STATUS"
* - 左半边 (x 10..394): UART 串口状态块, 贯通整个内容区 (y 74..1224)
* - 右半边 (x 400..789): 从上到下依次 LED / BUZZER / SYSTEM 三个块
* - 每个块: 白色 1px 边框 + 黄色标题(scale2) + 内容行(scale2)
*
* 刷新策略: 每 300ms 整体重绘 (全屏仅 1M 像素, DDR 带宽充足),
* 保证任何模块状态变化都能及时显示且不会残留旧文本。
*/
#include "panel.h"
#include "exynos4412_lcd.h"
#include "exynos4412_clock.h"
#include "exynos4412_buzzer.h"
#include "exynos4412_key.h"
#include "exynos4412_uart.h"
#include "led.h"
#define PANEL_REFRESH_MS 200
/*------------------- 分块几何 -------------------*/
#define PANEL_BLOCK_UART2 0
#define PANEL_BLOCK_UART3 1
#define PANEL_BLOCK_KEY 2
#define PANEL_BLOCK_LED 3
#define PANEL_BLOCK_BUZZER 4
#define PANEL_BLOCK_SYS 5
#define PANEL_BLOCK_NUM 6
#define BLOCK_LEFT_X0 10
#define BLOCK_LEFT_X1 394
#define BLOCK_RIGHT_X0 400
#define BLOCK_RIGHT_X1 789
#define BLOCK_TOP 74
#define BLOCK_BOTTOM 1224
typedef struct {
uint16_t x0;
uint16_t y0;
uint16_t x1;
uint16_t y1;
uint32_t bg;
const char *title;
} PanelBlockDef;
static const PanelBlockDef Blocks[PANEL_BLOCK_NUM] = {
/* 左半边: 上 UART2 / 下 UART3 */
{ BLOCK_LEFT_X0, BLOCK_TOP, BLOCK_LEFT_X1, 640, 0x000020, "UART2 STATUS" },
{ BLOCK_LEFT_X0, 650, BLOCK_LEFT_X1, BLOCK_BOTTOM, 0x000030, "UART3 STATUS" },
/* 右半边: 从上到下 KEY / LED / BUZZER / SYSTEM */
{ BLOCK_RIGHT_X0, BLOCK_TOP, BLOCK_RIGHT_X1, 400, 0x101000, "KEY STATUS" },
{ BLOCK_RIGHT_X0, 410, BLOCK_RIGHT_X1, 600, 0x002000, "LED STATUS" },
{ BLOCK_RIGHT_X0, 610, BLOCK_RIGHT_X1, 860, 0x200000, "BUZZER STATUS" },
{ BLOCK_RIGHT_X0, 870, BLOCK_RIGHT_X1, BLOCK_BOTTOM, 0x202020, "SYSTEM STATUS" },
};
/*------------------- UART 统计与日志 -------------------*/
#define LOG_LEN 66 /* 每个串口的环形日志长度 (3 行 x 22 字符) */
#define LOG_ROW 22
#define LOG_ROWS 3
static uint32_t Uart2RxCount = 0; /* UART2 (调试口) 接收计数 */
static uint32_t Uart3RxCount = 0; /* UART3 (CON2 串口1) 接收计数 */
static uint32_t Uart2TxCount = 0; /* UART2 心跳打印次数 */
static uint32_t Uart3TxCount = 0; /* UART3 发送字节数 */
static char Uart2LastChar = '-';
static char Uart3LastChar = '-';
static char Uart2RxLog[LOG_LEN];
static uint8_t Uart2RxLogIdx = 0;
static uint8_t Uart2RxLogCnt = 0;
static char Uart2TxLog[LOG_LEN];
static uint8_t Uart2TxLogIdx = 0;
static uint8_t Uart2TxLogCnt = 0;
static char Uart3RxLog[LOG_LEN];
static uint8_t Uart3RxLogIdx = 0;
static uint8_t Uart3RxLogCnt = 0;
static char Uart3TxLog[LOG_LEN];
static uint8_t Uart3TxLogIdx = 0;
static uint8_t Uart3TxLogCnt = 0;
/*------------------- 字符串工具 (无标准库) -------------------*/
/** @brief 无符号整数转十进制字符串, 返回串尾指针 (volatile: 强制字节写) */
static volatile char *U32ToStr(volatile char *dst, uint32_t v)
{
char tmp[12];
int i = 0;
int j;
do {
tmp[i++] = (char)('0' + (v % 10));
v /= 10;
} while (v);
for (j = i - 1; j >= 0; j--) {
*dst++ = tmp[j];
}
*dst = '\0';
return dst;
}
/** @brief 拼接字符串, 返回串尾指针 (volatile: 强制字节写) */
static volatile char *StrCat(volatile char *dst, const char *src)
{
while (*src != '\0') {
*dst++ = *src++;
}
*dst = '\0';
return dst;
}
/*------------------- 绘制辅助 -------------------*/
/** @brief 重绘一个分块: 背景 + 边框 + 标题 */
static void Panel_BlockRedraw(const PanelBlockDef *b)
{
LCD_FillRect(b->x0, b->y0, b->x1, b->y1, b->bg);
/* 1px 白色边框 */
LCD_FillRect(b->x0, b->y0, b->x1, b->y0, LCD_COLOR_WHITE);
LCD_FillRect(b->x0, b->y1, b->x1, b->y1, LCD_COLOR_WHITE);
LCD_FillRect(b->x0, b->y0, b->x0, b->y1, LCD_COLOR_WHITE);
LCD_FillRect(b->x1, b->y0, b->x1, b->y1, LCD_COLOR_WHITE);
/* 标题 (scale2: 16x32px) */
LCD_ShowString_Scaled(b->x0 + 14, b->y0 + 6, b->title, 2,
LCD_COLOR_YELLOW, b->bg);
/* 标题分隔线 */
LCD_FillRect(b->x0 + 4, b->y0 + 42, b->x1 - 4, b->y0 + 42, 0x606060);
}
/*------------------- 行缓存 (只重画变化行, 避免整块清屏闪烁) -------------------*/
#define PANEL_BLOCK_LINES 22
#define PANEL_LINE_MAX 24
static char PanelLineCache[PANEL_BLOCK_NUM][PANEL_BLOCK_LINES][PANEL_LINE_MAX];
static uint8_t PanelLineDirty[PANEL_BLOCK_NUM][PANEL_BLOCK_LINES];
/** @brief 字符串比较 (无标准库) */
static uint8_t Panel_StrEq(const char *a, const char *b)
{
while (*a != '\0' && *b != '\0') {
if (*a != *b) {
return 0;
}
a++;
b++;
}
return (*a == *b);
}
/** @brief 字符串拷贝 (限长) */
static void Panel_StrCpy(char *dst, const char *src)
{
uint8_t n = 0;
while (*src != '\0' && n < (PANEL_LINE_MAX - 1)) {
*dst++ = *src++;
n++;
}
*dst = '\0';
}
/**
* @brief 画一行正文 (scale2), 内容与上次相同则跳过, 不同则只清本行再重画
*/
static void Panel_LineEx(const PanelBlockDef *b, uint8_t block, uint8_t line,
const char *s, uint32_t color)
{
uint16_t y;
if (line >= PANEL_BLOCK_LINES) {
return;
}
if (PanelLineDirty[block][line] == 0 &&
Panel_StrEq(s, PanelLineCache[block][line])) {
return;
}
y = b->y0 + 52 + (uint16_t)line * 38;
/* 只清掉本行区域 (整行背景), 不整块清屏, 消除闪烁 */
LCD_FillRect(b->x0 + 14, y, b->x1 - 14, y + 31, b->bg);
LCD_ShowString_Scaled(b->x0 + 14, y, s, 2, color, b->bg);
Panel_StrCpy(PanelLineCache[block][line], s);
PanelLineDirty[block][line] = 0;
}
/* 日志行提取函数 (定义在文件底部, 此处前置声明) */
static volatile char *Panel_LogRow(volatile char *dst, const char *log,
uint8_t idx, uint8_t cnt, uint8_t row);
/*------------------- 对外接口 -------------------*/
/**
* @brief 初始化面板
*/
void Panel_Init(void)
{
uint8_t i;
uint8_t j;
LCD_Clear(LCD_COLOR_BLACK);
/* 顶栏 */
LCD_FillRect(0, 0, 799, 63, 0x101010);
LCD_FillRect(0, 62, 799, 63, LCD_COLOR_WHITE);
LCD_ShowString_Scaled(112, 8, "Exynos4412 MODULE STATUS", 3,
LCD_COLOR_GREEN, 0x101010);
/* 4 个分块的边框/标题/分隔线, 只画一次 (内容行由 Panel_Update 增量刷新) */
for (i = 0; i < PANEL_BLOCK_NUM; i++) {
Panel_BlockRedraw(&Blocks[i]);
}
/* 所有内容行标记为"需重画" */
for (i = 0; i < PANEL_BLOCK_NUM; i++) {
for (j = 0; j < PANEL_BLOCK_LINES; j++) {
PanelLineDirty[i][j] = 1;
PanelLineCache[i][j][0] = '\0';
}
}
}
/**
* @brief 刷新面板 (每 200ms 只重画有变化的内容行)
*/
void Panel_Update(uint32_t nowMs)
{
static uint32_t LastRefresh = 0;
static uint8_t First = 1;
const PanelBlockDef *b;
volatile char buf[48]; /* volatile: 防止编译器合并成未对齐的 str/strh */
volatile char *p;
uint8_t r;
if (First == 0 && (nowMs - LastRefresh) < PANEL_REFRESH_MS) {
return;
}
First = 0;
LastRefresh = nowMs;
/* ---------- 块 1: UART2 (左上半块) ---------- */
b = &Blocks[PANEL_BLOCK_UART2];
Panel_LineEx(b, PANEL_BLOCK_UART2, 0, "UART2: 115200 8N1 OK", LCD_COLOR_GREEN);
p = StrCat(buf, "TX alive: ");
p = U32ToStr(p, Uart2TxCount);
Panel_LineEx(b, PANEL_BLOCK_UART2, 1, (const char *)buf, LCD_COLOR_CYAN);
p = StrCat(buf, "RX: ");
p = U32ToStr(p, Uart2RxCount);
Panel_LineEx(b, PANEL_BLOCK_UART2, 2, (const char *)buf, LCD_COLOR_CYAN);
p = StrCat(buf, "Last: '");
*p++ = Uart2LastChar;
*p++ = '\'';
*p = '\0';
Panel_LineEx(b, PANEL_BLOCK_UART2, 3, (const char *)buf, LCD_COLOR_WHITE);
Panel_LineEx(b, PANEL_BLOCK_UART2, 4, "RX LOG:", LCD_COLOR_GREEN);
for (r = 0; r < LOG_ROWS; r++) {
Panel_LogRow(buf, Uart2RxLog, Uart2RxLogIdx, Uart2RxLogCnt, r);
Panel_LineEx(b, PANEL_BLOCK_UART2, (uint8_t)(5 + r),
(const char *)buf, LCD_COLOR_WHITE);
}
Panel_LineEx(b, PANEL_BLOCK_UART2, 8, "TX LOG:", LCD_COLOR_CYAN);
for (r = 0; r < LOG_ROWS; r++) {
Panel_LogRow(buf, Uart2TxLog, Uart2TxLogIdx, Uart2TxLogCnt, r);
Panel_LineEx(b, PANEL_BLOCK_UART2, (uint8_t)(9 + r),
(const char *)buf, LCD_COLOR_CYAN);
}
/* ---------- 块 2: UART3 (左下半块) ---------- */
b = &Blocks[PANEL_BLOCK_UART3];
Panel_LineEx(b, PANEL_BLOCK_UART3, 0, "UART3: 115200 8N1 OK", LCD_COLOR_GREEN);
p = StrCat(buf, "TX bytes: ");
p = U32ToStr(p, Uart3TxCount);
Panel_LineEx(b, PANEL_BLOCK_UART3, 1, (const char *)buf, LCD_COLOR_CYAN);
p = StrCat(buf, "RX: ");
p = U32ToStr(p, Uart3RxCount);
Panel_LineEx(b, PANEL_BLOCK_UART3, 2, (const char *)buf, LCD_COLOR_CYAN);
p = StrCat(buf, "Last: '");
*p++ = Uart3LastChar;
*p++ = '\'';
*p = '\0';
Panel_LineEx(b, PANEL_BLOCK_UART3, 3, (const char *)buf, LCD_COLOR_WHITE);
Panel_LineEx(b, PANEL_BLOCK_UART3, 4, "RX LOG:", LCD_COLOR_GREEN);
for (r = 0; r < LOG_ROWS; r++) {
Panel_LogRow(buf, Uart3RxLog, Uart3RxLogIdx, Uart3RxLogCnt, r);
Panel_LineEx(b, PANEL_BLOCK_UART3, (uint8_t)(5 + r),
(const char *)buf, LCD_COLOR_WHITE);
}
Panel_LineEx(b, PANEL_BLOCK_UART3, 8, "TX LOG:", LCD_COLOR_CYAN);
for (r = 0; r < LOG_ROWS; r++) {
Panel_LogRow(buf, Uart3TxLog, Uart3TxLogIdx, Uart3TxLogCnt, r);
Panel_LineEx(b, PANEL_BLOCK_UART3, (uint8_t)(9 + r),
(const char *)buf, LCD_COLOR_CYAN);
}
/* ---------- 块 3: KEY (右半上部) ---------- */
b = &Blocks[PANEL_BLOCK_KEY];
{
uint8_t k;
for (k = 0; k < KEY_NUM; k++) {
uint8_t down = Key_IsPressed((Key_TypeDef)k);
p = StrCat(buf, Key_GetName((Key_TypeDef)k));
*p++ = ':';
*p++ = ' ';
p = StrCat(p, down ? "DOWN" : "UP");
Panel_LineEx(b, PANEL_BLOCK_KEY, k, (const char *)buf,
down ? LCD_COLOR_YELLOW : LCD_COLOR_WHITE);
}
}
p = StrCat(buf, "Song: ");
if (Buzzer_IsPlaying() != SET) {
p = StrCat(p, "STOP");
} else {
p = StrCat(p, Buzzer_GetSongName());
}
Panel_LineEx(b, PANEL_BLOCK_KEY, 5, (const char *)buf,
Buzzer_IsPlaying() ? LCD_COLOR_GREEN : LCD_COLOR_WHITE);
p = StrCat(buf, "LED : ");
p = StrCat(p, LED_IsBlinking() ? "BLINK" : "STOP");
Panel_LineEx(b, PANEL_BLOCK_KEY, 6, (const char *)buf,
LED_IsBlinking() ? LCD_COLOR_GREEN : LCD_COLOR_WHITE);
/* ---------- 块 4: LED ---------- */
b = &Blocks[PANEL_BLOCK_LED];
p = StrCat(buf, "LED1 GPL2_0 : ");
p = StrCat(p, LED_GetStateString(LED1));
Panel_LineEx(b, PANEL_BLOCK_LED, 0, (const char *)buf,
LED_GetState(LED1) ? LCD_COLOR_RED : LCD_COLOR_WHITE);
p = StrCat(buf, "LED2 GPK1_1 : ");
p = StrCat(p, LED_GetStateString(LED2));
Panel_LineEx(b, PANEL_BLOCK_LED, 1, (const char *)buf,
LED_GetState(LED2) ? LCD_COLOR_RED : LCD_COLOR_WHITE);
p = StrCat(buf, "Blink: ");
p = StrCat(p, LED_IsBlinking() ? "ON" : "OFF");
Panel_LineEx(b, PANEL_BLOCK_LED, 2, (const char *)buf, LCD_COLOR_GREEN);
/* ---------- 块 5: 蜂鸣器 ---------- */
b = &Blocks[PANEL_BLOCK_BUZZER];
p = StrCat(buf, "State: ");
p = StrCat(p, Buzzer_GetStateString());
Panel_LineEx(b, PANEL_BLOCK_BUZZER, 0, (const char *)buf,
Buzzer_IsPlaying() ? LCD_COLOR_GREEN : LCD_COLOR_WHITE);
p = StrCat(buf, "Song: ");
p = StrCat(p, Buzzer_GetSongName());
Panel_LineEx(b, PANEL_BLOCK_BUZZER, 1, (const char *)buf, LCD_COLOR_CYAN);
p = StrCat(buf, "Note: ");
p = U32ToStr(p, (uint32_t)(Buzzer_GetNoteIndex() + 1));
*p++ = '/';
p = U32ToStr(p, (uint32_t)Buzzer_GetSongLength());
Panel_LineEx(b, PANEL_BLOCK_BUZZER, 2, (const char *)buf, LCD_COLOR_WHITE);
p = StrCat(buf, "Freq: ");
p = U32ToStr(p, (uint32_t)Buzzer_GetNoteFreq());
p = StrCat(p, " Hz");
Panel_LineEx(b, PANEL_BLOCK_BUZZER, 3, (const char *)buf, LCD_COLOR_CYAN);
p = StrCat(buf, "Beep: ");
p = U32ToStr(p, (uint32_t)Buzzer_GetNoteDuration());
p = StrCat(p, " ms (PWM0)");
Panel_LineEx(b, PANEL_BLOCK_BUZZER, 4, (const char *)buf, LCD_COLOR_WHITE);
/* ---------- 块 6: 系统 ---------- */
b = &Blocks[PANEL_BLOCK_SYS];
p = StrCat(buf, "Uptime: ");
p = U32ToStr(p, nowMs / 1000);
p = StrCat(p, " s");
Panel_LineEx(b, PANEL_BLOCK_SYS, 0, (const char *)buf, LCD_COLOR_GREEN);
Panel_LineEx(b, PANEL_BLOCK_SYS, 1, "Main: DDR 0x43E00000", LCD_COLOR_WHITE);
Panel_LineEx(b, PANEL_BLOCK_SYS, 2, "LCD : 800x1280 LVDS", LCD_COLOR_WHITE);
Panel_LineEx(b, PANEL_BLOCK_SYS, 3, "Keys: 5 active-low", LCD_COLOR_CYAN);
}
/**
* @brief 把字符写入环形日志缓冲 (可打印字符原样保存, 其余用 '.' 代替)
*/
static void Panel_LogChar(char ch, char *log, uint8_t *idx, uint8_t *cnt)
{
char c = ((ch >= 0x20) && (ch < 0x7F)) ? ch : '.';
log[*idx] = c;
*idx = (uint8_t)((*idx + 1) % LOG_LEN);
if (*cnt < LOG_LEN) {
(*cnt)++;
}
}
/**
* @brief 把环形日志的第 row 行写入 dst (每行 LOG_ROW 字符, 不足补空格贴满右边界)
* @param row 行号 0..LOG_ROWS-1 (0=最早)
*/
static volatile char *Panel_LogRow(volatile char *dst, const char *log,
uint8_t idx, uint8_t cnt, uint8_t row)
{
uint8_t base;
uint8_t start;
uint8_t n;
uint8_t k;
/* 未写满时数据从 0 线性排列; 写满后 idx 指向最旧字符 */
base = (cnt >= LOG_LEN) ? idx : 0;
n = (cnt > (uint8_t)(row * LOG_ROW)) ? (uint8_t)(cnt - row * LOG_ROW) : 0;
if (n > LOG_ROW) {
n = LOG_ROW;
}
start = (uint8_t)((base + (uint8_t)(row * LOG_ROW)) % LOG_LEN);
for (k = 0; k < n; k++) {
*dst++ = log[(uint8_t)((start + k) % LOG_LEN)];
}
/* 补齐空格, 让每一行都顶到右边界, 视觉上互不串扰 */
for (; n < LOG_ROW; n++) {
*dst++ = ' ';
}
*dst = '\0';
return dst;
}
/**
* @brief 发送通知回调 (覆盖 UART 库中的弱符号): 按端口记录发出的字符
* @note UART2 只记板子自己发出的内容 (回显已被主程序屏蔽);
* UART3 记全部发送 (含 CON2 回显, 因为回显就是它的主要发送)
*/
void UART_TxNotify(UART_TypeDef *UARTx, uint8_t ch)
{
if (UARTx == UART2) {
Panel_LogChar((char)ch, Uart2TxLog, &Uart2TxLogIdx, &Uart2TxLogCnt);
} else if (UARTx == UART3) {
Uart3TxCount++;
Panel_LogChar((char)ch, Uart3TxLog, &Uart3TxLogIdx, &Uart3TxLogCnt);
}
}
/**
* @brief 记录 UART3 (CON2 串口1) 收到的字符, 并累加 UART3 接收计数
*/
void Panel_NotifyUartRx(char ch)
{
Uart3RxCount++;
Uart3LastChar = ((ch >= 0x20) && (ch < 0x7F)) ? ch : '.';
Panel_LogChar(ch, Uart3RxLog, &Uart3RxLogIdx, &Uart3RxLogCnt);
}
/**
* @brief 记录 UART2 (调试口) 收到的字符, 并累加 UART2 接收计数
*/
void Panel_NotifyUart2Rx(char ch)
{
Uart2RxCount++;
Uart2LastChar = ((ch >= 0x20) && (ch < 0x7F)) ? ch : '.';
Panel_LogChar(ch, Uart2RxLog, &Uart2RxLogIdx, &Uart2RxLogCnt);
}
/**
* @brief 记录 UART2 心跳打印次数
*/
void Panel_NotifyUartTx(void)
{
Uart2TxCount++;
}
/**
* @brief 获取 UART3 (CON2 串口1) 已接收字符计数 (供主程序串口心跳打印)
*/
uint32_t Panel_GetUartRxCount(void)
{
return Uart3RxCount;
}
/**
* @brief 获取 UART2 调试口已接收字符计数 (供主程序串口心跳打印)
*/
uint32_t Panel_GetUart2RxCount(void)
{
return Uart2RxCount;
}
完整文件:User/App/debug.h
c
/**
* @file debug.h
* @brief 调试打印工具模块头文件 (从 main.c 归档拆分)
*/
#ifndef __DEBUG_H
#define __DEBUG_H
#ifdef __cplusplus
extern "C" {
#endif
#include "exynos4412.h"
/** @brief 以十六进制向 UART2 打印一个 32 位寄存器值 */
void PrintHex32(uint32_t data);
/** @brief 以十六进制向 UART2 打印一个 8 位值 (2 位十六进制) */
void PrintHex8(uint8_t data);
/** @brief 以十六进制向 UART2 打印一个 16 位值 (4 位十六进制) */
void PrintHex16(uint16_t data);
/** @brief 打印 LCD/背光相关寄存器, 用于排查背光不亮/显示异常 */
void LCD_PrintDebugRegs(void);
/** @brief 打印 UART3 (CON2 串口1) 配置寄存器 */
void UART3_PrintDebugRegs(void);
#ifdef __cplusplus
}
#endif
#endif /* __DEBUG_H */
完整文件:User/App/debug.c
c
/**
* @file debug.c
* @brief 调试打印工具模块实现 (从 main.c 归档拆分, 内容不变)
*/
#include "debug.h"
#include "exynos4412_uart.h"
#include "exynos4412_clock.h"
/**
* @brief 以十六进制打印 32 位寄存器值 (UART2)
*/
void PrintHex32(uint32_t data)
{
static const char hex[] = "0123456789ABCDEF";
int i;
for (i = 7; i >= 0; i--) {
UART_SendData(UART2, (uint16_t)hex[(data >> (i * 4)) & 0x0F]);
}
}
/**
* @brief 以十六进制打印 8 位值 (2 位, UART2)
*/
void PrintHex8(uint8_t data)
{
static const char hex[] = "0123456789ABCDEF";
UART_SendData(UART2, (uint16_t)hex[(data >> 4) & 0x0F]);
UART_SendData(UART2, (uint16_t)hex[data & 0x0F]);
}
/**
* @brief 以十六进制打印 16 位值 (4 位, UART2)
*/
void PrintHex16(uint16_t data)
{
static const char hex[] = "0123456789ABCDEF";
UART_SendData(UART2, (uint16_t)hex[(data >> 12) & 0x0F]);
UART_SendData(UART2, (uint16_t)hex[(data >> 8) & 0x0F]);
UART_SendData(UART2, (uint16_t)hex[(data >> 4) & 0x0F]);
UART_SendData(UART2, (uint16_t)hex[data & 0x0F]);
}
/**
* @brief 打印 LCD/背光相关寄存器 (排查背光不亮用)
*/
void LCD_PrintDebugRegs(void)
{
UART_SendString(UART2, "GPL0CON="); PrintHex32(*(volatile uint32_t *)0x110000C0); UART_SendString(UART2, " DAT="); PrintHex32(*(volatile uint32_t *)0x110000C4); UART_SendString(UART2, "\r\n");
UART_SendString(UART2, "GPL1CON="); PrintHex32(*(volatile uint32_t *)0x110000E0); UART_SendString(UART2, " DAT="); PrintHex32(*(volatile uint32_t *)0x110000E4); UART_SendString(UART2, "\r\n");
UART_SendString(UART2, "GPD0CON="); PrintHex32(*(volatile uint32_t *)0x114000A0); UART_SendString(UART2, " DAT="); PrintHex32(*(volatile uint32_t *)0x114000A4); UART_SendString(UART2, "\r\n");
UART_SendString(UART2, "TCFG0="); PrintHex32(*(volatile uint32_t *)0x139D0000);
UART_SendString(UART2, " TCFG1="); PrintHex32(*(volatile uint32_t *)0x139D0004);
UART_SendString(UART2, " TCON="); PrintHex32(*(volatile uint32_t *)0x139D0008); UART_SendString(UART2, "\r\n");
UART_SendString(UART2, "TCNTB1="); PrintHex32(*(volatile uint32_t *)0x139D0018);
UART_SendString(UART2, " TCMPB1="); PrintHex32(*(volatile uint32_t *)0x139D001C); UART_SendString(UART2, "\r\n");
UART_SendString(UART2, "TCNTO1a="); PrintHex32(*(volatile uint32_t *)0x139D0020);
System_Delay(0x2000); /* 延时后再读一次, 确认计数器在跑 */
UART_SendString(UART2, " TCNTO1b="); PrintHex32(*(volatile uint32_t *)0x139D0020); UART_SendString(UART2, "\r\n");
UART_SendString(UART2, "VIDCON0="); PrintHex32(*(volatile uint32_t *)0x11C00000);
UART_SendString(UART2, " VIDCON1="); PrintHex32(*(volatile uint32_t *)0x11C00004);
UART_SendString(UART2, " VIDCON2="); PrintHex32(*(volatile uint32_t *)0x11C00008); UART_SendString(UART2, "\r\n");
UART_SendString(UART2, "VIDTCON0="); PrintHex32(*(volatile uint32_t *)0x11C00010);
UART_SendString(UART2, " VIDTCON1="); PrintHex32(*(volatile uint32_t *)0x11C00014);
UART_SendString(UART2, " VIDTCON2="); PrintHex32(*(volatile uint32_t *)0x11C00018); UART_SendString(UART2, "\r\n");
UART_SendString(UART2, "WINCON0="); PrintHex32(*(volatile uint32_t *)0x11C00020);
UART_SendString(UART2, " WINSHMAP="); PrintHex32(*(volatile uint32_t *)0x11C00034);
UART_SendString(UART2, " ADD2="); PrintHex32(*(volatile uint32_t *)0x11C00100);
UART_SendString(UART2, " FB0="); PrintHex32(*(volatile uint32_t *)0x11C000A0); UART_SendString(UART2, "\r\n");
UART_SendString(UART2, "GPF0DRV="); PrintHex32(*(volatile uint32_t *)0x1140018C);
UART_SendString(UART2, " GPF3DRV="); PrintHex32(*(volatile uint32_t *)0x114001EC); UART_SendString(UART2, "\r\n");
UART_SendString(UART2, "SRC_LCD0="); PrintHex32(*(volatile uint32_t *)0x1003C234);
UART_SendString(UART2, " DIV_LCD0="); PrintHex32(*(volatile uint32_t *)0x1003C534); UART_SendString(UART2, "\r\n");
UART_SendString(UART2, "GATE_PERIL="); PrintHex32(*(volatile uint32_t *)0x1003C950); UART_SendString(UART2, "\r\n");
UART_SendString(UART2, "SRC_CPU="); PrintHex32(*(volatile uint32_t *)0x10044200); UART_SendString(UART2, "\r\n");
UART_SendString(UART2, "SRC_TOP0="); PrintHex32(*(volatile uint32_t *)0x1003C210);
UART_SendString(UART2, " DIV_TOP="); PrintHex32(*(volatile uint32_t *)0x1003C510);
UART_SendString(UART2, " DIV_LBUS="); PrintHex32(*(volatile uint32_t *)0x10034500);
UART_SendString(UART2, " DIV_RBUS="); PrintHex32(*(volatile uint32_t *)0x10038500); UART_SendString(UART2, "\r\n");
}
/**
* @brief 打印 UART3 配置寄存器 (CON2 串口1)
*/
void UART3_PrintDebugRegs(void)
{
UART_SendString(UART2, "GPA1CON="); PrintHex32(*(volatile uint32_t *)0x11400020);
UART_SendString(UART2, " GPA1DAT="); PrintHex32(*(volatile uint32_t *)0x11400024); UART_SendString(UART2, "\r\n");
UART_SendString(UART2, "U3ULCON="); PrintHex32(*(volatile uint32_t *)0x13830000);
UART_SendString(UART2, " U3UCON="); PrintHex32(*(volatile uint32_t *)0x13830004);
UART_SendString(UART2, " U3UBRDIV="); PrintHex32(*(volatile uint32_t *)0x13830028);
UART_SendString(UART2, " U3SLOT="); PrintHex32(*(volatile uint32_t *)0x1383002C); UART_SendString(UART2, "\r\n");
UART_SendString(UART2, "GATE_PERIL="); PrintHex32(*(volatile uint32_t *)0x1003C950);
UART_SendString(UART2, " MASK_PERIL0="); PrintHex32(*(volatile uint32_t *)0x1003C350); UART_SendString(UART2, "\r\n");
}
第五部分:显示与构建
本部分讲什么 :屏幕字模数据(font8x16.h)和 Windows 下怎么编译
(build.ps1 / Makefile)。编译产物 bl2_14k.bin / main.bin 是烧录用文件。
15. 8x16 字模表 font8x16.h
8x16 点阵 ASCII 字模,覆盖 0x20~0x7E 共 95 个字符,每字符 16 字节
(每字节 bit7 为最左列,1 表示前景色)。数据来自 U-Boot 的 include/video_font.h。
字模范围之外的字符在显示时会被替换成 ?。
完整文件:Libraries/inc/exynos4412_font8x16.h
c
/*
* @file exynos4412_font8x16.h
* @brief 8x16 ASCII 字模 (0x20~0x7E, 共 95 个字符, 每字符 16 字节)
*
* 数据来源: U-Boot include/video_font.h (标准 VGA 8x16 字体), 仅截取可打印 ASCII。
* 字节位序: 每字节 bit7 为最左列, 1 表示前景色。
*/
#ifndef __EXYNOS4412_FONT8X16_H
#define __EXYNOS4412_FONT8X16_H
#include <stdint.h>
#define LCD_FONT_WIDTH 8
#define LCD_FONT_HEIGHT 16
#define LCD_FONT_START 0x20
#define LCD_FONT_CHARS 95
static const uint8_t LCD_Font8x16[LCD_FONT_CHARS][LCD_FONT_HEIGHT] = {
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x18, 0x3C, 0x3C, 0x3C, 0x18, 0x18, 0x18, 0x00, 0x18, 0x18, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x66, 0x66, 0x66, 0x24, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x6C, 0x6C, 0xFE, 0x6C, 0x6C, 0x6C, 0xFE, 0x6C, 0x6C, 0x00, 0x00, 0x00, 0x00 },
{ 0x18, 0x18, 0x7C, 0xC6, 0xC2, 0xC0, 0x7C, 0x06, 0x06, 0x86, 0xC6, 0x7C, 0x18, 0x18, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0xC2, 0xC6, 0x0C, 0x18, 0x30, 0x60, 0xC6, 0x86, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x38, 0x6C, 0x6C, 0x38, 0x76, 0xDC, 0xCC, 0xCC, 0xCC, 0x76, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x30, 0x30, 0x30, 0x60, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x0C, 0x18, 0x30, 0x30, 0x30, 0x30, 0x30, 0x30, 0x18, 0x0C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x30, 0x18, 0x0C, 0x0C, 0x0C, 0x0C, 0x0C, 0x0C, 0x18, 0x30, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0x66, 0x3C, 0xFF, 0x3C, 0x66, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0x18, 0x18, 0x7E, 0x18, 0x18, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x18, 0x18, 0x18, 0x30, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFE, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x18, 0x18, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x02, 0x06, 0x0C, 0x18, 0x30, 0x60, 0xC0, 0x80, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x38, 0x6C, 0xC6, 0xC6, 0xD6, 0xD6, 0xC6, 0xC6, 0x6C, 0x38, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x18, 0x38, 0x78, 0x18, 0x18, 0x18, 0x18, 0x18, 0x18, 0x7E, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x7C, 0xC6, 0x06, 0x0C, 0x18, 0x30, 0x60, 0xC0, 0xC6, 0xFE, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x7C, 0xC6, 0x06, 0x06, 0x3C, 0x06, 0x06, 0x06, 0xC6, 0x7C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x0C, 0x1C, 0x3C, 0x6C, 0xCC, 0xFE, 0x0C, 0x0C, 0x0C, 0x1E, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xFE, 0xC0, 0xC0, 0xC0, 0xFC, 0x06, 0x06, 0x06, 0xC6, 0x7C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x38, 0x60, 0xC0, 0xC0, 0xFC, 0xC6, 0xC6, 0xC6, 0xC6, 0x7C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xFE, 0xC6, 0x06, 0x06, 0x0C, 0x18, 0x30, 0x30, 0x30, 0x30, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x7C, 0xC6, 0xC6, 0xC6, 0x7C, 0xC6, 0xC6, 0xC6, 0xC6, 0x7C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x7C, 0xC6, 0xC6, 0xC6, 0x7E, 0x06, 0x06, 0x06, 0x0C, 0x78, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x18, 0x18, 0x00, 0x00, 0x00, 0x18, 0x18, 0x00, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x18, 0x18, 0x00, 0x00, 0x00, 0x18, 0x18, 0x30, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x06, 0x0C, 0x18, 0x30, 0x60, 0x30, 0x18, 0x0C, 0x06, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0x7E, 0x00, 0x00, 0x7E, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x60, 0x30, 0x18, 0x0C, 0x06, 0x0C, 0x18, 0x30, 0x60, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x7C, 0xC6, 0xC6, 0x0C, 0x18, 0x18, 0x18, 0x00, 0x18, 0x18, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x7C, 0xC6, 0xC6, 0xDE, 0xDE, 0xDE, 0xDC, 0xC0, 0x7C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x10, 0x38, 0x6C, 0xC6, 0xC6, 0xFE, 0xC6, 0xC6, 0xC6, 0xC6, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xFC, 0x66, 0x66, 0x66, 0x7C, 0x66, 0x66, 0x66, 0x66, 0xFC, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x3C, 0x66, 0xC2, 0xC0, 0xC0, 0xC0, 0xC0, 0xC2, 0x66, 0x3C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xF8, 0x6C, 0x66, 0x66, 0x66, 0x66, 0x66, 0x66, 0x6C, 0xF8, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xFE, 0x66, 0x62, 0x68, 0x78, 0x68, 0x60, 0x62, 0x66, 0xFE, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xFE, 0x66, 0x62, 0x68, 0x78, 0x68, 0x60, 0x60, 0x60, 0xF0, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x3C, 0x66, 0xC2, 0xC0, 0xC0, 0xDE, 0xC6, 0xC6, 0x66, 0x3A, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xC6, 0xC6, 0xC6, 0xC6, 0xFE, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x3C, 0x18, 0x18, 0x18, 0x18, 0x18, 0x18, 0x18, 0x18, 0x3C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x1E, 0x0C, 0x0C, 0x0C, 0x0C, 0x0C, 0xCC, 0xCC, 0xCC, 0x78, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xE6, 0x66, 0x66, 0x6C, 0x78, 0x78, 0x6C, 0x66, 0x66, 0xE6, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xF0, 0x60, 0x60, 0x60, 0x60, 0x60, 0x60, 0x62, 0x66, 0xFE, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xC6, 0xEE, 0xFE, 0xFE, 0xD6, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xC6, 0xE6, 0xF6, 0xFE, 0xDE, 0xCE, 0xC6, 0xC6, 0xC6, 0xC6, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x7C, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0x7C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xFC, 0x66, 0x66, 0x66, 0x7C, 0x60, 0x60, 0x60, 0x60, 0xF0, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x7C, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0xD6, 0xDE, 0x7C, 0x0C, 0x0E, 0x00, 0x00 },
{ 0x00, 0x00, 0xFC, 0x66, 0x66, 0x66, 0x7C, 0x6C, 0x66, 0x66, 0x66, 0xE6, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x7C, 0xC6, 0xC6, 0x60, 0x38, 0x0C, 0x06, 0xC6, 0xC6, 0x7C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x7E, 0x7E, 0x5A, 0x18, 0x18, 0x18, 0x18, 0x18, 0x18, 0x3C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0x7C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0x6C, 0x38, 0x10, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xC6, 0xC6, 0xC6, 0xC6, 0xD6, 0xD6, 0xD6, 0xFE, 0xEE, 0x6C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xC6, 0xC6, 0x6C, 0x7C, 0x38, 0x38, 0x7C, 0x6C, 0xC6, 0xC6, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x66, 0x66, 0x66, 0x66, 0x3C, 0x18, 0x18, 0x18, 0x18, 0x3C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xFE, 0xC6, 0x86, 0x0C, 0x18, 0x30, 0x60, 0xC2, 0xC6, 0xFE, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x3C, 0x30, 0x30, 0x30, 0x30, 0x30, 0x30, 0x30, 0x30, 0x3C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x80, 0xC0, 0xE0, 0x70, 0x38, 0x1C, 0x0E, 0x06, 0x02, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x3C, 0x0C, 0x0C, 0x0C, 0x0C, 0x0C, 0x0C, 0x0C, 0x0C, 0x3C, 0x00, 0x00, 0x00, 0x00 },
{ 0x10, 0x38, 0x6C, 0xC6, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFF, 0x00, 0x00 },
{ 0x00, 0x30, 0x18, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0x78, 0x0C, 0x7C, 0xCC, 0xCC, 0xCC, 0x76, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0xE0, 0x60, 0x60, 0x78, 0x6C, 0x66, 0x66, 0x66, 0x66, 0x7C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0x7C, 0xC6, 0xC0, 0xC0, 0xC0, 0xC6, 0x7C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x1C, 0x0C, 0x0C, 0x3C, 0x6C, 0xCC, 0xCC, 0xCC, 0xCC, 0x76, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0x7C, 0xC6, 0xFE, 0xC0, 0xC0, 0xC6, 0x7C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x1C, 0x36, 0x32, 0x30, 0x78, 0x30, 0x30, 0x30, 0x30, 0x78, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0x76, 0xCC, 0xCC, 0xCC, 0xCC, 0xCC, 0x7C, 0x0C, 0xCC, 0x78, 0x00 },
{ 0x00, 0x00, 0xE0, 0x60, 0x60, 0x6C, 0x76, 0x66, 0x66, 0x66, 0x66, 0xE6, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x18, 0x18, 0x00, 0x38, 0x18, 0x18, 0x18, 0x18, 0x18, 0x3C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x06, 0x06, 0x00, 0x0E, 0x06, 0x06, 0x06, 0x06, 0x06, 0x06, 0x66, 0x66, 0x3C, 0x00 },
{ 0x00, 0x00, 0xE0, 0x60, 0x60, 0x66, 0x6C, 0x78, 0x78, 0x6C, 0x66, 0xE6, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x38, 0x18, 0x18, 0x18, 0x18, 0x18, 0x18, 0x18, 0x18, 0x3C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0xEC, 0xFE, 0xD6, 0xD6, 0xD6, 0xD6, 0xC6, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0xDC, 0x66, 0x66, 0x66, 0x66, 0x66, 0x66, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0x7C, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0x7C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0xDC, 0x66, 0x66, 0x66, 0x66, 0x66, 0x7C, 0x60, 0x60, 0xF0, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0x76, 0xCC, 0xCC, 0xCC, 0xCC, 0xCC, 0x7C, 0x0C, 0x0C, 0x1E, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0xDC, 0x76, 0x66, 0x60, 0x60, 0x60, 0xF0, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0x7C, 0xC6, 0x60, 0x38, 0x0C, 0xC6, 0x7C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x10, 0x30, 0x30, 0xFC, 0x30, 0x30, 0x30, 0x30, 0x36, 0x1C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0xCC, 0xCC, 0xCC, 0xCC, 0xCC, 0xCC, 0x76, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0x6C, 0x38, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0xC6, 0xC6, 0xD6, 0xD6, 0xD6, 0xFE, 0x6C, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0xC6, 0x6C, 0x38, 0x38, 0x38, 0x6C, 0xC6, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0xC6, 0x7E, 0x06, 0x0C, 0xF8, 0x00 },
{ 0x00, 0x00, 0x00, 0x00, 0x00, 0xFE, 0xCC, 0x18, 0x30, 0x60, 0xC6, 0xFE, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x0E, 0x18, 0x18, 0x18, 0x70, 0x18, 0x18, 0x18, 0x18, 0x0E, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x18, 0x18, 0x18, 0x18, 0x18, 0x18, 0x18, 0x18, 0x18, 0x18, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x00, 0x70, 0x18, 0x18, 0x18, 0x0E, 0x18, 0x18, 0x18, 0x18, 0x70, 0x00, 0x00, 0x00, 0x00 },
{ 0x00, 0x76, 0xDC, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 },
};
#endif /* __EXYNOS4412_FONT8X16_H */
16. Windows 下编译(build.ps1 / Makefile)
方式一:build.ps1(推荐 Windows)
- 确保工具链就绪:运行
tools\toolchain\join_toolchain.ps1
(或把 arm-none-eabi-gcc 所在目录加入 PATH); - 在工程根目录打开 PowerShell:
powershell
powershell -ExecutionPolicy Bypass -File tools\build.ps1
- 产物在
build/:
| 文件 | 说明 |
|---|---|
bl2.bin |
BL2(IRAM 0x02023400,时钟+DDR+搬运) |
bl2_14k.bin |
BL2 + 4 字节校验和(14336 字节,烧录用) |
main.bin |
主程序(DDR 0x43E00000) |
bl2_14k.bin 的生成规则:前 14332 字节固件(不足补 0xFF)+ 末 4 字节累加校验和
(小端)。BL1 会校验这个和,不对就不启动。
方式二:Makefile(Linux/WSL 或 Windows + make)
bash
make # 编译 BL2 + 主程序
make clean # 清空 build/
关键项 13 :BL2 链接基址通过
--defsym __LINK_BASE=0x02023400传入
exynos4412.lds;主程序基址直接写在main.lds(0x43E00000)。
第六部分:烧录与上板
本部分讲什么 :把编译好的镜像烧到 SD 卡并上板验证------确认 SD 磁盘号、
烧录命令、上电后的预期输出。这部分照着做就能跑起来。
17. 如何确认 SD 卡磁盘号(详细步骤)
烧录脚本 burn_sd.ps1 -Disk N 的 N 必须是 SD 卡在电脑里的磁盘号,选错会写坏其他盘。
方法一:磁盘管理(图形界面,最简单)
- 把 SD 卡插进读卡器,插到电脑 USB;
- 按
Win + R,输入diskmgmt.msc回车; - 看磁盘列表,找"可移动"且容量与 SD 卡一致的那块;
- 磁盘号就是"磁盘 N"里的 N(如"磁盘 1")。
方法二:diskpart(命令行)
text
diskpart
list disk
容量小、类型为可移动的那块就是 SD 卡。
方法三:PowerShell(管理员)
powershell
Get-Disk | Format-Table Number, FriendlyName, Size, BusType
烧录前脚本会先读目标盘 MBR 并打印,请再核对一次磁盘号,别选成系统盘(磁盘 0)。
18. Windows 下烧录 SD 卡
powershell
#在工程根目录执行 (会弹 UAC, 点"是"; -Disk 换成你的磁盘号)
powershell -ExecutionPolicy Bypass -File tools\burn_sd.ps1 -Disk 1
SD 卡布局:
| 扇区 | 内容 |
|---|---|
| 0 | 保留(MBR,不动) |
| 1~16 | 三星 BL1(tools/bl1/E4412.S.BL1.SSCR.EVT1.1.bin) |
| 17~48 | BL2(build/bl2_14k.bin) |
| 49~1072 | 主程序(build/main.bin,填充到 512KB) |
烧录脚本做的事:
- 校验管理员权限;
- 直接打开物理盘
\\.\PhysicalDriveN; - 依次写入 BL1 / BL2 / main;
- 读回全部数据逐字节比对,全部一致才输出
BURN_OK。
结果写在 %TEMP%\burn_sd_result.log:成功为 BURN_OK,并显示
BL1_match=True BL2_match=True MAIN_match=True。
⚠ 绝对路径提醒 :
%TEMP%是 Windows 系统变量,指向你电脑的用户临时目录 (形如
C:\Users\你的用户名\AppData\Local\Temp\),不是工程目录。不同电脑这个路径不同,属正常现象,用资源管理器地址栏输入
%TEMP%即可直接打开。
19. 上电验证
- SD 卡插回开发板;拨码开关拨到 SD 启动(丝印一般标 SD/eMMC,详见使用手册);
- 串口接 UART2(DB9 调试口),115200 8N1;
- 上电应看到:
text
BL2: clocks+DDR ok
BL2: main copied to 0x43E00000, head=...
======== UART2 DEBUG PORT ========
Main running from DDR @ 0x43E00000
LCD: OK
...
Buzzer: playing HAPPY BIRTHDAY (GPD0_0, PWM tone)
alive | U2 rx=00000000 U3 rx=00000000 | BZ 01/1D f=0310
- 屏幕显示分栏面板;按 5 个按键验证切歌/LED;UART3 打印系统信息。
第七部分:速查与排错
本部分讲什么 :15 条关键项速查表、完整的五步操作流程、常见问题排查。
遇到问题时先查这一部分。
20. 关键项速查表
| # | 关键项 | 说明 |
|---|---|---|
| 1 | BL2 < 14332 字节 | 超过则 BL1 加载失败 |
| 2 | 先 DDR 后时钟 | DDR_Init() 必须在 System_ClockInit() 之前 |
| 3 | 工具链路径 | 放 tools/toolchain/(或加入 PATH),build.ps1 自动查找;别写绝对路径 |
| 4 | 三处一致 | start.S 扇区49/目标0x43E00000 ↔ burn_sd.ps1 布局 ↔ main.lds 基址 |
| 5 | DDR 布局 | 代码 0x43E00000 / 显存 0x50000000 / 栈 0x7FFFE000 互不冲突 |
| 6 | 串口延时 | UART_SendData 约 185us/字节,防仿冒线丢字节 |
| 7 | DDR 序列 | 只适用 POP 1G LPDDR2;DDR3 板卡需换时序 |
| 8 | 不等 PHYSTATUS | DDR 初始化用固定延时,DIRECTCMD 6 条不能少 |
| 9 | PWM 位域 | 背光 bit8~11、蜂鸣器 bit0~3、节拍 bit12~15,各改各的 |
| 10 | 屏不亮三查 | GPL0_4/GPL1_0 高电平、背光 PWM1、CLK_SRC_CPU bit24 |
| 11 | 面板防闪 | 只重画变化行,不整屏清空 |
| 12 | 按键上拉 | 按下为低,消抖 20ms |
| 13 | 链接基址 | BL2=0x02023400(--defsym),main=0x43E00000(lds 内) |
| 14 | 磁盘号 | -Disk N 的 N 必须是 SD 卡磁盘号,别选系统盘 |
| 15 | 校验和 | bl2_14k.bin 末 4 字节 = 前 14332 字节累加和 |
21. 完整操作流程(编译→烧录→上电)
第一步 准备 :装工具链(运行 tools\toolchain\download_toolchain.ps1)、
装串口驱动、准备 SD 卡。
第二步 编译:
powershell
powershell -ExecutionPolicy Bypass -File tools\build.ps1
确认 build/bl2_14k.bin 和 build/main.bin 已生成,BL2 < 14332 字节。
第三步 确认磁盘号 :Win+R → diskmgmt.msc,记下 SD 卡磁盘号 N。
第四步 烧录:
powershell
powershell -ExecutionPolicy Bypass -File tools\burn_sd.ps1 -Disk 1
查看 %TEMP%\burn_sd_result.log 为 BURN_OK
(⚠ %TEMP% 是系统临时目录变量,每台电脑路径不同,见第 18 章说明)。
第五步 上电 :SD 卡插回开发板 → 拨码 SD 启动 → 串口 UART2 115200 8N1 →
上电看 BL2: clocks+DDR ok → 屏幕面板 → 按键验证。
22. 常见问题
串口没输出 / 乱码 :查波特率 115200 8N1、串口号、PL2303/CH340 驱动、
UART_Clock=100MHz、发送延时 185us/字节。
SD 模式跑不起来 :查 BL2 < 14332 字节、BL1 在扇区 1、BL2 在扇区 17、
拨码 SD 启动、BL1 加载地址是否 0x02023400。
初始化蜂鸣器一直响 / 切歌衔接尖锐 :初始化时 GPD0_0 保持 GPIO 低电平;
休止时引脚强制拉低;切歌有 300ms 延时。
屏幕不亮 / 闪一下即黑 :查 GPL0_4/GPL1_0 高电平、背光 PWM1(TCON bit8)、
CLK_SRC_CPU bit24=1。
编译找不到头文件 :-I 需包含 Libraries/inc、User、User/App。
烧录报"找不到文件 '\.\PhysicalDriveN'" :SD 卡没插好或磁盘号不对,
按第 17 章重新确认。
导入 CSDN 后代码注释变成标题 / 代码围栏丢失 :教程文件是标准 Markdown,
推荐用 CSDN 编辑器工具栏的"导入 Markdown 文档"功能新建一篇空白文章 ,
直接选择 docs/裸机教程-CSDN导入版.md 生成,不要复制粘贴、不要编辑旧文章
(CSDN 是追加式,旧内容不清掉会和新内容叠在一起,表现为文末章节重复出现)。
若必须手贴,请在 Markdown 模式 下先全选删除旧内容,再粘贴源文件内容;
图片和视频需自行上传 CSDN 图床。
嵌入代码中注释统一写成 #注释(# 后无空格),是为避免 CSDN 把注释误判成标题;
复制出来仍是合法注释,不影响编译。若围栏仍被 CSDN 破坏 ,请改用
docs/裸机教程-CSDN导入版.md:该版本所有代码块均为 4 空格缩进式、不含
三反引号围栏,专为 CSDN 导入生成,复制到 GitHub/Gitee 也能正常阅读。
第八部分:附录
本部分讲什么 :构建与烧录脚本的完整源码(Makefile、build.ps1、
burn_sd.ps1)。生成这份文档的脚本 tools/gen_tutorial.py 因自身包含
markdown 代码块与标题(内嵌会在 CSDN 等平台破坏文档结构),
不再全文粘贴,源码见仓库 tools/gen_tutorial.py。
23. 附录:构建与烧录脚本完整源码
23.1 Makefile
完整文件:Makefile
#============================================================
#Exynos4412 裸机工程 Makefile (STM32 库风格)
#
#依赖: arm-none-eabi-gcc (GNU Arm Embedded Toolchain)
#
#用法:
#make -> 生成 BL2 + 主程序两个镜像
#make clean
#
#产出:
#build/bl2.bin -> BL2 (IRAM 0x02023400 运行, <14KB, 含时钟+DDR 初始化+搬运)
#build/main.bin -> 主程序 (DDR 0x43E00000 运行, LCD/串口等全部业务代码)
#
#烧录: 见 tools/burn_sd.ps1 (BL1 + BL2 + main 一起写入 SD 卡)
#============================================================
CROSS_COMPILE ?= arm-none-eabi-
CC := $(CROSS_COMPILE)gcc
LD := $(CROSS_COMPILE)ld
OBJCOPY := $(CROSS_COMPILE)objcopy
OBJDUMP := $(CROSS_COMPILE)objdump
SIZE := $(CROSS_COMPILE)size
BUILD_DIR := build
CFLAGS := -mcpu=cortex-a9 -marm -mfloat-abi=soft \
-O2 -g -Wall -Wextra \
-ffreestanding -fno-builtin -fno-common \
-nostdlib -nostartfiles \
-I Libraries/inc -I User -I User/App
ASFLAGS := -mcpu=cortex-a9 -marm -g
#---------------- BL2: IRAM 0x02023400 (只做初始化+搬运) ----------------
BL2_LDS := startup/exynos4412.lds
BL2_SRCS := \
startup/start.S \
startup/aeabi_div.S \
User/App/system_4412.c \
Libraries/src/exynos4412_clock.c \
Libraries/src/exynos4412_ddr.c \
Libraries/src/exynos4412_gpio.c \
Libraries/src/exynos4412_uart.c
BL2_OBJS := $(addprefix $(BUILD_DIR)/bl2/,$(filter %.o,$(BL2_SRCS:%.c=%.o) $(BL2_SRCS:%.S=%.o)))
BL2_ELF := $(BUILD_DIR)/bl2.elf
BL2_BIN := $(BUILD_DIR)/bl2.bin
#---------------- MAIN: DDR 0x43E00000 (全部业务代码) ----------------
MAIN_LDS := startup/main.lds
MAIN_SRCS := \
startup/main_start.S \
startup/aeabi_div.S \
User/main.c \
User/App/led.c \
User/App/panel.c \
User/App/debug.c \
Libraries/src/exynos4412_lcd.c \
Libraries/src/exynos4412_buzzer.c \
Libraries/src/exynos4412_key.c \
Libraries/src/exynos4412_clock.c \
Libraries/src/exynos4412_gpio.c \
Libraries/src/exynos4412_uart.c
MAIN_OBJS := $(addprefix $(BUILD_DIR)/main/,$(filter %.o,$(MAIN_SRCS:%.c=%.o) $(MAIN_SRCS:%.S=%.o)))
MAIN_ELF := $(BUILD_DIR)/main.elf
MAIN_BIN := $(BUILD_DIR)/main.bin
all: $(BL2_BIN) $(MAIN_BIN) dis size
$(BUILD_DIR)/bl2/%.o: %.c
@mkdir -p $(dir $@)
$(CC) $(CFLAGS) -DEXYNOS4412_BOOT_SD -c -o $@ $<
$(BUILD_DIR)/bl2/%.o: %.S
@mkdir -p $(dir $@)
$(CC) $(ASFLAGS) -DEXYNOS4412_BOOT_SD -c -o $@ $<
$(BUILD_DIR)/main/%.o: %.c
@mkdir -p $(dir $@)
$(CC) $(CFLAGS) -c -o $@ $<
$(BUILD_DIR)/main/%.o: %.S
@mkdir -p $(dir $@)
$(CC) $(ASFLAGS) -c -o $@ $<
$(BL2_ELF): $(BL2_OBJS)
@mkdir -p $(dir $@)
$(LD) -T $(BL2_LDS) --defsym __LINK_BASE=0x02023400 \
-Map $(BUILD_DIR)/bl2.map -o $@ $(BL2_OBJS)
$(BL2_BIN): $(BL2_ELF)
$(OBJCOPY) -O binary $< $@
@echo "BL2 size: $$(stat -c%s $@) bytes (limit 14332)"
$(MAIN_ELF): $(MAIN_OBJS)
@mkdir -p $(dir $@)
$(LD) -T $(MAIN_LDS) -Map $(BUILD_DIR)/main.map -o $@ $(MAIN_OBJS)
$(MAIN_BIN): $(MAIN_ELF)
$(OBJCOPY) -O binary $< $@
@echo "MAIN size: $$(stat -c%s $@) bytes (limit 524288)"
dis: $(BL2_ELF) $(MAIN_ELF)
$(OBJDUMP) -D $(BL2_ELF) > $(BUILD_DIR)/bl2.dis
$(OBJDUMP) -D $(MAIN_ELF) > $(BUILD_DIR)/main.dis
size: $(BL2_ELF) $(MAIN_ELF)
$(SIZE) $(BL2_ELF) $(MAIN_ELF)
.PHONY: all clean dis size
clean:
rm -rf $(BUILD_DIR)
23.2 tools/build.ps1
完整文件:tools/build.ps1
powershell
<#
build.ps1 - 一键编译 Exynos4412 裸机工程 (BL2 + 主程序)
用法:
powershell -ExecutionPolicy Bypass -File tools\build.ps1
产出 (build 目录):
bl2.bin BL2 镜像, 运行在 IRAM 0x02023400 (含时钟+DDR+搬运)
bl2_14k.bin BL2 + 4 字节校验和 (14336 字节, 烧录用)
main.bin 主程序镜像, 运行在 DDR 0x43E00000 (LCD/串口等)
工具链: xPack arm-none-eabi-gcc (自动在 tools\toolchain 下寻找, 无需手动配置)
#>
$ErrorActionPreference = 'Stop'
[Console]::OutputEncoding = [System.Text.Encoding]::UTF8
$Root = Split-Path $PSScriptRoot -Parent
$Build = Join-Path $Root 'build'
New-Item -ItemType Directory -Force -Path $Build | Out-Null
#================= 工具链定位 (相对路径优先, 换电脑不用改本文件) =================
#1) 首选: 工程自带的绿色工具链 tools\toolchain\xpack-arm-none-eabi-gcc-*\bin
#(用 tools\toolchain\download_toolchain.ps1 一键下载解压到此处)
#2) 次选: 系统 PATH 里的 arm-none-eabi-gcc
#3) 兜底: 作者本机旧绝对路径 (命中会打印强烈警告, 提醒迁移到 tools\toolchain)
#-----------------------------------------------------------------------------
$Toolchain = $null
$TcCandidates = Get-ChildItem (Join-Path $Root 'tools\toolchain') -Directory -ErrorAction SilentlyContinue |
Where-Object { Test-Path (Join-Path $_.FullName 'bin\arm-none-eabi-gcc.exe') }
if ($TcCandidates) {
$Toolchain = Join-Path ($TcCandidates | Select-Object -First 1).FullName 'bin'
Write-Host "工具链: $Toolchain (工程自带)" -ForegroundColor Green
} else {
$cmdGcc = Get-Command arm-none-eabi-gcc.exe -ErrorAction SilentlyContinue
if ($cmdGcc) {
$Toolchain = Split-Path $cmdGcc.Source -Parent
Write-Host "工具链: $Toolchain (来自系统 PATH)" -ForegroundColor Green
} else {
# 作者机器上的旧位置, 仅作兜底, 强烈建议迁移
$LegacyTc = 'C:\Users\HOUBANCHAO\AppData\Local\Temp\armtoolchain\xpack\xpack-arm-none-eabi-gcc-15.2.1-1.1\bin'
if (Test-Path (Join-Path $LegacyTc 'arm-none-eabi-gcc.exe')) {
$Toolchain = $LegacyTc
Write-Warning "正在使用【旧绝对路径】工具链: $LegacyTc"
Write-Warning "强烈建议运行 tools\toolchain\download_toolchain.ps1,"
Write-Warning "把工具链放到工程 tools\toolchain\ 下, 否则换电脑/换目录后无法编译!"
} else {
Write-Host '找不到 arm-none-eabi-gcc 交叉编译器!' -ForegroundColor Red
Write-Host '请先运行: powershell -ExecutionPolicy Bypass -File tools\toolchain\join_toolchain.ps1' -ForegroundColor Yellow
Write-Host ' (仓库自带分片, 离线恢复; 分片缺失时用 download_toolchain.ps1 在线下载)' -ForegroundColor Yellow
exit 1
}
}
}
$CC = Join-Path $Toolchain 'arm-none-eabi-gcc.exe'
$LD = Join-Path $Toolchain 'arm-none-eabi-ld.exe'
$OBJCOPY = Join-Path $Toolchain 'arm-none-eabi-objcopy.exe'
$OBJDUMP = Join-Path $Toolchain 'arm-none-eabi-objdump.exe'
$SIZE = Join-Path $Toolchain 'arm-none-eabi-size.exe'
if (-not (Test-Path $CC)) {
Write-Host "找不到工具链: $CC" -ForegroundColor Red
exit 1
}
$CFLAGS = @('-mcpu=cortex-a9', '-marm', '-mfloat-abi=soft', '-O2', '-g',
'-Wall', '-Wextra', '-ffreestanding', '-fno-builtin',
'-fno-common', '-nostdlib', '-nostartfiles',
'-I', (Join-Path $Root 'Libraries\inc'),
'-I', (Join-Path $Root 'User'),
'-I', (Join-Path $Root 'User\App'))
$ASFLAGS = @('-mcpu=cortex-a9', '-marm', '-g')
function Invoke-Checked {
param([string]$Exe, [string[]]$ArgList)
& $Exe @ArgList
if ($LASTEXITCODE -ne 0) {
throw "命令失败: $Exe $($ArgList -join ' ')"
}
}
function Compile-Src {
param([string]$Src, [string]$Out, [string[]]$Extra)
$abs = Join-Path $Root $Src
if ($Src -match '\.S$') {
Invoke-Checked $CC (@($ASFLAGS) + $Extra + @('-c', '-o', $Out, $abs))
} else {
Invoke-Checked $CC (@($CFLAGS) + $Extra + @('-c', '-o', $Out, $abs))
}
}
#---------------- 1. BL2 (IRAM 0x02023400) ----------------
Write-Host '==> 编译 BL2 ...'
$Bl2Dir = Join-Path $Build 'bl2'
New-Item -ItemType Directory -Force -Path $Bl2Dir | Out-Null
$Bl2Srcs = @(
'startup\start.S',
'startup\aeabi_div.S',
'User\App\system_4412.c',
'Libraries\src\exynos4412_clock.c',
'Libraries\src\exynos4412_ddr.c',
'Libraries\src\exynos4412_gpio.c',
'Libraries\src\exynos4412_uart.c'
)
$Bl2Objs = @()
foreach ($src in $Bl2Srcs) {
$obj = Join-Path $Bl2Dir (($src -replace '[\\/]', '_') -replace '\.(c|S)$', '.o')
Compile-Src $src $obj @('-DEXYNOS4412_BOOT_SD')
$Bl2Objs += $obj
}
$Bl2Elf = Join-Path $Build 'bl2.elf'
$Bl2Bin = Join-Path $Build 'bl2.bin'
$LdArgs = @('-T', (Join-Path $Root 'startup\exynos4412.lds'),
'--defsym', '__LINK_BASE=0x02023400',
'-Map', (Join-Path $Build 'bl2.map'),
'-o', $Bl2Elf) + $Bl2Objs
Invoke-Checked $LD $LdArgs
Invoke-Checked $OBJCOPY @('-O', 'binary', $Bl2Elf, $Bl2Bin)
$bl2Size = (Get-Item $Bl2Bin).Length
Write-Host ("BL2 大小: {0} 字节 (上限 14332)" -f $bl2Size)
if ($bl2Size -gt 14332) { throw 'BL2 超过 14KB 限制!' }
#生成 14336 字节的 BL2 烧录镜像 (前 14332 字节固件 + 4 字节累加校验和)
$bl2_14k = New-Object byte[] 14336
for ($i = 0; $i -lt 14336; $i++) { $bl2_14k[$i] = 0xFF }
$bl2Raw = [System.IO.File]::ReadAllBytes($Bl2Bin)
[System.Array]::Copy($bl2Raw, 0, $bl2_14k, 0, $bl2Raw.Length)
$sum = 0L
for ($i = 0; $i -lt 14332; $i++) { $sum += $bl2_14k[$i] }
[System.Array]::Copy([System.BitConverter]::GetBytes([uint32]$sum), 0, $bl2_14k, 14332, 4)
$Bl2_14kPath = Join-Path $Build 'bl2_14k.bin'
[System.IO.File]::WriteAllBytes($Bl2_14kPath, $bl2_14k)
Write-Host ("BL2 烧录镜像: {0} 字节, 校验和 0x{1:X8}" -f $bl2_14k.Length, $sum)
#---------------- 2. 主程序 (DDR 0x43E00000) ----------------
Write-Host '==> 编译主程序 (DDR)...'
$MainDir = Join-Path $Build 'main'
New-Item -ItemType Directory -Force -Path $MainDir | Out-Null
$MainSrcs = @(
'startup\main_start.S',
'startup\aeabi_div.S',
'User\main.c',
'User\App\led.c',
'User\App\panel.c',
'User\App\debug.c',
'Libraries\src\exynos4412_lcd.c',
'Libraries\src\exynos4412_buzzer.c',
'Libraries\src\exynos4412_key.c',
'Libraries\src\exynos4412_clock.c',
'Libraries\src\exynos4412_gpio.c',
'Libraries\src\exynos4412_uart.c'
)
$MainObjs = @()
foreach ($src in $MainSrcs) {
$obj = Join-Path $MainDir (($src -replace '[\\/]', '_') -replace '\.(c|S)$', '.o')
Compile-Src $src $obj @()
$MainObjs += $obj
}
$MainElf = Join-Path $Build 'main.elf'
$MainBin = Join-Path $Build 'main.bin'
$LdArgs = @('-T', (Join-Path $Root 'startup\main.lds'),
'-Map', (Join-Path $Build 'main.map'),
'-o', $MainElf) + $MainObjs
Invoke-Checked $LD $LdArgs
Invoke-Checked $OBJCOPY @('-O', 'binary', $MainElf, $MainBin)
$mainSize = (Get-Item $MainBin).Length
Write-Host ("主程序大小: {0} 字节 (上限 524288)" -f $mainSize)
if ($mainSize -gt 524288) { throw '主程序超过 512KB 限制!' }
#---------------- 3. 反汇编与体积信息 ----------------
Invoke-Checked $OBJDUMP @('-D', $Bl2Elf) | Out-File (Join-Path $Build 'bl2.dis') -Encoding ascii
Invoke-Checked $OBJDUMP @('-D', $MainElf) | Out-File (Join-Path $Build 'main.dis') -Encoding ascii
& $SIZE $Bl2Elf $MainElf
Write-Host ''
Write-Host '编译完成! 接下来执行:' -ForegroundColor Green
Write-Host ' powershell -ExecutionPolicy Bypass -File tools\burn_sd.ps1 -Disk 1' -ForegroundColor Green
23.3 tools/burn_sd.ps1
完整文件:tools/burn_sd.ps1
powershell
<#
burn_sd.ps1 - 向 SD 卡烧写 Exynos4412 裸机启动镜像 (BL1 + BL2 + 主程序)
用法 (需要管理员权限, 会弹 UAC):
powershell -ExecutionPolicy Bypass -File tools\burn_sd.ps1 -Disk 1
前提:
1. 先执行 powershell -ExecutionPolicy Bypass -File tools\build.ps1
生成 build\bl2.bin 和 build\main.bin
2. SD 卡已插入, 确认磁盘号 (Get-Disk 查看, 一般 USB 读卡器为 1)
烧写布局 (与三星 E4412 / 迅为 iTOP-4412 标准一致):
扇区 0 : 保留 (MBR, 不动)
扇区 1~16 : BL1 (E4412_N.bl1.bin, 8KB)
扇区 17~48 : BL2 (14KB 代码 + 4 字节校验和, 共 14336 字节)
扇区 49~1072: 主程序 main.bin (填充到 512KB), 由 BL2 搬运到 DDR 0x43E00000
BL2 格式 (来自迅为 chksum.c / U-Boot mkexynosspl):
前 14332 字节 = 固件 (不足用 0xFF 填充), 末 4 字节 = 前 14332 字节累加校验和(小端)
#>
param(
[int]$Disk = 1
)
$ErrorActionPreference = 'Stop'
$ResultLog = Join-Path $env:TEMP 'burn_sd_result.log'
Remove-Item $ResultLog -ErrorAction SilentlyContinue
trap {
Add-Content -Path $ResultLog -Value ("ERROR: " + $_.Exception.Message) -Encoding utf8
Add-Content -Path $ResultLog -Value ("AT: " + $_.InvocationInfo.PositionMessage) -Encoding utf8
Add-Content -Path $ResultLog -Value ($_ | Format-List * -Force | Out-String) -Encoding utf8
exit 1
}
function StepLog($msg) {
Add-Content -Path $ResultLog -Value ("STEP: " + $msg) -Encoding ascii
}
$Root = Split-Path $PSScriptRoot -Parent
StepLog 'script started'
StepLog ("Disk param type=" + $Disk.GetType().Name + " value=" + $Disk)
#BL1 位于 tools\bl1\ 下 (若旧位置存在则兼容)
$Bl1Path = Join-Path $PSScriptRoot 'bl1\E4412.S.BL1.SSCR.EVT1.1.bin'
if (-not (Test-Path $Bl1Path)) { $Bl1Path = Join-Path $PSScriptRoot 'E4412.S.BL1.SSCR.EVT1.1.bin' }
$Bl2RawPath = Join-Path $Root 'build\bl2.bin'
$MainPath = Join-Path $Root 'build\main.bin'
$Bl2Path = Join-Path $Root 'build\bl2_14k.bin'
StepLog 'paths assigned'
#---------- 0. 管理员检查 ----------
$id = [System.Security.Principal.WindowsIdentity]::GetCurrent()
$pr = New-Object System.Security.Principal.WindowsPrincipal($id)
if (-not $pr.IsInRole([System.Security.Principal.WindowsBuiltInRole]::Administrator)) {
Write-Host '需要管理员权限! 请用右键"以管理员身份运行", 或通过 sudo / UAC 提权执行。' -ForegroundColor Red
Set-Content -Path $ResultLog -Value 'ERROR: not admin' -Encoding ascii
exit 1
}
StepLog 'admin check done'
#---------- 1. 目标盘安全检查 (直接读 MBR, 不依赖 Storage/CIM 模块) ----------
$dev = '\\.\PhysicalDrive' + $Disk
$probe = [System.IO.File]::Open($dev, [System.IO.FileMode]::Open, [System.IO.FileAccess]::Read, [System.IO.FileShare]::ReadWrite)
try {
$mbr = New-Object byte[] 512
$n = $probe.Read($mbr, 0, 512)
if ($n -ne 512) { throw '无法读取扇区 0' }
$sig = ($mbr[510] -eq 0x55) -and ($mbr[511] -eq 0xAA)
$p1start = [System.BitConverter]::ToUInt32($mbr, 0x1BE + 8)
StepLog ("sector0 signature=" + $sig + " partition1_start_LBA=" + $p1start)
Write-Host ("目标: PhysicalDrive" + $Disk + " | MBR有效=" + $sig + " | 分区1起始扇区=" + $p1start)
if ($p1start -gt 0 -and $p1start -lt 49) {
Write-Host "警告: 分区1起始扇区($p1start)与 BL1/BL2/主程序区域(1~1072)冲突, 可能已有启动镜像!" -ForegroundColor Yellow
}
} finally {
$probe.Close()
}
StepLog 'safety check done'
#---------- 2. 检查输入文件 ----------
if (-not (Test-Path $Bl1Path)) { Write-Host "缺少 $Bl1Path" -ForegroundColor Red; Set-Content $ResultLog 'ERROR: BL1 missing' -Encoding ascii; exit 1 }
if (-not (Test-Path $Bl2RawPath)) { Write-Host "缺少 $Bl2RawPath, 请先执行 tools\build.ps1" -ForegroundColor Red; Set-Content $ResultLog 'ERROR: bl2 missing' -Encoding ascii; exit 1 }
if (-not (Test-Path $MainPath)) { Write-Host "缺少 $MainPath, 请先执行 tools\build.ps1" -ForegroundColor Red; Set-Content $ResultLog 'ERROR: main missing' -Encoding ascii; exit 1 }
StepLog 'input files ok'
$bl2raw = [System.IO.File]::ReadAllBytes($Bl2RawPath)
if ($bl2raw.Length -gt 14332) { Write-Host "BL2 固件超过 14K-4 限制!" -ForegroundColor Red; Set-Content $ResultLog 'ERROR: bl2 too big' -Encoding ascii; exit 1 }
$main = [System.IO.File]::ReadAllBytes($MainPath)
if ($main.Length -gt 524288) { Write-Host "主程序超过 512KB 限制!" -ForegroundColor Red; Set-Content $ResultLog 'ERROR: main too big' -Encoding ascii; exit 1 }
#---------- 3. 生成 BL2 (14K 代码 + 4 字节校验和) ----------
$bl2 = New-Object byte[] 14336
for ($i = 0; $i -lt 14336; $i++) { $bl2[$i] = 0xFF }
[System.Array]::Copy($bl2raw, 0, $bl2, 0, $bl2raw.Length)
$sum = 0L
for ($i = 0; $i -lt 14332; $i++) { $sum += $bl2[$i] }
[System.Array]::Copy([System.BitConverter]::GetBytes([uint32]$sum), 0, $bl2, 14332, 4)
[System.IO.File]::WriteAllBytes($Bl2Path, $bl2)
StepLog 'bl2 generated'
Write-Host ("BL2 生成: " + $bl2.Length + " 字节, 校验和 0x{0:X8}" -f $sum)
#---------- 3b. 主程序填充到 512KB (0xFF), 从扇区 49 开始 ----------
$mainPad = New-Object byte[] 524288
for ($i = 0; $i -lt 524288; $i++) { $mainPad[$i] = 0xFF }
[System.Array]::Copy($main, 0, $mainPad, 0, $main.Length)
Write-Host ("主程序: " + $main.Length + " 字节, 填充到 " + $mainPad.Length + " 字节")
StepLog 'main padded'
#---------- 4. 原始扇区写入 + 读回校验 (FileStream 直接打开物理盘) ----------
$bl1 = [System.IO.File]::ReadAllBytes($Bl1Path)
$fs = [System.IO.File]::Open($dev, [System.IO.FileMode]::Open, [System.IO.FileAccess]::ReadWrite, [System.IO.FileShare]::ReadWrite)
StepLog 'device opened for write'
try {
# BL1: 扇区 1~16 (偏移 512)
$fs.Seek(512, [System.IO.SeekOrigin]::Begin) | Out-Null
$fs.Write($bl1, 0, $bl1.Length)
$fs.Flush($true)
# BL2: 扇区 17~44 (偏移 8704)
$fs.Seek(8704, [System.IO.SeekOrigin]::Begin) | Out-Null
$fs.Write($bl2, 0, $bl2.Length)
$fs.Flush($true)
# 主程序: 扇区 49~1072 (偏移 25088), 共 512KB
$fs.Seek(25088, [System.IO.SeekOrigin]::Begin) | Out-Null
$fs.Write($mainPad, 0, $mainPad.Length)
$fs.Flush($true)
Write-Host '写入完成, 正在读回校验...'
StepLog 'write done'
} finally {
$fs.Close()
}
$fs2 = [System.IO.File]::Open($dev, [System.IO.FileMode]::Open, [System.IO.FileAccess]::Read, [System.IO.FileShare]::ReadWrite)
StepLog 'device reopened for readback'
try {
$r1 = New-Object byte[] $bl1.Length
$r2 = New-Object byte[] $bl2.Length
$rm = New-Object byte[] $mainPad.Length
$fs2.Seek(512, [System.IO.SeekOrigin]::Begin) | Out-Null
$n1 = $fs2.Read($r1, 0, $r1.Length)
$fs2.Seek(8704, [System.IO.SeekOrigin]::Begin) | Out-Null
$n2 = $fs2.Read($r2, 0, $r2.Length)
$fs2.Seek(25088, [System.IO.SeekOrigin]::Begin) | Out-Null
$nm = $fs2.Read($rm, 0, $rm.Length)
$m1 = ($n1 -eq $r1.Length)
$m2 = ($n2 -eq $r2.Length)
$mm = ($nm -eq $rm.Length)
for ($i = 0; $m1 -and $i -lt $r1.Length; $i++) { if ($r1[$i] -ne $bl1[$i]) { $m1 = $false } }
for ($i = 0; $m2 -and $i -lt $r2.Length; $i++) { if ($r2[$i] -ne $bl2[$i]) { $m2 = $false } }
for ($i = 0; $mm -and $i -lt $rm.Length; $i++) { if ($rm[$i] -ne $mainPad[$i]) { $mm = $false } }
Write-Host ("BL1_match=" + $m1 + " BL2_match=" + $m2 + " MAIN_match=" + $mm)
StepLog ("readback bl1=" + $m1 + " bl2=" + $m2 + " main=" + $mm)
if ($m1 -and $m2 -and $mm) {
Write-Host 'BURN VERIFY OK - 烧录成功! 把 SD 卡插到开发板, 拨码开关设为 SD 启动后上电。' -ForegroundColor Green
Set-Content -Path $ResultLog -Value 'BURN_OK' -Encoding ascii
} else {
Write-Host 'BURN VERIFY FAILED!' -ForegroundColor Red
Set-Content -Path $ResultLog -Value 'BURN_VERIFY_FAILED' -Encoding ascii
exit 1
}
} finally {
$fs2.Close()
}
23.4 tools/gen_tutorial.py(生成本文档的脚本)
本脚本从工程源码实时读取并生成这份教程,执行方式:
powershellpython tools\gen_tutorial.py脚本内容本身包含 markdown 代码块和标题,若全文内嵌,在 GitHub/Gitee
会被围栏截断、在 CSDN 会因缩进代码块不识别而泄漏成真实标题
(早期版本曾因此出现文末内容错乱),因此不在本文重复粘贴。
完整源码见仓库:
tools/gen_tutorial.py。
附:源码与更新(Git 地址)
本工程源码归档在以下 git 仓库(内容同步,任选其一克隆):
| 平台 | 克隆地址 |
|---|---|
| GitHub | git clone https://github.com/HOU1354696096/ITOP4412.git |
| Gitee | git clone https://gitee.com/hou_banchao/ITOP4412_POP_7inLCD.git |
克隆后第一步安装工具链(仓库自带分片,全程离线,不依赖网络链接):
powershell
powershell -ExecutionPolicy Bypass -File tools\toolchain\join_toolchain.ps1
然后编译、烧录、上板,详见本文第 16~21 章。
