在0~10V调光、DALI调光、智能照明、户外照明及医疗照明等高要求LED驱动领域，电源系统常面临输入电压范围宽、拓扑结构多变、调光深度与线性度要求极高、光品质（无频闪）严苛等多重设计挑战。智芯半导体（Hichips）Hi5000Q/H作为一款高精度无频闪调光LED恒流驱动器，支持6.5V至75V宽输入电压范围 ，全面兼容降压、升压及升降压拓扑 ，内置80V LDO供电 ，输出电流通过ISENSEN对ISENSEP端口的检流电阻灵活设定，支持100:1的PWM转模拟调光比 、10000:1双路混合调光 及10:1模拟调光，以QFN16_4X4/HTSSOP16双封装选项为工程师提供全能型LED恒流驱动方案。
Hi5000Q/H采用QFN16_4X4（Hi5000Q）及HTSSOP16（Hi5000H）双封装选项，管脚功能定义清晰，支持降压共阳接法。芯片支持6.5V至75V输入电压范围，覆盖从低压工业总线到高压户外照明的全场景需求。
芯片全面支持降压、升压及升降压三种拓扑架构 ，无需更换驱动芯片即可适配不同电压规格的LED模组。输出电流通过ISENSEN对ISENSEP端口的检流电阻 来设定，设计灵活，适配不同功率等级的LED负载。芯片内置80V LDO供电，无需外部高压降压电路，进一步简化外围设计。
采用智芯半导体专利恒流控制算法，输出电流恒流精度**≤±3%** ，负载调整率**<±0.5%** ，即便在宽输入输出电压波动下，仍能维持稳定电流输出，保障LED光源亮度一致性。固定工作频率130kHz，兼顾转换效率与EMI设计。
Hi5000Q/H作为惠海半导体H5227A/H5227H的升级替代方案，在核心参数上实现了全面对等、部分超越：
完全对等的核心参数 ：两款芯片输入电压范围均为6.5V~75V ，均全面支持降压/升压/升降压拓扑 ，内置MOS耐压均为100V ，最大输出电流均为3A 。调光方面，PWM转模拟调光比均为100:1 ，双路混合调光比均为10000:1 ，模拟调光比均为10:1 。恒流精度均为**≤±3%** ，最高转换效率均大于95% ，调光频率均支持32kHz以上 ，调光辉度等级均达65536级 ，调光深度均可达0.01% 。内置LDO供电均为80V ，工作频率均为130kHz，均支持软启动、输入欠压保护、输出过压保护、过温保护及短路保护，且均支持降压共阳接法。
实现明确超越的两项指标：
负载调整率 ：Hi5000Q/H的负载调整率低至 <±0.5% ，较H5227A/H5227H的 <±1% 提升幅度达 50% 。在宽输入电压波动或负载剧烈变化的场景下，输出电流更加稳定，LED亮度一致性显著更优，尤其适合多灯并联或对亮度一致性要求严苛的照明应用。
封装选项 ：Hi5000Q/H提供 QFN16_4X4 + HTSSOP16 双封装选项 ，而H5227A/H5227H仅提供HTSSOP-16单一封装。QFN封装体积更小（4mm×4mm）、散热性能更优，适合紧凑型PCB设计；HTSSOP封装则便于手工焊接与原型验证，工程师可根据实际项目需求灵活选择。
除上述两项明确超越外，其余核心参数与H5227A/H5227H完全对等，是真正的零性能妥协、关键指标提升的国产升级替代方案。
三重调光模式，覆盖全场景调光需求
Hi5000Q/H提供三种灵活调光模式，工程师可根据应用场景灵活选择：
-
PWM转模拟调光（DIM引脚） ：支持100:1调光比，将PWM信号平滑转换为模拟电压，实现无频闪调光，特别适合对光品质要求严苛的医疗照明与高端商业照明。
-
混合调光（PWM调光+PWM转模拟调光协同） ：两种模式配合使用，调光比可达10000:1，从高亮照明到极低辉度氛围灯全范围覆盖，低辉状态下负载调整率与一致性表现优异。
-
模拟调光（LD引脚） ：支持10:1模拟调光比 ，LD引脚支持0.2V~2.5V模拟电压输入，实现线性调光控制。
全程无频闪，满足高光品质场景
依托专利恒流控制算法，Hi5000Q/H实现真正无频闪调光 。无论处于何种调光深度，输出电流均保持平滑稳定，完全消除PWM调光常见的频闪问题。调光深度可低至0.01% ，即使在极低亮度负载下，调整率和一致性依然出色。这一特性使其特别适用于医疗照明 （手术灯、检查灯）、博物馆照明（文物展示）等对光品质有极致要求的场景。
拓扑全能，一颗芯片适配多种电压规格

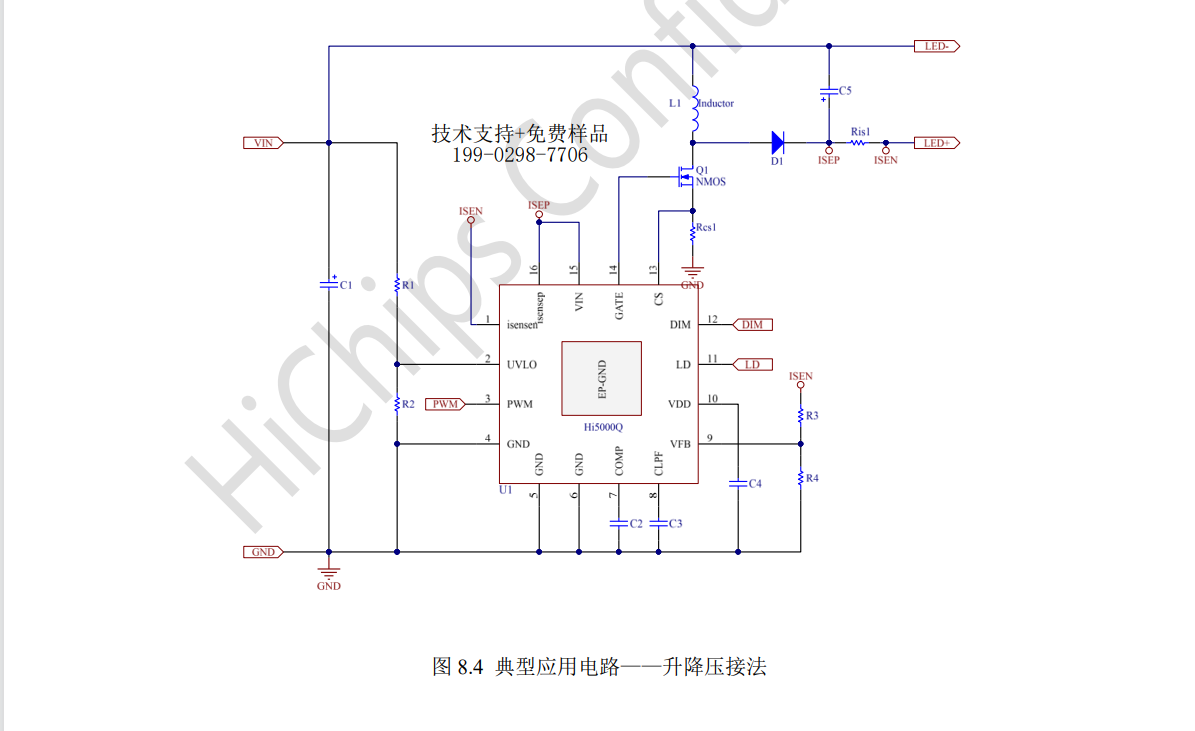

芯片全面支持降压、升压及升降压拓扑架构。无论是12V/24V低压总线降压驱动、48V高压总线升压驱动，还是输入电压可能高于或低于输出电压的复杂场景（如电池供电系统），Hi5000Q/H均可一颗芯片完成适配，无需为不同拓扑准备多款驱动方案，大幅降低研发周期与BOM成本。
内置80V LDO供电，简化高压侧设计
芯片内置80V LDO供电，可直接从高压输入端取电为芯片内部电路供电。相比需要外部高压降压电路的传统方案，这一设计显著简化了外围电路，降低了PCB面积占用与物料成本，同时提升了系统可靠性。
负载调整率提升50%，输出更稳定
相比H5227A/H5227H的负载调整率 <±1% ，Hi5000Q/H将负载调整率提升至 <±0.5% ，性能提升幅度达 50% 。在宽输入输出电压波动或负载剧烈变化时，输出电流更加稳定，LED亮度一致性更优，尤其适合多灯并联或对亮度一致性要求严苛的照明场景。
双封装选项，适配更多设计需求
Hi5000Q/H提供 QFN16_4X4和HTSSOP16双封装选项 ，而H5227A/H5227H仅提供HTSSOP-16单一封装。QFN封装体积更小、散热性能更优，适合紧凑型PCB设计；HTSSOP封装则便于手工焊接与原型验证。工程师可根据实际项目需求灵活选择。
完备的保护机制，提升系统鲁棒性
Hi5000Q/H集成多重保护功能：
-
软启动：LD端口外接电容即可灵活设置软启动时间，有效抑制开机浪涌电流，保护LED光源免受启动冲击损伤。
-
欠压保护（UVLO） ：通过UVLO引脚外部电阻分压设置输入欠压锁定阈值，防止输入电压过低时系统异常工作。
-
输出过压保护（OVP） ：通过VFB引脚外部电阻分压设置输出过压保护点，防止输出电压过高损坏LED负载。
-
过温降电流保护：芯片温度过高时自动降低输出电流，而非粗暴关断，确保照明在极端工况下仍可持续工作。
-
短路保护：输出短路时自动关断，防止器件损坏。
技术特点：专为高端LED照明优化
-
宽输入电压范围6.5V~75V：覆盖12V/24V/36V/48V等主流照明总线及高压户外照明场景。
-
固定工作频率130kHz：兼顾转换效率与EMI设计可预期性。
-
支持调光频率超过32kHz：满足高频PWM调光需求，进一步规避可闻噪声。
-
调光辉度65536级：PWM分辨率高达16-bit（65536级），亮度调节极致细腻。
-
调光深度0.01%：极低辉度下仍保持稳定输出。
-
最高效率>95%：全负载范围内保持优异效率表现。
-
DIM、PWM、LD、UVLO管脚内置上拉，VFB管脚内置下拉：不使用的引脚可悬空，简化PCB布局。
-
宽工作温度范围-40℃~+125℃：满足户外照明及工业级严苛环境要求。
Hi5000Q/H具备6.5V~75V宽压输入、降压/升压/升降压拓扑全能、三重调光模式（100:1 / 10000:1 / 10:1 ）、负载调整率 <±0.5% 及全面保护机制等综合优势，广泛适用于以下领域：
-
0~10V调光系统：作为0~10V模拟调光接口的后级恒流驱动，为各类商用照明灯具提供平滑无频闪的调光体验。
-
DALI调光系统：配合DALI数字调光控制器，实现数字化智能照明控制。
-
智能照明：为智能家居、智慧城市照明提供高精度恒流驱动，适配各类智能控制协议。
-
户外照明：宽输入电压范围适应户外太阳能路灯、景观亮化、隧道照明等供电电压波动较大的场景。
-
医疗照明：全程无频闪特性与超高调光比（10000:1）完美适配手术无影灯、口腔灯、检查灯等医疗照明场景。
-
摄影灯/补光灯照明：0.01%深度调光与65536级辉度控制，满足专业摄影对光品质的极致要求。
智芯半导体Hi5000Q/H以6.5V~75V宽输入范围、降压/升压/升降压拓扑全能、100:1 PWM转模拟调光/10000:1混合调光/10:1模拟调光三重调光模式、内置80V LDO供电及QFN16_4X4/HTSSOP16双封装选项，成为高端LED恒流驱动领域的全能之选。
与惠海H5227A/H5227H相比，Hi5000Q/H在核心参数完全对等 的基础上，实现了 负载调整率提升50%（<±0.5% vs <±1%） 和 多一种QFN小型封装选项 的双重超越，是真正意义上的零性能妥协、关键指标提升 的国产升级方案。其专利恒流算法实现的**≤±3%恒流精度** 、全程无频闪 调光特性、0.01%调光深度 与65536级辉度控制，以及完备的软启动/欠压/过压/过温/短路保护机制，在0~10V调光、DALI调光、智能照明、户外照明及医疗照明等场景中表现卓越。对于希望以一颗芯片覆盖多种拓扑、实现深度无频闪调光并保障系统可靠性的照明设计团队，Hi5000Q/H无疑是替代惠海H5227A/H5227H的理想高性价比国产之选。
