一、产品基础信息
- 产品定位 ：北京士模微电子推出的低噪声精密运算放大器 ，主打低失调、低温漂、高抑制比、低噪声，兼顾高速动态性能，适用于精密信号处理和高速数据采集场景。
- 文档与封装 ：2025 年 3 月 28 日初版发布，采用SOP8 表贴窄体封装（尺寸 4.9mm×3.9mm），仅 1 个订购型号，无后续版本更新。
- 温度范围 ：工作温度 - 55℃~125℃（宽温工业级），存储 / 结温均为 - 65℃~150℃，满足严苛工业环境要求。
二、绝对最大额定值（关键极限参数）
表格
| 参数 | 额定值 | 单位 |
|---|---|---|
| 电源电压 | +22 | V |
| 输入电压 | +22 | V |
| 差分输入电压 | ±0.5 | V |
| 工作温度 | -55~125 | ℃ |
| 存储 / 结温 | -65~150 | ℃ |
三、核心电气规格（默认测试条件：VS=±15V、℃，加粗为关键值）
1. 输入特征（精密核心指标）
表格
| 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 失调电压 | 25℃ | - | 10 | 40 | μV |
| 失调电压 | -55℃~125℃ | - | 20 | 70 | μV |
| 失调电压温漂 | -55℃~125℃ | - | - | 0.6 | μV/℃ |
| 输入偏置电流 | 25℃ | -4 | 3 | 10 | nA |
| 输入偏置电流 | -55℃~125℃ | -20 | - | 20 | nA |
| 输入失调电流 | 25℃ | - | 2 | 5 | nA |
| 共模输入阻抗 | - | - | 200 | - | GΩ |
| 差模输入阻抗 | - | 1.3 | 6 | - | MΩ |
| 共模输入电压范围 | 25℃ | ±14 | - | - | V |
| CMRR | VCM=±14V | 118 | 124 | - | dB |
2. 增益与抑制特性
表格
| 参数 | 测试条件 | 典型值 | 单位 |
|---|---|---|---|
| 开环大信号增益 | RL≥2kΩ、VO=±10V | 130 | dB |
| PSRR | VS=±4V ±18V | 135 | dB |
| 增益带宽积（GBW） | - | 10 | MHz |
| 压摆率（SR） | RL≥2kΩ | 2.8 | V/μs |
3. 输出特征
表格
| 参数 | 测试条件 | 典型值 | 单位 |
|---|---|---|---|
| 输出电压摆幅 | RL≥600Ω | ±14.5 | V |
| 输出电压摆幅 | RL≥2kΩ | ±14.8 | V |
| 开环输出阻抗 | 、 | 150 | Ω |
| 容性负载驱动能力 | - | 1500 | pF |
4. 噪声性能（核心低噪声指标）
表格
| 参数 | 测试条件 | 典型值 | 单位 |
|---|---|---|---|
| 电压噪声峰峰值 | 0.1Hz~10Hz | 0.1 | μVpp |
| 电压噪声密度 | 1kHz | 3 | nV/√Hz |
| 电流噪声密度 | 1kHz | 0.8 | pA/√Hz |
5. 功耗
表格
| 参数 | 典型值 | 单位 |
|---|---|---|
| 功耗 | 100 | mW |

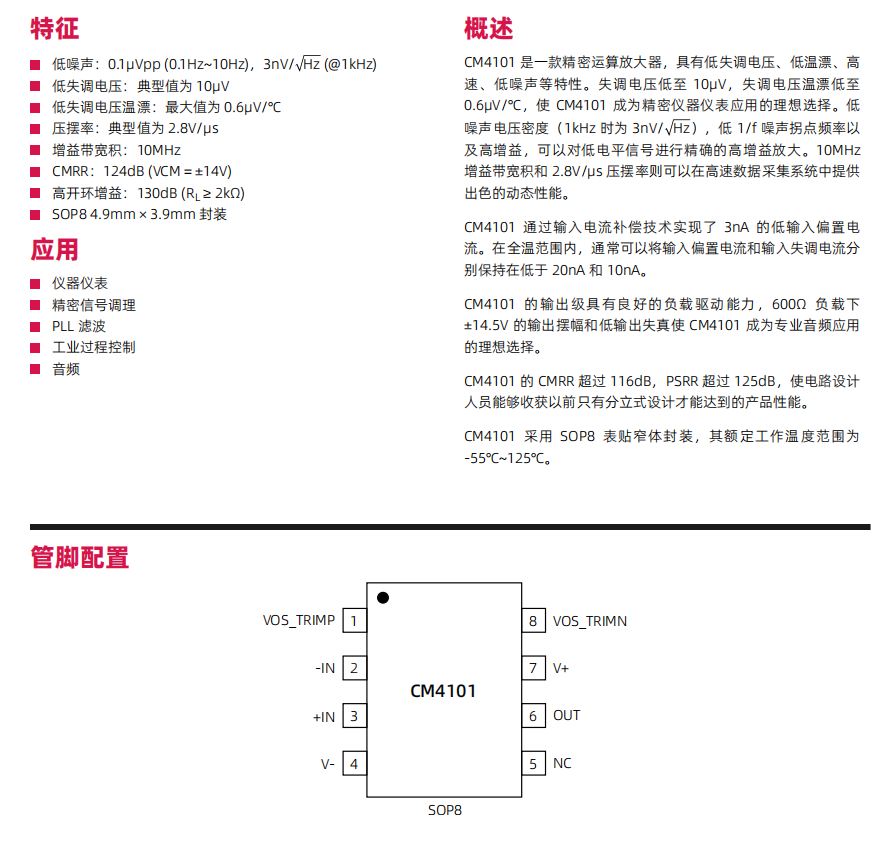

四、管脚配置（SOP8 封装，共 8 脚）
表格
| 管脚号 | 名称 | 功能 |
|---|---|---|
| 1 | VOS_TRIMN | 失调电压微调负端 |
| 2 | -IN | 反相输入端 |
| 3 | +IN | 同相输入端 |
| 4 | V- | 负电源端 |
| 5 | NC | 空脚 |
| 6 | OUT | 输出端 |
| 7 | V+ | 正电源端 |
| 8 | VOS_TRIMP | 失调电压微调正端 |
五、工作原理
- 稳定工作特性
- 芯片单位增益下保持稳定 ，可在负载电容高达 1500pF、输出摆幅 ±14.5V 条件下稳定工作；
- 输入端子热电电压会影响温漂，需保证两个输入端子接触点温度一致以实现最佳性能。
- 失调电压调整
- 出厂已完成失调校准，如需精细调整，可在VOS_TRIMN 与 VOS_TRIMP 间接 10kΩ 电位器，调整范围 **±7mV**，可将失调电压校准至 0V；
- 微调非零失调会引入额外温漂（约失调电压 / 322 μV/℃），如需小范围调整，可通过 "小电位器 + 固定电阻" 降低灵敏度（如调整 ±235μV 的专用网络）。
- 噪声特性
- 低噪声由输入级高静态电流偏置 实现，同时通过输入偏置补偿电路控制输入 / 失调电流在低水平（25℃时 3nA/2nA）；
- 总噪声计算公式：总噪声电压噪声电流噪声电阻噪声，源内阻较高时电流噪声会显著增大，丧失低噪声优势；
- 低频噪声（0.1Hz~10Hz）测量需满足：芯片预热≥5 分钟、屏蔽气流、避免周围突然运动。
- 单位增益缓冲器
- 当反馈电阻Rf≤100Ω且输入端接快速大信号脉冲（>1V），输出会出现馈通，由输入保护二极管和短路保护电路限制；
- 当Rf≥500Ω，输出级可满足电流需求（10V 时IL≤20mA），输出波形平滑；
- 当Rf>3kΩ，反馈电阻与芯片 6pF 输入电容形成极点，导致相位偏移，需在Rf旁并联小电容消除。
六、应用与订购信息
- 典型应用：仪器仪表、精密信号调理、PLL 滤波、工业过程控制、专业音频（低失真、大摆幅适配）；
- 订购型号 ：仅CM4101-SOPTA一款，覆盖全温范围 - 55℃~125℃；
- 封装与包装 ：SOP8 表贴窄体封装，卷装（Reel）供货 ，每卷4000pcs。
4. 关键问题
问题 1（性能特性类）：CM4101 的低噪声特性具体体现在哪些指标上，测量其低频噪声时需要注意哪些关键事项？
答案：CM4101 的低噪声核心指标为：①0.1Hz~10Hz 频段电压噪声峰峰值典型 0.1μVpp（最大 0.18μVpp） ；②1kHz 时电压噪声密度 3nV/√Hz、电流噪声密度 0.8pA/√Hz；③10Hz 时电压噪声密度 4.8nV/√Hz、电流噪声密度 1.5pA/√Hz。测量其 0.1Hz~10Hz 低频噪声的关键事项：①芯片必须预热至少五分钟；②芯片需屏蔽气流，最大限度减少热电偶效应；③避免芯片周围的突然运动，防止馈通导致噪声增加；④批量测量时建议测噪声电压密度（10Hz 电压噪声密度与该频段峰峰值噪声相关性良好）。
问题 2（硬件设计类）：如何对 CM4101 进行失调电压微调，微调时会带来哪些影响，小范围调整该如何设计电路？
答案：1. 基础微调方法：在芯片VOS_TRIMN（1 脚）和 VOS_TRIMP（8 脚）之间串联 10kΩ 电位器 ，可实现 **±7mV的失调电压调整，将失调电压校准至 0V 或目标值； 2. 微调的影响：将失调电压微调为非零值时，会引入 额外的失调温漂 **，计算公式为额外温漂≈失调电压 / 322 μV/℃（如微调至 100μV，额外温漂 0.31μV/℃）；3. 小范围调整电路：通过 **"小阻值电位器 + 对称固定电阻"** 组成专用网络降低调整灵敏度，例如采用 900Ω 电位器配合两个 4.7kΩ 固定电阻，可将调整范围限制在 ±235μV。
问题 3（应用设计类）：在设计 CM4101 的单位增益缓冲器时，反馈电阻Rf的取值对芯片工作有哪些影响，不同取值范围该如何优化电路设计？
答案：反馈电阻Rf的取值直接影响单位增益缓冲器的输出特性和稳定性，不同取值范围的设计要点如下：
- Rf≤100Ω：输入端接快速大信号脉冲（>1V）时，输出会出现馈通现象，由输入保护二极管和短路保护电路限制电流，无额外优化方式，不建议此取值；
- Rf≥500Ω：输出级可满足电流需求（10V 时负载电流≤20mA），输出波形平滑过渡，为推荐取值范围，无需额外优化；
- Rf>3kΩ：反馈电阻与芯片 6pF 的输入电容形成 RC 极点，导致额外相位偏移、相位裕度降低 ，需在Rf两端并联一个小电容，消除极点影响，保证电路稳定性。
