C# 基于OpenCv的视觉工作流-章36-骨架提取

C# 基于OpenCv的视觉工作流-章36-骨架提取

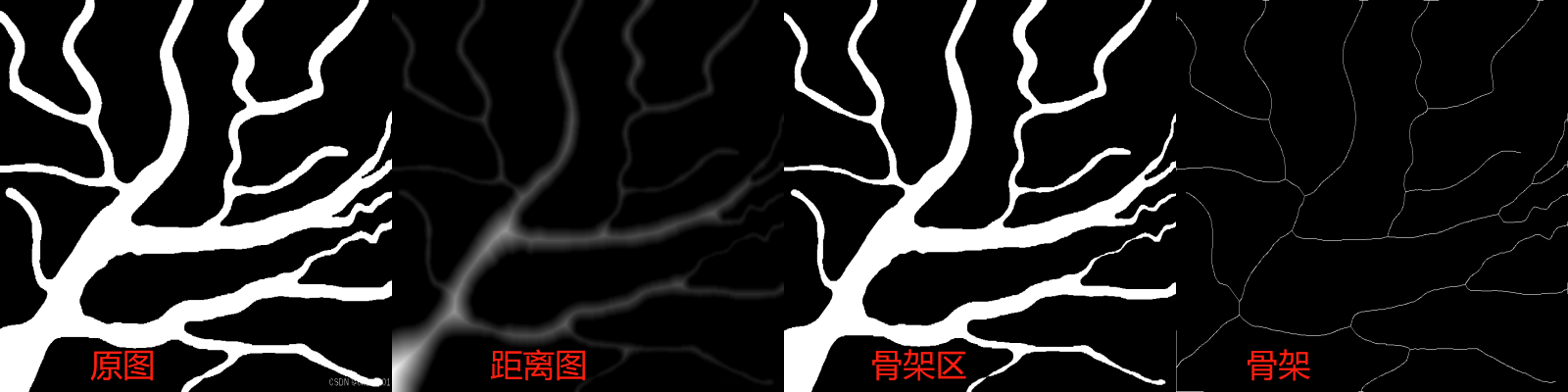

本章目标:
一、计算骨架距离;
二、获取骨架区域;
三、提取骨架;


一、 计算骨架距离

计算骨架距离用DistanceTransform算子,章27图像分割已介绍,不再详述。

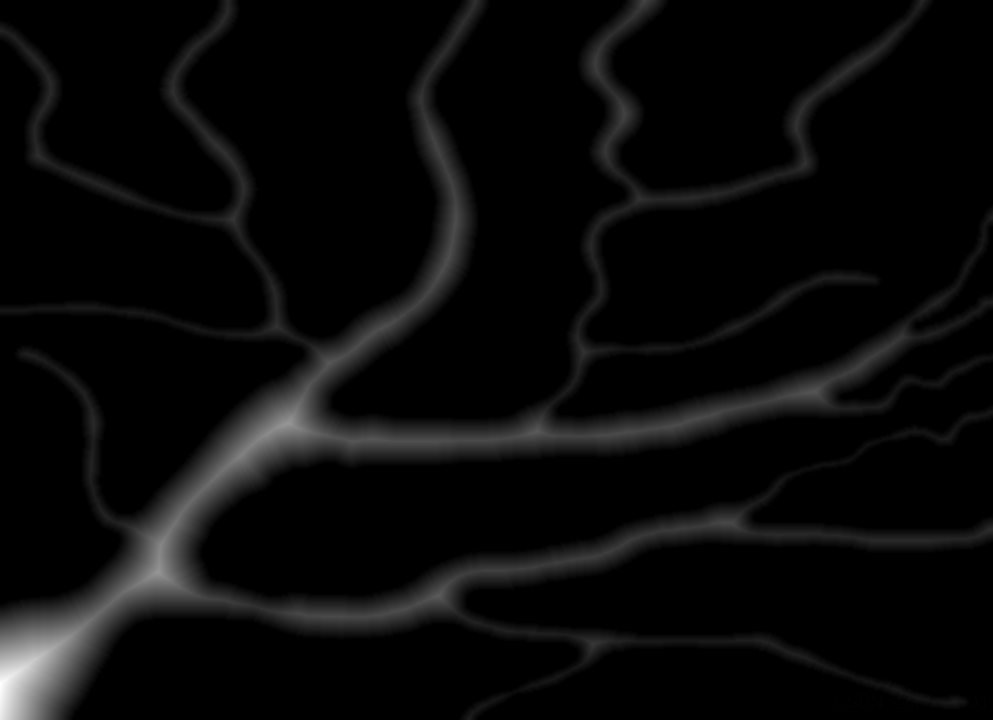

效果如下图


二、 获取骨架区域;

获取骨架区域通过Threshold算子(基础算子前文已介绍,不再详述),设置指定距离值取得,得到的区域相对原图较窄,更为精确;

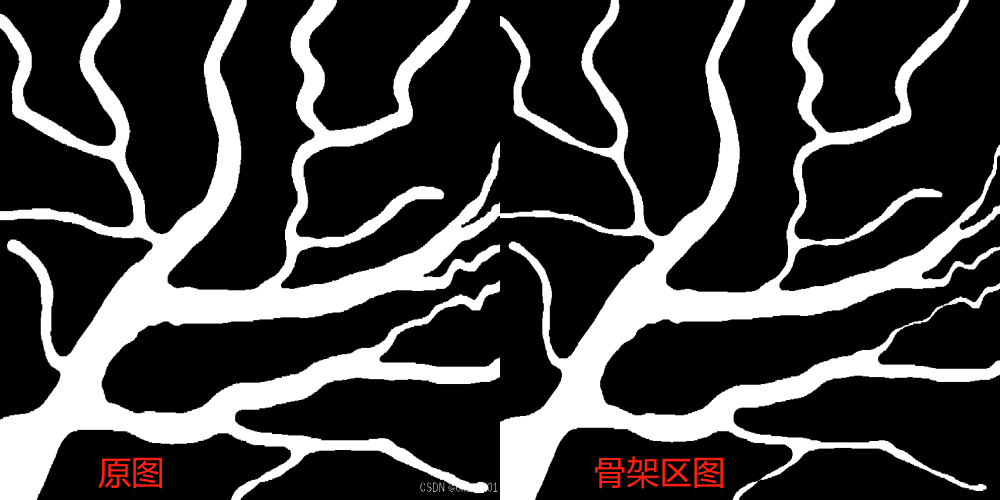

效果如下图

三、 提取骨架;

OpenCv 提取骨架可如下使用

Mat skeletonMat = new Mat();

CvXImgProc.Thinning(distBinary, skeletonMat, ThinningTypes.ZHANGSUEN);

其中:参数1,为输入图像;

参数2,为输出图像;

参数3,为细化类型;

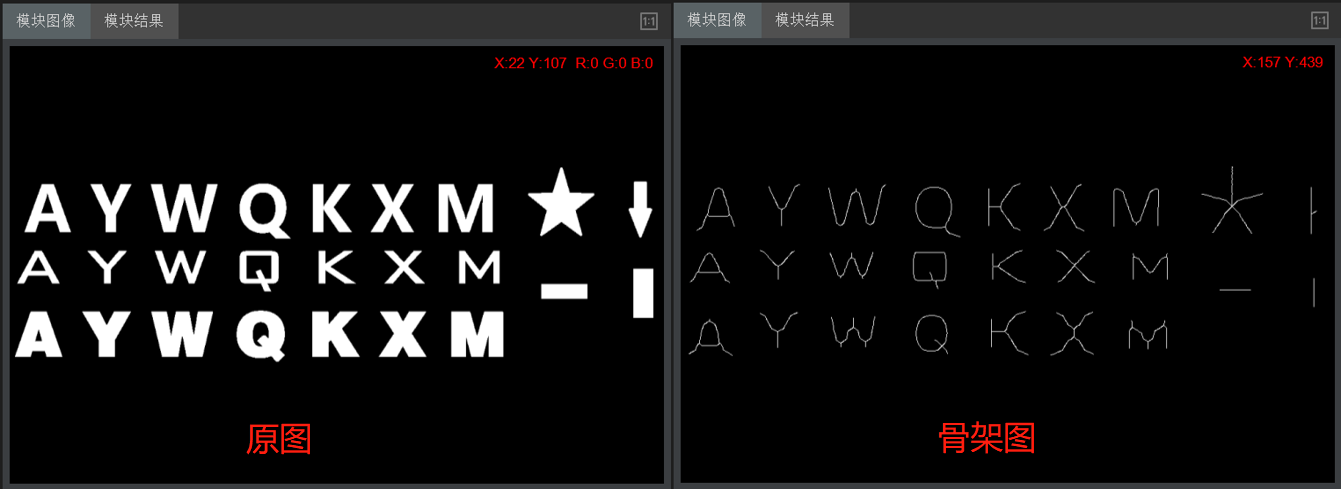

效果如下图

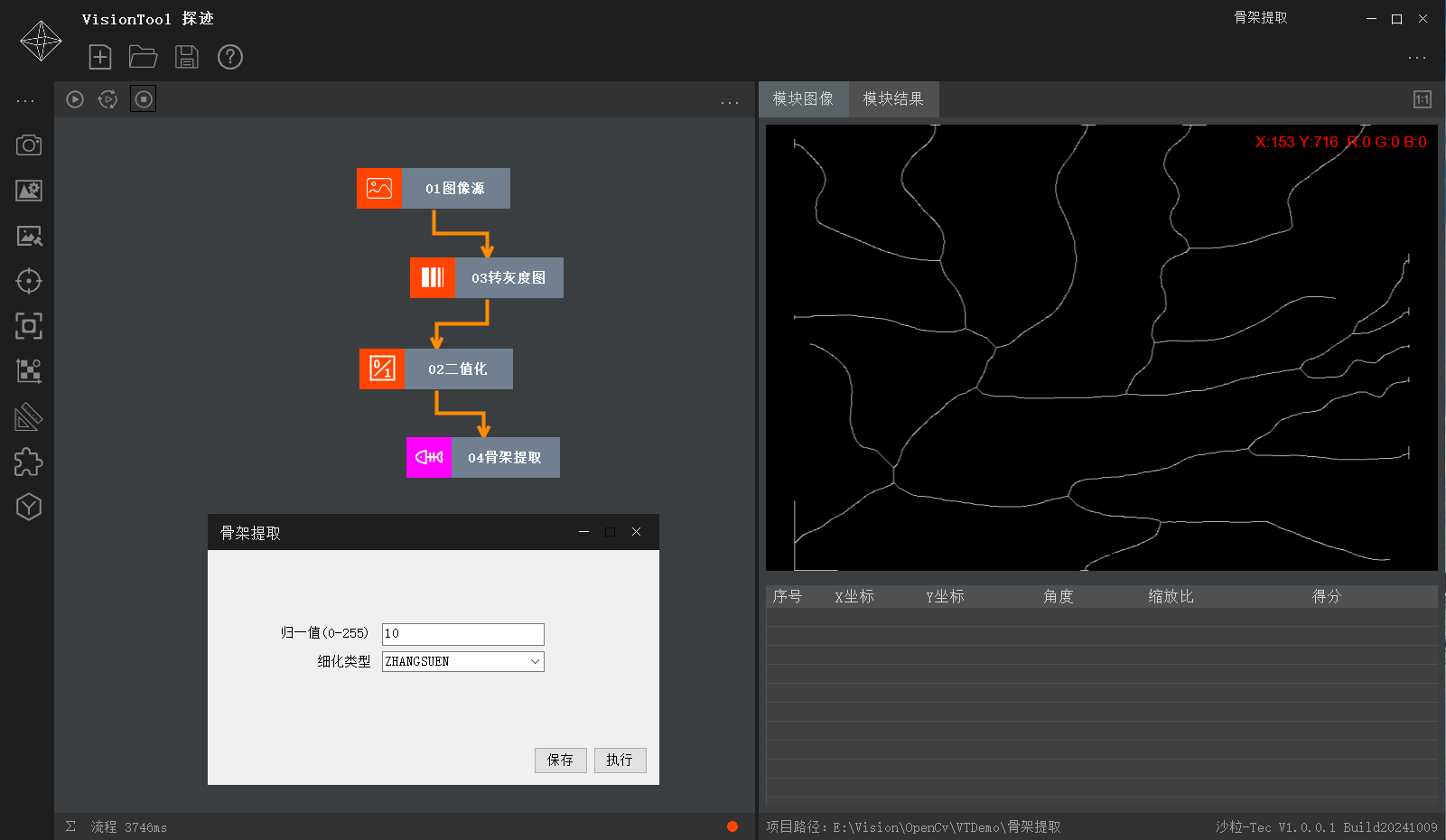

"VisionTool 探迹"免费视觉工具

下载地址:https://pan.baidu.com/s/11tktKOSnepLNIEqNbvnv6w?pwd=qv5i

"VisionTool Halcon"付费视觉工具

下载地址:https://pan.baidu.com/s/1v832KTonDYS6oNnWG2iZtQ?

对应系列文章"C# 基于Halcon的视觉工作流",欢迎前往阅读。

上述内容需要一定的技术功底,本章至此已结束,欢迎阅读下章,谢谢!
