Linux---ELF与库加载

一、外部库的使用及应用

我们使用的库，是我们自己写的，那我们能不能真正用一下别人的库？

答：当然可以。我们也可以使用外部库。

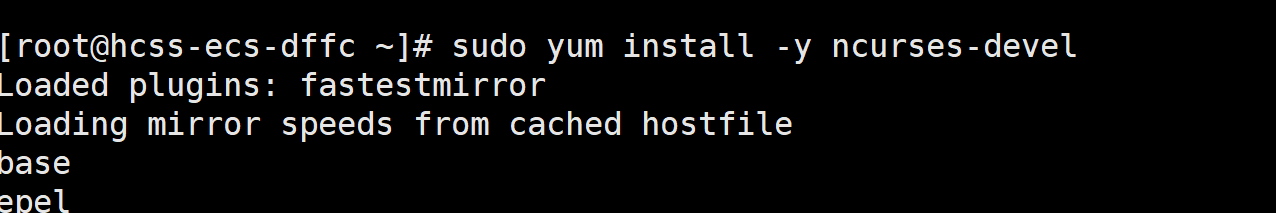

安装一个ncurses库

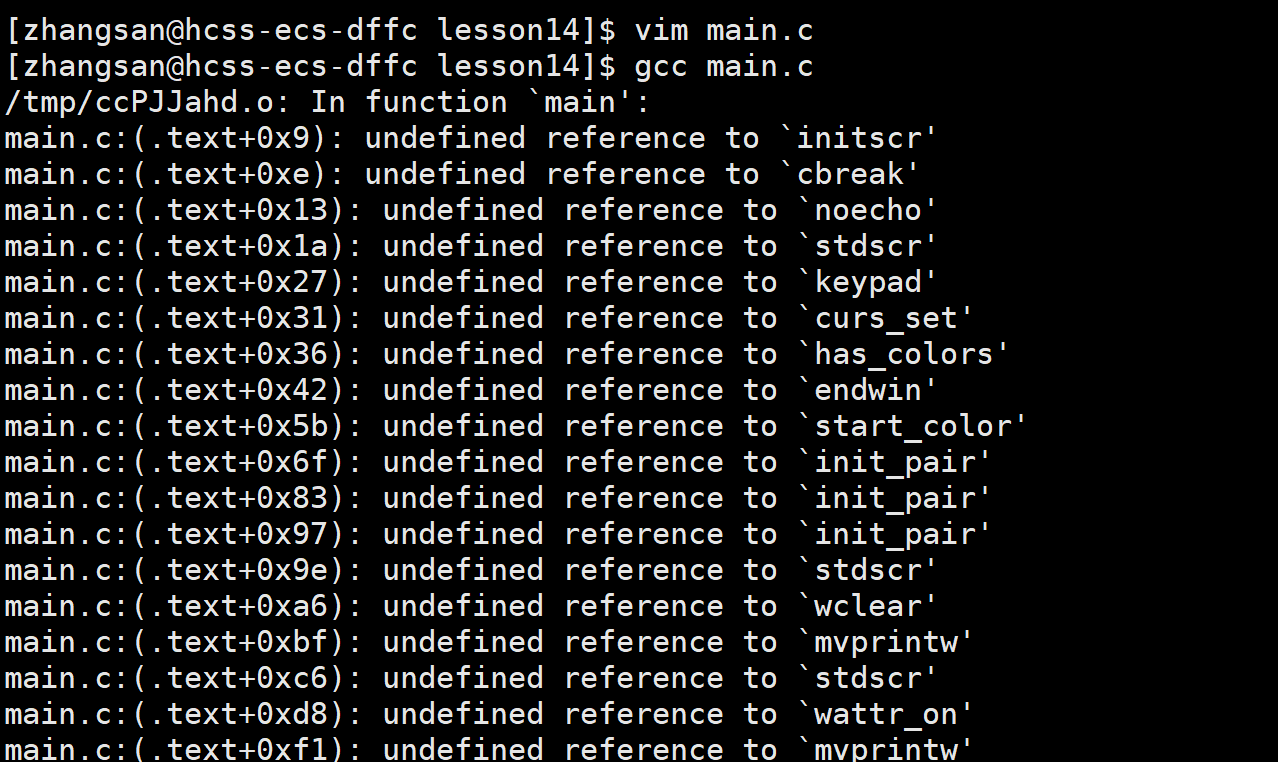

进行编译时，它会报错，不认识里面的代码，

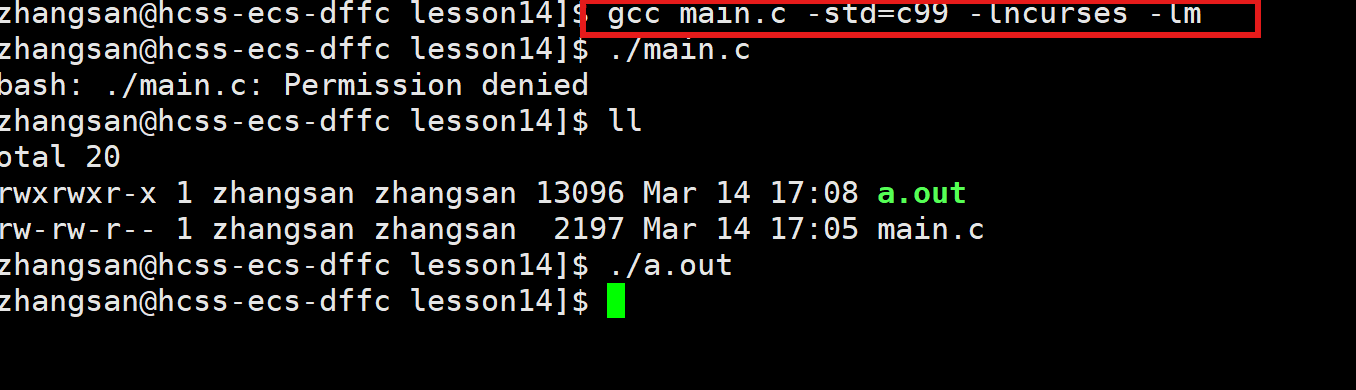

此时我们需要说明一下：

会形成如下的画面：

二、目标文件

目标文件，可重定位目标文件，.o文件，是源代码编译后，链接前的中间产物，它是二进制格式。

ELF的引入

可执行程序是一个二进制文件,但不是随意放在一起的，它有自己的结构和格式，他的格式就叫做ELF格式。

三、ELF是什么

1、ELF定义

ELF = Executable and Linkable Format ，中文叫 可执行与可链接格式。

Linux / Unix 系统里，可执行程序、库文件、目标文件的 "标准文件格式"。

Windows 里的可执行文件是 .exe， Linux 里的可执行文件就是 ELF

它不是命令，不是代码，而是文件类型。

在 Linux 里，下面这些全都是 ELF 格式：

1. 可执行程序（你直接运行的命令、工具）
2. 动态库 .so（shared object）
3. 静态库 .a
4. 目标文件 .o（编译后未链接的文件）
5. 内核镜像、驱动 也常用 ELF

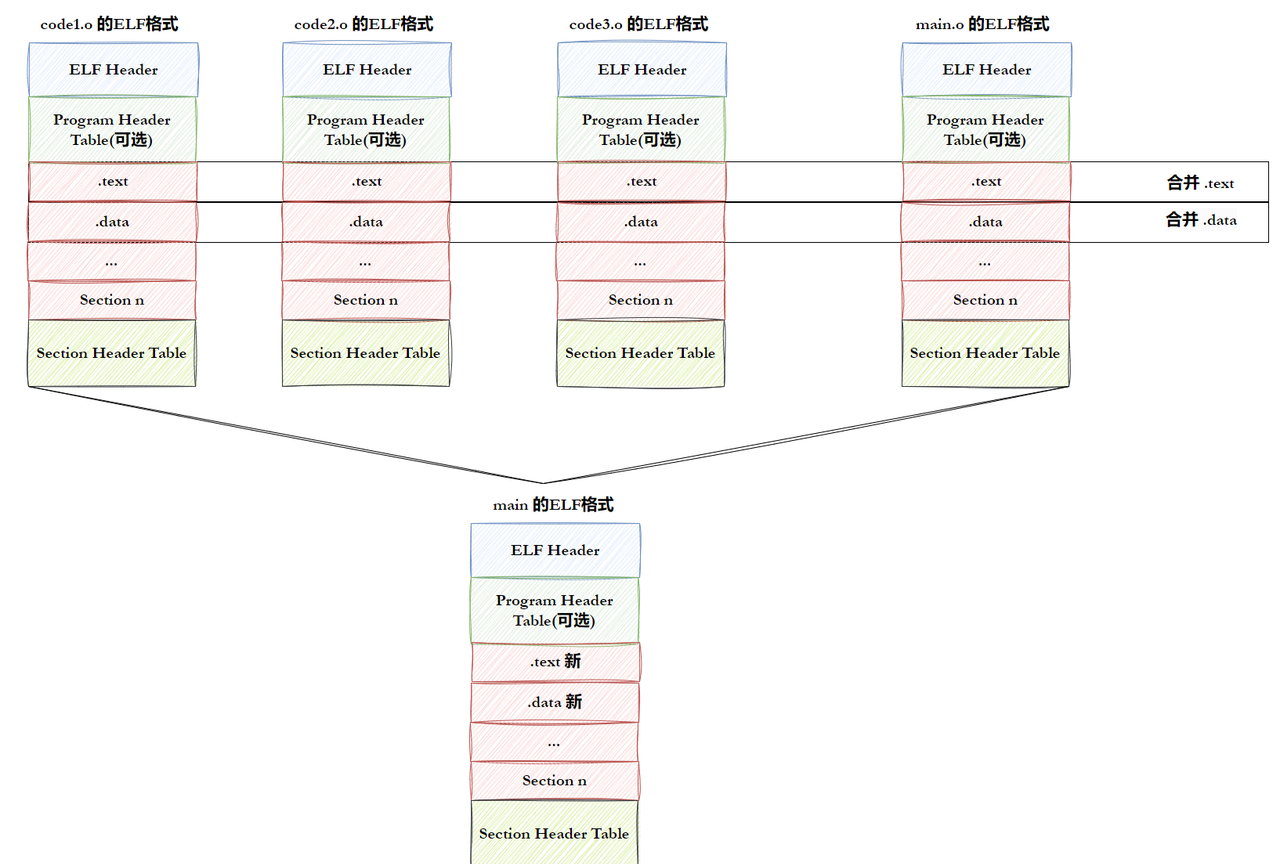

为什么.o 可以形成.so库文件，或者可执行程序？

因为.o ,.so,可执行程序都是遵循ELF格式的，结构高度一致，所以可以把格式中相同的部分进行合并，形成更大的ELF。

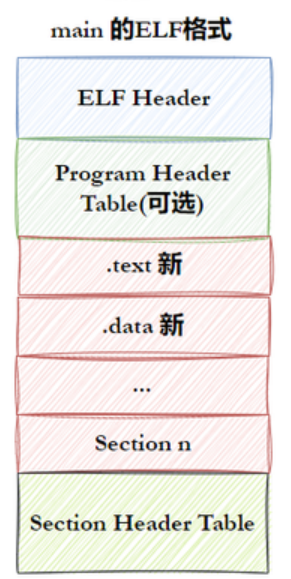

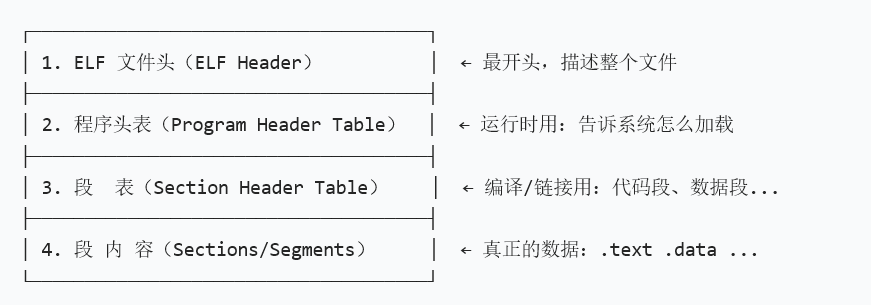

2、ELF结构

• **ELF 头部（ELF Header）**位于文件起始位置，描述整个 ELF 文件的基本属性，包括文件类型、目标架构、版本信息、程序入口地址、程序头部表偏移、节头部表偏移等，是解析 ELF 文件的基础。

• **程序头部表（Program Header Table）**用于程序加载执行阶段，描述各段（Segment）在文件与内存中的布局、大小、权限和对齐方式，操作系统依靠它将程序加载到内存并运行。

• **节头部表（Section Header Table）**用于编译、链接与调试，描述文件中所有节（Section）的元数据，包括节的名称、类型、位置、大小、标志等，链接器与调试器通过它定位各个节。

• **节（Sections）**ELF 文件的实际数据存储区域，包含代码、数据、符号、字符串等信息。常见节包括：.text（代码节）、.data（数据节）、.rodata（只读数据节）、.symtab（符号表节）、.strtab（字符串表节）。

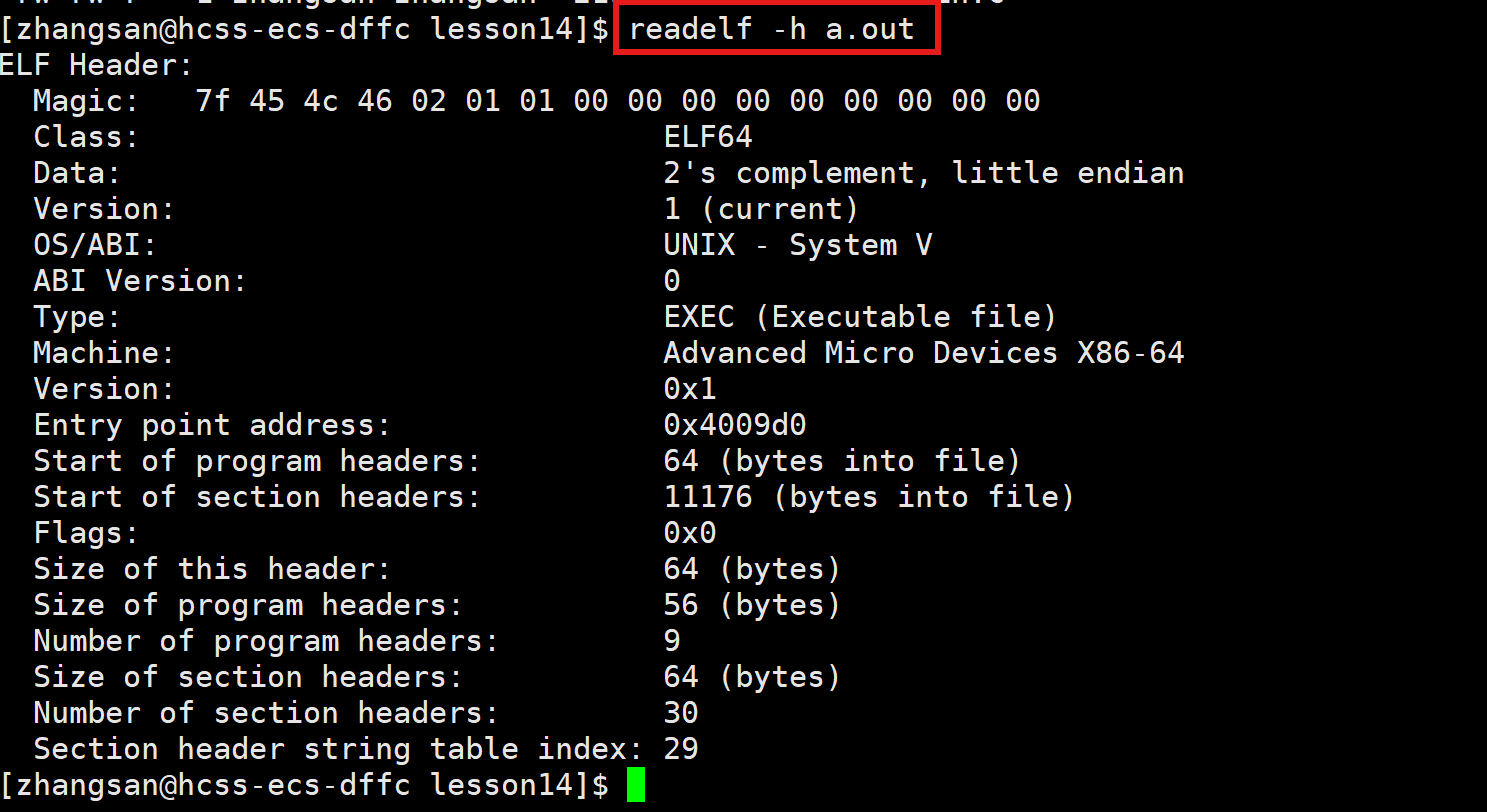

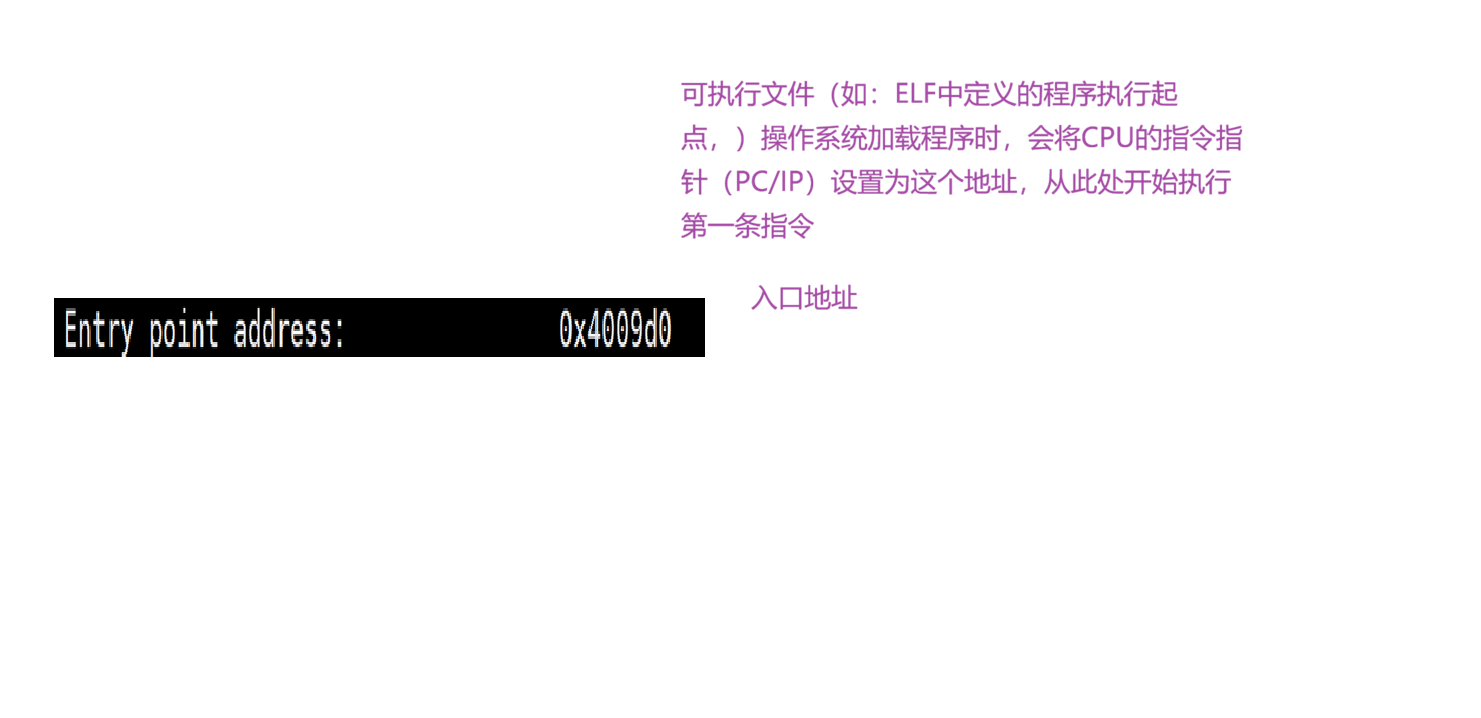

查看ELF Header

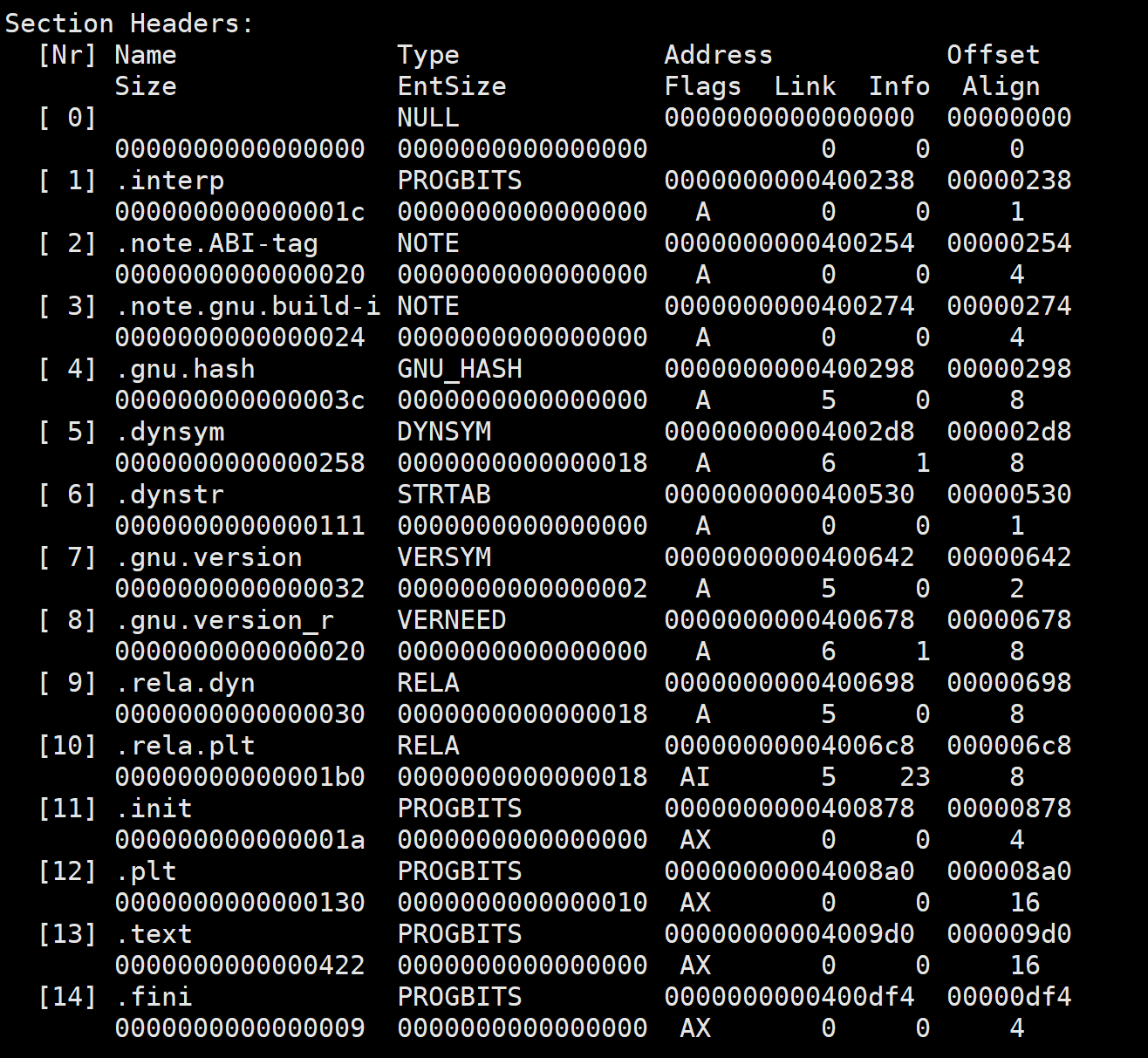

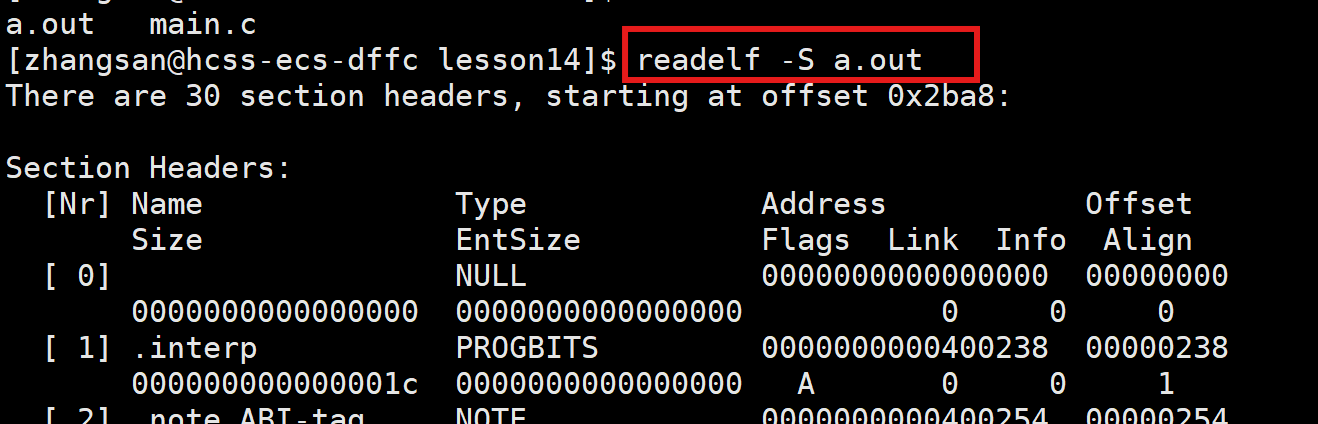

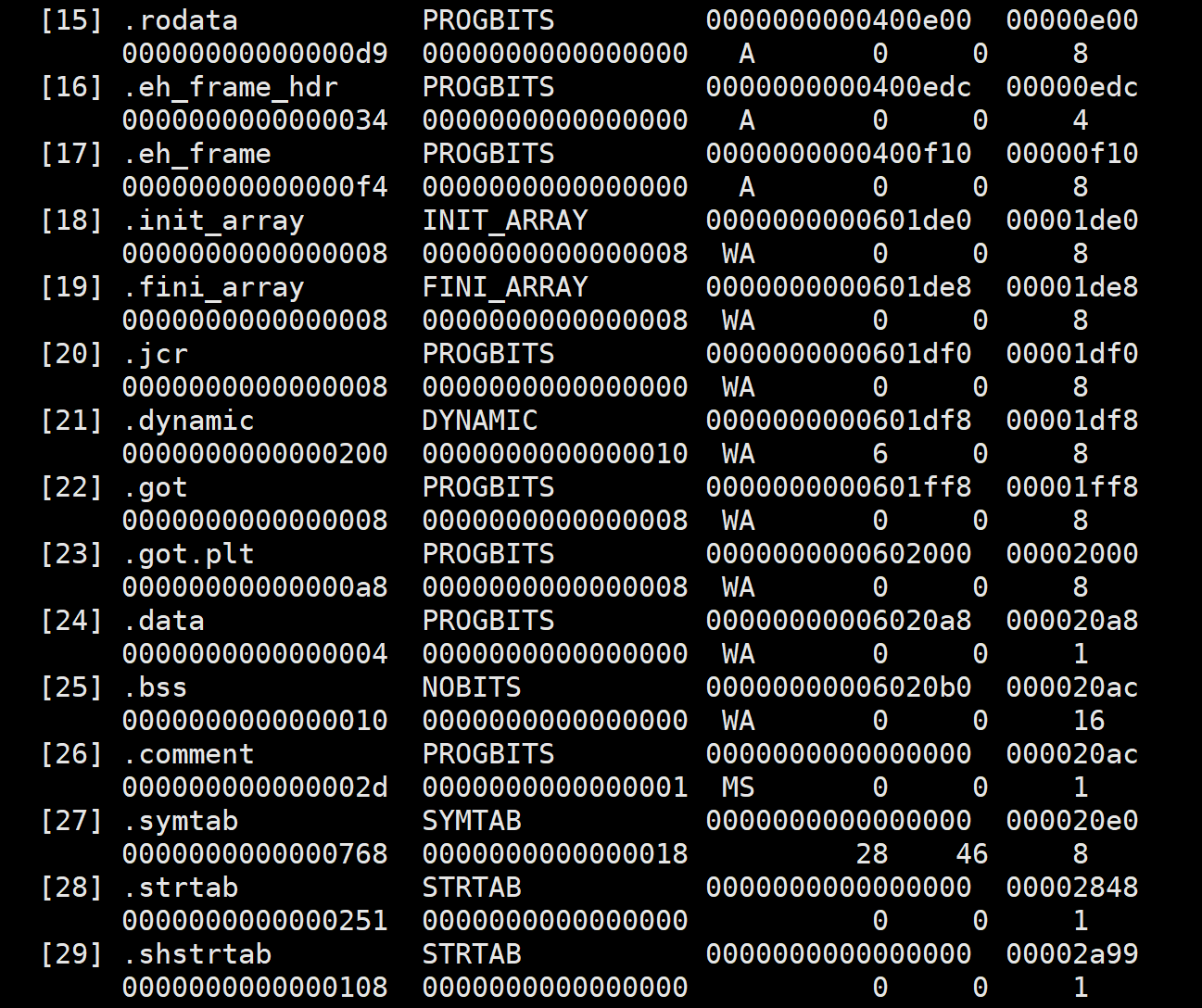

查看ELF Section Header Table

输入以下指令，查看

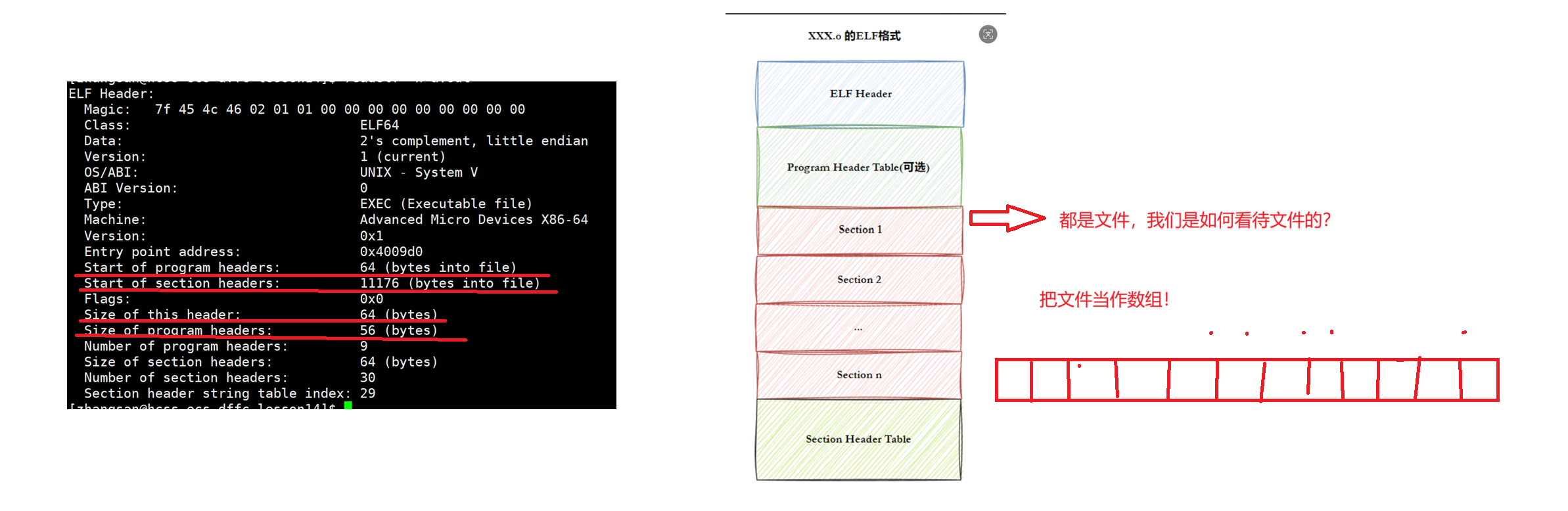

知道 ELF Header → 能找到 Section Header Table → 能知道每个 section 在文件里的偏移和大小 → 就能定位每个节的地址。

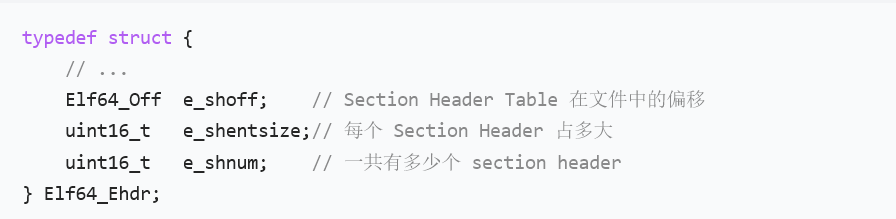

1. ELF Header 里关键的 3 个字段

• e_shoff：直接告诉你 Section Header Table 从文件第几个字节开始。
• e_shentsize：每个节头大小（固定）。
• e_shnum：有多少个节。

2. Section Header 里关键的 2 个字段

• sh_offset：这个 section 本身在文件里的地址（偏移）。
• sh_size：占多大。

完整链路

1. 读文件开头 → 得到 ELF Header
2. 从 e_shoff 找到 Section Header Table
3. 遍历每个 section header
4. 从每个 sh_offset + sh_size→ 直接定位该 section 在文件中的位置

3、节和段

ELF没有一个一个的段，ELF是存在一个一个的节的，不同的节，大小不一，权限可以有相同的，ELF是文件，内容4kb，OS读取磁盘文件的内容，4kb为单位导入到内存中；把多个具有相同权限的节，加载的时候，由加载器帮我们进行节合并为segment！！！

加载运行可执行程序时，要先观察Program Header Table，作用是告诉操作系统如何把文件内容映射到内存

4、可执行程序的加载

（1）创建一个进程，先创建内核进程相关的数据结构，再加载ELF格式的二进制文件

（2）程序没有被加载到内存，程序自己有没有地址？

答：程序也是有地址的。这些地址是虚拟地址 ，在编译链接阶段就已经被链接器分配并写入ELF文件的相关结构中，属于程序自身的属性，和是否被加载到内存中无关。

平坦模式对我们的可执行程序中的"每一行代码"都进行编址，原则上从0号地址开始；在32位系统下，0000...0000（32位） ----->1111...1111(32位）

虚拟地址空间：标准：

OS也遵守，编译器也遵守。

偏移量是：相对地址

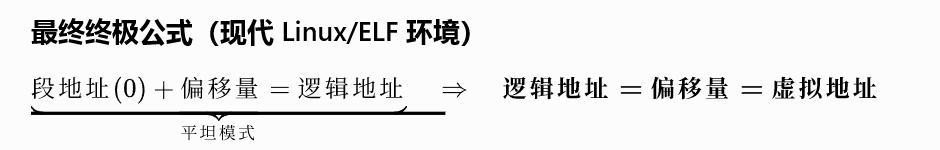

段地址+偏移量=逻辑地址

程序从磁盘加载到内存中，是有物理地址的，没有加载，就没有物理地址，但是还是有虚拟地址的。

程序加载后，虚拟地址会被映射到物理地址，但程序本身"看到的"依然是虚拟地址，物理地址对进程是透明的。

虚拟地址空间：不仅要让OS参与，编译器也要参与这个过程。

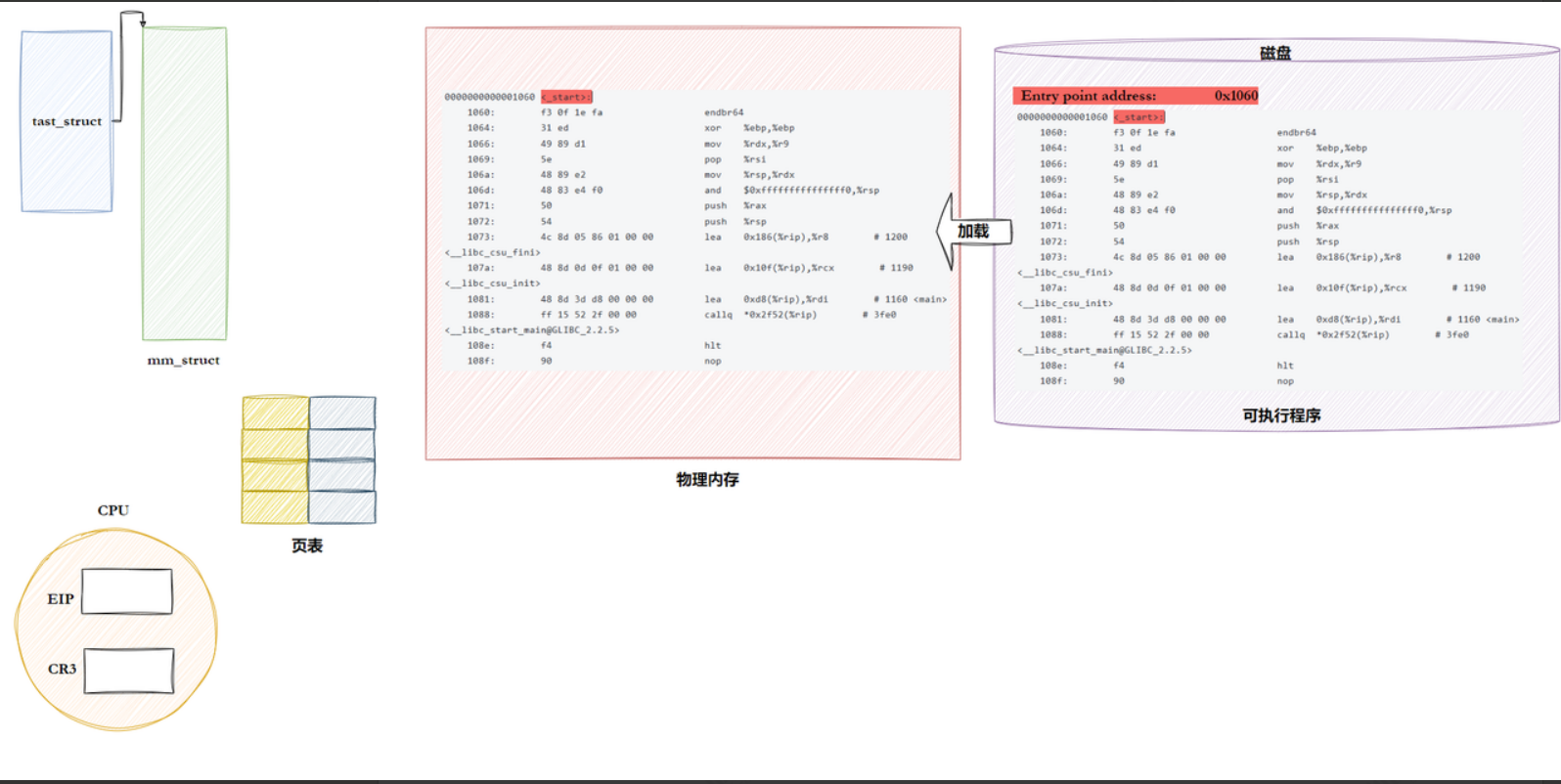

可执行程序加载与地址转换流程

1、程序加载阶段（磁盘到内存）

虚拟地址早已存在：ELF文件中就包含了代码数据的虚拟地址，这是编译链接时就确定的

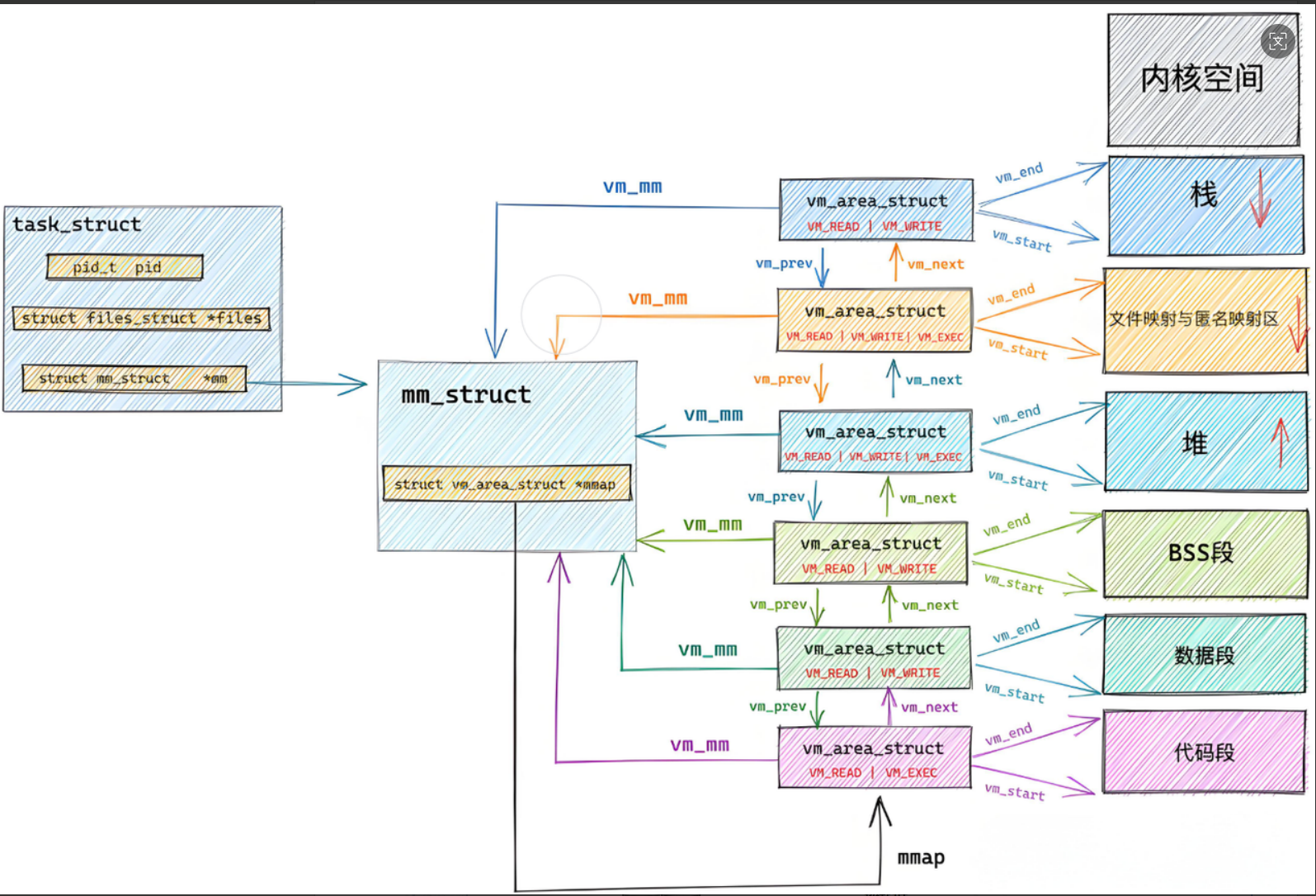

物理地址由操作系统分配：加载时，内核为进程创建task_struct（进程描述符），和mm_struct（内存描述符），并通过页表将虚拟地址映射到物理内存地址

程序头表（Program Headers）：加载器依据它将ELF段映射到虚拟地址空间，确定各段的权限和加载位置。

2、cpu执行阶段（虚拟地址->物理地址）

cpu视角： CPU只看到虚拟地址（比如EIP寄存器里的0x100a），完全不知道物理地址**。**

地址转换核心：

1、CR3寄存器指向当前进程的页表基地址。

2、MMU（内存管理单元）通过页表，将虚拟地址翻译成物理地址。

3、最终访问物理内存中的指令/数据。

• CR3 = 页表的 "入口地址"

• MMU = 拿着 CR3 去查表的硬件

• CR3 是地图的第一页在哪

• MMU 是拿着地图找路的硬件

可以理解为：

先记住两个身份

1. CR3：只是一个 "地址" 它里面存的是：页表放在内存的哪个位置 → 你可以理解成：页表的门牌号

2. MMU：是硬件干活的小弟 它不会写 CR3，它只做一件事：

   拿着虚拟地址，去查 CR3 指向的页表，算出物理地址。
