仅提供创新说明，不提供细节
文章目录
PointNet++
VoxelNet

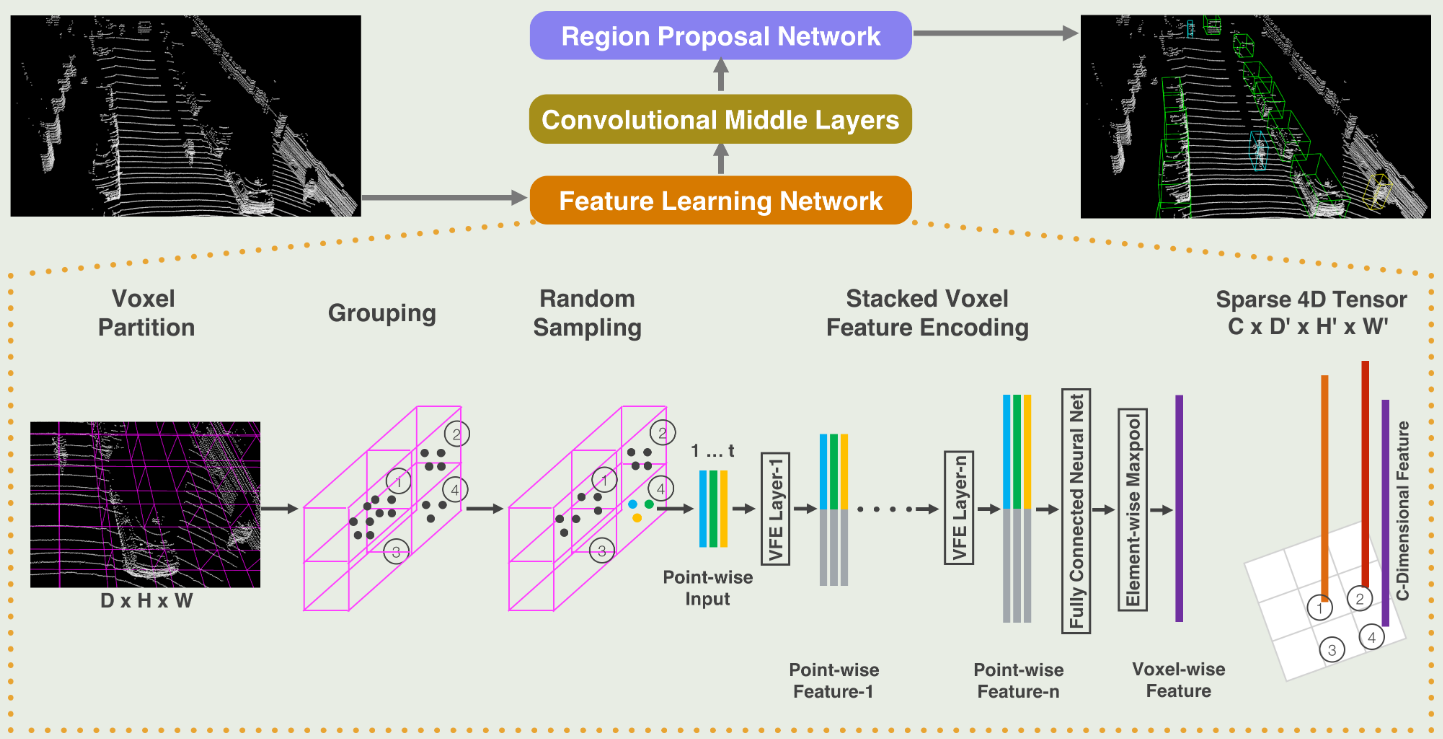

VoxelNet 由三个模块组成：
- Feature Learning Network：将点云划分为 voxel（体素），再提取特征；
- Convolution Middle Layers：进行 3D 卷积，提取三维特征；
- Region Proposal Network：分类并预测边界框。
Feature Learning Network
- Voxel Partition：
根据点云划分 Voxel（空间网格状）。 - Grouping：
将点云空间中的点划分到其位置对应的 Voxel 中，进行分组。(voxel 中没有点即为空) - Random Samplling：
对于每个 Voxel，若所含点数大于 T，则随机采样 T 个。- 节约开销。
- 降低各voxel之间点个数的不平衡。(点过于密集易导致网络计算结果有偏差)

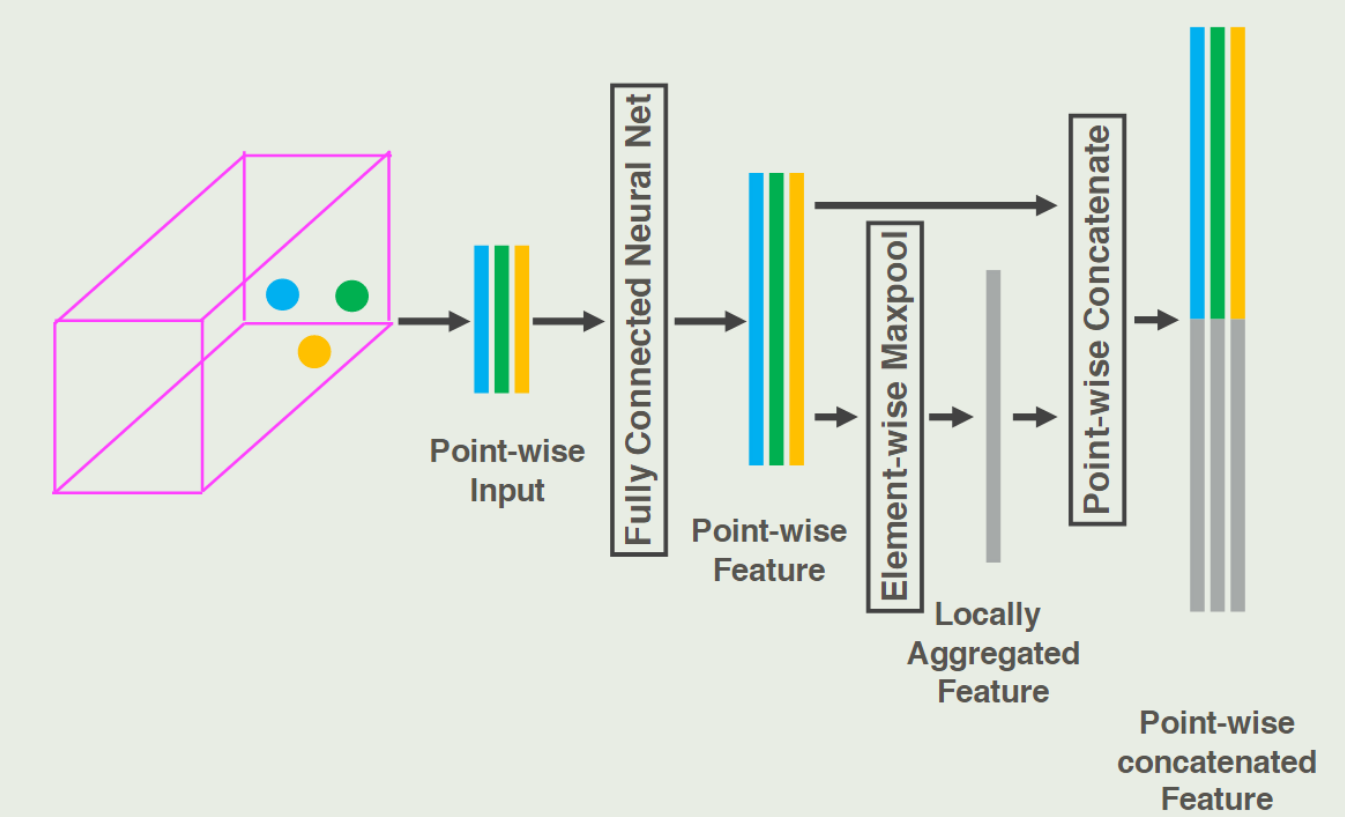

- Stacked Voxel Feature Encoding：
对体素特征编码，先逐点计算，再逐元素计算，最后跳跃连接 c o n c a t ( ⋅ ) concat(·) concat(⋅)。
Convolution Middle Layers
卷积中间层，标准的 3D 卷积操作：

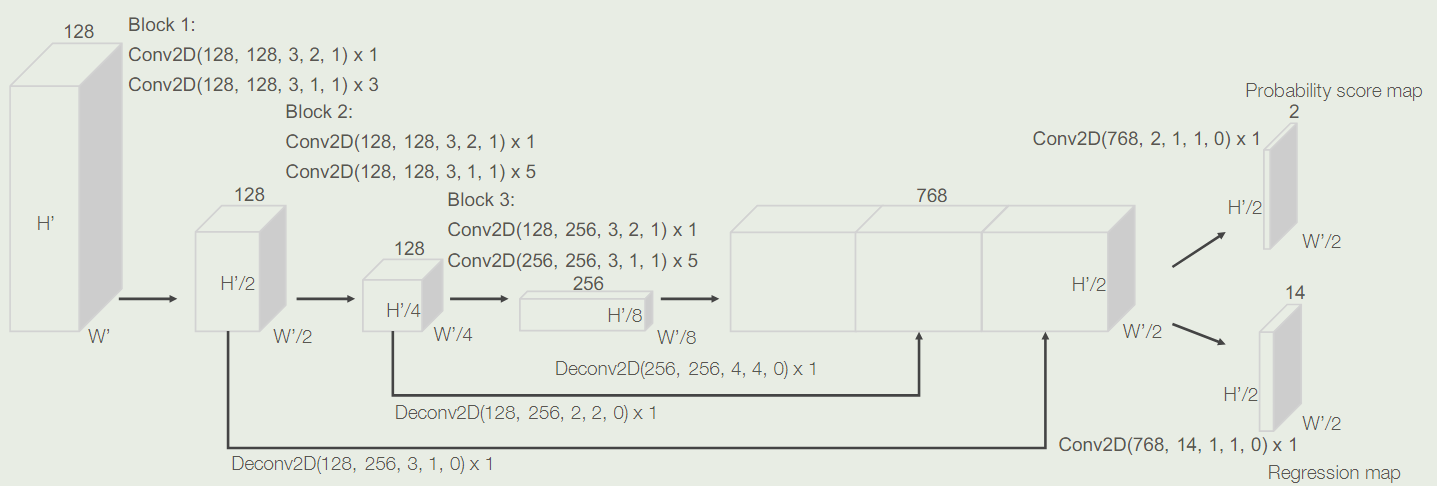

Conv3D() -> BN() -> ReLU()Region Proposal Network
预测目标：
- 概率评分图（Probability Score Map ）
- 回归图（Regression Map）
Loss
L = α 1 N p o s ∑ i L c l s ( p i p o s , 1 ) + β 1 N n e g ∑ j L c l s ( p j n e g , 0 ) + 1 N p o s ∑ i L r e g ( u i , u i ∗ ) L = \alpha \frac{1}{N_{pos}} \sum_i L_{cls}(p_i^{pos}, 1) + \beta \frac{1}{N_{neg}} \sum_j L_{cls}(p_j^{neg}, 0) + \frac{1}{N_{pos}} \sum_i L_{reg}(\mathbf{u}_i, \mathbf{u}_i^{*}) L=αNpos1i∑Lcls(pipos,1)+βNneg1j∑Lcls(pjneg,0)+Npos1i∑Lreg(ui,ui∗)
其中回归损失 如下：
每个预测结果对应一个 3D 框，其格式为： ( x c a , y c a , z c a , l a , w a , h a , θ a ) (x_c^a, y_c^a, z_c^a, l^a, w^a, h^a, \theta^a) (xca,yca,zca,la,wa,ha,θa)
真值为： ( x c g , y c g , z c g , l g , w g , h g , θ g ) (x_c^g, y_c^g, z_c^g, l^g, w^g, h^g, \theta^g) (xcg,ycg,zcg,lg,wg,hg,θg) ，其中
- ( x c g , y c g , z c g ) (x_c^g, y_c^g, z_c^g) (xcg,ycg,zcg) 表示标注框中心的坐标，
- ( l g , w g , h g ) (l^g, w^g, h^g) (lg,wg,hg) 表示标注框的长、宽、高，
- θ g \theta^g θg 表示偏航角（Yaw）。
则回归的目标为以下七个量：
Δ x = x c g − x c a d a , Δ y = y c g − y c a d a , Δ z = z c g − z c a h a \Delta x = \frac{x_c^g - x_c^a}{d^a}, \quad \Delta y = \frac{y_c^g - y_c^a}{d^a}, \quad \Delta z = \frac{z_c^g - z_c^a}{h^a} Δx=daxcg−xca,Δy=daycg−yca,Δz=hazcg−zca
Δ l = log l g l a , Δ w = log w g w a , Δ h = log h g h a , Δ θ = θ g − θ a \Delta l = \log \frac{l^g}{l^a}, \quad \Delta w = \log \frac{w^g}{w^a}, \quad \Delta h = \log \frac{h^g}{h^a}, \quad \Delta \theta = \theta^g - \theta^a Δl=loglalg,Δw=logwawg,Δh=loghahg,Δθ=θg−θa
其中：
d a = ( l a ) 2 + ( w a ) 2 d^a = \sqrt{(l^a)^2 + (w^a)^2} da=(la)2+(wa)2
参考链接（详解）
无人驾驶汽车系统入门（二十八）------基于VoxelNet的激光雷达点云车辆检测及ROS实现
SECOND
SECOND 主要是针对 VoxelNet 的改进：
- 引入稀疏 3D 卷积，替换 普通 3D 卷积；
- 针对 VoxelNet 中3D检测框：相反方向的预测会导致 角度损失 过大。
额外改进：
- 数据增强：采用数据库采样的操作；
- 针对正负样本不均衡，采用 Focal Loss。

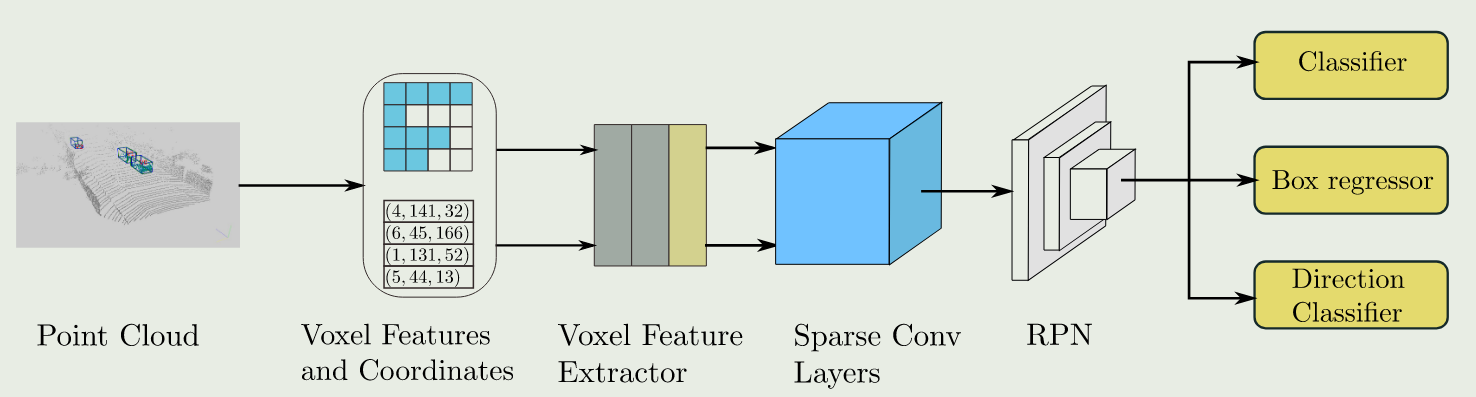

架构图

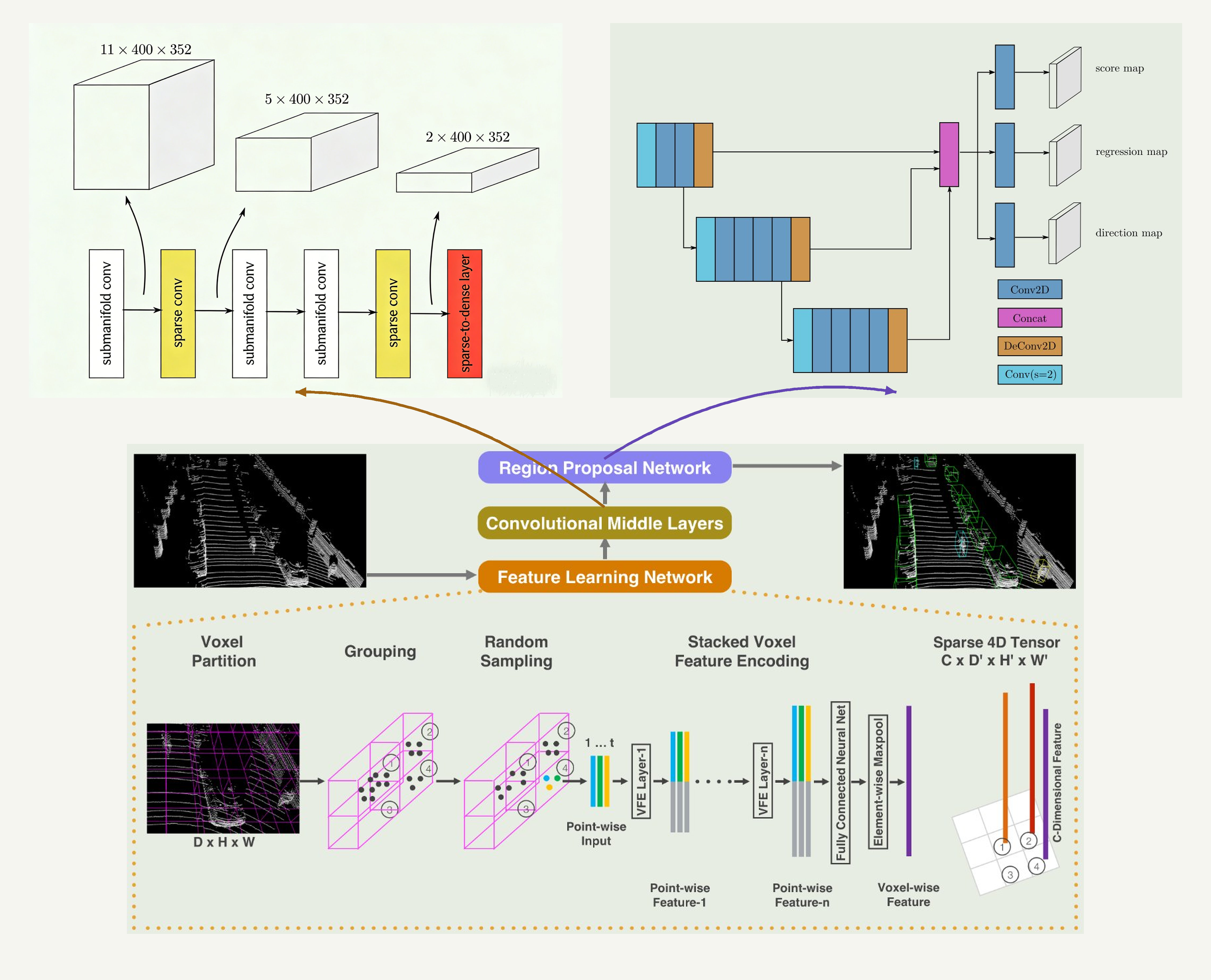

对比 VoxelNet 架构图 ：
-
引入稀疏卷积
稀疏卷积：
- 先在输入数据中找到 有效数据，并记录其位置索引；
- 再记录：与有效数据在 卷积核中的对应索引；
- 同时记录对应的 输出位置索引，形成输入--输出映射表（rulebook）；
- 卷积计算时，根据索引直接取出有效数据进行卷积，并按 rulebook 将结果写入输出矩阵。
稀疏卷积内容可参考:
-
方向回归

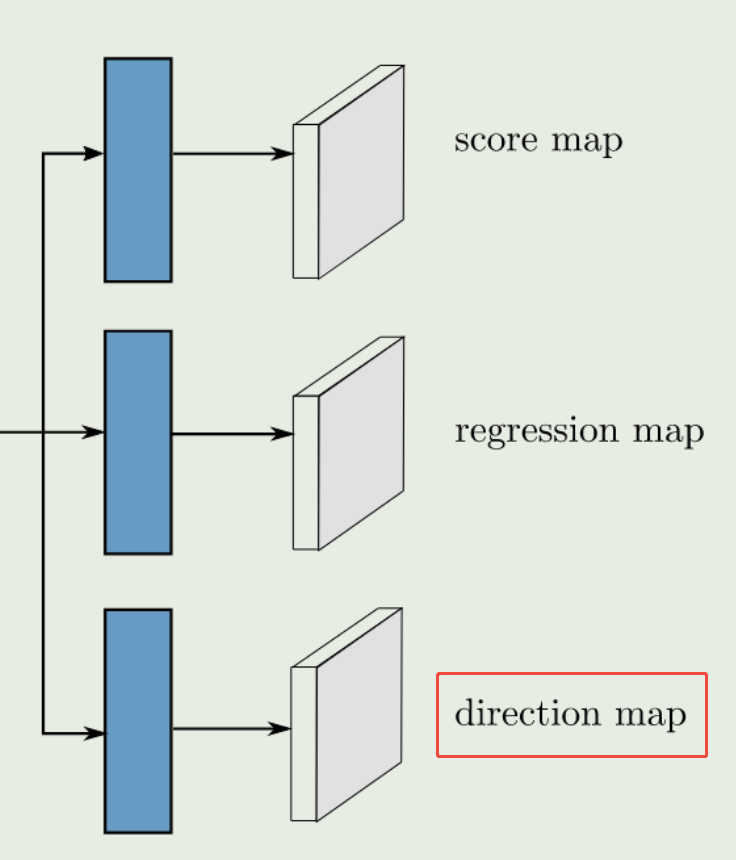

如图，作者在 Head 部分引入 direction map head，用于对物体方向 进行分类。
- why 引入 direction map 分支 ?
当一个 3D 检测框的预测方向恰好与真实方向相反的时候，此时 偏航角（Yaw）损失会很大，非常不利于模型收敛。 - 改进：
对于角度损失： L θ = SmoothL1 ( sin ( θ p − θ t ) ) L_{\theta} = \text{SmoothL1}(\sin(\theta_p - \theta_t)) Lθ=SmoothL1(sin(θp−θt))
当角度正好相反时（ ± π \pm π ±π）， sin ( ⋅ ) \sin(·) sin(⋅) 函数会将其抵消掉。 - 此时模型预测到导致目标方向不确定，可能正好相反。（虽然 Loss 问题解决了）
所以作者引入了 direction map 分支，用于对目标方向进行二分类（softmax loss）。
