【CMake】CMake工程构建全流程以及相关命令行工具的介绍

文章目录

前言
一、CMake的优势
二、使用CMake前的准备
- [1. CMake 安装](#1. CMake 安装)
- [2. VS Code CMake 插件安装](#2. VS Code CMake 插件安装)
[三、CMake 工程构建流程及相关命令行工具的介绍](#三、CMake 工程构建流程及相关命令行工具的介绍)
- [1. CMake 工程构建流程图](#1. CMake 工程构建流程图)
- [2. 编写工程代码](#2. 编写工程代码)
- [3. 生成构建系统](#3. 生成构建系统)
- [4. 编译链接](#4. 编译链接)
- [5. 测试](#5. 测试)
- [6. 本机安装](#6. 本机安装)
- [7. 打包](#7. 打包)
- [8. 补充部分命令行工具](#8. 补充部分命令行工具)
- - [8.1 脚本模式](#8.1 脚本模式)
  - [8.2 调用外部命令](#8.2 调用外部命令)
  - [8.3 查看帮助](#8.3 查看帮助)

前言

该博客中，cmake命令执行环境为:
编辑环境：VS Code
编译环境：VS Code Remote SSH模式 + Ubuntu 24.04
CMake 官方源代码下载地址：https://cmake.org/download/
CMake 官方英文档地址：https://cmake.org/cmake/help/latest/index.html

一、CMake的优势

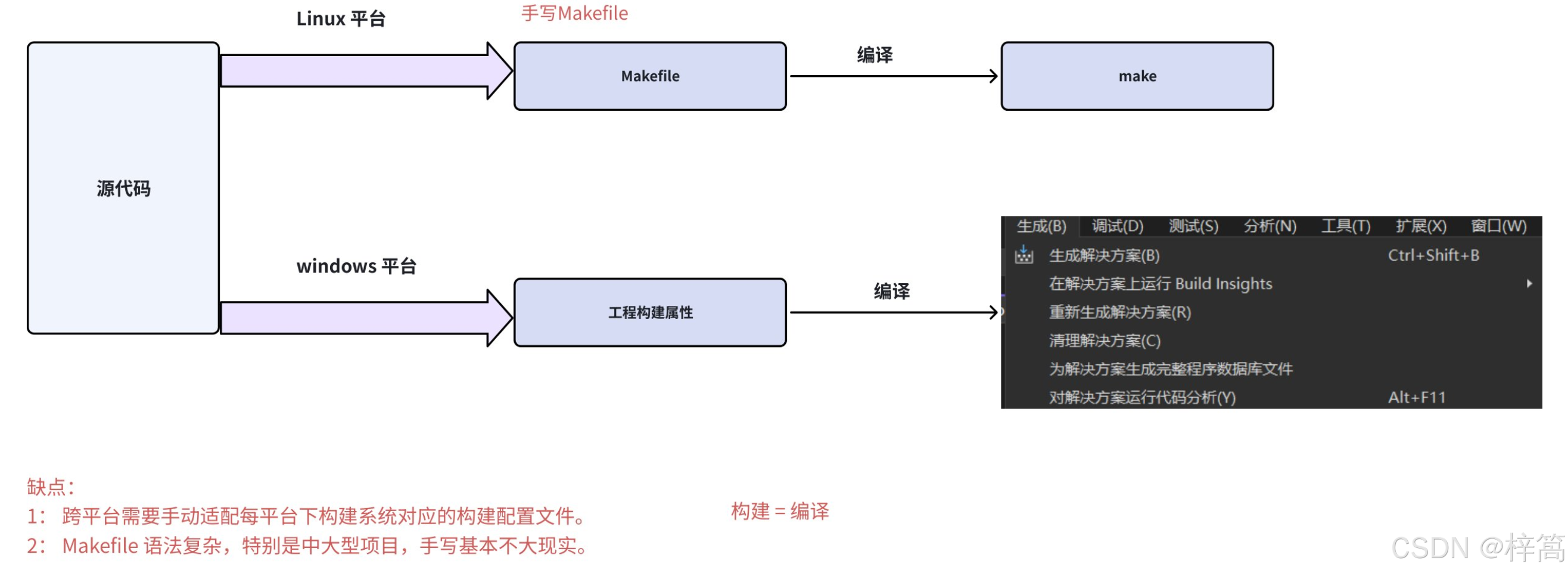

（1）传统方式：

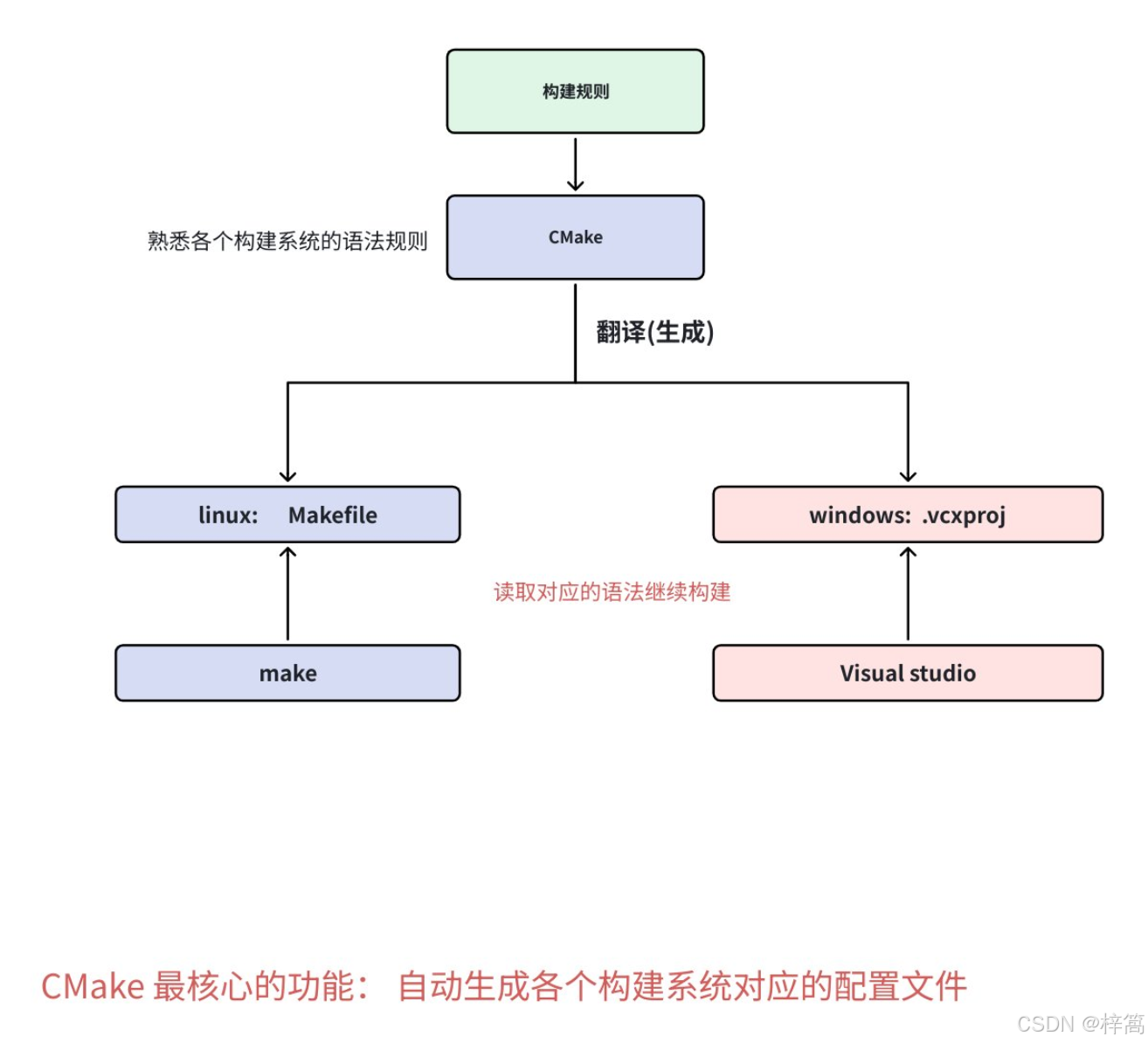

（2）CMake方式：

传统方式的缺陷	CMake方式	优势
人工编辑Makefile等配置文件	CMake自动帮我们生成构建配置文件	解决跨平台构建难题，一处配置，到处构建
Makefile 等语法复杂	语法简单，表达能力强大	大幅减少学习成本，提升研发效率
手动查找包	自动查找包	包管理规规范化，解决包管理难题
每个IDE都有自己的构建方式	各个IDE都支持使用cmake来构建程序	IDE对CMake支持度高，⼀处配置，多IDE支持

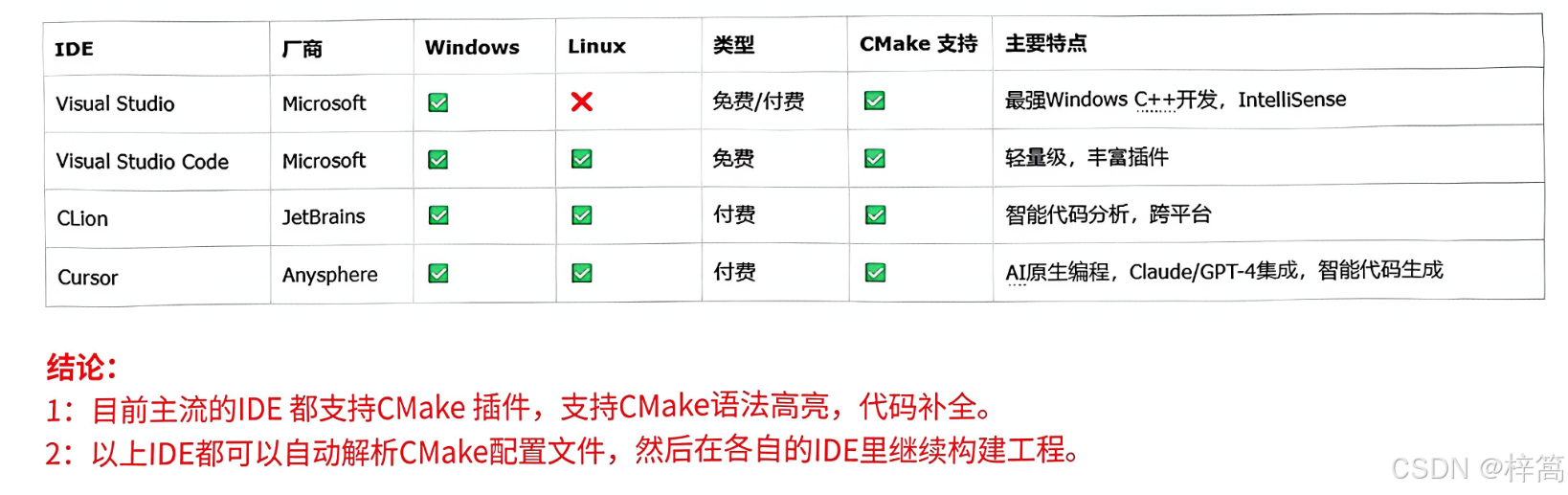

下图展示了：主流C++商业级开发IDE 对CMake的支持情况

结论：

CMake语法简单易上手，功能强大，使用广泛，IDE支持度高，已经是C/C++事实上的构建标准，也是⼀个十分重要的C/C++工程管理工具。

二、使用CMake前的准备

1. CMake 安装

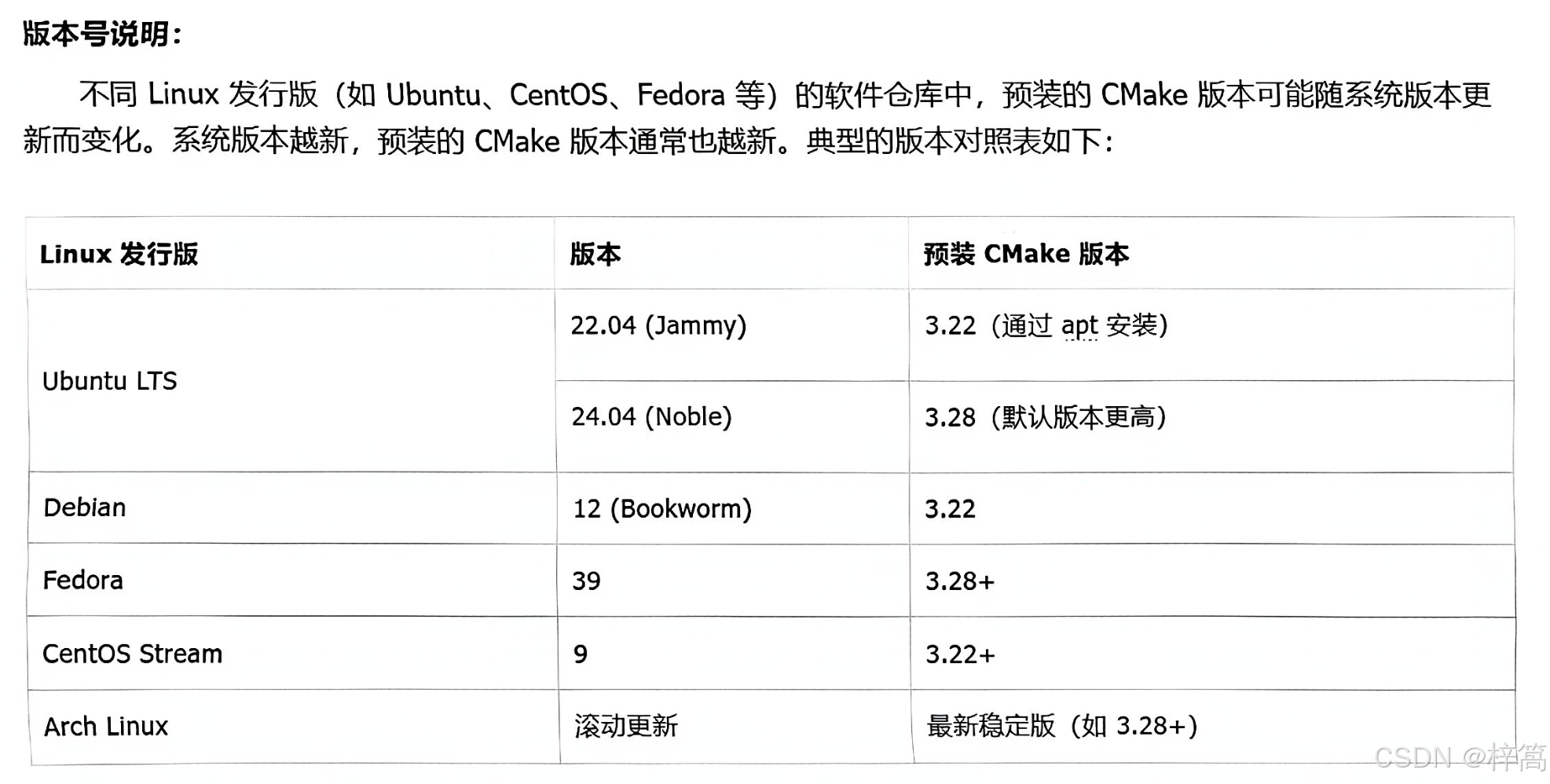

Step 1：使用ubuntu自带apt 安装：

bash 复制代码

sudo apt install cmake

Step 2：验证安装：

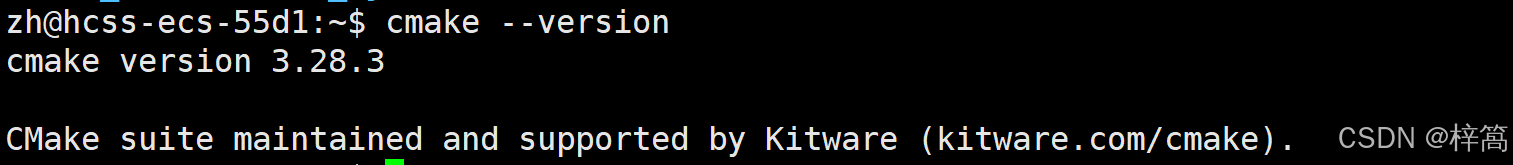

安装完成后，可通过以下命令验证 CMake 是否安装成功以及查看其版本。

bash 复制代码

cmake --version

2. VS Code CMake 插件安装

VS Code CMake 插件有以下2点好处：

语法高亮和代码补全：对 CMakeLists.txt 文件提供语法高亮显示，使代码结构更加清晰易读。同时，支持代码补全功能，当你输⼊ CMake 命令或变量时，插件会自动提示可能的选项，减少手动输入的错误和时间。
智能分析和错误检查：能够对 CMakeLists.txt ⽂件进行智能分析，检查其中的语法错误和潜在问题，并在编辑器中实时显示错误提示和警告信息，帮助你及时发现和解决问题。

安装步骤如下：

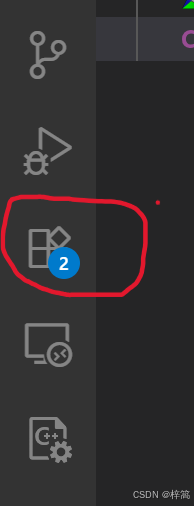

Step 0：打开 VS Code，点击左侧活动栏中的扩展图标（或按 Ctrl+Shift+X ）。

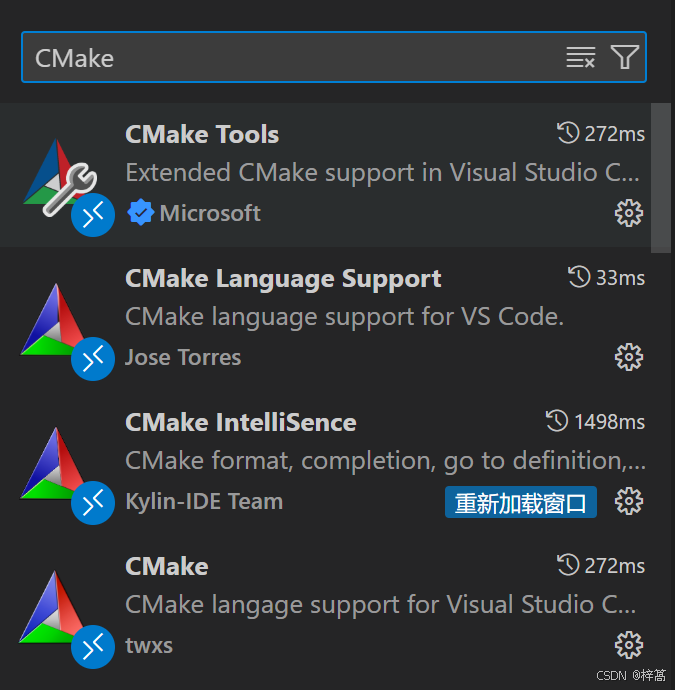

Step 1：在搜索框中输入 CMake ，我们选择安装以下4个插件：

• CMake Tools

• CMake Language Support

• CMake IntelliSence

• CMake

三、CMake 工程构建流程及相关命令行工具的介绍

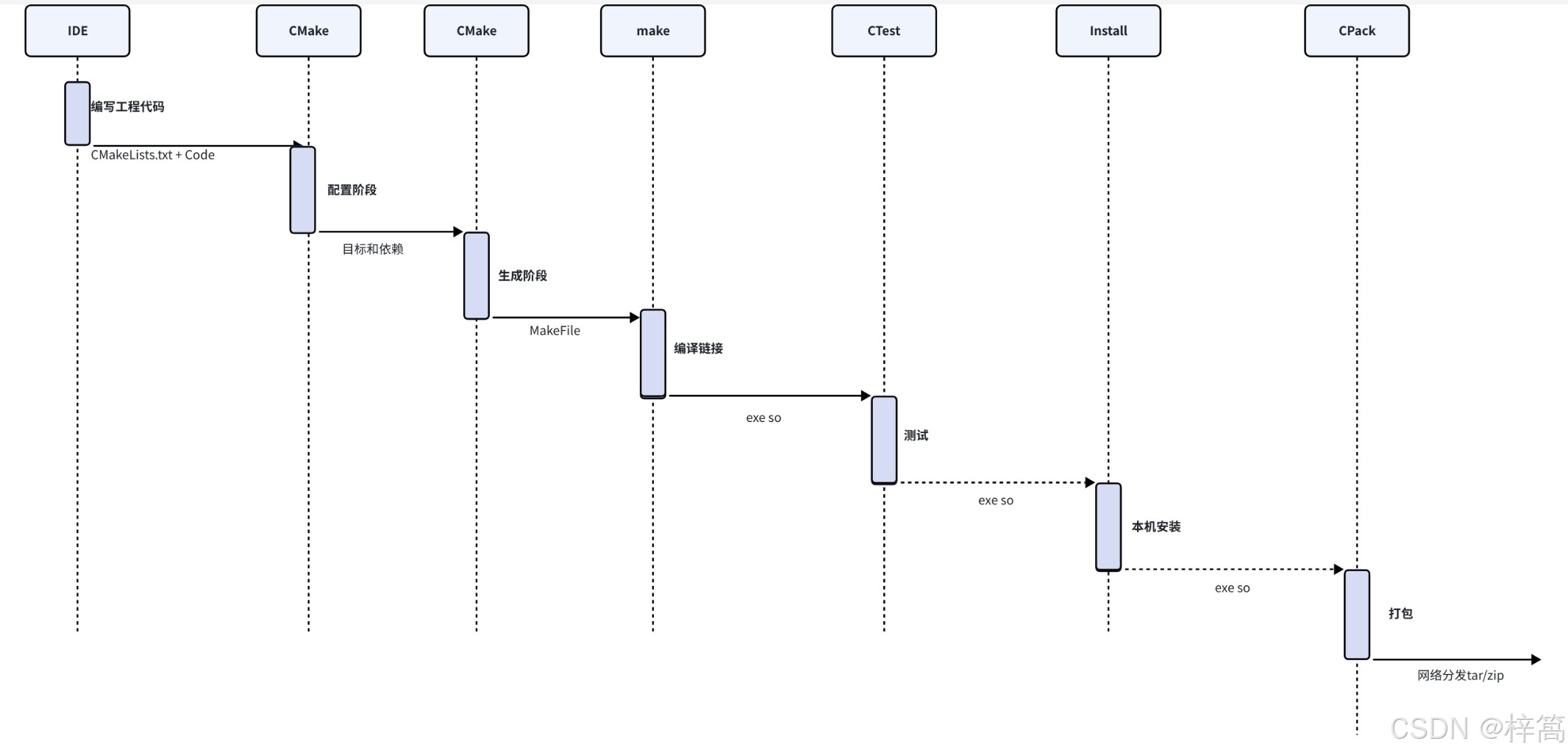

1. CMake 工程构建流程图

构建流程全过程，使用的命令行工具如下：

bash 复制代码

# 0. 编写工程代码并创建CMakeLists.txt文件
touch CMakeLists.txt

# 1. 创建构建⽬录并进⼊
mkdir build && cd build

# 2. 配置项⽬
cmake ..

# 3. 构建项⽬
make
或者
cmake --build .

# 4. 执⾏测试（如果有）
make test
或者
ctest .

# 5. 安装项⽬
make install
或者
cmake --install .

# 6. ⽣成安装包
make package
或者
cpack

# 7 解压 ⽣成的tar 包
tar xvf TestCMakeTools-0.1.1-Linux.tar.gz

2. 编写工程代码

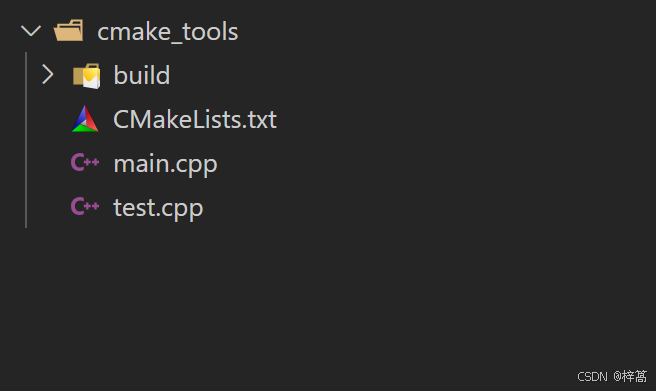

bash 复制代码

cmake_tools
├── build（目录）
├── CMakeLists.txt
├── main.cpp
└── test.cp

Step 1.1：编辑 main.cpp

cpp 复制代码

#include <iostream>

int main()
{
	std::cout << "hello world!" << std::endl;
	return 0;
}

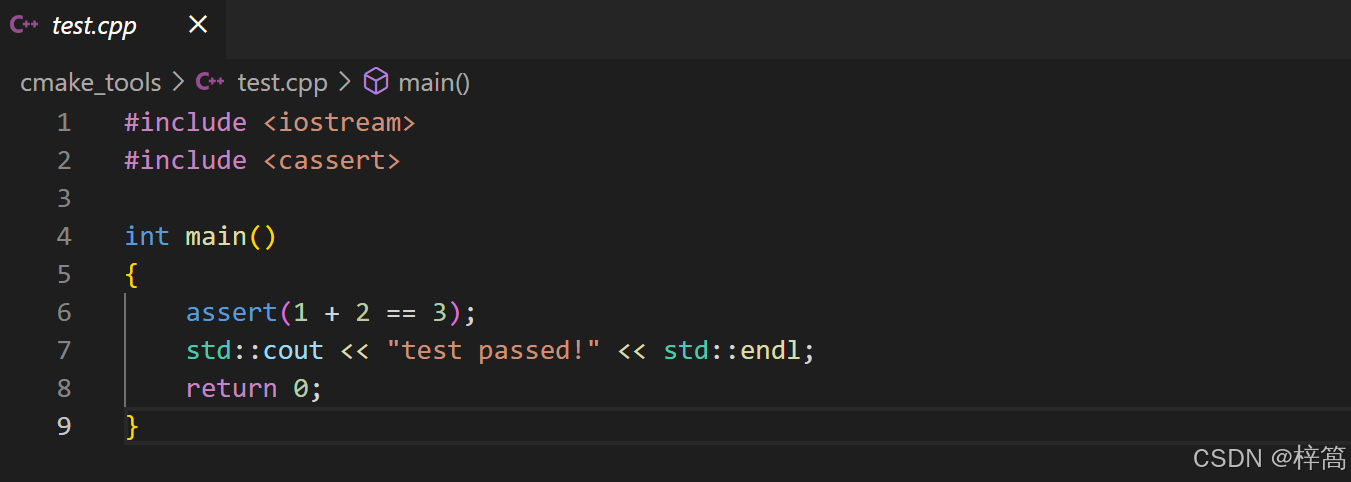

Step 1.2：编辑 test.cpp

cpp 复制代码

#include <iostream>
#include <cassert>

int main()
{
	assert( 1 + 2 == 3);
	std::cout << "test passed!" << std::endl;
	return 0;
}

Step 2：编辑文件 CMakeLists.txt

bash 复制代码

# 1 设置能运行此cmake 工程的最低cmake版本要求
cmake_minimum_required(VERSION 3.18)

# 2 设置项目名称
project(helloWorld)

# 3 添加构建目标
# g++ main.cpp -o main
add_executable(main main.cpp)
# 生成测试二进制可执行程序
add_executable(testAdd test.cpp)

# 4 开启测试功能 & 集成测试逻辑
include(CTest)
add_test(
    NAME Case_Add
    COMMAND testAdd
)

# 5 安装二进制可执行程序到本地
include(GNUInstallDirs)
install(TARGETS main)

# 6 开启打包功能 & 打包二进制可执行程序
include(CPack)
# cpack 默认收集install 对应的目标，然后会把收集到的目标 打包在压缩包里

注：为什么需要设置最低的cmake版本？

CMake 是一个不断迭代的工具（目前最新4.x，历史有3.x），不同版本可能会引入新的语法、命令、模块或行为变更。如果项目中使用了高版本 CMake 才支持的特性（例如特定的函数、生成器表达式、目标属性等），而用户本地安装的cmake版本低于项目要求的版本，就会出现无法解释或者产生不可预知的行为。为了防止以上情况出现：

CMake 给我们提供了 cmake_minimum_required ，这个命令会在配置阶段（ cmake 命令执行时）检查当前 CMake 版本：

（1）若当前版本低于最低要求，CMake 会直接终止并报错，明确提示 "需要至少 X.X 版本"，避免后续因版本不兼容导致的模糊错误。

（2）若当前安装的版本满足要求，则继续执行后续配置流程。

3. 生成构建系统

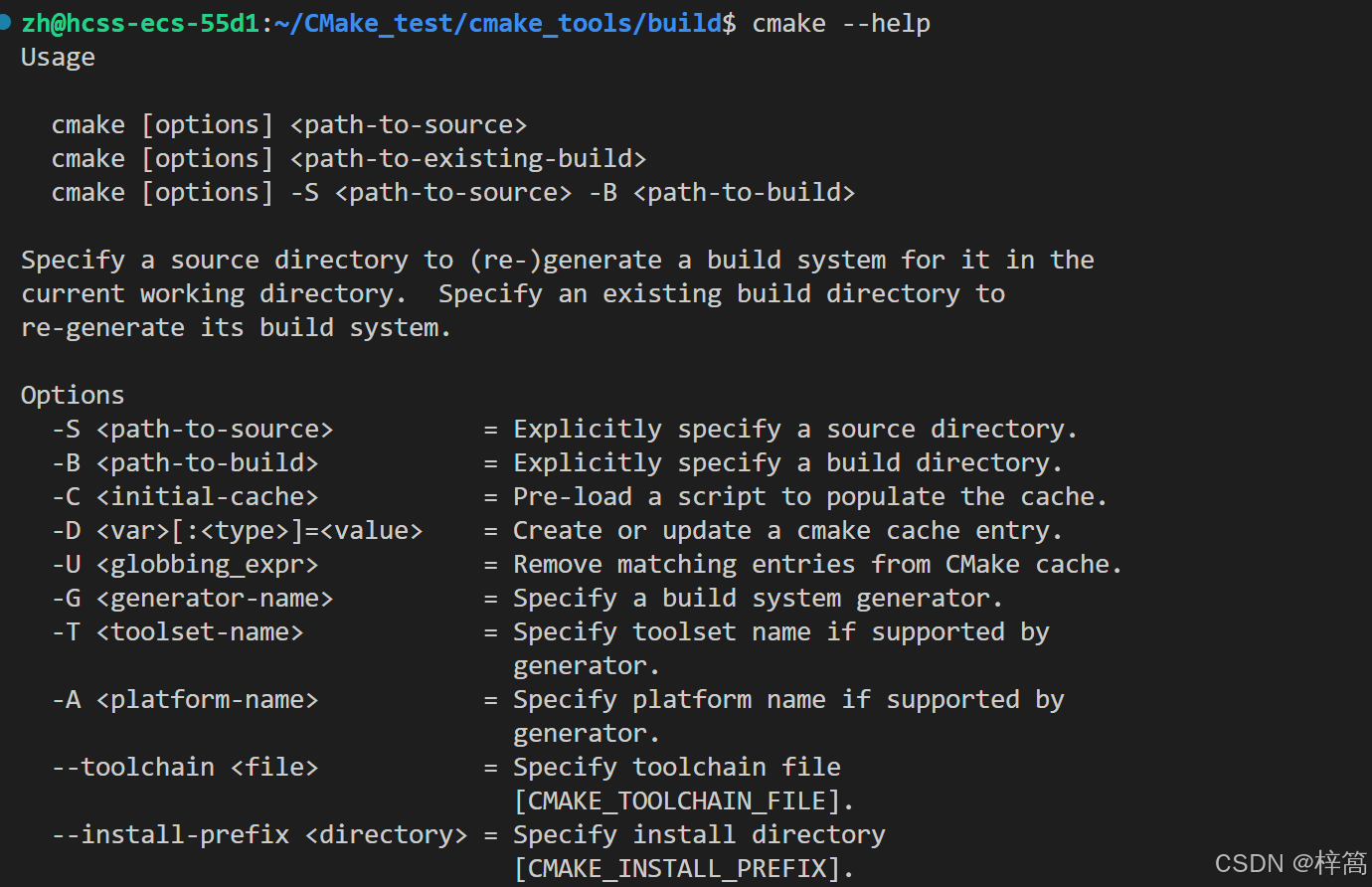

通过 cmake 可以看到cmake命令支持的详细参数，常用的参数如下：

bash 复制代码

cmake [options] <path-to-source>
cmake [options] <path-to-existing-build>
cmake [options] -S <path-to-source> -B <path-to-build>

参数	含义
-S	指定源文件根目录，必须包含一个CMakeLists.txt文件
-B	指定构建目录，构建生成的中间文件和目标文件的生成路径，通常会保存⼀个CMakeCache.txt来存储⼀些变量

源文件目录用 -S 选项指定

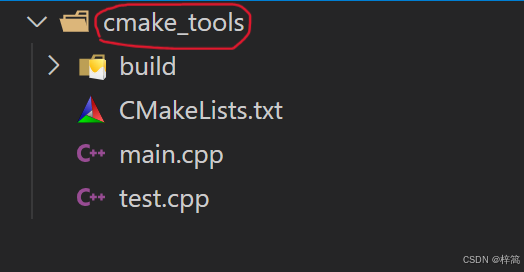

在 CMake 中，源文件树（Source Tree）指的是项目源代码的目录结构，CMake 通过 CMakeLists.txt 文件来组织和管理这个结构。通常使用顶层 CMakeLists.txt 来标识。

// 源文件目录的特征：包含源文件和 CMakeLists.txt文件

// 例如：cmake_tools 就是源文件目录，它包含源文件main.cpp、test.cpp 以及 CMakeLists.txt文件

bash 复制代码

cmake_tools
├── build（目录）
├── CMakeLists.txt
├── main.cpp
└── test.cpp

构建目录用 -B 选项指定
在 CMake 中，构建树（Build Tree）是指项目构建过程中生成的临时文件目录，它与源文件树（Source Tree）相对应。构建树包含编译过程中生成的中间文件（如目标文件、依赖信息）和最终产物（如可执行文件、库文件）。通常使用CMakeCache.txt来标识。

// 用于存放项目构建过程中生成的文件（含编译过程中生成的中间文件和最终产物）的目录，被称之为构建目录

构建时，根据构建中间文件是独立保存还是放在当前源代码目录下，构建过程分为以下2种：

（1）源内构建：

在包含顶级CMakeLists.txt的源代码目录下进行直接构建

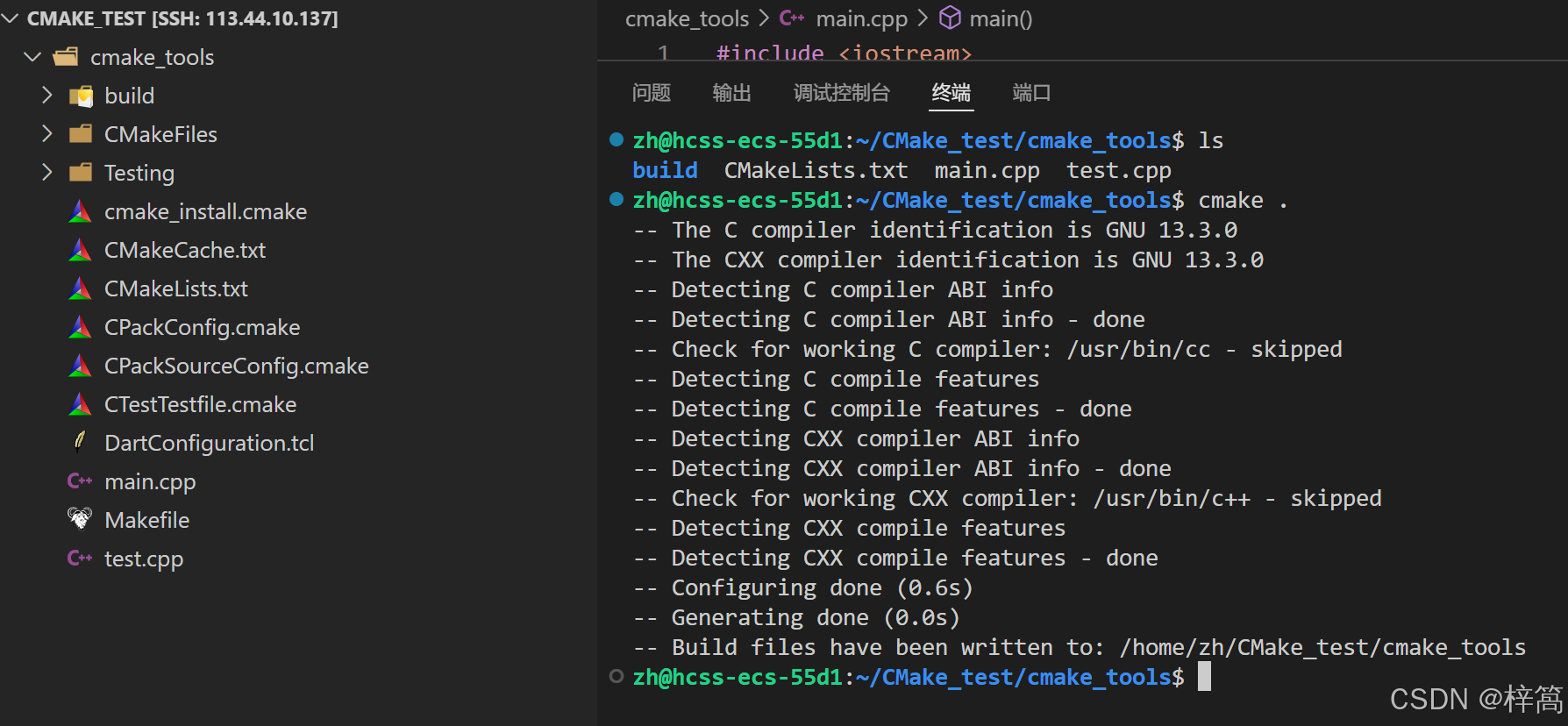

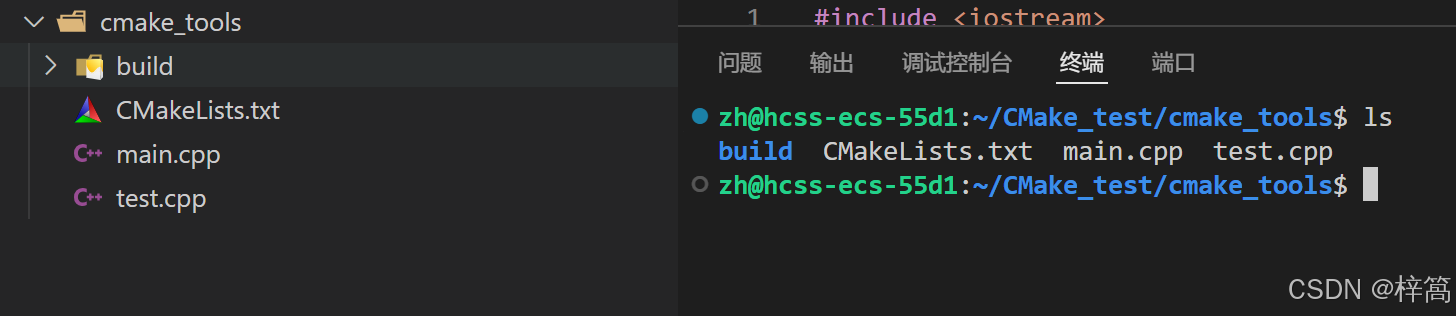

下图中，当前所在目录：源文件目录cmake_tools

bash 复制代码

cmake 源文件目录
// cmake 查找到指定目录下有CMakeLists.txt文件，通过CMakeLists.txt文件进行构建，将构建过程中生成的临时文件存放到当前目录下

将源文件目录作为构建目录，存放构建过程中生成的临时文件。这一方式是极不推荐的，将源文件目录和构建目录混在一起，非常不利于管理！

（2）源外构建

为了维护一个纯净的源文件树，可通过使用一个单独目录来进行源外构建

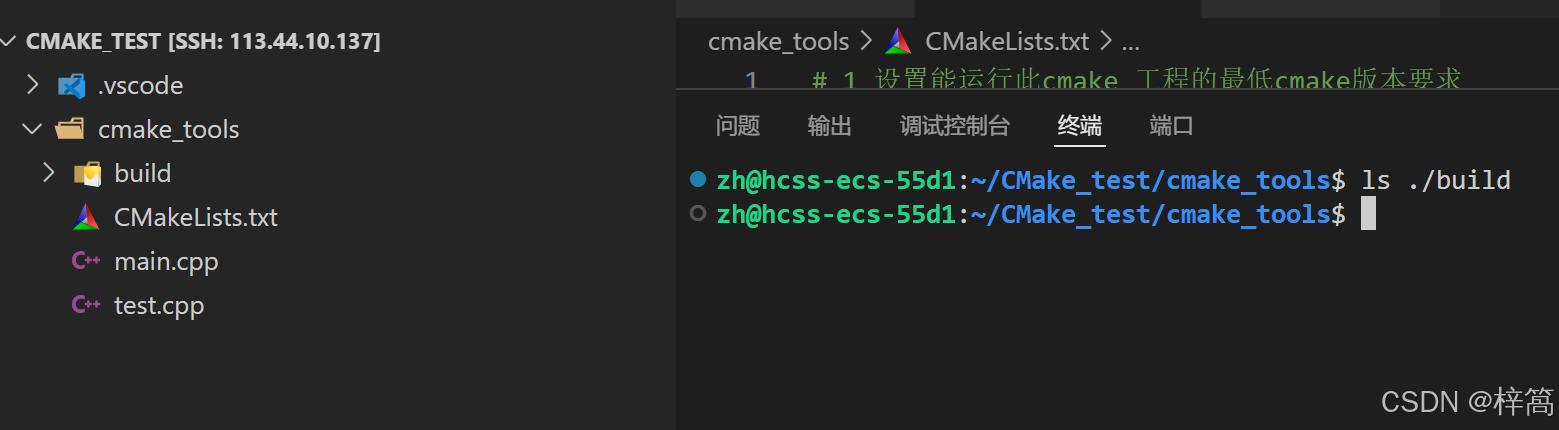

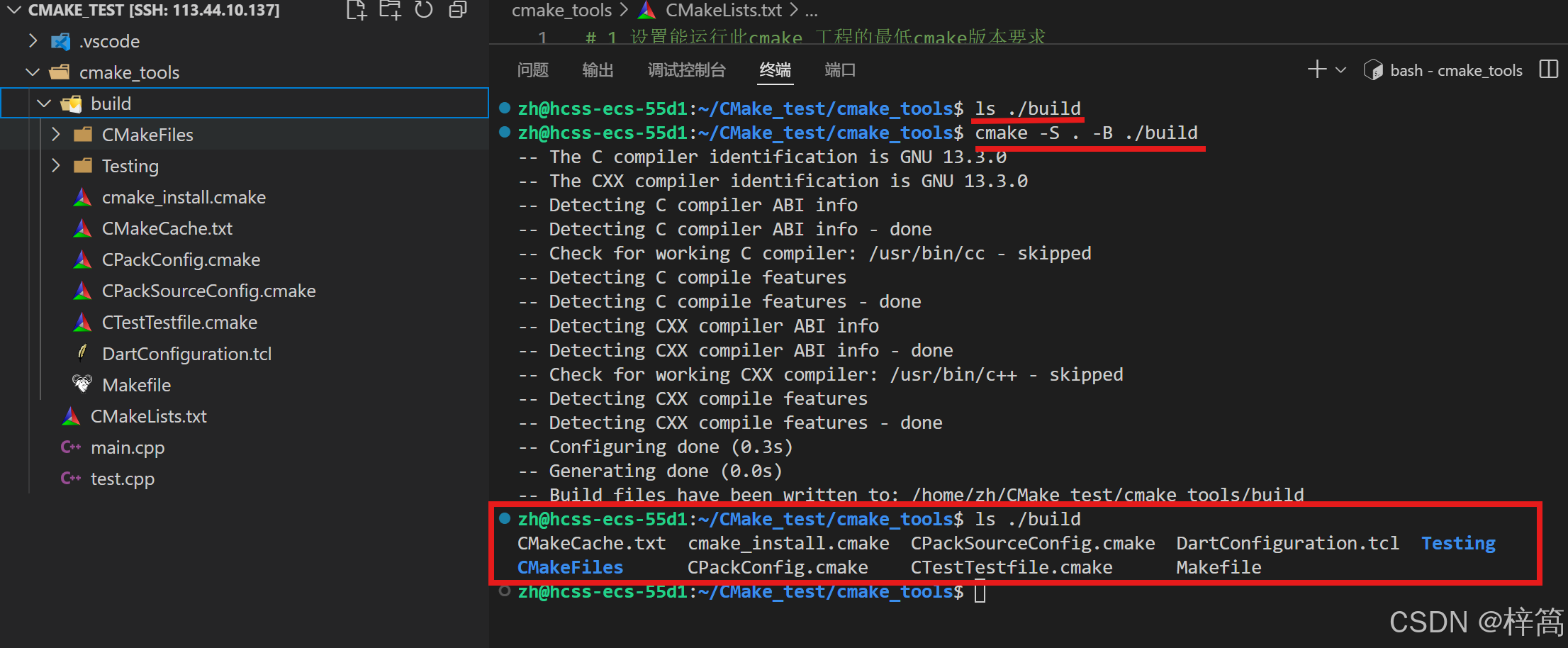

使用 -S 参数指定源文件目录也就是包含CMakeLists.txt的目录，再使用 -B 参数指定一个构建目录（此处选择空目录 build）：

c 复制代码

cmake -S . -B ./build
// 当前处于 源文件目录cmake_tools中

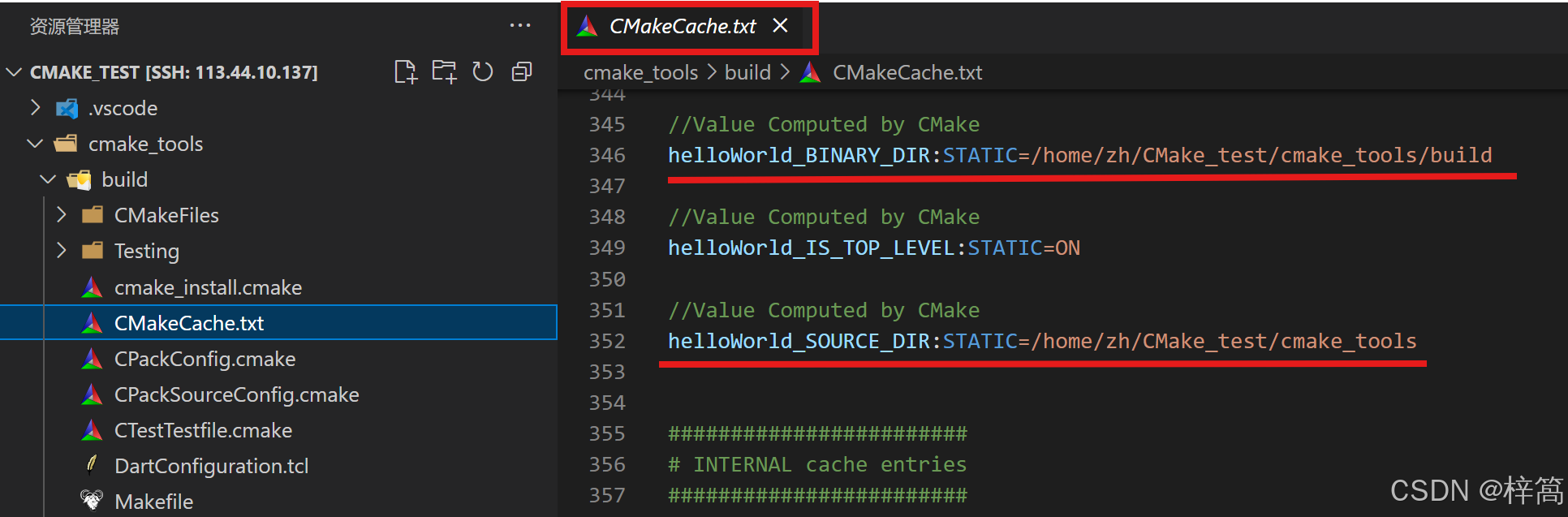

构建生成的CMakeCache.txt文件中，会存储⼀些变量，记录各种信息（如构建目录和源文件目录的路径）

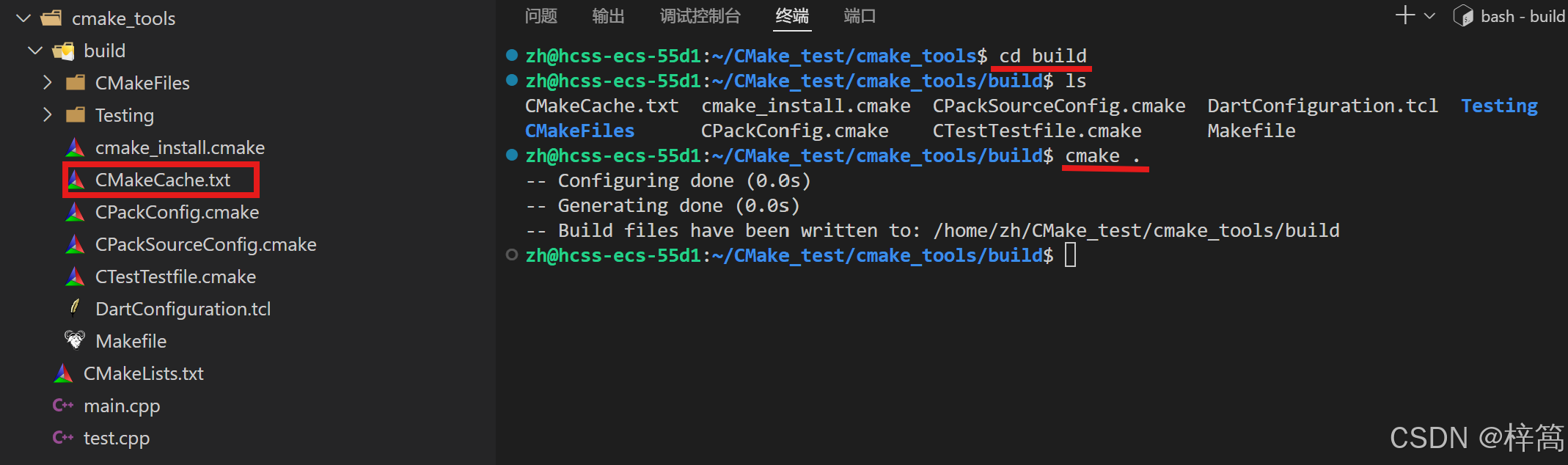

cd进入构建目录build，然后执行命令：

c 复制代码

cmake .

发现竟然构建成功了，可是cmake不是要指定包含CMakeLists.txt文件的源文件目录，才能执行构建嘛？

当前目录是构建目录，其下没有CMakeLists.txt文件，为什么构建能成功执行呢？

答：当前目录下确实没有CMakeLists.txt文件，但是当前目录下有CMakeCache.txt文件，该文件记录了源文件目录的路径，通过该路径，能找到源文件目录下的CMakeLists.txt文件，所以构建能成功执行。

4. 编译链接

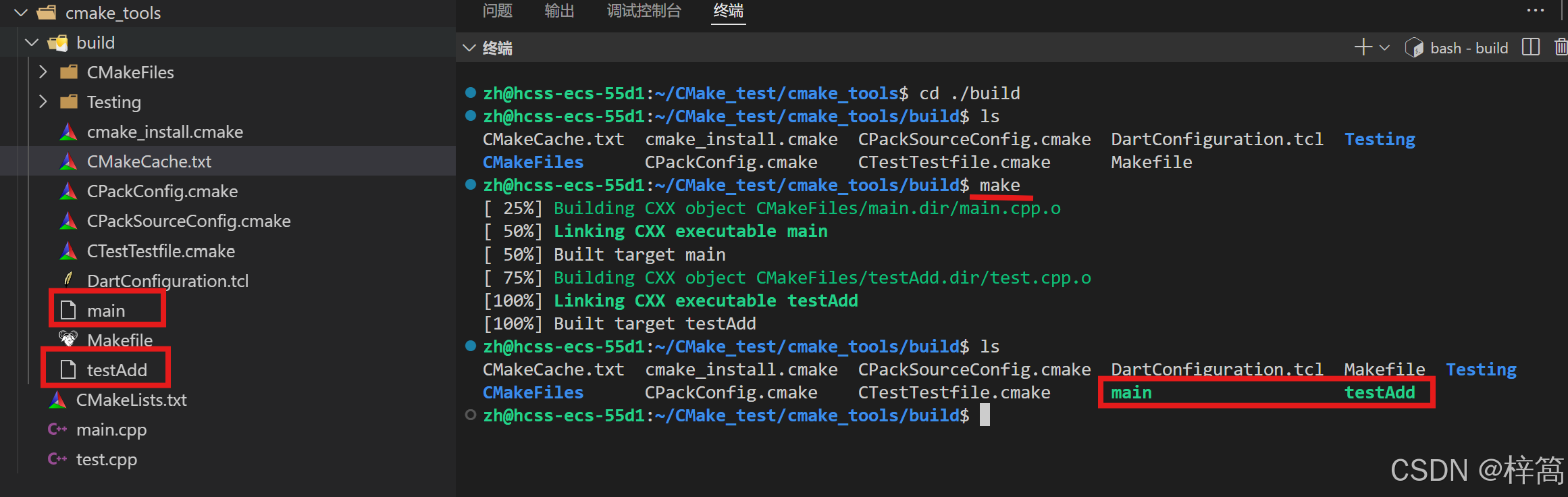

方式1：使用make命令

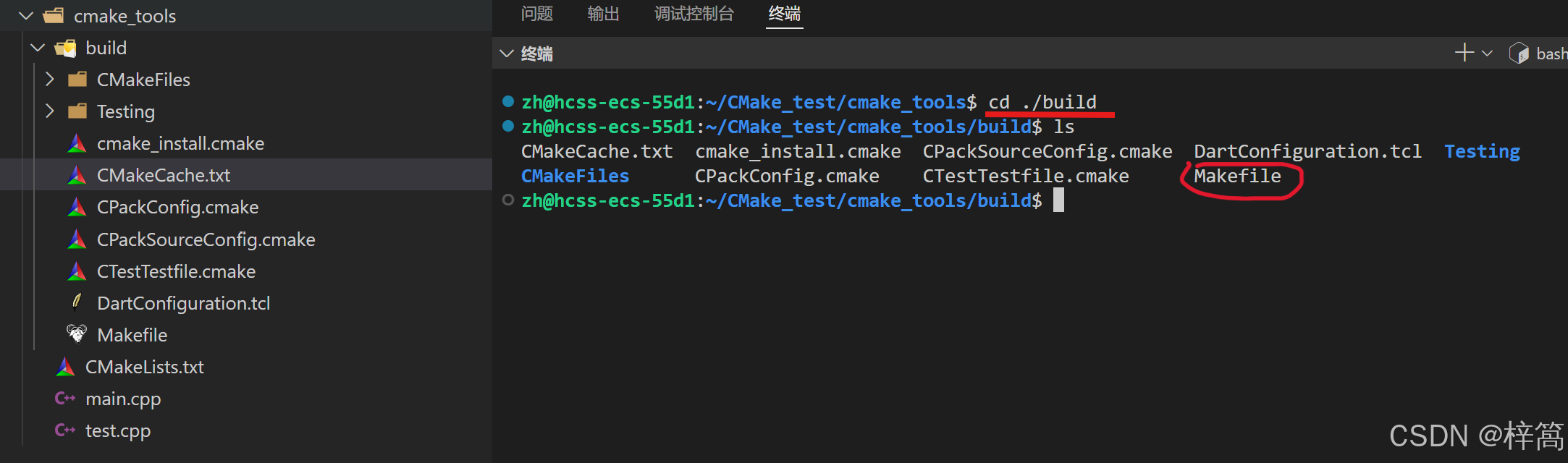

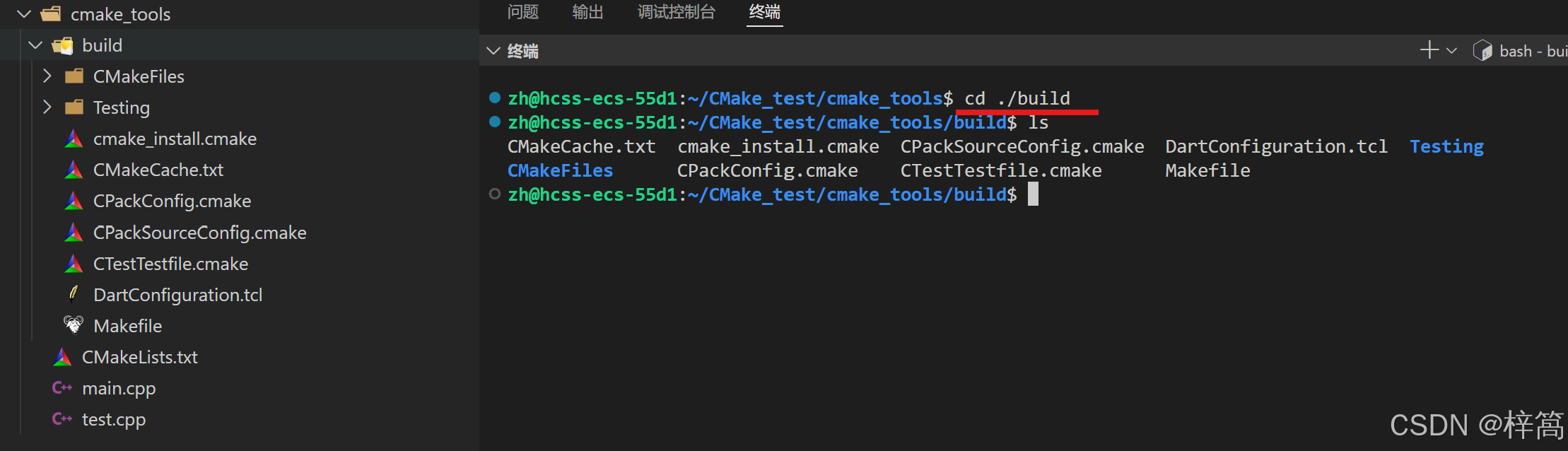

进入构建目录build，该目录下有构建过程中生成的Makefile文件：

、

可以直接使用make命令，它会搜索当前目录下的Makefile文件进行编译链接：

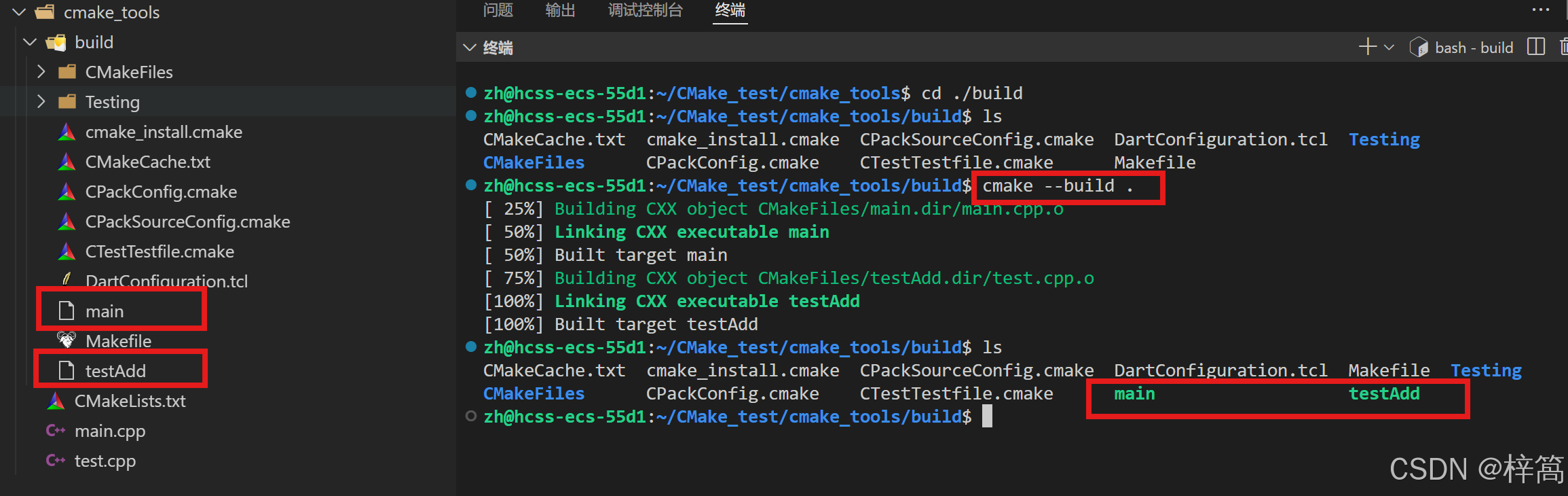

方式2：cmake --build 指定构建目录

该命令的效果：相当于在指定的构建目录下执行make指令

原理解析：

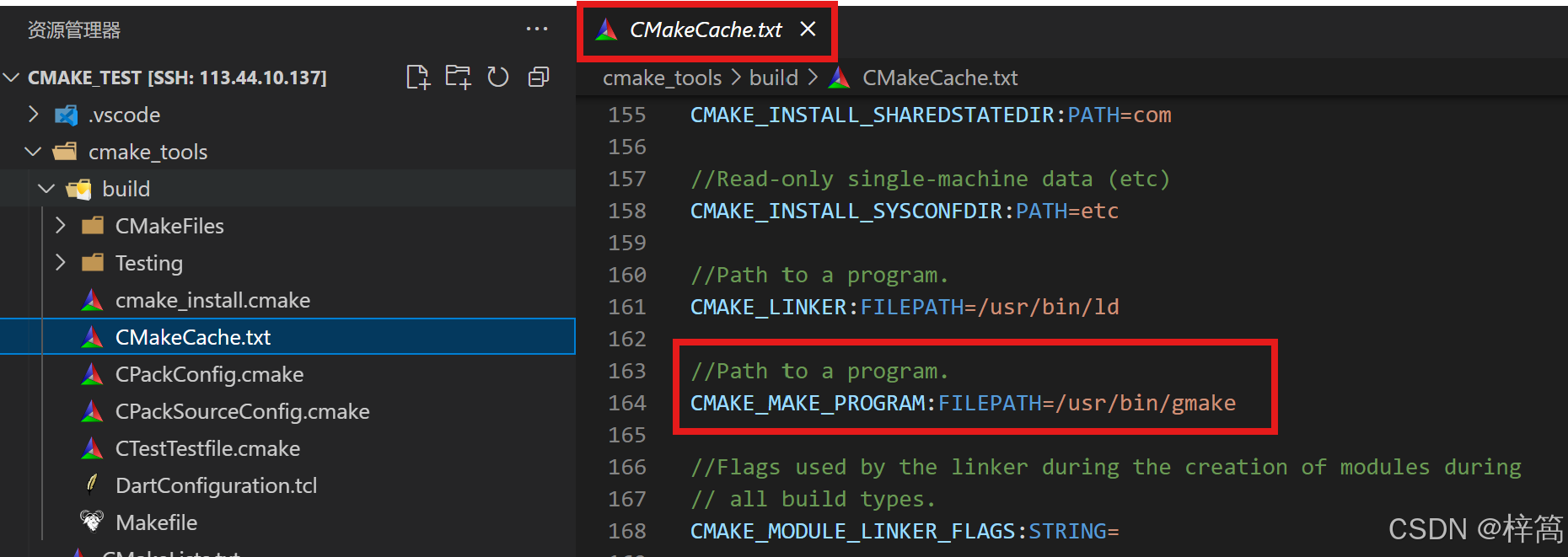

CMakeCache.txt文件中存储了 make命令的软连接路径

当执行 "cmake --build 指定构建目录" 命令时，系统会根据构建目录下的 CMakeCache.txt文件中记录的软连接路径，在指定的构建目录下执行make命令！

5. 测试

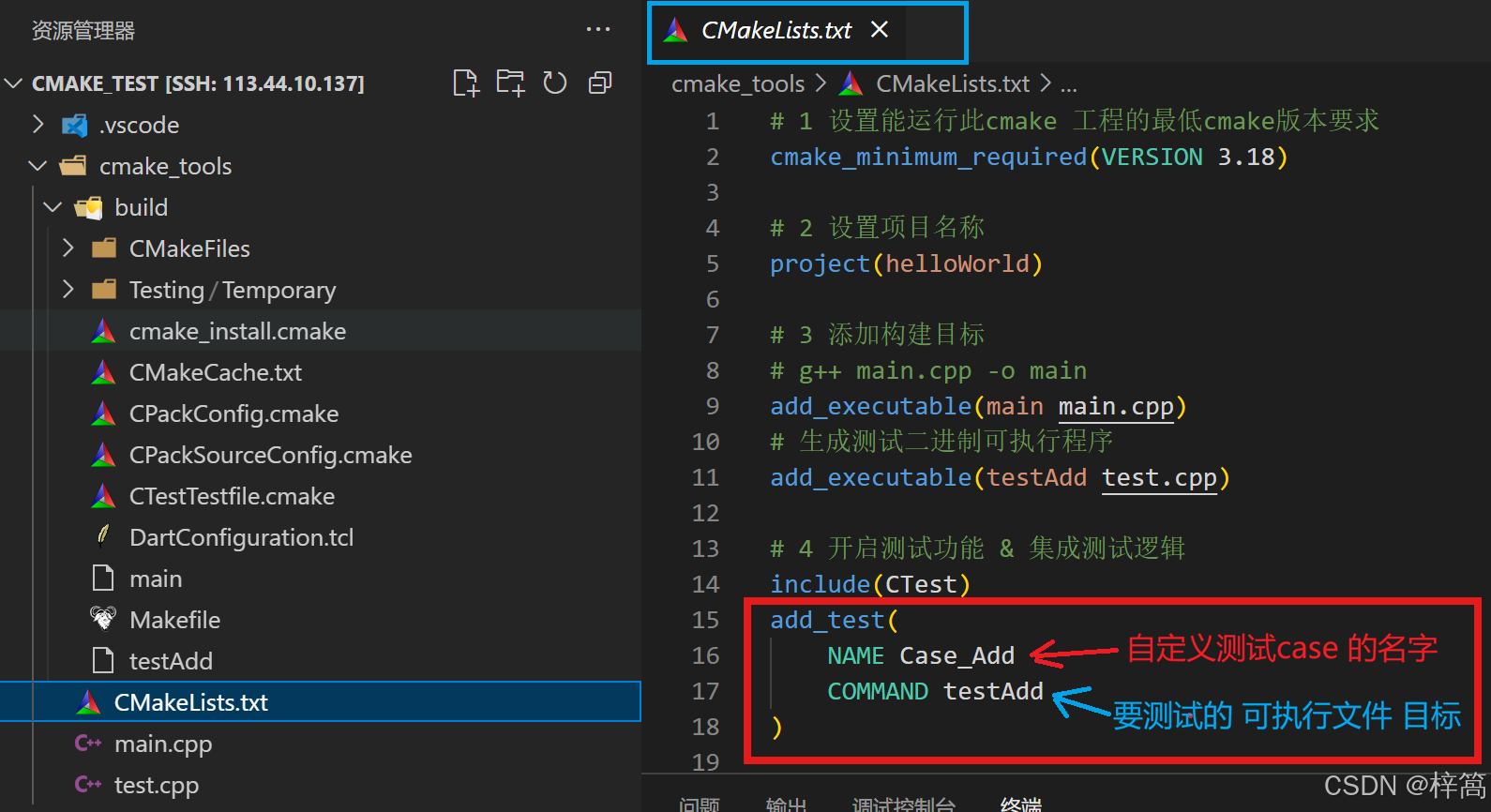

在构建前，就已经在源文件目录的 CMakeLists.txt文件中设置好了测试case的数量（通过 add_test添加，我只设置了一个测试case），并为每一个测试case设置好测试名以及要测试的目标可执行文件

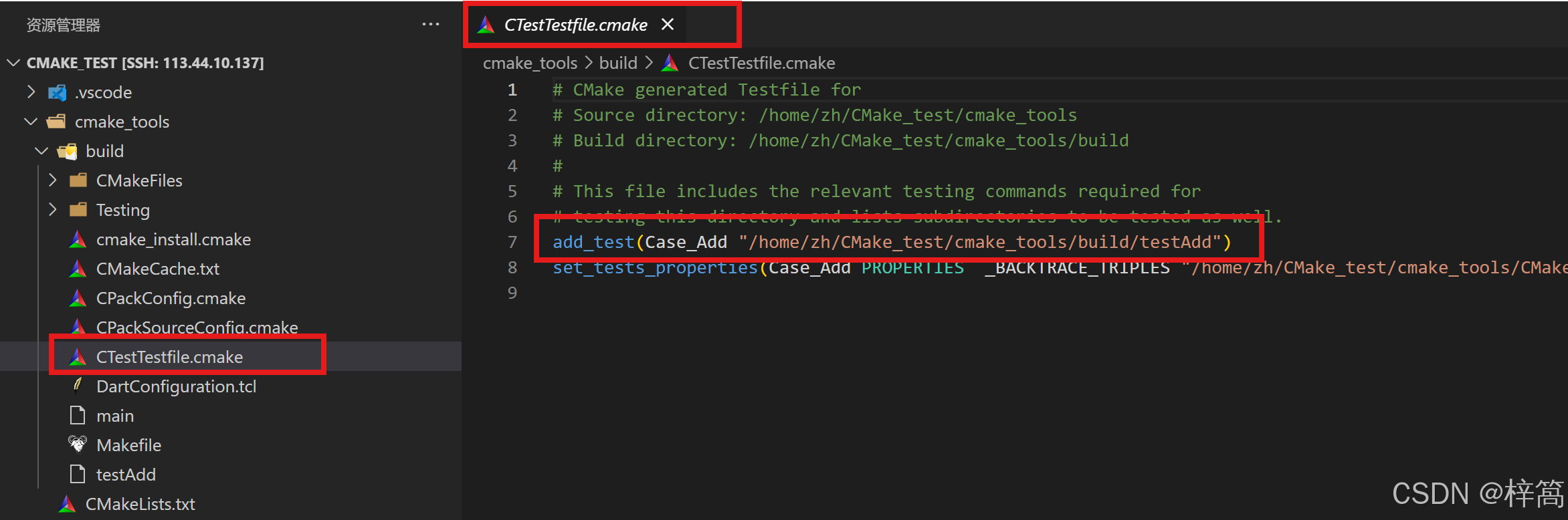

构建时，会在构建目录下创建一个叫 CTestTestfile.cmake的文件，里面会设置测试相关的配置信息（根据 CMakeLists.txt文件中的add_test相关信息进行配置）：

在编译链接阶段，生成了可执行文件testAdd（由源文件test.cpp 编译链接生成）：

// 源文件test.cpp中代码没有任何问题，所以生成的可执行文件testAdd在测试时也不会出问题

（1） 先对没有问题的可执行文件testAdd进行测试：

有两种测试方法：

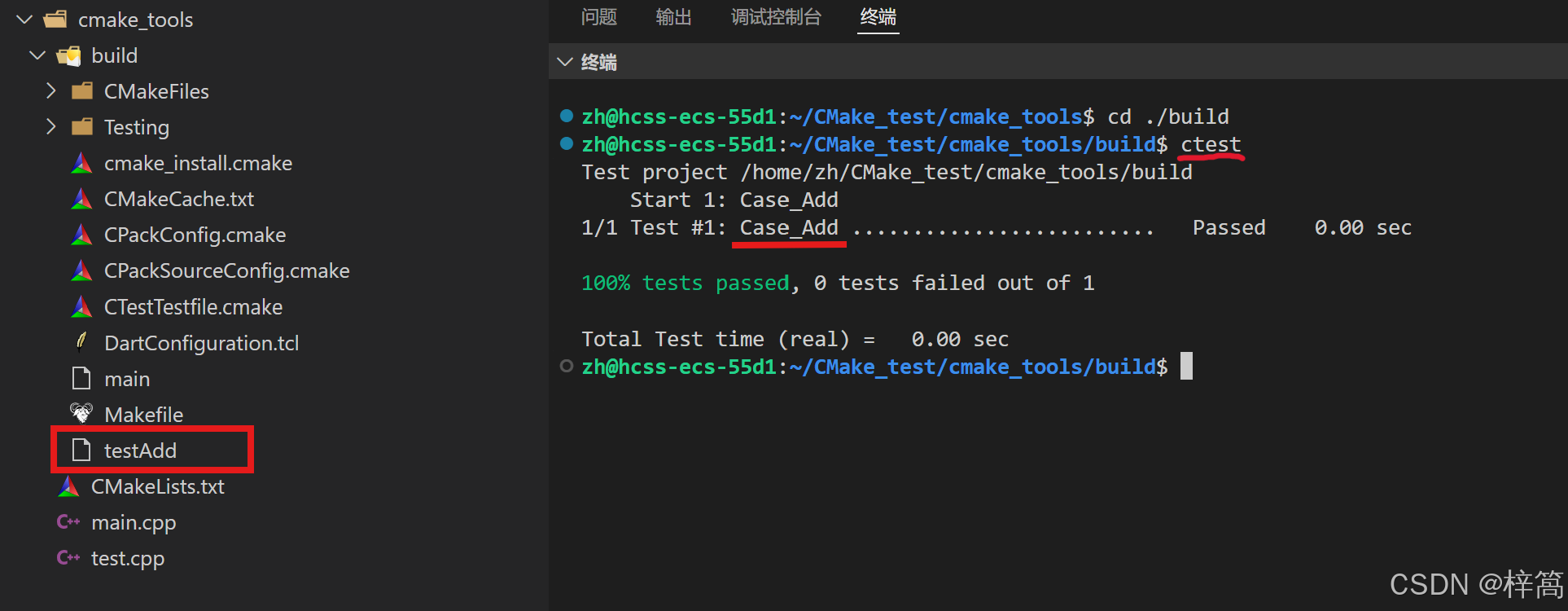

在构建文件下，使用 ctest命令 （该命令会查询当前目录下的CTestTestfile.cmake文件，根据文件中的配置信息进行测试操作）

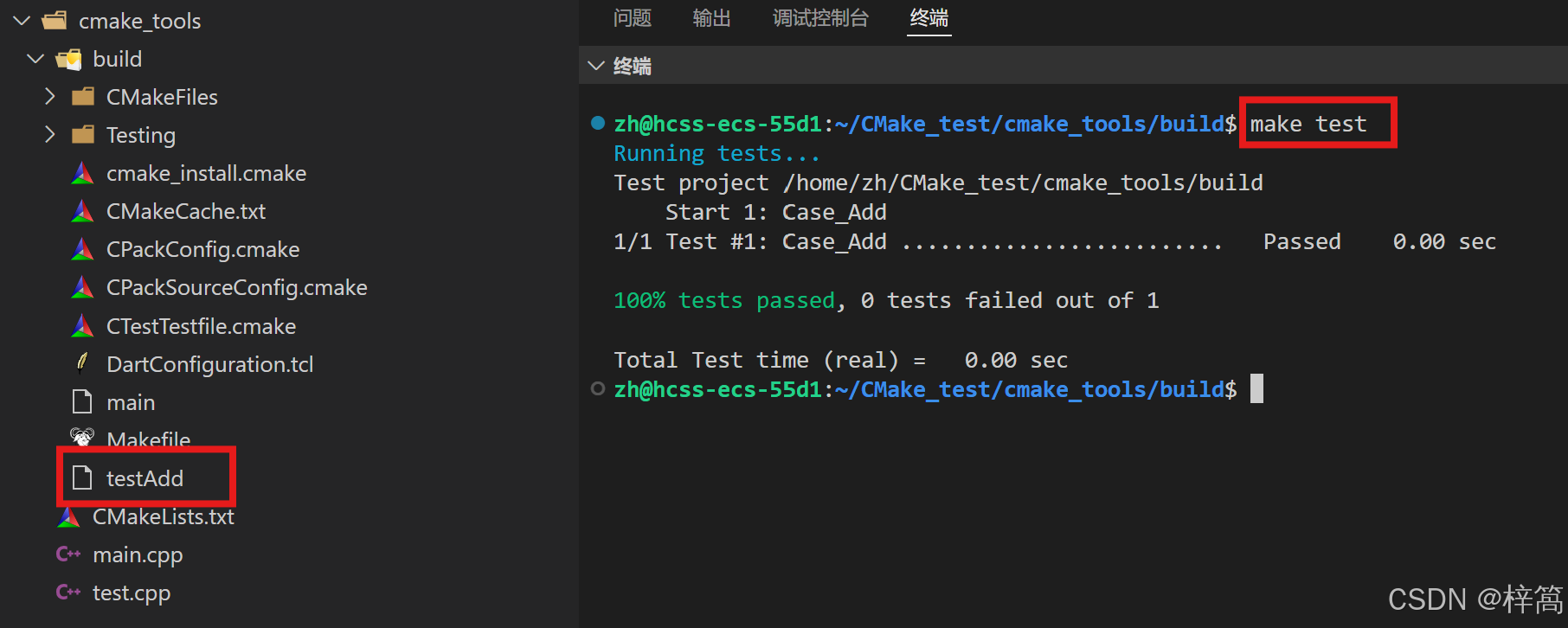

在构建文件下，使用 make test命令

查看一下Makefile下的 test目标，发现调用了 /usr/bin/ctest
所以make test命令的本质就是调用ctest命令

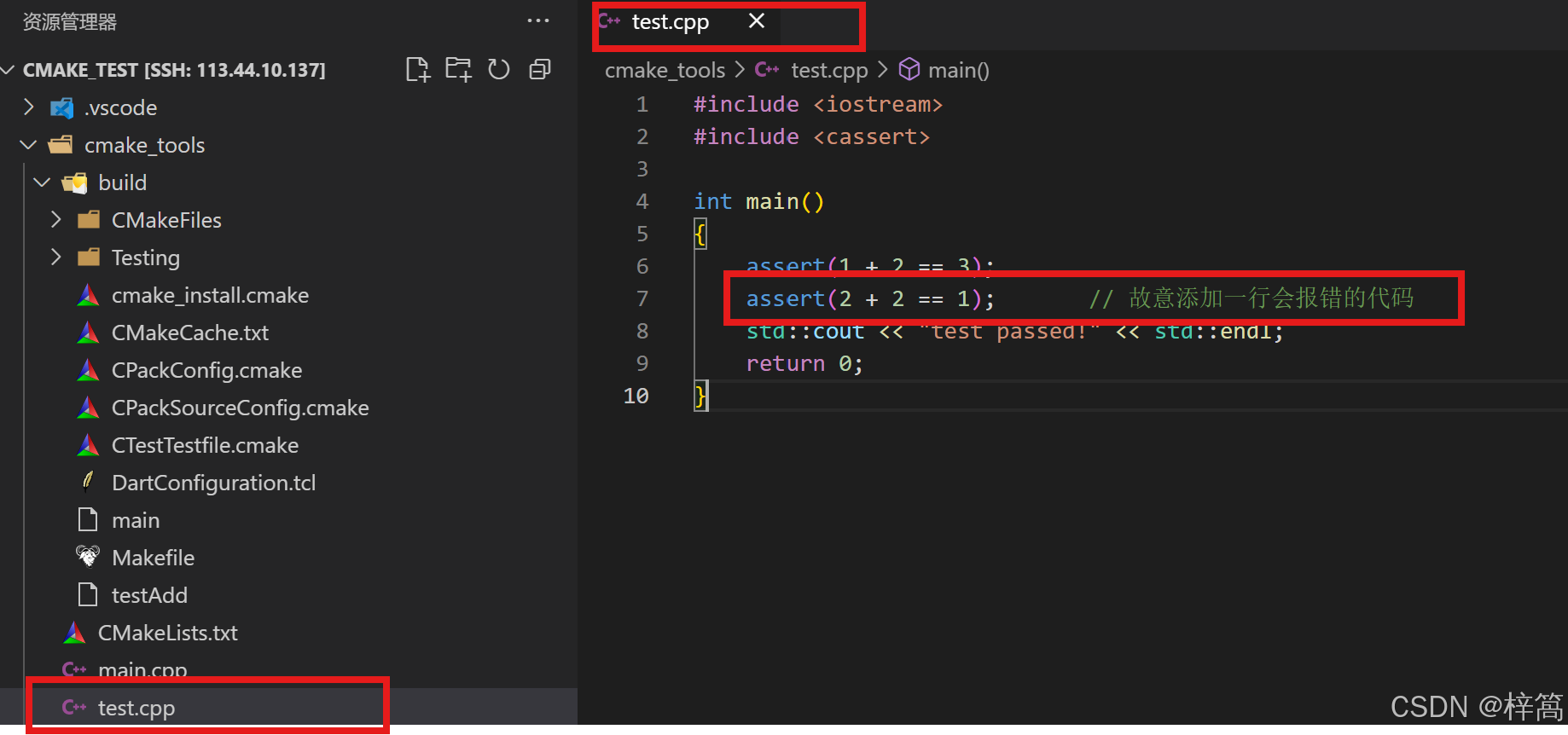

修改源文件test.cpp中代码，添加一行执行时会报错的代码：

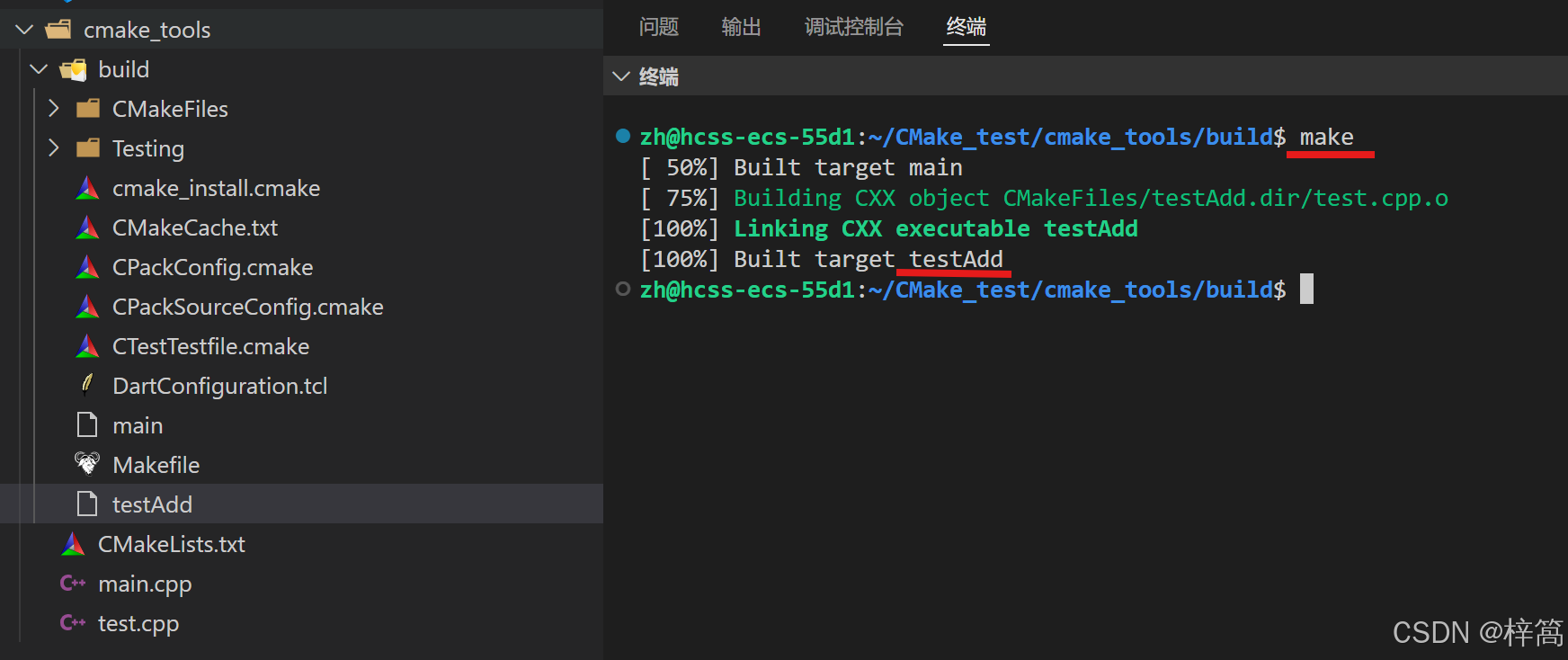

执行make命令，重新编译链接生成 有问题的可执行文件testAdd：

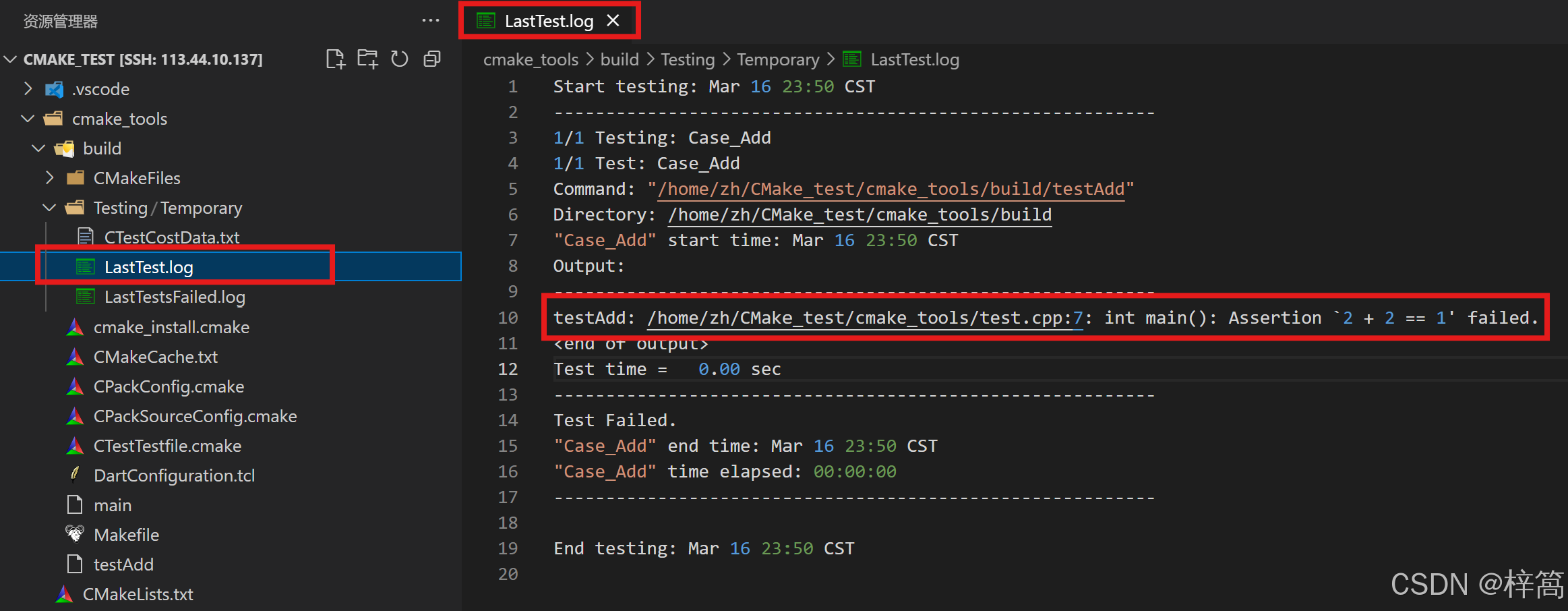

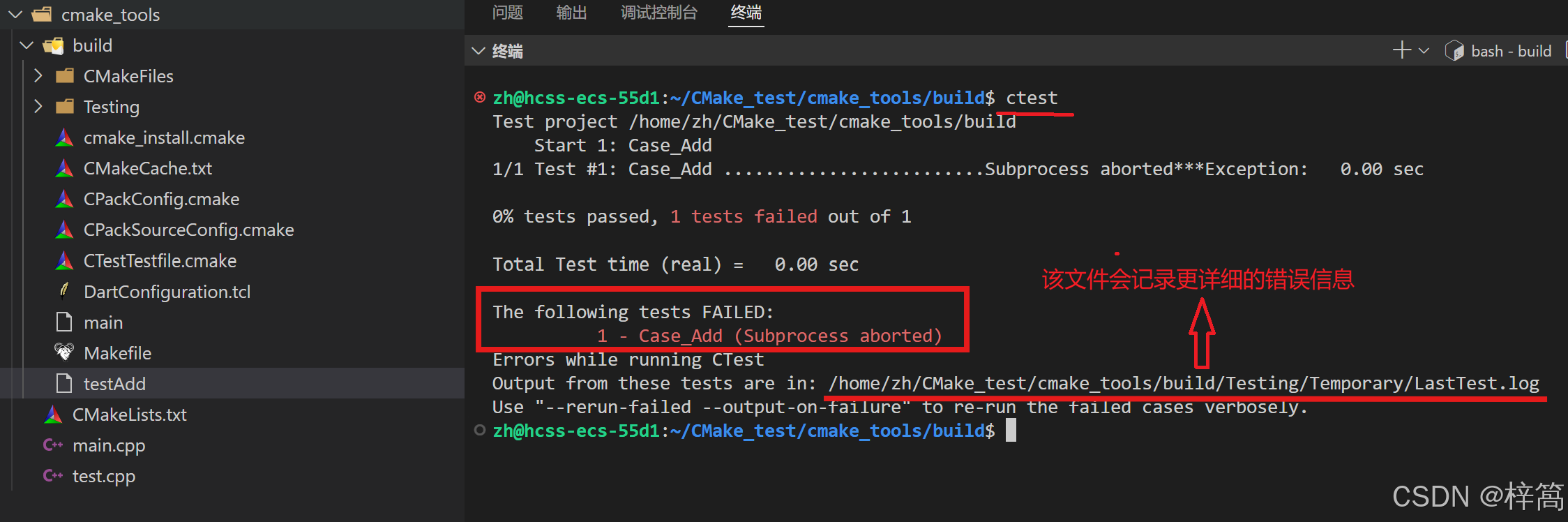

（2） 对有问题的可执行文件testAdd进行测试：

6. 本机安装

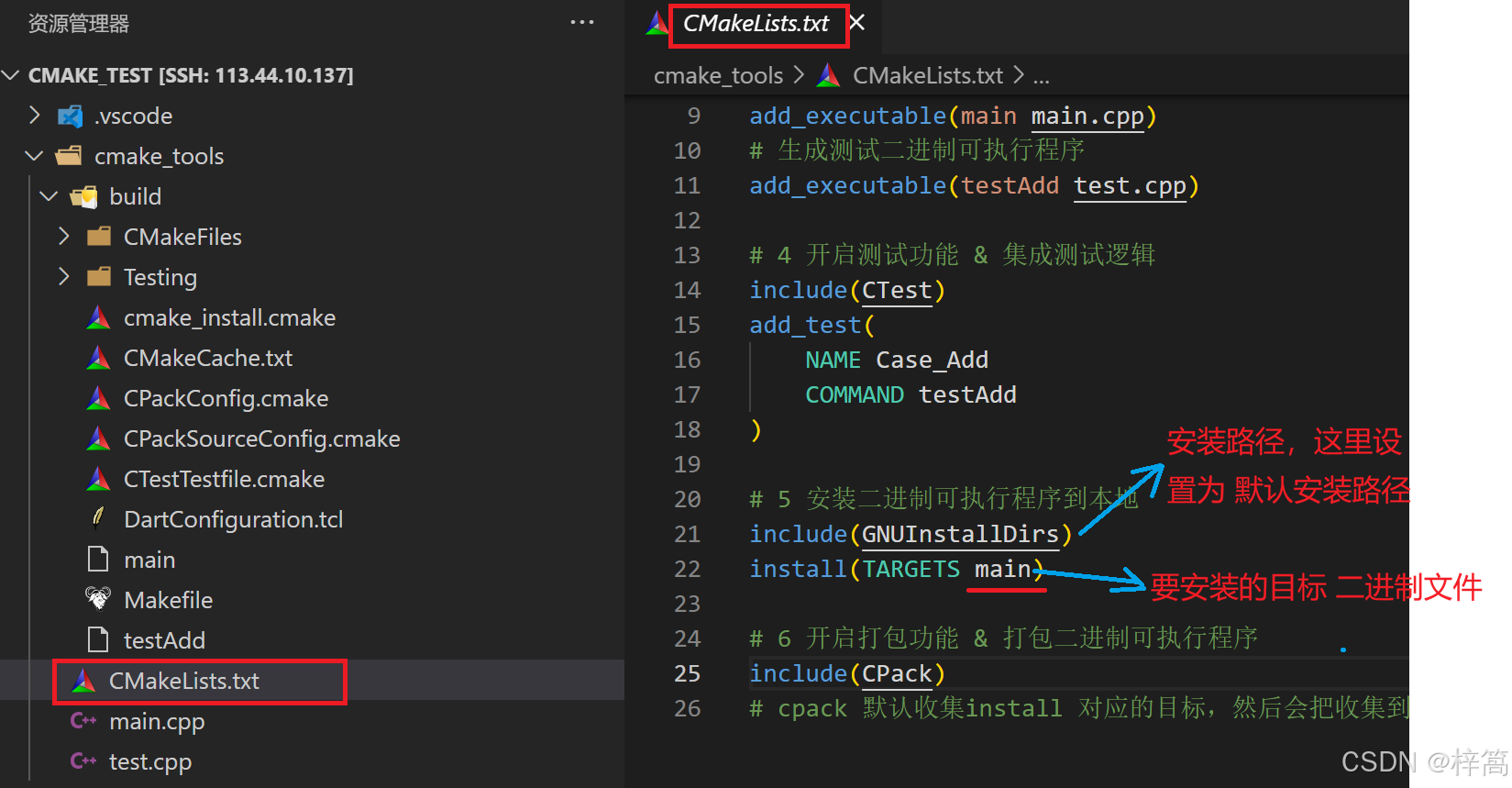

在构建前，就已经在源文件目录的 CMakeLists.txt文件中设置好了要安装的目标文件以及要安装在哪一个路径下:

Linux下，默认安装路径为 /usr/local

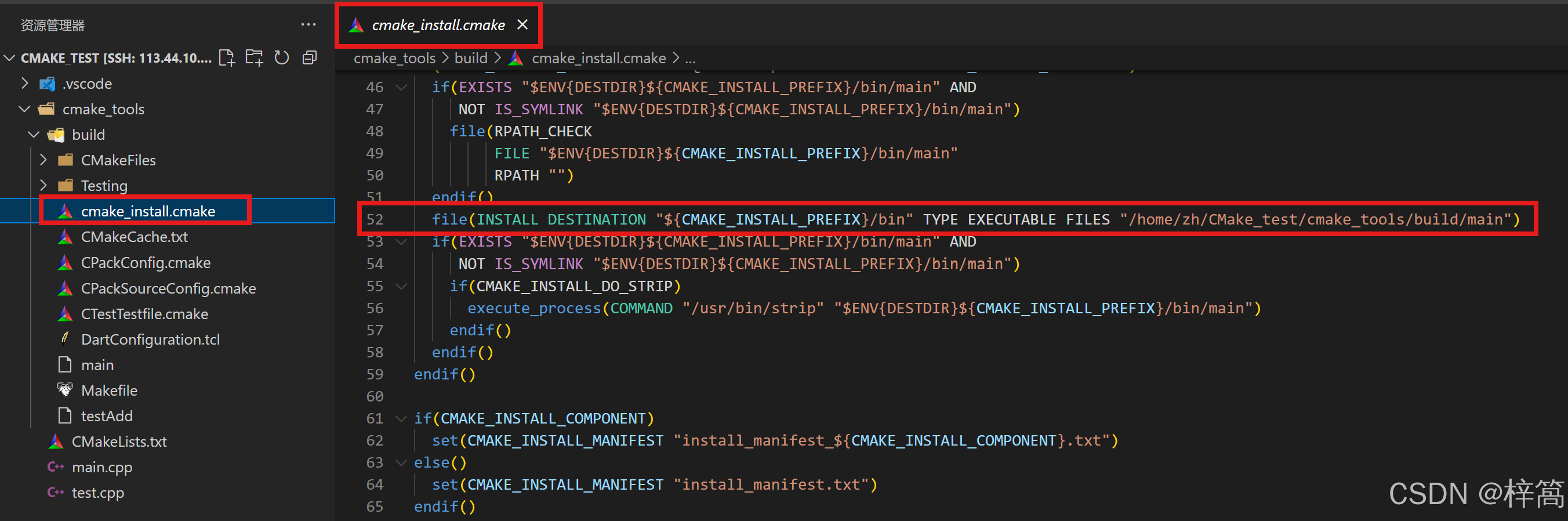

构建时，会在构建目录下创建一个叫 cmake_install.cmake 的文件，里面会设置安装相关的配置信息（根据 CMakeLists.txt文件中的相关信息进行配置）：

安装目标是编译链接阶段生成的可执行文件main，要将该目标安装到指定路径下。

要达成上述目标，一共有两种方式：

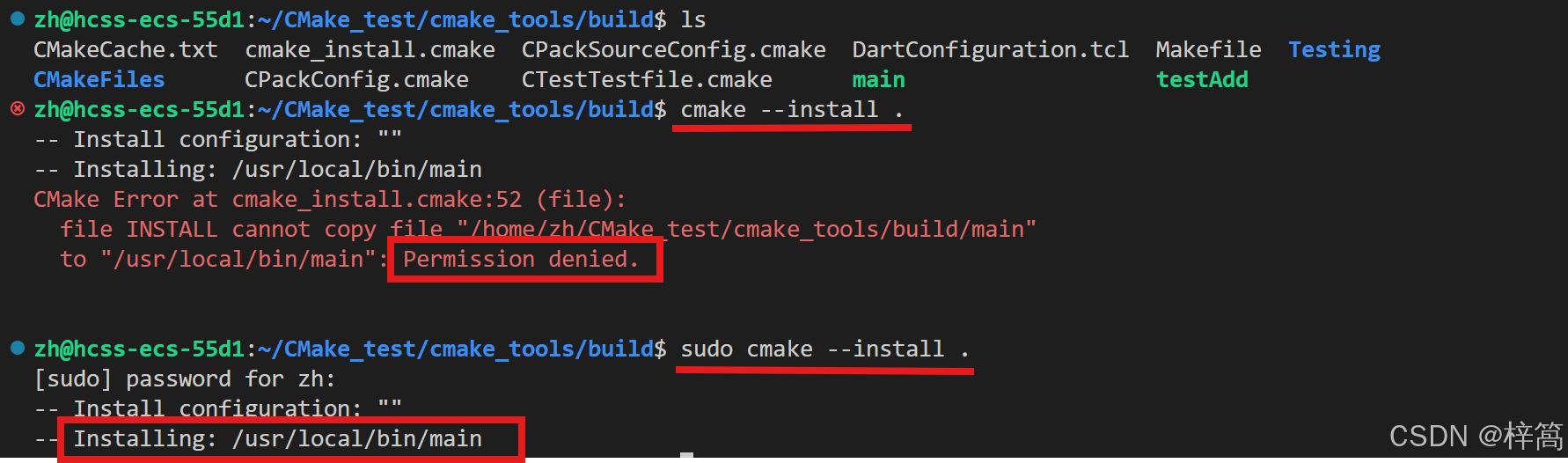

方式一：cmake --install 指定构建目录

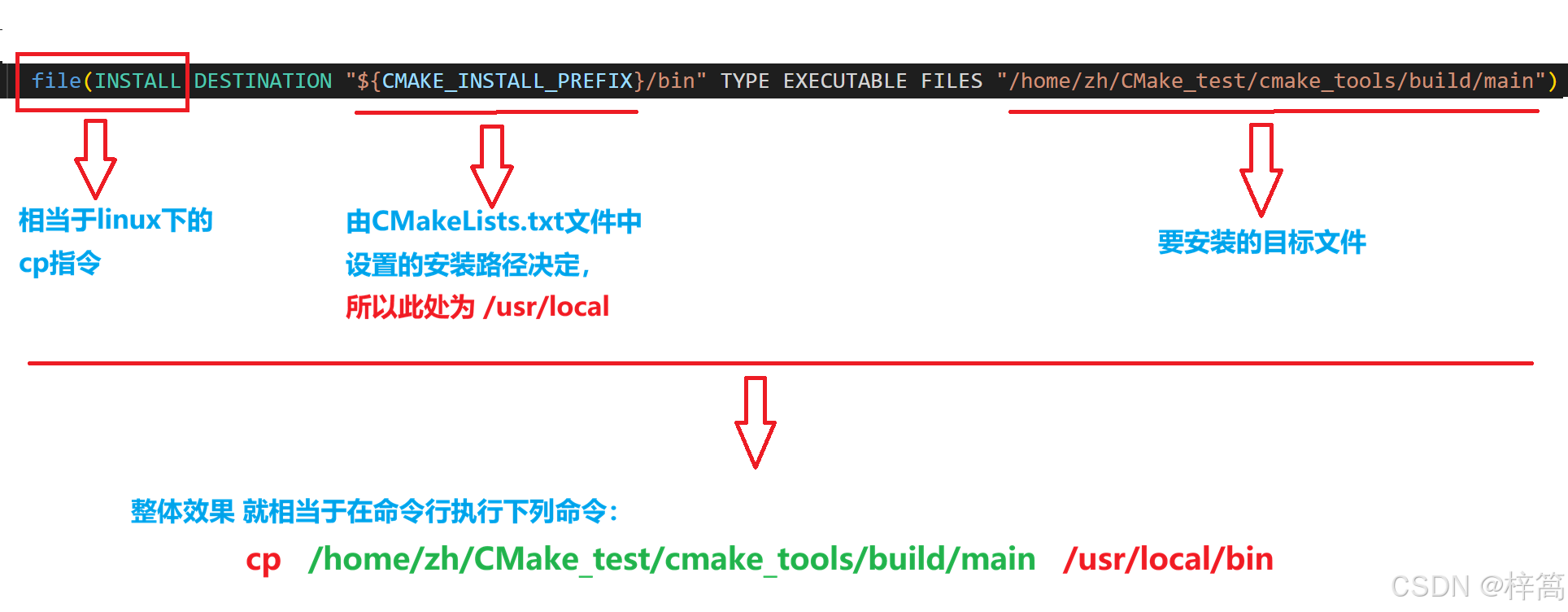

该命令会搜索构建目录下的 cmake_install.cmake文件，根据该文件的配置信息，就能知道该操作是要将构建目录下的可执行文件main 安装（拷贝）到 /usr/local/bin 路径下

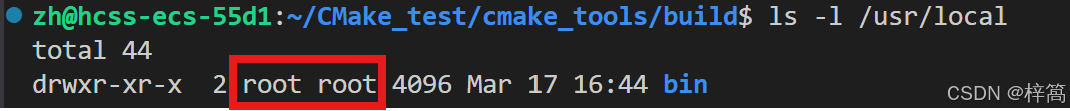

/usr/local/bin 目录的读写权限都是root，所以需要sudo提高权限到root，才能将可执行文件main 拷贝到 /usr/local/bin 路径下

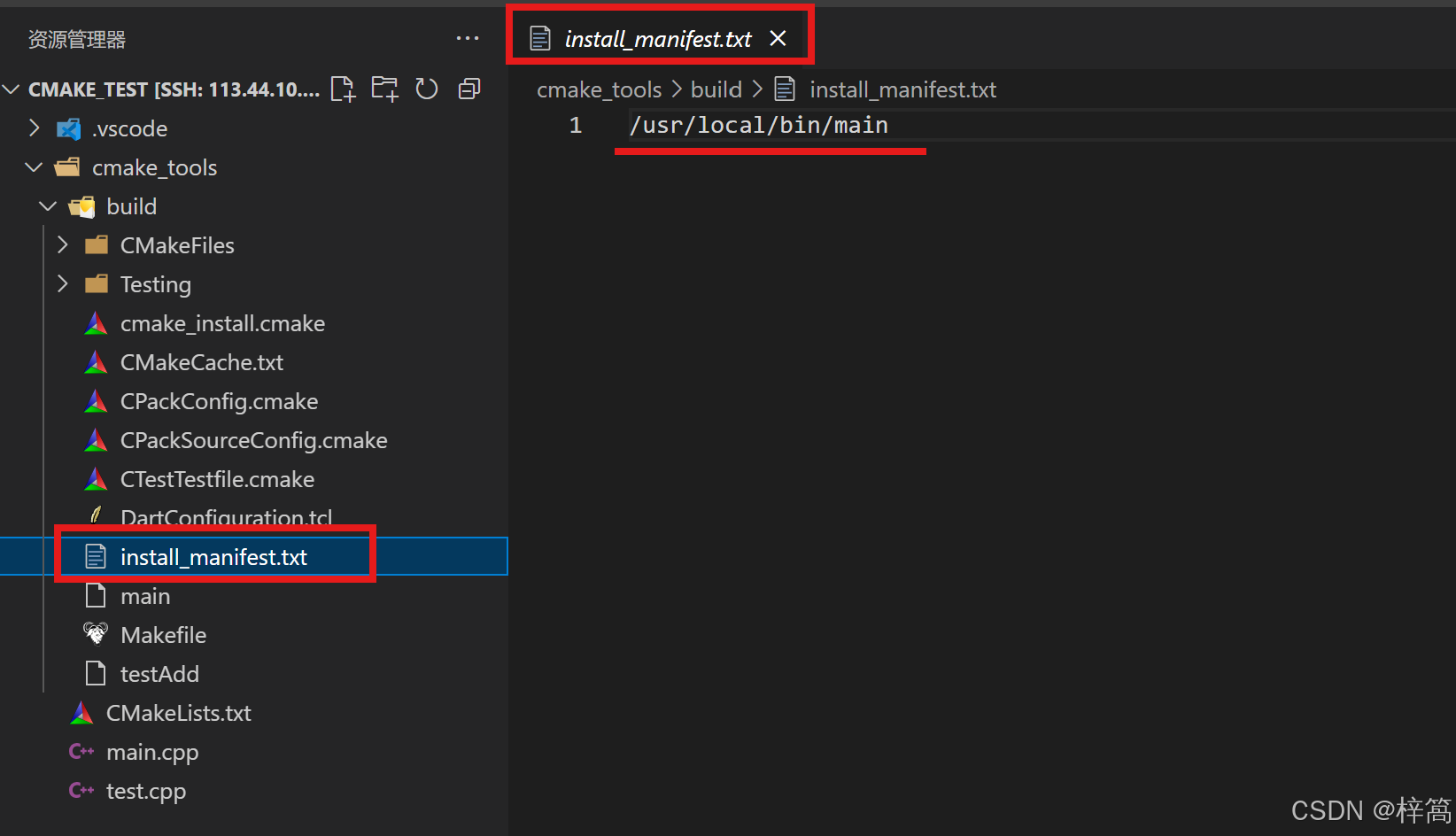

安装完成后，会在构建目录下一个叫 install_manifest.txt的文件，该文件被称为资源清单，会记录安装好的文件：

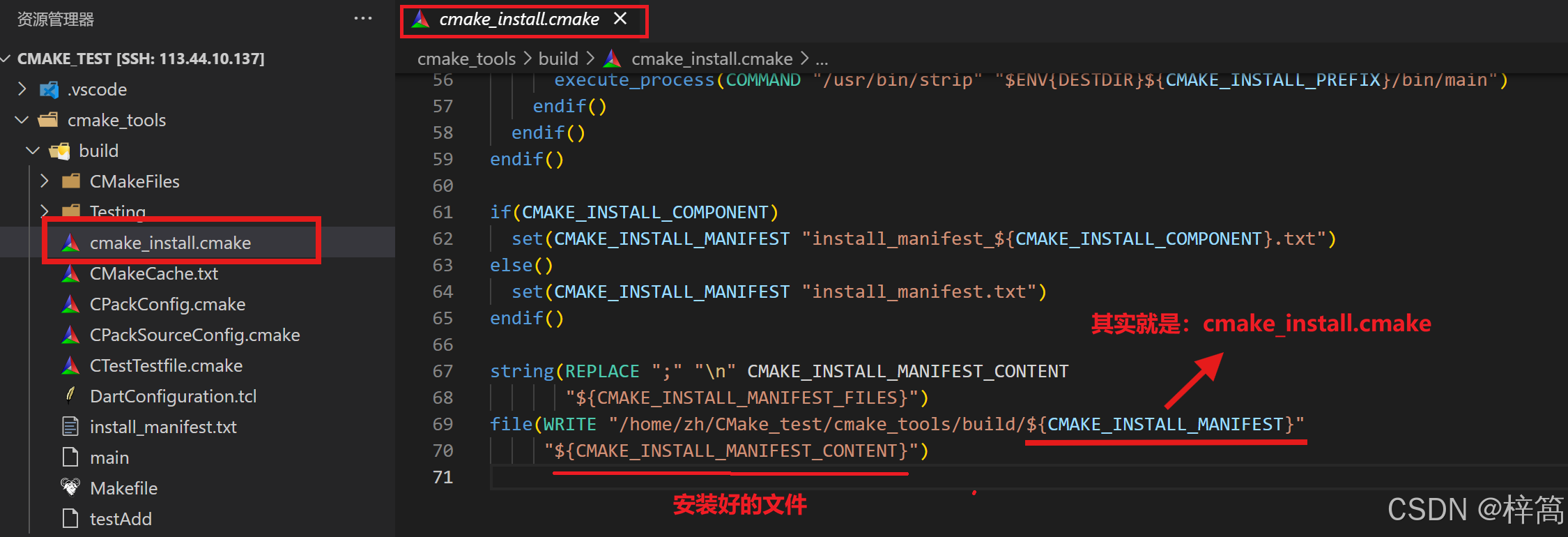

cmake_install.cmake文件中的最后一步：将安装好的文件路径写入构建目录下的 install_manifest.txt文件中
（第一次执行安装操作时，会在构建目录下创建install_manifest.txt文件，再进行写入；后续再执行安装操作，直接将安装好的文件路径写入已创建的install_manifest.txt文件）

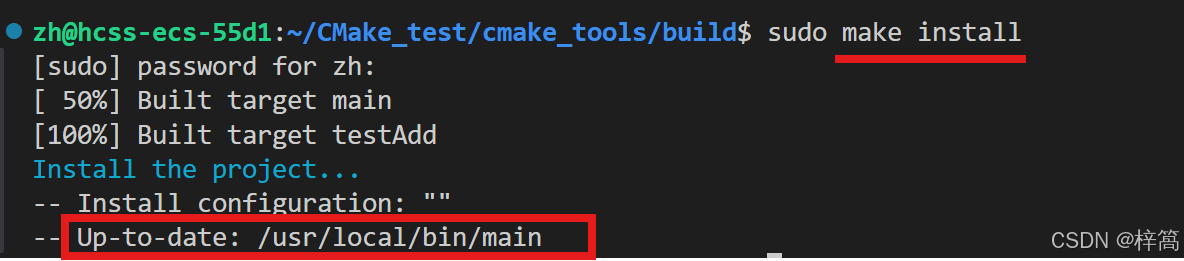

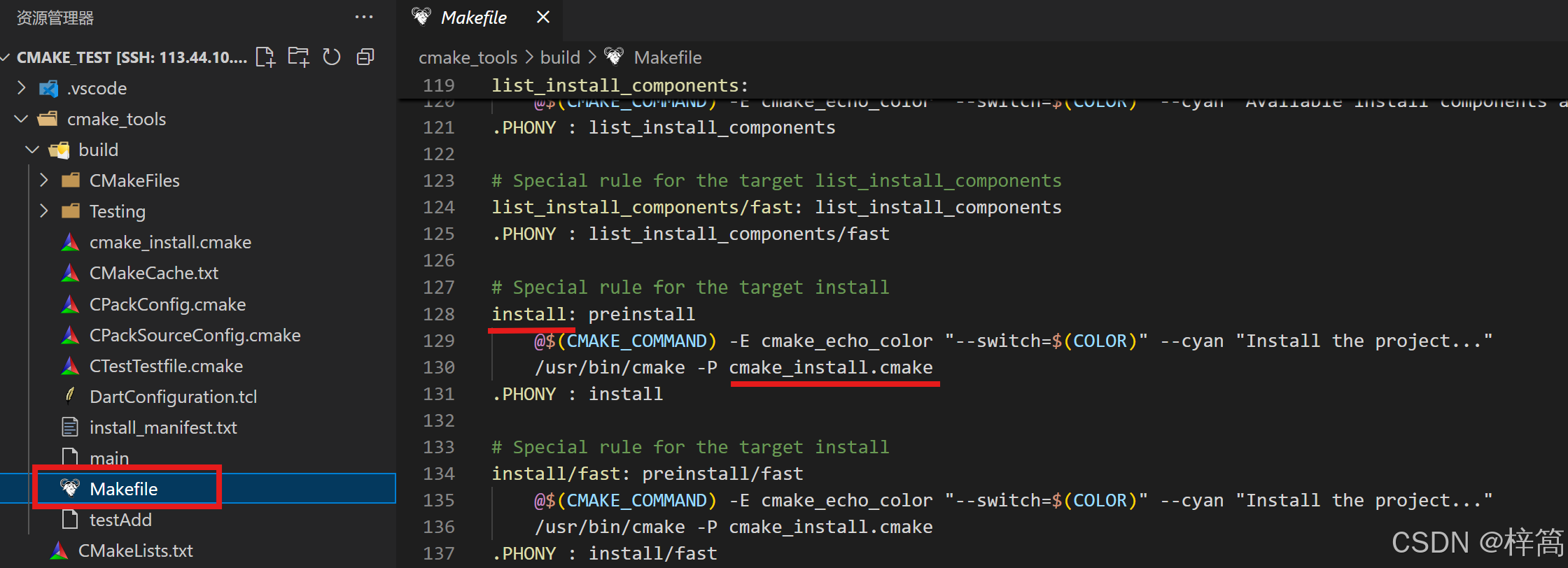

方式二：make install

Makefile文件下，执行install目标实际也是根据cmake_install.cmake文件来进行安装操作！

7. 打包

打包操作，需要在构建目录下执行以下命令：

bash 复制代码

cpack
或者
make package

使用cpack命令时，一般都要加sudo提权，否则可能执行失败

cpack指令具体做了哪些工作：

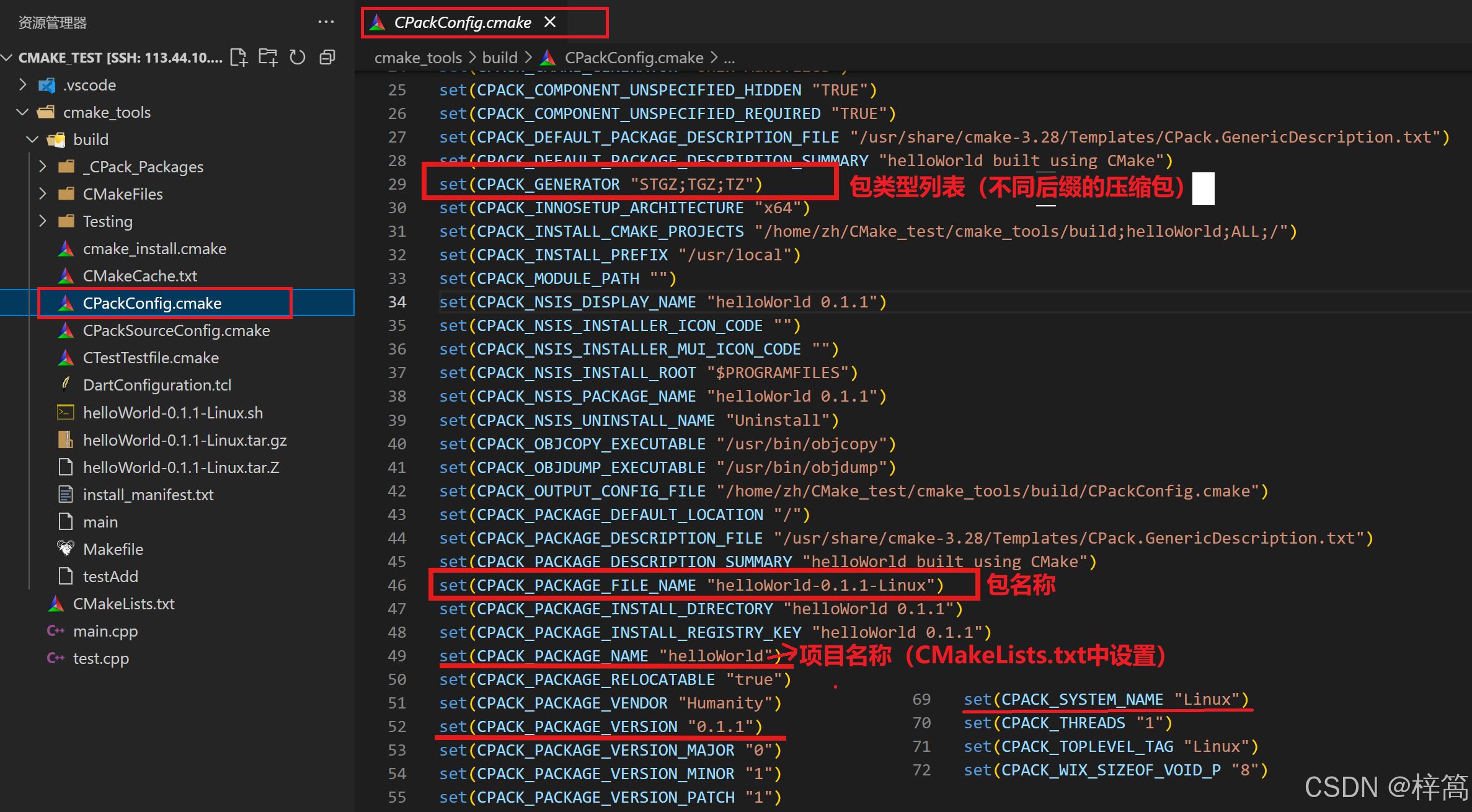

先在构建目录下创建 _CPack_Packages/Linux目录，再查找CPackConfig.cmake文件，设置好临时安装目录：

./_CPack_Packages/Linux/STGZ/helloWorld-0.1.1-Linux/
./_CPack_Packages/Linux/TGZ/helloWorld-0.1.1-Linux/
./_CPack_Packages/Linux/TZ/helloWorld-0.1.1-Linux/

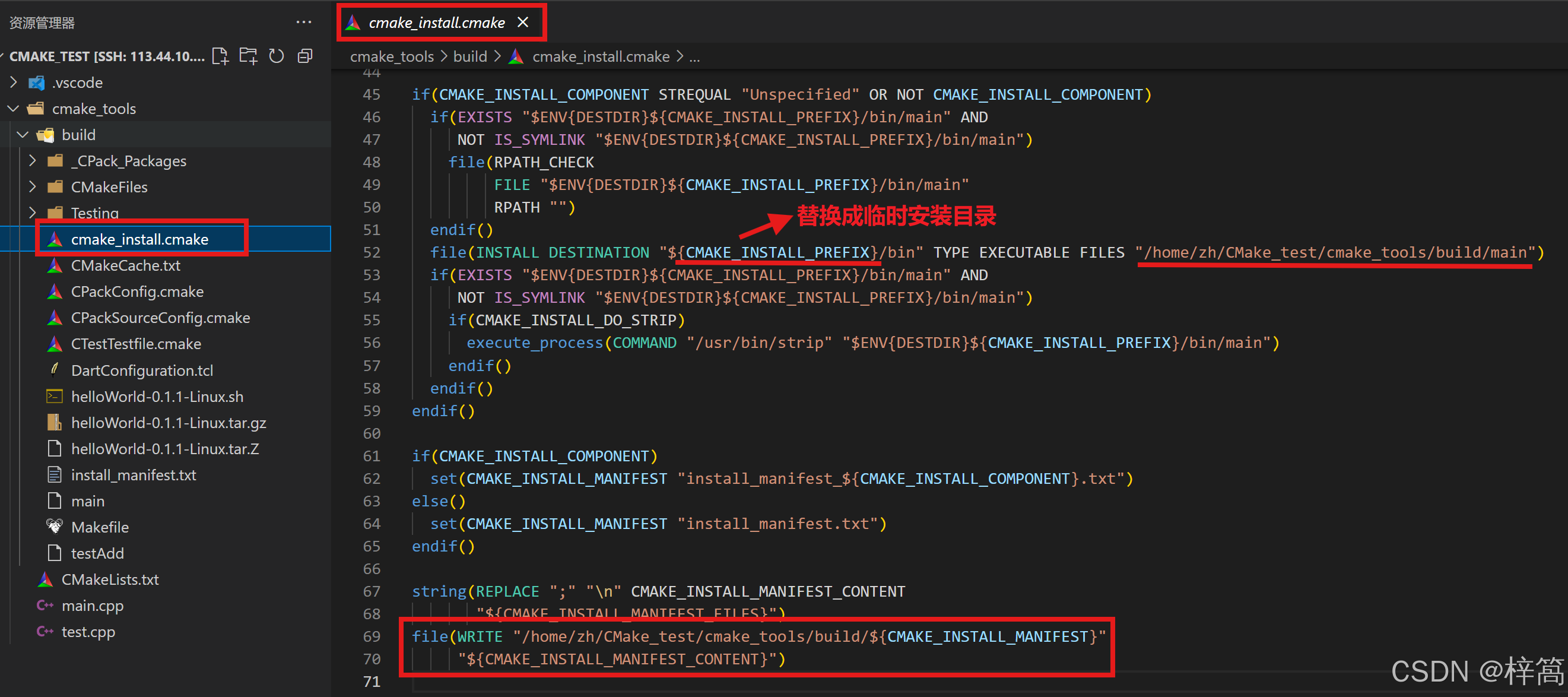

执行构建目录下的 cmake_install.cmake文件，将 install对应的目标main 拷贝到临时安装目录下：

./_CPack_Packages/Linux/STGZ/helloWorld-0.1.1-Linux/bin/main
./_CPack_Packages/Linux/TGZ/helloWorld-0.1.1-Linux/bin/main
./_CPack_Packages/Linux/TZ/helloWorld-0.1.1-Linux/bin/main

树状结构如下：

c 复制代码

./_CPack_Packages
└── Linux
    ├── STGZ
    │   └── helloWorld-0.1.1-Linux
    │       └── bin
    │           └── main
    │
    ├── TGZ
    │   └── helloWorld-0.1.1-Linux
    │       └── bin
    │           └── main
    │
    └── TZ
        └── helloWorld-0.1.1-Linux
            └── bin
                └── main

cpack命令前加sudo的原因：
cpack命令的执行过程中会调用cmake_install.cmake文件，而cmake_install.cmake文件最后会将安装文件的信息写入install_manifest.txt文件中，但是install_manifest.txt文件的权限是root，所以必须使用root权限！

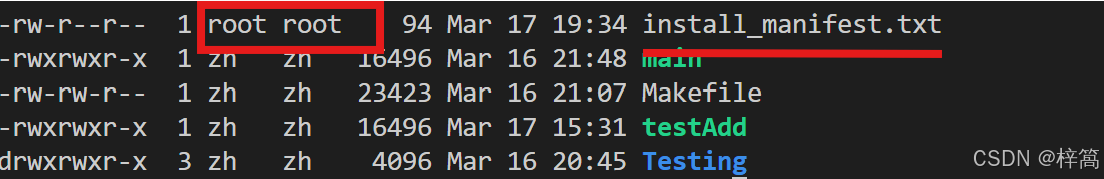

install_manifest.txt文件的权限为什么会是root?
install_manifest.txt文件是在第一次使用安装命令时创建的，我们第一次使用安装指令时用了sudo提权，所以创建的 install_manifest.txt文件也是root权限

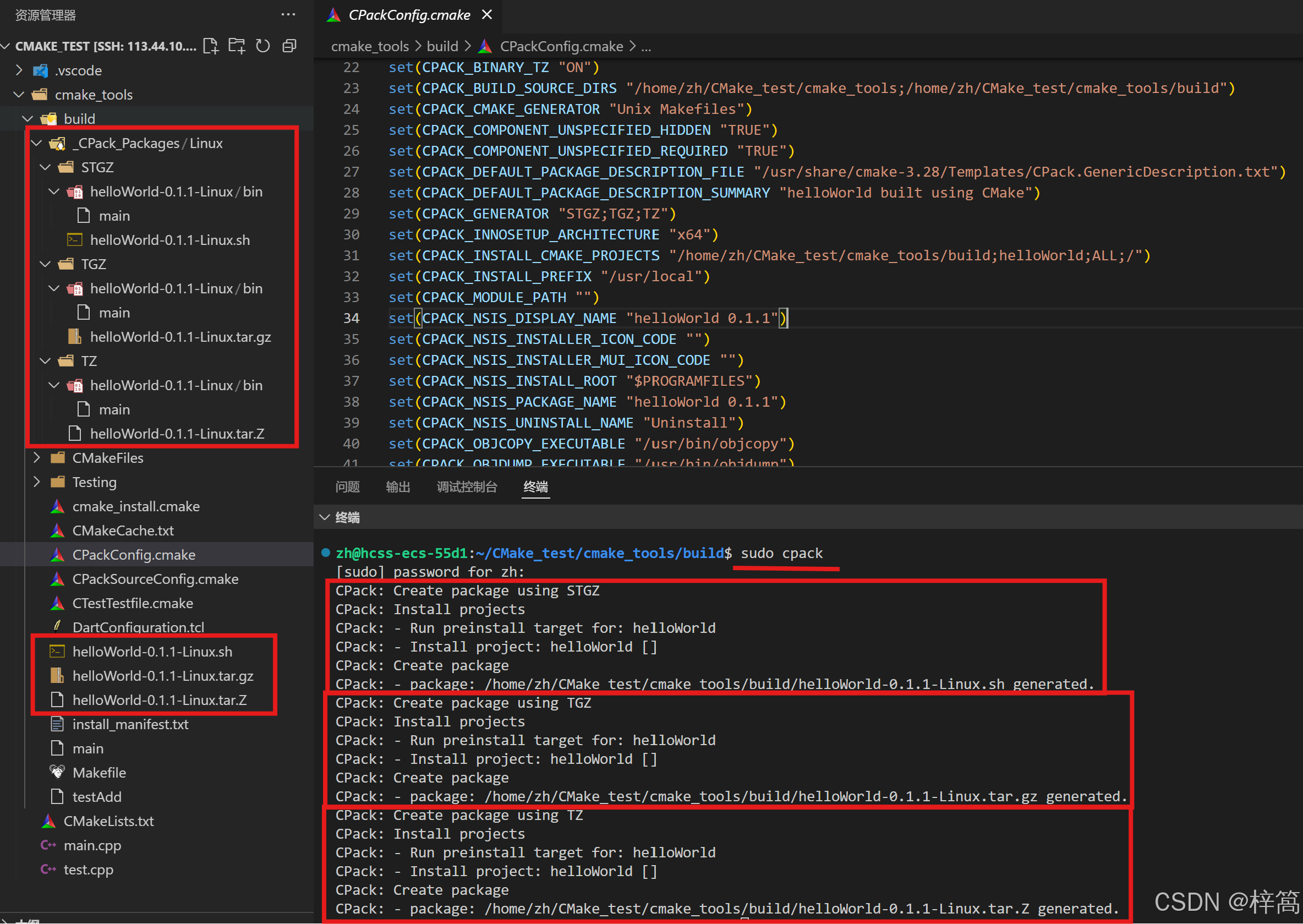

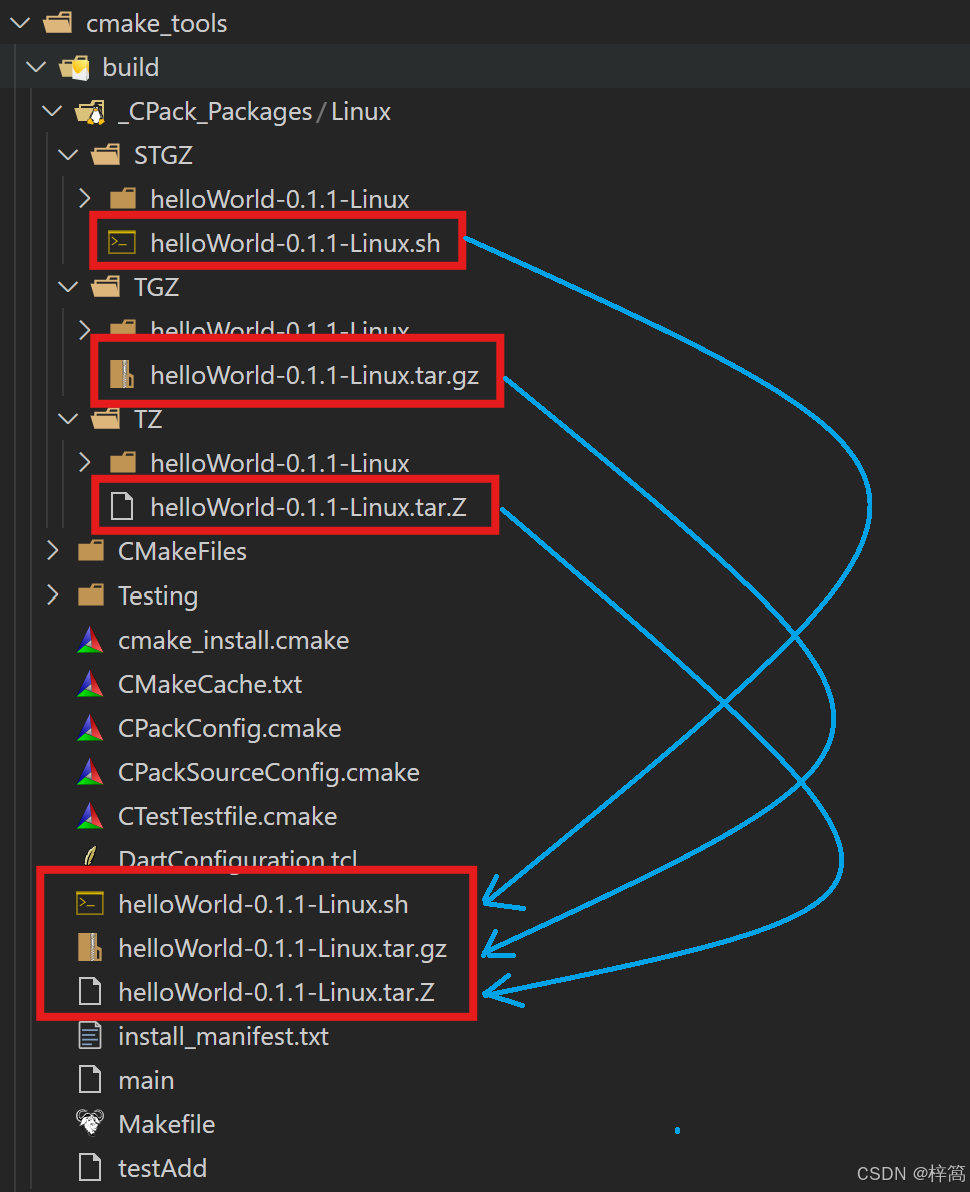

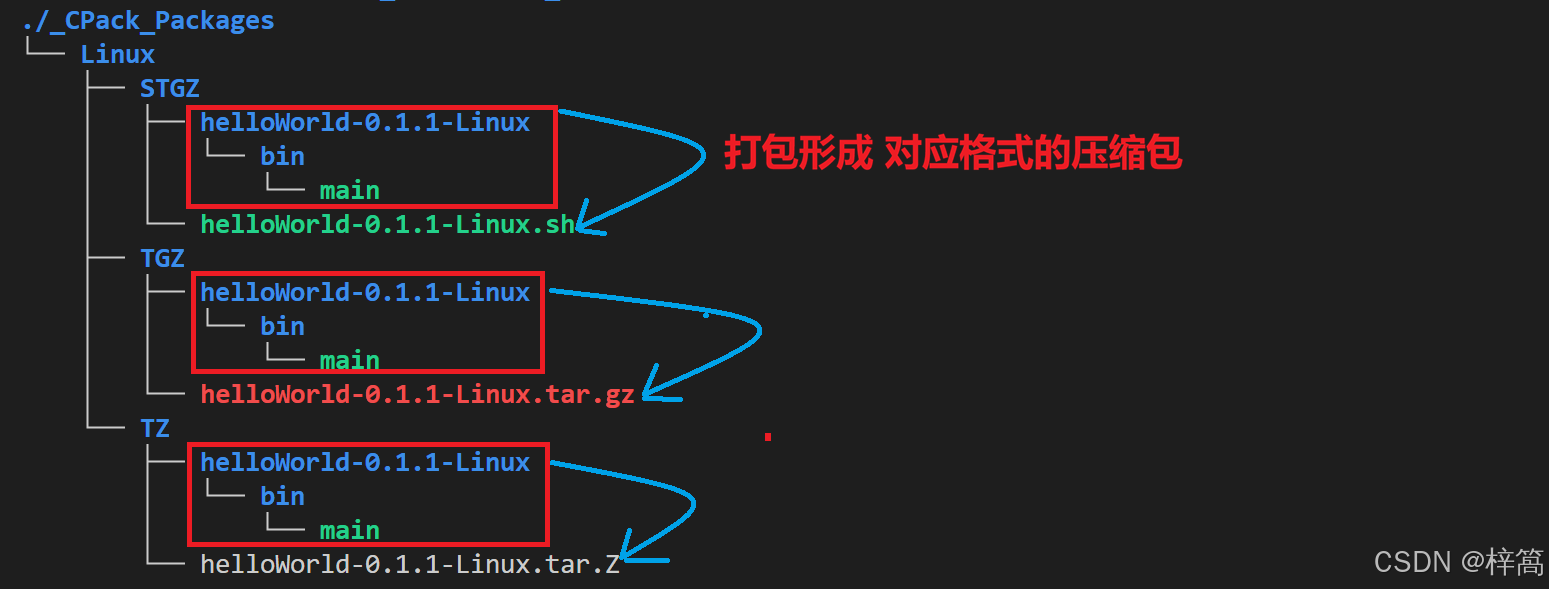

执行打包

c 复制代码

./_CPack_Packages
└── Linux
    ├── STGZ
    │   ├── helloWorld-0.1.1-Linux
    │   │   └── bin
    │   │       └── main
    │   └── helloWorld-0.1.1-Linux.sh
    ├── TGZ
    │   ├── helloWorld-0.1.1-Linux
    │   │   └── bin
    │   │       └── main
    │   └── helloWorld-0.1.1-Linux.tar.gz
    └── TZ
        ├── helloWorld-0.1.1-Linux
        │   └── bin
        │       └── main
        └── helloWorld-0.1.1-Linux.tar.Z

8. 补充部分命令行工具

8.1 脚本模式

bash 复制代码

cmake -P <file> = Process script mode.

CMake脚本模式，不会生成构建产物，也不会生成中间过程。 适合处理各种与构建系统无关的自动化任务，通过编写简洁的脚本文件，你可以实现环境检查、文件处理、部署打包等功能。

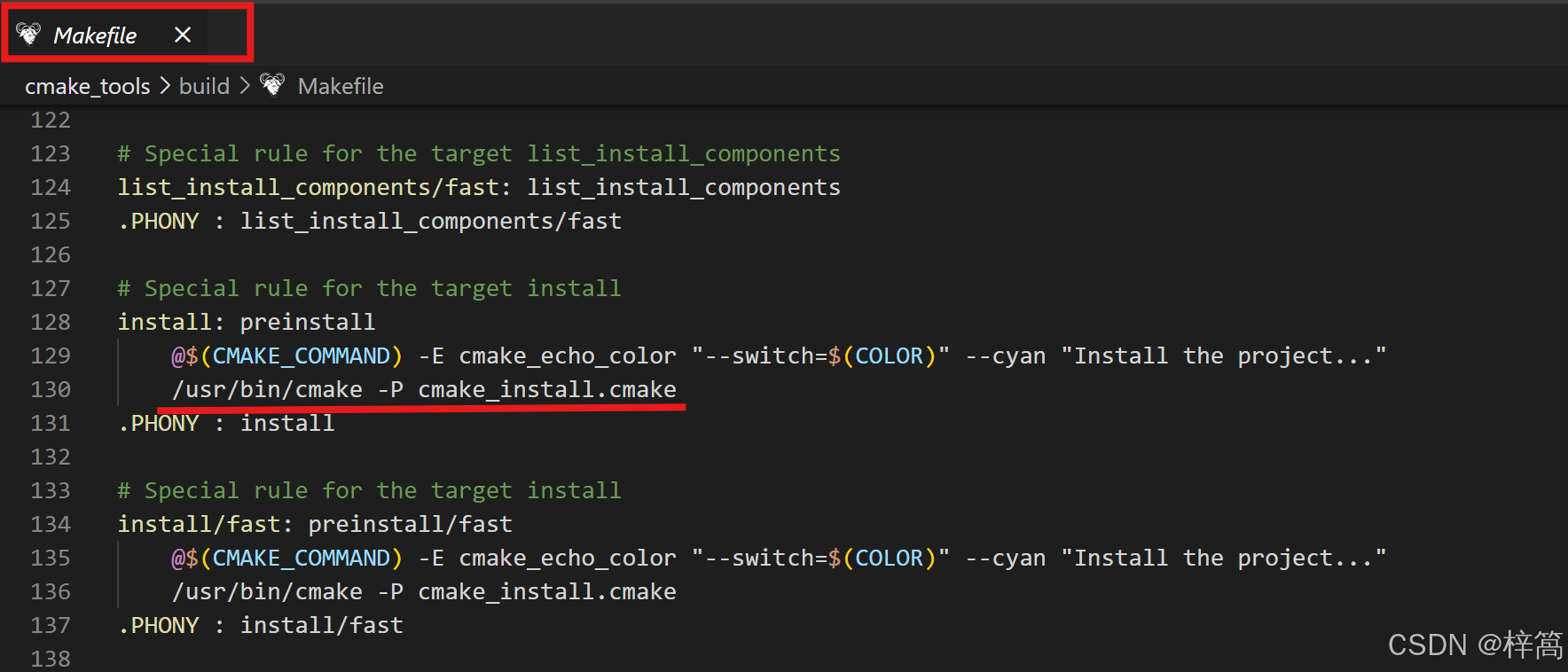

以下是hello_world 工程里cmake生成用于安装目标的主makefile代码片段，在主makefile里使用 cmake的脚本模式调用了cmake_install.cmake，在这里执行文件的拷贝等操作。

8.2 调用外部命令

bash 复制代码

cmake -E = CMake command mode.

⼀下是hello_world 工程里主makefile里的 RM命令，其实就是使用命令模式调用了rm -f 外部命令：

bash 复制代码

# The command to remove a file.
RM = /usr/bin/cmake -E rm -f

8.3 查看帮助

bash 复制代码

cmake --help
