MCU在硬件电路板上，是使用率非常高的芯片，其目的，很多都是作为控制IO，简单输入输出高低电平，或者使用IIC、SPI去读取另一设备的数据，等等。因此，MCU的电路设计，对于硬件工程师来说尤其重要，做出来能用是一回事，尽善尽美是另一回事。
供电滤波电容、复位电路这些简单的这里就不复述了，我们来讲讲单片机整体性设计思维。
对于电路板而言，必不可少的就是供电，DCDC的控制。中高端一些的DCDC。其芯片会有使能引脚（EN），状态检测引脚(PG)。
使能控制

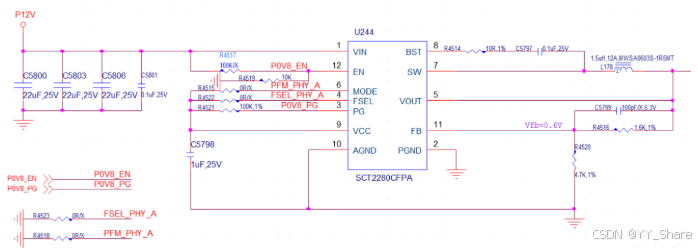

使能EN就是打开这个DCDC的供电输出，状态检测PG就是输出的电压是否在设定范围内，比如设定是5V输出，如果实际上确实是5V输出，PG电平为高（一一般是高电平，异常为低，具体芯片具体分析），如下芯片就有这两种信号，一般连接至MCU或者CPLD等。

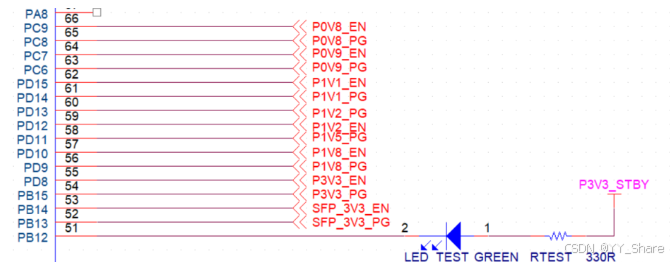

一般而言，一块电路板上有不同的供电，可能会很多，比如下图，0.8V,0.9V,1.1V......当需要控制不同供电的开关时，我们假设电路时序就以P0.8V_EN最优先，然后是检测P0.8V_PG...最后是SFP_3V3_PG。（对MCU来说，EN都是作为输出信号，PG都是作为输入检测信号）。
软件需要打开某个电源的供电，接着去检测这个电源的PG是否为正常状态，然后再打开下一个电源的供电，这里需要按照逻辑顺序往下操作，收到上一个PG信号才能操作下一个EN信号，这是重要的时序要求，不能跳过。
设计思维
在研发阶段设计时，怎么样才能方便硬件工程师去调试呢，答案来了，在时序的最后阶段，加一个LED，一般为绿色的，当该LED亮起时，说明软件上前面的时序都完全跑完，各个DCDC的供电是正常的（至少理论上如此）。
这个动作对于板卡第一次调试来说，非常友好，迭代更新时考虑到功耗或者实际需求，后期可以不上件该LED，或者软件上不点亮就好。
