基本概念
基本定位

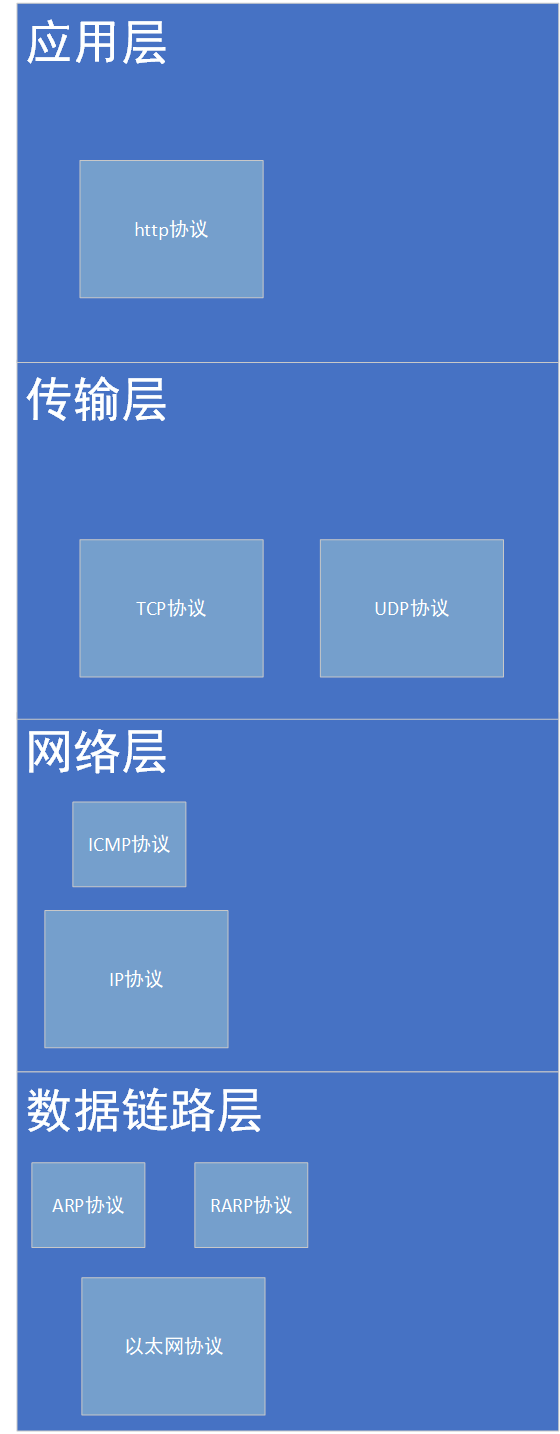

- 所属层级 ：网络层协议（虽然基于 IP 封装，但功能是辅助 IP 层，而非传输层）
- 诞生背景 ：IP 协议本身是不可靠、无连接的，丢包时无法通知上层原因，ICMP 就是为了弥补这个缺陷而设计的。
核心功能
- 确认可达性 ：验证 IP 报文是否成功送达目标地址 （比如
ping命令就是基于 ICMP 的 Echo 请求/应答）。 - 差错通知 ：当 IP 报文被丢弃时，向源主机发送差错报文，告知丢包原因（比如目标不可达、超时、需要分片但 DF=1 等）。
- 辅助 IP 层 ：为 IP 协议提供控制、诊断、差错报告能力，不参与数据传输。
关键细节
- 依赖关系 ：ICMP 报文封装在 IP 数据报中传输，所以它是基于 IP 协议工作的。
- 层级归属 ：因为它是为 IP 层服务的控制协议，而非为应用层提供端到端传输，所以归类为网络层，而非传输层。
总结
ICMP 是 IPv4 网络层的控制与诊断协议 ，核心作用是报告 IP 传输的可达性与丢包原因 (ICMP允许距离事故发生地最近的主机返回应答)，弥补了 IP 协议不可靠的缺陷，是 ping、traceroute 等网络诊断工具的底层基础。
ICMP报文格式
ICMP 报文封装在 IP 数据报 中，整体分为 首部（固定 8 字节） 和 数据部分。

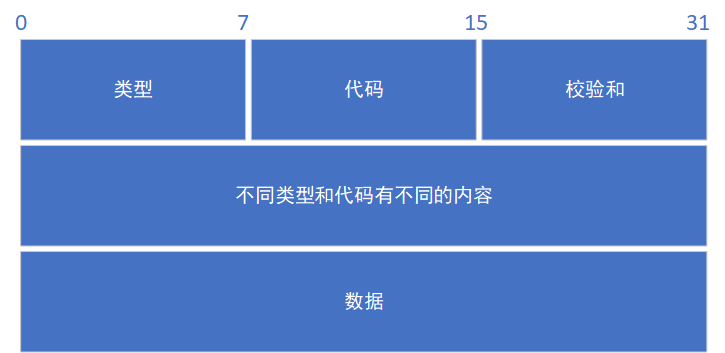

报文整体结构
| 字段 | 长度（字节） | 说明 |
|---|---|---|
| 类型（Type） | 1 | 定义报文功能（如 Echo 请求、目标不可达等） |
| 代码（Code） | 1 | 同一类型下的细分原因（如目标不可达分网络不可达/主机不可达） |
| 校验和（Checksum） | 2 | 对整个 ICMP 报文做差错校验 |
| 内容（可变） | 4 | 随类型不同而变化（如 Echo 报文里是标识符+序列号） |
| 数据部分 | 可变 | 差错报文会携带出错 IP 数据报的首部 + 前 8 字节数据 |
关键字段详解
（1）类型（Type）
常见类型值：
0：Echo 应答（ping 响应）8：Echo 请求（ping 探测）3：目标不可达11：超时（TTL 耗尽）5：重定向
（2）代码（Code）
对类型的进一步细分，例如：
- 类型
3（目标不可达）：0：网络不可达1：主机不可达2：协议不可达3：端口不可达4：需要分片但 DF=1
（3）校验和（Checksum）
- 覆盖整个 ICMP 报文（首部 + 数据）
- 用于检测传输过程中的比特错误
两种典型报文格式

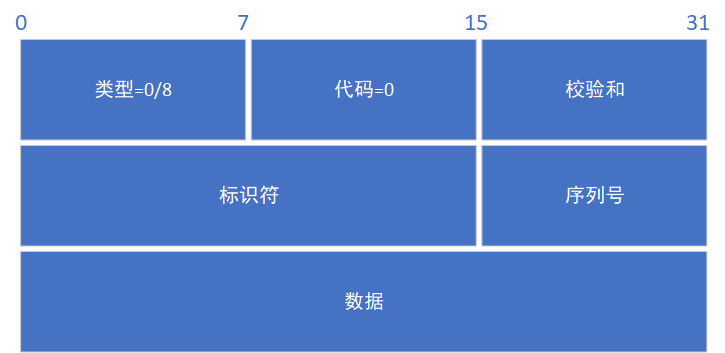

（1）Echo 请求/应答（ping 用）
- 类型：请求为
8，应答为0 - 代码：固定为
0 - 数据：通常填充任意字节（如 ASCII 字符）

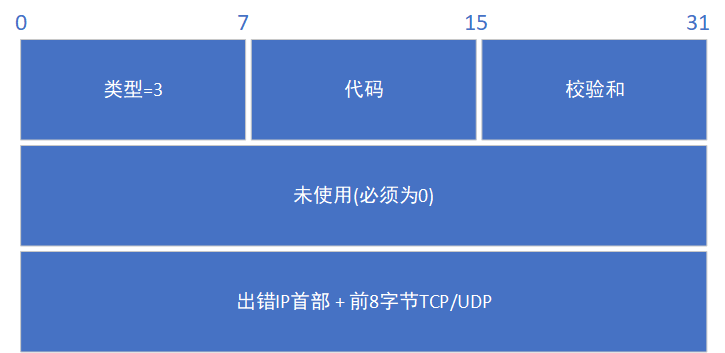

（2）目标不可达/超时等差错报文
- 数据部分：携带触发差错的原始 IP 数据报首部 + 前 8 字节，方便源端定位是哪个报文出了问题
