知识点总结（二）POSIX API 、 tcp/ip网络协议栈、dpdk

1. POSIX API 网络相关

socket函数： 用来获取一个listenfd的系统调用，相当于开启一个监听服务器；
bind函数： 用来绑定listenfd和ip、端口等相关的协议地址；
listen函数： 根据绑定的协议地址，用listenfd开启监听；
accept函数： 接收客户端的连接请求，获取一个clientfd；
connect函数： 这是客户端请求服务端建立连接的方法；
send/recv函数： 当fd就绪之后，用来从socket缓冲区读写数据的方法；

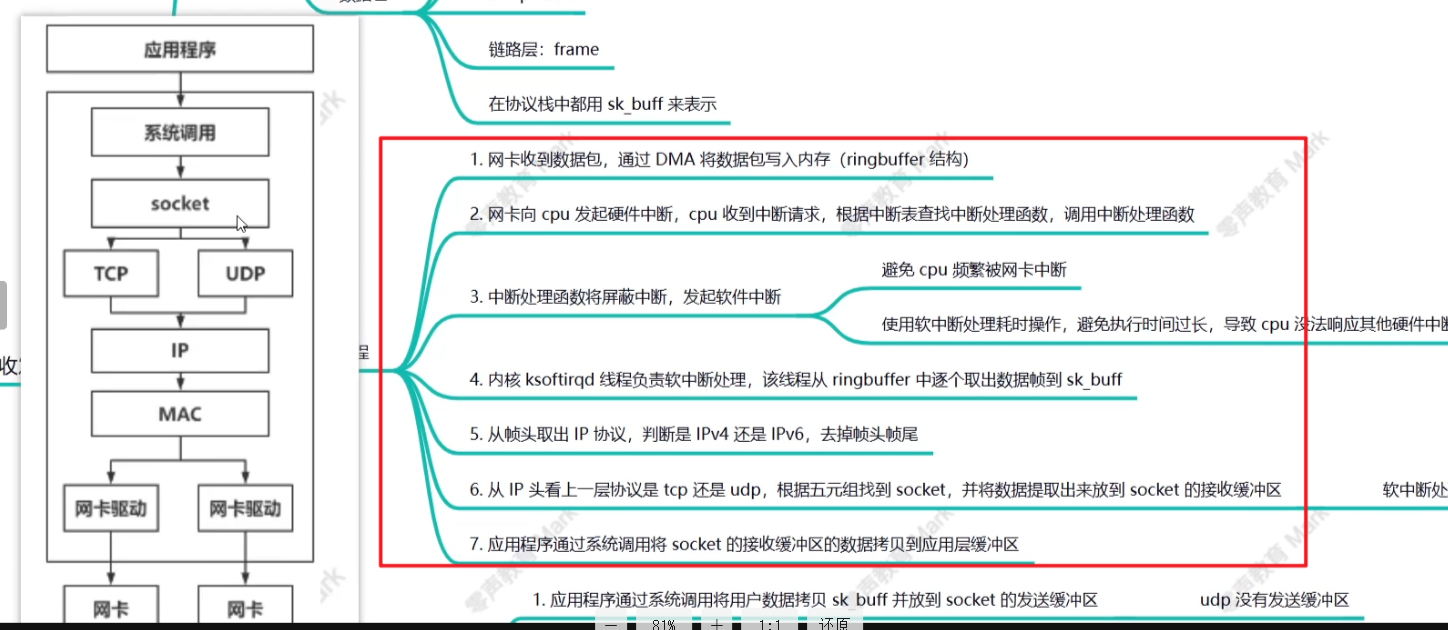

2. 内核协议栈收数据包的流程

网络协议栈是抽象概念，内核协议栈是实现网络协议栈的具体表现

网卡收到数据包，通过DMA将数据包写到内存(ringbuffer)；
网卡向cpu发起硬件中断，cpu根据中断调用中断处理函数；
中断函数会将硬件中断屏蔽掉(先执行完当前数据包接收后再开启)，发起软件中断；
内核线程负责处理软中断函数，从ringbuffer中逐个取出数据到sk_buffer(此时数据包带有各层头部信息)；
核心步骤： 将sk_buffer中的数据层层解析，去掉帧头帧尾、ip头、tcp头或udp头，然后根据五元组找到对应的socket
将sk_buffer解析出来的数据包复制根据指针移动到socket缓冲区（此处不涉及数据拷贝），如果是epoll模型，则会触发socket对应的回调函数通知与其连接的fd的EPOLLIN就绪；

3. 连接建立 -三次握手

注意： 对于客户端调用connect函数起， 2 中的数据包收发过程就一直在使用(SYN、SYN-ACK、ACK包的收发)，只不过不会有sk_buffer向socket缓冲区写数据的操作，因为建立连接的包本身不含有应用数据。

posix Api在三次握手中的函数： 首先客户端发起需要调用connect，服务端此时需要listen对应端口，等三次握手完成后才可调用accpet接收应用数据包

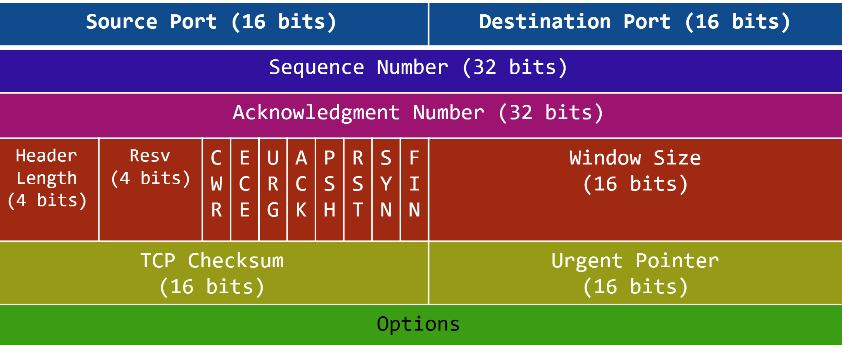

3.1 tcp(传输层控制协议)头结构

Source port ：源端口；
Destination port ：目标端口；
seq Number：请求序列号，表示在此次连接中第一个数据字节的序列号；后续也需要表示当前发送的数据字节序列号；
ack Number ：确认序列号，仅当ACK标志位1的时候有效，表示期望下次收到的序列号也就是seq Nmuber + 字节数 -1
SYN：同步序号，用于建立连接；
ACK：确认号字段有效；
window size：窗口大小，用于流量控制，表示接收方当前可用接受缓冲区的大小，发送方可根据此字段控制发送速率

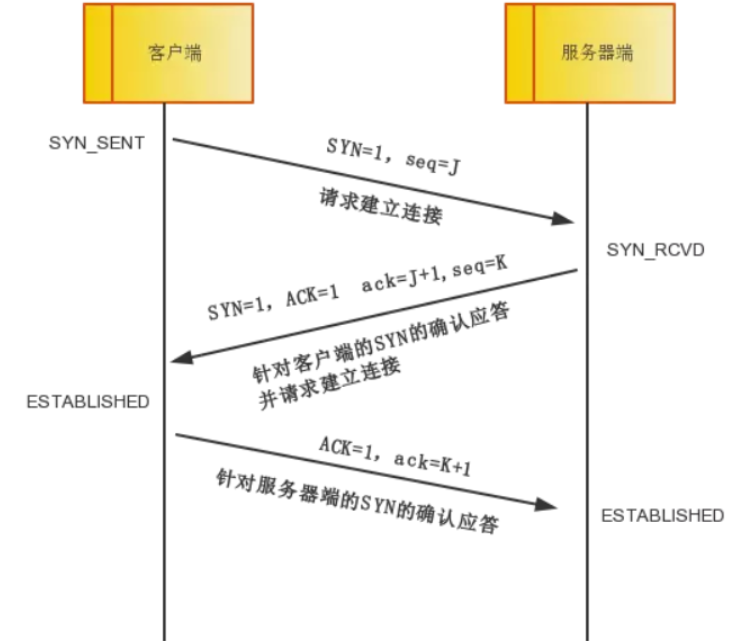

3.2 三次握手具体表现

前提是服务端已经调用了listen监听端口了，此时客户端调用connect发起连接请求

客户端发送SYN报文 ： SYN = 1 ， seq = x ；状态：closed -> syn_sent
服务端回复ACK报文 ： SYN = 1 ， seq = y ，ACK = 1 ， ack = x +1 ；状态 : listen -> syn_recv；将连接放入半连接队列
客户端回复ACK报文 ： ACK = 1 ，ack = y + 1 ；状态：syn_sent -> establish

服务端收到客户端的最后一次ack确认之后：状态变为establish，并且从半连接队列转移入全连接队列，等accept()调用之后再从全连接队列中取走！

3.3 为什么是三次，而不是两次或四次

① 本质上是以最小确认轮次问题，TCP需要双方各自确认：

第一次握手：让服务端确认 -- 能收到客户端；并且告知自己序列号；
第二次握手：让客户端确认 -- 能收到服务端，且服务端能收到客户端；告知自己序列化并确认对端序列号；
第三次握手：让服务端确认 -- 客户端能收到服务端；确认对端序列号；

这样的话双方就都确认了 ① 自己和对端都能发送/接收数据 ② 互相确认初始序列号！

② 为什么不是两次

如果ACK-SYN包发送出去后服务端就进入establish，那如果该数据包客户端并没有收到，服务端就会进入一直等待且永远收不到数据的情况。这样会导致客户端和服务端的状态不一致！
如果网络延迟，服务端收到一个旧的SYN并回复SYN-ACK，并建立连接，但是客户端发现这是超时放弃的就会发送RST，在服务端收到RST之前这个连接的建立会浪费资源。

③ 为什么不是四次

第三次握手已经足够确认双方的收发能力了，第四次握手完全没必要属于资源浪费。

3.4 如果第三次握手的ACK包丢失了怎么办？

超时重传：
- 当服务端发送SYN-ACK包后，会启动一个定时器，等待客户端的ACK；
- 若超时未收到ACK，则会重传ACK-SYN （通常重传 5 次左右，总时间约 1 分钟）；
客户端进入ESTABLISHED：
- 在服务端重传之前发送数据包到服务器，此时也会建立连接；
- 收到超时重传的包，则继续完成ACK包的发送；
- 若一直没有收到超时重传的包，且也不发送数据，那么会收到服务器的RST包，重新建立连接

3.5 半连接和全连接队列

半连接队列(SYN Queue) ：存放已完成第一次握手（收到 SYN）、但未完成第三次握手（未收到 ACK）的连接，状态为 SYN_RCVD；作用： 半连接队列用于防止服务端过早分配资源，只有收到 ACK 后才移入全连接队列。
全连接队列(Accept Queue) ：存放已完成三次握手、但未被应用程序 accept() 取走的连接，状态为 ESTABLISHED；作用： 全连接队列用于缓冲已完成连接，等待应用层取用。若队列满，后续连接可能被丢弃或拒绝。

3.6 什么是syn泛洪，如何防范

**SYN 攻击：**攻击者伪造大量不同源 IP 的 SYN 报文发送给服务器，服务器回复 SYN-ACK 后将这些半连接放入半连接队列，但攻击者不回复 ACK，导致半连接队列迅速占满，正常用户的 SYN 被丢弃，服务不可用。

防范措施：

增大半连接队列
缩短半连接存活时间
启动syn cookie：syn收到后不分配资源，而是生成一个cookie作为序列号返回，客户端ack的时候鞋带，验证通过后建立连接
防火墙过滤可疑ip

4. 连接断开 -四次挥手

首先确定，四次挥手可以由客户端发起，也可以由服务端发起！

以客户端发起断开为例，客户端close调用

第一次挥手(发送FIN报文)：
- 客户端： 调用 close()，发送 FIN 报文，序列号为 u（等于之前已传送数据的最后一个字节的序号加 1）。客户端状态由 ESTABLISHED 变为 FIN_WAIT_1，表示主动关闭连接，不再发送数据。
- 服务端： 仍处于 ESTABLISHED，收到 FIN。
第二次挥手(发送ACK报文)：
- 服务端： 收到 FIN 后，立即回复 ACK 报文，确认号为 u+1。服务端状态由ESTABLISHED变为CLOSE_WAIT，表示被动关闭，此时应用程序还可以继续发送数据（半关闭状态）。
- 客户端： 收到 ACK 后，状态由 FIN_WAIT_1 变为 FIN_WAIT_2，等待服务端的 FIN。
第三次挥手(发送FIN报文)：
- 服务端： 当应用程序也调用 close() 时，服务端发送 FIN 报文，序列号为 v（可能不同于 u），确认号仍为 u+1（因为之前已确认）。服务端状态由 CLOSE_WAIT 变为 LAST_ACK，等待客户端的最终 ACK。
- 客户端： 处于 FIN_WAIT_2，等待 FIN。
第四次挥手(发送ACK报文)：
- 客户端： 收到服务端的 FIN 后，回复 ACK 报文，确认号为 v+1。客户端状态由 FIN_WAIT_2 变为 TIME_WAIT，进入等待状态（2MSL，即两倍最大报文段生存时间）。
- 服务端： 收到 ACK 后，状态由 LAST_ACK 变为 CLOSED，连接彻底关闭。
- 客户端： 在 TIME_WAIT 状态等待 2MSL 后，自动变为 CLOSED。

4.1 为什么不能合并为三次？

服务端有剩余数据未传递完毕： 服务端收到FIN时还有数据要发送，不能立即关闭；ack和syn中间可继续传输剩余数据

4.2 TIME_WAIT的作用(2MSL)？

确保最后的ACK被对方收到 ，如果丢失，服务端会重新发送FIN包；
让旧链接的报文在网络中消失 如果没有这个时间，新连接恰好用到了同样的四元组建立连接，并且序列化又恰巧出现在接受窗口，这样会扰乱新连接的数据。
1MSL问题： 因为1MSL只能保证一个方向报文消失，但是tcp是双向的。主动关闭方发送的最后一个 ACK 和被动力可能重传的 FIN 都需要时间消失，且报文可能来回传播，因此需要 2MSL 来覆盖两个方向的最大延迟。

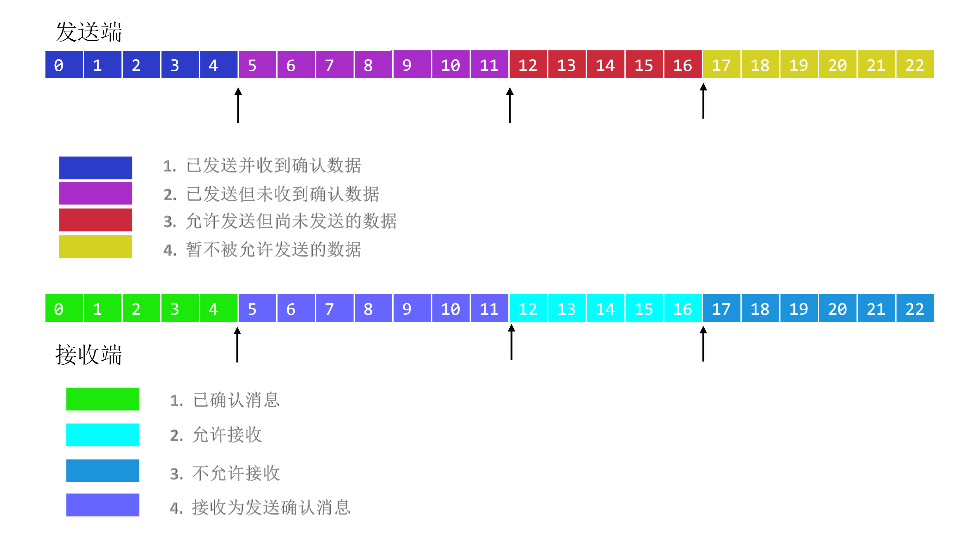

5 滑动窗口用来做流量控制

在接收端回复给客户端的tcp头部会有window这个字段，用来表示接收端还能最大接收的数据量，此时发送端会根据该字段调整三个指针的位置控制发送数据大小，实现流量控制。

6 超时重传

以三次握手的第二次为例：

服务端发送syn-ack包后，设置一个定时器时间设置为RTO =1秒(因为没有参考时间，linux默认)，如果超过这个时间服务端没有收到客户端ack报文，则会重新发送syn-ack包，然后重置定时器但此时基于指数退避原则，每次超时重传后RTO =2 * RTO。

7. 拥塞控制

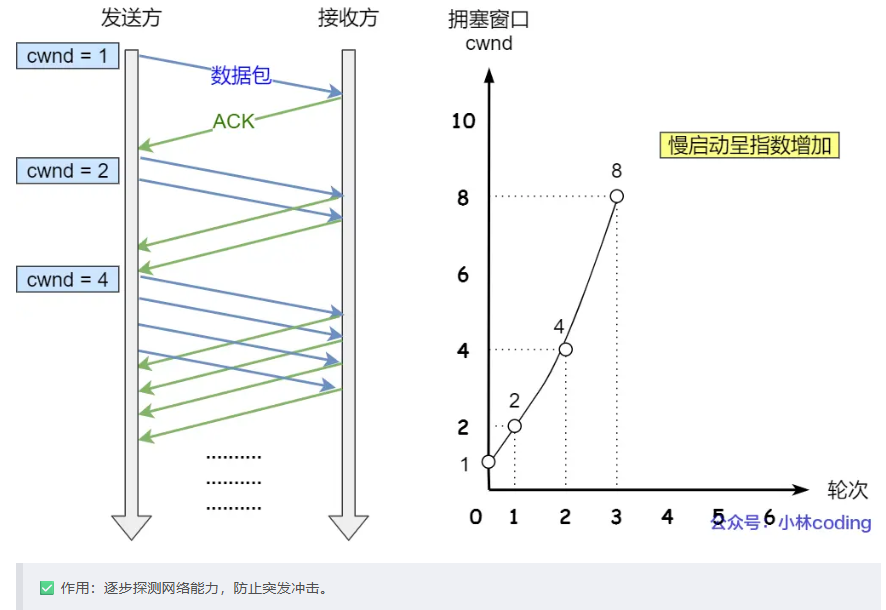

7.1 慢启动

初始的cwnd很小，可以为1，每次收到ack包后就翻倍，达到阈值或丢包为止。

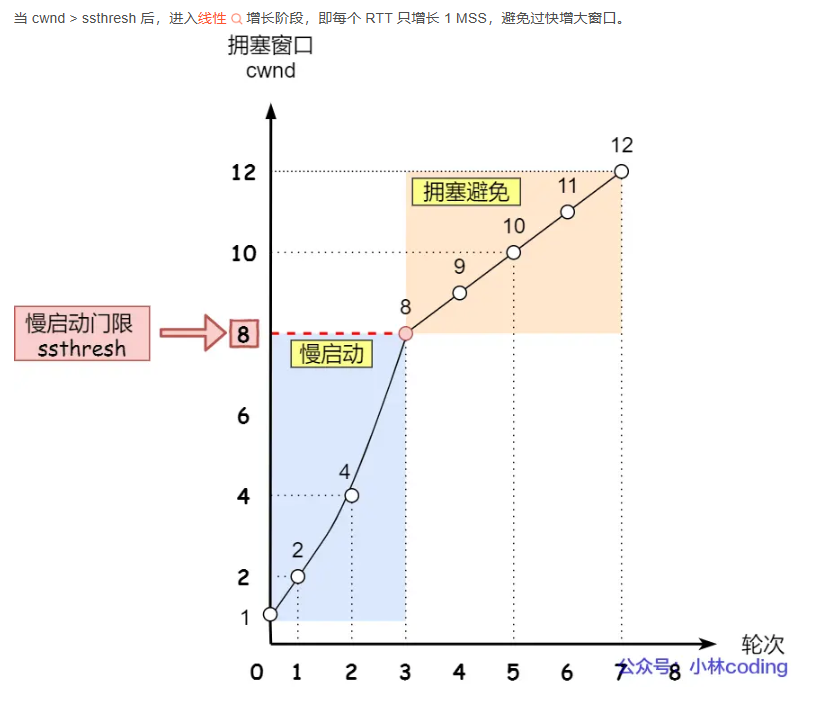

7.2 拥塞避免

8. dpdk

8.1 什么是dpdk

由于在内核协议栈中 ① 数据包经过内核的DMA缓冲区拷贝到内核的sk_buf ，② sk_buff 通过指针移动到socket缓冲区后通过recv/read 拷贝到用户空间这两次拷贝，因此效率相对降低。DPDK可以拦截网卡数据，将数据包映射到在用户空间配置好的巨页中，省去了内核作为桥梁，但是需要自己实现数据包的解析：也就是用户态网络协议栈。
