FT8440S-RT 与 FT8440E 同属 FT8440 系列非隔离 PWM 功率开关，核心功能一致；主要差异在耐压等级、产品状态、封装后缀。
FT8440E 与FT8440S-RT 核心联系（相同点）
产品定位：均为12V/18V、200mA非隔离 Buck 型电源芯片，面向小家电辅助电源、智能家居等低成本场景。
核心架构：集成电流模 PWM 控制器 + 高压功率 MOS + 高压启动 + 采样电阻，外围仅 4--5 个元件，无需环路补偿。
输出设定：FB 脚悬空 = 12V、短路 GND=18V、接电阻可 5--18V 连续可调，精度 ±3%。
保护功能：内置 UVLO、OVP、OTP、逐周期 OCP、SCP、前沿消隐 LEB、频率抖频（EMI 优化）。
封装与启动：均为SOP8，启动时间约 50ms，静态功耗低。
关键区别（差异点）
| 参数 | FT8440S-RT | FT8440E |
|---|---|---|
| 耐压 | 650V | 600V |
| 产品状态 | 逐步停产，不推荐新设计 | 主力量产型号，优先推荐 |
| 后缀含义 | -RT = SOP8 编带（贴片量产） | 无后缀 = 标准 SOP8；E-RT= 编带版 |
| 功耗 | 12V 输出时约50mW | 12V/18V 固定输出约60mW |
| 定位 | 早期高耐压版本 | 优化成本、主推的成熟型号 |

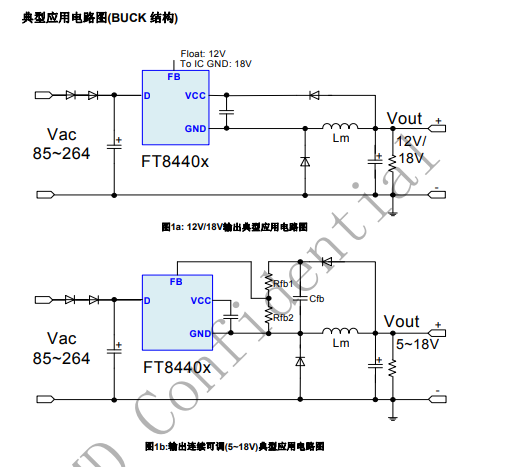

FT8440X典型应用电路：
FT8440E典型应用电路（最常用）
- Buck 降压（220V→12V/18V，推荐）
外围元件清单（最简）：
输入整流：1N4007×4 或 桥堆
输入滤波：4.7μF/400V（按 2μF/W 估算）
功率电感：1--2mH，饱和电流 **>600mA**
续流二极管：SS14（1A/40V）或 1N5819
输出滤波：≥470μF/25V（低纹波可加大）
VCC 电容：1μF/50V（影响环路响应）
FB 设定：悬空 = 12V；短路 GND=18V
电路要点：
非隔离结构，输出地与输入强电共地，需做好绝缘与安规设计。
电感靠近芯片 DRAIN 脚，减小环路面积，降低 EMI。
输出电容选低 ESR 电解 + MLCC 并联，改善纹波与动态响应。

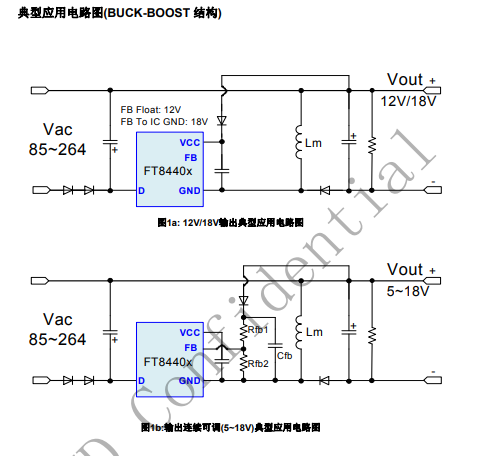

- Buck‑Boost 升降压（宽压 / 负输出）
适用于输入波动大（如 90--300V）或需要负输出场景。
电感一端接芯片 DRAIN，另一端接续流二极管阳极与输出地，其余与 Buck 类似。
- 简易反激（隔离需求）
加隔离变压器实现隔离输出，适合对安规要求高的场景，但外围略复杂。
核心特性（应用基础）
输入 / 输出：85--265V AC 输入；FB 悬空 = 12V、短路 GND=18V、接电阻可 5--18V 连续可调，精度 ±3%。
集成度：SOP8 封装，内置600V 功率 MOS + 高压启动 + 采样电阻 + 电流模 PWM + 误差放大器，外围仅 4--5 个元件，无需环路补偿。
功耗与启动：12V/18V 固定输出静态功耗≈60mW，启动时间≈50ms。
EMI 与保护：内置频率抖频优化 EMI；集成 UVLO、OVP、OTP、逐周期 OCP、SCP、前沿消隐 LEB。
优势：比阻容降压更安全、比传统反激成本低、比 RCC 更稳定，即插即用、免调试.
主流应用场景（落地案例）
FT8440E是600V、12V/18V、200mA非隔离 PWM 功率开关，主打极简外围、低成本、高可靠，适合小家电、智能家居等小功率辅助电源场景。
- 小家电辅助电源（最广泛）
电饭煲、电磁炉、电压力锅、豆浆机、加湿器等控制板供电。
负载：MCU（30--50mA）+ 按键 / 显示（20--40mA）+ 继电器驱动（50--100mA），总电流 **<200mA**，FT8440E 刚好匹配。
- 智能家居与 IoT
智能插座、开关面板、温湿度传感器、网关等低功耗设备。
优势：低静态功耗（≈60mW），满足待机能耗要求；SOP8 小体积，适合紧凑结构。
- 替代传统方案
替代阻容降压：更安全、抗干扰强、电压更稳、负载能力更大。
替代RCC 自激电源：无需变压器绕制调试，一致性好、保护完善。
替代线性电源：效率更高、发热更小、适合宽压输入。
- 工业与消费电子
仪表、控制器、LED 驱动、高速风筒辅助电源（MCU / 预驱供电）
选型建议
新设计优先选 FT8440E：主力量产、供货稳定、成本最优，600V 耐压满足绝大多数 220V 场景。
宽压 / 恶劣电网：可选 FT8440S‑RT（650V），但已逐步停产，仅推荐库存使用。
更大电流：需300--350mA时，选 FT8440A（同系列，电流更大）
