长芯微LDC64115完全P2P替代AD4115,是一款低功耗、低噪声、24位、Σ-Δ(Σ-Δ)模数转换器(ADC)

描述

LDC64115是一款低功耗、低噪声、24位、Σ-Δ(Σ-Δ)模数转换器(ADC),集成了一个用于8个全差分或16个通道的模拟前端(AFE)单端,高阻抗(≥1 MΩ),双极性,±10 V电压输入。

LDC64115集成了关键的模拟和数字信号调节模块,用于配置八种独立的设置每个正在使用的模拟输入通道。LDC64115具有以下特点最大通道扫描速率为24,691 kSPS(40.5微秒)已完全结算的数据。嵌入式2.5V低漂移带隙内部基准源(带有输出参考缓冲器)减少了外部部件数量。数字滤波器允许灵活设置,包括在27.29 SPS下同时抑制50 Hz和60 Hz的干扰输出数据速率。用户可以选择不同的滤波器设置根据每个渠道的要求应用程序。自动通道排序器能够ADC在每个启用的通道间切换。

LDC64115在出厂前已经过校准,以达到高精度指定准确度。

LDC64115采用单电源供电允许在电隔离应用中简化使用。

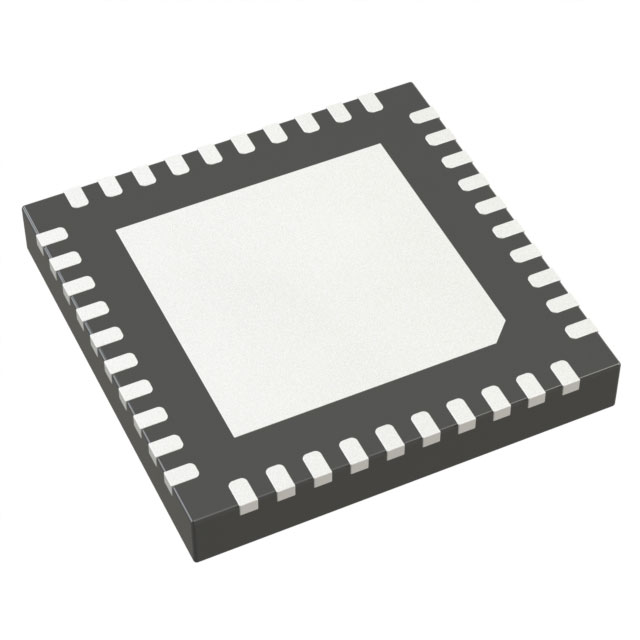

指定的操作温度范围为-40°C至+125°C。LDC64115被封装在一个40引脚、6mm×6mm的封装中

毫米QFN封装。

功能

• 集成AFE的24位ADC

• 快速且灵活的输出速率:2.5 SPS至125 SPS

kSPS(注:由于"kSPS"可能是一个特定领域或上下文中的专有名词或缩写,在没有具体上下文的情况下,这里保留原样,不进行翻译。)

• 对50 Hz和60 Hz的共模抑制比为85 dB

每通道20 SPS时的赫兹数

• ±10 V输入,8个差分或16个单端VIN引脚,绝对最大额定值±40 V

• 输入引脚的绝对电压最低可达±15 V

1 MΩ阻抗

• 片上±6 ppm/°C(典型值)漂移2.5 V参考电压

25°C时初始精度为±0.12%

• AVDD(模拟电压域) = 4.5 V至5.5 V,IOVDD(输入/输出电压域) = 2.7 V至5.5 V

• 总电流消耗 AVDD + IOVDD (IDD)

= 9.7 毫安

• 温度范围:−40°C至+125°C

• 3线或4线串行数字接口

应用

• 可编程逻辑控制器(PLC)和

分布式控制系统(DCS)模块

• 过程控制

• 仪器与测量
