Qt 嵌入式开发

Qt在嵌入式领域，特别是嵌入式Linux中，是主流的图形用户界面（GUI）开发框架之一。它优秀的跨平台特性、丰富的API和完善的开发工具，让开发者能够用一套代码适配不同硬件和操作系统，大大提升了开发效率。

下面从核心概念、环境搭建、交叉编译、程序部署到进阶方向，为你系统地梳理Qt嵌入式开发的全流程。

一、核心概念与优势

在开始动手前，了解Qt在嵌入式领域的定位和优势，能帮你更好地理解后续的步骤。

• 跨平台框架 ：Qt是一个用C++编写的应用程序框架。你可以在Windows或Linux的PC上编写代码，然后通过交叉编译，生成能在ARM架构的嵌入式板卡上运行的程序。这套代码基本不需要修改，就可以在多个平台编译运行。

• 软件框架特点：Qt拥有完备的图形库和丰富的模块，支持C++、Python、QML等多种语言。除了基础的图形界面，它还集成了网络、数据库、多媒体等模块，非常适合复杂的嵌入式产品开发。

• 主流应用场景：Qt广泛应用于工业自动化的人机交互界面(HMI)、汽车仪表盘、医疗设备显示器以及各种物联网设备中。

二、开发环境搭建：PC端与交叉编译链

开发环境通常由一台性能强大的PC（称为"宿主机"）和一块目标嵌入式板卡（称为"目标机"）构成。你需要在PC上模拟目标机的环境进行编译。

1. 在PC端安装Qt Creator

   首先，在PC的Linux系统（如Ubuntu 20.04/18.04）上安装Qt Creator IDE。你可以从Qt官网下载在线安装程序，或从发行版的软件仓库安装。

# Ubuntu上通过命令行安装示例
sudo apt update
sudo apt install build-essential qtcreator qt5-default

请注意：Qt具有不同的许可证（商业版/开源版），商业版的"Qt for Device Creation"提供了预构建的系统镜像和更完善的工具链支持。

3. 准备交叉编译工具链
   交叉编译 是嵌入式开发的核心。由于嵌入式板卡（目标机）性能有限，无法直接在上面编译大型程序，我们需要在强大的PC（宿主机）上，用特定的工具链编译出目标机能运行的代码。你需要根据板卡的架构（如ARMv7, ARMv8）安装对应的交叉编译工具链，例如gcc-aarch64-linux-gnu。

   # 安装ARM 64位交叉编译工具链示例
   sudo apt install gcc-aarch64-linux-gnu g++-aarch64-linux-gnu

三、核心环节：Qt的交叉编译

交叉编译是整个流程中最关键也最复杂的环节。你需要为目标板卡编译一套完整的Qt库，这通常包括以下步骤：

1. 获取Qt源码 ：从Qt官网下载适用于嵌入式平台的源码包（如qt-everywhere-src-5.15.2.tar.xz）。

2. 配置编译选项 ：在PC上解压源码，并运行configure脚本，通过大量参数指定目标架构、编译器和需要/不需要的功能模块。

   # 配置示例 (针对ARM Cortex-A7)
   ./configure -prefix /opt/qt-5.15.2-arm \
               -opensource \
               -confirm-license \
               -xplatform linux-arm-gnueabi-g++ \
               -nomake examples \
               -nomake tests \
               -no-opengl \
               -linuxfb

   • -prefix：指定编译结果的安装路径。

   • -xplatform：最重要的参数，指定目标平台配置文件，告诉编译系统使用哪个交叉编译器。

   • -linuxfb：启用Linux Framebuffer插件，这是Qt在无显示服务器的嵌入式设备上常用的显示后端。

3. 编译和安装 ：配置无误后，执行make和make install。编译过程可能耗时较长（数小时），之后在-prefix指定的目录下就会生成完整的、适用于目标板的Qt库。

四、部署与测试：从PC到板卡

编译完成后，需要将库和程序部署到板卡上运行。

1. 准备目标板卡环境

   将上一步编译好的Qt库（如/opt/qt-5.15.2-arm整个目录）打包，并传输到板卡的文件系统中（如/opt/下）。同时，还需要移植和配置触摸屏库tslib，以确保触摸功能正常。

   # 在板卡上解压并配置环境变量 (在 /etc/profile 中添加)
   export QT_ROOT=/opt/qt-5.15.2-arm
   export PATH=$QT_ROOT/bin:$PATH
   export LD_LIBRARY_PATH=$QT_ROOT/lib:$LD_LIBRARY_PATH
   export QT_QPA_PLATFORM=linuxfb:tty=/dev/fb0  # 指定使用framebuffer
   export QT_QPA_FB_TSLIB=1                      # 启用tslib触摸支持
   export TSLIB_TSDEVICE=/dev/input/event1       # 指定触摸屏设备

   配置完成后，执行source /etc/profile使环境变量生效。

2. 编译并运行你的第一个Qt程序

   回到PC端，在Qt Creator中新建一个简单的Qt Widgets项目（例如一个窗口应用）。在项目构建套件(Kit)设置中，选择你刚才配置好的交叉编译工具链和Qt版本，然后编译。编译生成的可执行文件（ARM架构）通过SSH或U盘传输到板卡上，添加执行权限后直接运行即可。

   # 在板卡上运行你的程序
   chmod +x your_qt_app
   ./your_qt_app

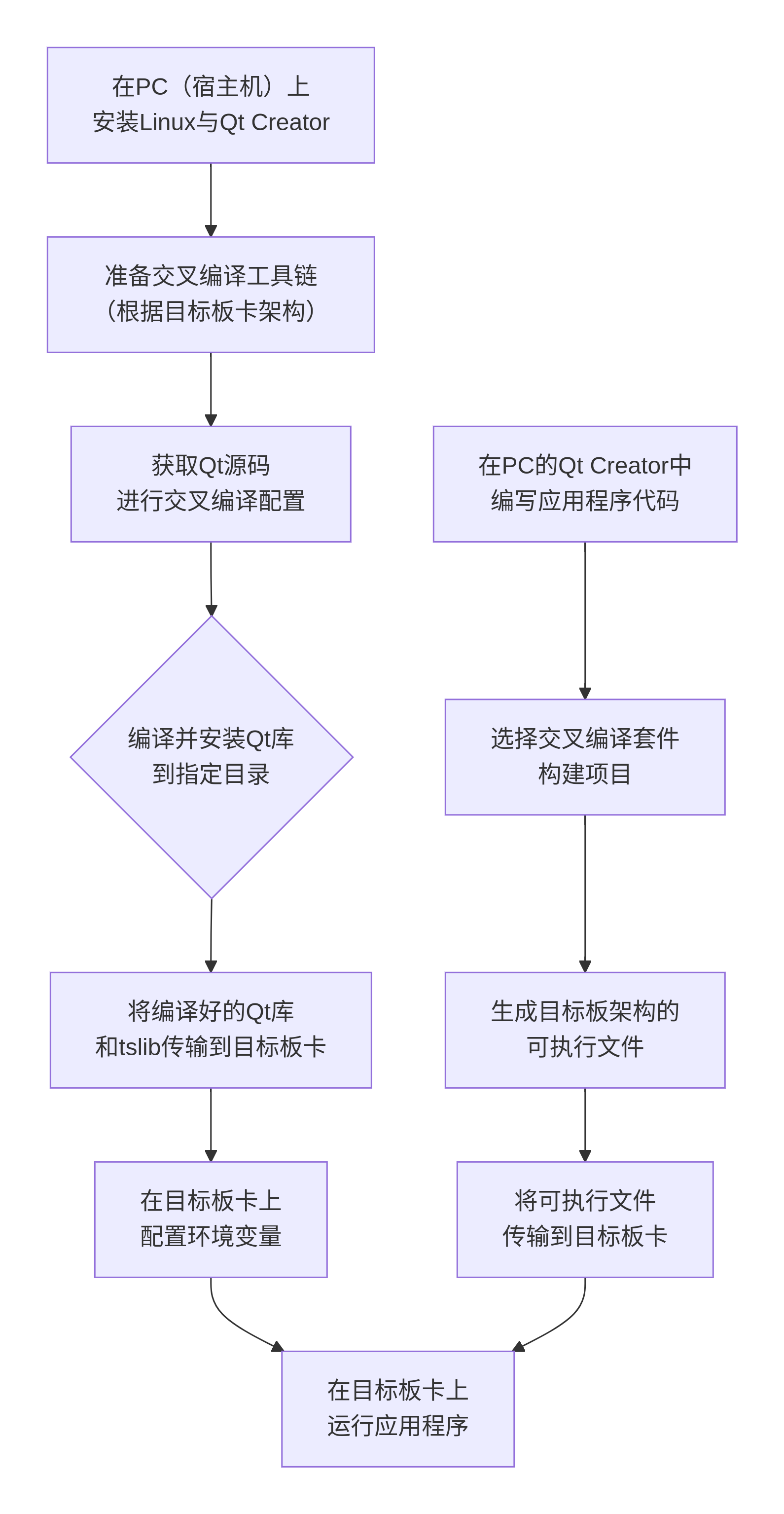

下面这张流程图可以帮你从全局上把握整个开发流程：

五、进阶方向与商业方案

当你熟悉了基础流程后，可以探索更高效的开发方式：

• 使用Buildroot/Yocto集成Qt：这两个是嵌入式Linux的构建系统，可以自动下载、配置和编译交叉编译工具链、Qt库、以及整个根文件系统，实现更自动化和可重复的构建。

• 商业级方案：Boot to Qt：Qt公司提供的商业产品，它提供了一个包含了Qt库、图形驱动和窗口系统的完整嵌入式系统镜像。你可以直接将它烧录到SD卡上启动板卡，省去了手动移植库的繁琐步骤。Qt Creator能通过网络自动识别板卡，实现"编写->编译->部署->运行"的一键式流程，极大提升开发效率。

• 典型应用案例：在实际项目中，Qt常结合MQTT等协议实现物联网数据采集与显示，或通过FFmpeg库实现视频播放功能。

总结

Qt嵌入式开发的核心在于交叉编译。你需要先搭建好PC端的开发环境，为目标板卡编译一套Qt库，然后部署到板卡上。虽然环境搭建和首次编译有些繁琐，但一旦打通，后续的应用开发就会变得非常高效。
