工业架构实战：四足机器狗跨层调度的机器人梯控边缘状态机与解耦

摘要： 在全自动巡检项目中，四足机器狗因地形适应性备受青睐。将高动态调度系统与传统电梯融合是架构难题。本文深度剖析高可用机器人梯控 系统设计。探讨机器人接梯控产品如何克服SLAM视觉致盲、实现IT与OT解耦，并分享双重校验Python代码，赋能开发者构建高可用系统。

导语： 四足机器狗的高自由度对环境响应提出了考验。优秀的机器人梯控 架构必须在物理隔离与网络延迟间找到完美平衡，为高动态设备提供高确定性的调度支撑。

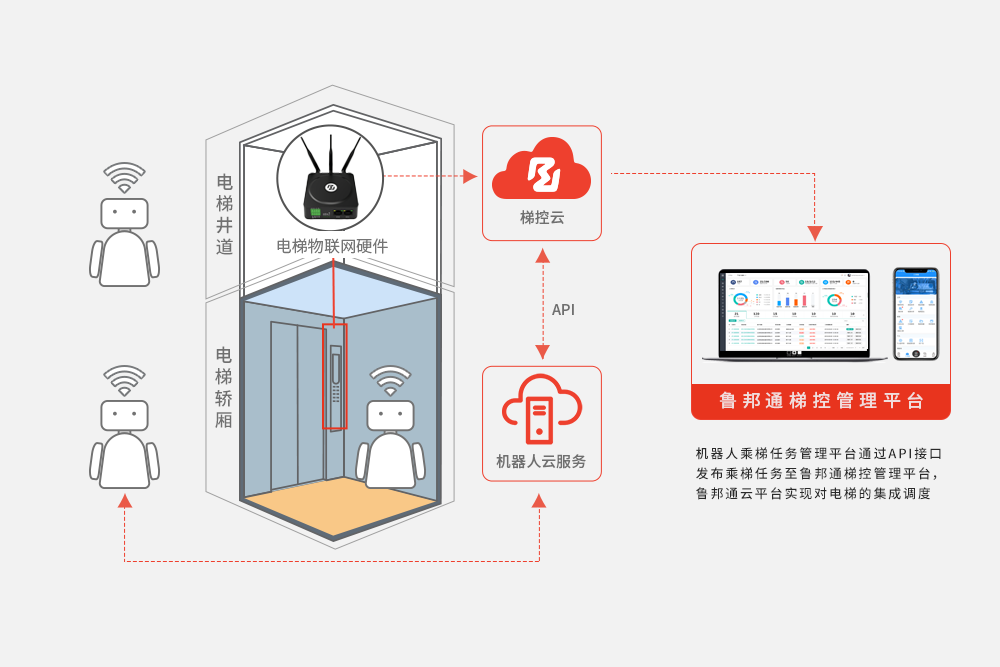

基于边缘自治的四足机器人跨层架构解构

一、应对高动态设备的 IT与OT 断层时延四足机器人调度系统通常基于 ROS 或通过高频 MQTT 发布位姿与业务指令，而老旧电梯控制柜仍停留在物理继电器与电平逻辑。直接通过云端进行端到端控制会面临不可控的网络抖动。为了匹配机器狗的高动态特性，架构设计必须引入边缘中台。边缘控制器在本地将高速的 JSON 报文转化为微秒级触发的物理动作，将响应延迟压缩至极低范围内。

二、克服视觉致盲与防踏空：边缘双重物理硬校验架构在全金属封闭且光线复杂的电梯环境中，四足机器人依赖的视觉 SLAM 与深度相机极易失效（特征点丢失导致视觉致盲）。此外，高动态的四足步态对地面的平整度容忍度极低。如果仅依靠上层软件的到达指令，一旦电梯存在轻微溜梯，机器狗极易卡死受损。因此，在边缘控制逻辑中，我们必须舍弃单一的软件反馈，转而采用底层的双重物理与（AND）逻辑：

采集电梯底层的绝对平层感应器信号。
采集门机系统的物理门锁断开信号。只有两者在边缘节点被判定为持续稳定防抖动处理后，才允许下发通行 Topic。

三、核心代码实战：四足机器人进出轿厢状态机以下代码展示了如何在机器人接梯控产品上构建高频轮询的防踏空状态机逻辑：

Python

复制代码

import time
import json
import logging

logging.basicConfig(level=logging.INFO, format='%(asctime)s - [EDGE_CONTROLLER] - %(message)s')

class QuadrupedElevatorFSM:
    def __init__(self):
        self.state = "STANDBY"
        self.debounce_window = 0.05  # 50毫秒物理信号防抖窗口
        self.signal_start_time = 0

    def fetch_hardware_registers(self):
        """模拟通过高速隔离通道读取底层继电器状态"""
        # 返回值：leveling(绝对平层), door_open(门锁全开)
        return {"leveling": 1, "door_open": 1}

    def process_quadruped_access(self, dog_id, target_floor):
        """处理四足机器人的跨层高频调度，规避视觉致盲"""
        hardware_signals = self.fetch_hardware_registers()

        # 核心逻辑：防踏空的双重硬校验，不依赖机器狗自身视觉
        if hardware_signals["leveling"] == 1 and hardware_signals["door_open"] == 1:
            if self.signal_start_time == 0:
                self.signal_start_time = time.time()
            elif (time.time() - self.signal_start_time) > self.debounce_window:
                if self.state != "SAFE_FOR_QUADRUPED":
                    logging.info(f"Hardware verified. Dog {dog_id} can safely enter floor {target_floor}.")
                    self.state = "SAFE_FOR_QUADRUPED"
                    # 此处可触发高优先级的MQTT通行指令发布
        else:
            self.signal_start_time = 0
            if self.state == "SAFE_FOR_QUADRUPED":
                logging.warning("Physical misalignment detected! Revoking access.")
                self.state = "STANDBY"

# 模拟四足机器人进梯流程
if __name__ == "__main__":
    fsm = QuadrupedElevatorFSM()
    logging.info("Initializing Quadruped FSM polling...")
    for _ in range(3):
        fsm.process_quadruped_access(dog_id="ROBODOG_01", target_floor=3)
        time.sleep(0.05)

常见问题解答 (FAQ)

问题 1、多只机器狗同时申请跨层如何防死锁？

回答 1、边缘节点需引入基于时间戳的互斥锁与优先级队列。在电梯被一只机器狗独占的周期内，其他请求将被挂起并反馈等待状态。

问题 2、在网络极差的深井道中如何保证执行完整性？

回答 2、依靠边缘设备的状态缓冲机制。一旦设备进入井道盲区，边缘端会自动接管开门维持信号的输出，实现离线自愈。

问题 3、高频调度会导致机器人接梯控产品死机吗？

回答 3、机器人接梯控产品内部搭载了硬件看门狗，且协议栈经过调优，足以应对每秒数百次的高并发请求而不发生内存溢出。

总结： 应对高维度的自动化设备，需要极其严谨的底层逻辑支撑。通过边缘控制节点的去抖动算法与深度物理校验，机器人梯控 架构完美补齐了四足机器人跨层作业的安全短板，为工业巡检构筑起高可用的数字通道。
