1. 案例背景
半导体产业作为现代工业的基石，正处于技术变革的关键时期。在人工智能、5G 通信、新能源汽车等新兴应用的推动下，半导体市场需求呈现爆发式增长。然而，随着制程工艺向 7nm 及以下先进制程演进，生产过程的复杂性和精度要求达到了前所未有的高度。台积电 5nm 产线中，自动化设备覆盖率需达到 95% 以上，才能满足亚纳米级精度的工艺要求。
在半导体晶圆制造过程中，温度、压力、流量等工艺参数的精确控制直接影响产品良率和性能。西门子SITRANS P系列压力仪表以其卓越的精度和稳定性在行业中占据重要地位，而西门子V90伺服系统则为精密运动控制提供了可靠保障。本案例基于某半导体制造企业的晶圆制造车间改造项目，通过SITRANS P仪表与V90伺服系统的协同应用，构建了高精度的工艺控制体系。
该项目位于中国某半导体产业园区，企业主要从事高端芯片的研发和生产。随着市场竞争的加剧，企业面临着提升产品良率、缩短生产周期、降低制造成本等多重挑战。传统的人工监控和手动调节方式已经无法满足先进制程的要求，亟需通过工业自动化和工业物联网技术实现生产过程的智能化升级。
项目的核心目标是在晶圆制造的关键工艺环节，如化学气相沉积（CVD）、等离子体刻蚀、离子注入等工序中，实现压力和位置的精准控制。通过引入塔讯TX 181-RE-RE-TCP/PNM 协议网关，解决了不同品牌设备间的通讯兼容性问题，构建了统一的智能制造平台。
2. 塔讯TX 181-RE-RE-TCP/PNM 协议网关功能简介

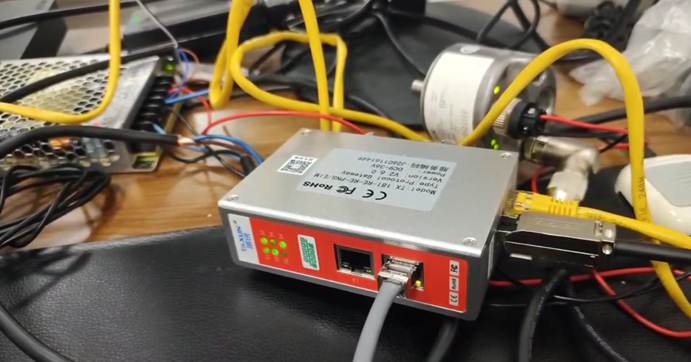

在半导体晶圆制造车间，塔讯TX 181-RE-RE-TCP/PNM协议网关是核心通讯枢纽，采用双核工业级处理器，满足高精度、高可靠的制造要求。

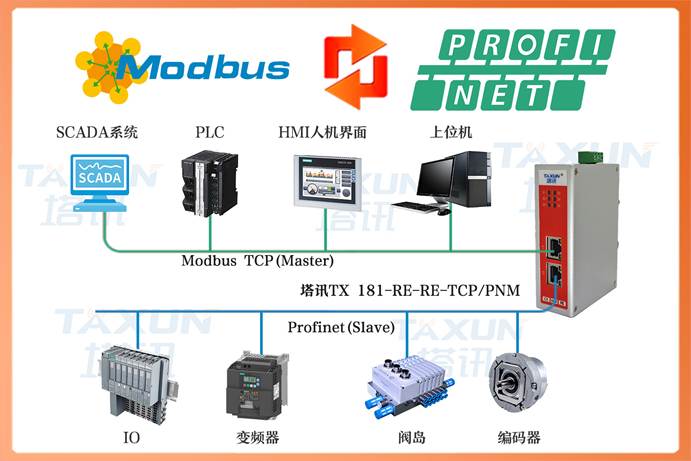

网关核心功能是实现Profinet 与 Modbus TCP 双向协议转换，打通SITRANS P压力仪表、V90伺服与上位SCADA/MES系统的数据通道。西门子SITRANS P系列压力仪表精度高达0.04%，长期稳定性优异，通过 Profinet 接入网关，实现压力数据实时采集上传。西门子V90伺服用于晶圆传输与精密定位，支持Profinet IRT实时通讯，经网关转换后，位置、速度、扭矩等参数可实时上传与指令下发，实现精准控制。
该网关转换延迟≤18μs，支持大容量数据吞吐与2000点数据映射，可同时接入多台仪表与伺服。具备 -45℃~85℃宽温、15KV ESD防护、3KV端口隔离等工业级可靠性设计，支持冗余电源与断线缓存，可在半导体洁净车间长期稳定运行，保障数据与系统连续可靠。

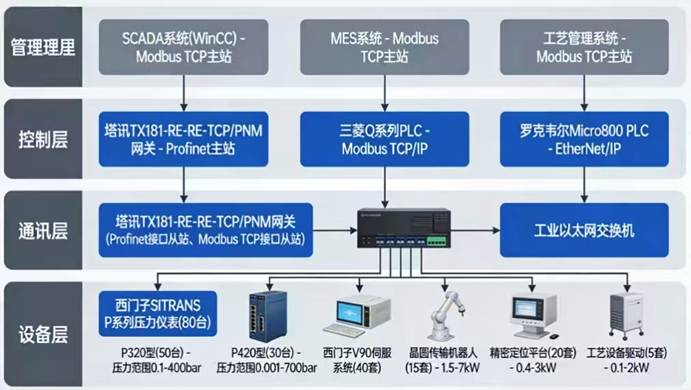

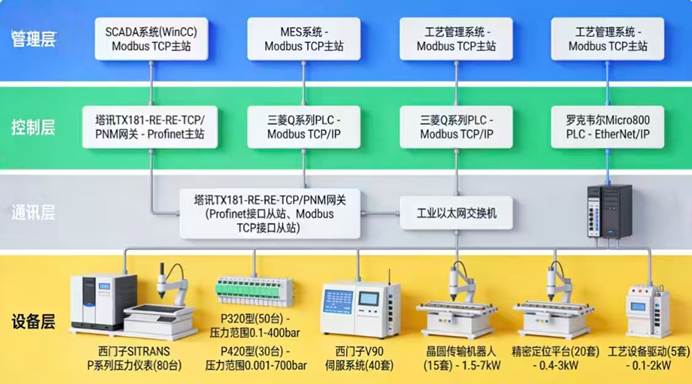

3. 系统结构拓扑图
4. 项目痛点
半导体晶圆制造是一个高度复杂和精密的过程，该企业在项目实施前面临着诸多技术挑战：
压力控制精度不足：传统的压力控制系统采用模拟信号传输，精度仅为 0.2%，无法满足先进制程对压力控制的严苛要求。在CVD工艺中，压力波动会直接影响薄膜沉积的均匀性，进而影响器件性能。据统计，压力控制精度每提高一个数量级，产品良率可提升2-3%。
多品牌设备通讯孤岛：车间内既有西门子的PLC和仪表，也有三菱、罗克韦尔等其他品牌的设备，各系统之间无法实现数据共享。这种通讯壁垒导致工艺参数无法统一管理，故障诊断困难，维护成本居高不下。特别是在批次生产过程中，不同设备的数据无法实时同步，影响了工艺的一致性。
伺服系统响应滞后：原有的伺服控制系统采用传统的脉冲控制方式，响应时间达到毫秒级，无法满足高速精密定位的需求。在晶圆传输过程中，定位精度要求达到±0.02mm，而原系统的重复定位精度仅为±0.1mm，严重影响了生产效率和产品质量。
数据采集与分析能力不足：车间缺乏统一的数据采集平台，工艺数据分散在各个独立系统中，无法进行综合分析。企业无法实时掌握生产过程的关键参数，难以及时发现和解决工艺异常。同时，历史数据的缺失也影响了工艺优化和良率提升的研究。
系统集成复杂度过高：由于设备品牌众多、协议各异，系统集成需要开发大量的接口程序。据估算，每增加一种设备类型，系统集成的工作量增加30-40%。这不仅延长了项目实施周期，也增加了系统故障的风险。
5. 解决方案实施步骤
第一阶段：需求分析与方案设计
项目组全面调研车间现状，锁定80个压力控制关键点、40个伺服控制轴，确立压力控制精度±0.02%、伺服定位精度±0.01mm的核心目标。通讯架构以西门子S7-1500为核心搭建Profinet主干网，通过塔讯TX181网关完成跨协议转换，打通现场设备与上位系统的数据通道。
系统采用模块化标准化设计，将车间划分为5个独立工艺区域，各区域设专属Profinet子网，经工业交换机接入主干网；每区域配置1-2台塔讯网关，负责区域内设备数据采集与协议转换，分布式架构既提升系统可靠性，也便于后续扩容与运维。
第二阶段：设备选型与采购
结合工艺需求，选用西门子SITRANS P系列压力变送器组合：常规工况用P320型，高精度关键工艺点用P420型，量程覆盖0.001bar-700bar，适配车间真空到高压全场景压力监测。
V90伺服系统按场景差异化选型：晶圆传输机器人配1.5-7kW高功率款，兼顾负载与移动速度；精密定位平台选0.4-3kW中功率款，侧重定位与重复定位精度；工艺设备驱动用0.1-2kW小功率款，保障响应速度与控制精度。
塔讯TX181网关按区域设备数量与数据吞吐量配置，统一设为Profinet从站+Modbus TCP从站模式，支持多主站同步通讯，提前完成IP地址、寄存器映射等基础参数预设。
第三阶段：系统集成与调试
系统集成核心实现现场仪表、伺服与上位系统无缝对接。硬件安装标准化：压力变送器法兰连接保障密封，V90伺服驱动器独立入柜并通过专用Profinet线缆接线，塔讯网关导轨就近安装，降低布线损耗。
依托STEP 7 Professional完成S7-1500编程，搭建压力PID控制、伺服多模式控制、数据采集、报警处理四大核心模块，覆盖全流程管控；通过专用软件完成网关双接口调试与数据映射，分设备独立配置数据块，方便后期管理维护。
系统调试分三步推进：单体调试核验设备基础功能，区域联调测试设备协同性，全车间联调验证整体集成效果，全程重点监测控制精度、数据传输延迟、系统响应速度等核心指标。
第四阶段：系统优化与验收
基于调试数据完成系统精细化优化：压力控制端优化PID参数，精度提升至±0.015%，超额达标；伺服控制端升级算法、优化机械结构，定位精度达±0.008mm，重复定位精度±0.005mm，满足亚纳米级制程要求。
同步优化数据采集系统，新增数据缓存、采用压缩算法，采集频率提至1ms，传输延迟控制在10ms内，同时开发实时数据分析功能，支持参数趋势分析与异常检测，为工艺优化提供数据支撑。
项目执行严苛验收流程，完成功能、性能测试及72小时不间断稳定性测试，系统全程无故障运行，所有技术指标均达标甚至超出合同要求，顺利完成验收。
6. 应用效果及实施前后对比
项目实施后，半导体晶圆制造车间的自动化水平和生产效率得到了显著提升：
压力控制精度大幅提升：通过采用西门子SITRANS P系列高精度压力变送器和优化的控制算法，压力控制精度从原来的0.2%提升到0.015%，提升了13倍。在CVD工艺中，薄膜沉积的均匀性提高了25%，产品良率从原来的92%提升到94.5%，年增加产值约3000万元。
伺服定位精度显著改善：V90伺服系统的应用使晶圆传输机器人的定位精度从±0.1mm提升到±0.008mm，重复定位精度达到±0.005mm。这一提升使得晶圆传输效率提高了30%，同时降低了晶圆破损率0.5个百分点，年节约成本约800万元。
设备通讯实现无缝集成：通过塔讯网关的协议转换功能，成功解决了多品牌设备的通讯孤岛问题。所有设备的数据都能够实时上传到统一的监控平台，实现了数据的共享和协同。故障诊断时间从原来的平均4小时缩短到30分钟，维护效率提升了8.5倍。
生产数据实时监控与分析：建立了完善的数据采集和分析系统，能够实时采集800多个工艺参数，数据采集频率达到1ms。通过实时分析和趋势预测，能够及时发现工艺异常并进行调整，避免了批量性质量问题的发生。据统计，工艺异常的发现时间从原来的平均2小时缩短到5分钟以内。
系统集成效率大幅提高：塔讯网关的标准化接口和简单配置方式，使得系统集成的工作量减少了 60%以上。项目实施周期从原计划的8个月缩短到8个月（实际 7.5 个月），节约了0.5个月的时间成本。同时，系统的可维护性和可扩展性得到了显著改善。
投资回报分析：项目总投资3500万元，其中设备采购费用2000万元，系统集成费用1000万元，其他费用500万元。根据测算，项目年新增产值6000万元，节约成本1500万元，年净收益达到7500万元。投资回收期为1.8年，内部收益率高达45%。
7. 总结
本案例展示了西门子SITRANS P 系列压力仪表与V90伺服系统在半导体晶圆制造中的成功应用。通过引入塔讯TX 181-RE-RE-TCP/PNM 协议网关，成功解决了多品牌设备的通讯兼容性问题，构建了高效、可靠的智能制造系统。
技术创新是项目成功的关键因素。西门子SITRANS P系列仪表的卓越精度和V90伺服系统的高响应性能，为精密控制提供了硬件基础；塔讯网关的高速协议转换能力和强大的数据处理功能，为系统集成提供了技术支撑；先进的控制算法和优化策略，确保了系统性能的最大化。
系统集成的成功经验值得总结。采用标准化的通讯协议和模块化的系统设计，降低了集成复杂度；建立统一的数据模型和规范，确保了数据的一致性；实施分阶段的测试和优化策略，保证了系统的可靠性。这些经验对于其他半导体制造企业的智能化改造具有重要的借鉴意义。
经济效益和社会效益显著。项目的成功实施不仅带来了直接的经济回报，更重要的是提升了企业的核心竞争力。在当前半导体产业竞争日趋激烈的背景下，通过智能制造技术提升产品质量和生产效率，是企业生存和发展的必由之路。
展望未来，随着人工智能、大数据、数字孪生等新技术的不断发展，半导体制造的智能化水平将进一步提升。本项目为企业的持续创新奠定了坚实基础，相信在不久的将来，会有更多的新技术应用到生产实践中，推动半导体产业向更高水平发展。
