XCP是什么？
XCP表示"通用测量和校准协议"。"X"代表任意的传输层（如CAN、CANFD、FlexRay、Ethernet...）。由ASAM工作委员会（自动化和测量系统标准化协会）标准化。ASAM是汽车OEM，供应商和工具生产商的组织。
XCP是继CCP（CAN校准协议）之后的协议升级版，基于CAN的部分基本没有改变。XCP的开发旨在通过不同的传输媒介来实现此功能。
"用校准协议（XCP：Universal Calibration Protocol）"

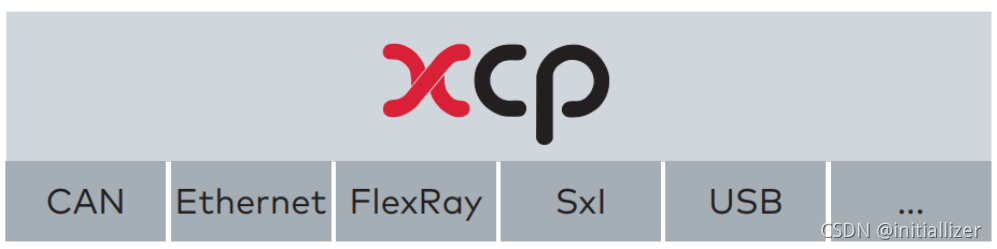

网络和传输方式

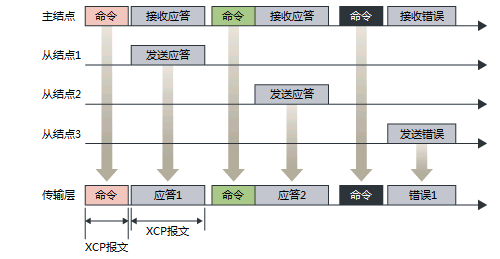

一主多从的通信示例

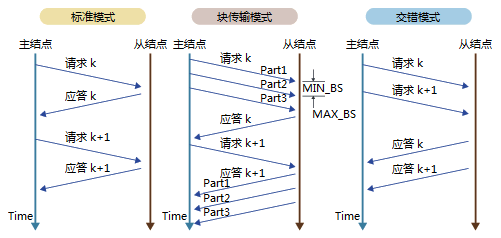

XCP的传输模式
XCP命令简介
命令类型

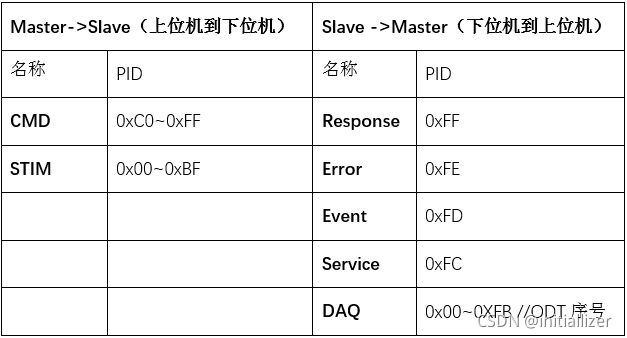

如将命令按传递方向，可划分如下：
CMD：指的是上位机下发给下位机的一些命令，比如连接命令FF，解锁，获取状态等一些和下位机交互的命令；
STIM：你可以理解为一种上位机向下位机大量发数据的一种方式，相当于反向的DAQ；用于数据标定时，上位机向下位机修改参数。
Response：肯定应答，指的下位机答复上位机的命令；
Error：否定应答上位机的命令；
Event：事件，指下位机发生某事件时通知上位机；
Service：指下位机在某些情况下，需要上位机执行一些动作，可理解为请求上位机服务。
DAQ：下位机上传数据给上位机。
XCP消息帧结构说明

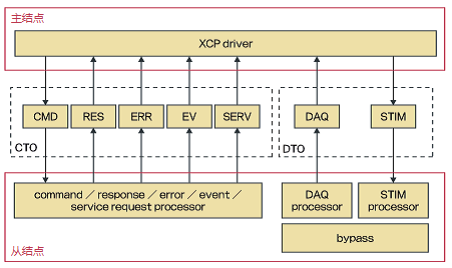

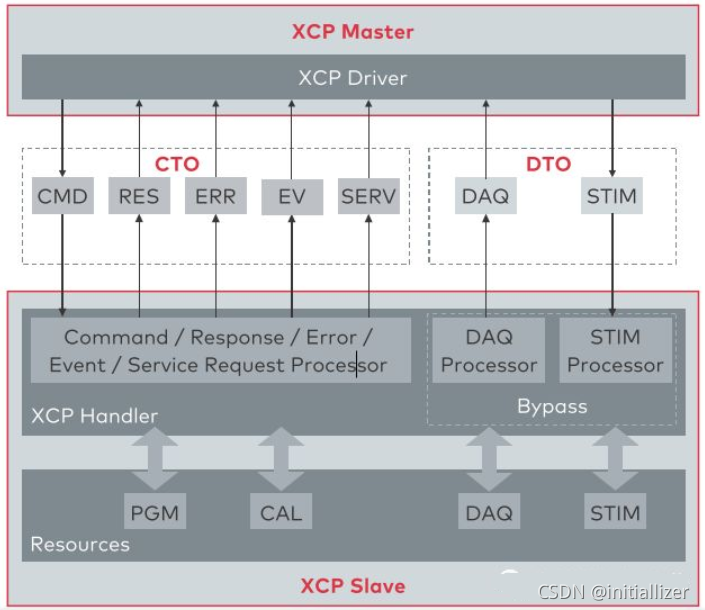

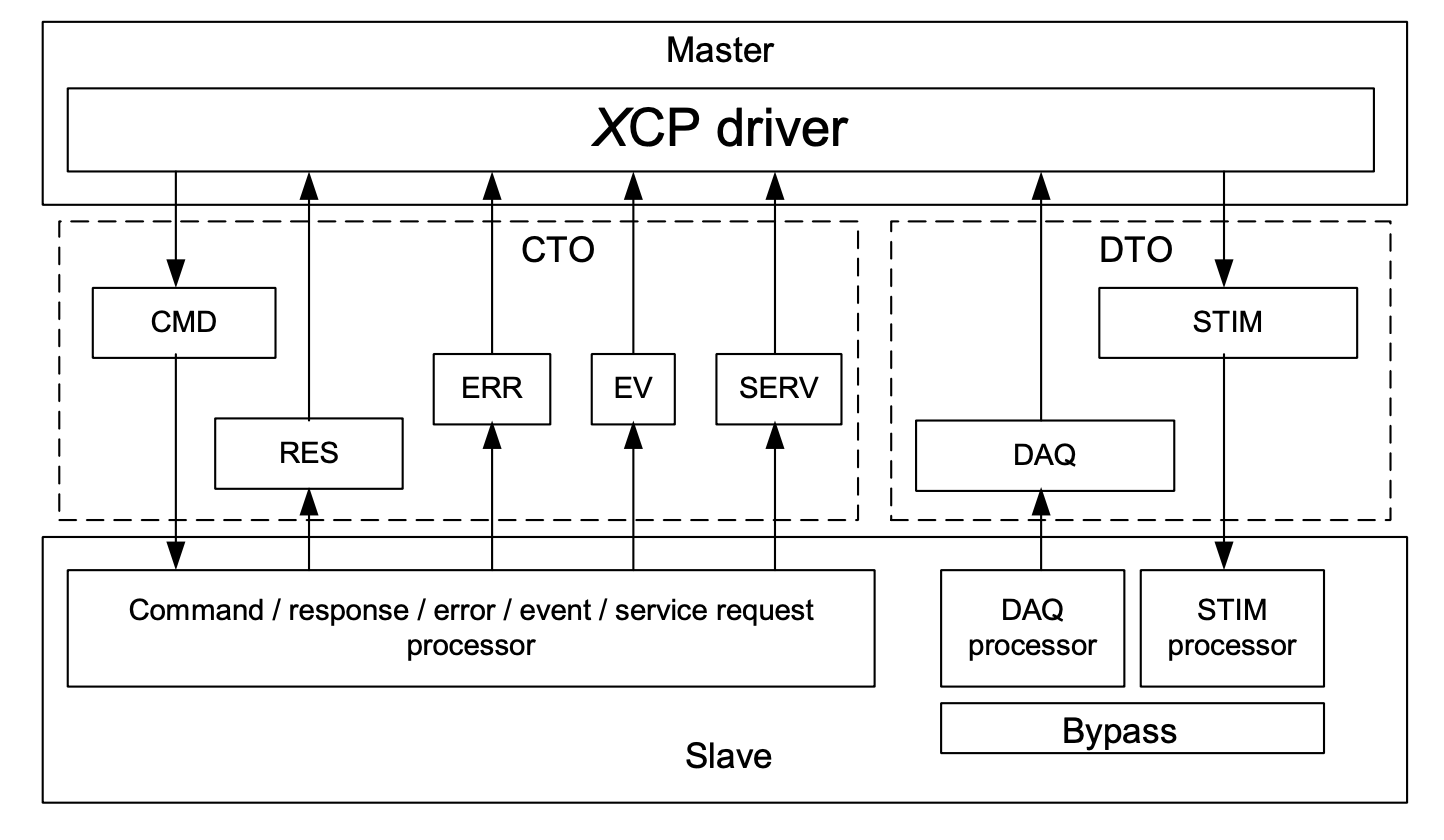

所有XCP通信都作为称为XCP数据包的数据对象传输。 有2种基本的数据包类型：
- 用于传输通用控制命令的数据包：CTO
- 用于传输同步数据的数据包：DTO
CTO（命令传输对象）用于传输通用控制命令
- 用于执行协议命令（CMD）
- 传输命令响应（RES）
- 错误（ERR）数据包
- 事件（EV）数据包
- 服务请求数据包（SERV）
DTO（数据传输对象）用于传输同步数据采集数据（DAQ）和传输同步数据刺激数据（STIM）。

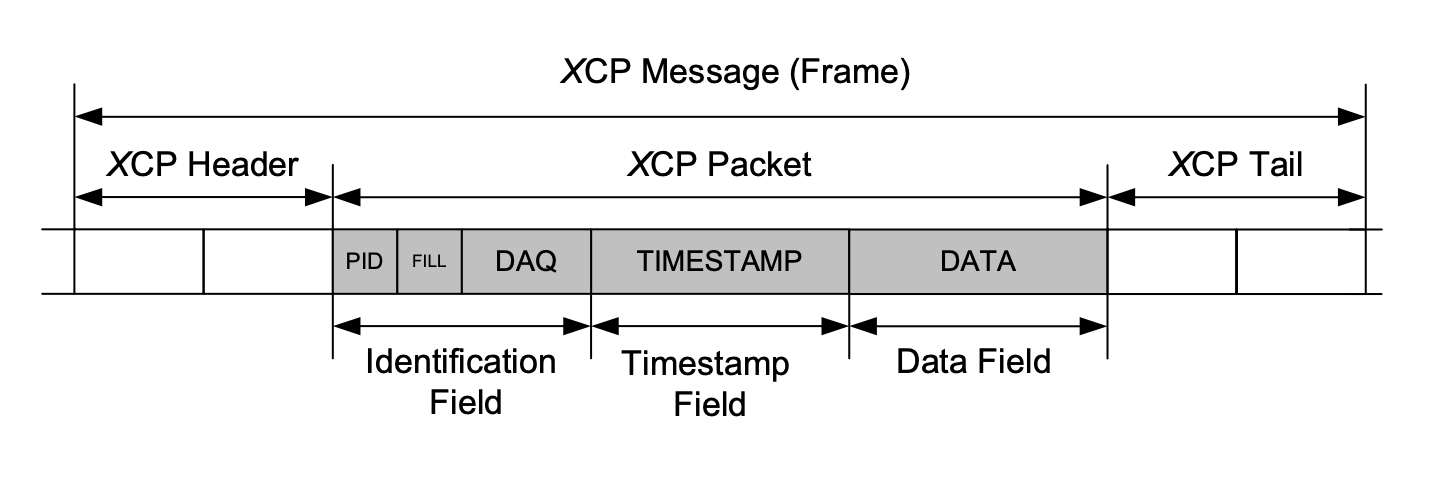

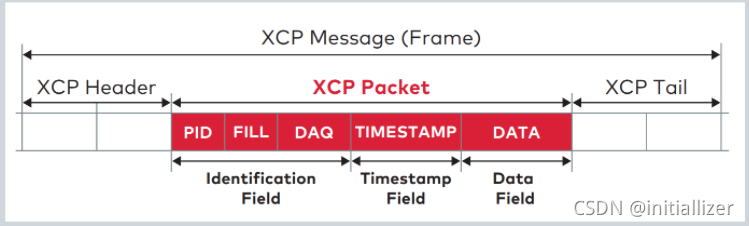

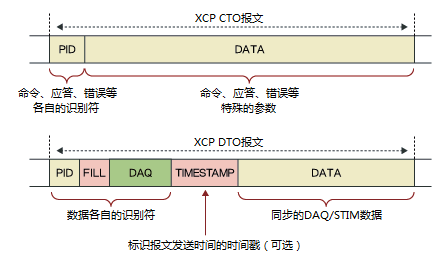

XCP协议的帧格式
主、从设备之间每次传输的数据都采用XCP帧的格式，包含一个XCP报头、XCP数据包和XCP报尾。XCP帧支持的传输层可将这三个帧元素映射到相应的传输帧格式。
- XCP帧格式由头部、数据包、尾部组成，头部尾部根据协议在不同通信方式上有所区别。
- XCP数据包包含协议的通用部分，独立于使用的传输层。
- XCP数据包由标识字段、可选时间戳字段、数据字段组成。

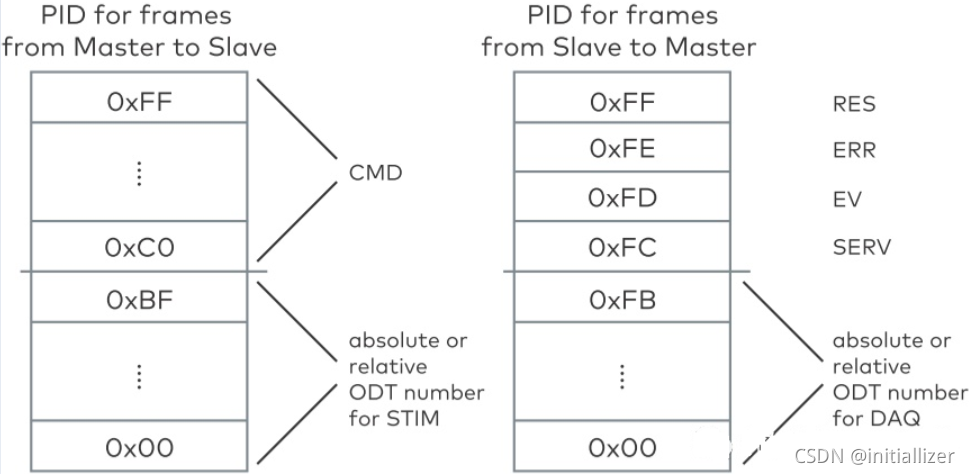

标识字段
XCP数据包基本上总是以标识字段开头，该字段作为第一个字节包含数据包标识符（PID）。

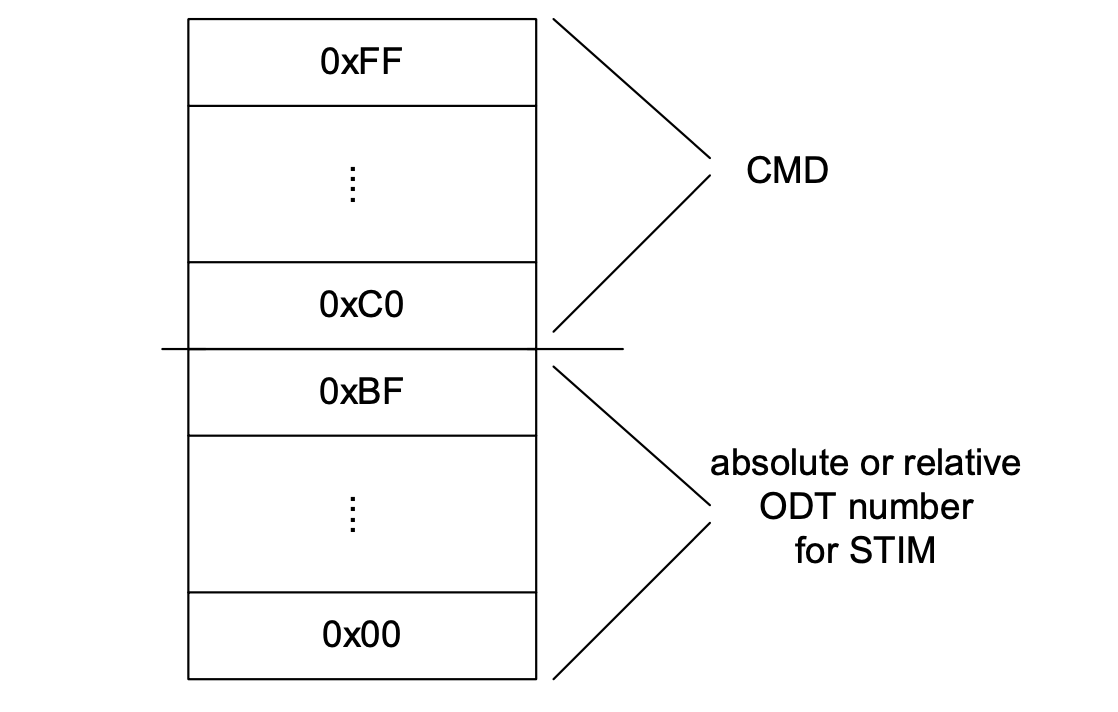

主设备到从设备的标识字段

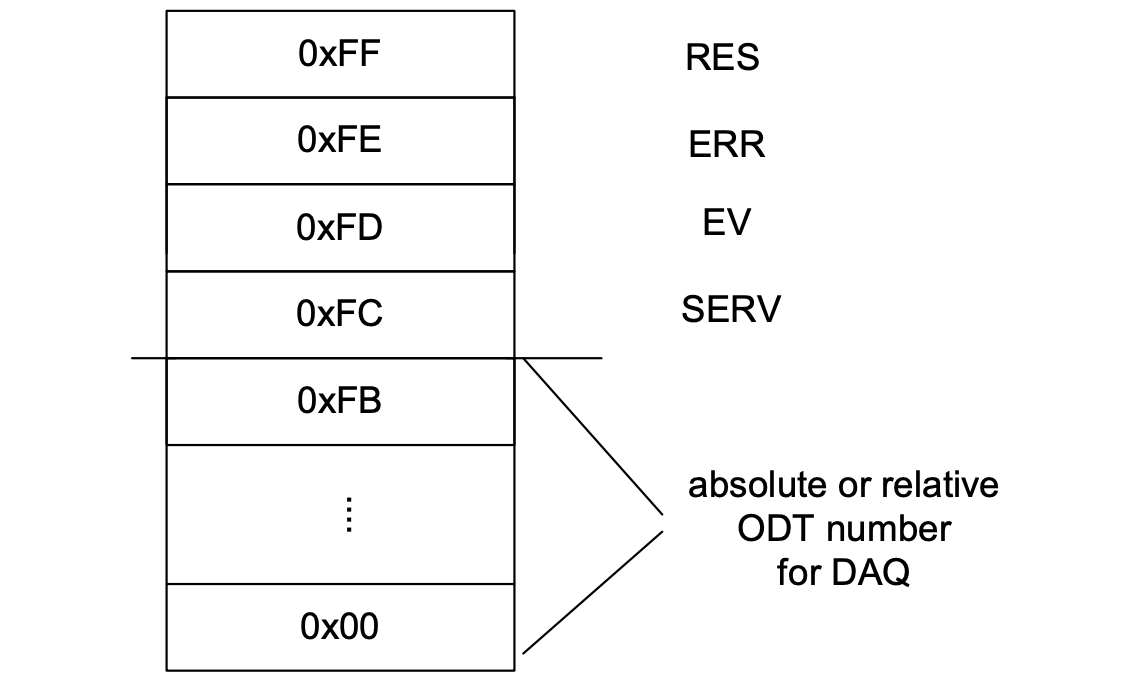

从设备到主设备的标识字段
数据段
- 对于CTO数据包，数据字段包含不同类型的CTO数据包的特定参数。
- 对于DTO数据包，数据字段包含用于同步获取和激励的数据。

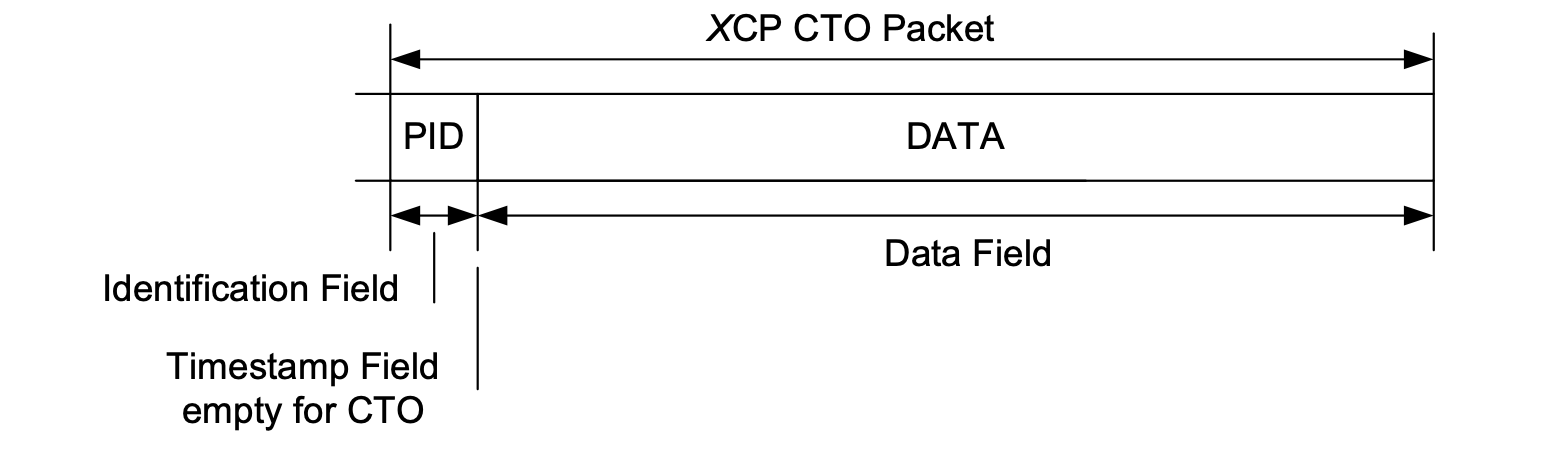

CTO
CTO（Command Transfer Object）用于传输通用控制命令。
- 识别字段仅由PID组成，其中包含CTO数据包代码。时间戳字段不可用。
- 数据字段包含不同类型的CTO数据包的特定参数。

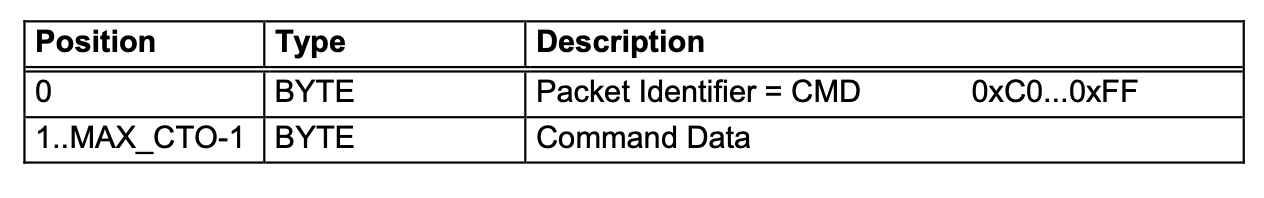

CMD
CMD（Command Packet）的PID包含0xC0 <= CMD <= 0xFF范围内的代码。所有可能的命令代码都在命令代码（CMD）定义。

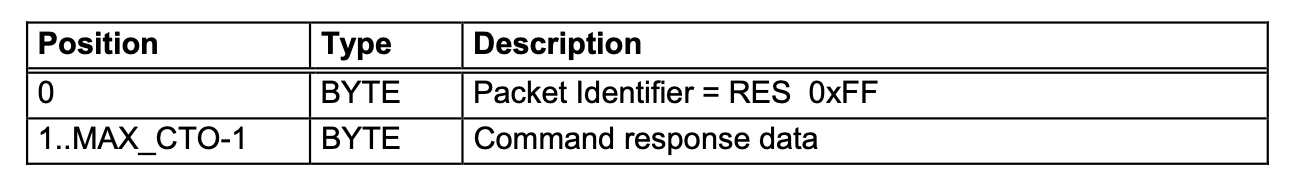

RES
RES（Command Response packet）PID包含命令正响应包代码RES = 0xFF。如果命令成功执行，RES将作为CMD的回复发送。

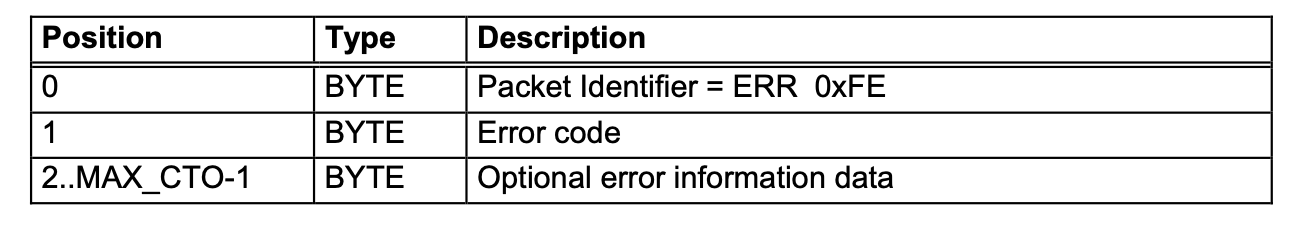

ERR
ERR（Error packet）的PID包含数据包代码ERR = 0xFE。如果命令未成功执行，ERR将作为CMD的响应发送。第二个字节包含错误代码。后续定义了错误代码。

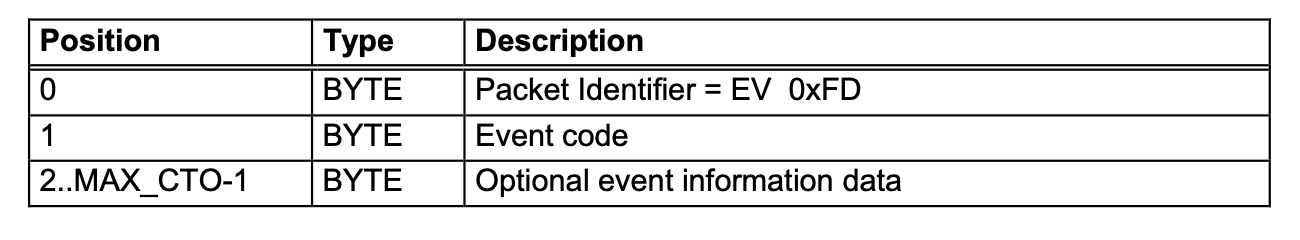

EV
EV（Event packet）的PID包含数据包代码EV = 0xFD。如果从设备想要报告异步事件包，则发送EV。第二个字节包含事件代码。后续定义了事件代码。实现是可选的。从设备发送到主设备的事件数据包无被确认回复，因此不能保证传输。

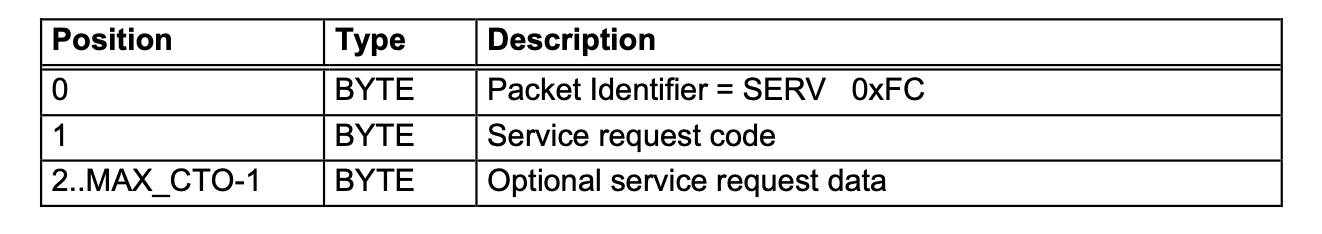

SERV
SERV（Service Request packet）的PID包含请求包代码SERV = 0xFC。SERV要求主设备执行一些操作。第二个字节包含服务请求代码。可能的服务请求代码在后续定义。

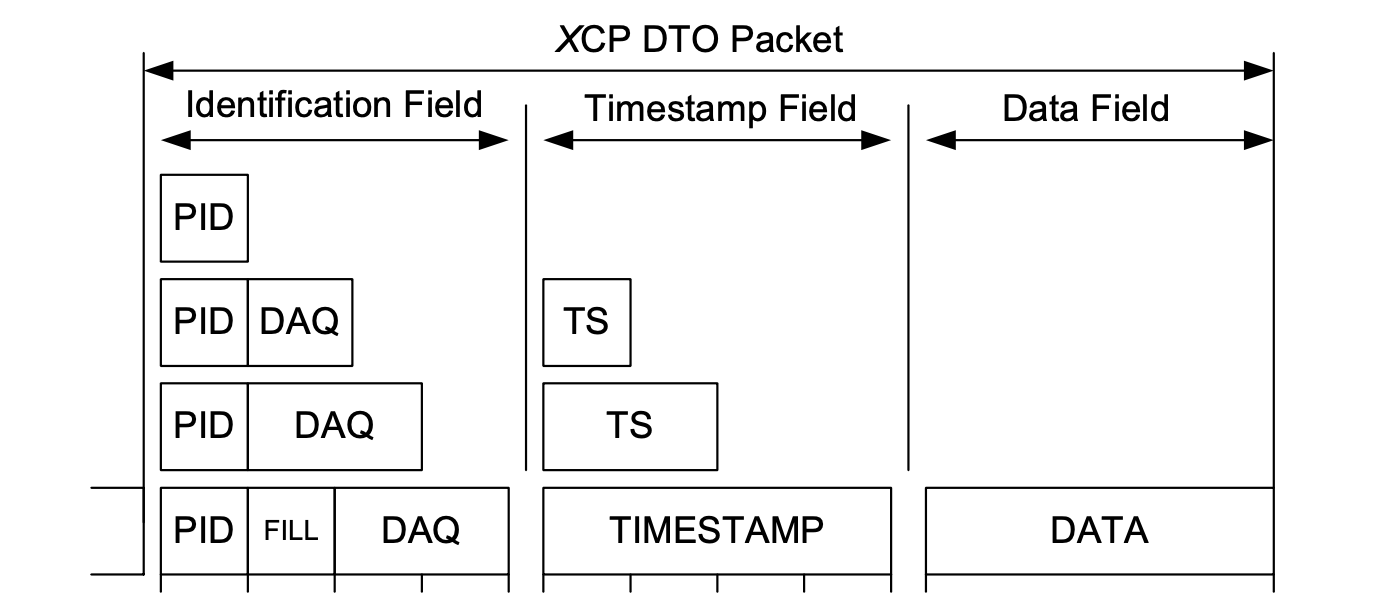

DTO
DTO用于传输同步数据采集数据（DAQ）和传输同步数据刺激数据（STIM）。 识别字段的内容因识别字段类型而异。 时间戳字段的内容因时间戳字段类型而异。 识别字段类型和时间戳字段类型的任何组合都是可能的。 数据字段包含用于同步获取和刺激的数据。

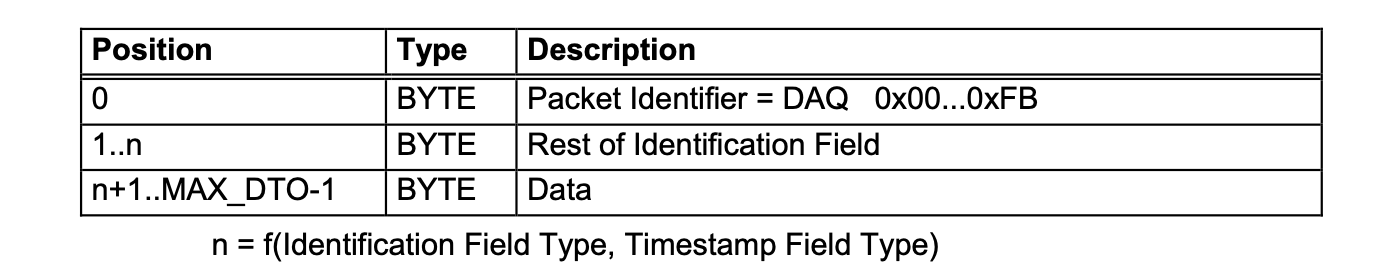

DAQ
PID包含0x00 <= DAQ <= 0xFB范围内的（绝对或相对）ODT数。ODT编号是指对象描述符表（ODT），该表描述了剩余数据字节中包含哪些数据采集元素。

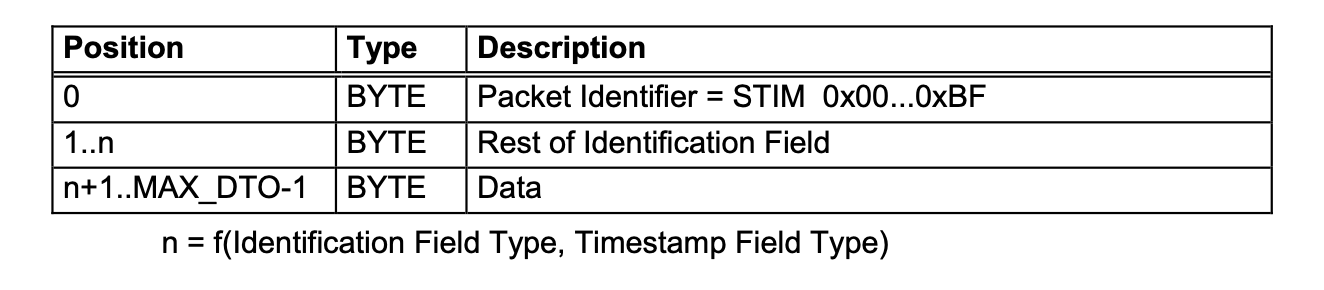

STIM
PID包含0x00 <= STIM <= 0xBF范围内的（绝对或相对）ODT编号。ODT编号是指相应的对象描述符表（ODT），该表描述了剩余数据字节中包含哪些数据刺激元素。
相关代码

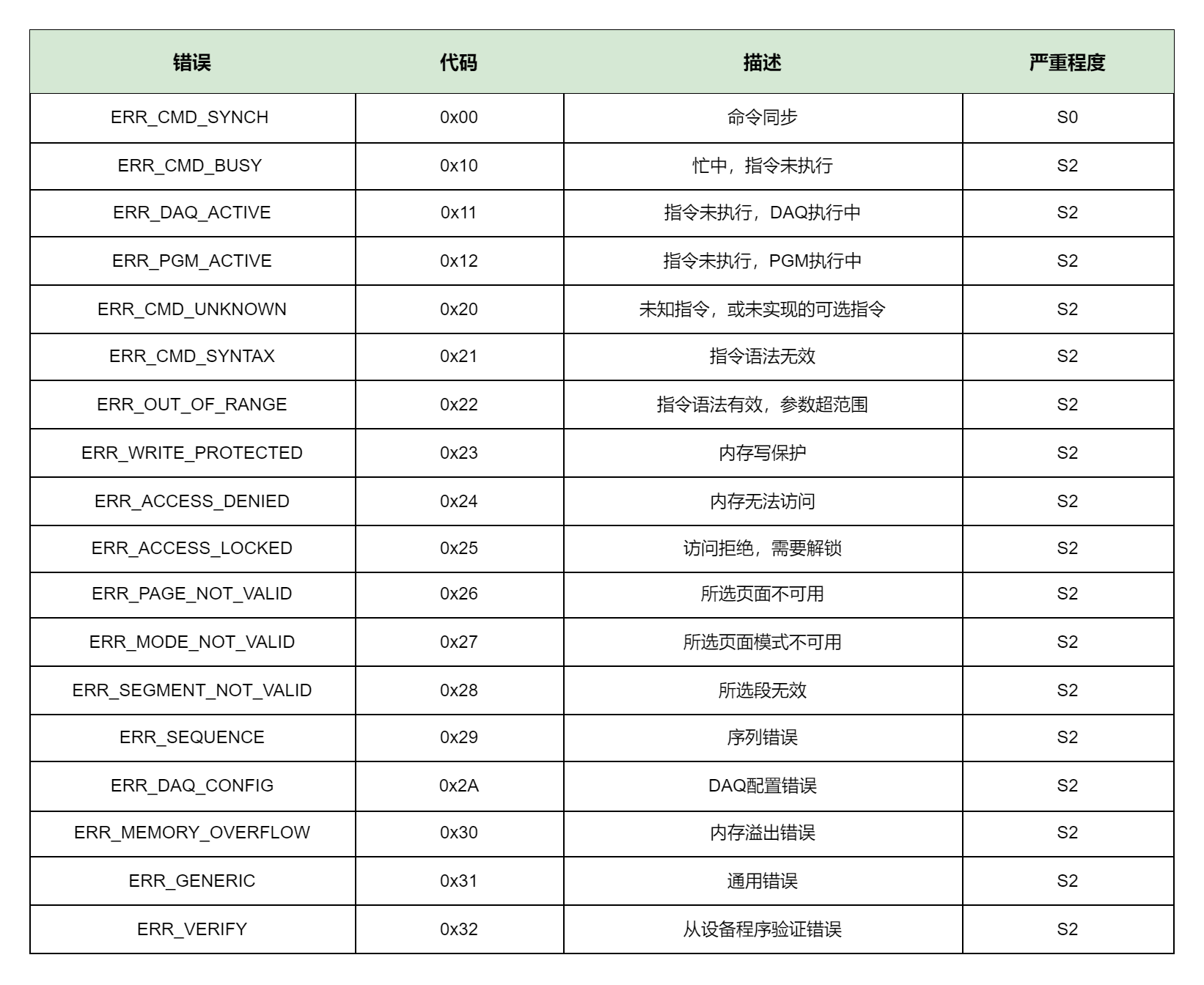

错误代码

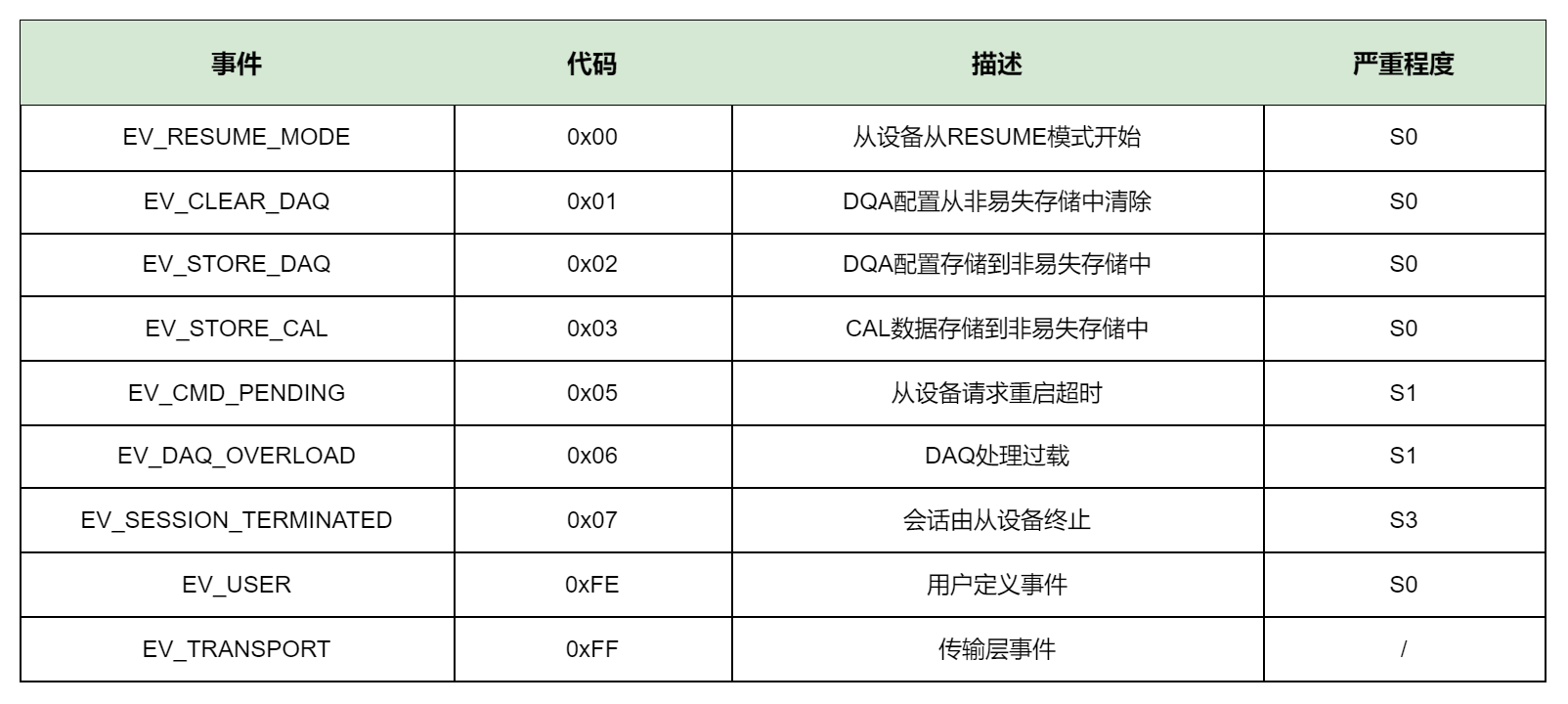

事件代码
下表中的事件数据包代码可以作为PID = 0xFD的异步数据包发送。实现是可选的。从设备发送到主设备的事件数据包不被确认，因此不能保证传输。

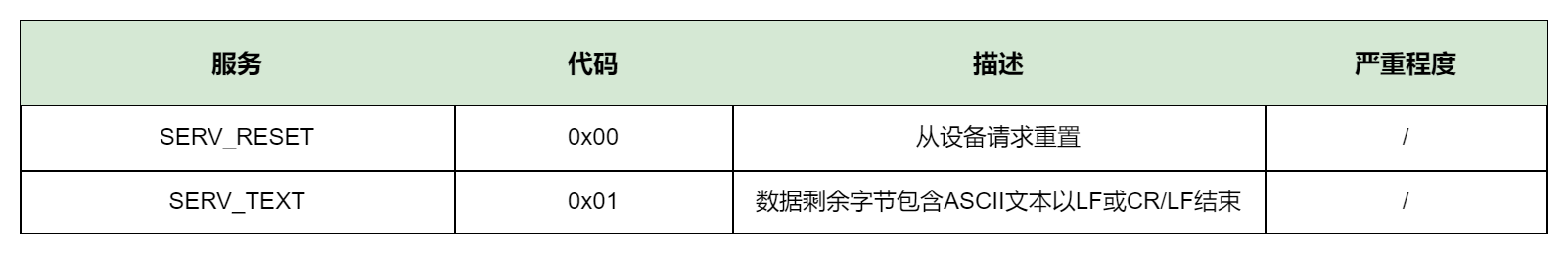

服务代码
下表中的服务请求数据包代码可以作为PID = 0xFC的异步数据包发送。对于从设备来说，实现是可选的，但对于主设备来说是强制性的。从设备发送到主设备的服务请求包不被确认，因此不能保证传输。
命令代码

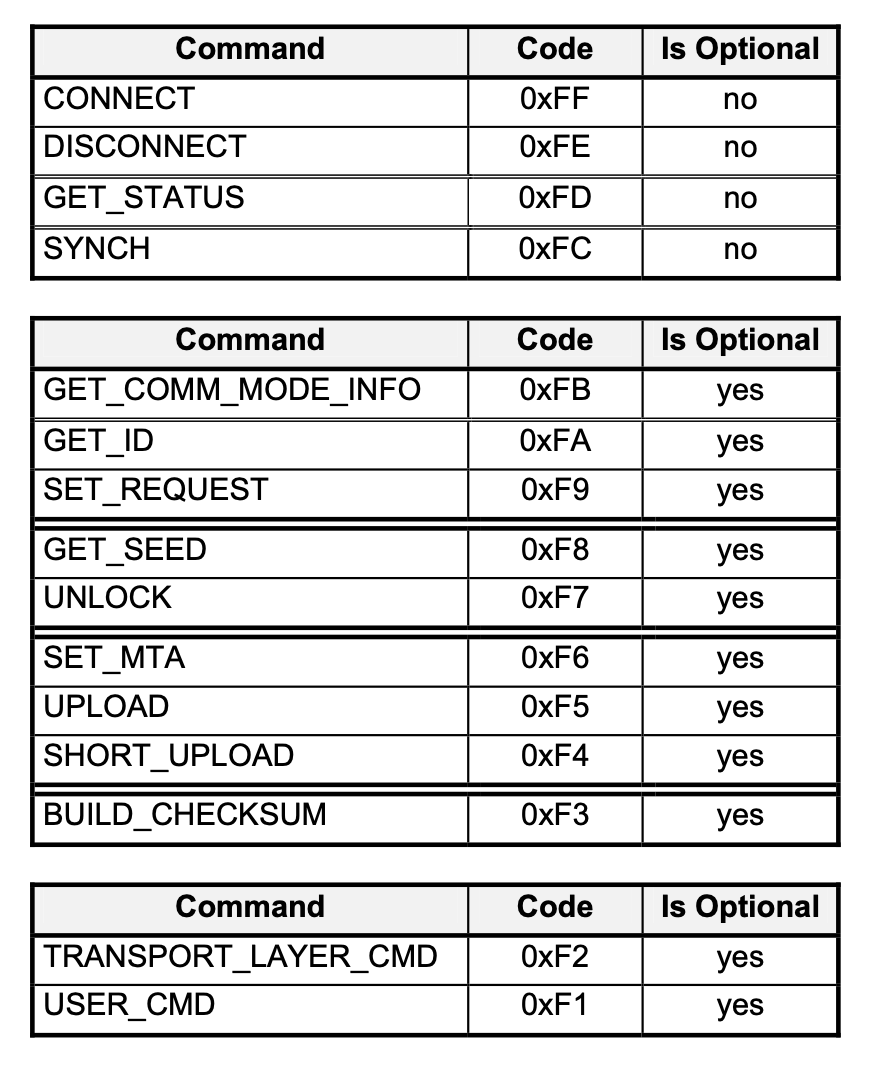

CMD-STD(标准命令)

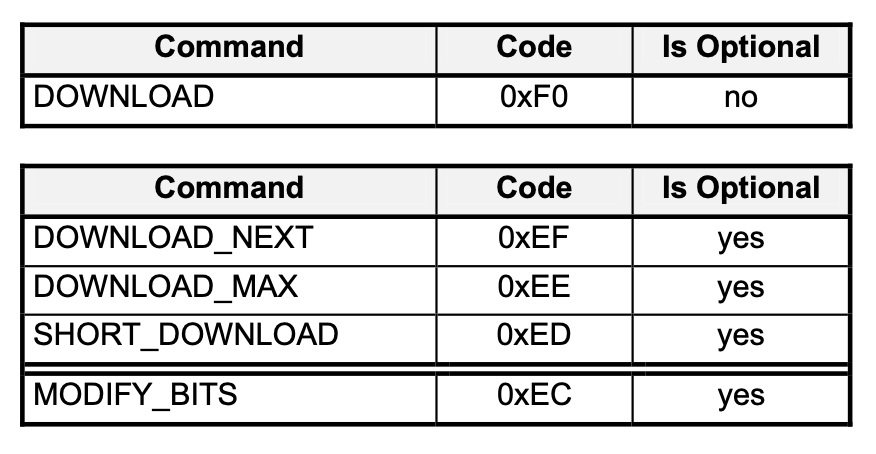

CMD-CAL(标定命令)

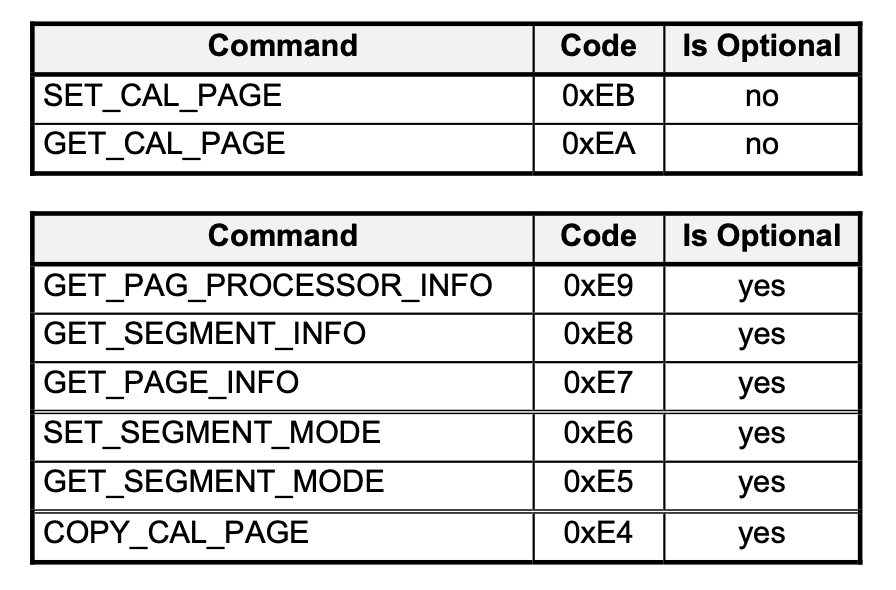

CMD-PAG(页切换命令)

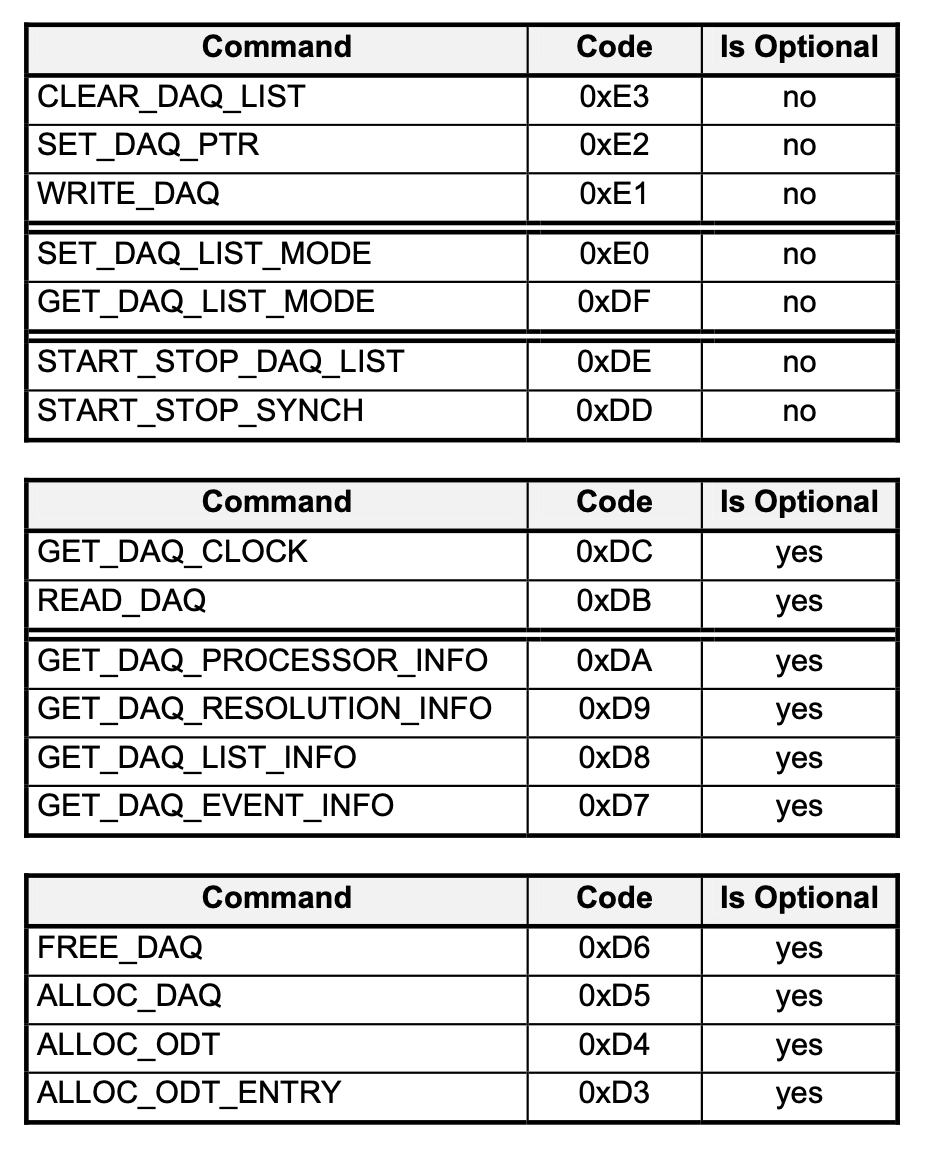

CMD-DAQ(数据采集命令)

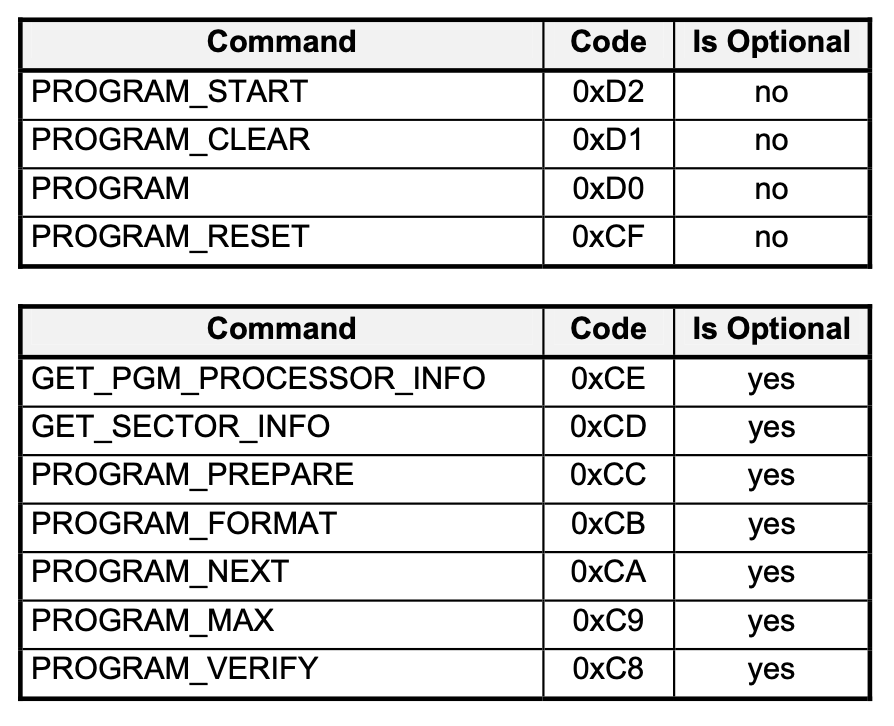

CMD-PGM（储编程命令）
