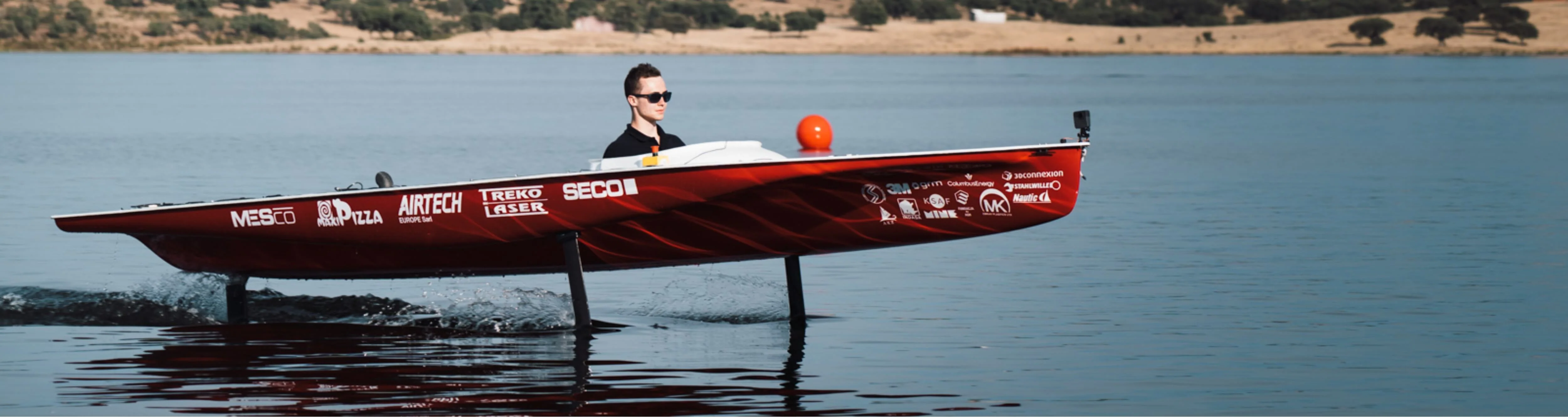

在可再生能源与智能船舶技术快速发展的今天，学生项目往往走在创新的前沿。波兰AGH太阳能船队（AGH Solar Boat Team）就是一个典型代表------他们致力于建造一艘完全依靠太阳能驱动的零排放赛艇。在这艘名为"Celka"的船上，多个电子子系统通过CAN总线进行通信，产生了大量诊断和运行数据。如何高效地采集、存储并可视化这些数据，成为团队优化控制算法、排查故障的关键。本文将分享他们如何利用CL2000 CAN记录仪，结合InfluxDB和Grafana，构建了一套完整的远程信息处理方案。
项目背景与挑战

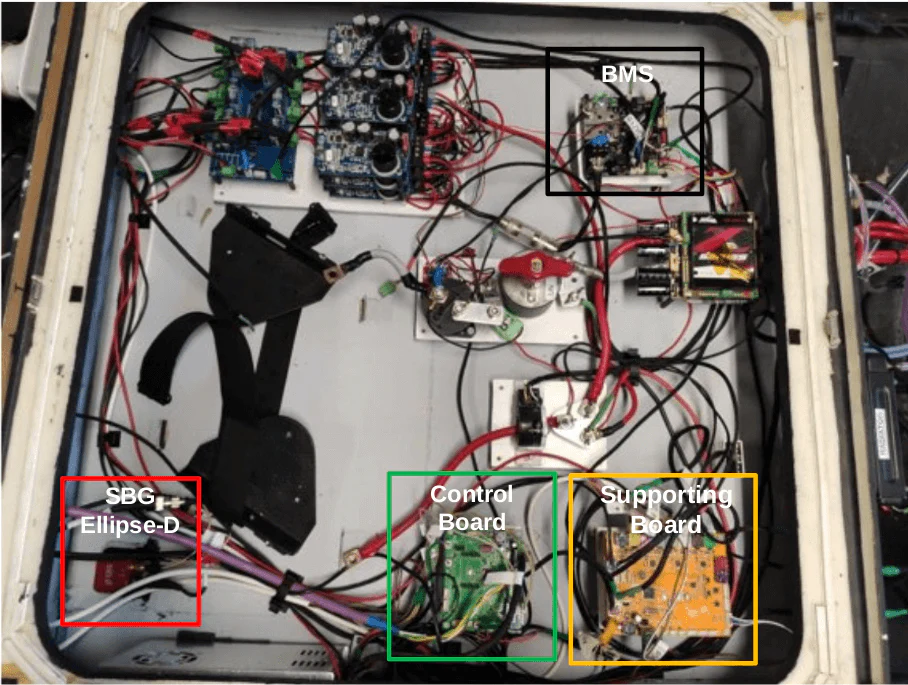

AGH太阳能船搭载了多个子系统，均通过CAN消息交换数据：
-
电池管理系统（BMS）：管理和监控电池性能，确保最佳利用率与安全性。
-
控制板：监控电机参数，控制电机运行，并调节水翼伺服机构。
-
支持板：监控水泵、风机等辅助设备。
-

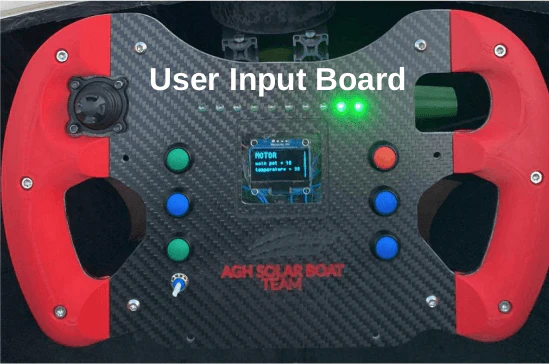

用户输入板：提供系统命令与交互界面。
-
SBG Ellipse-D惯性导航系统：集成传感器，提供精确定位、定向与导航。
团队需要一种可靠的工具来记录所有这些CAN数据，以便后续分析。目标包括：
-
识别系统开发中的优化机会；
-
快速定位并消除软件/硬件错误；
-
增强水翼控制算法的性能。
然而，船只运行时往往处于远离岸基的湖泊或海域，遥测信号可能中断。因此，除了实时遥测外，他们还需要一种不依赖无线通信的本地数据备份方案，确保在任何情况下都不会丢失关键数据。
硬件选择：CL2000 CAN记录仪
在评估了多种CAN记录设备后，团队最终选择了来自CSS Electronics的CL2000 CAN记录仪。这款设备紧凑、可靠，能够直接将CAN总线数据写入SD卡，非常适合作为遥测失效时的备份记录器。它的高性价比和完善的文档支持也是关键因素。
数据可视化演进：从SavvyCAN到Grafana
最初，团队使用开源的SavvyCAN工具进行简单的数据查看和分析。但SavvyCAN更适合离线调试，对于长时间、多参数的趋势分析和可视化，功能较为有限。
他们希望构建一个更专业的仪表板，能够实时或近实时地展示关键指标，例如电池电压、电机温度、船速、姿态等。为此，他们转向了InfluxDB（时序数据库） + **Grafana（可视化平台）**的组合。
CSS Electronics的CANedge系列产品提供了与InfluxDB/Grafana的即插即用集成，但团队目前使用的是CL2000。他们并没有放弃，而是自行修改了CANedge的集成方案，成功将CL2000采集的数据导入InfluxDB，并用Grafana构建了自定义仪表板。

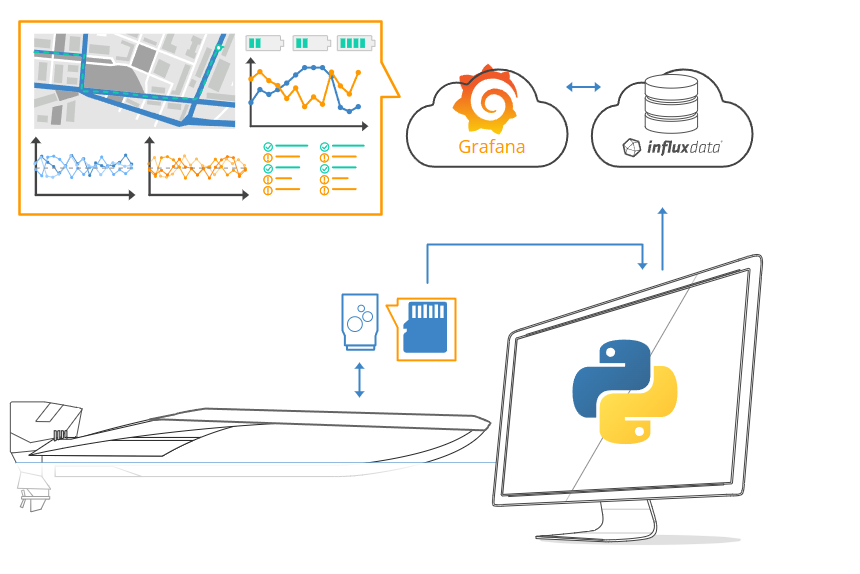

数据流程
-
数据采集：CL2000连接到船上的CAN总线，持续记录所有CAN消息（支持最高500 kbit/s速率），并以标准格式（如MF4）存储在SD卡上。
-
数据解码：利用DBC文件（CAN数据库文件）将原始CAN数据转换为物理量（如电压、转速、温度等）。团队使用了CSS推荐的DBC转换工具（如can2df）或自行编写脚本。
-
数据存储：将解码后的数据写入InfluxDB时序数据库。
-
可视化：在Grafana中配置数据源（InfluxDB），创建各种仪表板，实时展示关键参数，并支持历史数据回溯。
通过这一流程，团队不仅获得了可靠的本地数据备份，还能方便地在岸上进行深入分析。
带来的好处
1. 绝对可靠的数据记录
CL2000作为独立记录器，始终稳定地捕获CAN总线数据，不受遥测信号影响。即使在船只与岸站完全失联的时段，数据依然完整保存在SD卡上。
2. 扩展的数据存储与分析能力
相比仅依赖遥测传输（通常受带宽限制），SD卡存储允许记录所有细节数据，为后续算法优化提供了丰富素材。团队利用这些数据成功改进了水翼控制算法，使船只航行更平稳、能效更高。
3. 快速故障排查
通过Grafana仪表板，工程师可以直观地看到各子系统的运行趋势，快速定位异常（如某个电池单体电压骤降、电机温度过高等）。这大大缩短了错误识别和修复的周期。
4. 灵活的集成方案
尽管CL2000本身不直接支持InfluxDB/Grafana，但团队通过修改开源方案实现了无缝对接，证明了CL2000在扩展性上的潜力。
为什么选择CL2000？
团队在总结时特别强调了以下几点：
-
出色的文档与教程：CSS Electronics提供了详尽的《CAN总线终极指南》PDF、YouTube视频教程等，极大地降低了学习门槛。
-
性价比高：CL2000在满足需求的前提下，价格最具竞争力，符合学生项目的预算。
-
可靠性与紧凑性：小巧的机身适合船上安装，且长期运行稳定。
当然，他们也提到，如果当时选择了更高端的CANedge2 ，将能享受到即插即用的仪表板集成 以及WiFi近实时数据下载等便利。但基于现有条件，CL2000依然完美地完成了任务。
AGH太阳能船队的案例充分展示了如何利用经济实惠的CAN记录仪，结合开源时序数据库与可视化工具，构建一套专业级的船舶远程信息处理系统。无论是学生项目还是工业应用，这一思路都极具参考价值：可靠的本地数据记录 + 灵活的云端/本地可视化 = 高效的数据驱动开发与运维。
