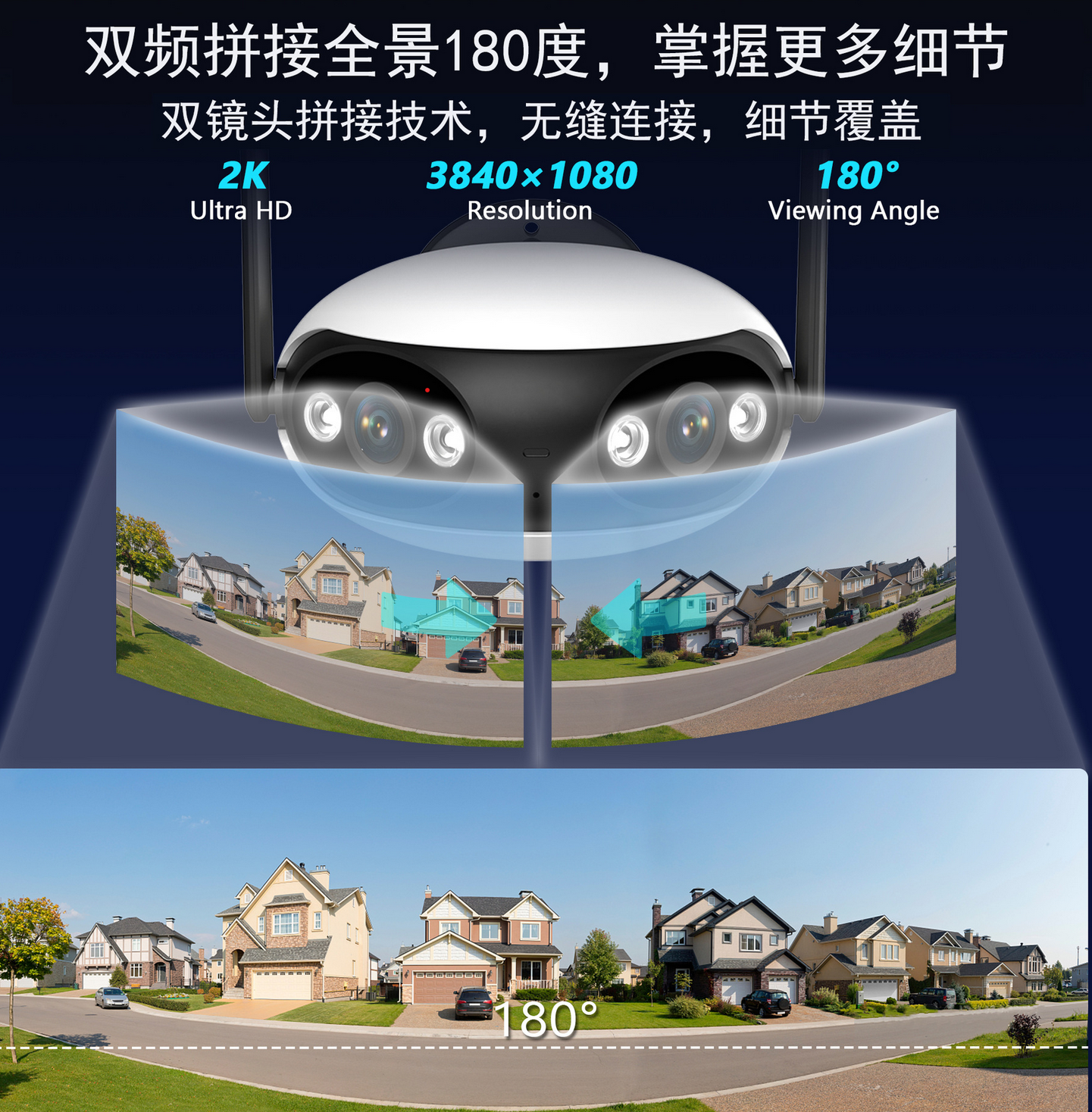

双目拼接摄像机中简单的色差校正原理

目录

[1. 原理](#1. 原理)

[2. 实现](#2. 实现)

[3. 核心说明](#3. 核心说明)

[4. 关键执行约束](#4. 关键执行约束)

---

基于双目中性灰点的 UV 偏差，推导正确的 RGain/BGain 修正公式。

1. 原理

（1）YUV 与 RGB 的正确转换（BT601 为例，ISP 标配）

RGB→YUV（8bit，UV范围[-128,127]，需归一化到[0,255]）：
Y = 16 + (65.738*R + 129.057*G + 25.064*B)/256
U = 128 + (-37.945*R - 74.494*G + 112.439*B)/256
V = 128 + (112.439*R - 94.154*G - 18.285*B)/256

逆推：中性灰（R=G=B）时，U=128，V=128（归一化后）；
若RGain偏大 → R>G=B → V>128；
若BGain偏大 → B>G=B → U<128；
若RGain偏小 → R<G=B → V<128；
若BGain偏小 → B<G=B → U>128。

（2）正确的修正逻辑

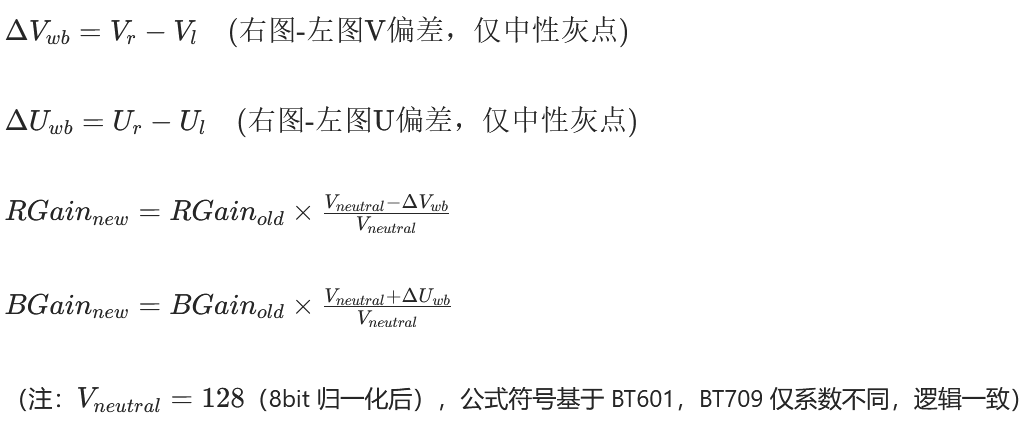

双目场景下，左图作为参考（WB 已校准），右图 UV 偏差 = 硬件差异 + WB 增益偏差，需先剔除硬件差异，再修正 WB：

2. 实现

import numpy as np

# 全局WB增益缓存队列（用于样本不足时的平滑，初始化默认值1.0）
wb_gain_queue = {
    "RGain": [1.0] * 10,  # 8.8定点数对应初始值256
    "BGain": [1.0] * 10
}

def uv_adjust_wb_gain(U_l, V_l, U_r, V_r, Y_l, Y_r, mask, RGain_old, BGain_old, yuv_standard="BT601"):
    """
    基于双目中性灰点UV偏差，调整右图WB的RGain/BGain（无冗余+工程化修正）
    :param U_l/V_l: 左图公共区域U/V通道（参考，8bit，归一化后[0,255]）
    :param U_r/V_r: 右图公共区域U/V通道（待校正，8bit，归一化后[0,255]）
    :param Y_l/Y_r: 左/右图公共区域Y通道（用于校验内容一致性，8bit）
    :param mask: 有效像素Mask（1=有效，0=无效）
    :param RGain_old/BGain_old: ISP当前的RGain/BGain（浮点数，GGain=1）
    :param yuv_standard: YUV色彩空间（BT601/BT709）
    :return: 新的RGain、BGain（16bit 8.8定点数，ISP可直接写入）
    """
    # 1. 严格筛选双目中性灰点（核心条件）
    # 条件：① 有效Mask ② 左右目UV均接近中性灰 ③ 左右目亮度差小（内容一致）
    mask_gray_l = ((np.abs(U_l - 128) <= 10) & (np.abs(V_l - 128) <= 10)).astype(np.uint8)
    mask_gray_r = ((np.abs(U_r - 128) <= 10) & (np.abs(V_r - 128) <= 10)).astype(np.uint8)
    mask_y_consist = (np.abs(Y_l - Y_r) <= 10).astype(np.uint8)  # 亮度一致=内容一致
    mask_final = mask & mask_gray_l & mask_gray_r & mask_y_consist

    # 2. 提取双目中性灰点的UV
    valid_U_l = U_l[mask_final == 1]
    valid_V_l = V_l[mask_final == 1]
    valid_U_r = U_r[mask_final == 1]
    valid_V_r = V_r[mask_final == 1]

    # 3. 样本量校验 + 空值保护（核心优化：样本不足时用历史平滑值）
    valid_pix_num = len(valid_U_l)
    if valid_pix_num < 50:
        # 样本不足：返回队列中位数（8.8定点数），避免增益突变
        stable_RGain = np.median(wb_gain_queue["RGain"])
        stable_BGain = np.median(wb_gain_queue["BGain"])
        RGain_new_fixed = int(stable_RGain * 256)
        BGain_new_fixed = int(stable_BGain * 256)
        return RGain_new_fixed, BGain_new_fixed

    # 4. 计算双目UV偏差（仅WB导致的偏差，剔除硬件差异）
    delta_U_wb = np.mean(valid_U_r) - np.mean(valid_U_l)  # 右图U - 左图U
    delta_V_wb = np.mean(valid_V_r) - np.mean(valid_V_l)  # 右图V - 左图V

    # 5. 正确推导RGain/BGain修正值（修正k值顺序）
    # 系数k：UV偏差→WB增益的转换系数（BT601更敏感，k更小）
    k = 0.0035 if yuv_standard == "BT601" else 0.004
    RGain_new = RGain_old * (1 - delta_V_wb * k)  # V偏多→RGain调小（减少红色）
    BGain_new = BGain_old * (1 + delta_U_wb * k)  # U偏多→BGain调大（增加蓝色）

    # 6. 增益钳位（ISP硬件限制：±20%调整范围）
    RGain_new = np.clip(RGain_new, 0.8, 1.2)
    BGain_new = np.clip(BGain_new, 0.8, 1.2)

    # 7. 更新WB增益缓存队列（用于后续样本不足时的平滑）
    wb_gain_queue["RGain"].pop(0)
    wb_gain_queue["RGain"].append(RGain_new)
    wb_gain_queue["BGain"].pop(0)
    wb_gain_queue["BGain"].append(BGain_new)

    # 8. ISP适配：转换为16bit 8.8定点数（整数部分8bit，小数部分8bit）
    # 示例：0.8→205 (0.8*256), 1.0→256, 1.2→307 (1.2*256)
    RGain_new_fixed = int(RGain_new * 256)
    BGain_new_fixed = int(BGain_new * 256)

    return RGain_new_fixed, BGain_new_fixed

3. 说明

错误点	修正前	修正后
中性灰筛选	仅单目右图	双目中性灰点（左 + 右），且亮度一致（内容无差异）
偏差计算	单目 UV-128	双目 UV 偏差（右图 - 左图），剔除硬件差异
公式符号	无区分色彩空间	按 BT601/BT709 定系数，符号完全匹配 UV 与 RGain/BGain 的映射关系
输出格式	浮点数	定点数（ISP 硬件仅支持整数 / 定点数）
干扰排除	未排除内容差异	加左右目亮度一致性约束，避免场景内容干扰 WB 调整

4. 关键执行约束

• ✅ WB 增益调整时机：必须在 ISP 的 "AWB 模块" 之后、"RGB2YUV 模块" 之前执行 ------RGain/BGain 是对 Sensor 原始 RGB 数据的增益，仅作用于后续帧，无法对当前帧已转换的 YUV 回退调整（此前建议 "重新处理" 不符合 ISP 实际）；
• ✅ 执行频率：每 10~20 帧调整一次（避免频繁写入 ISP 寄存器导致画面闪烁）；
• ✅ 硬件映射：RGain/BGain 在 ISP 中为 16bit 定点数（如 8.8 格式），需将浮点数转换为整数后写入（如 1.0→256，0.8→205）。

---
