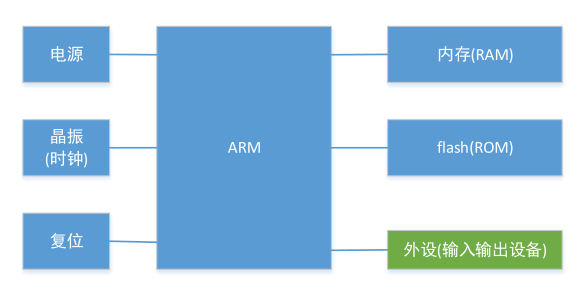

一、嵌入式系统硬件组成
一个完整的嵌入式系统由以下五大核心部分构成：
|-------------------|----------------------|-----------------------------|
| 组成部分 | 作用 | 典型器件 |
| CPU （处理器） | 执行指令，完成运算和控制 | ARM Cortex-A/M/R，DSP，FPGA |
| RAM （内存） | 运行时存放变量、堆栈、临时数据，断电丢失 | SRAM、DRAM、SDRAM、DDR |
| Flash/ROM | 存放程序代码和固化数据，断电不丢失 | NOR Flash、NAND Flash、EEPROM |
| 时钟（晶振） | 为CPU和外设提供精准时间基准 | 有源晶振、无源晶振 |
| 复位电路 | 系统上电或异常时将CPU恢复到初始状态 | RC复位、电源监控芯片 |
| 外设 | 与外界交互的输入输出模块 | GPIO、UART、ADC、LCD、定时器等 |
1.1 存储器层次结构（速度 vs 成本）
|--------|-------------|----------|--------|------------------------------|
| 层级 | 类型 | 速度 | 成本 | 说明 |
| 最快 | 寄存器 | ~1个时钟周期 | 最贵 | CPU内部，数量极少（约16个） |
| 次快 | Cache（缓存） | 数个时钟周期 | 贵 | I-Cache（指令缓存）+ D-Cache（数据缓存） |
| 中等 | RAM（内存） | 几十个时钟周期 | 适中 | 程序运行时使用，断电丢失 |
| 最慢 | ROM / Flash | 百个以上时钟周期 | 便宜 | 程序和数据持久化存储，断电不丢失 |
1.2 RAM 分类
|----------------|------------------------|
| 类型 | 特点 |
| SRAM （静态） | 速度极快，功耗高，用于Cache；不需要刷新 |
| DRAM （动态） | 需要定期刷新，密度高，成本低 |
| SDRAM （同步） | 与系统时钟同步，比普通DRAM快 |
| DDR | 在时钟上升沿和下降沿各传一次数据，带宽翻倍 |
1.3 ROM 分类
|--------------|--------------------------------|
| 类型 | 特点 |
| ROM | 只读存储，掉电数据不丢失 |
| PROM | 可编程一次，之后只读 |
| EPROM | 紫外线可擦除，可重复编程 |
| EEPROM | 电信号可擦除，更方便，寿命有限 |
| Flash 闪存 | 访问速率快，掉电不丢失，是EEPROM的改进版，嵌入式最常用 |
二、CPU 类型与 SOC 架构
2.1 主要处理器类型
|----------|----------|-------------------------------------|
| 缩写 | 全称 | 特点与应用 |
| CPU | 中央处理器 | 通用计算，高性能，PC/服务器核心 |
| MCU | 微控制器 | 集成CPU+RAM+ROM+外设，成本低，如51单片机、STM32 |
| MPU | 微处理器 | 只有CPU，需外接RAM/ROM，可跑Linux，如树莓派、i.MX6 |
| DSP | 数字信号处理器 | 专门优化乘加运算（MAC），用于音频/图像处理 |
| FPGA | 现场可编程门阵列 | 硬件可编程，逻辑灵活，延迟极低，用于通信/加速器 |
| SOC | 片上系统 | 将CPU+内存控制器+外设控制器集成一块芯片，如手机芯片 |
2.2 ARM 处理器系列
|--------------|-------------------------|-------------------------------|
| 系列 | 定位 | 典型应用 |
| Cortex-A | 消费电子，高性能，低功耗，支持MMU和虚拟内存 | 手机、平板、机顶盒，可运行 Linux / Android |
| Cortex-R | 实时性强 | 汽车安全系统、工业控制、硬盘控制器 |
| Cortex-M | 高性能偏控制，面积小，低功耗 | 嵌入式单片机（STM32等），IoT设备 |
|------------------|---------------------------------------------------------------------------------------------------------------------------------------------------|
| RISC vs CISC | RISC（精简指令集）：ARM、MIPS、RISC-V。指令少且等长，执行速度快，适合流水线，编译器负担重 CISC（复杂指令集）：x86（Intel/AMD）。指令多且变长，单条指令功能强，硬件复杂 ARM 采用 RISC 架构，每条指令固定32位（Thumb模式16位），便于流水线实现 |

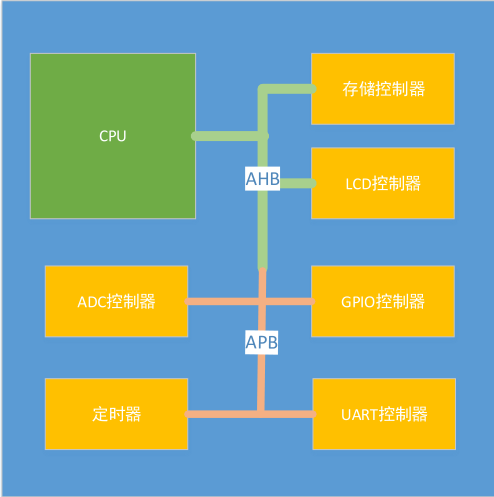

2.3 SOC 内部总线结
|------------------|--------------------------|
| 总线类型 | 特点 |
| AHB （高速总线） | 连接CPU、内存控制器、DMA等高速模块 |
| APB （外设低速总线） | 连接UART、GPIO、定时器等低速外设，功耗低 |
| 地址总线 | 单向，CPU发出内存地址 |
| 数据总线 | 双向，传输读写的数据 |
| 控制总线 | 传输读写使能、忙信号等控制信号 |
三、CPU 内部架构
3.1 冯诺伊曼 vs 哈佛结构
|------------|-----------|----------------------------|
| 架构 | 特点 | 代表 |
| 冯诺伊曼结构 | 数据和指令一起存放 | x86 PC、早期单片机（51） |
| 哈佛结构 | 数据和指令单独存放 | ARM（I-Cache/D-Cache分离）、DSP |
3.2 流水线（Pipeline）
流水线： 取指 ，解码， 执行，大幅提高指令吞吐率。
|-----------------|---------------------|
| 阶段 | 说明 |
| 取指（Fetch） | 从 Flash/Cache 中读取指令 |
| 解码（Decode） | 分析指令类型、操作数、目标寄存器 |
| 执行（Execute） | ALU 完成运算或访问内存 |
|---------------|-------------------------------------------------------------------------------------------------|
| 流水线与PC的关系 | ARM 三级流水线下，PC 寄存器指向的是「当前执行指令的下下条」（超前2条）。这就是为什么程序中读取 PC 时得到的值 = 当前指令地址 + 8（ARM模式）或 + 4（Thumb模式）。 |

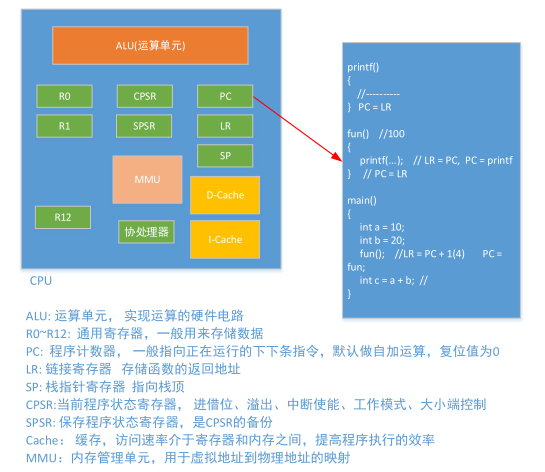

四、ARM 寄存器详解

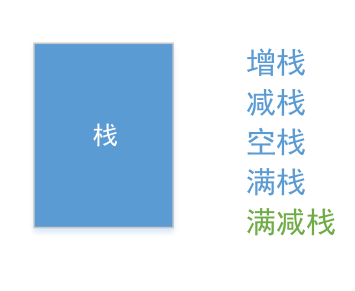

五、栈（Stack）
栈是一块连续内存区域，用于存储局部变量、函数参数、返回地址等，遵循 LIFO（先出后出）原则。

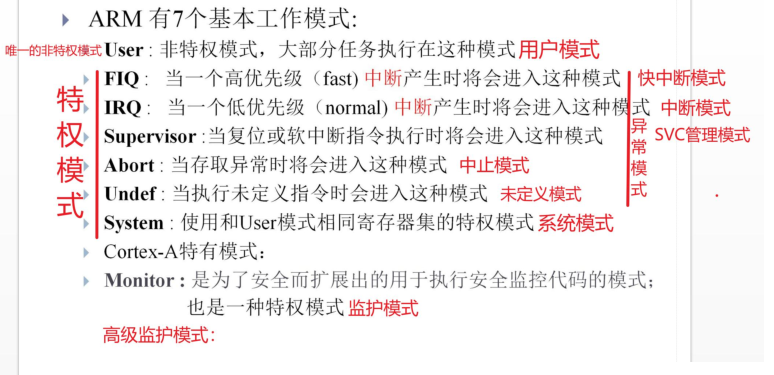

六、ARM 工作模式（7种）
ARM 处理器共有 7 种工作模式，通过 CPSR 寄存器的 M[4:0] 字段标识。不同模式拥有独立的寄存器组。

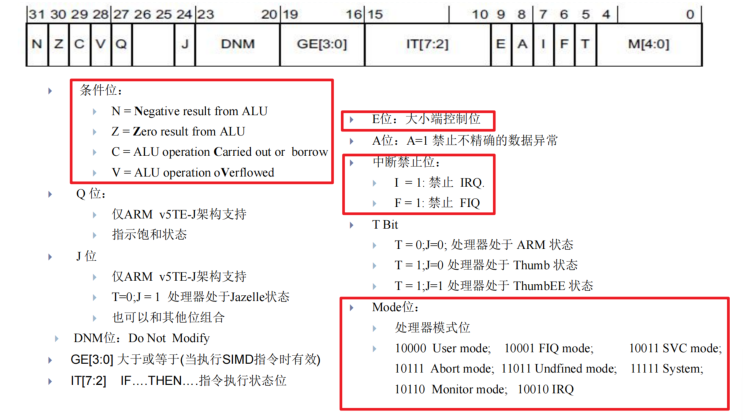

七、程序状态寄存器 CPSR
CPSR（Current Program Status Register）是 ARM 最重要的状态寄存器，32位，记录当前CPU运行状态。

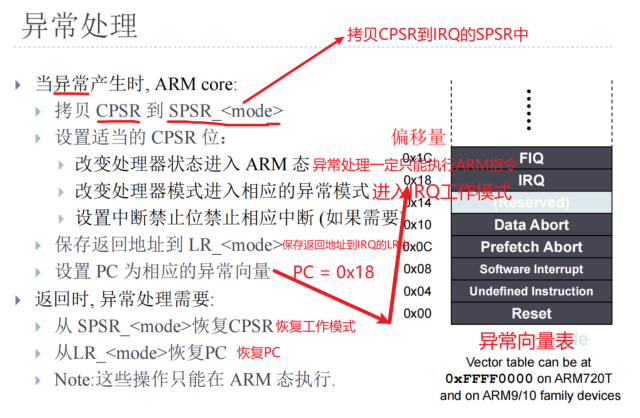

八、异常处理机制
8.1 异常向量表
ARM 在固定地址存放一张「异常向量表」，每个异常对应一个4字节的跳转指令，指向对应的处理函数。
8.2 异常发生时 CPU 自动做的事
- 将 CPSR 复制到对应模式的 SPSR（保护当前状态，方便异常返回后恢复）
- 设置新的 CPSR 值（切换到对应的异常模式，设置中断屏蔽位 I/F）
- 保存返回地址到 LR（LR_<mode> = PC + 偏移量，各模式偏移量不同）
- 设置 PC = 异常向量表中对应异常的地址（如 IRQ → PC = 0x18）
8.3 异常返回时需要做的事（软件负责）
- 从 SPSR_<mode> 恢复 CPSR（恢复到异常前的工作模式和状态）
- 从 LR_<mode> 恢复 PC（返回异常发生时的下一条指令继续执行）
|--------------------|----------------------------------------------------------------------------------------------------------|
| ⚠️ 返回地址的偏移 | 不同异常的 LR 保存的返回地址有偏移，返回时需要手动减去偏移量：IRQ/FIQ → LR-4；Data Abort → LR-8；SWI/Undef → LR 本身（无偏移）。这是因为流水线超前取指导致的。 |
