从128-bit到16-bit：BLE UUID背后的带宽战争与架构设计

wotaifuzao2026-03-21 8:23

文章目录

  • 设备断连、服务发现卡死？
    • [1. 引言：被忽视的 UUID 性能放大器](#1. 引言：被忽视的 UUID 性能放大器)
    • [2. 深度底座 ：逻辑寻址与物理传输的极限折中](#2. 深度底座 ：逻辑寻址与物理传输的极限折中)
      • [2.1 ATT 属性的物理存储原子](#2.1 ATT 属性的物理存储原子)
      • [2.2 128 位空间的防碰撞哲学](#2.2 128 位空间的防碰撞哲学)
      • [2.3 射频底层的妥协：Base UUID 降维映射](#2.3 射频底层的妥协：Base UUID 降维映射)
      • [2.4 SIG 官方标准 vs 厂商自定义 UUID](#2.4 SIG 官方标准 vs 厂商自定义 UUID)
        • [2.4.1 常见标准服务 UUID（16-bit）](#2.4.1 常见标准服务 UUID（16-bit）)
        • [2.4.2 常见描述符 UUID（16-bit）](#2.4.2 常见描述符 UUID（16-bit）)
        • [2.4.3 GAP 广播数据中的 AD Type UUID](#2.4.3 GAP 广播数据中的 AD Type UUID)
    • 3.生产级实战
      • [3.1 创建自定义 128-bit UUID](#3.1 创建自定义 128-bit UUID)
      • [3.2 在代码中定义 UUID（.h 头文件）](#3.2 在代码中定义 UUID（.h 头文件）)
      • [3.3 注册 GATT 服务（.c 源文件）](#3.3 注册 GATT 服务（.c 源文件）)
      • [3.4 在广播数据中包含 UUID](#3.4 在广播数据中包含 UUID)
    • [4.工具中验证 UUID](#4.工具中验证 UUID)
      • [4.1 nRF Connect for Desktop 添加自定义UUID名称](#4.1 nRF Connect for Desktop 添加自定义UUID名称)
      • [4.2 nRF Connect 手机APP进行连接查看](#4.2 nRF Connect 手机APP进行连接查看)
    • 5.必坑指南
      • [5.1 避坑 1：大小端序 (Endianness) 的终极陷阱](#5.1 避坑 1：大小端序 (Endianness) 的终极陷阱)
      • [5.2 避坑 2：31字节广播包的极限压榨与假死](#5.2 避坑 2：31字节广播包的极限压榨与假死)
      • [5.3 避坑 3：GATT 缓存未对齐导致的"发现风暴"](#5.3 避坑 3：GATT 缓存未对齐导致的“发现风暴”)
    • [6. 文章总结](#6. 文章总结)
    • 7.为了系统学习BLE可阅读下面文章

设备断连、服务发现卡死？

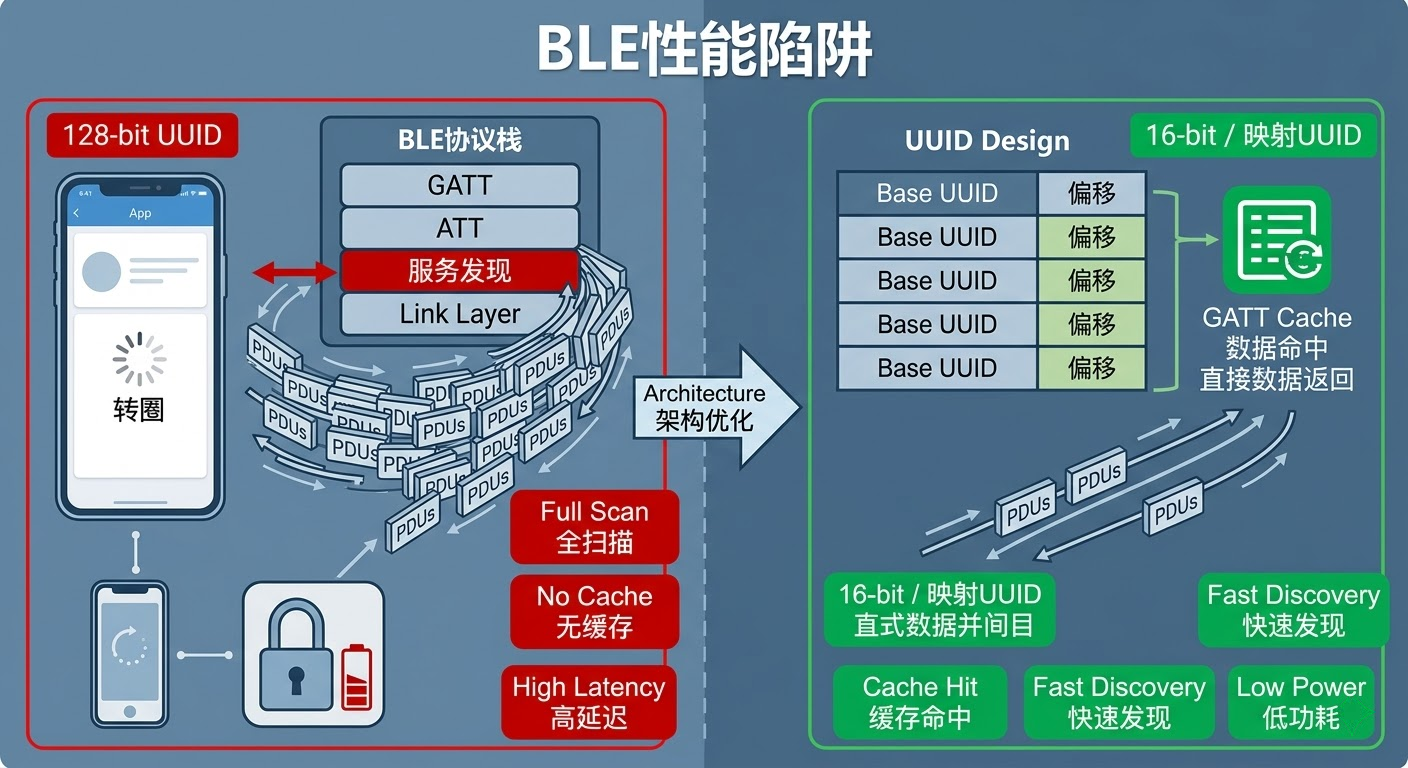

1. 引言：被忽视的 UUID 性能放大器

在开发基于 BLE（低功耗蓝牙）的智能锁或穿戴设备时，不少团队在产品上线后会遇到极其棘手的底层通信问题：1）App 首次连接设备时，需要在主界面转圈等待数秒才能操作 ；2）或者设备的实际续航时间远低于硬件设计的理论值。

通过嗅探工具（Sniffer）抓包分析，我们往往会发现系统在连接建立（Connected）后，陷入了漫长的 Service Discovery（服务发现） 泥潭。导致这一现象的核心原因通常是未做 GATT 缓存、连接参数（Interval）设置不当或未开启 MTU 协商；但在这其中，业务层毫无节制地使用 128-bit 私有 UUID， 是典型的"问题放大器"，在未做缓存与参数优化时会显著恶化性能。

很多初级开发者仅仅将 UUID 视为用于区分服务的标识字符串。但在资源极其受限的 BLE 协议栈中，128-bit 私有 UUID 带来的影响远不止于此。它的核心痛点不在于"占用空间大"，而在于它使得客户端丧失了标准化的语义索引能力，进而引发了一系列严重的协议层连锁反应：

  • 丧失语义级过滤，被迫遍历匹配：当使用 SIG 标准的 16-bit UUID 时，手机端（Client）可以通过已知类型（如心率 0x180D）快速判断是否需要该服务。而面对未知的 128-bit 私有 UUID，客户端无法提前进行语义级过滤，只能通过完整的遍历读取后，再在应用层进行匹配。

  • PDU 空间挤兑与事务激增：在默认的 ATT_MTU（23 字节）下，扣除 Opcode 和 Handle，有效载荷仅约 20 字节。一个 ATT 响应包可以轻松容纳多个 16-bit UUID 声明，却连一个完整的 128-bit UUID 声明都塞不下！这直接导致 ATT 事务（Transaction）的请求/响应数量显著增加。

  • 时延与功耗放大：正常情况下的服务发现时延通常在 100ms 左右。但在连接间隔（Connection Interval）较大或服务数量较多的情况下，激增的 PDU 交互次数会把握手时延明显拉长到数秒。射频芯片（TX/RX）长时间保持唤醒状态，最终表现为用户感知的卡顿和设备功耗的异常上升。

更致命的是 ：在未设计 GATT 缓存（Service Caching）与版本管理机制的系统中，这种开销还会在每次连接时重复出现！今天，我们就以架构师的视角，撕开 GATT 协议栈的表象，带你用"基址偏移"与"缓存对齐"的降维打击，彻底终结底层通信瓶颈。

2. 深度底座 ：逻辑寻址与物理传输的极限折中

别急着贴代码，我们先来建立底层认知。GATT（通用属性配置文件）基于客户端-服务端模型，其实质就是一个分布式的键值对微型数据库 。在这个数据库中，数据交换的原子单位叫"属性 (Attribute)"。

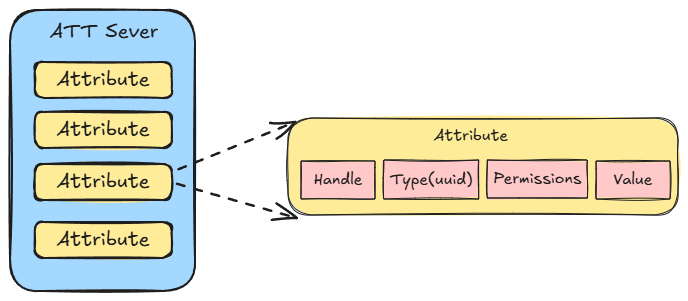

2.1 ATT 属性的物理存储原子

一个完整的 ATT 属性在内存中由四个模块死死锚定：

  1. Handle (句柄) ：底层动态分配的 16 位主键（如 0x001A），解决"数据在内存哪里"的问题。

  2. Type (类型 = UUID)：这就是今天的主角！它向外界宣告当前属性的业务语义，解决"这坨二进制数据到底是什么"的问题。告知属性的类型（是服务声明？特征值？描述符？）

  3. Permissions (权限)：只读、读写、底层加密要求。

  4. Value (值)：真正的 Payload，比如你的智能锁开关状态，或是电池电量。

客户端拿着 UUID 去服务端遍历，找到对应的 Handle，然后再通过 Handle 进行毫秒级的读写。逻辑很完美，对吧？但这引出了一个物理层面的致命危机。

2.2 128 位空间的防碰撞哲学

在去中心化的物联网世界，如果大家都用简单的自增 ID，冲突概率将是灾难级的。为了保证全球范围内的绝对唯一性，BLE 采用128-bit UUID格式以提供足够的命名空间，RFC 4122 是常见生成方式之一。

2 128 2^{128} 2128 的地址空间，在数学概率上保证了哪怕全球设备并发生成，碰撞概率也趋近于零。这赋予了 BLE 极高的生态扩展性。

2.3 射频底层的妥协：Base UUID 降维映射

但是，物理定律是残酷的。BLE 的低功耗本色，要求其射频芯片（RF TX/RX）的开启窗口必须以微秒计算。早期 BLE 的广播包有效载荷极限只有 31 字节！

如果每次广播和遍历都要在空中传输完整的 16 字节 UUID，信道会被瞬间塞满，不仅无法携带设备名称，更会导致误码率（BER）飙升和耗电的重传。

为此，蓝牙 SIG 祭出了极具工程智慧的降维打击------基础 UUID (Base UUID) 算法。

SIG 预留了一个固定的 128 位核心底座：00000000-0000-1000-8000-00805F9B34FB。通过这套公式：

128 _ b i t _ v a l u e = 16 _ b i t _ v a l u e × 2 96 + B l u e t o o t h _ B a s e _ U U I D 128\_bit\_value = 16\_bit\_value \times 2^{96} + Bluetooth\_Base\_UUID 128_bit_value=16_bit_value×296+Bluetooth_Base_UUID

在空中接口（OTA）传输时，对于SIG标准UUID，OTA中可使用16-bit短格式。接收端底层协议栈捕获后，自动执行位运算拼装还原！这种高阶操作将核心标识符的带宽开销暴降了 87.5%！

其实本质就是：SIG 干了一件非常"计算机体系结构级别"的优化，把"重复的信息 "抽出来，只传"变化的部分"

类比 1：函数调用

c 复制代码
UUID = Base + Offset

这样的好处就是：你不需要每次传完整函数，只需要传参数。

2.4 SIG 官方标准 vs 厂商自定义 UUID

两个类型总统对比如下：

特性 16-bit UUID 128-bit UUID
谁可以使用 仅蓝牙SIG官方分配 任何开发者均可自定义
传输效率 高（节省内存和空气传输时间） 低（占用更多字节）
典型用途 标准服务（心率、电量等） 自定义厂商服务和特征值
示例 0x180D（心率服务） 00001523-1212-efde-1523-785feabcd123
  • SIG 标准 UUID ：只占用 Base UUID 的第 96-127 位。比如心率服务 0x180D。各大厂商底层原生硬编码支持，拥有极致的扫描与解析速度。代价？成为会员，向官方申请私有 16 位 UUID ！
蓝牙SIG会员与标识符费用类型 适用对象/层级 当前标准收费 (USD) 备注与影响
Adopter 成员年费 基础适配者企业 $0 仅享有基础标准使用权，无法申请私有16位UUID
Contributing Adopter 年费 贡献者企业（按规模区分） 3,500 \~ 16,500 享有更高规范制定参与权与测试折扣
Associate 成员年费 核心关联企业（按规模区分） 11,250 \~ 52,500 享最高级别测试折扣与免除特定标识符费用
16位UUID分配费（单次每个） 需要私有短UUID优化的成员 $3,750 每次申请上限4个；大幅优化广播包空间利用率
公司识别码 (Company ID) 广播包中用于标识制造商身份 0 \~ 1,250 依成员级别而定，用于Manufacturer Specific Data
  • 自定义 UUID (Vendor-Specific) ：对于咱们的私有业务（如智能锁私有握手协议），推荐使用 RFC 4122 Version 4 随机生成的完整 128 位 UUID。但v3/v5在需要确定性或结构化命名时更优。绝对严禁强行蹭 SIG 的 Base UUID，否则底层 iOS/Android 协议栈会直接触发逆向解析异常，导致服务会导致语义冲突与不可预期行为！
RFC 4122版本 生成机制基础 适用性与BLE应用分析
版本1 (v1) 当前时间戳 + 单调计数器 + 节点MAC地址 不推荐。暴露设备物理MAC地址，易在广播中引发设备指纹追踪与隐私安全漏洞
版本2 (v2) DCE安全版本（时间戳 + MAC + 本地UID） 极少使用。规范细节不够明确，BLE生态几乎不采用
版本3 (v3) 命名空间 + 自定义名称的MD5散列值 有条件适用。适用于资源受限设备（如Arduino），通过固定字符串生成确定性UUID
版本4 (v4) 基于强加密安全的伪随机数生成器 (PRNG) 行业绝对主流。无需时间同步，无隐私泄露风险，完全随机，122位有效随机位确保碰撞概率极低
版本5 (v5) 命名空间 + 自定义名称的SHA-1散列值 推荐（对于确定性需求）。相比v3具有更高抗碰撞与安全性
版本6/7/8 新标准（时间排序或完全自定义方案） 较新规范，优化数据库索引性能；在BLE无状态特征中暂无不可替代优势
2.4.1 常见标准服务 UUID（16-bit）
c 复制代码
// nRF Connect SDK 中已定义的标准UUID
BLE_UUID_GAP          = 0x1800  // Generic Access Service
BLE_UUID_GATT         = 0x1801  // Generic Attribute Service
BLE_UUID_IAS_VAL      = 0x1802  // Immediate Alert Service
BLE_UUID_BAS          = 0x180F  // Battery Service
BLE_UUID_HTS          = 0x1809  // Health Thermometer Service
BLE_UUID_DIS          = 0x180A  // Device Information Service
BLE_UUID_HIDS         = 0x1812  // HID Service
2.4.2 常见描述符 UUID（16-bit）
c 复制代码
BLE_UUID_SERVICE_PRIMARY              = 0x2800  // 主服务声明
BLE_UUID_CHARACTERISTIC               = 0x2803  // 特征值声明
BLE_UUID_DESCRIPTOR_CLIENT_CHAR_CONFIG = 0x2902  // CCCD（通知/指示订阅）
BLE_UUID_DESCRIPTOR_CHAR_USER_DESC    = 0x2901  // 用户描述

[SIG标准UUID](https://bitbucket.org/bluetooth-SIG/public/src/main/assigned_numbers/l)

2.4.3 GAP 广播数据中的 AD Type UUID

在广播包（Advertising Packet）中，UUID以AD Type字段的形式出现：

c 复制代码
BLE_GAP_AD_TYPE_16BIT_SERVICE_UUID_COMPLETE    = 0x03  // 完整16-bit UUID列表
BLE_GAP_AD_TYPE_128BIT_SERVICE_UUID_COMPLETE   = 0x07  // 完整128-bit UUID列表
BLE_GAP_AD_TYPE_SERVICE_DATA                   = 0x16  // 16-bit UUID的服务数据
BLE_GAP_AD_TYPE_MANUFACTURER_SPECIFIC_DATA     = 0xFF  // 厂商自定义数据

3.生产级实战

在资源吃紧的 ARM Cortex-M 芯片上，每次声明 16 字节的数组都是对 SRAM 的犯罪。我们来看看真正的大厂架构师是如何基于现代 RTOS（如 Zephyr）和高级封装来处理 UUID 的。

3.1 创建自定义 128-bit UUID

使用在线UUID生成工具（如 https://www.uuidgenerator.net/ ）随机生成一个128-bit UUID，例如：

复制代码
6E400001-B5A3-F393-E0A9-E50E24DCCA9E

设计技巧：对同一个服务，固定 Base UUID，只递增第一段来区分服务和各特征值：

复制代码
Service UUID:           00001523-1212-efde-1523-785feabcd123
Button Characteristic:  00001524-1212-efde-1523-785feabcd123
LED Characteristic:     00001525-1212-efde-1523-785feabcd123

3.2 在代码中定义 UUID（.h 头文件）

步骤一 ：使用 BT_UUID_128_ENCODE 宏将可读形式的 UUID 编码为小端字节数组：

c 复制代码
/** @brief LBS Service UUID */
#define BT_UUID_LBS_VAL \
    BT_UUID_128_ENCODE(0x00001523, 0x1212, 0xefde, 0x1523, 0x785feabcd123)

/** @brief Button Characteristic UUID */
#define BT_UUID_LBS_BUTTON_VAL \
    BT_UUID_128_ENCODE(0x00001524, 0x1212, 0xefde, 0x1523, 0x785feabcd123)

/** @brief LED Characteristic UUID */
#define BT_UUID_LBS_LED_VAL \
    BT_UUID_128_ENCODE(0x00001525, 0x1212, 0xefde, 0x1523, 0x785feabcd123)

步骤二 ：使用 BT_UUID_DECLARE_128 宏声明 UUID 指针，供后续 GATT 注册使用：

c 复制代码
#define BT_UUID_LBS        BT_UUID_DECLARE_128(BT_UUID_LBS_VAL)
#define BT_UUID_LBS_BUTTON BT_UUID_DECLARE_128(BT_UUID_LBS_BUTTON_VAL)
#define BT_UUID_LBS_LED    BT_UUID_DECLARE_128(BT_UUID_LBS_LED_VAL)

[UUID宏文档](https://docs.nordicsemi.com/bundle/zephyr-apis-latest/page/group_bt_uuid.html)

3.3 注册 GATT 服务（.c 源文件）

使用 BT_GATT_SERVICE_DEFINE 宏静态注册服务及其特征值：

c 复制代码
BT_GATT_SERVICE_DEFINE(my_lbs_service,
    BT_GATT_PRIMARY_SERVICE(BT_UUID_LBS),

    /* Button Characteristic: 只读 */
    BT_GATT_CHARACTERISTIC(BT_UUID_LBS_BUTTON,
                           BT_GATT_CHRC_READ | BT_GATT_CHRC_NOTIFY,
                           BT_GATT_PERM_READ,
                           read_button_cb, NULL, NULL),
    BT_GATT_CCC(button_ccc_cfg_changed,
                BT_GATT_PERM_READ | BT_GATT_PERM_WRITE),

    /* LED Characteristic: 只写 */
    BT_GATT_CHARACTERISTIC(BT_UUID_LBS_LED,
                           BT_GATT_CHRC_WRITE,
                           BT_GATT_PERM_WRITE,
                           NULL, write_led_cb, NULL),
);

[自定义服务教程](https://devzone.nordicsemi.com/guides/nrf-connect-sdk-guides/b/getting-started/posts/ncs-ble-tutorial-part-1-custom-service-in-peripheral-role)

3.4 在广播数据中包含 UUID

c 复制代码
/* 在广播包中声明服务UUID，让中央设备扫描时发现 */
static struct bt_data ad[] = {
    BT_DATA_BYTES(BT_DATA_FLAGS, (BT_LE_AD_GENERAL | BT_LE_AD_NO_BREDR)),
    BT_DATA_BYTES(BT_DATA_UUID128_ALL,
                  BT_UUID_128_ENCODE(0x00001523, 0x1212, 0xefde, 0x1523, 0x785feabcd123)),
};

4.工具中验证 UUID

4.1 nRF Connect for Desktop 添加自定义UUID名称

自定义UUID在工具中默认显示为"Unknown"，可通过编辑定义文件来添加可读名称：

  1. 打开 nRF Connect for Desktop → Bluetooth Low Energy app
  2. 点击 Device options → Open UUID definitions file
  3. 在 .json 文件中按如下格式添加：
json 复制代码
{
  "uuid128bitServiceDefinitions": {
    "00001523121DEFDE1523785FEABCD123": {
      "name": "LED Button Service"
    }
  },
  "uuid128bitCharacteristicDefinitions": {
    "00001524121DEFDE1523785FEABCD123": {
      "name": "Button State"
    },
    "00001525121DEFDE1523785FEABCD123": {
      "name": "LED Control"
    }
  }
}
  1. 重连设备（或按 CTRL+R 重载应用）使更改生效

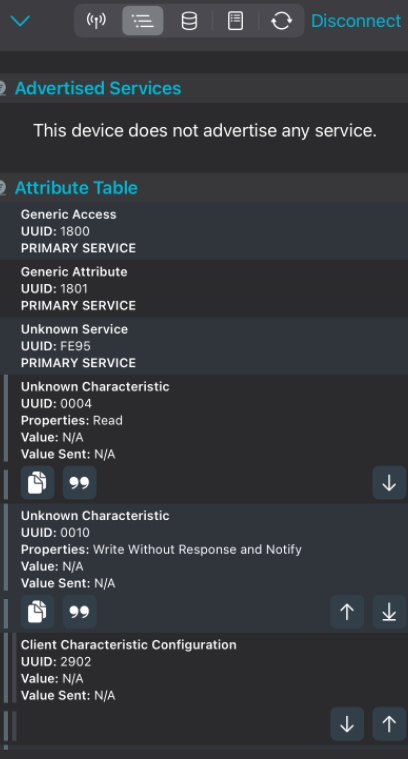

4.2 nRF Connect 手机APP进行连接查看

5.必坑指南

在线上复杂的射频环境中，理论和实践往往差了一个太平洋。以下是三个能让你查两星期 Bug 查到怀疑人生的暗坑：

5.1 避坑 1：大小端序 (Endianness) 的终极陷阱

这是新手死法榜单的 Top 1。人类可读的 UUID（如 A3C8...）是大端序 (Big-Endian) 。但 BLE 核心规范强制要求，空中接口传输和底层 C 数组必须是小端序 (Little-Endian)。

如果在裸机或老旧 SDK 中硬编码字节数组，你必须 人工倒序！若倒错了，App 的 onServicesDiscovered 回调将永远只返回 null，你连门都进不去！

5.2 避坑 2：31字节广播包的极限压榨与假死

你想在广播包里塞入 128 位自定义 UUID 供 App 过滤？注意！一个 128 位 UUID 连同头部标识（AD Type 0x06/0x07）会直接吃掉 18 个字节。扣除必要的 Flags，留给设备名字的只有可怜的 10 个字节。

破局思路 ：熟练运用 SCAN_RSP（扫描响应）进行负载均衡，将核心 UUID 放在主广播，把设备名字和厂商私有数据（Manufacturer Specific Data）剥离到响应包中。

5.3 避坑 3：GATT 缓存未对齐导致的"发现风暴"

如果服务端过度依赖 128 位 UUID，单次 ATT MTU 响应包只能塞下一个服务声明。这会导致服务发现过程需要数次 RTT（往返时延），在嘈杂的 2.4GHz 频段极其容易超时断连。

破局思路 ：在移动端务必启用 Service Caching（哈希缓存） 机制。只要服务端数据库未变更，直接利用缓存句柄建立连接，跳过 UUID 遍历阶段，将重连时间从秒级压缩至毫秒级！

6. 文章总结

底层机制决定上层建筑。低功耗蓝牙的 UUID 绝不仅是一串魔法字符串，而是跨越了物理射频容量、内存地址指针对齐与全栈生态兼容的架构基石。

只有当你能熟练地在 31 字节的广播信道里闪转腾挪，能把 128 位长串优雅地折叠为基址偏移，才算是真正完成了从"打工人"到"高级架构师"的认知跃迁。

7.为了系统学习BLE可阅读下面文章

(一）蓝牙的发展历史
(二）蓝牙架构概述-通俗易懂
(三）BLE协议栈协议分层架构设计详解
(四）BLE的广播及连接-通俗易懂
(五）图文结合-详解BLE连接原理及过程
(六）BLE安全指南：别让"配对降级"和硬件I/O毁了安全等级（BLE SMP）
(七) 深入探讨BLE MAC 地址的隐私博弈
(八）BLE MTU 全栈解析：从 20 字节瓶颈到 160KB/s
(九）一文吃透 BLE：从低功耗原理到协议栈与实战概念
(十）Nordic实战--保姆级教程：nRF Connect SDK 开发环境搭建全指南
