FT838NB1-RT是辉芒微推出的一款高性能原边反馈（PSR）恒压恒流控制器 ，采用SOP-8封装，内置700V功率NPN三极管，专为5V/1A（5W）充电器、适配器及LED驱动应用设计。该芯片通过原边反馈技术省去光耦和TL431，实现极简外围、低成本、高效率的电源解决方案。
核心特点：
-
内置700V功率NPN，无需外置功率管
-
原边反馈，省去光耦和TL431
-
3%线损补偿，改善负载调整率
-
全范围无异音工作
-
快速动态响应
-
完善的保护功能
订购信息与选型

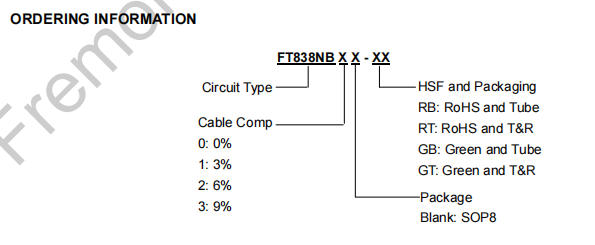

型号命名规则
| 型号 | 线损补偿 | 应用场景 |
|---|---|---|
| FT838NB0-RT | 0% | 短距离供电，无需补偿 |
| FT838NB1-RT | 3% | 标准5V/1A充电器 |
| FT838NB2-RT | 6% | 较长线缆应用 |
| FT838NB3-RT | 9% | 超长线缆或高压降应用 |
FT838RNA：专为LED驱动优化版本，待机电流略高（~22μA），防止LED闪烁。
包装信息
-
封装：SOP-8
-
包装：T&R（编带盘装）
-
每盘：4000颗
管脚定义与封装

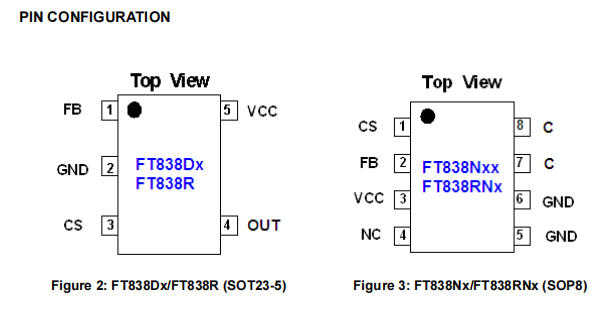

SOP-8封装管脚图
管脚功能说明
| 管脚号 | 名称 | 类型 | 功能描述 |
|---|---|---|---|
| 1 | CS | 输入 | 原边电流采样，接采样电阻到GND |
| 2 | FB | 输入 | 输出电压反馈，接辅助绕组分压电阻 |
| 3 | VCC | 电源 | 芯片供电，接旁路电容 |
| 4 | NC | - | 空脚，悬空 |
| 5,6 | GND | 地 | 芯片地，内置NPN发射极 |
| 7,8 | C | 输出 | 内置NPN集电极，接变压器原边 |
注意： 7、8脚合并为内置三极管的集电极，需连接在一起使用。

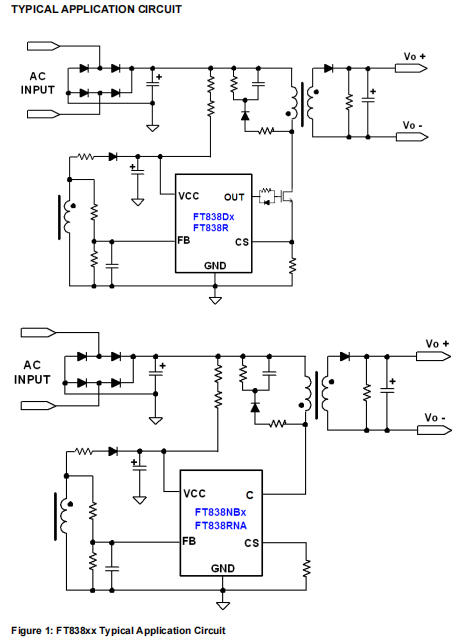

典型应用电路

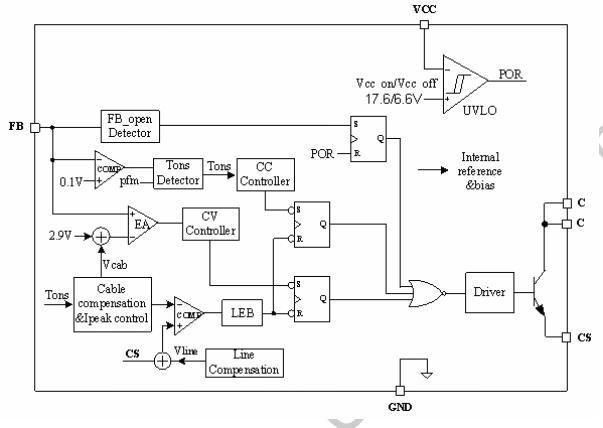

内部结构框图
保护模块：
├── FB开路检测器 → 开路保护
├── VCC OVP (27.5V) → 过压保护
├── 过温保护 (145℃)
└── 逐周期限流 (552mV)
核心功能详解
1. 启动与供电
-
超低启动电流： 仅2μA，可使用大阻值启动电阻（2MΩ），降低待机损耗
-
宽UVLO迟滞： 17.6V开启，6.6V关断，确保启动可靠
-
双路供电： 启动时由启动电阻供电，正常工作时由辅助绕组供电
2. 恒压控制（CV模式）
-
采样辅助绕组电压，与内部2.9V基准比较
-
通过误差放大器调节占空比，稳定输出电压
-
**输出电压公式：**VOUT=2.9V×RfblRfbh+Rfbl×NauxNS−VD
3. 恒流控制（CC模式）
-
检测原边峰值电流和副边退磁时间
-
固定退磁时间占比，实现恒流输出
-
**输出电流公式：**IOUT=RCS0.552V×NSNP×21
4. 线损补偿（Cable Compensation）
-
FT838NB1-RT内置3%线损补偿
-
随着负载增加，自动提升FB基准电压
-
补偿输出线缆上的压降，改善负载调整率
5. 输入线补偿（Line Compensation）
-
补偿不同输入电压下的恒流偏差
-
保证全电压范围（90-264VAC）恒流精度
6. 无异音设计
-
专利控制算法，全负载范围无异音
-
峰值电流调制技术，避免变压器饱和噪声
应用场景
-
手机充电器： 5V/1A标准充电
-
无绳电话适配器： 小功率稳定供电
-
MP3/MP4充电器： 便携式设备
-
PDA电源适配器： 稳定CV/CC输出
-
机顶盒辅助电源： 待机电源
-
LED驱动： FT838RNA版本更适合
总结
FT838NB1-RT是一款高性价比的原边反馈电源芯片，通过内置700V功率NPN和完善的CV/CC控制，实现了：
✅ 极简外围： 无需光耦、TL431、外置功率管
✅ 低成本： SOP-8封装，4颗外围元件即可工作
✅ 高性能： 3%线损补偿，全范围无异音
✅ 高可靠： 6重保护功能，轻松过认证
✅ 高效率： 满足5级能效标准
对于5V/1A、5W以下的充电器、适配器应用，FT838NB1-RT是替代传统RCC和线性电源的理想选择。
