51单片机（STC89C52RC）学习总结：从裸机编程到外设驱动

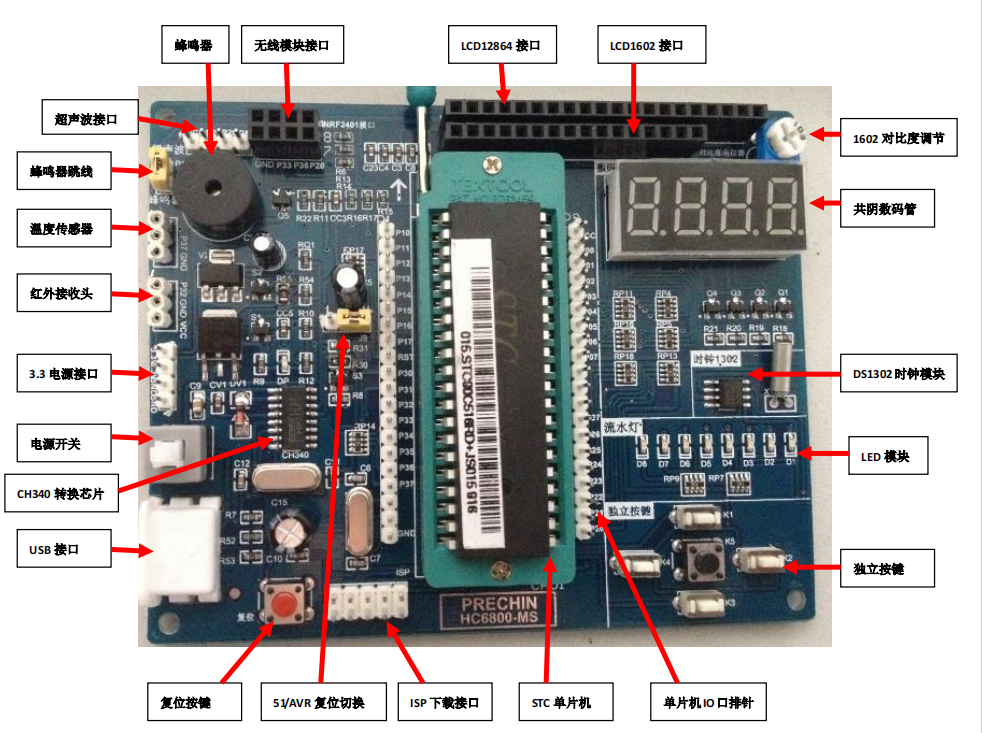

一、嵌入式开发的技术栈定位

嵌入式系统开发通常划分为裸机开发与操作系统开发两个阶段。裸机开发侧重于直接操作硬件寄存器，不依赖任何操作系统内核，其核心能力包括电路图分析、外设驱动编写及硬件调试。51单片机作为裸机开发的入门平台，能够在4至5天内建立起对MCU外设的基本认知，为后续ARM架构（如i.MX6ULL）的裸机开发以及Linux驱动开发奠定基础。

在硬件调试方面，逻辑分析仪、示波器和万用表是三类不可或缺的工具。逻辑分析仪适用于捕获数字信号时序，示波器用于观测模拟波形，万用表则用于电压、电阻等基本电气参数的测量。编程方面，Keil集成开发环境负责代码编译与生成，stc-isp工具则将生成的.hex文件烧录至单片机Flash中。

二、核心概念辨析

2.1 处理器单元的层级关系

理解CPU、MCU、SoC等术语的差异，有助于建立对嵌入式硬件架构的整体认知。CPU（Central Processing Unit）是执行运算与指令控制的核心单元；MCU（Microcontroller Unit）在CPU基础上集成了RAM、ROM、定时器及各类通信接口，形成完整的单片系统；SoC（System on Chip）则将多个功能模块（包括GPU、NPU等）进一步集成，适用于复杂应用场景。

值得注意的是，浮点单元（FPU）作为协处理器，专门承担浮点数运算任务。在缺乏FPU的MCU上执行浮点运算时，编译器需通过软件模拟实现，会显著增加代码体积与执行时间。

2.2 频率与时间精度

系统主频决定了指令执行的基本时间单位。以12MHz晶振为例，51内核采用12分频结构，实际计数时钟频率为1MHz，单次计数耗时1微秒。这一分频机制源于传统8051架构的设计约束，虽降低了最高工作频率，但简化了内部时序控制。在定时器初值计算中，需严格依据实际计数时钟进行换算，否则会产生系统性定时偏差。

2.3 位运算与寄存器操作

硬件寄存器的每一位通常对应某一独立功能的开关或状态标志。位运算提供了一种不破坏其他位配置的修改方式：

• 置1操作 ：t |= (1 << n)，将第n位设为1

• 清0操作 ：t &= ~(1 << n)，将第n位设为0

这种操作方式的本质在于，寄存器读-修改-写过程必须保持原子性（至少在单条C语句层面），否则在中断场景下可能引发状态冲突。

三、中断系统的理论模型

中断机制是MCU实现实时响应的基础。从控制流角度分析，中断处理包含以下关键环节：

1. 中断源触发：外部引脚电平变化或内部定时器溢出，将中断请求标志位置1

2. 使能判断：CPU检测总中断开关（EA）及对应子开关是否开启

3. 优先级仲裁：当多个中断同时发生时，高优先级中断优先获得响应；若已进入低优先级中断，高优先级中断可将其打断（在支持嵌套的架构中）

4. 现场保护与恢复：CPU自动压栈当前程序计数器（PC）及部分关键寄存器，中断返回时出栈恢复

STC89C52内置5个标准中断源：外部中断0（INT0）、外部中断1（INT1）、定时器0中断、定时器1中断及串口中断。以外部中断0为例，配置流程涉及TCON寄存器的IT0位（触发方式选择）与IE0位（中断标志），以及IE寄存器的EX0位（中断使能）。下降沿触发模式下，当引脚出现高电平到低电平的跳变时，硬件自动将IE0置1并提交中断请求。

中断向量表的本质是存放中断服务函数入口地址的数组，每个中断源对应固定的入口地址。C语言中通过interrupt关键字修饰函数，编译器会自动将函数地址填入向量表对应位置。

四、定时器的数学原理

定时器/计数器是生成精确时间基准的核心外设。16位定时器从初值开始累加计数，溢出时触发中断。设系统晶振频率为foscfosc​，分频系数为12，则计数时钟频率为fcount=fosc/12fcount​=fosc​/12，单次计数周期Tcount=1/fcountTcount​=1/fcount​。

若目标定时时长为TtargetTtarget​，则所需计数次数N=Ttarget/TcountN=Ttarget​/Tcount​。定时器初值Vinit=65536−NVinit​=65536−N（16位定时器计数范围为0至65535，溢出发生在从65535到0的跳变，因此初值计算使用65536作为基数）。初值的高8位存入THx寄存器，低8位存入TLx寄存器。

以12MHz晶振、定时1ms为例：

• Tcount=1/(12×106/12)=1μsTcount​=1/(12×106/12)=1μs

• N=1ms/1μs=1000N=1ms/1μs=1000

• Vinit=65536−1000=64536Vinit​=65536−1000=64536

若使用11.0592MHz晶振，计数时钟频率为0.9216MHz，Tcount≈1.085μsTcount​≈1.085μs，相同定时时长的初值相应调整为64613。这一差异解释了为何串口通信常选用11.0592MHz晶振------其分频后产生的时钟频率便于精确生成标准波特率。

五、PWM原理与蜂鸣器驱动

脉冲宽度调制（PWM）通过调节方波的占空比实现模拟信号输出。PWM周期由定时器溢出周期决定，占空比由高电平持续时间与周期的比值确定。在无源蜂鸣器驱动场景下，PWM频率决定了音调，而振幅（通常由三极管开关电路控制）影响音量。

以生成200Hz、50%占空比方波为例（12MHz晶振）：

• 周期T=1/200=5msT=1/200=5ms

• 高电平时间Thigh=2.5msThigh​=2.5ms

• 对应计数次数25002500，初值65536−2500=6303665536−2500=63036

通过独立按键切换定时器初值，可动态改变输出频率，实现多音调输出。需注意，PWM波形的生成通常采用定时器中断配合GPIO翻转的方式实现，中断服务函数中应尽量减少运算，避免因中断处理耗时过长导致的波形畸变。
