卷积神经网络 (CNN) 核心原理全解析：从卷积层到全连接层，从零理解图像识别的核心逻辑

本文将以花朵分类（郁金香、牵牛花、百合） 为实战目标，从零拆解 CNN 的核心架构与底层原理，完整覆盖卷积层、激活函数、池化层、全连接层四大核心模块，兼顾公式严谨性与工程落地的直观理解，适合所有想要彻底搞懂 CNN 本质的开发者。

一、为什么我们需要 CNN？------ 全连接网络的天生瓶颈

在 CNN 出现之前，我们处理图像分类任务，最直接的想法是把图像 "拉平" 成一维向量，喂给全连接神经网络（DNN）。但这种方式存在两个致命缺陷，而 CNN 的诞生就是为了解决这两个问题：

参数爆炸，模型无法训练 一张常见的 224×224 分辨率的 RGB 花朵图像，拉平后会得到 224×224×3 = 150528 维的向量。如果第一层全连接层有 1024 个神经元，仅这一层的权重参数就有 150528×1024 ≈ 1.5亿 个，模型训练成本极高，极易过拟合。
空间信息完全丢失，不符合视觉认知逻辑 图像的核心信息是像素的空间相对位置：花瓣的边缘、花的轮廓、纹理的走向，这些信息在拉平成一维向量后完全被破坏。而人类视觉的认知逻辑是 "局部特征→整体特征"，先识别边缘、纹理，再组合成形状、物体，全连接网络完全违背了这一规律。

CNN 的核心优势，就在于通过++局部感知、权值共享、通道分离++三大特性，完美解决了上述问题，成为计算机视觉领域的绝对基石。

二、CNN 的整体架构与核心流程

我们以花朵三分类任务为例，先给出 CNN 的完整推理流程，建立全局认知：

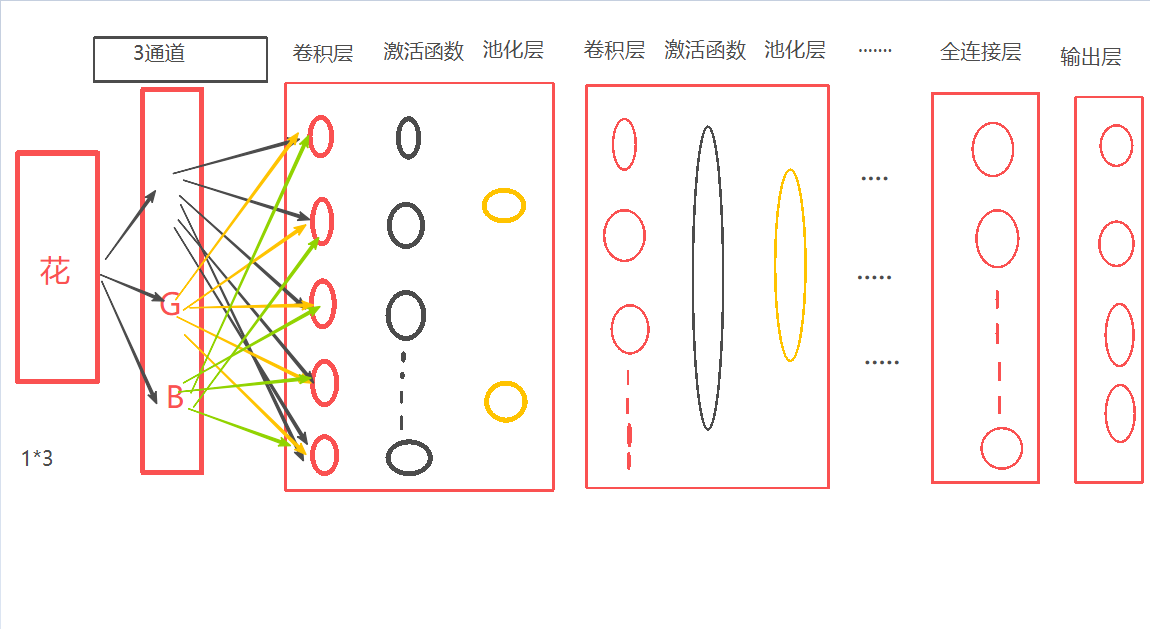

输入RGB花朵图像 → 卷积层（提取低级特征：边缘、颜色）→ 激活函数（引入非线性）→ 池化层（降维+特征压缩） → 重复堆叠「卷积-激活-池化」（提取中高级特征：花瓣形状、花型轮廓） → 全连接层（整合全局特征）→ Softmax输出层（输出3个类别的分类概率）

整个网络可以分为两大阶段：

特征提取阶段：由「卷积层 + 激活函数 + 池化层」堆叠而成，是 CNN 的核心，负责从原始图像中自动学习、提取层级化的视觉特征，无需人工设计特征。
分类决策阶段：由「全连接层 + Softmax 输出层」组成，负责将提取到的高级特征整合，映射到最终的分类结果。

三、核心模块 1：卷积层 ------CNN 的 "特征提取器"

卷积层是 CNN 的灵魂，它的核心作用是从输入图像中自动提取局部特征，底层卷积层提取边缘、纹理、颜色等低级特征，高层卷积层提取形状、部件等高级特征。

3.1 输入与卷积核的张量结构

在计算机中，数字图像以三维张量 的形式存储，格式为 [高度H, 宽度W, 通道数C_in]：

对于我们的 RGB 花朵图像，通道数 C_in=3，对应 R（红）、G（绿）、B（蓝）三个颜色通道，每个通道都是一个二维的像素矩阵。
灰度图像的通道数 C_in=1，仅一个二维像素矩阵。

而卷积层的核心运算单元，是卷积核（Kernel/Filter） ，它的张量格式为 [卷积核高K_h, 卷积核宽K_w, 输入通道数C_in]：

卷积核的通道数必须和输入的通道数完全一致 ，这是新手最容易踩的坑。比如 RGB 图像输入是 3 通道，那么每个卷积核也必须是 3 通道，才能和每个输入通道完成对应运算。 注：一个通道对应一个矩阵。输入n个通道，则这每个卷积核应有n个矩阵。
卷积核的尺寸通常为 3×3、5×5，其中 3×3 是工业界最常用的选择，兼顾感受野与计算量。

3.2 卷积的完整计算过程

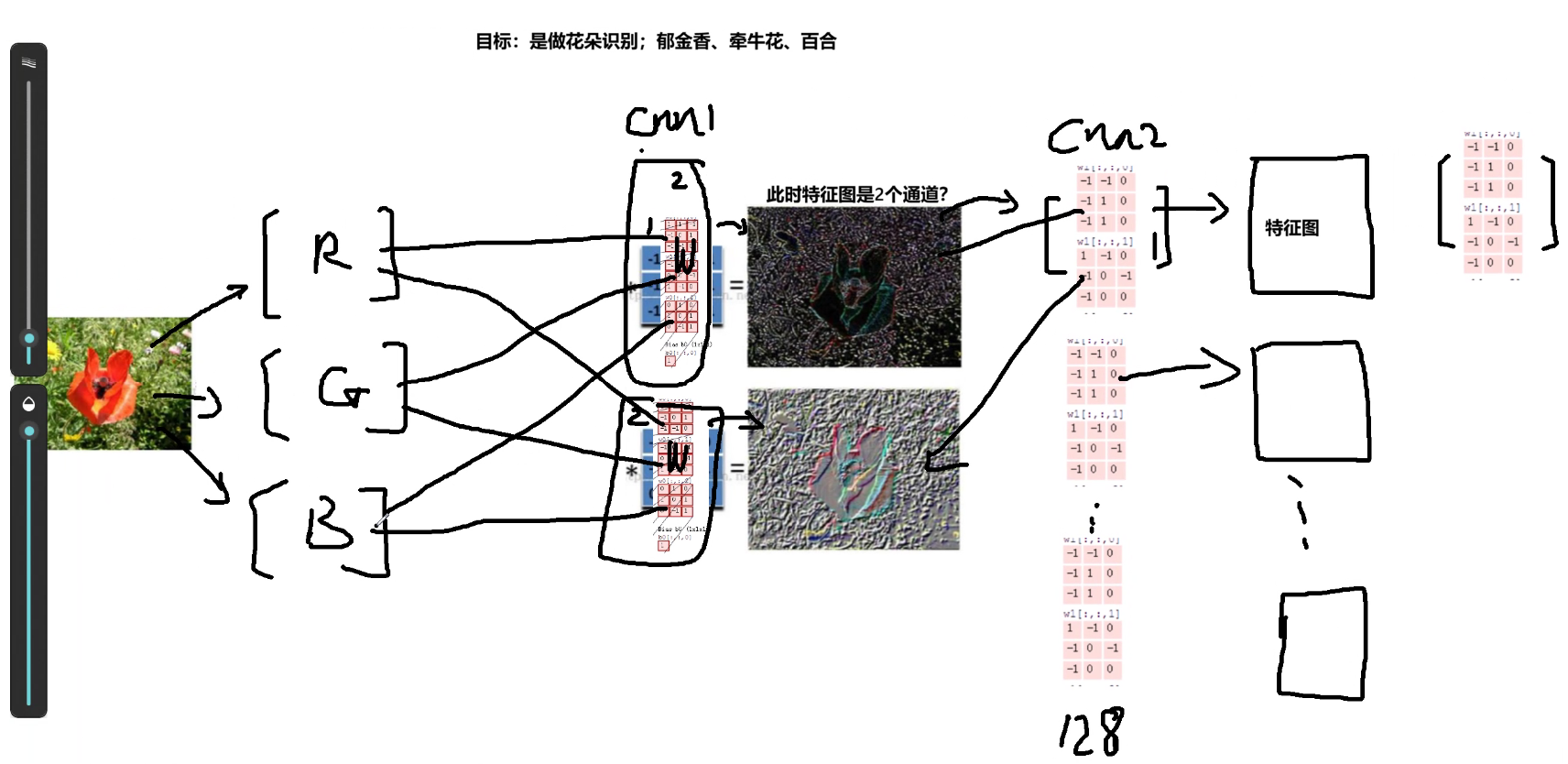

根据提供的花朵识别示意图，分两步拆解卷积的计算逻辑，同时解答核心疑问：为什么 2 个卷积核，输出特征图就是 2 个通道？

步骤 1：单通道的二维卷积计算

先看最简单的单通道输入，卷积的本质是「卷积核在输入矩阵上滑动，对应位置相乘后求和，加上偏置，得到输出矩阵的一个像素值」。

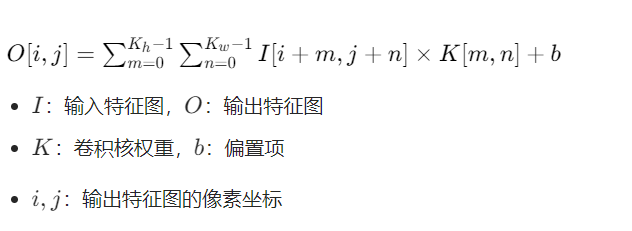

数学公式定义如下：

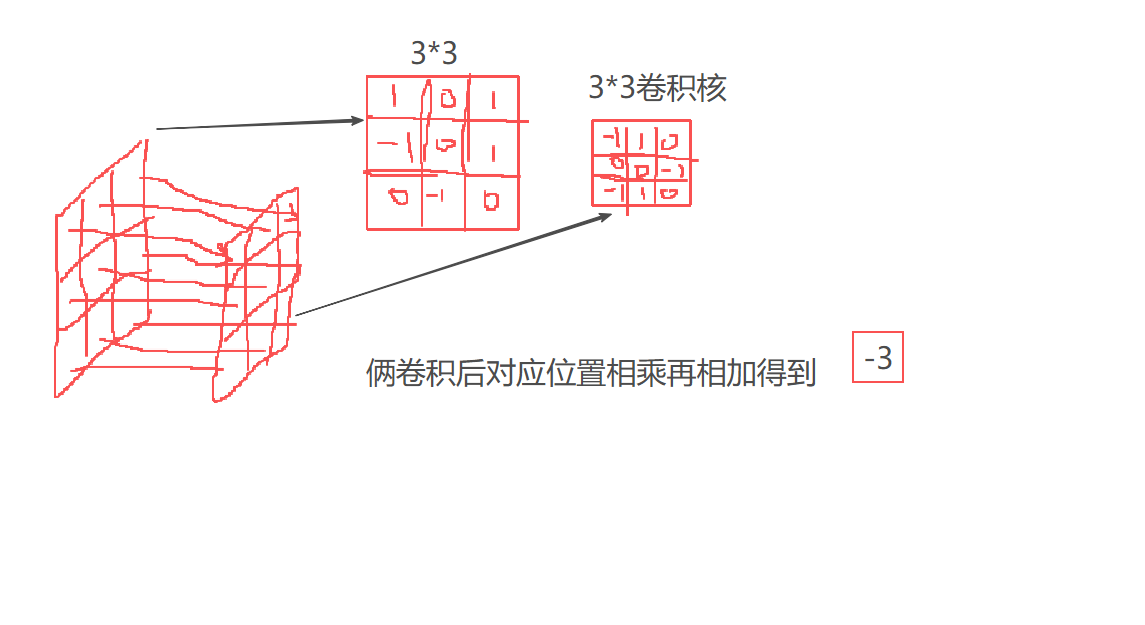

举个直观例子：3×3 的输入矩阵，3×3 的卷积核，步长 1，无填充，最终输出 1×1 的矩阵，值为所有对应位置相乘后的和。

步骤 2：多通道输入的卷积计算（RGB 花朵图）

当输入是 3 通道的 RGB 图像时，计算逻辑如下：

每个 3 通道的卷积核，会分别和输入的 R、G、B 三个通道做单通道卷积，得到 3 个二维矩阵；
将这 3 个矩阵逐像素相加 ，再加上偏置，最终得到1 个单通道的输出特征图；
有多少个卷积核，就会重复多少次上述过程，最终输出的特征图通道数 = 卷积核的数量。

这就完美解答了疑问：当 conv1 层使用 2 个 3×3 的 3 通道卷积核时，最终输出的特征图就是2 个通道，和图中的结果完全一致。

3.3 卷积层的两大核心特性：权值共享 + 局部感受野

这两个特性是 CNN 能大幅减少参数、保留空间信息的核心：

权值共享

同一个卷积核在整个输入特征图上滑动时，权重是完全固定不变的。也就是说，整张图的边缘检测，用的是同一个卷积核的权重，而不是每个像素位置都有独立的权重。对比全连接网络：224×224×3 的图像，64 个 3×3 卷积核，参数仅为 3×3×3×64 = 1728 个，仅为全连接层的十万分之一，参数效率提升巨大。

局部感受野

卷积核每次只关注输入图像的一个局部小区域，而不是一次性看整张图。这完全符合人类视觉的底层逻辑：我们识别一朵花，是先看到花瓣的边缘，再组合成花瓣的形状，最后识别出整朵花，而不是一次性记住所有像素。随着网络层数加深，感受野会不断扩大，高层卷积核可以看到整张图的全局信息。

3.4 卷积超参数与输出尺寸计算公式

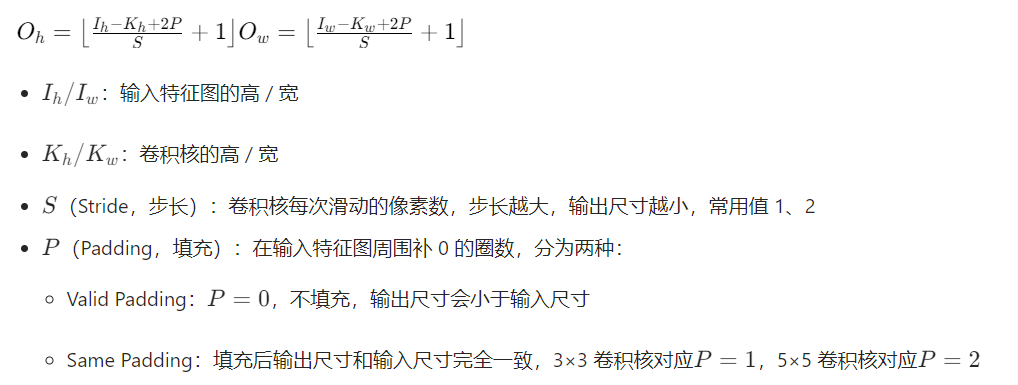

卷积层的输出尺寸，由 3 个核心超参数决定，我们给出通用计算公式，这是工程落地中必须掌握的：

实战示例：输入16*3*500*500的花朵图像，conv1 层使用 16个 5×5 卷积核，步长 S=1，填充 P=2，代入公式可得输出尺寸为 16*16*500*500

四、核心模块 2：激活函数 ------ 给模型注入非线性能力

4.1 为什么必须要有激活函数？

卷积运算的本质是线性运算：O=W⋅I+b，而多个线性层的叠加，最终效果等价于一个线性层，完全无法拟合花朵分类这种复杂的非线性任务（比如不同光照、不同角度、不同背景下的花朵特征）。

激活函数的核心作用，就是给模型引入非线性映射能力，让 CNN 可以拟合任意复杂的特征分布，真正具备强大的特征学习能力。同时，激活函数还可以对特征值进行过滤，抑制无效噪声，强化有效特征。

4.2 CNN 主流激活函数详解

CNN 中 90% 以上的场景，都会使用 ReLU 及其变体，我们重点讲解工业界常用的激活函数：

1. ReLU（Rectified Linear Unit，线性整流单元）

ReLU 是 CNN 的标配激活函数，公式与曲线如下：ReLU(x)=max(0,x)

核心逻辑：输入值大于 0 时，直接保留原值；输入值小于 0 时，直接置 0。
核心优势：
1. 计算速度极快，仅需一个判断操作，无复杂指数运算
2. 正区间无梯度消失问题，大幅提升模型收敛速度
3. 稀疏激活，过滤掉负向的无效特征，强化有效特征（比如花瓣的边缘特征为正，背景噪声为负，会被直接过滤）
缺陷：负区间梯度为 0，会出现 "神经元死亡" 问题 ------ 权重更新后，神经元永远输出 0，梯度永远为 0，无法再学习。

2. Leaky ReLU

为解决 ReLU 的神经元死亡问题提出，公式如下：

LeakyReLU(x)=max(αx,x)

其中α是一个极小的常数，通常取 0.01。负区间不再是 0，而是有一个很小的梯度，保证神经元不会完全失活，在部分场景中效果优于 ReLU。

3. 其他激活函数（CNN 中极少用于卷积层）

Sigmoid ：将输出压缩到 0~1 之间，公式为，但存在严重的梯度消失问题，且输出非 0 均值，收敛极慢，现在仅用于二分类任务的输出层。
Tanh：将输出压缩到 - 1~1 之间，0 均值，比 Sigmoid 效果好，但仍存在梯度消失问题，现在基本不在卷积层后使用。

五、核心模块 3：池化层 ------ 特征压缩与降维

池化层（也叫下采样层）通常紧跟在卷积 - 激活层之后，是 CNN 中用于降维的核心模块。

5.1 池化层的核心作用

降维减参，降低计算量：将特征图的尺寸缩小，减少后续层的参数和计算量，比如 2×2 的池化可以让特征图面积直接变为原来的 1/4。
特征压缩，提升鲁棒性 ：保留特征图中的核心有效特征，过滤冗余的细节信息，让模型具备平移不变性------ 即使花朵在图像中稍微移动，池化后的核心特征仍然保持一致。
扩大感受野：随着特征图尺寸缩小，后续层的单个卷积核可以覆盖到原始图像更大的区域，更好地学习全局特征。

5.2 主流池化方式详解

池化层的通道数和输入特征图完全一致，仅改变特征图的高和宽，核心有两种方式：

1. 最大池化（Max Pooling）

CNN 中最常用的池化方式，核心逻辑是：在池化窗口内，取最大值作为输出。

常用配置：2×2 的池化窗口，步长 S=2，无填充，输出尺寸正好是输入的 1/2。
优势：能很好地保留纹理、边缘等强特征，符合视觉特征提取的需求，在分类任务中效果远优于平均池化。

示例：4×4 的特征图，经过 2×2 最大池化、步长 2 后，输出 2×2 的特征图，每个值都是对应 2×2 窗口内的最大值。

2. 平均池化（Average Pooling）

核心逻辑是：在池化窗口内，取所有像素的平均值作为输出。

优势：更适合保留全局的背景、亮度等特征，对整体信息的保留更好。
工业界应用：现在极少用于中间层的降维，更多用于网络的最终层 ------全局平均池化（GAP, Global Average Pooling） ，将每个通道的整个特征图取平均值，直接把[H,W,C]的三维特征图变成[1,1,C]的向量，替代全连接层，大幅减少参数，防止过拟合。

池化层的输出尺寸计算公式和卷积层完全一致，常用的 2×2 池化、步长 2、无填充，输出尺寸正好是输入的 1/2。

实战示例：conv1 输出的 16*16*500*500 的特征图，经过 2×2 最大池化后，输出尺寸变为 16*16*250*2550，尺寸减半，核心特征完全保留。

六、核心模块 4：全连接层与输出层 ------ 从特征到分类结果

经过多层卷积 - 激活 - 池化的堆叠，我们已经从原始花朵图像中提取到了丰富的高级特征，接下来就需要全连接层完成最终的分类决策。

6.1 特征展平与全连接计算

全连接层的输入是三维特征图，第一步需要做展平（Flatten） ：将[H,W,C]的三维特征图，按顺序拼接成一个一维的特征向量。

示例：经过多次堆叠后，我们得到了 14×14×128 的特征图，展平后得到 14×14×128 = 25088 维的一维向量。

全连接层的计算逻辑和普通 DNN 完全一致，每个输入神经元都和输出神经元全连接，权重独立，公式如下：

O=W⋅X+b

X：展平后的一维特征向量
W：权重矩阵，b：偏置项

在工程落地中，通常会堆叠 2~3 个全连接层，将高维的特征向量逐步映射到低维空间，同时加入 Dropout 层，随机失活一部分神经元，防止过拟合，提升模型的泛化能力。

6.2 Softmax 输出层与分类结果

对于多分类任务，最后一个全连接层的输出维度，等于分类的类别数。我们的花朵三分类任务，最终全连接层的输出维度为 3，这 3 个值叫做logits，还不是概率，需要经过 Softmax 函数转换为分类概率。

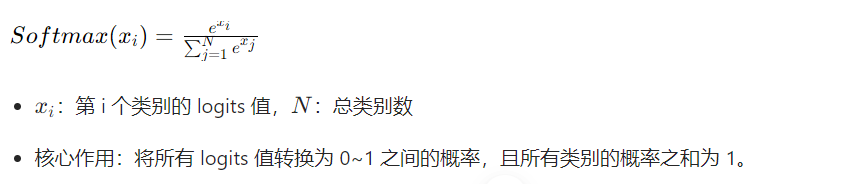

Softmax 函数的公式如下：

最终，模型会选择概率最大的类别，作为本次推理的预测结果，完成整个花朵分类的流程。

七、CNN 的层级化特征提取逻辑

CNN 最强大的地方，在于它可以自动学习层级化的视觉特征，完全无需人工设计：

底层卷积层（conv1、conv2）：学习低级特征，比如花朵的边缘、颜色、纹理、角点，对应你示意图中 conv1 输出的特征图，就是花朵的边缘和颜色纹理信息。
中层卷积层：学习中级特征，将底层的边缘、纹理组合成花瓣的形状、花萼的轮廓、花蕊的结构等。
高层卷积层：学习高级特征，将中级特征组合成整朵花的全局形态，区分郁金香、牵牛花、百合的核心全局特征。
全连接层：将高级特征整合，完成最终的分类决策。

八、总结

CNN 之所以能成为计算机视觉的基石，核心就在于它的三大设计：

局部感知：符合人类视觉的认知逻辑，从局部特征到全局特征；
权值共享：大幅减少模型参数，提升训练效率，避免过拟合；
层级化特征提取：自动从原始图像中学习从低级到高级的特征，无需人工干预。

而卷积层、激活函数、池化层、全连接层四大模块，共同构成了 CNN 的完整架构，从特征提取到分类决策，形成了端到端的学习能力。无论是花朵分类、人脸识别，还是目标检测、图像分割，所有计算机视觉任务的底层，都是这套核心逻辑。
