概述:（替代AD536A/AD637）
PC2909 是一款实现真均方根值计算的芯片。该芯片能够精确计算包含交流和直流分量的任何复杂输入波形的真均方根值。为确保高精度测量，PC2909 即使在波峰因子高达 7 的情况下，仍能保证测量误差不超过 1.3%。PC2909 的宽带宽特性支持高 达300kHz 的测量范围，且在输入电平信号大于 100mV 时，误差小于 3dB。PC2909 的一个重要特性是具有独立管脚将计算得到的真均方根值转换为 dB 值输出，并具有 60dB 的动态范围。通过外部供电的基准电流电路，用户可灵活地将 0dB 电平设为 0.1V 至 2V 之****间的任意值。PC2909 的输入和输出管脚均具备完善的保护功能。输入电路能够承受远高于电源电平的过载电压。输出端还配备了短路保护功能。为了确保最佳性能，PC2909 输出需外接一个负载电容，该电容的值决定了低频交流精度、纹波幅度和建立时间。PC2909 在单电源或双电源供电下均表现出色，其工作电压范围为 5V~36V，静态电源电流仅为 2.7mA，非常适合远程控制器和电池供电仪表应用。PC2909 采用 SBDIP14 型和 SOP14 型封装，其工作温度范围为-55°C~125°C。
特征:
高精度：最大误差仅±0.2%
宽响应范围
交流信号和直流信号的均方根值计算
450kHz 带宽：Vrms > 100mV
2 MHz 带宽：Vrms > 1V
信号波峰因子为 7 时误差仅 1.3%
真均方根直流转换

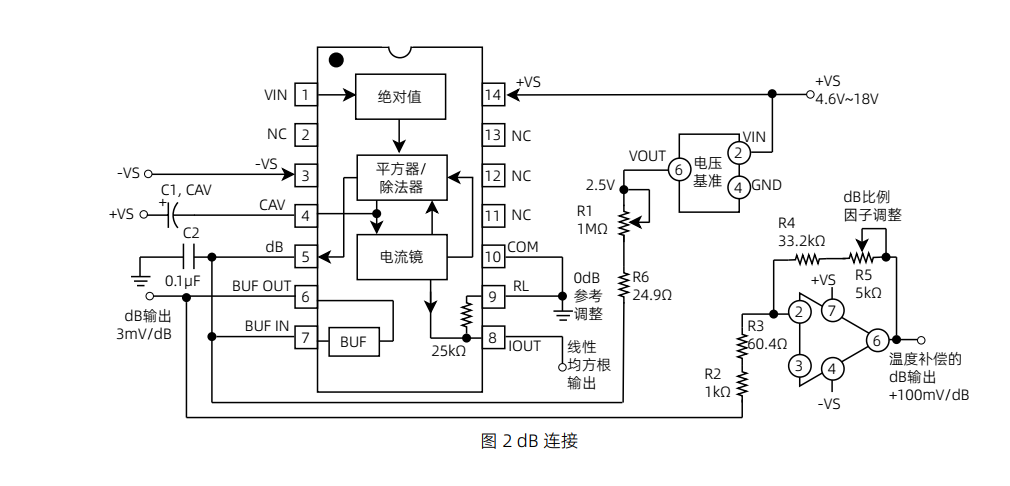

60dB 范围的 dB 输出
低功耗：静态电流为 2.3mA
单电源或双电源供电

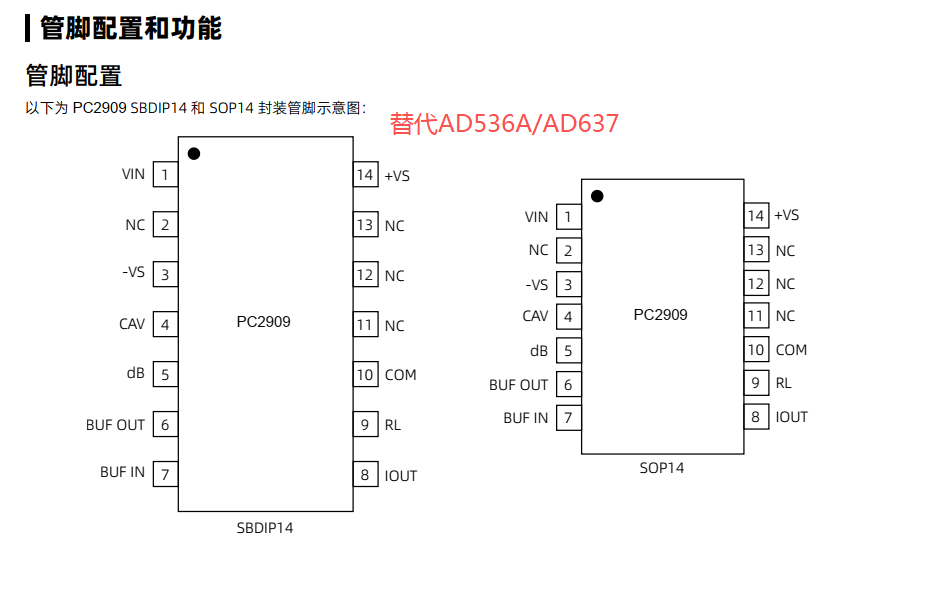

SBDIP14 19.4mm × 6.7mm 和 SOP14 8.65mm × 6mm 封装
应用：
远程控制器
电池供电仪表
