前面我们也用hls设计了一个ip。这个ip有两个输出信号，目的就是为了实现两个led的亮灭。整个ip是独立的ip，不受cpu的控制。这样的话，几乎系统加载之后，ip就可以自己独立工作了。但是缺点也是存在的，那就是不受控。所以今天，我们编写另外一个ip，那就是带总线接口的ip。这样就可以利用cpu对ip进行编程处理。
1、修改c文件
编写带axi接口的ip还是不复杂的。这里，我们继续用hls的方法设计ip。需要做的主要就是两部分，一部分是注意top函数中添加参数，这些参数就是未来的axi输入变量。还有一部分就是pragma添加，告诉工具这些变量都是通过axi-lite接口进来的。其他部分就是常规的c编程即可。
#include <ap_cint.h>
void led_control(uint1* led, int total_cnt, int high_cnt)
{
#pragma HLS INTERFACE ap_none port=led
#pragma HLS INTERFACE s_axilite port=total_cnt
#pragma HLS INTERFACE s_axilite port=high_cnt
#pragma HLS INTERFACE ap_ctrl_none port=return
*led = 0;
for(int i=0;i<total_cnt;i++)
{
#pragma HLS LOOP_TRIPCOUNT avg=100000000 max=100000000 min=100000000
if(i == high_cnt)
*led = ~*led;
}
}2、代码分析
如上面代码所示，首先函数的开头多了两个变量，即total_cnt、high_cnt，这就是未来cpu可以传入的寄存器变量。如果是指针的话，一般就是写入变量了。其次，就是pragma部分出现了两个s_axilite声明，这说明函数入口的两个变量是通过总线传进来的。其他部分则没有区别。
3、综合、导出rtl、创建vivado工程、添加ip库
hls c代码准备好之后，接下来就是和上期一样，开始导出自己的ip，并且创建新的block design工程，验证一下刚刚创建的ip是否正确。
4、创建block design，自动连接

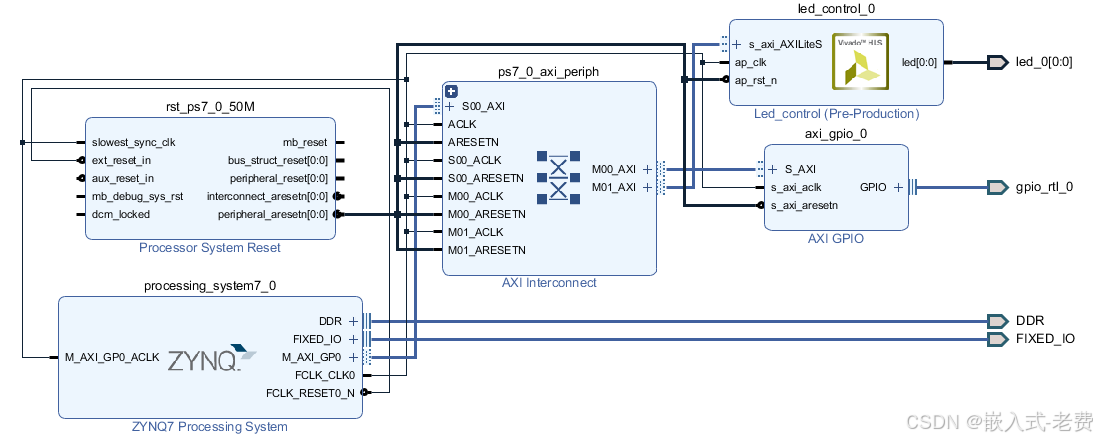

创建block design的时候，cpu+gpio是最小连接组合。这个时候，可以继续添加我们刚刚创建的ip，并且使用自动连接的方法进行处理。不出意外的话，就可以看到下面这样的截图，
通过观察发现，这一次axi总线上面有了两个slave设备，一个是led_control，还有一个是gpio，这就很有意义了。这意味着这个ip已经是一个受控的ip，而且led的闪烁频率是可以通过cpu设定去完成的。
5、驱动代码
hls生成ip的时候，也会同时把驱动代码准备好，到时候sdk直接使用即可。
