OpenCV高端操作——特征检测（附案例实战）

harris角点检测

简介：

Harris角点检测算法是一种常用的计算机视觉算法，用于检测图像中的角点。该算法通过计算图像中每个像素的局部自相关矩阵，来判断该像素是否为角点。

基本思想：

使用一个固定的小窗口在图像上进行任意方向的滑动，比较滑动前与滑动后两种情况，窗口中的像素灰度变化程度，如果存在任意方向上的滑动，都有着较大灰度变化（sobel算子），那么我们可以认为该窗口中存在角点。

python 复制代码

cv2.cornerHarris(src, blockSize, ksize, k)

参数介绍：

src：

输入图像（单通道（灰度图）浮点 / 8 位）

blockSize:

角点检测时的邻域大小 （比如 blockSize=2 表示以当前像素为中心的 2x2 区域）。值越大，检测越稳定，但角点定位越粗糙。

ksize:

Sobel 算子的孔径大小（卷积核尺寸）,必须是奇数（Sobel 算子要求）。值越大，对边缘的敏感度越低，角点检测越平滑。

Harris 检测的**自由参数,**控制角点检测的 "严格程度"：k 越小，检测出的角点越多（容易包含伪角点）；k 越大，检测出的角点越少（更严格）。

返回值：

输出的角点响应图 （与输入图像同尺寸的单通道浮点数组），响应值越大，表示该像素点是角点的概率越高；响应值为负，通常表示该点是边缘或平坦区域。

python 复制代码

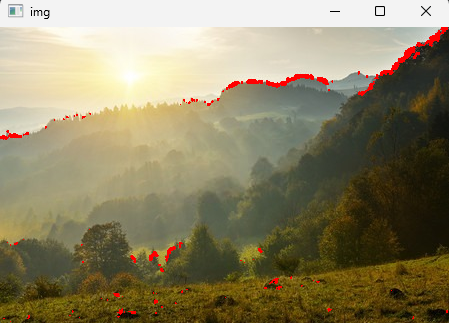

img = cv2.imread('../data/shan.jpeg')
gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
dst = cv2.cornerHarris(gray,4,3,0.04)

img[dst > 0.01*dst.max()] = [0,0,255]
#这里通过对角点响应进行阈值处理，标记出检测到的角点。
#0.05 *dst.max()是一个阈值，大于这个值的像素点会被标记为红色。
cv2.imshow('img',img)
cv2.waitKey(0)

特征提取sift

简介：

SIFT(Scale Invariant Feature Transform)尺度不变特征变换。SIFT特征具有对旋转、尺度缩放、亮度变化等保持不变性，是一种非常稳定的局部特征。

特点：

1、图像的局部特征，对旋转、尺度缩放、亮度变化保持不变，对视角变化、仿射变换、噪声也保持一定程度的稳定性。

2、独特性好，信息量丰富，适用于海量特征库进行快速、准确的匹配。

3、多量性，即使是很少几个物体也可以产生大量的SIFT特征

4、高速性，经优化的SIFT匹配算法甚至可以达到实时性

5、扩招性，可以很方便的与其他的特征向量进行联合。

首先要通过以下代码来创建一个实例

python 复制代码

cv2.SIFT_create()

常用方法介绍：

python 复制代码

sift.detect(src, mask=None)

参数介绍：

src：

输入的图像，必须是灰度图（单通道），支持 8 位无符号整数（uint8）或 32 位浮点型（float32）。

mask：

尺寸和输入图像一致的 8 位单通道图，非零区域表示需要检测关键点的区域，零区域会被忽略。常用 None（检测整张图）。

返回属性：

返回值是 cv2.KeyPoint（关键点） 对象组成的列表，每个 KeyPoint 对象包含以下核心属性：

pt：关键点的像素坐标 (x, y)

size：关键点的尺度（代表该点在哪个尺度下被检测到，值越大对应越大的特征）

angle：关键点的主方向。

response：关键点的响应值（值越大，该关键点的显著性越高）

python 复制代码

cv2.drawKeypoints(img, keypoints, outImage, color=None, flags=0)

参数介绍：

img：

输入原始图像，可以是彩色图（3 通道）或灰度图（单通道），绘制后的关键点会叠加在这张图上。

keypoints：

关键点列表

outImage：

输出图像（提前创建的画布），若为None则OpenCV 会自动创建一个和 img 尺寸、类型相同的图像作为输出画布，无需手动初始化。

color：

元组(B, G, R) 或 None，格式为 (蓝，绿，红) 的整数元组（取值 0~255），None 时自动用随机颜色。

flags：

绘制模式，决定只画位置、还是画尺度 / 方向

参数选择：

cv2.DRAW_MATCHES_FLAGS_DEFAULT：仅绘制关键点的位置（小实心圆点），不显示尺度和方向。

cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS：绘制完整信息：1. 圆圈大小 = 关键点尺度（size）2. 线段 = 关键点方向（angle）3. 圆心 = 关键点位置（pt）

python 复制代码

keypoints, descriptors = sift.compute(src, keypoints)

参数介绍：

src：

输入的图像，必须是灰度图（单通道），支持 8 位无符号整数（uint8）或 32 位浮点型（float32）

keypoints：

关键点列表

返回值介绍：

keypoints：

过滤后的关键点列表（部分关键点因位置 / 尺度异常无法计算描述子，会被过滤，返回的列表是有效关键点）

descriptors：

描述符，格式为 (N, 128) 的浮点型数组（N 是有效关键点数量，128 是 SIFT 描述子的固定维度），每个行向量对应一个关键点的特征描述。

python 复制代码

keypoints, descriptors = sift.detectAndCompute(src, mask=None)

完成 "关键点检测 + 描述子计算"，是 detect() + compute() 的合并版

参数介绍：

src：

输入的图像，必须是灰度图（单通道），支持 8 位无符号整数（uint8）或 32 位浮点型（float32）。

mask：

尺寸和输入图像一致的 8 位单通道图，非零区域表示需要检测关键点的区域，零区域会被忽略。常用 None（检测整张图）。

返回值：

keypoints：

cv2.KeyPoint 对象列表包含所有检测到的关键点，每个对象有 pt（坐标）、size（尺度）、angle（方向）等属性；

descriptors：

特征描述子数组SIFT 中为 (N, 128) 形状的 float32 数组（N 是关键点数量，128 是固定维度）；若未检测到关键点，返回 None。

接下来进行描述符匹配

python 复制代码

#实例化匹配器
flann = cv2.FlannBasedMatcher()
#使用k近邻匹配(des1中的每个描述符与des2中的每个描述符最近两个描述符进行匹配)
matches = flann.knnMatch(queryDescriptors, trainDescriptors, k)

flann.knnMatch(queryDescriptors, trainDescriptors, k)参数介绍：

queryDescriptors：

查询描述符（待匹配的特征）

trainDescriptors：

训练描述符（数据库中的特征）

k：

要找的近邻数量，为每个 des1 找 des2 中最相似的 k 个匹配项，

示例：

python 复制代码

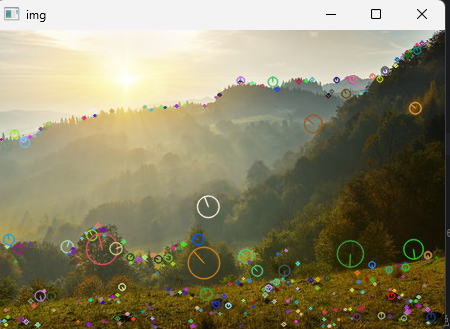

img = cv2.imread('../data/shan.jpeg')
gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
sift = cv2.SIFT_create() #sift对象
kp = sift.detect(gray)
#kp.pt:关键点的(x，y)
#坐标。
#kp.size:关键点的大小(尺度)
#kp.angle:关键点的方向。
#kp.response:关键点的响应值。
#kp.octave:关键点所在的金字塔层级。
#查找关键点
# drawKeypoints(image, keypoints, outImage, color=None, flags=None)
#image:原始图片
#keypoints:从原图中获得的关键点，这也是画图时所用到的数据
#outputimage:输出图像，可以是原始图片，也可以是None
#color:颜色设置，通过修改(b,g,r)的值，更改画笔的颜色，b=蓝色，g=绿色，r=红色。
#fags:绘图功能的标识设置
gray_sift = cv2.drawKeypoints(img,kp,None,flags = cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
cv2.imshow('img',gray_sift)
cv2.waitKey(0)

#使用sift.compute()计算关键点描述符，方便后期的特征匹配
kp,des = sift.compute(img,kp)
print(np.array(kp).shape,des.shape)
# 输出关键点的形状和描述符的形状。
#np.array(kp).shape 表示关键点的数量和属性。
# des.shape 表示描述符的数量和属性。

指纹识别案例实战

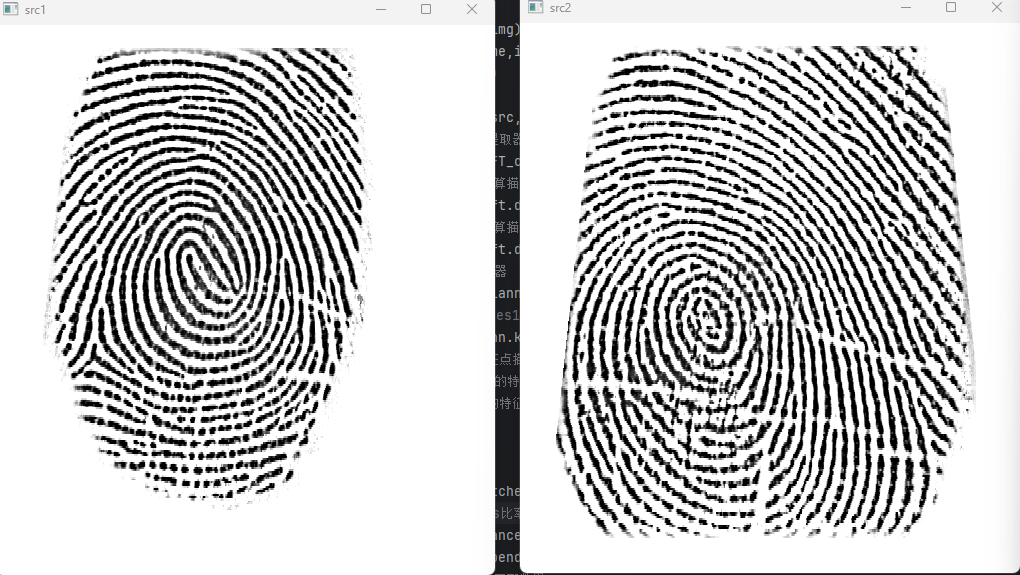

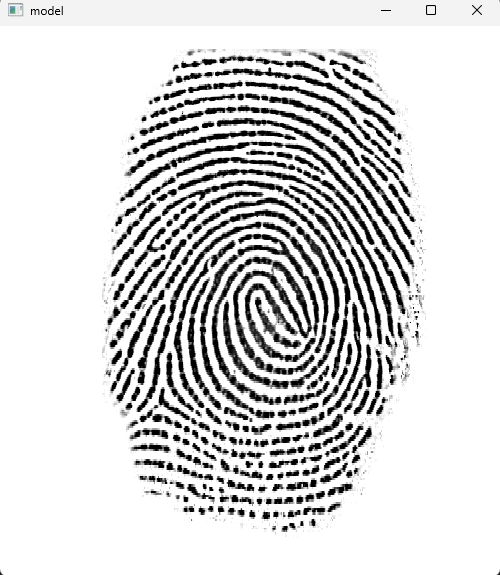

指纹验证案例，将两个源图像与模板图像进行特征提取，来判断模板图像与源图像验证是否匹配。

源图像：

模板图像：

python 复制代码

import cv2

def cv_show(name,img):
    cv2.imshow(name,img)
    cv2.waitKey(0)

def verification(src,model):
    # 创建SIFT特征提取器
    sift = cv2.SIFT_create()
    # 检测关键点和计算描述符(特征向量) 源图像
    kp1,des1 = sift.detectAndCompute(src,None)
    # 检测关键点和计算描述符 模板图像
    kp2,des2 = sift.detectAndCompute(model,None)
    # 创建FLANN匹配器
    flann = cv2.FlannBasedMatcher()
    #使用k近邻匹配(des1中的每个描述符与des2中的每个描述符最近两个描述符进行匹配)
    matches = flann.knnMatch(des1,des2,k=2)
#distance:匹配的特征点描述符的欧式距离，数值越小也就说明俩个特征点越相近。
##queryIdx:测试图像的特征点描述符的下标(第几个特征点描述符)，同时也是描述符对应特征点的下标。/k13.ri/
#trainIdx:样本图像的特征点描述符下标，同时也是描述符对应特征点的下标。

    # 进行比较筛选
    ok =[]
    for m,n in matches:
        #根据Lowe's比率测试，选择最佳匹配
        if m.distance < 0.80*n.distance:
            ok.append(m)
    # 统计通过筛选的匹配数量
    num = len(ok)
    if num >= 500:
        result = '认证通过'
    else:
        result = '认证失败'
    return result

if __name__ == '__main__':
    src1 = cv2.imread('../data/src1.bmp')
    cv2.imshow('src1',src1)
    src2 = cv2.imread('../data/src2.bmp')
    cv2.imshow('src2',src2)
    model = cv2.imread('../data/model.bmp')
    cv2.imshow('model',model)

    result1 = verification(src1,model)
    result2 = verification(src2,model)
    print("src1的结果为",result1)
    print("src2的结果为",result2)
    cv2.waitKey(0)
