这是我讲硅光子技术的第二篇文章，第一篇文章请看：什么是硅光子（Silicon Photonics）技术？有何重要性？
硅光子学指的是利用硅作为光学介质的光子系统在数据传输中的应用，这归功于其卓越的优势。本文将讲解硅光子学的工作原理及其对现代技术的革命性影响。
什么是硅光子学？
硅光子学是一种前沿技术，它利用硅作为光学介质，通过光来传输和处理数据。与依赖电子进行数据传输的传统电子电路不同，硅光子学利用光子实现高速通信、降低功耗并增加带宽。通过将光学组件与传统的半导体制造工艺集成，硅光子学实现了可扩展且经济高效的紧凑高性能光子电路的运行。这项技术在当今的数据通信、计算以及具有传感功能的应用中扮演着关键角色。
硅光子学的核心在于将波导、调制器、探测器和激光器等光学组件集成到标准的硅芯片上。这些芯片使用光（光子）而非电信号（电子）来传输数据，从而使其速度更快、能效更高。
为什么选择硅？
硅长期以来一直是半导体行业的基础，使其成为光子应用的天然选择。采用硅光子学是由于其可用性、与现有制造技术的兼容性以及独特的光学特性。作为最丰富的元素之一，硅既经济高效又可持续。硅受益于电子行业的大规模生产，显著降低了制造成本，与磷化铟或砷化镓等昂贵材料不同。除了成本效益外，硅与互补金属氧化物半导体（CMOS）技术高度兼容。这种兼容性使得光子电路能够轻松地与电子元件集成在单个芯片上，同时降低功耗并最小化信号损失。尽管硅在发光方面并不天然高效，但它在引导和调制光信号方面表现出色。此外，最近的混合集成进展使得硅光子电路可以与标准CMOS电子器件共封装，同时仍嵌入有源光学组件------如片上激光器和光电探测器------以克服传统限制。此外，可扩展性是硅光子学的一个主要优势。随着纳米制造技术的不断进步，硅光子器件可以在最小尺度上制造而不影响性能。

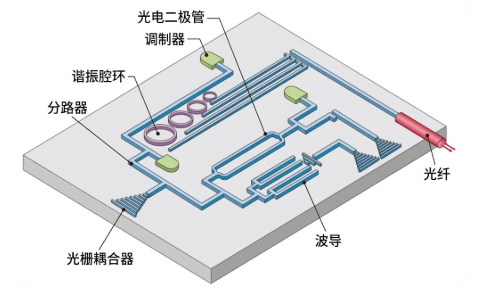

硅光子学的基本构建模块
理解硅光子学的基本构建模块，有助于全面认识其功能。
光波导
光波导是硅光子电路的基础，通过引导和约束光信号来工作。这些由硅或氮化硅制造的结构能够以极低的损耗实现高效的信号传输。其设计对决定整个系统性能至关重要，波导的宽度、高度和材料成分等参数都会影响传播损耗。
光学谐振器
光学谐振器（如环形谐振器）增强了硅光子器件内部的光相互作用，使其在滤波、调制和波长选择方面不可或缺。通过将光限制在特定结构内，这些谐振器提高了效率，并实现了高精度的光学处理。它们被广泛应用于光学传感器、激光器和多路复用系统等领域。
电光调制器
电光调制器利用铌酸锂、PLZT等材料调控光的特性（相位、强度、偏振），用于高速光通信。虽然硅基调制器可通过载流子效应实现，但其在速度和插入损耗方面通常逊色于专用的电光材料。
光电探测器
光电探测器将光信号转换为电信号，用于通信和传感应用。InGaAs（铟镓砷）器件在红外探测方面表现出色，而硅光电探测器则服务于可见光和近红外应用，并具备单片集成能力。灵敏度、响应时间和噪声特性决定了系统在数据传输和成像应用中的性能。
耦合元件
耦合元件促进了硅光子系统中不同组件之间高效的光传输。无论是从外部光纤耦合光，还是在片上波导之间耦合，这些元件都能最大限度地减少光损耗并提高信号完整性。就常用技术而言，光栅耦合器和边缘耦合器因其独特优势而应用最为普遍。
为什么要发展硅光子技术？
人工智能的蓬勃发展已引发一场能源危机，其电力消耗预计将超过许多国家的总用电量。随着数据中心竞相满足人工智能对算力永无止境的需求，以泛林集团为代表的技术领导者正在引领一场可能重新定义高性能计算范式的根本性变革。解决方案之一在于用效率高得多的技术------光------取代驱动计算领域数十年的电互连。
人工智能的能源危机：数据中心电力需求激增的根源
高盛集团预测，到2030年数据中心电力需求将激增160%，达到每年945太瓦时------相当于全日本的电力消耗总量。
问题根源远不止于软件效率。大型人工智能训练设施配备数十万个英伟达H100芯片，每颗功耗达700瓦，约为一台大电视功耗的八倍。加上冷却系统的能耗，部分超大规模设施目前所需电力相当于三万户家庭的用电总量，这正促使科技公司认真考虑建设专用核电站。
范式转变
应对这一挑战，需要从根本上改变芯片的设计与连接方式。硅光子学------利用光传输数据------相较于传统的电互连，其有望在速度和效率上实现巨大飞跃。
精密光学制造使这一转变成为可能，它提供了可扩展的工艺，能够支持下一个能效更高、性能更强的计算时代。
硅光子学代表了对计算系统内数据移动方式的根本性重塑。这项技术不再通过铜线推动电子，而是利用光子（光粒子）通过硅波导来承载信息。这些硅波导如同纳米级的光纤电缆，直接集成在芯片上。
其效率提升是惊人的。光互连每传输一比特数据仅消耗0.05至0.2皮焦耳能量，而在相似距离上，电互连所需的能量要高得多。随着传输距离的增加（即使是在单个封装内），光子学在能耗上的优势将变得压倒性。
自2023年底以来，台积电（TSMC）已发表了多篇关于硅光子学的研究论文。台积电公司已公开宣布与英伟达（NVIDIA）合作，将光互连架构整合到下一代人工智能计算产品中。
铜的局限：为何传统互连无法与人工智能同步扩展
这场能源危机的核心，是一个累积多年的根本性瓶颈。虽然计算性能在飞速进步，但连接这些强大处理器的基础设施却未能同步发展。过去二十年，硬件浮点运算能力提升了6万倍，但动态随机存取存储器带宽仅增长了100倍，而互连带宽在同一时期只增长了30倍。
这就造成了工程师们所谓的"内存墙"------数据在处理器和内存之间移动的速度不够快，无法充分利用可用的计算能力。在人工智能应用中，海量数据集需要在图形处理器、高带宽内存和其他组件之间无缝流动，这些互连限制便成为关键的性能瓶颈。
对前几代技术有效的解决方案------单纯缩小铜互连尺寸并提高其密度------正在接近物理极限。随着这些铜走线变得越来越细、越来越多，它们消耗的功率更大，产生的热量更多，并引发越来越难处理的信号完整性问题。数据中心供电系统中的每一次电压转换都会带来效率损失，而铜互连则在整个系统内加剧了这些损耗。
现代人工智能架构需要工程师所谓的"堆栈内的高速访问"。芯片变得更薄，互连从硅通孔演进到混合键合，内存模块必须以前所未有的速度直接连接到图形处理器。但是，当这种高速内存连接需要通过电路板上的铜走线到达另一个处理器时，大部分的带宽优势就消失了。
硅光子学与人工智能相遇：用于下一代性能的共封装光学

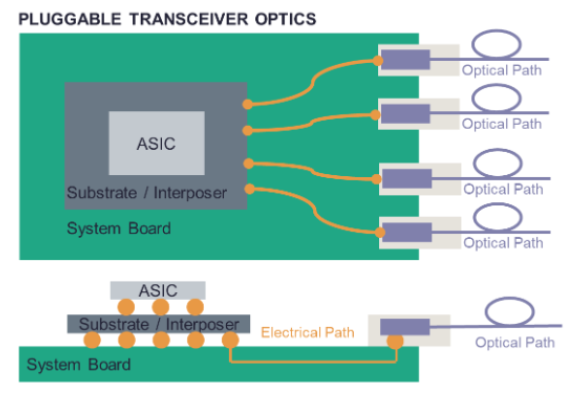

硅光子学并非全新事物；多年来，它已通过连接数据中心机架的可插拔光模块，为电信网络提供动力。这些成熟的系统使用硅光子芯片，结合独立的激光器和微透镜技术，封装成模块，一旦发生故障可以轻松更换。

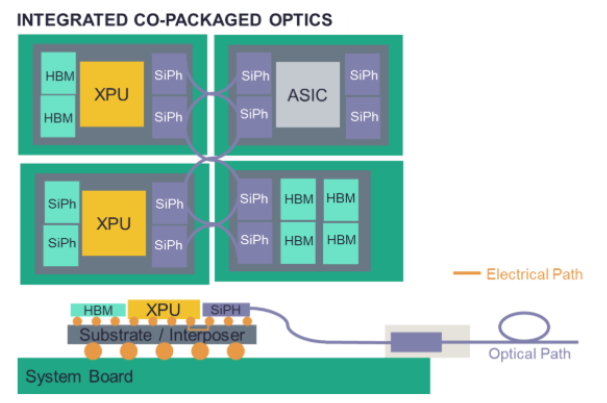

然而，人工智能的需求正将光子学推向未知领域。这项技术不再仅仅是连接独立的系统，而是必须与处理器、内存及其他组件直接集成，即工程领域所称的"共封装光学"。这种方法旨在将光学互连更贴近实际的计算单元，从而在最大化带宽的同时，最小化能耗。
挑战在于可靠性。可插拔光模块若发生故障可以轻松更换，但共封装光学系统直接集成在昂贵的图形处理器和高带宽内存上，这就要求它们必须具备更高的可靠性。在这样的系统中，如果某个光学组件失效，修复工作的复杂性和成本就会呈指数级增加。主要芯片开发商的早期实施方案仍处于试点阶段，正在全面部署前审慎评估其长期可靠性。
硅光子对制造的要求
硅光子学之所以特别引人注目，是因为它在利用现有半导体制造基础设施的同时，又需要全新的精密制造方法。如今，大多数硅光子器件是使用落后尖端技术数代的互补金属氧化物半导体设计规则制造的，通常是45至65纳米制程，这是因为波导、调制器和探测器等物理组件与最小的晶体管相比相对较大。
然而，其制造要求绝非简单。制造有效的硅波导，相当于需要在硅片上制造纳米级的光纤，并且必须具备超光滑的侧壁以防止光散射。这些结构中的任何粗糙度都会导致光学损耗，从而降低系统性能，这就要求刻蚀精度远超过传统互补金属氧化物半导体制造的需求。
总结
硅光子学代表着一场根本性的技术变革，它可能决定哪些公司将引领数字革命的下一阶段。正如铜互连的引入推动了前几代的性能扩展，光互连有潜力突破那些可能制约人工智能发展的壁垒。
对于一个正努力应对人工智能指数级增长带来的可持续性挑战的行业而言，硅光子学提供了一条前进的道路，无需在性能与环境责任之间做出取舍。通过以光学精度取代低效的电互连，这项技术能够在显著减少环境足迹的同时，继续推动人工智能的进步。
其影响远不止于数据中心。随着光互连变得更加经济高效和成熟，它有可能彻底改变从自动驾驶汽车到边缘计算设备的一切。这项实现人工智能可持续扩展的技术，最终可能改变电子系统在几乎所有应用中的通信方式。
革命才刚刚开始，但有一点是明确的：高性能计算的未来正变得越来越光明，而硅光子技术正处于这一变革的中心。
