ARM-04-蜂鸣器

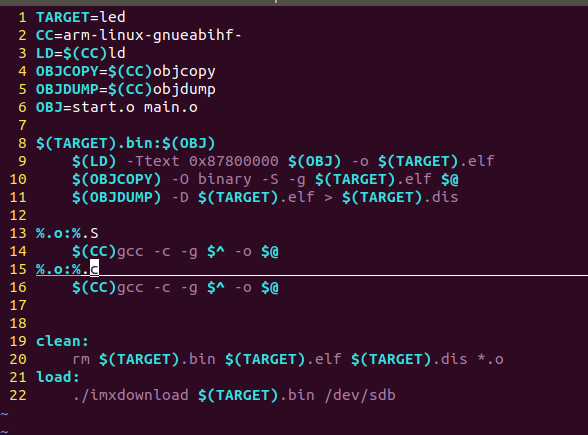

一、Makefile

Makefile 就是"告诉电脑怎么一步步从源码变成可执行文件"的说明书。

你只需要写清楚"目标文件 → 依赖文件 → 生成命令"，它就能自动帮你做一切。

✅ 关键点：

目标（Target）：你想要生成的文件（比如 main.bin, app.elf）

依赖（Prerequisites）：生成这个目标必须先有的文件（比如 main.o, start.o）

命令（Commands）：生成目标的具体操作（比如 gcc -c main.c -o main.o）

Tab 缩进：命令前面必须是 Tab，不能是空格！否则报错！

---

二、LED 控制与寄存器操作（裸机）

硬件连接

• LED 接在 GPIO5_IO01（即 GPIO5 的第 1 位）
• 低电平点亮（共阳极设计）

寄存器操作

#define GPIO5_DR   (*((volatile uint32_t *)0x020AC000))
#define GPIO5_GDIR (*((volatile uint32_t *)0x020AC004))

// 初始化
GPIO5_GDIR |= (1 << 1);    // 设置为输出
GPIO5_DR |= (1 << 1);      // 初始熄灭（高电平）

// 控制
GPIO5_DR &= ~(1 << 1);     // 亮（低电平）
GPIO5_DR |= (1 << 1);      // 灭（高电平）

延时函数

static void delay(volatile unsigned int n)
{
    while (n--);
}

---

三、程序不亮问题排查：外设时钟未使能

现象

代码逻辑正确，但 LED 完全不亮。

根本原因

• i.MX6ULL 默认关闭所有外设时钟
• GPIO5 时钟未开启 → 寄存器写入无效

解决方案

使能 GPIO5 时钟（CCM_CCGR5[3:2] = 0b11）
#define CCM_CCGR5 (*((volatile uint32_t *)0x020C4074))
CCM_CCGR5 |= (3 << 2);

📌 所有外设使用前必须先"开时钟"！

---

四、程序不闪问题根源：栈初始化缺失

现象

LED 常亮或常灭，不闪烁。

根本原因

• 启动代码未初始化 System 模式栈指针（SP）
• 进入 main() 后函数调用、局部变量使用非法栈 → 程序异常

✅修正启动代码（start.S）

.global _start
_start:
    ldr sp, =0x81000000    @ System 模式栈（16MB）
    cps #0x12              @ 切 IRQ 模式
    ldr sp, =0x82000000    @ IRQ 栈
    cps #0x1f              @ 切回 System 模式

    bl main

栈初始化是进入 C 语言世界的前提！

---

五、蜂鸣器驱动设计与原理图分析

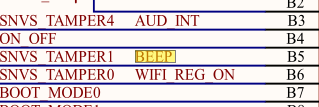

原理图分析

• 蜂鸣器信号标为 BEEP
• 连接到 GPIO5_IO01
• 采用 PNP 三极管驱动 → 低电平导通

驱动逻辑

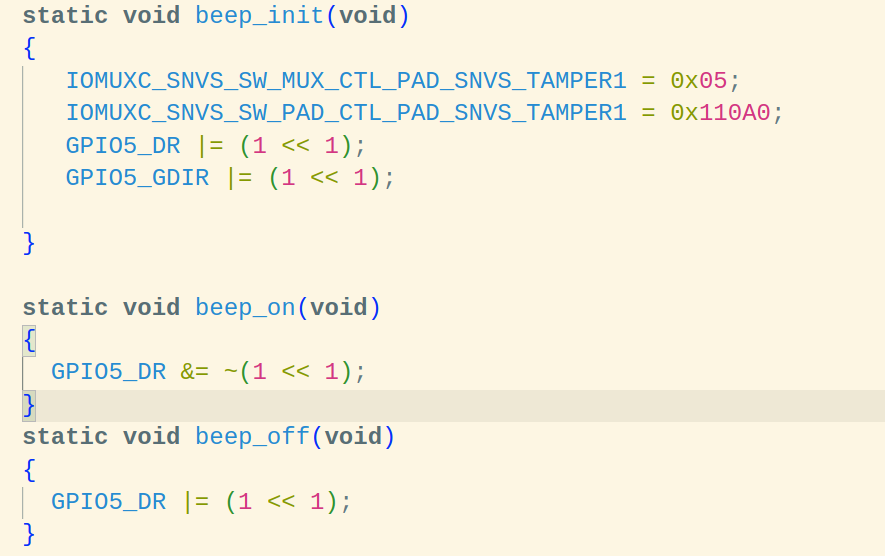

• LED 亮（低电平） ⇨ 蜂鸣器响
• LED 灭（高电平） ⇨ 蜂鸣器静音
• 无需额外代码，复用同一 GPIO 控制

---

七、引脚复用与寄存器地址定位

🔧 步骤

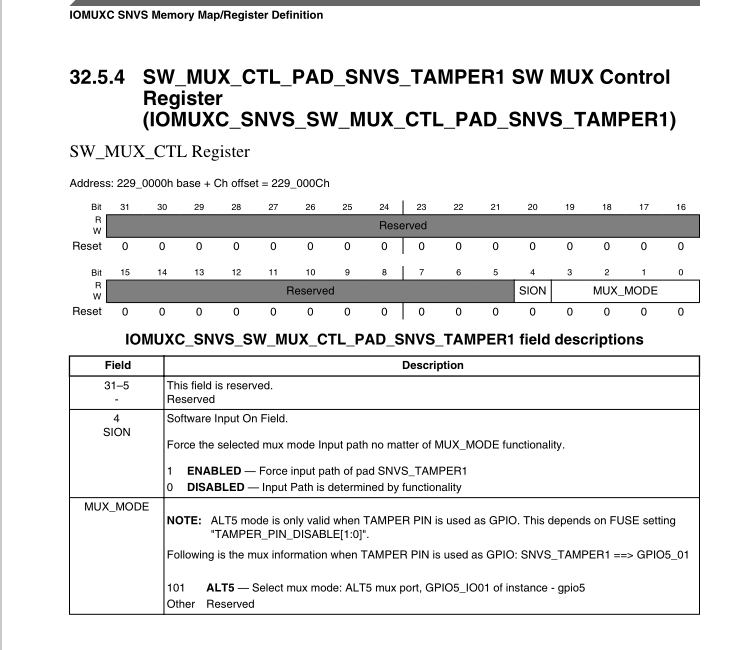

1. 查芯片手册：GPIO5_IO01 对应 IOMUX 引脚为 SNVS_TAMPER1



2. 查找寄存器地址：

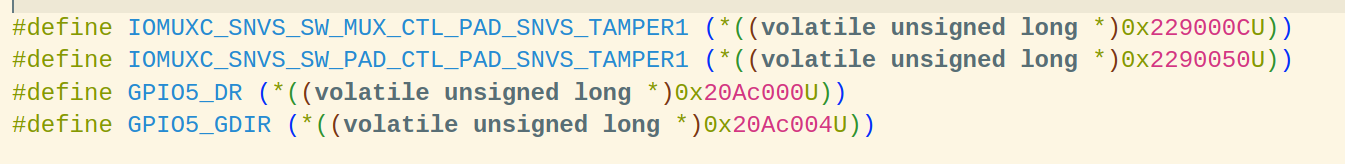

   • 复用控制：IOMUXC_SW_MUX_CTL_PAD_SNVS_TAMPER1 = 0x020E000C

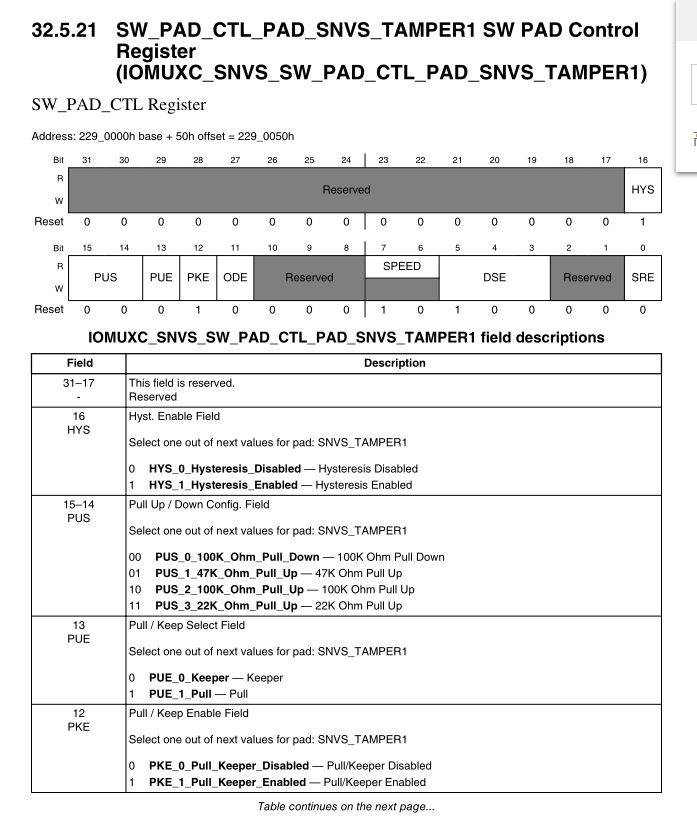

   • PAD 配置：IOMUXC_SW_PAD_CTL_PAD_SNVS_TAMPER1 = 0x020E0050



3. 确认复用模式：ALT5 = GPIO5_IO01

4. DR和GDIR

---

八、结构体映射寄存器：提升代码可维护性

传统方式（冗长、易错）

#define GPIO5_DR   (*((volatile uint32_t *)0x020AC000))
#define GPIO5_GDIR (*((volatile uint32_t *)0x020AC004))
#define GPIO5_ISR  (*((volatile uint32_t *)0x020AC008))

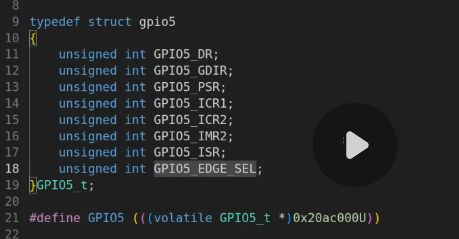

结构体方式（推荐）

九、SDK 头文件解析与 IOMUXC 函数使用

🔧 SDK 标准方式

#include "fsl_iomuxc.h"

// 一行配置引脚复用
IOMUXC_SetPinMux(
    IOMUXC_SNVS_SNVS_TAMPER1_GPIO5_IO01,  // 复用功能
    0                                     // SION
);

// 一行配置电气属性
IOMUXC_SetPinConfig(
    IOMUXC_SNVS_SNVS_TAMPER1_GPIO5_IO01,
    IOMUXC_SW_PAD_CTL_PAD_DSE(6) |        // 驱动强度
    IOMUXC_SW_PAD_CTL_PAD_SPEED(2) |      // 速度
    IOMUXC_SW_PAD_CTL_PAD_PKE_MASK |      // 使能上拉
    IOMUXC_SW_PAD_CTL_PAD_PUE_MASK |      // 上拉
    IOMUXC_SW_PAD_CTL_PAD_PUS(1)          // 100K 上拉
);

✅ 优势：屏蔽底层地址，提高可移植性

规范要求

• 每个外设独立 .c/.h 文件
• 头文件包含防重定义（#ifndef __LED_H__）
• 函数命名清晰（led_init(), buzzer_on()）
• 避免全局变量，使用接口函数

---

总结：

问题	原则
外设不工作	先查 时钟使能
程序异常退出	先查 栈初始化
引脚无响应	先查 IOMUX 复用
代码难维护	使用 结构体映射 + 模块化
