PROFINET转MODBUS TCP网关接安科瑞马达保护器案例
在工业自动化和电力监控的实际应用中，Modbus TCP 和 ProfiNet 是两种非常常见的通讯协议，各有各的适用场景和优势。如果想让这两种协议互联，实现不同设备之间的数据交换与信息共享，就需要借助专用的协议转换网关。本文就以疆鸿智能的 Modbus TCP 转 ProfiNet 网关为例，介绍它是如何与安科瑞 APM810 或 MCE 系列多功能电表进行通讯对接的。
Modbus TCP 是一种基于TCP/IP协议的通信协议，它继承了Modbus 协议的简单性和易用性，同时利用了网络的优势，能够实现远程通信和大规模的设备互联。通过以太网，Modbus TCP可以方便地实现不同设备之间的数据交换，广泛应用于各种工业控制系统中。
PROFINET为自动化通信领域提供了一个完整的网络解决方案，囊括了诸如实时以太网、运动控制、分布式自动化、故障安全以及网络安全等当前自动化领域的热点话题，并且，作为跨供应商的技术，可以完全兼容工业以太网和现有的现场总线（如PROFIBUS）技术，保护现有投资。

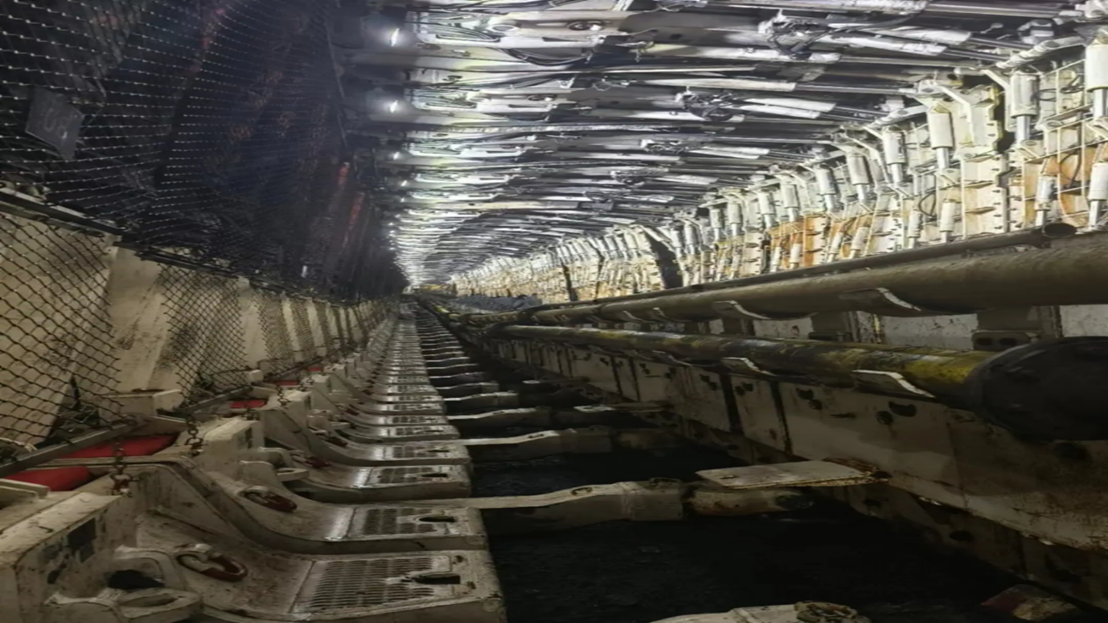

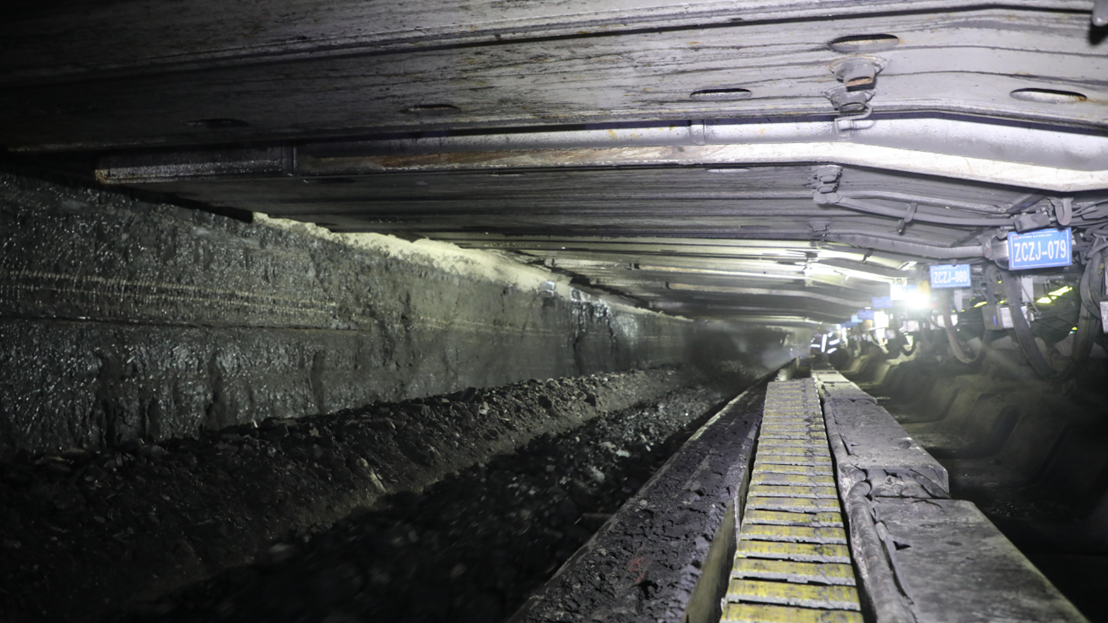

作为煤矿自动化工程师，我深知皮带输送机在重载启动时堵转、启动超时或过载的风险------一旦保护失效，轻则停机停产，重则引发设备损坏甚至安全事故。在某煤矿主运输皮带项目中，我们采用西门子S7-1500 PLC（PROFINET协议）作为控制核心，而安科瑞ARD3系列马达保护器（支持MODBUS TCP协议）负责监测电机电流、堵转状态及启动时间。但两者协议不通，PLC无法实时获取保护器的故障信号，更无法远程复位，成为系统可靠性的"致命短板"。
项目案例：协议转换网关的实战应用

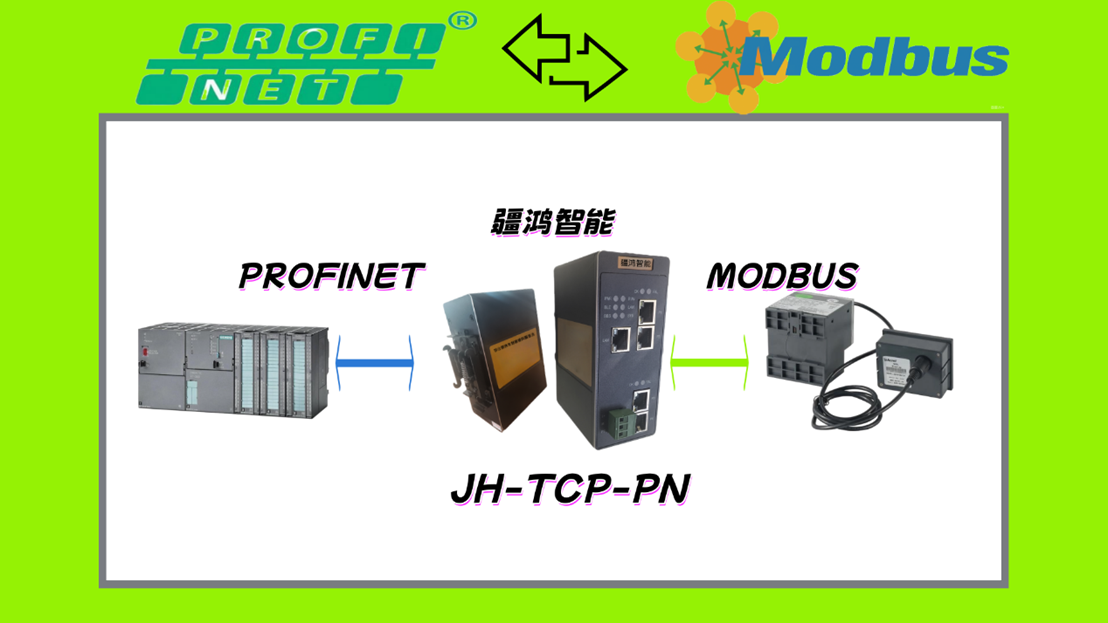

我们选用支持PROFINET转MODBUS TCP的工业网关（如疆鸿智能JH-TCP-PN），通过双网口分别连接PLC与马达保护器。安科瑞保护器具备0.1s级堵转检测精度、1-60s可调启动超时保护及过载反时限特性，需实时上传"运行/故障/复位"状态及电流值。网关配置中，我们将PLC的输出区映射为保护器的控制寄存器（如启停命令、复位信号），输入区则对应保护器的状态字与电流数据。调试时发现，网关的"数据缓存+断线重连"机制可避免网络波动导致保护信号丢失，确保堵转报警在200ms内触发PLC急停。
安科瑞马达保护器技术参数
Modbus TCP 支持关键参数
通信协议：Modbus TCP（基于 IEEE 802.3 和 TCP/IP 协议栈）
8
物理接口：RJ45 以太网口，支持双网口设计，具备交换机功能，支持链型或星型网络拓扑
8
通信速率：默认支持 10/100 Mbps 自适应（符合标准以太网规范）
8
IP 地址配置：支持静态 IP 或 DHCP 获取（需配合上位系统配置）
8
端口号：标准 502 端口（Modbus TCP 默认端口）
8
兼容性：可与 DCS、PLC、SCADA 系统或工业网关无缝对接，实现远程监控与控制
8
数据传输内容：支持上传电机运行参数（如三相电流、电压、功率、电能）、故障信息、状态量、事件记录等
经验总结
煤矿环境恶劣，网关需选工业级宽温（-40℃~85℃）、带防雷设计的型号。配置时务必确认安科瑞保护器的MODBUS地址与功能码（如03H读保持寄存器），并在PLC程序中增加"通信超时报警"，双重保障系统安全。如今，这条皮带机已连续运行8个月无保护失效，证明协议转换网关是解决异构系统"语言不通"的最优解。
